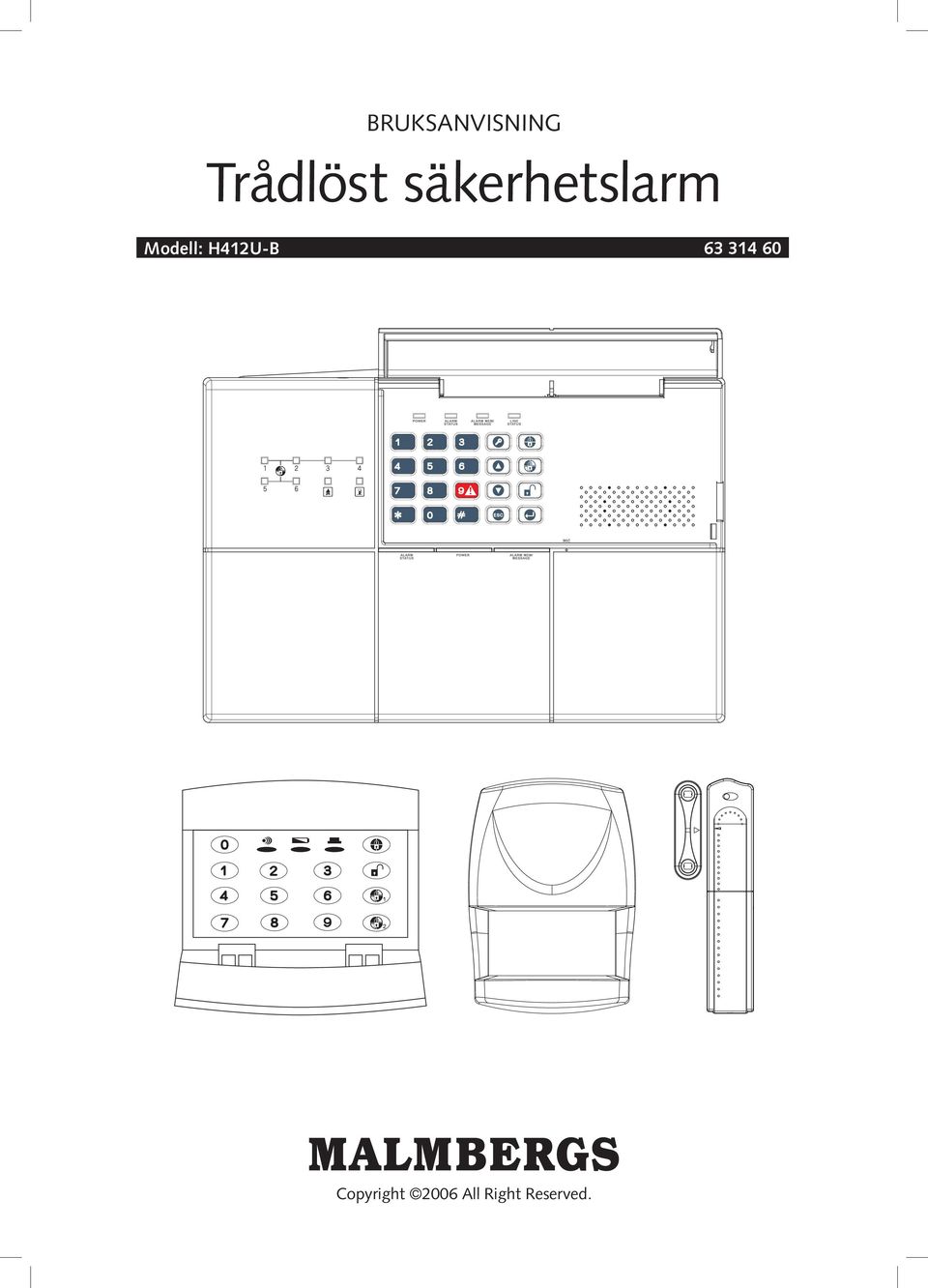

1 Bruksanvisning Trådlöst säkerhetslarm Modell: H412U-B Copyright 2006 All Right Reserved.

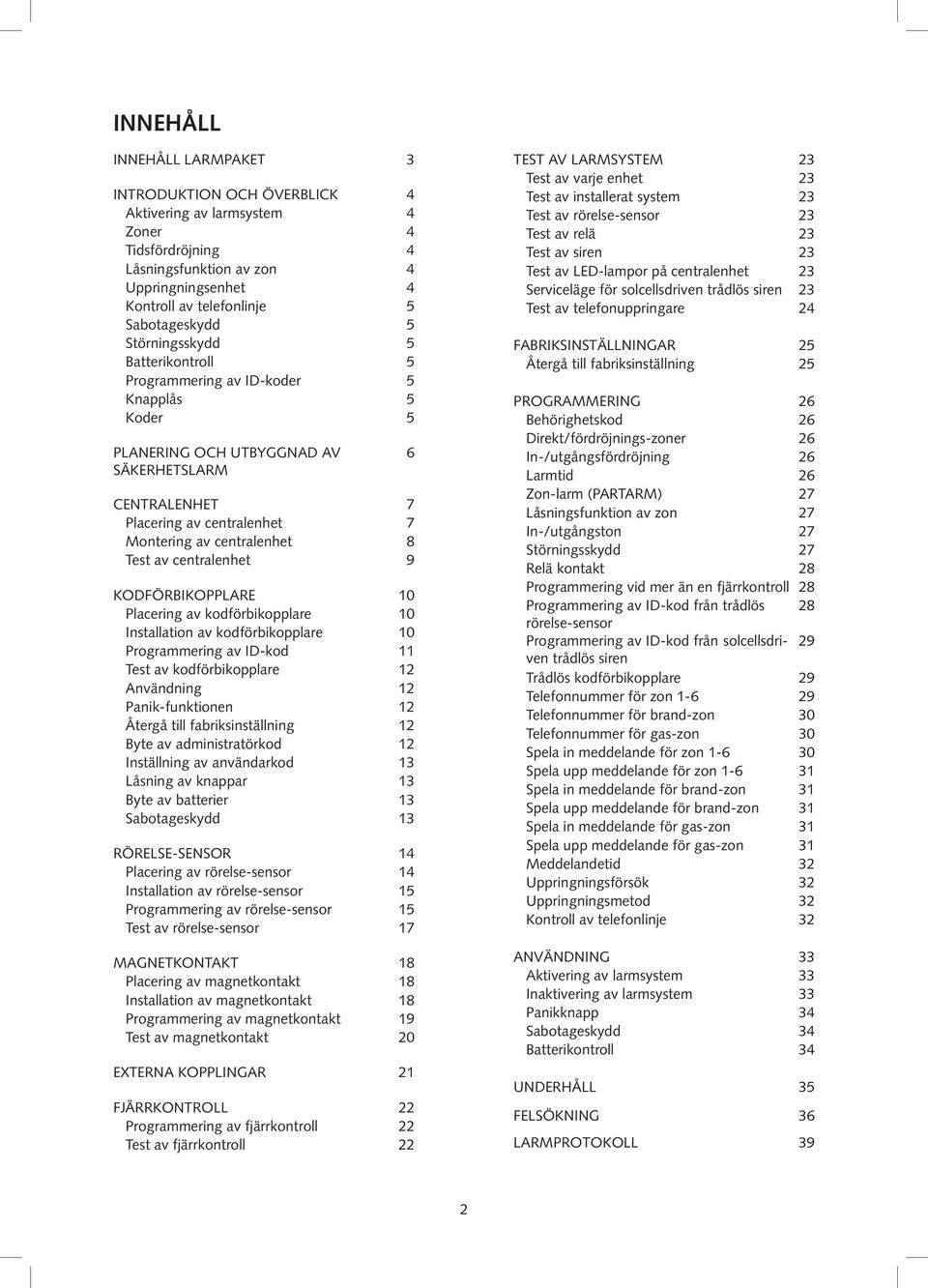

2 Innehåll INNEHÅLL LARMPAKET 3 INTRODUKTION OCH ÖVERBLICK 4 Aktivering av larmsystem 4 Zoner 4 Tidsfördröjning 4 Låsningsfunktion av zon 4 Uppringningsenhet 4 Kontroll av telefonlinje 5 Sabotageskydd 5 Störningsskydd 5 Batterikontroll 5 Programmering av ID-koder 5 Knapplås 5 Koder 5 PLANERING OCH UTBYGGNAD AV Säkerhetslarm Centralenhet 7 Placering av centralenhet 7 Montering av centralenhet 8 Test av centralenhet 9 kodförbikopplare 10 Placering av kodförbikopplare 10 Installation av kodförbikopplare 10 Programmering av ID-kod 11 Test av kodförbikopplare 12 Användning 12 Panik-funktionen 12 Återgå till fabriksinställning 12 Byte av administratörkod 12 Inställning av användarkod 13 Låsning av knappar 13 Byte av batterier 13 Sabotageskydd 13 RÖRELSE-SENSOR 14 Placering av rörelse-sensor 14 Installation av rörelse-sensor 15 Programmering av rörelse-sensor 15 Test av rörelse-sensor 17 MAGNETKONTAKT 18 Placering av magnetkontakt 18 Installation av magnetkontakt 18 Programmering av magnetkontakt 19 Test av magnetkontakt 20 EXTERNA KOPPLINGAR 21 Fjärrkontroll 22 Programmering av fjärrkontroll 22 Test av fjärrkontroll 22 6 TEST AV LARMSYSTEM 23 Test av varje enhet 23 Test av installerat system 23 Test av rörelse-sensor 23 Test av relä 23 Test av siren 23 Test av LED-lampor på centralenhet 23 Serviceläge för solcellsdriven trådlös siren 23 Test av telefonuppringare 24 FABRIKSINSTÄLLNINGAR 25 Återgå till fabriksinställning 25 PROGRAMMERING 26 Behörighetskod 26 Direkt/fördröjnings-zoner 26 In-/utgångsfördröjning 26 Larmtid 26 Zon-larm (PARTARM) 27 Låsningsfunktion av zon 27 In-/utgångston 27 Störningsskydd 27 Relä kontakt 28 Programmering vid mer än en fjärrkontroll 28 Programmering av ID-kod från trådlös 28 rörelse-sensor Programmering av ID-kod från solcellsdriven 29 trådlös siren Trådlös kodförbikopplare 29 Telefonnummer för zon Telefonnummer för brand-zon 30 Telefonnummer för gas-zon 30 Spela in meddelande för zon Spela upp meddelande för zon Spela in meddelande för brand-zon 31 Spela upp meddelande för brand-zon 31 Spela in meddelande för gas-zon 31 Spela upp meddelande för gas-zon 31 Meddelandetid 32 Uppringningsförsök 32 Uppringningsmetod 32 Kontroll av telefonlinje 32 ANVÄNDNING 33 Aktivering av larmsystem 33 Inaktivering av larmsystem 33 Panikknapp 34 Sabotageskydd 34 Batterikontroll 34 UNDERHÅLL 35 FELSÖKNING 36 LARMPROTOKOLL 39 2

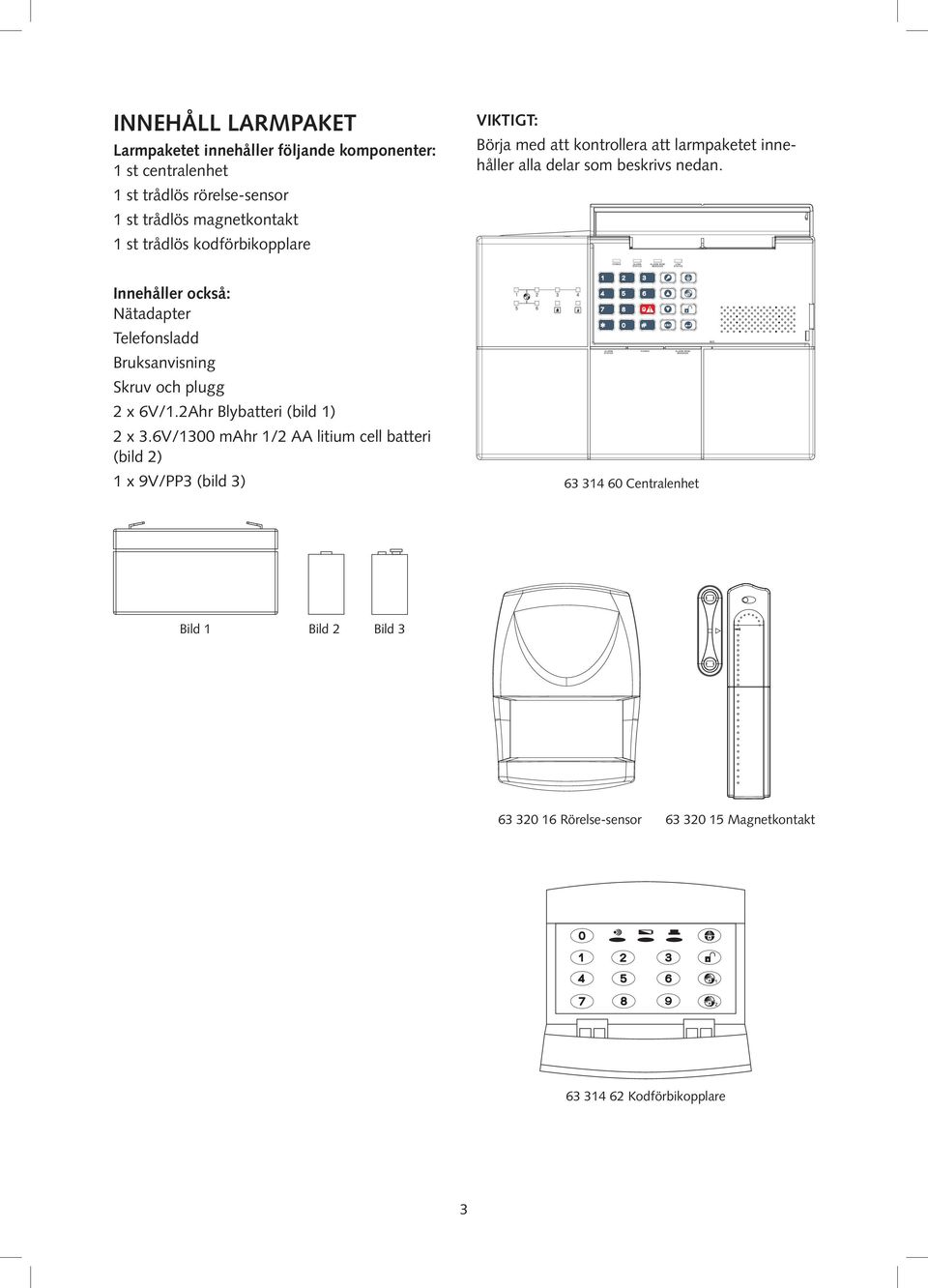

3 INNEHÅLL LARMPAKET Larmpaketet innehåller följande komponenter: 1 st centralenhet 1 st trådlös rörelse-sensor 1 st trådlös magnetkontakt 1 st trådlös kodförbikopplare VIKTIGT: Börja med att kontrollera att larmpaketet innehåller alla delar som beskrivs nedan. Innehåller också: Nätadapter Telefonsladd Bruksanvisning Skruv och plugg 2 x 6V/1.2Ahr Blybatteri (bild 1) 2 x 3.6V/1300 mahr 1/2 AA litium cell batteri (bild 2) 1 x 9V/PP3 (bild 3) Centralenhet Bild 1 Bild 2 Bild Rörelse-sensor Magnetkontakt Kodförbikopplare 3

4 INTRODUKTION OCH ÖVERBLICK AKTIVERING AV LARMSYSTEM Larmsystemet har två lägen: ARM = larmet är aktiverat i alla zoner PARTARM = larmet är aktiverat i vissa förvalda zoner Exempel: Genom att använda sig av PARTARM-läge på natten, kan man låta larmet vara aktiverat på t.ex. bottenvåningen och i garaget, men inaktiverat på övervåningen så att man kan röra sig fritt där utan att sätta igång larmet. När huset står obevakat kan man enkelt byta till ARM-läge för att täcka all zoner i hela byggnaden, (dvs. både över- och undervåning samt ev. andra byggnader). ZONER Systemet innefattar 8 trådlösa larmzoner: zon 1-6, brand- samt gas-zon. Varje zon kan kopplas till max. 6 magnetkontakter och/eller rörelsesensorer. Observera att brand och gas-zonerna också kan användas med rörelse-sensorer, magnetkontakter eller rökdetektorer. Man bör dock vara medveten om att brand- och gas-zonerna har separata meddelanden och telefonnummer vid användning av uppringningsenheten. TIDSFÖRDRÖJNING Zon 1-6 kan programmeras så att det kan aktiveras antingen direkt eller med fördröjning. Vanligtvis använder man inställningen för tidsfördröjning i den zon där huvudentrén och centralenheten sitter. Denna funktion ger en viss tid för användaren att lämna huset efter att systemet aktiverats via centralenheten samt en viss tid för användaren att inaktivera larmet när han/hon går in i huset. De övriga zonerna ställer man vanligtvis in på direkt aktivering utan tidsfördröjning så att larmet sätts igång så fort någon brutit sig in i huset. Fördröjningsfunktionen gör att larmet inte aktiveras helt förrän efter tidsfördröjningen gått ut. När en rörelse-sensor i en zon med tidsfördröjning känner av en rörelse utlöses inte larmet förrän tidsfördröjningen gått ut. Om larmet inte inaktiverats under tidsfördröjningen kommer larmet att utlösas. LÅSNINGSFUNKTION AV ZON Om en sensor/detektor i en aktiv zon känner av rörelse eller rök kommer larmet att utlösas. Efter att den programmerade tiden för larmet tagit slut kommer larmet att avbrytas och systemet kommer automatiskt att återställas. Om sensorer/detektorer i samma zon på nytt känner av rörelse eller rök kommer larmet att utlösas igen. Om samma zon sätter igång larmet tre gånger så kommer zonen att låsas. Ytterligare signaler från den zonen kommer att ignoreras tills systemet har inaktiverats. OBS: Låsningsfunktionen för zoner kan kopplas bort om det behövs. UPPRINGNINGSENHET Centralenheten har en inbyggd uppringningsenhet som används för att kalla på hjälp eller upplysa användaren om att ett larm satt igång. Om uppringningsenheten är tillkopplad och larmet utlöses, kommer uppringningsenheten att ringa upp fyra telefonnummer och spela upp meddelandet som användaren talat in. Det finns tre typer av meddelanden: inbrott, brand och gas. Den längsta tiden för ett meddelande är 30 sekunder. Meddelande vid inbrott Om zon 1-6, sabotageskyddet eller paniklarmet har aktiverats, kommer centralenheten att ringa upp de fyra förvalda telefonnumren och spela upp det meddelande som gäller vid inbrott. Meddelande vid brand Om larmet har aktiverats i brandzonen, kommer centralenheten att ringa upp de fyra förvalda telefonnumren och spela upp det meddelande som gäller vid brandfara. Meddelande vid gasläcka Om larmet har aktiverats p.g.a. en gasläcka, kommer centralenheten att ringa upp de förvalda telefonnumren och spela upp det meddelande som gäller vid gasläcka. 4

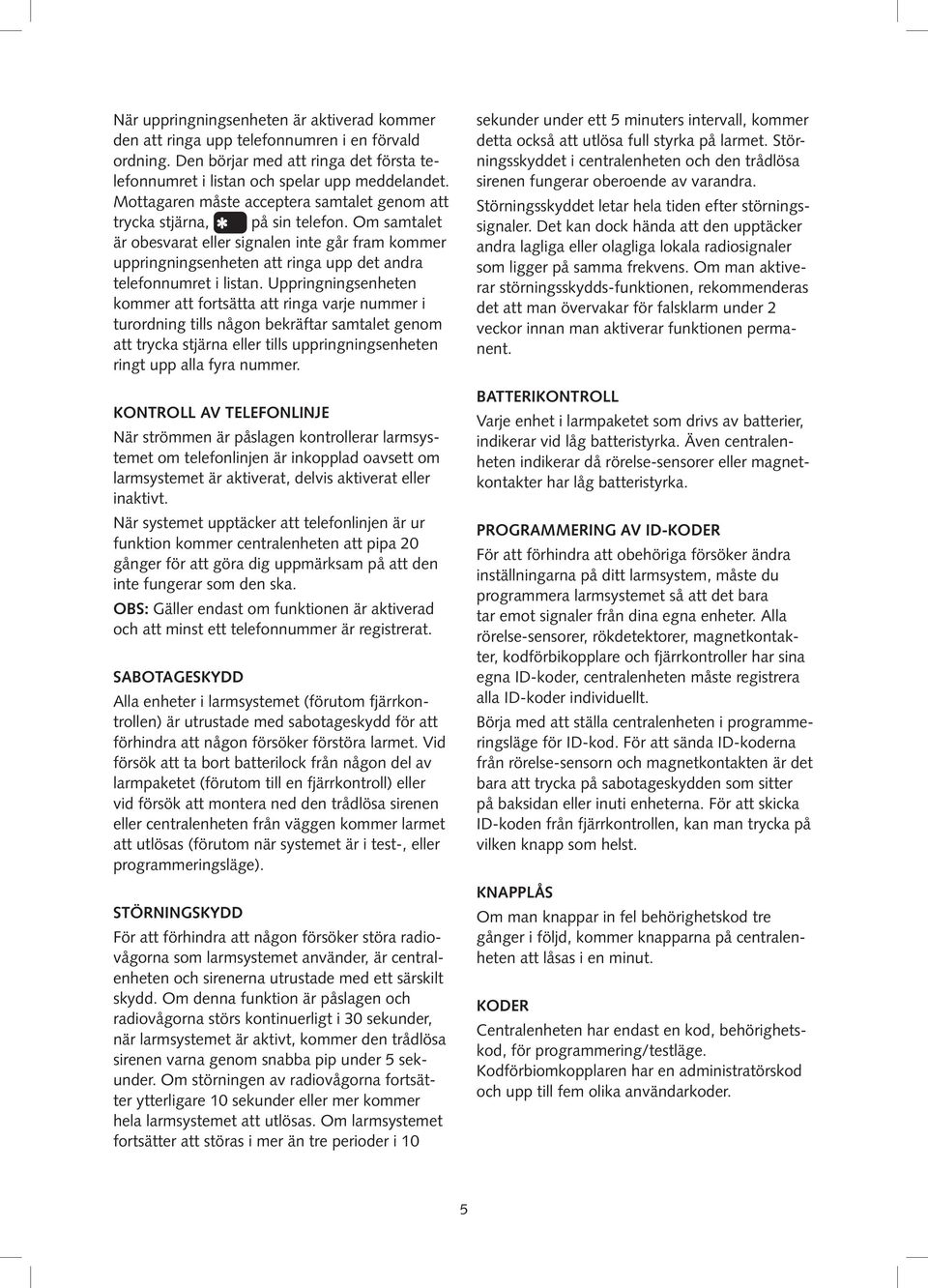

5 När uppringningsenheten är aktiverad kommer den att ringa upp telefonnumren i en förvald ordning. Den börjar med att ringa det första telefonnumret i listan och spelar upp meddelandet. Mottagaren måste acceptera samtalet genom att trycka stjärna, på sin telefon. Om samtalet är obesvarat eller signalen inte går fram kommer uppringningsenheten att ringa upp det andra telefonnumret i listan. Uppringningsenheten kommer att fortsätta att ringa varje nummer i turordning tills någon bekräftar samtalet genom att trycka stjärna eller tills uppringningsenheten ringt upp alla fyra nummer. KONTROLL AV TELEFONLINJE När strömmen är påslagen kontrollerar larmsystemet om telefonlinjen är inkopplad oavsett om larmsystemet är aktiverat, delvis aktiverat eller inaktivt. När systemet upptäcker att telefonlinjen är ur funktion kommer centralenheten att pipa 20 gånger för att göra dig uppmärksam på att den inte fungerar som den ska. OBS: Gäller endast om funktionen är aktiverad och att minst ett telefonnummer är registrerat. SABOTAGESKYDD Alla enheter i larmsystemet (förutom fjärrkontrollen) är utrustade med sabotageskydd för att förhindra att någon försöker förstöra larmet. Vid försök att ta bort batterilock från någon del av larmpaketet (förutom till en fjärrkontroll) eller vid försök att montera ned den trådlösa sirenen eller centralenheten från väggen kommer larmet att utlösas (förutom när systemet är i test-, eller programmeringsläge). STÖRNINGSKYDD För att förhindra att någon försöker störa radiovågorna som larmsystemet använder, är centralenheten och sirenerna utrustade med ett särskilt skydd. Om denna funktion är påslagen och radiovågorna störs kontinuerligt i 30 sekunder, när larmsystemet är aktivt, kommer den trådlösa sirenen varna genom snabba pip under 5 sekunder. Om störningen av radiovågorna fortsätter ytterligare 10 sekunder eller mer kommer hela larmsystemet att utlösas. Om larmsystemet fortsätter att störas i mer än tre perioder i 10 sekunder under ett 5 minuters intervall, kommer detta också att utlösa full styrka på larmet. Störningsskyddet i centralenheten och den trådlösa sirenen fungerar oberoende av varandra. Störningsskyddet letar hela tiden efter störningssignaler. Det kan dock hända att den upptäcker andra lagliga eller olagliga lokala radiosignaler som ligger på samma frekvens. Om man aktiverar störningsskydds-funktionen, rekommenderas det att man övervakar för falsklarm under 2 veckor innan man aktiverar funktionen permanent. BATTERIKONTROLL Varje enhet i larmpaketet som drivs av batterier, indikerar vid låg batteristyrka. Även centralenheten indikerar då rörelse-sensorer eller magnetkontakter har låg batteristyrka. PROGRAMMERING AV ID-KODER För att förhindra att obehöriga försöker ändra inställningarna på ditt larmsystem, måste du programmera larmsystemet så att det bara tar emot signaler från dina egna enheter. Alla rörelse-sensorer, rökdetektorer, magnetkontakter, kodförbikopplare och fjärrkontroller har sina egna ID-koder, centralenheten måste registrera alla ID-koder individuellt. Börja med att ställa centralenheten i programmeringsläge för ID-kod. För att sända ID-koderna från rörelse-sensorn och magnetkontakten är det bara att trycka på sabotageskydden som sitter på baksidan eller inuti enheterna. För att skicka ID-koden från fjärrkontrollen, kan man trycka på vilken knapp som helst. KNAPPLÅS Om man knappar in fel behörighetskod tre gånger i följd, kommer knapparna på centralenheten att låsas i en minut. KODER Centralenheten har endast en kod, behörighetskod, för programmering/testläge. Kodförbiomkopplaren har en administratörskod och upp till fem olika användarkoder. 5

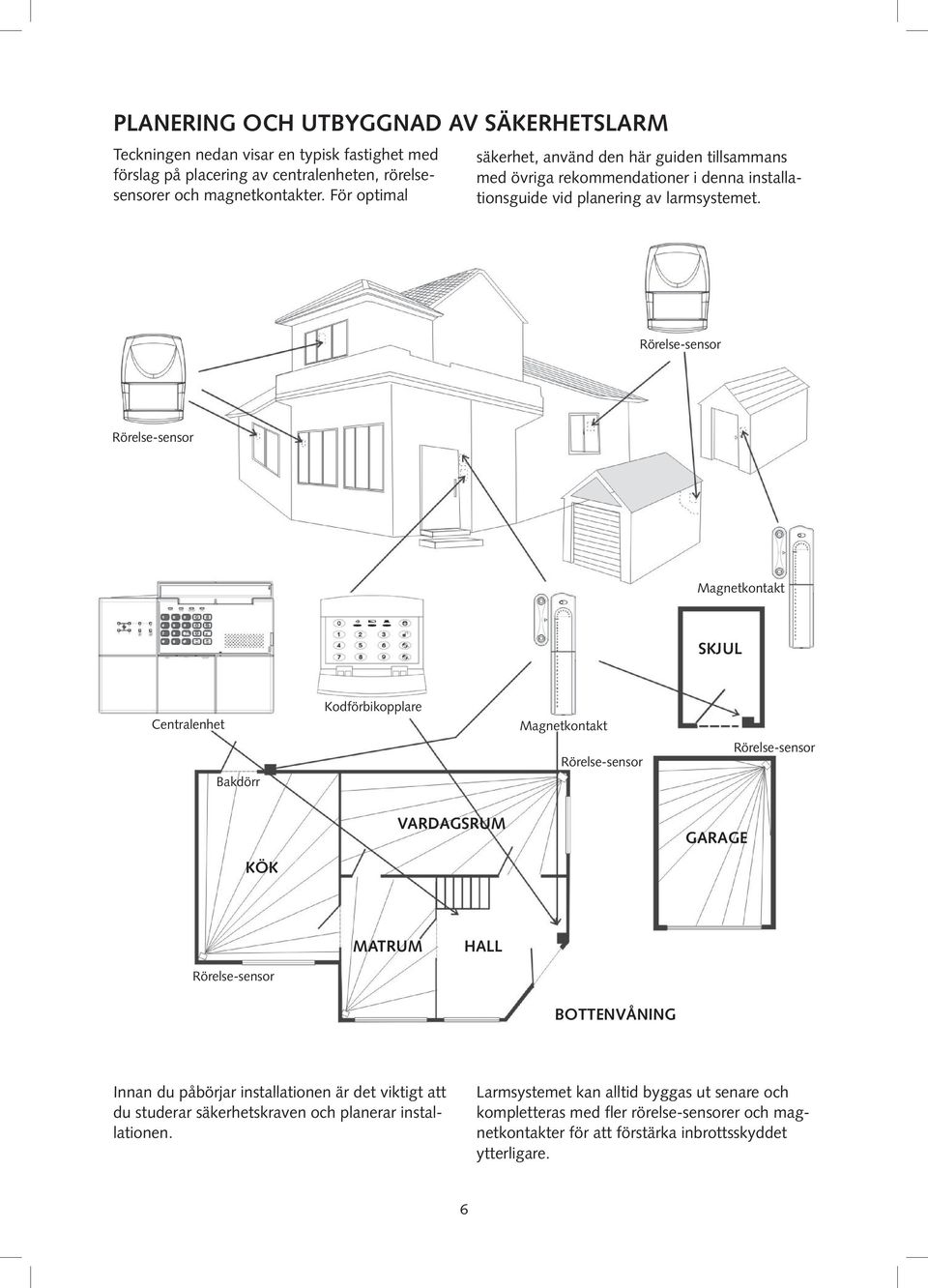

6 PLANERING OCH UTBYGGNAD AV SäkerhetsLARM Teckningen nedan visar en typisk fastighet med förslag på placering av centralenheten, rörelsesensorer och magnetkontakter. För optimal säkerhet, använd den här guiden tillsammans med övriga rekommendationer i denna installationsguide vid planering av larmsystemet. Rörelse-sensor Rörelse-sensor Magnetkontakt Skjul Centralenhet Bakdörr Kodförbikopplare Magnetkontakt Rörelse-sensor Rörelse-sensor Kök Vardagsrum Garage Matrum HAll Rörelse-sensor Bottenvåning Innan du påbörjar installationen är det viktigt att du studerar säkerhetskraven och planerar installationen. Larmsystemet kan alltid byggas ut senare och kompletteras med fler rörelse-sensorer och magnetkontakter för att förstärka inbrottsskyddet ytterligare. 6

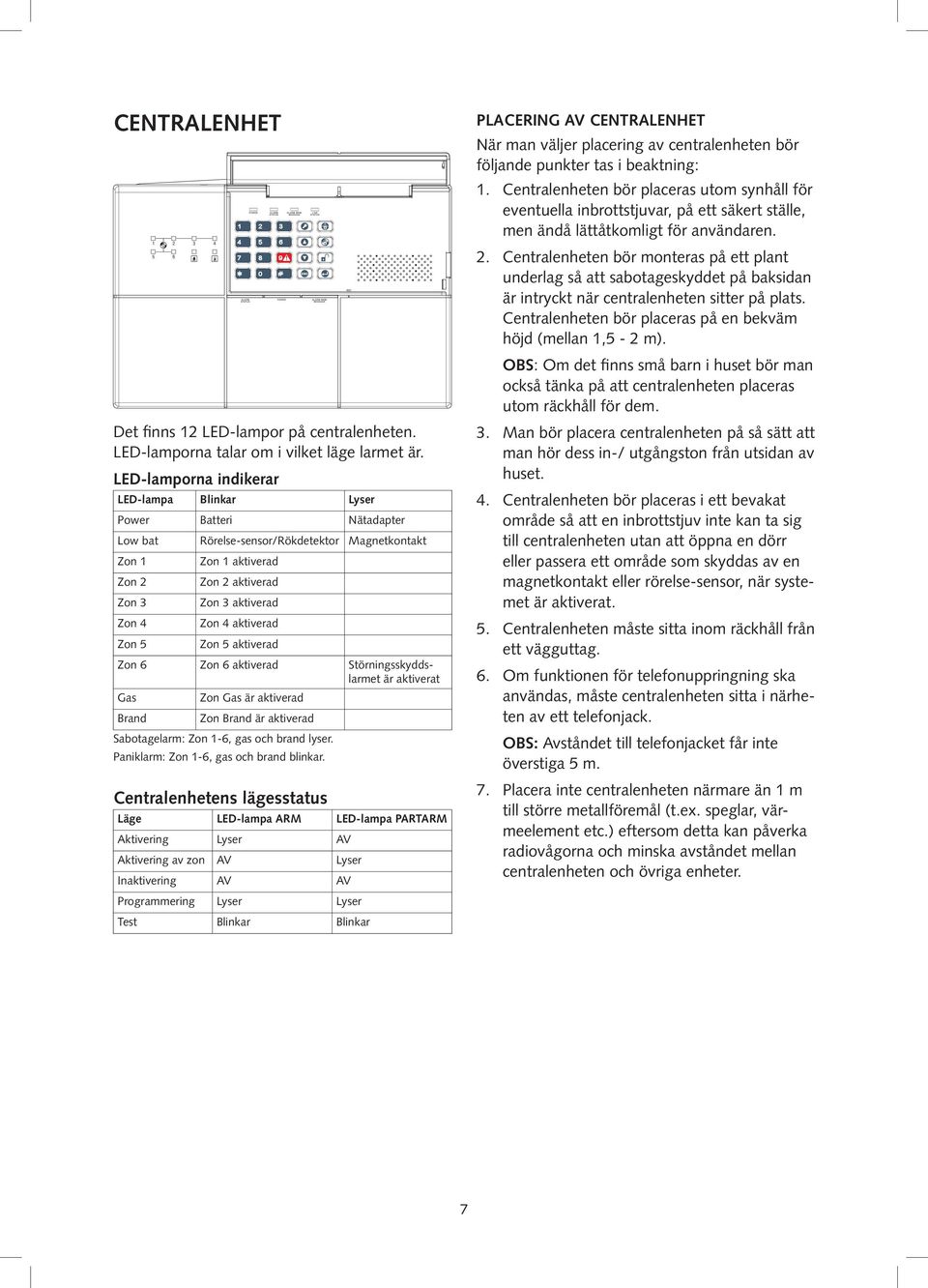

7 centralenhet Det finns 12 LED-lampor på centralenheten. LED-lamporna talar om i vilket läge larmet är. LED-lamporna indikerar LED-lampa Blinkar Lyser Power Batteri Nätadapter Low bat Rörelse-sensor/Rökdetektor Magnetkontakt Zon 1 Zon 2 Zon 3 Zon 4 Zon 5 Zon 1 aktiverad Zon 2 aktiverad Zon 3 aktiverad Zon 4 aktiverad Zon 5 aktiverad Zon 6 Zon 6 aktiverad Störningsskyddslarmet är aktiverat Gas Zon Gas är aktiverad Brand Zon Brand är aktiverad Sabotagelarm: Zon 1-6, gas och brand lyser. Paniklarm: Zon 1-6, gas och brand blinkar. Centralenhetens lägesstatus Läge LED-lampa ARM LED-lampa PARTARM Aktivering Lyser AV Aktivering av zon AV Lyser Inaktivering AV AV Programmering Lyser Lyser Test Blinkar Blinkar Placering av centralenhet När man väljer placering av centralenheten bör följande punkter tas i beaktning: 1. Centralenheten bör placeras utom synhåll för eventuella inbrottstjuvar, på ett säkert ställe, men ändå lättåtkomligt för användaren. 2. Centralenheten bör monteras på ett plant underlag så att sabotageskyddet på baksidan är intryckt när centralenheten sitter på plats. Centralenheten bör placeras på en bekväm höjd (mellan 1,5-2 m). OBS: Om det finns små barn i huset bör man också tänka på att centralenheten placeras utom räckhåll för dem. 3. Man bör placera centralenheten på så sätt att man hör dess in-/ utgångston från utsidan av huset. 4. Centralenheten bör placeras i ett bevakat område så att en inbrottstjuv inte kan ta sig till centralenheten utan att öppna en dörr eller passera ett område som skyddas av en magnetkontakt eller rörelse-sensor, när systemet är aktiverat. 5. Centralenheten måste sitta inom räckhåll från ett vägguttag. 6. Om funktionen för telefonuppringning ska användas, måste centralenheten sitta i närheten av ett telefonjack. OBS: Avståndet till telefonjacket får inte överstiga 5 m. 7. Placera inte centralenheten närmare än 1 m till större metallföremål (t.ex. speglar, värmeelement etc.) eftersom detta kan påverka radiovågorna och minska avståndet mellan centralenheten och övriga enheter. 7

8 Nyckelhål för montering Kopplingsplint +ve Anslutning (röd kabel) -ve Anslutning (blå kabel) Nyckelhål för montering Bygel för externt sabotageskydd P51 +ve Anslutning (blå kabel) Reset-bygel P1 Strömanslutning från nätadaptern -ve Anslutning (svart kabel) Insidan av centralenheten Monteringshål MONTERING AV centralenhet 1. Lossa de två skruvarna som sitter på ovansidan av centralenheten. Fäll ner framstycket som sitter fast med gångjärn nedtill. 2. Ta bort de två back-up batterierna. 3. Håll upp centralenheten mot väggen där den ska monteras. Markera var skruvhålen ska sitta. Borra fyra 5 mm hål och sätt i 25 mm pluggarna. VIKTIGT: Borra inte hålen när du håller upp centralenheten mot väggen, eftersom vibrationer och damm kan skada centralenhetens komponenter. Detta täcks i sådant fall inte av garantin. 4. Sätt fast två 19 mm skruvar i de översta borrhålen men skruva inte i dem helt. Sikta nyckelhålen som sitter i de övre hörnen på centralenheten över skruvarna och häng centralenheten på väggen. 5. Dra kabeln från nätadaptern upp bakom och till höger om centralenheten och koppla kabeln till strömuttaget i centralenheten. Försäkra dig om att kabeln inte sitter fast mellan centralenheten och väggen. 6. Skruva fast centralenheten med 19 mm skruvar i de två nedre hålen på centralenheten och dra åt de översta skruvarna så att de precis greppar ytterhöljet. Dra inte åt skruvarna för hårt eftersom detta kan skada ytterhöljet. 7. Försäkra dig om att byglarna P1 och P51 (se bild ovan) sitter på OFF. 8. Koppla de två lösa batterikablarna till respektive batteri och sätt tillbaka batterierna. Batteri 1 (övre): Röd kabel till röd pluspol Blå kabel till svart minuspol Batteri 2 (nedre): Blå kabel till röd pluspol svart kabel till svart minuspol 8

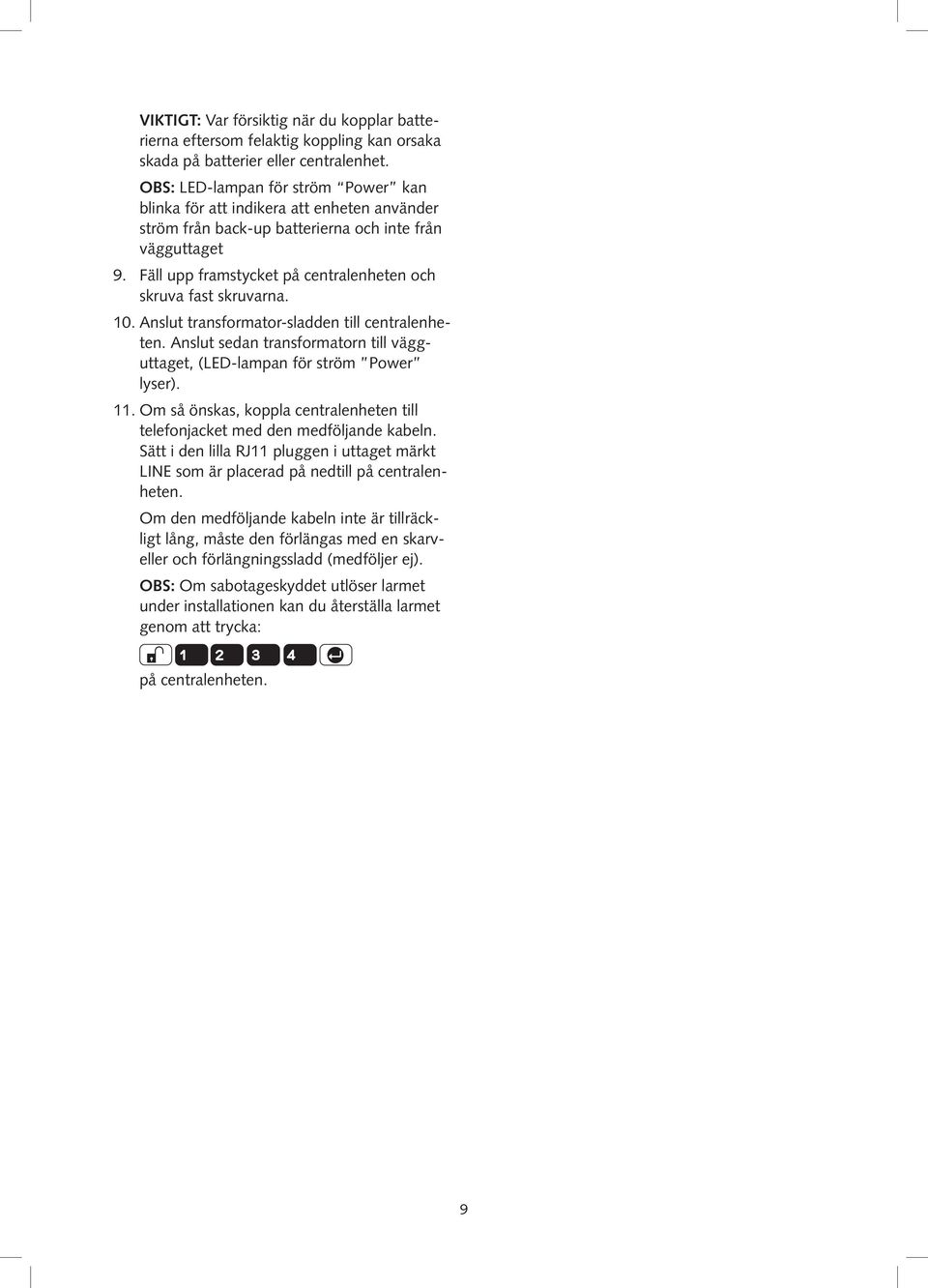

9 VIKTIGT: Var försiktig när du kopplar batterierna eftersom felaktig koppling kan orsaka skada på batterier eller centralenhet. OBS: LED-lampan för ström Power kan blinka för att indikera att enheten använder ström från back-up batterierna och inte från vägguttaget 9. Fäll upp framstycket på centralenheten och skruva fast skruvarna. 10. Anslut transformator-sladden till centralenheten. Anslut sedan transformatorn till vägguttaget, (LED-lampan för ström Power lyser). 11. Om så önskas, koppla centralenheten till telefonjacket med den medföljande kabeln. Sätt i den lilla RJ11 pluggen i uttaget märkt LINE som är placerad på nedtill på centralenheten. Om den medföljande kabeln inte är tillräckligt lång, måste den förlängas med en skarveller och förlängningssladd (medföljer ej). OBS: Om sabotageskyddet utlöser larmet under installationen kan du återställa larmet genom att trycka: på centralenheten. 9

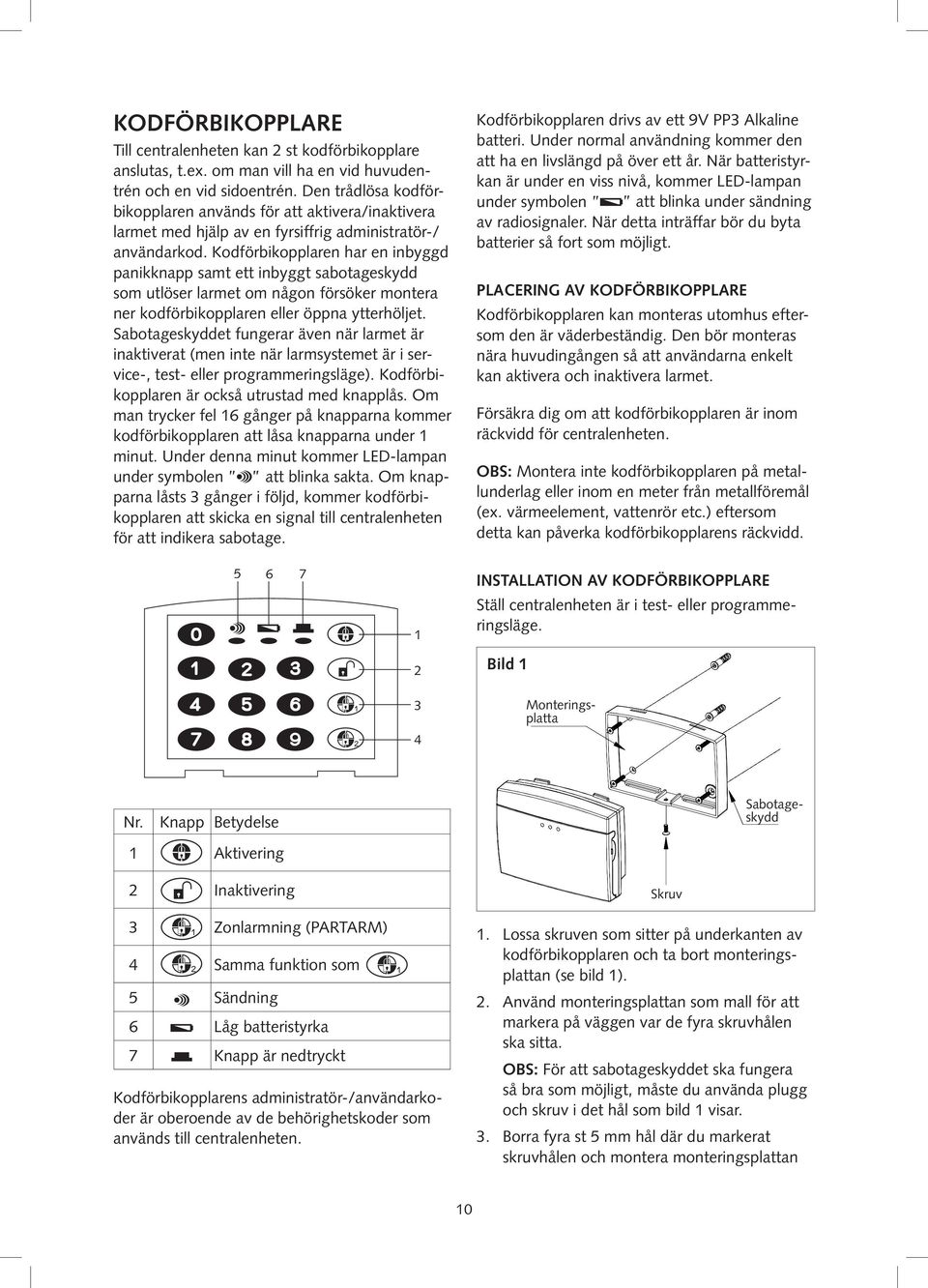

10 kodförbikopplare Till centralenheten kan 2 st kodförbikopplare anslutas, t.ex. om man vill ha en vid huvudentrén och en vid sidoentrén. Den trådlösa kodförbikopplaren används för att aktivera/inaktivera larmet med hjälp av en fyrsiffrig administratör-/ användarkod. Kodförbikopplaren har en inbyggd panikknapp samt ett inbyggt sabotageskydd som utlöser larmet om någon försöker montera ner kodförbikopplaren eller öppna ytterhöljet. Sabotageskyddet fungerar även när larmet är inaktiverat (men inte när larmsystemet är i service-, test- eller programmeringsläge). Kodförbikopplaren är också utrustad med knapplås. Om man trycker fel 16 gånger på knapparna kommer kodförbikopplaren att låsa knapparna under 1 minut. Under denna minut kommer LED-lampan under symbolen att blinka sakta. Om knapparna låsts 3 gånger i följd, kommer kodförbikopplaren att skicka en signal till centralenheten för att indikera sabotage. Kodförbikopplaren drivs av ett 9V PP3 Alkaline batteri. Under normal användning kommer den att ha en livslängd på över ett år. När batteristyrkan är under en viss nivå, kommer LED-lampan under symbolen att blinka under sändning av radiosignaler. När detta inträffar bör du byta batterier så fort som möjligt. placering av kodförbikopplare Kodförbikopplaren kan monteras utomhus eftersom den är väderbeständig. Den bör monteras nära huvudingången så att användarna enkelt kan aktivera och inaktivera larmet. Försäkra dig om att kodförbikopplaren är inom räckvidd för centralenheten. OBS: Montera inte kodförbikopplaren på metallunderlag eller inom en meter från metallföremål (ex. värmeelement, vattenrör etc.) eftersom detta kan påverka kodförbikopplarens räckvidd Bild 1 Nr. Knapp Betydelse Installation av kodförbikopplare Ställ centralenheten är i test- eller programmeringsläge. Monteringsplatta Sabotageskydd 1 Aktivering 2 Inaktivering 3 Zonlarmning (PARTARM) 4 Samma funktion som 5 Sändning 6 Låg batteristyrka 7 Knapp är nedtryckt Kodförbikopplarens administratör-/användarkoder är oberoende av de behörighetskoder som används till centralenheten. Skruv 1. Lossa skruven som sitter på underkanten av kodförbikopplaren och ta bort monteringsplattan (se bild 1). 2. Använd monteringsplattan som mall för att markera på väggen var de fyra skruvhålen ska sitta. OBS: För att sabotageskyddet ska fungera så bra som möjligt, måste du använda plugg och skruv i det hål som bild 1 visar. 3. Borra fyra st 5 mm hål där du markerat skruvhålen och montera monteringsplattan 10

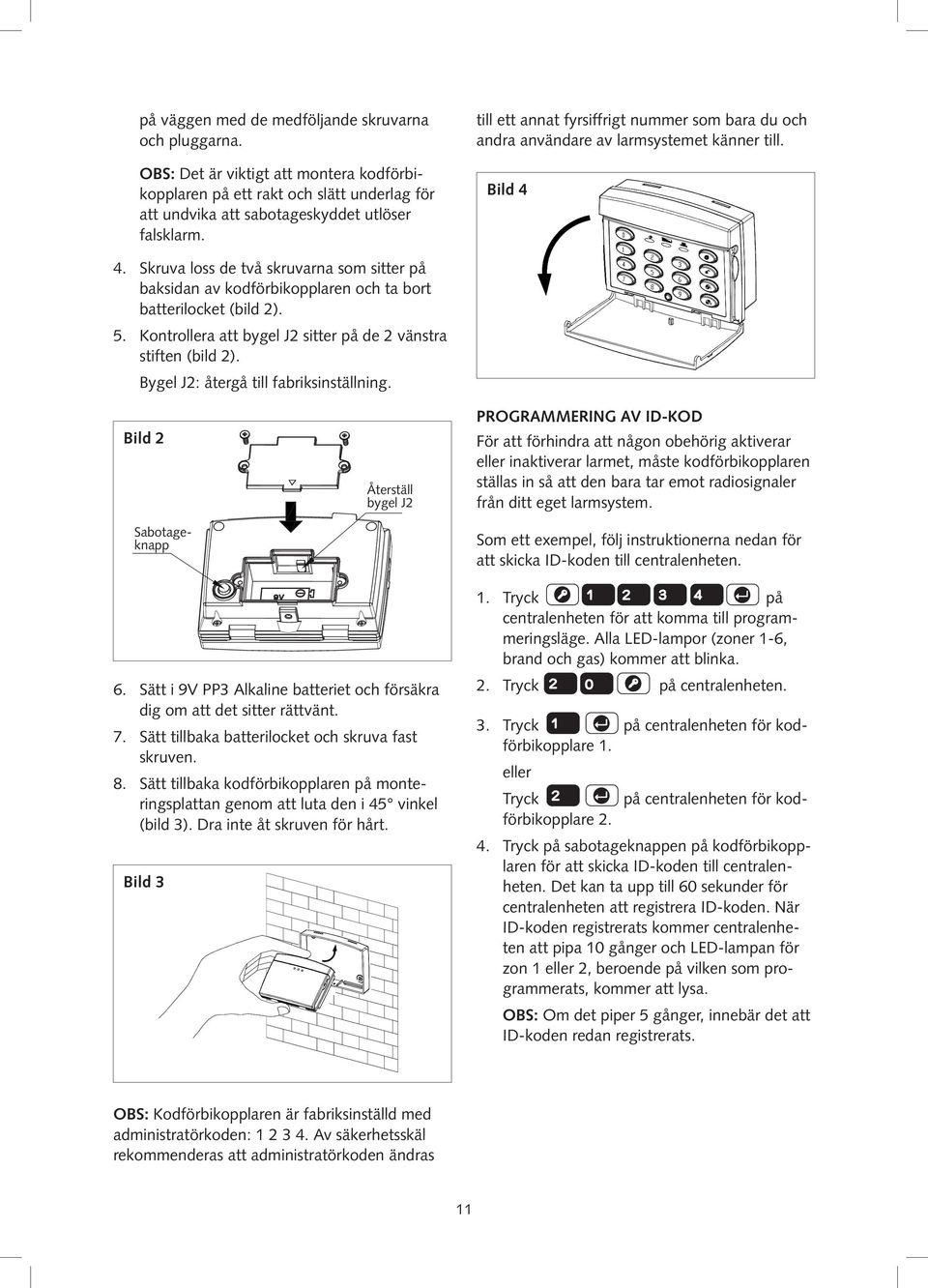

11 till ett annat fyrsiffrigt nummer som bara du och andra användare av larmsystemet känner till. på väggen med de medföljande skruvarna och pluggarna. OBS: Det är viktigt att montera kodförbikopplaren på ett rakt och slätt underlag för att undvika att sabotageskyddet utlöser falsklarm. Bild 4 4. Skruva loss de två skruvarna som sitter på baksidan av kodförbikopplaren och ta bort batterilocket (bild 2). 5. Kontrollera att bygel J2 sitter på de 2 vänstra stiften (bild 2). Bygel J2: återgå till fabriksinställning. Programmering av id-kod Bild 2 För att förhindra att någon obehörig aktiverar eller inaktiverar larmet, måste kodförbikopplaren ställas in så att den bara tar emot radiosignaler från ditt eget larmsystem. Återställ bygel J2 Sabotageknapp Som ett exempel, följ instruktionerna nedan för att skicka ID-koden till centralenheten. 1. på centralenheten för att komma till programmeringsläge. Alla LED-lampor (zoner 1-6, brand och gas) kommer att blinka Sätt i 9V PP3 Alkaline batteriet och försäkra dig om att det sitter rättvänt. på centralenheten. 3. på centralenheten för kodförbikopplare Sätt tillbaka batterilocket och skruva fast skruven. 8. Sätt tillbaka kodförbikopplaren på monteringsplattan genom att luta den i 45 vinkel (bild 3). Dra inte åt skruven för hårt. eller på centralenheten för kodförbikopplare på sabotageknappen på kodförbikopplaren för att skicka ID-koden till centralenheten. Det kan ta upp till 60 sekunder för centralenheten att registrera ID-koden. När ID-koden registrerats kommer centralenheten att pipa 10 gånger och LED-lampan för zon 1 eller 2, beroende på vilken som programmerats, kommer att lysa. Bild 3 OBS: Kodförbikopplaren är fabriksinställd med administratörkoden: Av säkerhetsskäl rekommenderas att administratörkoden ändras 11 OBS: Om det piper 5 gånger, innebär det att ID-koden redan registrerats.

12 TEST av kodförbikopplare Ställ centralenheten i test- eller programmeringsläge. 1. för att Användning Zonlarmning (PARTARM): Aktivering av zon: eller för att aktivera de zoner som är inställda med zonlarm (PARTARM). Knapp och har samma funktion. Inaktivering: Panik-funktionen Fabriksinställning: På och håll nere och samtidigt i mer än 2 sekunder. LED-lampan under symbolen blinkar snabbt och larmet aktiveras. För att aktivera/inaktivera panik-funktionen, följ instruktionerna nedan: Aktivera panik-funktionen: 1. Administratör-/användarkod aktivera larmsystemet. 2. och håll nere och samtidigt Efter c:a 2 sek. kommer ett larmet att sättas på. 3. för att Administratör-/användarkod inaktivera larmsystemet. Administratör-/användarkod Administratör-/användarkod Administratör-/användarkod Administratör-/användarkod 2. Nuvarande administratörkod 3., LED-lampan under symbolen blinkar 3 gånger , LED-lampan under symbolen blinkar 4 gånger för att indikera den nya inställningen. Inaktivera panik-funktionen: Nuvarande administratörkod 3., LED-lampan under symbolen blinkar 3 gånger , LED-lampan under symbolen blinkar 4 gånger för att indikera den nya inställningen. ÅTERGÅ TILL FABRIKSINSTÄLLNING KODFÖRBIOMKOPPLARE Om du har glömt administratörs/användarkoderna eller enheten slutat fungera, kan du återgå till fabriksinställning genom att följa instruktionerna nedan: 1. Sätt centralenheten i programmerings- eller testläge. 2. Ta ur batteriet ur kodförbiomkopplaren. 5a 3. och håll inne någon knapp 4. Sätt bygel J2 enligt bild 5b. 5. Sätt tillbaka batteriet och låt sitta i 5 sek. 5b 6. Ta ur batteriet. 7. Sätt bygel J2 enligt bild 5a. 8. Sätt i batteri och montera tillbaka enheten på väggen. 9. Kodförbiomkopplaren är nu nollställd och administratörslösen är nu och alla användarlösenord är borttagna. 12

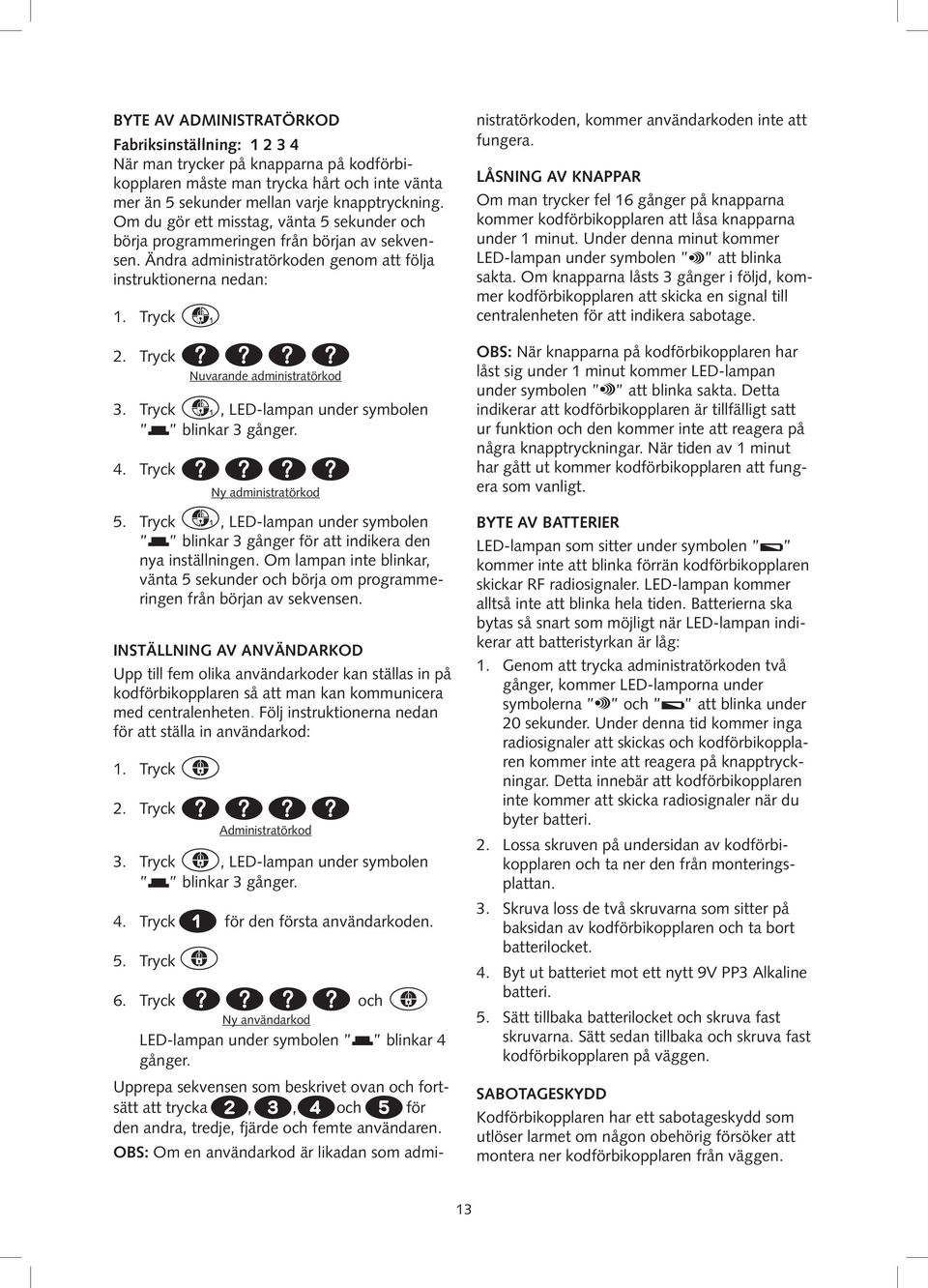

13 Byte av administratörkod Fabriksinställning: När man trycker på knapparna på kodförbikopplaren måste man trycka hårt och inte vänta mer än 5 sekunder mellan varje knapptryckning. Om du gör ett misstag, vänta 5 sekunder och börja programmeringen från början av sekvensen. Ändra administratörkoden genom att följa instruktionerna nedan: , LED-lampan under symbolen blinkar 3 gånger , LED-lampan under symbolen blinkar 3 gånger för att indikera den nya inställningen. Om lampan inte blinkar, vänta 5 sekunder och börja om programmeringen från början av sekvensen. Inställning av användarkod Upp till fem olika användarkoder kan ställas in på kodförbikopplaren så att man kan kommunicera med centralenheten. Följ instruktionerna nedan för att ställa in användarkod: , LED-lampan under symbolen blinkar 3 gånger. 4. för den första användarkoden. 5. Nuvarande administratörkod Ny administratörkod Administratörkod 6. och Ny användarkod LED-lampan under symbolen blinkar 4 gånger. Upprepa sekvensen som beskrivet ovan och fortsätt att trycka,, och för den andra, tredje, fjärde och femte användaren. OBS: Om en användarkod är likadan som admi- nistratörkoden, kommer användarkoden inte att fungera. Låsning av knappar Om man trycker fel 16 gånger på knapparna kommer kodförbikopplaren att låsa knapparna under 1 minut. Under denna minut kommer LED-lampan under symbolen att blinka sakta. Om knapparna låsts 3 gånger i följd, kommer kodförbikopplaren att skicka en signal till centralenheten för att indikera sabotage. OBS: När knapparna på kodförbikopplaren har låst sig under 1 minut kommer LED-lampan under symbolen att blinka sakta. Detta indikerar att kodförbikopplaren är tillfälligt satt ur funktion och den kommer inte att reagera på några knapptryckningar. När tiden av 1 minut har gått ut kommer kodförbikopplaren att fungera som vanligt. Byte av batterier LED-lampan som sitter under symbolen kommer inte att blinka förrän kodförbikopplaren skickar RF radiosignaler. LED-lampan kommer alltså inte att blinka hela tiden. Batterierna ska bytas så snart som möjligt när LED-lampan indikerar att batteristyrkan är låg: 1. Genom att trycka administratörkoden två gånger, kommer LED-lamporna under symbolerna och att blinka under 20 sekunder. Under denna tid kommer inga radiosignaler att skickas och kodförbikopplaren kommer inte att reagera på knapptryckningar. Detta innebär att kodförbikopplaren inte kommer att skicka radiosignaler när du byter batteri. 2. Lossa skruven på undersidan av kodförbikopplaren och ta ner den från monteringsplattan. 3. Skruva loss de två skruvarna som sitter på baksidan av kodförbikopplaren och ta bort batterilocket. 4. Byt ut batteriet mot ett nytt 9V PP3 Alkaline batteri. 5. Sätt tillbaka batterilocket och skruva fast skruvarna. Sätt sedan tillbaka och skruva fast kodförbikopplaren på väggen. Sabotageskydd Kodförbikopplaren har ett sabotageskydd som utlöser larmet om någon obehörig försöker att montera ner kodförbikopplaren från väggen. 13

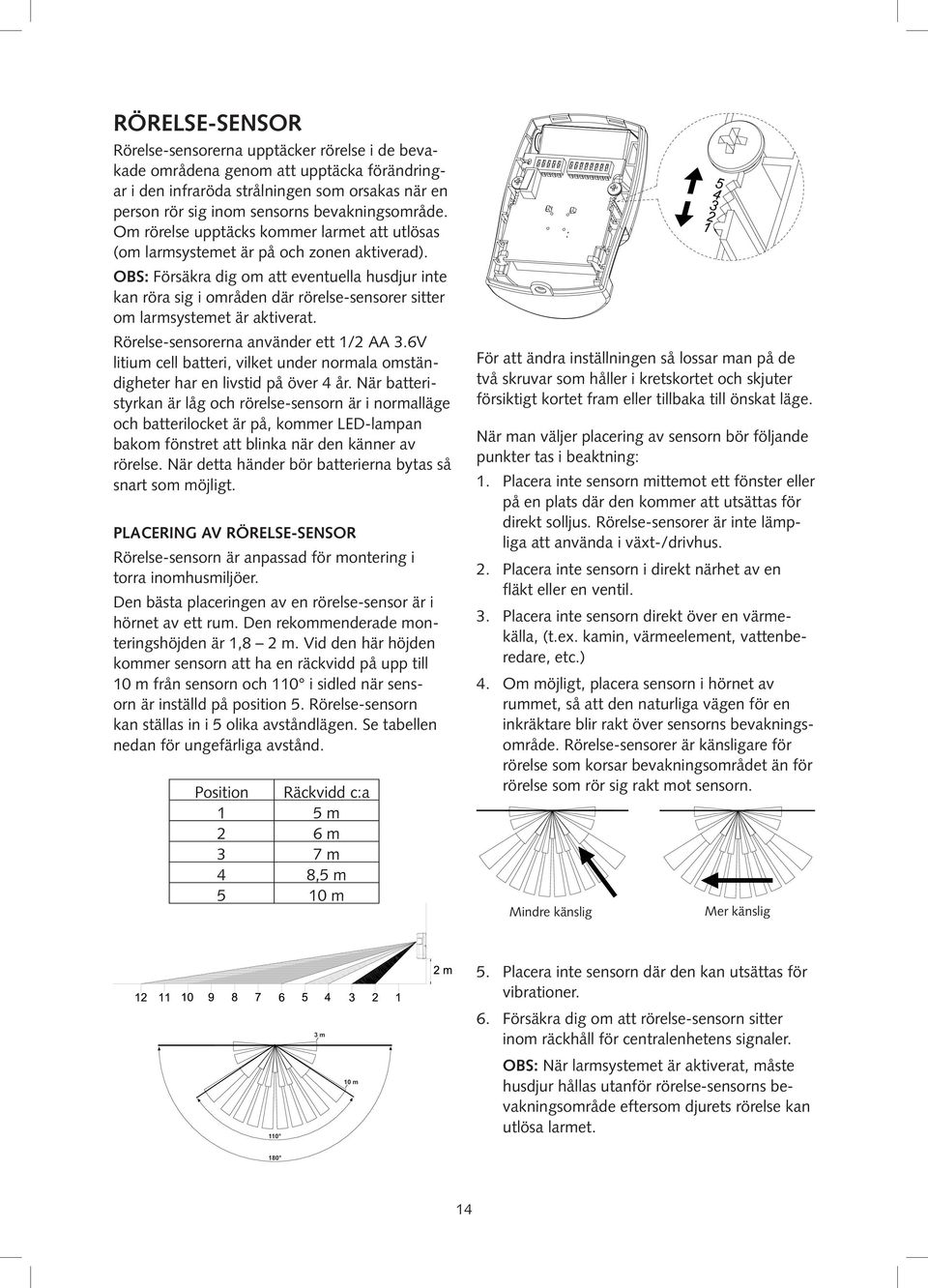

14 Rörelse-sensor Rörelse-sensorerna upptäcker rörelse i de bevakade områdena genom att upptäcka förändringar i den infraröda strålningen som orsakas när en person rör sig inom sensorns bevakningsområde. Om rörelse upptäcks kommer larmet att utlösas (om larmsystemet är på och zonen aktiverad). OBS: Försäkra dig om att eventuella husdjur inte kan röra sig i områden där rörelse-sensorer sitter om larmsystemet är aktiverat. Rörelse-sensorerna använder ett 1/2 AA 3.6V litium cell batteri, vilket under normala omständigheter har en livstid på över 4 år. När batteristyrkan är låg och rörelse-sensorn är i normalläge och batterilocket är på, kommer LED-lampan bakom fönstret att blinka när den känner av rörelse. När detta händer bör batterierna bytas så snart som möjligt. PLACERING AV rörelse-sensor Rörelse-sensorn är anpassad för montering i torra inomhusmiljöer. Den bästa placeringen av en rörelse-sensor är i hörnet av ett rum. Den rekommenderade monteringshöjden är 1,8 2 m. Vid den här höjden kommer sensorn att ha en räckvidd på upp till 10 m från sensorn och 110 i sidled när sensorn är inställd på position 5. Rörelse-sensorn kan ställas in i 5 olika avståndlägen. Se tabellen nedan för ungefärliga avstånd. Position Räckvidd c:a 1 5 m 2 6 m 3 7 m 4 8,5 m 5 10 m För att ändra inställningen så lossar man på de två skruvar som håller i kretskortet och skjuter försiktigt kortet fram eller tillbaka till önskat läge. När man väljer placering av sensorn bör följande punkter tas i beaktning: 1. Placera inte sensorn mittemot ett fönster eller på en plats där den kommer att utsättas för direkt solljus. Rörelse-sensorer är inte lämpliga att använda i växt-/drivhus. 2. Placera inte sensorn i direkt närhet av en fläkt eller en ventil. 3. Placera inte sensorn direkt över en värmekälla, (t.ex. kamin, värmeelement, vattenberedare, etc.) 4. Om möjligt, placera sensorn i hörnet av rummet, så att den naturliga vägen för en inkräktare blir rakt över sensorns bevakningsområde. Rörelse-sensorer är känsligare för rörelse som korsar bevakningsområdet än för rörelse som rör sig rakt mot sensorn. Mindre känslig Mer känslig m 10 m 5. Placera inte sensorn där den kan utsättas för vibrationer. 6. Försäkra dig om att rörelse-sensorn sitter inom räckhåll för centralenhetens signaler. OBS: När larmsystemet är aktiverat, måste husdjur hållas utanför rörelse-sensorns bevakningsområde eftersom djurets rörelse kan utlösa larmet

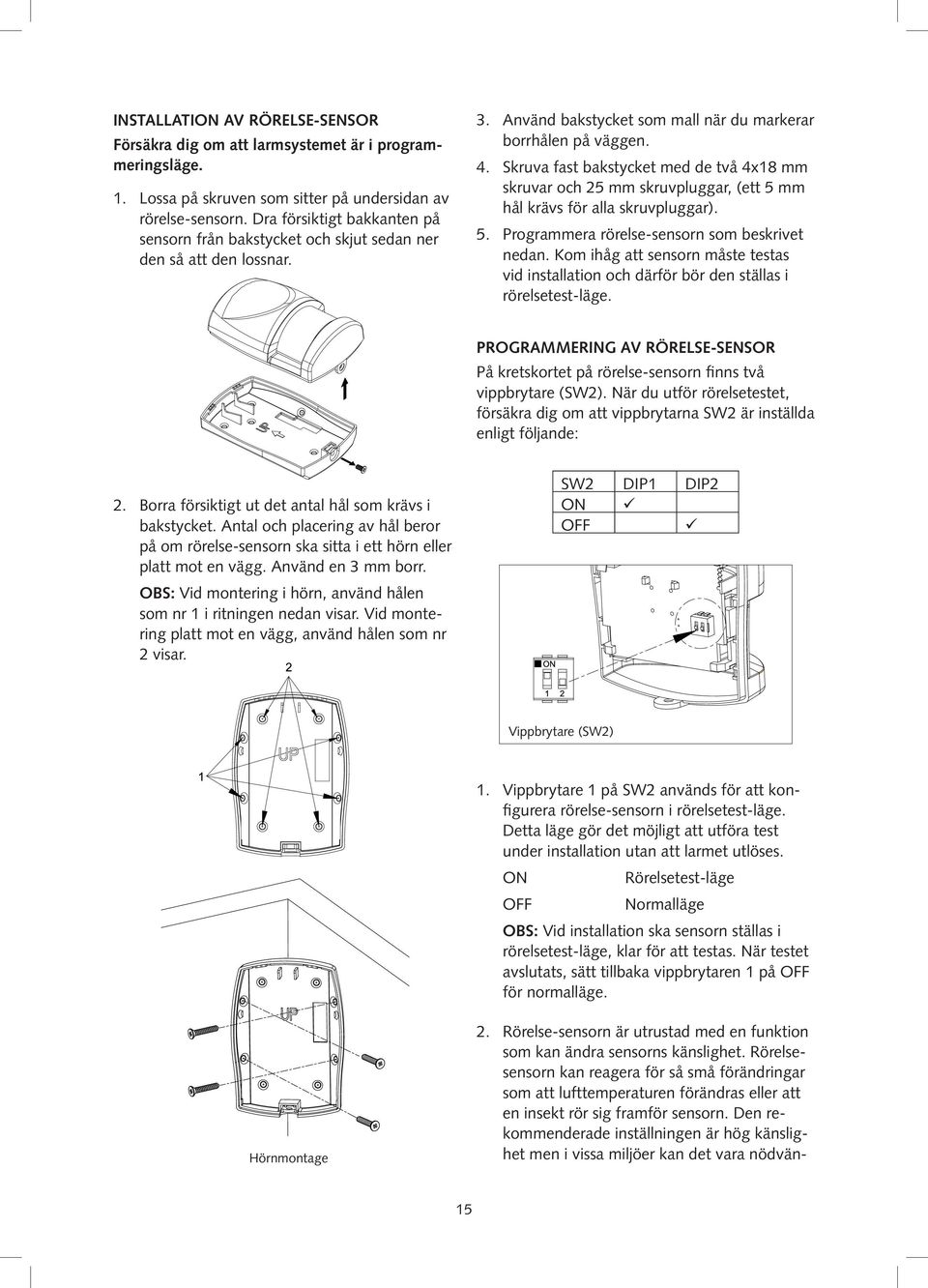

15 INSTALLATION AV rörelse-sensor Försäkra dig om att larmsystemet är i programmeringsläge. 1. Lossa på skruven som sitter på undersidan av rörelse-sensorn. Dra försiktigt bakkanten på sensorn från bakstycket och skjut sedan ner den så att den lossnar. 3. Använd bakstycket som mall när du markerar borrhålen på väggen. 4. Skruva fast bakstycket med de två 4x18 mm skruvar och 25 mm skruvpluggar, (ett 5 mm hål krävs för alla skruvpluggar). 5. Programmera rörelse-sensorn som beskrivet nedan. Kom ihåg att sensorn måste testas vid installation och därför bör den ställas i rörelsetest-läge. PROGRAMMERING AV rörelse-sensor På kretskortet på rörelse-sensorn finns två vippbrytare (SW2). När du utför rörelsetestet, försäkra dig om att vippbrytarna SW2 är inställda enligt följande: 2. Borra försiktigt ut det antal hål som krävs i bakstycket. Antal och placering av hål beror på om rörelse-sensorn ska sitta i ett hörn eller platt mot en vägg. Använd en 3 mm borr. OBS: Vid montering i hörn, använd hålen som nr 1 i ritningen nedan visar. Vid montering platt mot en vägg, använd hålen som nr 2 visar. SW2 DIP1 DIP2 ON OFF Vippbrytare (SW2) 1. Vippbrytare 1 på SW2 används för att konfigurera rörelse-sensorn i rörelsetest-läge. Detta läge gör det möjligt att utföra test under installation utan att larmet utlöses. ON Rörelsetest-läge Off normalläge OBS: Vid installation ska sensorn ställas i rörelsetest-läge, klar för att testas. När testet avslutats, sätt tillbaka vippbrytaren 1 på OFF för normalläge. Hörnmontage 2. Rörelse-sensorn är utrustad med en funktion som kan ändra sensorns känslighet. Rörelsesensorn kan reagera för så små förändringar som att lufttemperaturen förändras eller att en insekt rör sig framför sensorn. Den rekommenderade inställningen är hög känslighet men i vissa miljöer kan det vara nödvän- 15

16 digt att ställa sensorn på låg känslighet. Om man råkar ut för falsklarm ett par gånger kan man pröva att ändra inställningen på rörelsesensorns känslighet. Ställ vippbrytare 2 på SW2 enligt följande: ON hög känslighet OFF låg känslighet OBS: Ju högre känsligheten på rörelse-sensorn är, desto mindre rörelse behövs för att sensorn ska utlösa larmet. 3. Vid inställning av rörelsetest samt känslighet indikerar LED-lampan enligt följande: SW2 Vippbrytare 1 Vippbrytare 2 LED-lampan: ON Rörelsetest-läge Hög känslighet blinkar 1 gång Låg känslighet OFF Normalläge Hög/låg känslighet lyser ej SW2 Vippbrytare 1 Vippbrytare 2 blinkar 2 gånger Sammanfattningsvis, positionerna för vippbrytare 1 och vippbrytare 2 ställs in enligt följande: ON Rörelesetest-läge Hög känslighet OFF Normalläge Låg känslighet 4. Sätt i ett 1/2 3.6V litium cell batteri mot fjädern. OBS: När batteriet är kopplat, kommer LEDlampan bakom fönstret att blinka under 2-3 minuter under uppvärmning tills sensorn har stabiliserats. 5. För att batteriet skall snabbstartas vid första uppstarten så sitter det en bygel (S2) på baksidan av kretskortet. Vid leverans är denna bygel isatt och cirka 2 minuter efter att man satt i batteriet så kommer en LED-lampa att indikera att batteriet har kommit igång ordentligt. Bygel (S2) LED-lampa OBS: När LED-lampan har tänts så skall bygeln tas bort eller kopplas ifrån eftersom batteriet annars kommer att ta slut fortare än normalt. Bygel (S2) Vid leverans Efter LED-lampa tänts 6. I normalläge, ta bort rörelse-sensorns bakstycke. LED-lampan på sensorn kommer att lysa och centralenheten kommer att pipa. Detta visar att sabotageskyddet på sensorn har blivit aktiverat. 7. För att rörelse-sensorn och centralenheten ska kunna kommunicera med varandra, måste sensorns ID-kod registreras av centralenheten. Följ exemplet nedan för att sända ID-koden till centralenheten. (1) på centralenheten för att komma till programmeringsläge. Alla 8 zoners LED-lamporna blinkar och POWER, ARM, PARTARM lyser. (2) för att välja zon 1, för zon 2, för zon 3 osv. (3) LED-lamporna 1-6 indikerar nu vilka platser för ovan vald zon som är lediga eller upptagna. Släckt LED = ledig plats, Tänd LED = upptagen av annan enhet. (4) på siffran 1 till 6 som motsvarar den lediga plats där du vill registrera enheten på. på och LED-lampan för vald enhetsplats blinkar nu. (5) på sabotageskyddet på sensorn för att sända ID-koden till centralenheten. (6) Centralenheten kommer nu att pipa 10 gånger om registreringen lyckats och LEDlampan för den enhetsplatsen lyser fast. Piper centralenheten endast 5 gånger och LED-lampan fortsätter blinka, så är enheten redan registrerad på annan plats. 16

17 (7) Notera i vilken zon och vilken enhetsplats du har registrerat sensorn på så att du enkelt kan ändra i framtiden. 8. När sensorn är helt installerad dvs. när batterilocket är på plats, kommer sensorn inte att känna av rörelse på ungefär 2 minuter efter aktivering. (Den här funktionen är till för att spara ström och maximera livslängden på batteriet). TEST AV rörelse-sensor 1. på centralenheten för att komma till testläge. Vänta 2-3 minuter så att sensorn hinner stabiliseras innan du fortsätter testet. Ställ vippbrytare 1 (SW2) på ON. 2. på centralenheten. Centralenheten kommer att pipa och LED-lampan för zon 1 kommer att lysa. 3. Gå sakta in i bevakningsområdet. Varje gång sensorn känner av rörelse kommer LEDlampan bakom fönstret att blinka. Centralenheten kommer att indikera att signalen gått fram genom att pipa och LED-lampan till den zon som du testar kommer att blinka. OBS: I vanliga fall kommer LED-lampan inte att blinka då rörelse-sensorn känner av rörelse. 4. på centralenheten för att avsluta. 5. Återgå till normalläge genom att ställa vippbrytare 1 (SW2) på OFF. 17

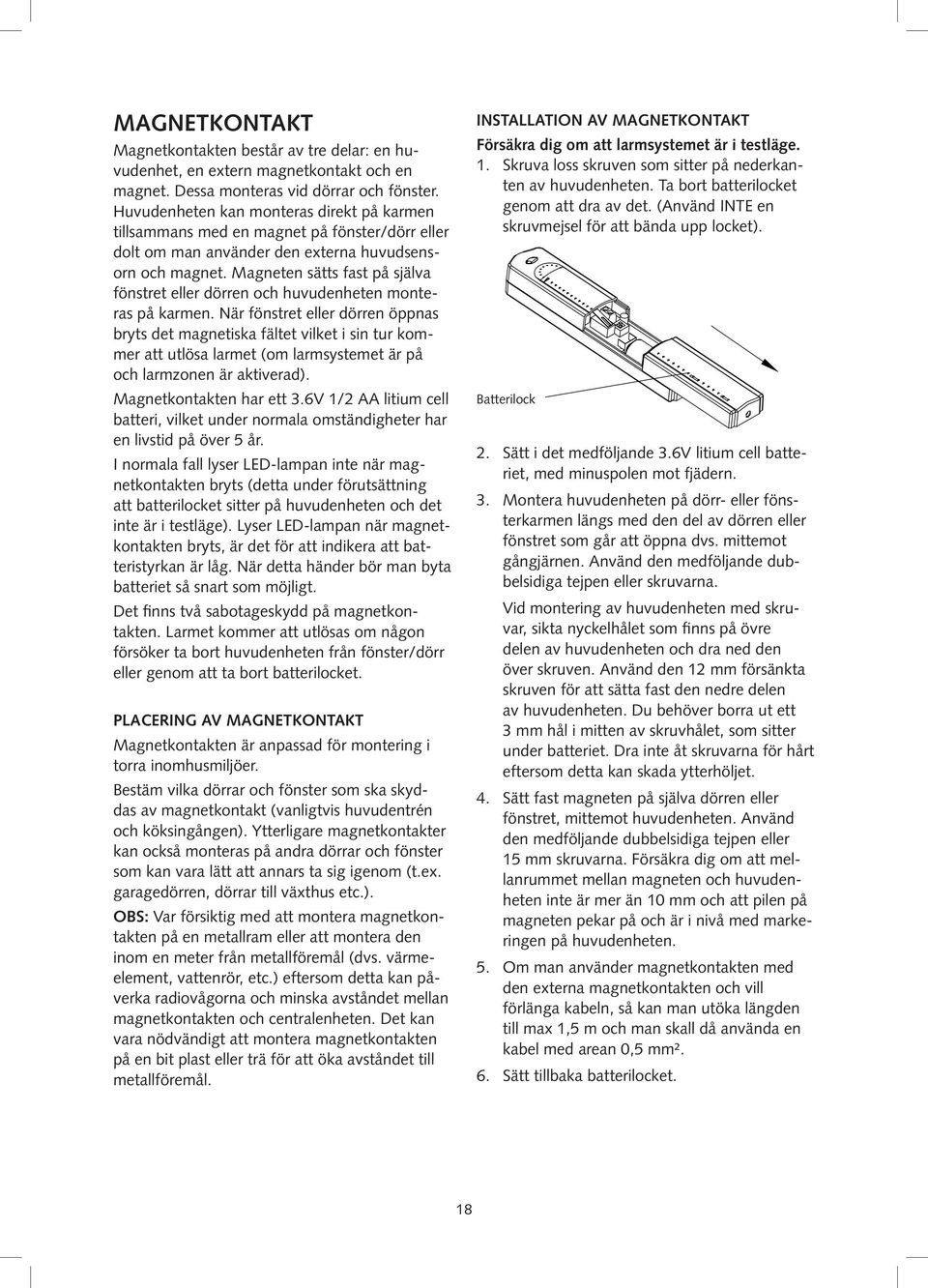

18 MAGNETKONTAKT Magnetkontakten består av tre delar: en huvudenhet, en extern magnetkontakt och en magnet. Dessa monteras vid dörrar och fönster. Huvudenheten kan monteras direkt på karmen tillsammans med en magnet på fönster/dörr eller dolt om man använder den externa huvudsensorn och magnet. Magneten sätts fast på själva fönstret eller dörren och huvudenheten monteras på karmen. När fönstret eller dörren öppnas bryts det magnetiska fältet vilket i sin tur kommer att utlösa larmet (om larmsystemet är på och larmzonen är aktiverad). Magnetkontakten har ett 3.6V 1/2 AA litium cell batteri, vilket under normala omständigheter har en livstid på över 5 år. I normala fall lyser LED-lampan inte när magnetkontakten bryts (detta under förutsättning att batterilocket sitter på huvudenheten och det inte är i testläge). Lyser LED-lampan när magnetkontakten bryts, är det för att indikera att batteristyrkan är låg. När detta händer bör man byta batteriet så snart som möjligt. Det finns två sabotageskydd på magnetkontakten. Larmet kommer att utlösas om någon försöker ta bort huvudenheten från fönster/dörr eller genom att ta bort batterilocket. PLACERING AV MAGNETKONTAKT Magnetkontakten är anpassad för montering i torra inomhusmiljöer. Bestäm vilka dörrar och fönster som ska skyddas av magnetkontakt (vanligtvis huvudentrén och köksingången). Ytterligare magnetkontakter kan också monteras på andra dörrar och fönster som kan vara lätt att annars ta sig igenom (t.ex. garagedörren, dörrar till växthus etc.). OBS: Var försiktig med att montera magnetkontakten på en metallram eller att montera den inom en meter från metallföremål (dvs. värmeelement, vattenrör, etc.) eftersom detta kan påverka radiovågorna och minska avståndet mellan magnetkontakten och centralenheten. Det kan vara nödvändigt att montera magnetkontakten på en bit plast eller trä för att öka avståndet till metallföremål. INSTALLATION AV MAGNETKONTAKT Försäkra dig om att larmsystemet är i testläge. 1. Skruva loss skruven som sitter på nederkanten av huvudenheten. Ta bort batterilocket genom att dra av det. (Använd INTE en skruvmejsel för att bända upp locket). Batterilock 2. Sätt i det medföljande 3.6V litium cell batteriet, med minuspolen mot fjädern. 3. Montera huvudenheten på dörr- eller fönsterkarmen längs med den del av dörren eller fönstret som går att öppna dvs. mittemot gångjärnen. Använd den medföljande dubbelsidiga tejpen eller skruvarna. Vid montering av huvudenheten med skruvar, sikta nyckelhålet som finns på övre delen av huvudenheten och dra ned den över skruven. Använd den 12 mm försänkta skruven för att sätta fast den nedre delen av huvudenheten. Du behöver borra ut ett 3 mm hål i mitten av skruvhålet, som sitter under batteriet. Dra inte åt skruvarna för hårt eftersom detta kan skada ytterhöljet. 4. Sätt fast magneten på själva dörren eller fönstret, mittemot huvudenheten. Använd den medföljande dubbelsidiga tejpen eller 15 mm skruvarna. Försäkra dig om att mellanrummet mellan magneten och huvudenheten inte är mer än 10 mm och att pilen på magneten pekar på och är i nivå med markeringen på huvudenheten. 5. Om man använder magnetkontakten med den externa magnetkontakten och vill förlänga kabeln, så kan man utöka längden till max 1,5 m och man skall då använda en kabel med arean 0,5 mm². 6. Sätt tillbaka batterilocket. 18

19 PROGRAMMERING AV MAGNETKONTAKT 1. Innanför batterilocket i huvudenheten sitter två vippbrytare (SW2). Sabotageskydd Vippbrytare (SW2) Sabotageskydd 2. Vippbrytarna används för att sätta på och stänga av den interna och externa, via kabel anslutna, magnetkontakten. SW2 Vippbrytare 1 Vippbrytare 2 ON Intern på Extern på OFF Intern av Extern av (1) på centralenheten för att komma till programmeringsläge. Alla 8 zoners LED-lamporna blinkar och POWER, ARM, PARTARM lyser. (2) för att välja zon 1, för zon 2, för zon 3 osv. (3) LED-lamporna 1-6 indikerar nu vilka platser för ovan vald zon som är lediga eller upptagna. Släckt LED = ledig plats, Tänd LED = upptagen av annan enhet. (4) på siffran 1 till 6 som motsvarar den lediga plats där du vill registrera enheten på. på och LED-lampan för vald enhetsplats blinkar nu. (5) på sabotageskyddet på sensorn för att sända ID-koden till centralenheten. (6) Centralenheten kommer nu att pipa 10 gånger om registreringen lyckats och LEDlampan för den enhetsplatsen lyser fast. Piper centralenheten endast 5 gånger och LED-lampan fortsätter blinka, så är enheten redan registrerad på annan plats. Intern magnetkontakt Extern, via kabel ansluten, magnetkontakt 3. Om den externa kontakten är kopplad till huvudenheten, sätt vippbrytare 1 på OFF och vippbrytare 2 på ON. VIKTIGT: Om den externa kontakten inte är kopplade sätt vippbrytare 1 på ON och vippbrytare 2 på OFF, för att magnetkontakten ska fungera normalt. 4. För att magnetkontakten ska kunna kommunicera med centralenheten, måste magnetkontaktens ID-kod sändas till centralenheten. Följ stegen nedan för att sända ID-koden till centralenheten: LED-lampa Bygel (S1) Bygel (S1) Vid leverans Efter LED-lampa tänts 19

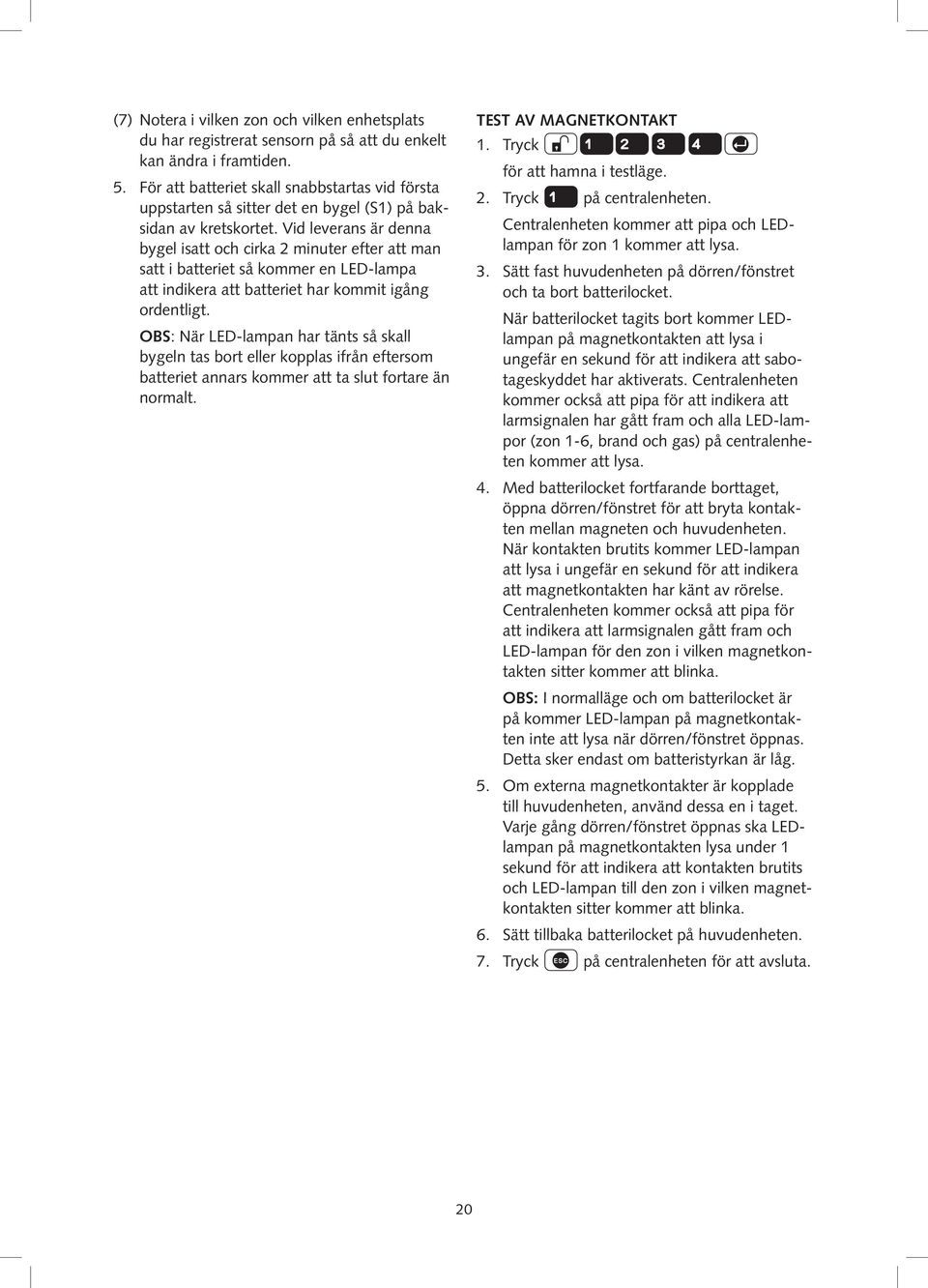

20 (7) Notera i vilken zon och vilken enhetsplats du har registrerat sensorn på så att du enkelt kan ändra i framtiden. 5. För att batteriet skall snabbstartas vid första uppstarten så sitter det en bygel (S1) på baksidan av kretskortet. Vid leverans är denna bygel isatt och cirka 2 minuter efter att man satt i batteriet så kommer en LED-lampa att indikera att batteriet har kommit igång ordentligt. OBS: När LED-lampan har tänts så skall bygeln tas bort eller kopplas ifrån eftersom batteriet annars kommer att ta slut fortare än normalt. TEST AV MAGNETKONTAKT 1. för att hamna i testläge. 2. på centralenheten. Centralenheten kommer att pipa och LEDlampan för zon 1 kommer att lysa. 3. Sätt fast huvudenheten på dörren/fönstret och ta bort batterilocket. När batterilocket tagits bort kommer LEDlampan på magnetkontakten att lysa i ungefär en sekund för att indikera att sabotageskyddet har aktiverats. Centralenheten kommer också att pipa för att indikera att larmsignalen har gått fram och alla LED-lampor (zon 1-6, brand och gas) på centralenheten kommer att lysa. 4. Med batterilocket fortfarande borttaget, öppna dörren/fönstret för att bryta kontakten mellan magneten och huvudenheten. När kontakten brutits kommer LED-lampan att lysa i ungefär en sekund för att indikera att magnetkontakten har känt av rörelse. Centralenheten kommer också att pipa för att indikera att larmsignalen gått fram och LED-lampan för den zon i vilken magnetkontakten sitter kommer att blinka. OBS: I normalläge och om batterilocket är på kommer LED-lampan på magnetkontakten inte att lysa när dörren/fönstret öppnas. Detta sker endast om batteristyrkan är låg. 5. Om externa magnetkontakter är kopplade till huvudenheten, använd dessa en i taget. Varje gång dörren/fönstret öppnas ska LEDlampan på magnetkontakten lysa under 1 sekund för att indikera att kontakten brutits och LED-lampan till den zon i vilken magnetkontakten sitter kommer att blinka. 6. Sätt tillbaka batterilocket på huvudenheten. 7. på centralenheten för att avsluta. 20

21 EXTERNA KOPPLINGAR Centralenheten har en kopplingsplint så att du kan koppla till en extern trådbunden siren eller uppringningsenhet. Kopplingsplinten finns inuti centralenheten bakom framstycket. För att få tillgång till kopplingsplinten, tryck Behörighetskod Switchad 12Vdc utgång för extern siren Permanent 12Vdc (100mA max.) Detaljer kopplingsplintar GND (Jord) OUT V+ GND (Jord) N.O. (Slutande) Trådbunden siren t.ex Pluspolen (röd) från externa sirener skall anslutas till OUT. Nu kommer larmsystemet att hamna i testläge och det finns ingen risk att larmet utlöses. Ta bort de två skruvarna som sitter på övre kanten av centralenheten och öppna framstycket. Innan du börjar koppla, försäkra dig om att RESET-bygeln är i OFF -läge och ta sedan bort nätadaptern och koppla ifrån back-up batterierna. OBS: Bygel P51 ska endast sitta i ON -läge om sabotageskyddet för en trådbunden siren används, annars ska den vara i OFF -läge. Efter du gjort dina externa kopplingar, koppla centralenheten till vägguttaget samt till back-up batterierna. Stäng sedan framstycket på centralenheten och fäst med skruvarna på ovansidan. för att avsluta och komma ur testläge. Hjälprelä Extern batteriingång 12Vdc Sabotageskyddskrets för trådbunden siren C N.C. (Brytande) GND (Jord) B+ GND (Jord) TAMP Brytande sabotageskydd Inkopplingsschema för trådbunden siren med blixtjus ( ) Switchad 12Vdc utgång för extern siren Permanent 12Vdc (100mA max.) GND (Jord) OUT V+ GND (Jord) Hjälprelä N.O. (Slutande) C N.C. (Brytande) CHARGE CONTROL Extern batteriingång 12Vdc GND (Jord) B+ TAMPER GND (Jord) Sabotageskyddskrets för trådbunden siren GND (Jord) TAMP 21

22 FJÄRRKONTROLL TILLBEHÖR Art.nr A LED-lampa B Aktivera alla zoner C Aktivera valda zoner D Inaktivera larmet E Panikknapp F Batterilock Med fjärrkontrollen kan du aktivera hela larmsystemet, aktivera vissa zoner, inaktivera larmet eller utlösa paniklarm. Upp till 6 st fjärrkontroller kan kopplas till centralenheten. Fjärrkontrollen behöver ett litiumbatteri av typ CR2032 vilket, under normala omständigheter, har en livslängd på över 1 år. I normala fall lyser LED-lampan på fjärrkontrollen endast när man trycker på knapparna. När batteristyrkan är låg blinkar istället LED-lampan varje gång en knapp trycks ned. När detta händer bör man byta batteri så snart som möjligt. PROGRAMMERING AV FJÄRRKONTROLL 1. Ta bort batterilocket genom att ta bort skruven på baksidan. 2. Sätt i batteriet och var noggrann med att pluspolen på batteriet pekar utåt från fjärrkontrollen. 3. Sätt tillbaka locket och skruva tillbaka skruven. 4. För att fjärrkontrollen och centralenheten skall kunna kommunicera med varandra, måste fjärrkontrollens ID-kod registreras av centralenheten. Följ stegen nedan för att sända ID-koden till centralenheten. (1) på kontrollpanelen för att komma till programmeringsläge. Alla LED-lampor (zon 1-6, brand och gas) kommer att blinka. (2) på kontrollpanelen. (3) på centralenheten för att registrera fjärrkontroll 1, tryck för fjärrkontroll 2 osv. Motsvarande LED-lampa blinkar nu på centralenheten. Om en eller flera fjärrkontroller redan finns registrerade, lyser de LED-lampor där de är registrerade. (LED för zon 1 = fjärrkontroll 1 osv.) (4) på vilken knapp som helst på fjärrkontrollen för att sända ID-koden till centralenheten. Om koden registre - rats korrekt, kommer centralenheten att pipa 10 gånger och LED-lampan för zon 1 kommer att lysa. Om ID-koden redan är registrerad eller om försöket misslyckats, kommer centralenheten att pipa 5 gånger och LED-lampan för zon 1 kommer att blinka. TEST AV FJÄRRKONTROLL 1. på för att hamna i testläge. 2. på centralenheten. LED-lampan för zon 1 kommer att lysa. 3. på fjärrkontrollen. När knappen trycks ned kommer centralenheten att pipa och ARM kommer att blinka. på de andra knapparna, och vid resp. tryck kommer PARTARM och POWER att blinka och centralenheten pipa. 4. på panikknappen på fjärrkontrollen och alla LED-lampor kommer att blinka och centralenheten att pipa. 5. för att avsluta test av fjärrkontroll och igen för att komma ur testläge. 22

23 TEST AV LARMSYSTEM TEST AV VARJE ENHET När larmsystemet installeras rekommenderas att varje enhet testas vid respektive installation, (se instruktionerna för varje enhet). TEST AV INSTALLERAT SYSTEM Centralenheten har en förprogrammerad testfunktion. Du kan testa larmsystemet när som helst, men vi rekommenderar att du testar larmet regelbundet med max 3 månader mellan varje gång. När systemet står i standby-läge och LED-lampan för ström POWER lyser, tryck Behörighetskod LED-lamporna för ARM och PARTARM kommer att blinka. Systemet är nu i testläge. OBS: När du är klar med testet, tryck för att lämna testläge och återgå till standby-läge. TEST AV Rörelse-sensor Innan du börjar med testet, försäkra dig om att det inte finns något som rör sig i rörelse-sensorns bevakningsområde, att alla dörrar/fönster som bevakas av magnetkontakter är stängda samt att alla batteriluckor sitter fast ordentligt. LED-lampan för zon 1 lyser. Utlös varje sensor/detektor i larmsystemet genom att antingen gå igenom ett område som bevakas av en rörelse-sensor eller genom att öppna en dörr/fönster som bevakas av en magnetkontakt. När sensorerna känner av rörelse kommer centralenheten att pipa och LED-lampan för respektive zon kommer att blinka. Testa sabotageskydden på apparaterna på samma sätt. Alla LED-lampor (zon 1-6, brand och gas) kommer att lysa. Vid test av fjärrkontrollen kommer LED-lamporna på centralenheten att lysa enligt följande: Knapp på fjärrkontroll Panik LED-lampa på centralenheten ARM blinkar PARTARM blinkar POWER blinkar Zon 1-6, brand och gas blinkar för att avsluta testet. Test av relä Det interna relä som driver sirenen kommer att vara påslagen i ungefär 5 sekunder. LED-lampan för zon 2 lyser under testet. TEST AV SIREN Larmet från centralenhet, den externa trådbundna sirenen och den externa solcellsdrivna trådlösa sirenen (valfri) kommer att tjuta och blinka under cirka 5 sekunder. Solcells-sirenen kommer att slås på och stängas av några sekunder efter centralenheten. LED-lampan för zon 3 lyser under testet. TEST AV LED-LAMPOR PÅ Centralenhet LED-lampan för zon 4 kommer att lysa. Använd och knapparna för att bläddra genom att tända en LED-lampa i taget. för att avsluta testet. SERVICELÄGE FÖR SOLCELLSDRIVEN TRÅDLÖS SIREN För att kunna ta ner den trådlösa sirenen från väggen vid batteribyte, måste sirenen sättas i serviceläge för att inte sabotageskyddet ska utlösa larmet. för att ändra läge mellan serviceläge och normalläge på den trådlösa sirenen. 23

24 Serviceläge: Den trådlösa sirenen kommer att pipa 2 korta signaler och sedan en längre signal 10 sekunder senare för att indikera att den har hamnat i serviceläge. Normalläge: Efter 10 sekunder kommer den trådlösa sirenen att pipa en längre signal och 2 korta signaler för att indikera att den har hamnat i normalläge. VIKTIGT: Efter byte av batterier och upphängning på väggen måste sirenen ställas tillbaka till normalläge, annars kommer inte sirenen att tjuta om larmet skulle utlösas. TEST AV TELEFONUPPRINGARE LED-lampan för zon 6 kommer att lysa. Telefonuppringaren kommer att ringa alla aktiverade nummer i följd. När ett samtal tas emot kommer det inspelade meddelandet att spelas upp. Om ingen svarar i telefon eller om ingen accepterar samtalet genom att trycka på telefonen så kommer telefonuppringaren att ringa upp nästa nummer i turordning. för att avsluta testet. 24

25 Fabriksinställningar Behörighetskod Direkt/Fördröjning zon 1: Direkt zon 2-6: Fördröjning Fördröjning vid in-/utgång 30 sekunder Larmtid 3 minuter PARTARM zon 1: Inaktiv zon 2,3,4,5,6: Aktiv Relä kontakt Samma som larmtiden Zon-lägen zon 1-6: Inbrott Låsningsfunktion av zon På In-utgångston På Störningsskydd Av Meddelandetid 70 sekunder Uppringningsförsök 3 Telefonnummer Inte förprogrammerat Meddelande Inte förprogrammerat Uppringningsmetod Tonval Kontroll av telefonlinje På ÅTERGÅ TILL FABRIKSINSTÄLLNING centralenhet 1. Behörighetskod för att ställa systemet i testläge. 2. Öppna centralenheten genom att skruva loss skruvarna som sitter på ovansidan. 3. Ta bort nätadaptern från vägguttaget. 4. Ta ur en av batterikablarna, röd eller blå, ur det övre batteriet. 5. Placera reset-bygeln (P1) i ON -läge. (Se sid 8 för placering av bygeln). 6. Koppla tillbaka batterikabeln till batteriet. 7. Centralenheten återgår nu till fabriksinställningarna. Detta tar ca 10 sek. Under tiden som återställningen sker blinkar POWER-lamporna med kort intervall. När återställningen är klar, kommer samma lampor att blinka med ca 4 sek. intervall. 8. Återanslut nätadaptern till vägguttaget. 9. Sätt centralenheten i programmeringsläge utan att stänga centralenheten. 10. Placera reset-bygeln (P1) i OFF -läge. 11. Stäng framstycket på centralenheten och skruva tillbaka skruvarna på ovansidan. 25

26 PROGRAMMERING När larmsystemet står i standby-läge och när LED-lampan för POWER lyser tryck Behörighetskod LED-lamporna för ARM och PARTARM kommer att lysa och alla zoner 1-6, brand och gas kommer att blinka. Larmsystemet är nu i programmeringsläge. OBS: När programmeringen är klar, tryck för att lämna programmeringsläget och återgå till standby-läge. BEHÖRIGHETSKOD Fabriksinställning: LED-lamporna för zon 1-4 kommer att lysa. in en ny 4-siffrig behörighetskod. Vid varje knapptryckning släcks en LED-lampa. Om man inte trycker på någon knapp inom 5 sekunder, kommer centralenheten att återgå till programmeringsläge automatiskt. för att spara den nya behörighetskoden och återgå till programmeringsläge. för att återgå till programmeringsläge utan att spara den nya behörighetskoden. DIREKT/FÖRDRÖJNINGS-ZONER Fabriksinställning: zon 1 Fördröjning zon 2-6 Direkt LED-lampan till de zoner som för närvarande är inställda på fördröjning kommer att tändas. LEDlamporna för zoner som är inställda på direkt kommer inte att lysa. LED-lampan lyser Fördröjnings-zon LED-lampan lyser ej Direkt-zon För att ändra inställningen på en zon, tryck en gång på knappen för den zon du vill ändra. Varje gång knappen trycks ned kommer zonen att ändra från det ena läget till det andra. för att spara ändringarna och återgå till programmeringsläge. för att återgå till programmeringsläge utan att spara ändringarna. IN-/UTGÅNGSFÖRDRÖJNING Fabriksinställning: 30 sekunder LED-lamporna för zonerna indikerar vilken tidsinställning som är aktiverad. 0 ingen fördröjning, (dvs. direktläge) 1 10 sekunder 2 20 sekunder 3 30 sekunder 4 40 sekunder 5 50 sekunder på knapp 0 till 5 för att ändra tidsinställning. för att spara ändringarna och återgå till programmeringsläge. för att återgå till programmeringsläge utan att spara ändringarna. LARMTID Fabriksinställning: 3 minuter LED-lamporna för zonerna indikerar vilken tidsinställning som är aktiverad. 0 inget larm 1 1 minut 2 2 minut 3 3 minut 4 5 minut 5 10 minut på knapp 0 till 5 för att ändra tidsinställning. för att spara ändringarna och återgå till programmeringsläge. 26
