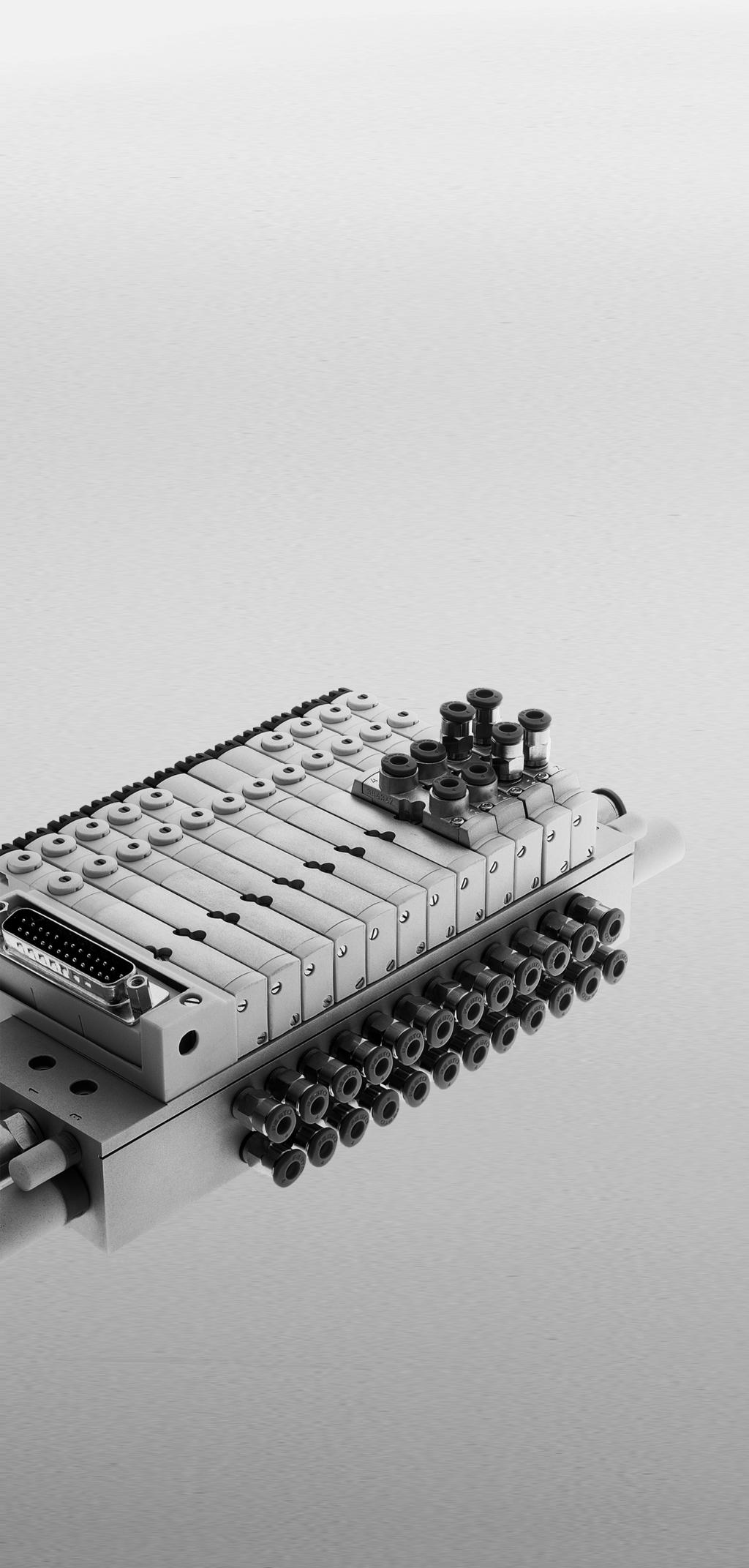

1 Compact performance smart cubic Pneumatik manual CPA SC ventil terminal CPA SC basblock med individuell elanslutning CPA SC... Manual sv 0412b [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Original de Utgåva sv 0412b Beteckning P.BE CPASC SV Artikelnummer E (Festo AG & Co. KG, D Esslingen, 2004) Hemsida: E post: service_international@festo.com Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras; ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndsansvar. Alla rättigheter förbehålls, särskilt rätten att inlämna patent, bruksmönster eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning Målgrupp Service Instruktioner till denna manual Viktiga användaranvisningar Förkortningar V V V VI X XII 1. Komponentöversikt CPA SC ventilterminalen Översikt över varianter Komponentbeskrivning CPA SC ventilterminal CPA SC blockmonterade ventiler med individuell elanslutning Pneumatikkomponenternas ID koder Anslutnings och manöverdon på CPA SC ventilterminalen Anslutnings och manöverdon på CPA SC ventilen med individuell elanslutning Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering av reläskenan Väggmontering CPA SC blockmonterade ventiler med individuell elanslutning Montering av MM skydd (tillval) Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Pilotstyrning av ventilspolar (pilottilluft) III

6 Innehåll och allmänna säkerhetsföreskrifter 3.3 Tryckzonseparering Vakuum /lågtrycksdrift Anslutning av CPA SC ventilterminal / basblock med individuell elanslutning Ansluta pneumatikslangar Lossa de pneumatiska anslutningarna Anslutning av elkablar Ventilernas adressbeläggning Idrifttagning Allmänna anvisningar Före idrifttagning Tryckstegring av tryckmatningen Manuellt manöverdon (MM) Testa ventilerna och kombinationen av ventil och arbetselement LED indikering av ventilerna Felsökning Funktionsstörningar Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av CPA SC ventilterminalen Byte av CPA SC komponenter Byte av ventil eller reservplattor Montering/demontering av tryckzonens separeringselement A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör från Festo A 13 A.3 Översikt över ventilplattor A 15 B. Sökordsförteckning B 1 IV

7 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning CPA SC ventilterminaler resp. CPA SC blockmonterade ventiler med individuell elanslutning som dokumenteras i denna manual är avsedda för att monteras i en maskin resp. en automatiseringsteknisk anläggning. Det är mycket viktigt att de säkerhetstekniska anvisningarna i den här manualen samt avsedd användning av resp. CPA SC ventilterminal och CPA SC blockmonterade ventiler beaktas. CPA SC ventilterminalerna resp. CPA SC blockmonterade ventiler ska endast användas på följande sätt: enligt föreskrifter inom industri. i originaltillstånd utan egna förändringar. Endast de ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända. i tekniskt felfritt skick. Vid anslutning av i handeln förekommande tillbehör, t.ex. arbetselement, ska angivna gränsvärden för tryck, temperaturer, elektriska data, moment etc följas. Följ gällande lagar och bestämmelser. Målgrupp Denna manual riktar sig enbart till utbildad fackpersonal inom styr och reglerteknik, som har erfarenhet av montering, installation, idrifttagning, underhåll och modifiering av pneumatiska komponenter. Service Kontakta närmaste Festo serviceavdelning vid tekniska problem. V

8 Innehåll och allmänna säkerhetsföreskrifter Instruktioner till denna manual Föreliggande manual innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av CPA SC ventilterminaler och CPA SC med basblock med individuell elanslutning. Den beskriver enbart pneumatiska komponenter och omfattar de i följande tabell listade varianterna av ventilterminaler och basblock med individuell elanslutning. Ventilterminaler Elsystemsvarianter Fältbussdirektanslutning (DI anslutning) Information om elsystem/ elektronik: Se elektronikmanual för CPA SC DN Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Tab. 0/1: Elektriska anslutningsvarianter för CPA SC ventilterminal med fältbussdirektanslutning DeviceNet" VI

9 Innehåll och allmänna säkerhetsföreskrifter Ventilterminaler Elsystemsvarianter Multipolanslutning med D sub honkontakt (MP anslutning) Information om elsystemet se produktbilaga. Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Multipolanslutning med kontaktlist för flatkabel (FL anslutning) Information om elsystemet se produktbilaga. Tab. 0/2: Elektriska anslutningsvarianter för ventilterminal med multipolanslutning VII

10 Innehåll och allmänna säkerhetsföreskrifter Ventilterminaler Elsystemsvarianter Plugin anslutning (PI anslutning) Information om elsystemet finns i den här manualen. Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Horizontal Connector (HC anslutning) Information om elsystemet finns i den här manualen. Tab. 0/3: Elektriska anslutningsvarianter för ventilterminal med individuell anslutning VIII

11 Innehåll och allmänna säkerhetsföreskrifter CPA SC basblock med individuell elanslutning Elsystemsvarianter Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Plugin anslutning (PI anslutning) Information om elsystem/ elektronik: finns i den här manualen. Horizontal Connector (HC anslutning) Information om elsystem/ elektronik: finns i den här manualen. Tab. 0/4: Elektriska anslutningsvarianter för blockmonterade ventiler Denna manual innehåller dokumentation för ventilplattor med ID kod B, E, G, I, J, K, M, N och X (se bilaga A). IX

12 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna manual innehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Försiktighet, Notera), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person och sakskador kan uppstå, om inte anvisningen följs. Försiktighet... innebär att person och sakskador kan uppstå, om inte anvisningen följs. Notera... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att enheten skadas. X

13 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Miljö: Information om miljövänlig användning av Festo produkterna. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. XI

14 Innehåll och allmänna säkerhetsföreskrifter Förkortningar Följande produktspecifika begrepp och förkortningar används i denna manual: Begrepp/förkortning Basblock CP CPA SC ventilterminal DI anslutning FL anslutning Halvmuffventil HC anslutning ID kod (ID) Komponenter MM MP anslutning Multipolnodsventil Betydelse Anslutningslock: Enhet för montering av multipolnodsventiler och reservplattor Med anslutning för tilluft (1, 12/14) och frånluft (3, 5, 82/84) Med arbetsanslutningar (2, 4) Med tryckutjämningshål (L) PRS block: Enhet för montering av halvmuffventil och reservplattor Med anslutning för tilluft (1, 12/14) och frånluft (3, 5, 82/84) Utan arbetsanslutningar Med tryckutjämningshål (L) Compact Performance Compact Performance anslutningsplatta Smart Cubic ventilterminal (typ 82) med HC, PI, FL eller MP anslutning. CPA SC ventilterminal variant fältbussdirekt DeviceNet" CPA SC ventilterminal, variant med 26 polig multipolkontaktlist för flatkablar enligt DIN EN Via denna kontaktlist ansluts alla ventilspolar centralt. En ventilplatta utan arbetsanslutningar (2, 4) på ventilen. Avsedd för montering på PRS block (se basblock). En variant av CPA SC där alla ventilplattor har en horisontell anslutning. Via denna anslutning elansluts alla ventiler med en särskild kabel. Identifieringskod. Den är vanligen tryckt på de aktuella komponenterna. Med hjälp av den här koden kan komponenterna identifieras (se Tab. 1/12). Samlingsbegrepp för basblock, ventil och reservplattor Manuella manöverdon CPA SC ventilterminal, variant med 25 polig multipol D sub anslutning. Via denna anslutning ansluts alla ventilspolar centralt. En ventilplatta utan arbetsanslutningar (2, 4). Får endast monteras på anslutningslock (se basblock). XII

15 Innehåll och allmänna säkerhetsföreskrifter Begrepp/förkortning PI anslutning Reservplatta Slanganslutning Ventilplatta Betydelse En variant av CPA SC där alla ventilplattor har en plugin anslutning (vertikal anslutning). Motsvarande basblock har kontaktsocklar för koppling av ventilspolarna. Platta utan ventilfunktion som används för att reservera tomma platser. Anslutning av matningsledningar (slangar) till CPV SC Platta med monostabil, bistabil eller mittlägesventil Tab. 0/5: Produktspecifika begrepp och förkortningar XIII

16 Innehåll och allmänna säkerhetsföreskrifter XIV

17 Komponentöversikt Kapitel 1 1 1

18 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt CPA SC ventilterminalen Översikt över varianter Komponentbeskrivning CPA SC ventilterminal CPA SC blockmonterade ventiler med individuell elanslutning Pneumatikkomponenternas ID koder Anslutnings och manöverdon på CPA SC ventilterminalen Anslutnings och manöverdon på CPA SC ventilen med individuell elanslutning

19 1. Komponentöversikt Kapitelinnehåll Detta kapitel ger följande information om CPA SC ventilterminalen: Ventilterminalens anslutningsvarianter och komponenter Maximalt antal ventilplatser Pneumatikkomponenternas ID koder Anslutnings, indikerings och manöverdon Ytterligare information Information om den elektriska multipolen finns i beskrivningen CPA SC multipolanslutning. 1 3

20 1. Komponentöversikt 1.1 CPA SC ventilterminalen Festo stöder automatiseringen på maskinnivå med CPA SC serien. Det stora urvalet i denna serie gör att du kan integrera CPA SC optimalt i din maskin eller anläggning. P.g.a. sina små mått kan CPA SC monteras nära de arbetselement som ska styras. Detta möjliggör användning av korta tryckluftsslangar. På så sätt minimeras strömnings förlusterna och tiderna för på och avluftning av tryckslangarna förkortas. Detta är möjligt tack vare användning av mycket kompakta ventiler med tillräcklig genomströmning, vilket hjälper till att reducera kostnaderna. 1 4

21 1. Komponentöversikt Översikt över varianter CPA SC serien finns i följande utföranden: Pneumatiska varianter 1) Multipolnodsventil 2) 3) Halvmuffventil 2) 3) 1) Illustrationerna visar de pneumatiska varianterna med CPA ventilterminal som exempel. De gäller i motsvarande form även för CPA SC basblock med individuell elanslutning. 2) Ventilernas basblock finns i olika utföranden: Basblock för multipolnodsventiler har arbetsanslutningar (2, 4). Basblock för halvmuffventiler har inga arbetsanslutningar, eftersom de sitter på halvmuffventilerna. Halvmuffventiler kan även monteras på basblock för multipolnodsventiler. Då försluts resp. arbetsanslutningar på basblocket. 3) Basblock för multipolnods och halvmuffventiler finns för följande pilot varianter: Basblock för intern styrtilluft. Kännetecken: Anslutning 12 är kulformad. Basblock för extern styrtilluft. Kännetecken anslutning 12 med gänganslutning. Tab. 1/1: Pneumatiska varianter av CPA SC ventilterminalen 1 5

22 1. Komponentöversikt CPA SC ventilterminal resp. CPA SC blockmonterade ventiler finns med följande typer av elektrisk anslutning: Elektriska varianter Endast CPA SC ventilterminal Multipolanslutning, sub D (MP anslutning) CPA SC ventilterminal och CPA SC basblock med individuell elanslutning 1) Plugin anslutning (PI anslutning) Fältbussdirektanslutning, (DI anslutning) Multipolanslutning med kontaktlist för flatkabel (FL anslutning) Horizontal Connector (HC anslutning) 1) Illustrationerna visar de elektriska varianterna med CPA SC ventilterminal som exempel. Vid HC och PI anslutning gäller de även för CPA SC basblock med individuell elanslutning. Tab. 1/2: Elektriska varianter av CPA SC ventilterminalen 1 6

23 1. Komponentöversikt CPA SC ventilterminal CPA SC ventilterminal med DI anslutning Max 32 ventilspolar på max 24 ventilplatser kan styras. Enligt följande tabell kan på ventilplatserna som betecknas med 1" endast ventiler med en spole (ventiler med ID kod M resp. X) drivas. Alla andra ventilplatser kan utrustas godtyckligt. Anmärkning till tabellen: Ant. VP = antal ventilplatser Ant. VP Ventilplats VP Tab. 1/3: Antal styrbara magnetspolar per ventilplats vid CPA SC med DN anslutning 1 7

24 1. Komponentöversikt CPA SC ventilterminal med MP anslutning och FL Max 20 ventilspolar på max 20 ventilplatser kan styras. Enligt följande tabell kan på ventilplatserna som betecknas med 1" endast ventiler med en spole (ventiler med ID kod M resp. X) drivas. Alla andra ventilplatser kan utrustas godtyckligt. Anslutningen görs via den 25 poliga sub D multipolkontakten (MP anslutning) eller den 26 poliga multipolkontaktlisten för flatkablar (FL anslutning) enligt DIN EN Anmärkning till tabellen: Ant. VP = antal ventilplatser Ant. VP Ventilplats VP ) ) Endast CPA SC med MP anslutning Tab. 1/4: Antal styrbara magnetspolar per ventilplats vid CPA SC med MP och FL anslutning 1 8

25 1. Komponentöversikt CPA SC ventilterminal med PI anslutning CPA SC ventilterminal med HC anslutning Den här ventilterminalen finns med 2, och 16 ventil platser. Elektrisk anslutning sker via plugin kontakter med kabel. Kontakterna är monterade på basblocket. Den här ventilterminalen finns med 2, och 16 ventil platser. Elektrisk anslutning av ventilspolarna sker via separata kontakter. Max 32 ventilspolar kan styras. CPA SC basblock med individuell elanslutning CPA SC med HC anslutning Vid dessa basblock med individuell elanslutning ansluts ventilspolarna direkt på ventilen. CPA SC med PI anslutning Vid dessa basblock med individuell elanslutning ansluts ventilspolarna via en plugin kontakt. Kontakten är monterad på basblocket. Notera De blockmonterade ventilerna kan inte utrustas med ventilplattan ID kod X (3/2 ventiler, utgångsläge stängt och extern tryckmatning). 1.2 Komponentbeskrivning En översikt över ventilplattorna finns i detta kapitel i tabellen Ventilplatskomponenternas ID koder". 1 9

26 1. Komponentöversikt CPA SC ventilterminal CPA SC ventilterminalen kan erhållas i följande kombinationer: Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler Fältbussdirektanslutning DeviceNet" Multipolnodsventil Reservplatta Basblock för halvmuffventiler Halvmuffventil Tab. 1/5: Komponenter i CPA SC ventilterminalen med multipolnods eller halvmuffventiler och fältbuss direktanslutning DeviceNet" (DI anslutning) 1 10

27 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler 25 polig sub D multipolanslutning (MP anslutning) Multipolnodsventil Reservplatta Alternativ: 26 polig multipolkontaktlist för flatkabel (FL anslutning) Tab. 1/6: Komponenter i CPA SC ventilterminalen med multipolnodsventiler och elektrisk multipolanslutning (MP resp. FL anslutning) 1 11

28 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för halvmuffventiler 25 polig sub D multipolanslutning Halvmuffventil Reservplatta Alternativ: 26 polig multipolkontaktlist för flatkabel Tab. 1/7: Komponenter i CPA SC ventilterminalen med halvmuffventiler och elektrisk multipolanslutning (MP resp. FL anslutning) 1 12

29 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler Plugin kontakt Multipolnodsventil Reservplatta Basblock för halvmuffventiler Halvmuffventil Tab. 1/8: Komponenter i CPA SC ventilterminalen med multipolnods eller halvmuffventiler och plugin anslutning (PI anslutning) 1 13

30 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler Horizontal Connector Multipolnodsventil Reservplatta Basblock för halvmuffventiler Halvmuffventil Tab. 1/9: Komponenter i CPA SC ventilterminalen med multipolnods eller halvmuffventiler och Horizontal Connector (HC anslutning) 1 14

31 1. Komponentöversikt Max antal ventilplatser på de olika CPA SC ventilterminal varianterna framgår av följande tabell: CPA SC ventilterminal Max antal ventilplatser HC anslutning PI anslutning MP anslutning FL anslutning DI anslutning Vid användning av endast ventilplattor som är bestyckade med vardera en ventilspole. Vid användning av endast ventilplattor som är bestyckade med vardera två ventilspolar. 1) 1) ) 1) 1) Max antal styrbara ventilspolar ) Vid CPA SC ventilterminaler med HC eller PI anslutning är max. antal ventilplatser begränsade till 16 platser genom basblocket. 2) Vid denna CPA SC ventilterminal med DI anslutning stöder de första 8 ventilplatserna styrning av 2 ventilspolar. Mer information om bestyckning av ventilterminalen finns i elektronikmanualen CPA SC. Tab. 1/10:Max antal ventilplatser 1 15

32 1. Komponentöversikt CPA SC blockmonterade ventiler med individuell elanslutning CPV SC blockmonterade ventiler kan erhållas i följande kombinationer: Basblock Elektrisk anslutning Ventil Basblock med individuell elanslutning för multipolnoder eller halvmuffventiler Plugin anslutning med adapter (PI anslutning) Multipolnodsventil med PI anslutning Halvmuffventil med PI anslutning Alternativ: Horizontal Connector (HC anslutning) Multipolnodsventil med HC anslutning Halvmuffventil med HC anslutning Tab. 1/11:Komponenter i CPA SC blockmonterade ventiler med individuell elanslutning 1 16

33 1. Komponentöversikt Pneumatikkomponenternas ID koder Med hjälp av ID koden kan du fastställa med vilka ventilplattor din CPA SC ventilterminal resp. CPA SC basblock med individuell elanslutning är bestyckade. Koden finns tryckt på ventilplattans ovansida. ID kod B E G I J K M N X Pneumatiska komponenter Ventilplatta med 5/3 ventil, påluftad i mittläget Ventilplatta med 5/3 ventil, avluftad i mittläget Ventilplatta med 5/3 ventil, spärrad i mittläget Ventilplatta med två 2/2 ventiler, spärrade i utgångsläget Vid tvåtrycksdrift: drifttryck via anslutning 1 resp. anslutning 5 Vid vakuumdrift: drifttryck via anslutning 1, vakuum vid anslutning 5 (t.ex. för vakuumomkoppling med utkastningsimpuls) Se även anvisningar i kapitlet 3.3 tryckzonsseparering och 3.4 vakuum /lågtrycksdrift samt i bilagan A.3 Översikt över ventilplattor. Ventilplatta med bistabil 5/2 ventil Ventilplatta med två 3/2 ventiler, spärrade i utgångsläget Ventilplatta med 5/2 ventil, monostabil Ventilplatta med två 3/2 ventiler, öppna i utgångsläget Ventilplatta med 3/2 ventil, utgångsläge stängd, extern tryckmatning (inte avsedd i kombination med blockmonterade ventiler). Tab. 1/12: ID koder för ventilplatskomponenterna Ytterligare information om ventilplattorna finns i bilaga A. 1 17

34 1. Komponentöversikt Anslutnings och manöverdon på CPA SC ventilterminalen På CPA SC ventilterminalen finns följande pneumatiska anslutnings och manöverdon: Ventilterminal med multipolnodsventiler Ventilterminal med halvmuffventiler MM skydd (tillval) 2 MM (per pilotventil, med eller utan vridlås) 3 Arbetsanslutningar (2, 4) på multipolnoden (per ventilplats) eller på ventilen 4 Tilluftsanslutningar (1, 12/14), frånluftsanslutningar (3, 5, 82/84) och tryckutjämningsanslutning (L) på höger och vänster sida om anslutningslocket Bild 1/1: CPA SC ventilterminal: Pneumatiska anslutnings och manöverdon 1 18

35 1. Komponentöversikt På CPA SC ventilterminalen med fältbussdirektanslutning DeviceNet" finns följande elektriska anslutnings och indikeringsdon: Konfigurationsomkopplare, på baksidan 2 Klämma med märkskylthållare, på baksidan (tillval) 3 Gul LED, styrmagneternas signalstatus 4 Spår för märkskylt (tillval) 5 Anslutning för CP moduler 6 Anslutning för spänningsmatning 8 Anslutning för fältbuss 9 Fältbuss LED: PS Power System": Matnings spänning elektronik (och givare i en CP ingångsmodul) PL Power Load": Matningsspänning ventiler (och ventiler/utgångar i CP utvidgningsslinga) SF CP systemfel NET Nätverksstatus DeviceNet MOD Modulstatus DeviceNet 7 Jordningsanslutning Bild 1/2: CPA SC ventilterminal med DI anslutning: Elektriska anslutnings och indikeringselement 1 19

36 1. Komponentöversikt På CPA SC ventilterminalen med MP eller FL anslutning finns följande elektriska anslutnings och indikeringsdon: Gul LED, styrmagneternas signalstatus 2 Spår för märkskylt (tillval) 3 Klämma med textfält (tillval) 4 Multipolanslutning (D sub eller kontaktlist för flatkabel), kan vridas 90 Bild 1/3: CPA SC ventilterminal med MP eller FL anslutning: Elektriska anslutnings och indikeringselement 1 20

37 1. Komponentöversikt På CPA SC ventilterminalen med PI anslutning finns följande elektriska anslutnings och indikeringsdon: Gul LED, styrmagneternas signalstatus 2 Spår för märkskylt (tillval) 3 Textfältklämmor (tillval) 4 Plugin anslutning och kontakt Bild 1/4: CPA SC ventilterminal med PI anslutning: Elektriska anslutnings och indikeringselement 1 21

38 1. Komponentöversikt På CPA SC ventilterminalen med HC anslutning finns följande elektriska anslutnings och indikeringsdon: Gul LED, pilotventilernas signalstatus 2 Horizontal Connector och anslutningskabel med kontakt 3 Textfältklämmor (tillval) Bild 1/5: CPA SC ventilterminal med HC anslutning: Elektriska anslutnings och indikeringselement 1 22

39 1. Komponentöversikt Anslutnings och manöverdon på CPA SC ventilen med individuell elanslutning På CPA SC ventilen med individuell elanslutning finns följande pneumatiska anslutnings och manöverdon: Blockmonterad multipolnodsventil Blockmonterad halvmuffventil MM skydd (tillval) 2 MM (per pilotventil, med eller utan vridlås) 3 Arbetsanslutningar (2, 4) på anslutningsblock resp. på ventilen 4 Tilluftsanslutningar (1, 12/14), frånluftsanslutningar (3, 5, 82/84) och tryckutjämningsanslutning (L). Bild 1/6: CPA SC basblock med individuell elanslutning: Pneumatiska anslutnings och manöverdon 1 23

40 1. Komponentöversikt På CPA SC ventilen med individuell elanslutning och med PI eller HC anslutning finns följande elektriska anslutnings och indikeringsdon: PI anslutning 1 HC anslutning Gul LED, pilotventilernas signalstatus 2 Plugin anslutning och anslutningskabel med kontakt 3 Textfältklämmor (tillval) 4 Horizontal Connector och anslutningskabel med kontakt Bild 1/7: CPA SC basblock med individuell elanslutning: Elektriska anslutnings och indikeringselement 1 24

41 Montering Kapitel 2 2 1

42 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering av reläskenan Väggmontering CPA SC blockmonterade ventiler med individuell elanslutning Montering av MM skydd (tillval)

43 2. Montering Kapitelinnehåll I det här kapitlet beskrivs montering och demontering: av CPA SC ventilterminalen på en fästyta resp. reläskena av manöverdonskydd Ytterligare information Information om byte eller utökning av pneumatik komponenter finns i kap

44 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas ska följande kopplas bort: tryckluftsmatning matningsspänning. Notera Var försiktig vid all hantering av CPA SC ventilterminalens komponenter. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2 4

45 2. Montering 2.2 Monteringsvarianter CPA SC ventilterminalen kan monteras i en anläggning eller maskin på följande sätt: Montering Montering på reläskena Väggmontering Manual CPA SC ventilterminalen är avsedd för montering på reläskena (reläskena enligt EN 50022). För montering på reläskena sätts en monteringssats fast på baksidan av ventilterminalen som kan användas för att hänga in ventilterminalen i reläskenan. Läs anvisningarna om vibrationer och stötar för CPA SC ventilterminaler med fältbussdirekt (se bilaga A Tekniska data"). Använd detta monteringssätt när du vill montera CPA SC ventilterminalen på en maskin. För väggmontering finns 4 hål på CPA SC ventilterminalens basblock (se Tab. 2/2). Tab. 2/1: Monteringstyper för MPA ventilterminalen Notera Montera CPA SC ventilterminalen så att det finns tillräckligt med utrymme för värmeavledning, och beakta gränsvärdena för temperaturområdet (se Tekniska data). 2 5

46 2. Montering Montering/demontering av reläskenan Försiktigt Läs anvisningarna om vibrationer och stötar för CPA SC ventilterminaler med fältbussdirekt (se bilaga A Tekniska data"). Montering på reläskena utan klämstycken är inte tillåten. Vid snett monteringsläge eller vid svängande belastning ska reläskenans klämenhet säkras ytterligare mot att glida ur läge, m.h.a. lämpliga låsskruvar (se Bild 2/1) mot att lossna/öppnas oavsiktligt. För montering av CPA SC ventilterminalen på reläskena krävs monteringssats CPASC1 BG NRH. Denna sats består av 2 skruvar M4x10 och 2 klämstycken. Montering Gör så här: 1. Säkerställ att fästytan kan bära CPA SC ventilterminalen (vikt se Bilaga A). 2. Montera reläskenan (bärskena EN x7,5; bredd 35 mm, höjd 7,5 mm). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 3. Fäst reläskenan med ca 100 mm mellanrum på fästytan. 4. Montera reläskenans klämenheter på CPA SC ventil terminalens baksida (se Bild 2/1). 5. Haka fast CPA SC ventilterminalen på reläskenan (se Bild 2/1, pil A). 6. Sväng CPA SC ventilterminalen mot reläskenan (se Bild 2/1, pil B). Se till att klämstycket ligger vinkelrätt mot reläskenan. 2 6

47 2. Montering 1 Reläskena 2 Reläskenans klämstycke 3 Skruv för fästning av klämenhet för reläskena 4 Självgängande spårskruv M4x10 till reläskenans klämstycke 5 Reläskenans klämstycke ÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÖÖÖ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔ Ô (A) (B) Bild 2/1: Montering av CPA SC ventilterminal på reläskena 7. Placera klämstycket på högkant mot reläskenan. Hindra CPA SC ventilterminalen från att glida eller tippa genom att dra åt låsskruven på båda sidor med 1,3 Nm. Demontering Gör så här: 1. Lossa låsskruven i reläskenans klämenhet (för skruvarnas position, se Bild 2/2). Säkerställ att klämstycket ligger vinkelrätt mot reläskenan. 2. Sväng CPA SC ventilterminalen från reläskenan framåt. 3. Lyft CPA SC ventilterminalen från reläskenan. 2 7

48 2. Montering 1 Reläskena 2 Självgängande spårskruv M4x10 till reläskenans klämstycke 3 Reläskenans klämstycke ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÖÖ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ Ô (A) (B) Bild 2/2: Demontering av CPA SC ventilterminalen från reläskenan Väggmontering För väggmontering finns 4 hål i de olika basblocken (se Tab. 2/2). Montering Gör så här: 1. Säkerställ att fästytan kan bära CPA SC ventilterminalen (vikt se Bilaga A). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2 8

49 2. Montering 2. Borra fyra monteringshål i fästytan (hålavstånd se Tab. 2/2) ,55 + 0,1 13,95 + 0, DI anslutning MP /FL anslutning PI anslutning HC anslutning 1 64,2 ± 0,1 mm 13,5 ± 0,1 mm 13,5 ± 0,1 mm 13,5 ± 0,1 mm 2 7,5 mm + (10,5 mm x antal ventilplatser) 33 mm + (10,5 mm x antal ventilplatser) 7,5 mm + (10,5 mm x antal ventilplatser) 8 mm + (10,5 mm x antal ventilplatser) 3 13,5 ± 0,1 mm 13,5 ± 0,1 mm 13,5 ± 0,1 mm 12,0 ± 0,1 mm 4 Hål (Ø 3,6 mm) för väggmontering Tab. 2/2: CPA SC ventilterminal: fästhålens läge och avståndsmått 3. Skruva fast CPA SC ventilterminalen med fyra M3 skruvar av tillräcklig längd på fästytan (åtdragningsmoment 1 Nm). 2 9

50 2. Montering Demontering Gör så här 1. Märk alla elektriska och pneumatiska matningsledningar. 2. Lossa alla matningsledningar (se kapitel 3). 3. Om CPA ventilterminalen monterats hängande, säkra den mot att falla ned innan du lossar den från fästytan. 4. Lossa fästskruvarna i basblocket (fästskruvarnas position se Tab. 2/1). 5. Avlägsna CPA ventilterminalen från fästytan. 2.3 CPA SC blockmonterade ventiler med individuell elanslutning CPA SC blockmonterade ventiler är avsedda för väggmontering i en anläggning eller maskin. Gör så här: 1. Säkerställ att fästytan kan bära de CPA SC blockmonterade ventilerna (vikt se bilaga A). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2. Borra två monteringshål i fästytan (hålavstånd se bild). 2 10

51 2. Montering Horisontella fästhål 6,8 41 Vertikala fästhål ,3 10 2,8 + 0,1 49,3 + 0,1 1 Monteringshål Bild 2/3: CPA SC blockmonterade ventiler: monteringshålens läge och avståndsmått 3. Montera CPA SC blockmonterade ventiler med fyra M3 skruvar av tillräcklig längd på fästytan (åtdragningsmoment 1 Nm). 2.4 Montering av MM skydd (tillval) För att förhindra oavsiktlig aktivering av de manuella manöverdonen kan de förses med skydd. Gör så här: Kläm fast skydden i de manuella manöverdonens snäppfästen (se bild): 2 11

52 2. Montering 1 Skydd 2 Manuella manöverdon (MM) 1 2 Bild 2/4: Montering av MM skydd 2 12

53 Installation Kapitel 3 3 1

54 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Pilotstyrning av ventilspolar (pilottilluft) Tryckzonseparering Vakuum /lågtrycksdrift Anslutning av CPA SC ventilterminal / basblock med individuell elanslutning Ansluta pneumatikslangar Lossa de pneumatiska anslutningarna Anslutning av elkablar Ventilernas adressbeläggning

55 3. Installation Innehåll i detta kapitel I detta kapitel beskrivs hur CPA SC ventilterminalen ansluts med kablar och slangar. I huvudsak tas följande upp: Allmänna anvisningar för förbehandling av tryckluft och slangdragning Anvisningar om styrning av ventilspolar med intern eller matad pilottilluft Anvisningar för drift av ventilterminaler med tryckzonseparering Anvisningar för vakuum /lågtrycksdrift Montering av de kvalitetsgodkända förskruvningarna Anslutning av spänningsmatning Jordning av ventilterminalen Ventilernas adressbeläggning Ytterligare information Anvisningar för anslutning av den elektriska multipolen finns i produktbilagan. 3 3

56 3. Installation 3.1 Förbehandling av tryckluft Försiktigt Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Försiktigt För hög restoljehalt i tryckluften förkortar ventilterminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehalten inte överstiga 0,1 mg/m 3 (se ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN 51524, del 1 3) eller motsvarande oljor som baseras på polyalfaolefiner (PAO) får restoljehalten inte överstiga 5 mg/m 3 (se ISO , klass 4). Du undviker därmed funktionsstörningar hos ventilerna. En högre restoljehalt än så är inte tillåten oavsett vilken kompressorolja som används, eftersom grundsmörjmedlet då sköljs bort med tiden Drift med dimsmord tryckluft Kör om möjligt din anläggning med tryckluft som inte är dimsmord. Det skonar miljön. Festos pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. 3 4

57 3. Installation Försiktigt Drift med dimsmord tryckluft leder till att initalsmörjningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Försiktigt Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som anges i katalogen (DIN HLP32, grundviskositet 32CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Du undviker därmed funktionsstörningar hos ventilerna. Ställ in dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max 1 droppe/minut eller 0,5 till 5 droppar/1000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera den cylinder som är längst bort från dimsmörjaren. 2. Kontrollera ventilterminalen som startar denna cylinder. 3 5

58 3. Installation 3. Ta bort ljuddämparen (om befintlig) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas lätt gul. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är flatljuddämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3.2 Pilotstyrning av ventilspolar (pilottilluft) Försiktigt Använd endast CPA SC ventilterminalen med tryckluft eller inerta gaser (t.ex. kväve). Ventilterminaler med externt matad pilottilluft: Undvik i möjligaste mån att dimsmörja ovan nämnda medier för pilottilluften (anslutningarna 12/14). Beakta i annat fall anvisningarna i avsnittet Förbehandling av tryckluft". Ventilterminaler med internt avgrenad pilottilluft: Undvik i möjligaste mån att dimsmörja ovan nämnda medier för matningsluften (anslutning 1). Beakta i annat fall anvisningarna i avsnittet Förbehandling av tryckluft". Ventilspolarna kan drivas med intern eller matad pilottilluft beroende på basblocket. Vilken styrningsvariant din CPA SC ventilterminal är anpassad för framgår av nedan följande egenskaper (se tabell). 3 6

59 3. Installation Styrningsvariant Pilotluftsanslutning 12/14 på basblocket Drift med matad pilottilluft Märkt öppen gänganslutning 12/14. Drift med intern pilottilluft Inte märkt, anslutning 12/14 stängd. Tab. 3/1: Kännetecken för styrningsvarianter Intern pilottilluft Om arbetstrycket ligger mellan 3 och 8 bar, kan ventilspolarnas pilotstyrning drivas med internt avgrenad pilottilluft. Pilottilluften i basblocket avgrenas då från matningskanal 1. Notera Intern pilottilluft avgrenas centralt för alla ventilspolar från matningskanal 1. Detta gäller även då CPA SC ventilterminalen drivs med flera tryckzoner (se Bild 3/1). Extern pilottilluft Om drifttrycket ligger under 3 bar eller över 8 bar måste pilotstyrningen av ventilspolar ske med matad pilottilluft. Pilottilluften tillförs då externt via anslutningen 12/14. Notera Använd reglerad matad pilottilluft ( bar). På så sätt är säker, störningsfri drift av ventilterminalen möjlig även vid t.ex. varierande drifttryck. Den externa pilottilluften matas in för alla ventilspolar centralt via pilotluftsanslutningen 12/14 till höger eller vänster på basblocket. Detta gäller även då CPA SC ventilterminalen drivs med olika tryckzoner (se Bild 3/1). Ställ in den externa pilottilluften motsvarande drifttrycket (se diagram i bilaga A Tekniska data"). 3 7

60 3. Installation 3.3 Tryckzonseparering CPA SC ventilterminalen kan drivas med maximalt 2 tryck zoner. De här tryckzonerna bildas med hjälp av separeringselement som kan sättas in i matningskanalen (1) och i frånluftskanalerna (3 resp. 5). Notera Om ventiler drivs ska arbetselementen med stor volym styras i en separat tryckzon. Då undviks baktrycks problem i frånluftskanalerna 3 och 5. Driv ventilplattorna med ID kod I (2x2/2 ventil) i en separat tryckzon med separerad frånluftskanal 5 när CPA SC ventilterminalen även är utrustad med andra ventilplattor. Notera Beakta att ventilplattorna har upp till 20 % mindre flöde på grund av separeringselementet på följande ventilplatser: ventilplatsen där fixeringsstiftet sitter och de båda ventilplatserna intill. Tänk också på att kanalerna 12/14 och 82/84 inte är spärrade vid tryckzonseparering. Pilotstyrning av samtliga ventilspolar, oavsett om de drivs med intern eller matad pilottilluft, avgrenas resp. matas alltid centralt. 3 8

61 3. Installation Pilotstyrning med matad pilottilluft 12/ Matningsanslutningar tryckzon 1 2 Pilotluftsanslutning 12/14 till vänster och till höger på basblocket (endast vid basblock för matad pilottilluft) 3 Tryckzon 1 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/1: Exempel CPA SC, 2 tryckzoner, pilotstyrning av matad pilottilluft Pilotstyrning med intern pilottilluft Notera Beakta vid CPA SC ventilterminalen med MP, FL eller DI anslutning och pilotstyrning med intern pilottilluft: Pilottilluften avgrenas centralt för alla ventilspolar från matningskanal 1, till vänster i basblocket (se Bild 3/2): Den vänstra tryckzonen måste därför drivas med ett tryck mellan 3 och 8 bar). 3 9

62 3. Installation 2 1 S Matningsanslutningar tryckzon 1 2 Internt till vänster i basblocket avgrenad pilottilluft (endast ventilterminal med MP, FL eller DI anslutning) 3 Tryckzon 1 (drifttryck bar) 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/2: Exempel CPA SC med MP, FL eller DI anslutning, 2 tryckzoner, pilotstyrning med internt avgrenad pilottilluft Notera Beakta vid CPA SC ventilterminalen med HC eller PI anslutning och pilotstyrning med intern pilottilluft: Pilottilluften avgrenas centralt för alla ventiltspolar från matningskanal 1, till höger i basblocket (se Bild 3/3). Den högra tryckzonen måste därför drivas med ett tryck mellan 3 och 8 bar). 3 10

63 3. Installation 2 1 S Matningsanslutningar tryckzon 1 2 Internt till höger i basblocket avgrenad pilottilluft (vid ventilterminal med HC eller PI anslutning) 3 Tryckzon 1 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/3: Exempel CPA SC med PI eller HC anslutning, 2 tryckzoner, pilotstyrning med internt avgrenad pilottilluft Montering av tryckzonernas separeringselement beskrivs i kapitel

64 3. Installation 3.4 Vakuum /lågtrycksdrift Följande förutsättningar gäller för drift av CPA SC ventil terminalenvia tryckluftsanslutning 1 med vakuum eller lågtryck (> 0,9 till < 3 bar): ventilterminalen drivs med reglerad matad pilottilluft ventilterminalen är endast utrustad med följande ventilplattor och har 2 tryckzoner. Ventilplattor Tryckzon med vakuum eller lågtrycksmatning via anslutning 1 Tryckzon med övertrycksmatning 1) via anslutning 1 Tryckzonen är endast utrustad med följande ventilplattor: 5/2 ventil, monostabil (ID kod M) Bistabil 5/2 ventil (ID kod J) 5/3 ventil, (ID koder B, E och G) 3/2 ventil (ID kod X) se även följande anvisning. Ventilplattorna med ID kod N, K och I lämpar sig inte för vakuum resp. lågtrycksdrift med matning via anslutning 1! Tryckzonen kan dessutom utrustas med följande ventilplattor: 2x3/2 ventil (ID kod N, K) 2x3/2 ventil (ID kod I), se även följande anvisning 1) Enligt diagram Bild A/1 och Bild A/2 Tab. 3/2: Ventilplattor 3 12

65 3. Installation Notera Ventilplattor med ID kod X, 3/2 ventil: Den här ventilen är inte beroende av matningsanslutning 1 på ventilterminalen. Tryckluft eller vakuum ansluts vid denna ventil på anslutning 4. Ventilen avluftas via anslutning 3. Matning med pilottilluft sker via ventilterminalen. Ventilplattor med ID kod I, 2x2/2 ventil: På denna ventilplatta matas vakuum vid anslutning 5. Anslutning 5 kopplas av ventilspole 14. Drifttrycket befinner sig vid anslutning 2 och kan användas som utkastningsimpuls. Anslutning 2 kopplas av ventilspole 12. Driv ventilplattorna på CPA SC ventiliterminaler som även är utrustade med andra ventilplattor i en separat tryckzon med separerad avluftningskanal Anslutning av CPA SC ventilterminal / basblock med individuell elanslutning Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas ska följande kopplas bort: tryckluftsmatning matningsspänning. Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytor och hantering som strider mot hanteringsföreskrifterna för elektroniskt känsliga komponenter kan medföra att komponenterna förstörs. 3 13

66 3. Installation På basblock som är bestyckade med reservplattor bör arbetsanslutningarna (2 resp. 4) förslutas med blindpluggar resp. gängade blindpluggar för att skyddas mot smuts. För att garantera CPA SC ventilterminalens optimala effekt rekommenderas i följande fall anslutning av trycklufts och ev. frånluftsslangarna på båda sidor: när cylindrar med stor volym ska drivas med hög hastighet, när flera ventiler samtidigt ska kopplas om. Notera Om ventiler drivs ska arbetselementen med stor volym styras i en separat tryckzon. Då undviks baktrycksproblem i frånluftskanalerna 3 och Ansluta pneumatikslangar Notera Förslut alla anslutningar som inte används på CPA SC ventilterminalen med blindpluggar. Tryckutjämningshålet (anslutning L) får inte förslutas med blindplugg! Ordningsföljden för anslutning av arbetsanslutningarna beror på vilken sorts koppling som används: Koppling med sexkantshål: valfri ordningsföljd. Koppling med utvändig sexkant: monteras företrädesvis från vänster till höger (så att nyckeln kan röras fritt). 3 14

67 3. Installation Ansluta slangar Notera Lägg vid behov en passande tätningsring under M5 /M7 förskruvningarna resp. ljuddämparen för att undvika läckage. I allmänhet minskas luftgenomflödet vid användning av vinkelkopplingar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i resp. över kopplingens slanganslutning. 2. Dra vid behov klämringen 1 över slanganslutningen resp. dra åt klämskruven Anslutna slangar buntas för bättre anläggningsöversikt ihop med: slangbuntband eller en slangklämlist. 2 1 Bild 3/4: Montera slangar De pneumatiska anslutningarnas läge Läget för de pneumatiska anslutningarna är beroende av vilken variant av CPA SC som används (se bilder nedan). 3 15

68 3. Installation Variant med multipolnodsventiler 12/14 *) Tryckutjämningshål L 82/ Variant med halvmuffventiler /14 *) Tryckutjämningshål L 82/ *) Endast vid basblock som är avsedda för matad pilottilluft Bild 3/5: CPA SC ventilterminalernas pneumatikanslutningar med MP, FL eller PI anslutning 3 16

69 3. Installation Variant med multipolnodsventiler 12/14 *) 82/84 Tryckutjämningshål L Variant med halvmuffventiler /14 *) 82/84 Tryckutjämningshål L *) Endast vid basblock som är avsedda för matad pilottilluft Bild 3/6: Pneumatikanslutningar för CPA SC ventilterminaler med HC anslutning 3 17

70 3. Installation Basblock med multipolnodsventil Basblock med halvmuffventil /84 12/14 *) Tryckutjämningshål L 82/84 12/14 *) Tryckutjämningshål L *) Endast vid basblock med individuell elanslutning som är avsedda för matad pilottilluft Bild 3/7: Pneumatikanslutningar för CPA SC med basblock med individuell elanslutning 3 18

71 3. Installation Anslutningsmått för pneumatiska anslutningar Montera kopplingarna resp. ljuddämparna enligt följande tabell. Anslut därefter slangarna. CPA SC ventilterminal Ledning Anslutningsnr (ISO 5599) Anslutnings storlek (ISO 228) Anslutning *) Tryckluft/vakuum 1 G1/8" Kopplas på båda sidor av basblocket Matad pilottilluft 12/14 M5 Kopplas på båda sidor av basblocket Ventilernas frånluft 3 resp. 5 G1/8" Kopplas på båda sidor av basblocket för samlad avluftning för ljuddämpare Frånluft för pilotstyrning 82/84 M5 Kopplas på båda sidor av basblocket för samlad avluftning för ljuddämpare Arbetsluft/ vakuum 2/4 M5 Kopplas på basblocket vid multipolnodsventiler. Kopplas till ventilen vid halvmuffventilplattor. Tryckutjämning L M3, M5 Kopplas på båda sidor av basblocket Tryckutjämningen får inte förslutas med blindplugg! *) Beroende på er beställning är CPA SC redan bestyckad med QS kopplingar. Tab. 3/3: CPA SC ventilterminal: Anslutningarnas beläggning 3 19

72 3. Installation CPA SC basblock med individuell elanslutning Ledning Anslutningsnr (ISO 5599) Anslutnings storlek (ISO 228) Anslutning *) Tryckluft/vakuum, ventilernas frånluft, arbetsluft/ vakuum Matad pilottilluft Frånluft för pilotstyrning 1, 3/5 och 2/4 M5 Kopplas på basblocket 12/14 och 82/84 M3 Kopplas på basblocket Tryckutjämning L M3 Kopplas på basblocket *) Beroende på er beställning är CPA SC redan bestyckad med QS kopplingar. Tab. 3/4: CPA SC basblock med individuell elanslutning: Anslutningarnas beläggning Samlingsledningar Notera Vid flera system med centralt samlad avluftning: Använd backventiler i samlingsluftledningarna 3/5 resp. 82/84 för att undvika funktionsstörningar på grund av kvarvarande mottryck. 3 20

73 3. Installation System 1 Central 82/84 Samling 3/5 Central tryckutjämning System 2 Tryckutjämning Samling 82/84 Samling 3/5 Samling 82/84 Tryckutjämning Samling 3/5 Ventilterminal Central 3/5 Ventilterminal Bild 3/8: Samlingsledningar med backventil Lossa de pneumatiska anslutningarna Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Innan pneumatikslangarna på MPA ventilterminalen lossas ska följande steg utföras: Koppla från tryckluftsmatningen. Kontrollera att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement som styrs av ventiler som är stängda i utgångs eller mittläge. 3 21
