Ventilterminaler VTSA / VTSA F

Transkript

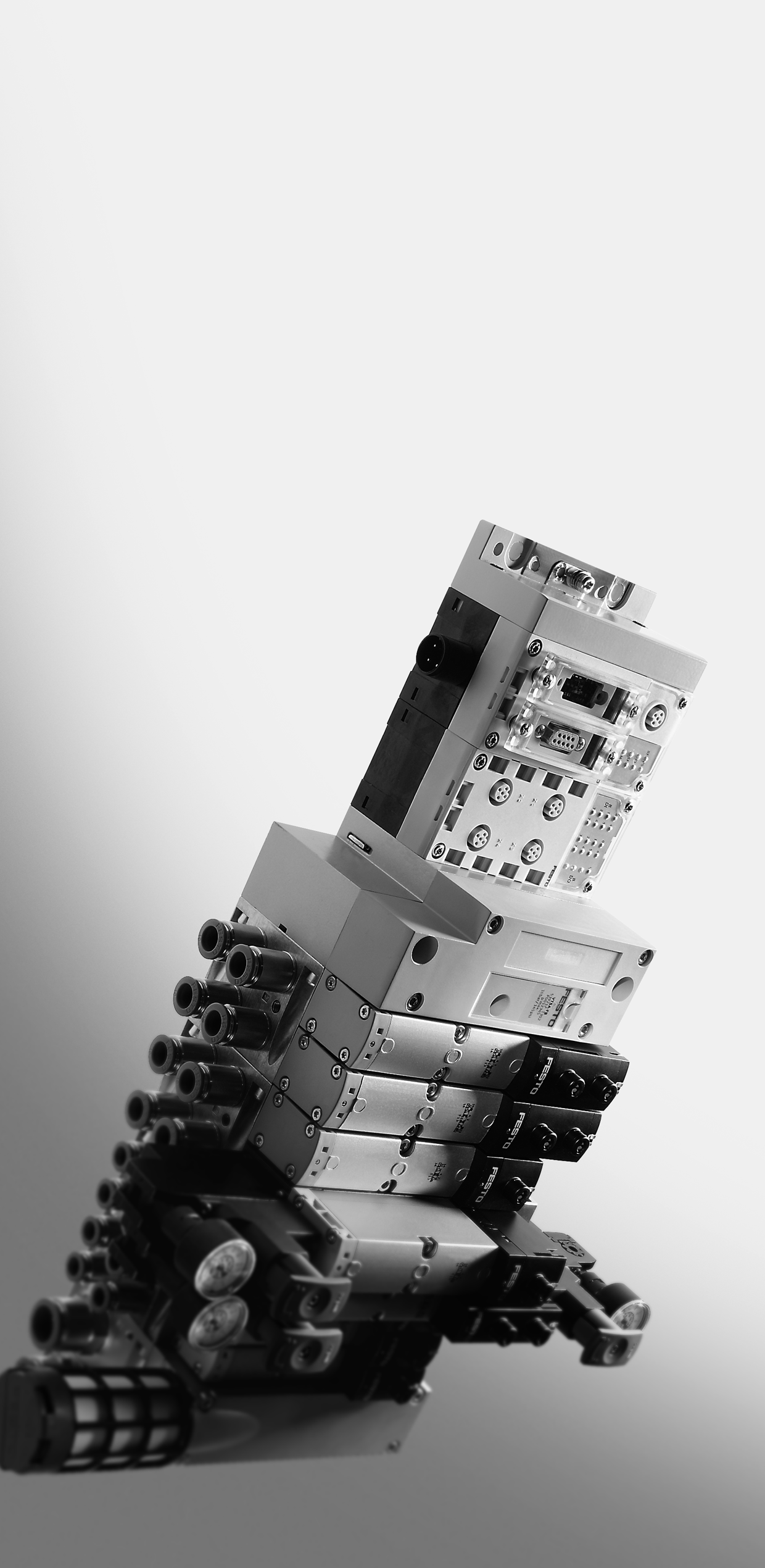

1 Ventilterminaler VTSA / VTSA F Beskrivning Pneumatik VTSA Ventilterminal med VTSA pneumatik Typ VTSA 44 FB Typ VTSA 44 MP... Typ VTSA F 45 FB... Typ VTSA F 45 MP... Beskrivning sv 0705c [ ]

2

3 Innehåll och allmäna säkerhetsanvisningar Original de Utgåva sv 0705c Beteckning P.BE VTSA 44 SV Artikelnummer E (Festo AG&Co. KG, D73726 Esslingen, 2007) Hemsida: E post: service_international@festo.com Detta dokument får inte kopieras, delges eller distribueras till obehöriga utan föregående uttryckligt tillstånd. Överträ delse beivras. Alla rättigheter förbehålls vid registrering av patent eller mönsterskyddsansökningar. I

4 Innehåll och allmäna säkerhetsanvisningar CAGE CLAMP är ett registrerat varumärke som tillhör WAGO Kontakttechnik GmbH, D Minden, Tyskland II

5 Innehåll och allmäna säkerhetsanvisningar Innehållsförteckning Ändamålsenlig användning Målgrupp Service Information om denna beskrivning Viktig användarinformation VII VII VII VIII X 1. Komponentöversikt Ventilterminalen VTSA Översikt över varianter Komponentbeskrivning Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/ demontering Montering/demontering av skylthållaren (tillval) Montering/demontering av manöverdonsskydd (valfritt) Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar Anslutning av ventilterminalen VTSA Samlad avledning av styr och ventilationsfrånluft Styrluftförsörjning av ventilspolar (styrluft) Ventilterminal VTSA... med separata tryckzoner Ventilterminal VTSA... med reversibel drift Drift av ventilterminalen VTSA... med reversibla 2x3/2 ventiler Drift av ventilterminal VTSA... med reversibla tryckregulatorer III

6 Innehåll och allmäna säkerhetsanvisningar Inställning av tryckregulatorer Vakuum /lågtrycksdrift Anslutning av pneumatiska ledningar Anslutning av elkablar Ventilernas adresser Idrifttagning Allmän information Före idrifttagningen Stegring av tryckförsörjningen Manuell manövrering (MM) Test av ventilerna och kombinationen ventil/aktuator LED indikering för ventilerna Felsökning Funktionsstörningar Pneumatikens drifttillstånd Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av ventilterminalen Byte av komponenter i ventilterminalen Byte av ventiler eller blindplattor Byte/tillägg av komponenter för vertikalanslutningen Byte av avluftningsplatta eller avluftningslock Byte av anslutningsplatta, pneumatisk inmatningsplatta eller höger ändplatta Ombyggnad av ventilterminalen VTSA Ombyggnad till samlad avledning av styrfrånluft och ventilationsfrånluft Ombyggnad till intern eller extern styrluft Ombyggnad av ventilterminalen VTSA... till två eller fler tryckzoner Tillägg av ventilplatser IV

7 Innehåll och allmäna säkerhetsanvisningar A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör från Festo A 18 B. Kompletterande komponentöversikt B 1 B.1 Översikt ventilplatskomponenter B 3 B.2 Lossa ventilterminal VTSA... från CPX terminalen B 9 C. Index C 1 V

8 Innehåll och allmäna säkerhetsanvisningar VI

9 Innehåll och allmäna säkerhetsanvisningar Ändamålsenlig användning De ventilterminaler VTSA... som beskrivs i denna beskrivning är avsedda för montering i en maskin eller en automatiserad anläggning. Det är mycket viktigt att beakta de säkerhetstek niska instruktionerna i denna beskrivning och att endast använda respektive ventilterminal VTSA... enligt föreskrif terna. Ventilterminalerna VTSA... får endast användas: enligt föreskrift inom industrin, i originalskick utan egna förändringar. Endast de ombygg nader och förändringar som beskrivs i produktdokumen tationen är godkända, i tekniskt felfritt skick. Om vanliga tillbehör, t.ex. aktuatorer, ska anslutas måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment o.s.v. följas. Följ gällande lagar och bestämmelser. Målgrupp Den här beskrivningen vänder sig uteslutande till behörig personal inom styr och automatiseringstekniken. Service Kontakta din lokala Festo serviceavdelning om du får tek niska problem. VII

10 Innehåll och allmäna säkerhetsanvisningar Information om denna beskrivning Denna beskrivning innehåller specifik information om monter ing, installation, idrifttagning, underhåll och ombyggnad av ventilterminalen VTSA... Den beskriver uteslutande följande ventilterminalvarianters pneumatiska komponenter. Ventilterminal med CPX terminal: Information om CPX modulen finns i beskrivningen till respektive modul. Följande tabell ger en översikt. Alla ventilterminaler med multipolnod (D sub, Cage Clamp, rundkontakt M23, singelanslutningar M12): Information om elsystem/elektronik: se produktbilagan. VIII

11 Innehåll och allmäna säkerhetsanvisningar Beskrivningar till CPX terminalen Beskriv ning Innehåll "CPX systembeskrivning", typ: P.BE CPX SYS Översikt över CPX terminalernas konstruktion, beståndsdelar och funktionssätt; instal lations och idrifttagningsinsinstruktioner samt grundläggande parameterinställning Beskriv ning "CPX fältbussnod" typ: P.BE CPX FB... "CPX I/O moduler" typ: P.BE CPX EA... "Ventilterminal med: VTSA /VTSA F pneumatik" typ: P.BE VTSA 44..." MPA pneumatik" typ: P.BE MPA..." CPA pneumatik" typ: P.BE CPA... Midi/maxi pneumatik" typ: P.BE MIDI/MAXI Innehåll Instruktioner för monter ing, installation, idrift tagning och diagnos av respektive fältbussnod Anslutningsteknik och instruktioner för monter ing, installation och idrifttagning av ingångs och utgångsmoduler av typen CPX... Information om montering, instal lation och idrifttagning för resp. pneumatiksystem Tab.0/1: Beskrivningar till ventilterminaler med CPX terminal IX

12 Innehåll och allmäna säkerhetsanvisningar Viktig användarinformation Riskkategorier Denna beskrivning innehåller information om risker som kan uppstå om produkten inte används på rätt sätt. Informatio nen markeras med signalord (Varning, Observera etc.) och piktogram. Dessutom står den i en skuggad ruta. Följande riskinformation finns: Varning... betyder att det finns risk för svåra person eller mate rialskador om anvisningarna inte följs. Observera... betyder att det finns risk för person eller materialska dor om anvisningarna inte följs. Information... betyder att det finns risk för materialskador om anvis ningarna inte följs. Dessutom markerar följande piktogram de textavsnitt som beskriver moment med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan skada komponenterna. X

13 Innehåll och allmäna säkerhetsanvisningar Märkning av särskild information Följande piktogram markerar de textavsnitt som innehåller särskild information. Piktogram Information: Rekommendationer, tips och hänvisningar till andra informa tionskällor. Tillbehör: Uppgifter om nödvändiga eller praktiska tillbehör till produk ten från Festo. Miljö: Information om miljövänlig användning av Festo produkter. Textmarkeringar Punkterna markerar moment som kan göras i valfri ord ningsföljd. 1. Siffrorna markerar moment som måste göras i angiven ordningsföljd. Tankstrecken markerar allmänna uppräkningar. XI

14 Innehåll och allmäna säkerhetsanvisningar Följande produktspecifika begrepp och förkortningar används i denna beskrivning: Begrepp/förkortning Anslutningsplatta Avluftningslock Avluftningsplatta Blindplatta CPX moduler Betydelse Platta med elektriskt kontaktblock Vid storlek 18 mm och 26 mm med ventilplatser för två ventiler Vid storlek ISO 1 (42 mm) med ventilplats för en ventil Per ventilplats med arbetsanslutningar 2 och 4 Lock till den pneumatiska inmatningsplattan Gemensam frånluftsanslutning 3/5 Täcklock för den pneumatiska inmatningsplattan Med separata frånluftsanslutningar 3 och 5 Blindlock till anslutningsplattan på lediga ventilplatser Samlingsbegrepp för de olika moduler som kan integreras i en CPX terminal CPX terminal Modulär elektrisk terminal av typ 50 Grundkomponenter I/O Komponenter MM Multipolnod Cage Clamp Multipolnod D sub Multipolnod IC Pneumatikgränssnitt, pneu. anslutningsplatta och pneu. inmat ningsplatta In och utgångsmoduler Samlingsbegrepp för pneumatikgränssnitt, pneu. anslutnings platta, pneu. inmatningsplatta, ändplatta, vinkelanslutningsplatta, avluftningsplatta, avluftningslock, vertikal inmatningsplatta, tryck regleringsplatta, strypbackventilplatta, ventil eller blindplatta Manuell manövrering Gränssnitt med kopplingslist till vilken alla ventilspolar ansluts centralt Med hål för väggmontering Gränssnitt med elektrisk D sub multipolanslutning till vilken alla ventilspolar ansluts centralt Med hål för väggmontering Gränssnitt med elektriska singelanslutningar till vilka ventilspo larna ansluts enskilt Med hål för väggmontering IC = Individual Connector XII

15 Innehåll och allmäna säkerhetsanvisningar Begrepp/förkortning Multipolnod rundkontakt M23 Pneumatikgränssnitt Pneumatisk inmatningsplatta Pneumatisk modul Selektorändplatta Slanganslutning Ventil Betydelse Gränssnitt med elektrisk rundkontakt M23 till vilken alla ventilspo lar ansluts centralt Med hål för väggmontering Gränssnitt mellan den modulära elektriska periferin för CPX termi nalen och VTSA...pneumatiken Platta för tryckmatning av en tryckzon inom horisontalanslutningen Modul som består av anslutningsplatta, ev. vinkelanslutningsplatta, ventil eller blindplatta, ev. med komponenter för vertikalanslutning Plattan längst ut till höger på ventilterminalen VTSA... med väljare (för val av styrluftsförsörjningsvariant och ventilationsluft) Med pneumatiska anslutningar 12 och 14 Anslutning av försörjningsledningarna (slangar) till ventilterminalen Magnetventil med monostabil, bistabil eller mittlägesventil Ventilterminal VTSA... Ventilterminal VTSA (typ 44) eller VTSA F (typ 45) Med CPX terminal Eller med multipolnod (D sub, Cage Clamp, rundkontakt M23 elleric) Vertikal inmatningsplatta Vertikal tryckspärrplatta Platta på en ventilplats för individuell tryckförsörjning Platta på en ventilplats för avstängning av tryckförsörjningen till ventilen XIII

16 Innehåll och allmäna säkerhetsanvisningar Begrepp/förkortning Betydelse Vinkelanslutningsplatta Vändenhet (90 ) Med arbetsanslutningar 2 och 4 Vinkelanslutningsplattan monteras på anslutningsplattans anslut ningssida. Ändplatta Tab.0/2: Plattan längst ut till höger på ventilterminalerna VTSA resp. VTSA F Plattan längst ut till vänster på CPX terminalen Med hål för väggmontering Produktspecifika begrepp och förkortningar XIV

17 Komponentöversikt Kapitel 1 1 1

18 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt Ventilterminalen VTSA Översikt över varianter Komponentbeskrivning

19 1. Komponentöversikt Kapitlets innehåll Det här kapitlet ger en översikt över ventilterminalen VTSA...: maximalt antal ventilplatser, ventilterminalens anslutningsvarianter och komponenter, märkning av pneumatikkomponenter, anslutnings, indikerings och manöverelement. Ytterligare information Information om elsystemet i ventilterminalen VTSA... med multipolnod finns i produktbilagan. Information om CPX terminalens moduler finns i beskriv ningen till CPX system. 1 3

20 1. Komponentöversikt 1.1 Ventilterminalen VTSA... Festo realiserar din maskinella automatisering med ventilter minaler VTSA... Tack vare att ventilterminalen är uppbyggd i moduler kan den anpassas till maskinen eller anläggningen. Ventilterminalens pneumatik skapar följande förbindelser: samlingskanaler för till och frånluft, elektriska signaler för alla ventilspolar. På anslutningsplattorna sitter arbetsanslutningarna 2 och 4 för varje ventilplats. Ventilerna försörjs med tryckluft och frånluften (från ventilerna eller styrluftförsörjningen) avleds via samlingskanalerna och anslutningarna i de pneumatiska inmatningsplattorna och i den högra ändplattan (arbetstryck och pilottryck). Ventilterminalen kan kompletteras med fler pneumatiska inmatningsplattor, t.ex. för försörjning av tryckzoner. Varje ventilplats funktioner kan utökas med vertikalt anslutna komponenter, t.ex. strypventil eller tryckregulator. Storlek på ventilterminalen VTSA... Ventilterminalerna finns med ventiler i storlekarna 18 mm, 26mm (enligt ISO ) och storlek ISO 1 (42 mm) (enligt ISO ). De tre storlekarna kan kombineras utan adapterplatta på ventilterminalen Översikt över varianter Ventilterminalen VTSA... finns i följande elektriska anslut ningsvarianter. 1 4

21 1. Komponentöversikt Elektriska anslutningsvarianter Ventilterminal VTSA... med CPX terminal: Ventilerna styrs via CPX fältbussen. Multipolnod D sub: Alla ventiler ansluts elektriskt via multipolkontakten. Multipolnod Cage Clamp: Alla ventiler ansluts elektriskt via Cage Clamp (kopplingslist). Multipolnod rundkontakt M23: Alla ventiler ansluts elektriskt via M23 rundkontakten. Multipolnod IC: Ventilerna ansluts elektriskt via de olika IC anslutningarna på multipolnoden. Tab.1/1: Elektriska anslutningsvarianter för ventilterminal VTSA

22 1. Komponentöversikt Beroende på anslutningsplattor och elektriska anslutnings varianter finns ventilterminalen VTSA... med följande antal ventilplatser (se även avsnitt Komponentbeskrivning anslutningsplattor). Antal ventilplatser VTSA... med dcpx terminal VTSA... med multipolanslutning... D sub Cage Rundkon Clamp takt M23 Singel anslut ning (IC) Max. antal styrbara ventils polar Anslutningsplattor typ: VABV... 2T1 1) 2) VABV... T1 1) 3) VABV... 2T2 2) 4) VABV... T2 3) 4) 2, 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, , 4, , 2, ) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan endast en ventilspole per ventilplats styras) 2) Storlek 18 mm och 26 mm 3) Storlek ISO 1 4) När bara dessa anslutningsplattor används till VTSA (med dessa anslutningsplattor kan två ventilspolar per ventilplats styras) Tab.1/2: Antal ventilplatser 1 6

23 1. Komponentöversikt Komponentbeskrivning Ventilterminalen VTSA... består av följande pneumatiska kom ponenter: ab aa aj Avluftningsplatta 2 Blindplatta ventilplats (tillval) 3 Ventiler 4 Avluftningslock 5 Höger ändplatta 6 Pneumatiska inmatningsplattor (tillval) 7 Tryckregleringsplatta (tillval) 8 Vertikal tryckspärrplatta (tillval) 9 Vinkelanslutningsplatta (tillval) aj Vertikal inmatningsplatta (tillval) aa Strypbackventilplatta (tillval) ab Anslutningsplatta Bild1/1: Pneumatiska komponenter till ventilterminal VTSA

24 1. Komponentöversikt Ventilterminalen VTSA... med CPX terminal består av följande elektriska komponenter: 1 Vänster ändplatta (CPX) CPX fältbussnod 3 Pneumatikgränssnitt 4 Ytterligare CPX moduler (tillval) 3 4 Bild1/2: Elektriska komponenter till ventilterminalen VTSA... med CPX terminal Ventilterminalen VTSA... med multipolnod D sub består av följande elektriska komponenter: 1 Multipolkontakt med kabel 1 2 Multipolnod 3 D sub anslutning 3 2 Bild1/3: Elektriska komponenter till ventilterminalen VTSA... med multipolnod D sub 1 8

25 1. Komponentöversikt Ventilterminalen VTSA... med multipolnod Cage Clamp består av följande elektriska komponenter: 1 Kåpa 2 Kabelgenomföring med dragavlastare 3 Multipolnod 4 Cage Clamp Bild1/4: Elektriska komponenter till ventilterminalen VTSA... med multipolnod Cage Clamp Ventilterminalen VTSA... med multipolnod rundkontakt M23 består av följande elektriska komponenter: 1 Multipolnod 2 Rundkontakt M Bild1/5: Elektriska komponenter till ventilterminalen VTSA... med multipolnod rundkon takt M23 1 9

26 1. Komponentöversikt Ventilterminalen VTSA... med multipolnod IC består av föl jande elektriska komponenter: 1 IC anslutningar 2 Multipolnod 1 2 Bild1/6: Elektriska komponenter till ventilterminalen VTSA... med multipolnod IC Ventiler Ventilterminalen VTSA... kan utrustas med 2x3/2 ventiler (standard och reversibla), 5/2 ventiler (monostabila och bistabila) och 5/3 mittlägesventiler. Alla 5/2 ventiler och 5/3 mittlägesventiler kan användas i samtliga driftsätt: Standarddrift Reversibel drift Lågtrycksdrift Vakuumdrift 1 10

27 1. Komponentöversikt Märkning av ventilerna Ventilerna markeras med typkoder på ventilterminalen VTSA... Dessa sitter på ventilernas baksida. En del av typko den anger ventilfunktionen. Koden T32C A i typkoden VSVA B T32C AZD A1 1T1L indikerar att ventilen består av två monostabila 3/2 ventiler som är stängda i normalt läge. Med hjälp av följande tabell kan ventilfunktionen identifie ras. I försäljningsdokumentationen och i Festos konfigurator har ventilerna en ID kod. Kod i typ koden 3/2 ventiler: ID kod Ventiler T32C A K Två monostabila 3/2 ventiler, stängda i normalt läge T32H A H Två monostabila 3/2 ventiler, styrsida 12 öppen i normalt läge, styr sida14 stängd i normalt läge T32U A N Två monostabila 3/2 ventiler, öppna i normalt läge Reversibla 3/2 ventiler: T32F A P Två monostabila reversibla 3/2 ventiler, öppna i normalt läge T32N A Q Två monostabila reversibla 3/2 ventiler, stängda i normalt läge T32W A R Två monostabila reversibla 3/2 ventiler, styrsida 14 öppen i normalt läge, styrsida 12 stängd i normalt läge 5/2 ventiler: B52 J Bistabil 5/2 ventil D52 D Bistabil 5/2 ventil, dominerande M52 A M Monostabil 5/2 ventil, pneumatiskt återställd (luftfjäder) M52 M O Monostabil 5/2 ventil, mekaniskt återställd (fjäder) 1 11

28 1. Komponentöversikt Kod i typ koden 5/3 ventiler: ID kod Ventiler P53C M G 5/3 ventil, stängd i mittläget P53E M E 5/3 ventil, avluftad i mittläget P53U M B 5/3 ventil, öppen i mittläget Tab.1/3: Ventilfunktionskoden i typkoden Ytterligare information om ventilerna finns i Bilaga B. Anslutningsplattor Antalet elektriskt styrbara ventilplatser varierar beroende på anslutningsplattor och elektrisk anslutning (se Tab.1/4). Om bara anslutningsplattor för två ventilspolar per ventilplats används kan alla typer av ventiler placeras på alla ventilplat ser. Om bara anslutningsplattor för en ventilspole per ventilplats används, kan ventilterminalen bara utrustas med monosta bila 5/2 ventiler med koden M

29 1. Komponentöversikt Elektriska anslutnings varianter Max. möjligt antal ventilplatser vid användning av anslutningsplattor för styrning av en ventilspole per ventilplats 1)... två ventilspolar per ventilplats CPX terminal, multipolnod D sub eller multipolnod Cage Clamp Multipolnod rundkontakt M Multipolnod IC med 6 singelanslutningar 10 singelanslutningar ) På dessa anslutningsplattor kan bara monostabila 5/2 ventiler användas. Tab.1/4: Max. möjligt antal ventilplatser Kännetecken Anslutningsplattor för styrning av en ventilspole per ventilplats Anslutningsplattor för styrning av två ventilspo lar per ventilplats Typkod VABV S4...T1 VABV S4...T2 Märkning på anslutningsplat tans typskylt Svart punkt Färg på ventilspolkontakten Röd Svart Tab.1/5: Märkning på anslutningsplattorna 1 13

30 1. Komponentöversikt Tryckzonsseparering Ventilterminalen VTSA... kan utrustas med tryckzoner i storlekarna 18 mm och 26 mm, eller med tryckzoner i storleken ISO 1. Tryckzonerna skapas med speciella tätnings plattor med kanalseparering. Följande kanaler kan separeras med tätningsplattor: enbart matningskanal (1), matningskanal (1) och frånluftskanal (3 och 5), enbart frånluftskanal (3 och 5). I ventilterminal VTSA... försörjs ventilerna med styrluft via den högra ändplattan. En tryckzonseparering av pilotkana lerna 12 och 14 är därför inte möjlig. Med hjälp av tätningsplattans markering (se bild) kan du se antalet tryckzoner i din ventilterminal. 1 14

31 1. Komponentöversikt Alla kanaler är öppna om det inte finns någon markering 2 Kanal 1 spärrad 3 Kanal 3 och 5 spärrade 4 Kanal 1, 3 och 5 spärrade Bild1/7: Markering på tätningsplattorna Styrluftförsörjning av ventilspolar Styrluftförsörjningens typ (intern eller extern styrluft) bestäms av den högra ändplattan. Ventilterminalen VTSA... har två grupper med ändplattor. Hos de högra ändplattorna med axiala försörjningsanslut ningar är styrluftsförsörjningen förinställd. Vid användning av selektorändplattor kan typen av styr luftsförsörjning och typen av avledning av styrfrånluft resp. ventilationsfrånluft (samlad eller icke samlad) väl jas. 1 15

32 1. Komponentöversikt I följande tabell visas vilken ändplatta som ventilterminalen VTSA... är utrustad med. Varianter av den högra ändplattan Selektorändplatta Ändplattor med axiala försörjningsanslutningar Typ VABE...RZ...B1 Med den här ändplattan kan typen av styrluftförsörjning (intern eller extern styrluft) och typen av avledning av styrfrån luft resp. ventilationsfrånluft (samlad eller icke samlad) väljas via väljarplatta 2. 1) Typ VABE...R... Ändplatta för drift av ventilter minalen med intern styrluft. 1) Typ VABE...RZ... Ändplatta för drift av ventilter minalen med extern styrluft. 1) 2 1) Anvisningar för justering av väljarplattan och montering av ändplattorna, se kapitel Tab.1/6: Varianter av den högra ändplattan Vertikalanslutning På varje ventilplats, mellan anslutningsplattan och ventilen, kan ytterligare pneumatikkomponenter monteras. Vertikal anslutningen gör det möjligt att lägga till vissa extrafunktio ner. Följande bild visar möjliga komponenter: 1 16

33 1. Komponentöversikt Komponent Monostabila 5/2 ventiler Alternativ: En ventil med två monostabila 3/2 ventiler, en bistabil 5/2 ventil eller en 5/3 mittlägesventil Alternativ: Blindplatta för att täcka ledig ventilplats Typ: VABB S4...WT... resp. VABB S1...WT... Vertikalanslutning, tillvalskomponenter: 1) Tryckregleringsplatta typ: VABF S4...R... resp. VABF S1...R... (med eller utan manometer), för beskrivning av funktionen, se följande avsnitt. Strypbackventilplatta typ VABF S4...F1B1... resp. VABF S1...F1B1... Den här plattan fungerar som strypventil för frånluft i kanalerna 3 och 5 i en ventil för att ställa in aktuatorns hastighet. Tryckspärrplatta typ: VABF S4...L1D1... resp. VABF S1...L1D1... Med den här plattan kan en ventil stängas av från terminalens arbetstryck. På så sätt kan ventilen demonteras utan att trycket i terminalen behöver stängas av. Inmatningsplatta typ: VABF S4...P1A3... resp. VABF S1...P1A3... Med den här plattan kan en ventil försörjas med ett individuellt arbetstryck oberoende av arbetstrycket i terminalen. Anslutningsplatta Typ VABV...T1 för styrning av en ventilspole per ventilplats Typ VABV...T2 för styrning av två ventilspolar per ventilplats. Tillval: Vinkelanslutningsplatta typ VABF...A1G2... Arbetsanslutningar 2 och 4, vridning 90. 1) Anvisningar för montering av komponenter för vertikalanslutningen, se kapitel 3 Tab.1/7: Komponenter till pneumatikmodulen i ventilterminalen VTSA

34 1. Komponentöversikt Vertikalanslutningens komponenter markeras med typkoder på ventilterminalen VTSA... Typkoden är tryckt på kompo nentens sida. En kod i typkoden markerar komponentens funktion. R1 i typkoden VABF S4 1R1C2 C 10 betyder t.ex. att komponenten är en P tryckregulator med ett reglerområde på 10bar. Med hjälp av följande tabell kan komponenterna till vertikal anslutningen identifieras. Ventilerna har en ID kod i försäljningsdokumentationen och i Festos konfigurator. Kod i typkoden ID kod Komponenter till vertikalanslutningen R ZF Tryckregleringsplatta för anslutning 1, reglerområde bar R ZH Tryckregleringsplatta för anslutning 2, reglerområde bar R ZG Tryckregleringsplatta för anslutning 4, reglerområde bar R ZI Tryckregleringsplatta för anslutning 2 och 4, reglerområde bar R ZM Tryckregleringsplatta för anslutning 2, reglerområde bar, reversibel R ZN Tryckregleringsplatta för anslutning 4, reglerområde bar, reversibel R ZJ Tryckregleringsplatta för anslutning 2 och 4, reglerområde bar, reversibel R ZA Tryckregleringsplatta för anslutning 1, reglerområde bar R ZC Tryckregleringsplatta för anslutning 2, reglerområde bar R ZB Tryckregleringsplatta för anslutning 4, reglerområde bar R ZD Tryckregleringsplatta för anslutning 2 och 4, reglerområde bar R ZK Tryckregleringsplatta för anslutning 2, reglerområde bar, reversibel R ZL Tryckregleringsplatta för anslutning 4, reglerområde bar, reversibel 1 18

35 1. Komponentöversikt Kod i typkoden ID kod Komponenter till vertikalanslutningen R ZE Tryckregleringsplatta för anslutning 2 och 4, reglerområde bar, reversibel F1B1 X Strypbackventilplatta för strypning av frånluften i kanalerna 3 och 5 P1A3 ZU Vertikal inmatningsplatta för matning av individuellt arbetstryck till en ventilplats L1D1 ZT Vertikal tryckspärrplatta för avstängning av en ventilplats individu ella arbetstryck Tab.1/8: Märkning av vertikalanslutningskomponenterna i typkoden Tryckregleringsplattor P tryckregulator (kod R och R ) Funktionssätt: P tryckregulatorn reglerar trycket före ventilen i kanal 1 (P). På så sätt har kanalerna 2 och 4 samma reglerade tryck. Avluftningen i ventilen sker från kanal 2 till kanal 3 och från kanal 4 till kanal 5. Fördelarna med tryckregulatorn är följande: Tryckregulatorn påverkas inte av avluftningen eftersom regleringen sker före ventilen. Tryckregulatorn kan alltid ställas in eftersom den alltid har tryck från ventilterminalen. Användningsexempel: Vid anslutning 2 och 4 krävs ett lika högt utgångstryck. Ett lägre utgångstryck (t.ex. 3 bar) än arbetstrycket (t.ex.8 bar) i ventilterminalen krävs. 1 19

36 1. Komponentöversikt AB tryckregulator (kod R och R ) Funktionssätt: AB tryckregulatorn reglerar trycket i kanalerna 2 (B) och 4(A) efter att tryckmediet har strömmat genom ventilen. Avluftning sker via ventilen och tryckregulatorn från kanal2 till kanal 3 och från kanal 4 till kanal 5. Exemplet nedan visar följande kopplingsläge: Tilluften leds från kanal 1 genom tryckregleringsplattan och genom ventilen till tryckregulator B, där den regleras, och därefter till anslutning 2 på anslutningsplattan. Frånluften leds via kanal 4 till tryckregulator A och avluftas sedan via ventilen i kanal 5. Anslutning 2 (B) Anslutning 4 (A) Kanal 5 (avluftning) 3 Kanal 3 (avluftning) 2 Kanal 1 (tilluft) Bild1/8: AB tryckregulator 1 20

37 1. Komponentöversikt Begränsningar: Avluftningsflödet begränsas av tryckregulatorn. Tryckregulatorn kan inte ställas in under avluftning. Tryck regulatorn kan t.ex. inte ställas in för kanal 4, om ventilen tillför luften från kanal 1 till kanal 2 och avluftar från kanal 4 till kanal 5 i kopplingsläget. Användningsexempel: när två olika arbetstryck krävs vid anslutning 2 och 4 istället för ventilterminalens arbetstryck. när den reversibla tryckregulatorn inte kan användas. T.ex. vid användning av 2x3/2 ventiler med samlad pilot avluftning 82/84 eller när en strypbackventilplatta används. Reversibel AB tryckregula tor (kod R och R ) Funktionssätt: Vid reversibel tryckregulator delas tilluften upp (kanal 1) och leds direkt till de båda tryckregulatorerna. Den regle rade tilluften ligger på i kanalerna 3 och 5 vid ventilen. Ven tilen drivs på så sätt reversibelt (se bild). Det innebär: Kanal 3 leder utgångstrycket till anslutning 2. Kanal 5 leder utgångstrycket till anslutning 4. Exemplet nedan visar följande kopplingsläge: Tilluften i kanal 1 leds till tryckregleringsplattan på tryckregu lator A och B, där den regleras, och leds därefter till anslut ningarna 3 och 5 på ventilen. I ventilen leds luften till anslut ning 2 på anslutningsplattan. Frånluften leds via kanal 4 till tryckregleringsplattan, delas upp och avluftas genom kana lerna 3 och

38 1. Komponentöversikt Anslutning 2 (B) Anslutning 4 (A) Kanal 5 (avluftning) 3 Kanal 3 (avluftning) 2 Kanal 1 (tilluft) Bild1/9: Reversibel AB tryckregulator Fördelar med AB tryckregulatorn: Snabbare takttider 50 % högre avluftningsflöde eftersom avluftningen inte sker via tryckregulatorn. Dessutom utsätts tryckregula torn för mindre belastning. Ingen snabbavluftningsventil behövs. Frånluften samlas komplett via ventilterminalen. Vid tryckregulatorn ligger alltid arbetstrycket på, efter som det regleras före ventilen, vilket innebär att regula torn alltid kan ställas in. På AB tryckregulatorer måste därför ventilen ställas om. 1 22

39 1. Komponentöversikt Nackdelar med AB tryckregulatorn: 2x3/2 ventiler (kod T32C A, T32U A, T32H A) kan inte användas i kombination med samlad pilotavluft ning82/84 eftersom reversibelt tryck ligger an på venti len. Ingen bra kombination med mellanplatta för strypning finns. Användningsexempel: När två olika tryck behövs i kanalerna 2 och 4 istället för ventilterminalens drifttryck. När en snabb avluftningseffekt behövs. När tryckregulatorn alltid ska kunna ställas in. För information om installering av tryckregulatorn, se kapitel3.3.6 På ventilterminalen VTSA... finns följande pneumatiska anslutnings och manöverelement: 1 23

40 1. Komponentöversikt aj 9 aa ab aa 1 Manometer (tillval) 2 Inställningsknapp för tryckreglerings plattan (tillval) 3 Manuellt manöverdon (MM) (per pilotventil, återfjädrande eller vrid bar/låsbar) 4 Tillval manöverdonsskydd (det manu ella manöverdonet har ingen funk tion) 5 Tillval manöverdonsskydd, för åter fjädrande funktion hos det manuella manöverdonet 7 Inställningsskruv till strypplattan (tillval) 8 Försörjningsanslutning (1) till den ver tikala inmatningsplattan (tillval) 9 Frånluftsanslutningar "ventiler" (3/5) aj Pilotluftsanslutning (12) och (14) för matning av den externa styrluften aa Försörjningsanslutning (1) "arbets tryck" ab Arbetsanslutning (2) och (4), per ven tilplats 6 Textfält Bild1/10: Pneumatiska anslutnings, indikerings och manöverelement på ventiltermina len VTSA

41 1. Komponentöversikt På vertikalanslutningskomponenterna finns följande anslut nings och manöverelement: Tryckregleringsplatta Strypbackventilplatta Vertikal tryckspärrplatta 4 Vertikal inmatningsplatta Anslutning för manometer (kan vridas90 ) 2 Manometer (tillval) 3 Inställningsknapp med låsbar spärr (på storlekarna 18 mm och 26 mm med frihjul) 4 Inställningsknapp för strypflöde (på storleken ISO 1 endast på höger sida) 5 Skruv för avstängning av arbetstrycket för en ventilplats 6 Anslutning 1 (individuellt arbetstryck för en ventilplats) Bild1/11: Manöver och anslutningselement till vertikalanslutningskomponenterna 1 25

42 1. Komponentöversikt På ventilterminalen VTSA... med CPX terminal finns följande elektriska anslutnings och indikeringselement: Textfält och kåpa för reläskenans fäst skruv 2 Gula LED:er: signalstatusindikering för pilotventiler 3 Anslutning till spänningsförsörjning 4 Jordanslutning 5 Fältbussanslutning (beroende på buss) 6 Servicegränssnitt för handterminal m.m. 7 Röd LED: indikering av ventilernas summafel Bild1/12: Elektriska anslutnings, indikerings och manöverelement på ventilterminal VTSA... med CPX terminal 1 26

43 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod D sub finns föl jande elektriska anslutnings och indikeringselement: D SUB multipolkontakt med kabel 4 D sub anslutning 2 Textfält 3 Jordanslutning 5 Gula LED:er: signalstatusindikering för pilotventiler Bild1/13: Elektriska anslutnings och indikeringselement på ventilterminalen VTSA... med multipolnod D sub 1 27

44 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod Cage Clamp finns följande elektriska anslutnings och indikeringselement: Kåpa 2 Gula LED:er: signalstatusindikering för pilotventiler 4 Extern jordanslutning 5 Intern jordanslutning för anslutnings kabeln 3 Kabelgenomföring 6 Kopplingslist 7 Textfält Bild1/14: Elektriska anslutnings och indikeringselement i ventilterminalen VTSA... med multipolnod Cage Clamp 1 28

45 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod rundkon taktm23 finns följande elektriska anslutnings och indiker ingselement: Kåpa 2 Gula LED:er: signalstatusindikering för pilotventiler 4 Extern jordanslutning 5 Textfält 3 Rundkontakt M23 enligt CNOMO E N Bild1/15: Elektriska anslutnings och indikeringselement i ventilterminalen VTSA... med multipolnod rundkontakt M

46 1. Komponentöversikt På ventilterminalen VTSA... med multipolnod rundkon taktm23 finns följande elektriska anslutnings och indiker ingselement: M12 singelanslutningar (IC) 3 Extern jordanslutning 2 Gula LED:er: signalstatusindikering för pilotventiler Bild1/16: Elektriska anslutningselement till ventilterminalen VTSA... med multipolnod IC 1 30

47 Montering Kapitel 2 2 1

48 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering/ demontering Montering/demontering av skylthållaren (tillval) Montering/demontering av manöverdonsskydd (valfritt)

49 2. Montering Innehåll i detta kapitel Ventilterminalen VTSA... levereras färdigmonterad från fabri ken. I detta kapitel beskrivs montering och demontering av: den kompletta ventilterminalen (montering på reläskena eller väggmontering), fästvinkeln för väggmontering, skylthållaren, manöverdonsskydden. Övrig information Information om byte eller utökning av pneumatikkomponen ter finns i kap. 5. Ventilterminal VTSA... med CPX terminal: Information om montering av ventilterminalen med CPX terminal finns i beskrivningen av CPX systemet. Information om demontering och montering av I/O modu ler finns i beskrivningen av CPX I/O moduler. Information om montering av moduler och komponenter som beställs i efterhand hittar du i produktbilagan. 2 3

50 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Anslutna aktuatorers oönskade rörelser och lösa slangars okontrollerade rörelser kan leda till person eller material skador. Innan montering, installation och underhåll påbörjas ska följande frånkopplas: Tryckluftsförsörjning Arbets och lastspänningsförsörjning. Information Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Observera särskilt följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. Ventilterminaler med multipolnod D sub: Skydda multipolnoden mot fukt, smuts, damm etc. tills multipolkontakten och kabeln har monterats. 2 4

51 2. Montering 2.2 Monteringsvarianter Ventilterminalen VTSA... kan monteras på två olika sätt: Montering Montering på reläskena Väggmontering Beskrivning Ventilterminalen VTSA... är avsedd för montering på reläskena (reläskena enligt EN60715). Följ säkerhetsanvisningarna i följande kapitel. Det finns ett styrspår på baksidan för inhakning i reläskenan. Multipolnoden resp. pneumatikgränssnit tet och ändplattorna har hål för väggmon tering. För ventilterminaler med fler än 5 anslut ningsplattor krävs eventuellt fler fästvink lar på de pneumatiska inmatningsplat torna (se anvisningar och information om vibrationer och stötar i Bilaga A, Tab.A/3). Tab.2/1: Monteringssätt för ventilterminalen VTSA... Information Montera ventilterminalen VTSA... så att det finns tillräckligt med utrymme för värmeavledning, och beakta gränsvär dena för temperaturområdet (se Bilaga A, Tekniska data). 2 5

52 2. Montering Montering/demontering på reläskena Observera Kontrollera att ventilterminalen VTSA...: inte är för tung för reläskenan och att reläskenan kan klara torsion, t. ex. genom vertikalanslutning. Beakta uppgifterna i EN och uppgifterna om vibra tioner och stötar i "Tekniska data" i bilaga A vid monter ing av reläskenan. Montering på reläskena utan klämenhet är inte tillåten. Vid snett monteringsläge eller vid svängande belastning ska reläskenans klämenhet säkras ytterligare mot förskjutning med låsbrickor (se Bild2/1, punkt 2), och mot oavsiktlig lossning/öppning. För montering på reläskena krävs följande monteringssatser: för ventilterminaler VTSA... med multipolnod: Monteringssats typ CPA BG NRH. Denna sats består av 2 skruvar M4x10 och 2 klämstycken. för ventilterminaler VTSA... med CPX terminal: Monteringssats typ CPX CPA BG NRH. Denna sats består av 3 skruvar M4x10 och 3 klämstycken. 2 6

53 2. Montering Variant Ventilterminal VTSA... med CPX terminal 1 Monteringsalternativ Hål för reläskenans klämenhe ter: 1 i pneumatikgränssnittet under textfältet 2 i ändplattorna 2 2 Ventilterminal VTSA... med multipolnod Hål för reläskskenans klämenhe ter: 1 i multipolnoden 2 i den högra ändplattan 1 2 Tab.2/2: Hål för reläskskenans klämenhet Montering Gör så här: 1. Se till att ventilterminalen inte är för tung för fästytan (vikt, se Bilaga A, Tab.A/2). 2. Montera reläskenan (reläskena EN x7,5; bredd 35 mm, höjd 7,5 mm). Se till att det finns tillräckligt utrymme för anslutning av försörjningsledningar och slangar. 3. Fäst reläskenan med ca 100 mm mellanrum på fästytan. 4. Montera reläskenornas klämenheter (se Tab.2/2). 2 7

54 2. Montering 5. Haka fast ventilterminalen på reläskenan (se Bild2/1, pil(a)). 6. Sväng ventilterminalen mot reläskenan (se Bild2/1, pil(b)). Se till att klämstycket ligger horisontellt med reläskenan. 1 Reläskena 2 Låsskruv för reläskenans klämenhet 3 Klämstycke för reläskenans klämenhet (A) (B) Bild2/1: Montering av ventilterminal VTSA... på reläskena 7. Hindra ventilterminalen VTSA... från att glida eller tippa genom att dra åt låsskruven med 1,3 Nm på samma sätt som på CPX terminalen. 2 8

55 2. Montering 1 Reläskena 2 Reläskenans klämstycke 1 2 Bild2/2: Vy från baksidan: Montering av reläskena med CPX terminalen som exempel Mer information om montering av ventilterminal VTSA... med CPX terminal på reläskena finns i beskrivningen av CPX system. Demontering Gör så här: 1. Lossa låsskruven i reläskenans klämenhet (skruvarnas position, se Tab.2/2). Se till att klämstycket ligger hori sontellt med reläskenan. 2. Sväng ventilterminal VTSA... framåt från reläskenan (se Bild2/3, pil (B)). 3. Lyft ventilterminalen från reläskenan (se Bild2/3, pil (A)). 2 9

56 2. Montering 1 Reläskena 2 Låsskruv för reläskenans klämenhet 3 Klämstycke för reläskenans klämenhet (A) (B) Bild2/3: Demontering av ventilterminal VTSA... från reläskenan Väggmontering/ demontering Följande komponenter har hål för väggmontering (se Tab.2/3). Ändplattor Pneumatikgränssnitt Multipolnod 2 10

57 2. Montering Observera Ventilterminalerna VTSA... kan böjas och därmed skadas om de monteras på en ojämn, böjlig yta. Montera endast ventilterminalen på en jämn, stabil yta. Om fästhålen överbelastas eller om ventilterminalen VTSA... med CPX terminal böjs eller utsätts för vibrationer som ger egen resonans, kan skador uppstå. På terminaler med fler än 5 anslutningsplattor ska extra fästvinklar användas av typen: VAME S W. För mon tering av fästvinklarna har de pneumatiska inmatnings plattorna gängade hål (åtdragningsmoment 3,0 Nm). I sådana fall bör ytterligare fästen användas för CPX terminalen (se anvisningar i manualen om CPX system). Montering Gör så här: 1. Se till att fästytan är jämn och att ventilterminalen VTSA... inte är för tung (vikt se Bilaga A, Tab.A/2). Se till att det finns tillräckligt med utrymme för anslutning av försörjningsledningar och slangar. 2. Borra monteringshål i fästytan. 3. Fäst ventilterminalen med passande M5 eller M6 skruvar på fästytan. 2 11

58 2. Montering Variant Monteringsalternativ Ventilterminal VTSA... med CPX terminal Ändplattor: vardera 2 skruvar av storleken M6 (vänster änd platta alternativt vardera 2 M4 skruvar) Pneumatikgränssnitt (CPX): två skruvar M6, insex ev. konsol på den pneuma tiska inmatningsplattan: en M5 skruv 1 Hål för M6 skruv 2 Hål för M4 skruv 3 Hål för M5 skruv på konsolen Ventilterminal VTSA... med multipolnod 1 1 Multipolnod: två M6 skruvar Höger ändplatta: två M6 skruvar 1 Hål för M6 skruv Tab.2/3: Fästalternativ för ventilterminal VTSA... vid väggmontering Demontering Gör så här: 1. Se till att den monterade ventilterminalen inte kan falla ned innan du lossar den från fästytan. 2. Lossa fästskruvarna (se Tab.2/3). 3. Ta bort ventilterminalen från fästytan. 2 12

59 2. Montering 2.3 Montering/demontering av skylthållaren (tillval) För att märka ventiler eller arbetsanslutningar kan man mon tera en skylthållare per anslutningsplatta. Montering Demontering Kläm fast skylthållaren i anslutningsplattans snäppfästen (se bild). Dra ut skylthållaren ur anslutningsplattan. 1 Monteringsspår för skylthållaren i anslutningsplattan 1 2 Skylthållare 2 Bild2/4: Montering av skylthållare 2 13

60 2. Montering 2.4 Montering/demontering av manöverdonsskydd (valfritt) Du kan ändra funktionen på de manuella manöverdonen med hjälp av skyddskåpor. Skyddskåpa, dold Med den här skyddskåpan kan du skydda de manuella man överdonen mot oavsiktlig manövrering. Skyddskåpa, återfjädrande De manuella manöverdonens låsnings /återfjädringsfunktion kan ändras genom att en skyddskåpa med enbart återfjä dringsfunktion monteras in i ett manuellt manöverdon. Montering Gör så här: 1. Kontrollera att de aktuella manöverdonen är deaktive rade. Se till att låsbara manöverdon står i utgångsläge (se kapitel 4, Tab.4/5). 2. Kläm fast skyddskåpan i snäppfästena på de manuella manöverdonen (se bild): 1 Manöverdonsskydd (det manuella manöverdonet är ur funktion) 2 Manöverdonsskydd (det manuella manöverdonet har endast återfjädrande funktion) Manuell manövrering (MM) Bild2/5: Montering av manöverdonsskydd 2 14

61 2. Montering Information Skyddskåporna ska begränsa det manuella manöverdo nets funktion (se beskrivningen av skyddskåporna) och kan endast tas bort genom att mer kraft än normalt används. Om du ska ta bort skyddskåporna bör du tänka på att snäpphakarna kan skadas vid demonteringen. Demontering Gör så här: Lossa skydden från det manuella manöverdonet med en lämplig skruvmejsel (se bild): Bild2/6: Demontering av manöverdonsskydd 2 15

62 2. Montering 2 16

63 Installation Kapitel 3 3 1

64 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar Anslutning av ventilterminalen VTSA Samlad avledning av styr och ventilationsfrånluft Styrluftförsörjning av ventilspolar (styrluft) Ventilterminal VTSA... med separata tryckzoner Ventilterminal VTSA... med reversibel drift Drift av ventilterminalen VTSA... med reversibla 2x3/2 ventiler Drift av ventilterminal VTSA... med reversibla tryckregulatorer Inställning av tryckregulatorer Vakuum /lågtrycksdrift Anslutning av pneumatiska ledningar Anslutning av elkablar Ventilernas adresser

65 3. Installation Innehåll i detta kapitel I detta kapitel beskrivs hur ventilterminalen VTSA... ansluts med kablar och slangar. I huvudsak tas följande upp: Allmän information om förbehandling av tryckluft och slangdragning Information om styrluftförsörjning av ventilspolar med intern eller extern styrluft Information om drift av ventilterminaler med tryckzoner Information om drift av ventilterminaler med reversibla 2x3/2 ventiler Montering av QS skruvkopplingar Anslutning av spänningsförsörjningen Jordning av ventilterminalen Ventilernas adresser Ytterligare information Information om anslutning av elsystemet för ventilterminal VTSA... med multipolnod finns i resp. produktbilaga. Information om anslutning av matningsspänning till ventil terminalen VTSA... med CPX terminal finns i beskrivningen av CPX system, kapitel 3. Utförlig information om hur CPX moduler (fältbussnoder, I/O moduler m.m.) ansluts finns i respektive beskrivningen av CPX modulen. 3 3

66 3. Installation 3.1 Förbehandling av tryckluft Observera Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventil terminalens livslängd Drift med ej dimsmord tryckluft Observera För hög restoljehalt i tryckluften förkortar ventiltermina lens livslängd. Vid användning av biologiska oljor (oljor som är upp byggda av syntetiska eller nativa estrar, t.ex. rapsolje metylester) får restoljehaltens maxvärde på 0,1mg/m 3 inte överskridas (se ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN 51524, del 1 3) eller motsvarande oljor baserade på polyalfaolefiner (PAO) får restoljehaltens maxvärde på 5mg/m 3 inte överskridas (se ISO , klass 4). Du undviker därmed funktionsstörningar hos ventilerna. En högre restoljehalt är inte tillåten oavsett kompressorolja eftersom grundsmörjmedlet annars sköljs bort med tiden Drift med dimsmord tryckluft Kör om möjligt din anläggning med tryckluft som inte är dims mord. Det skonar miljön. Festos pneumatikventiler och aktua torer behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. 3 4

67 3. Installation Observera Drift med dimsmord tryckluft leder till att initialsmörj ningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före den aktiva aktuatorn. Observera Felaktig tillsatsolja och för hög oljehalt i tryckluften förkor tar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som är listade i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Du undviker därmed funktionsstörningar hos ventilerna. Inställning av dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max. 1 droppe/minut eller 0,5 till 5 droppar/1 000 l luft. Nedan beskrivs några tillvägagångssätt för att kontrollera dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna med avseende på kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera den aktuator som är längst bort från dimsmör jaren. 3 5

68 3. Installation 2. Kontrollera ventilterminalen som startar denna aktuator. 3. Ta bort ljuddämparen (om sådan finns) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas lätt gul. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är ljuddäm parens färg och tillstånd. En tydlig gul färg på filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3 6
