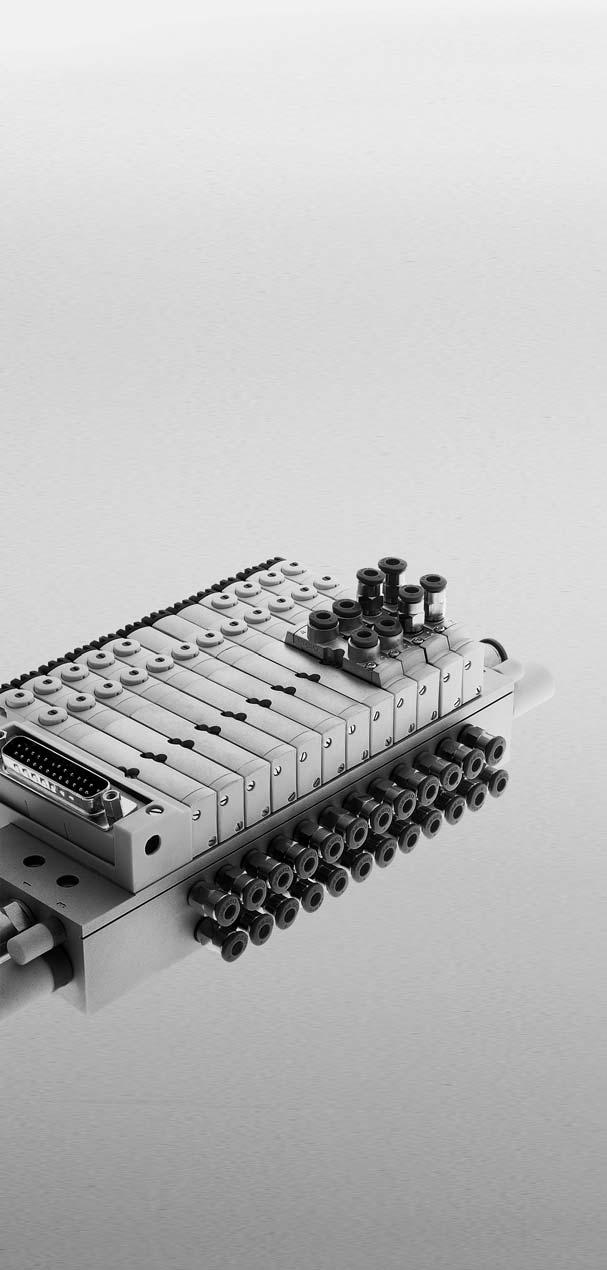

1 Compact performance smart cubic Manual Pneumatik Ventilterminal CPA SC Blockmonterade ventiler CPA SC med individuell elanslutning CPA SC... Manual sv 0808c [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Original de Utgåva sv 0808c Beteckning P.BE CPASC SV Artikelnummer (Festo AG & Co. KG, D Esslingen, 2008) Internet: E mail: service_international@festo.com Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras, ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndskrav. Alla rättigheter förbehålls, särskilt rätten att inlämna patent, bruksmönster eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning Målgrupp Service Anmärkningar till manualen Viktiga användaranvisningar Förkortningar V VI VI VII XI XIII 1. Komponentöversikt Ventilterminalen CPA SC Översikt över varianter Komponentbeskrivning Ventilterminal CPA SC Blockmonterade ventiler CPA SC med individuell elanslutning Pneumatikkomponenternas ID koder Anslutnings och manöverdon på ventilterminalen CPA SC Anslutnings och manöverdon på ventilen CPA SC med individuell elanslutning Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering Blockmonterade ventiler CPA SC med individuell elanslutning Montering/demontering av manöverdonsskydd Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar III

6 Innehåll och allmänna säkerhetsföreskrifter 3.3 Anslutning av ventilterminalen/blockmonterade ventiler CPA SC med individuell elanslutning Pilotluftförsörjning (styrluftförsörjning) Ventilterminal CPA SC med indelning i tryckzoner Vakuum och lågtrycksdrift Anslutning av pneumatiska slangar Anslutning av elkablar Ventilernas adressbeläggning Idrifttagning Allmän information Före idrifttagning Tryckstegring av tryckmatningen Manuella manöverdon Testa ventilerna och kombinationen av ventil och arbetselement LED indikering av ventilerna Felsökning Funktionsstörningar Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av ventilterminalen CPA SC Byte av komponenter på CPA SC Byte av ventil eller reservplattor Montering/demontering av tryckzonsplattan A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör A 12 A.3 Översikt över ventilerna A 13 B. Sökordsförteckning B 1 IV

7 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning Ventilterminalerna CPA SC respektive de blockmonterade ventilerna CPA SC med individuell elanslutning som dokumenteras i den här manualen är avsedda för att monteras i en maskin eller en reglerteknisk anläggning. Det är mycket viktigt att de säkerhetstekniska anvisningarna i den här manualen samt avsedd användning av respektive ventilterminal och CPA SC och blockmonterade ventiler CPA SC beaktas. Ventilterminalerna CPA SC och block monterade ventiler CPA SC ska endast användas på följande sätt: ändamålsenligt inom industrin. i originaltillstånd utan egenmäktiga förändringar. Endast de ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända. i tekniskt felfritt tillstånd. Vid anslutning av i handeln förekommande tillbehör, t.ex. arbetselement, ska angivna gränsvärden för tryck, temperaturer, elektriska data, moment etc följas. Följ gällande lagar och bestämmelser. De normer och kontrollvärden som produkten följer finns i avsnittet Tekniska data. Produktrelevanta EG direktiv finns i försäkran om överensstämmelse. Vissa konfigurationer av produkten har certifierats av Underwriters Laboratories Inc. (UL) för USA och Kanada. Dessa konfigurationer är markerade med följande symbol: V

8 Innehåll och allmänna säkerhetsföreskrifter Only for connection to a 24 Vdc NEC Class 2 supply. Raccorder Uniquement a un circuit de Classe 2. Information Om kraven från UL ska följas vid din applikation, beakta följande: Föreskrifter för att uppfylla villkoren för UL certifiering finns i den separata UL specifika dokumentationen. De tekniska data som anges där är gällande. Tekniska data i den här dokumentationen kan uppvisa avvikande värden. Målgrupp Den här manualen riktar sig enbart till utbildat fackfolk inom styr och reglerteknik med erfarenhet av montering, installation, idrifttagning, underhåll och ombyggnad av pneumatiska komponenter. Service Kontakta närmaste Festo serviceavdelning vid tekniska problem. VI

9 Innehåll och allmänna säkerhetsföreskrifter Anmärkningar till manualen Föreliggande manual innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av ventilterminaler CPA SC och blockmonterade ventiler CPA SC med individuell elanslutning. Manualen omfattar enbart pneumatiska komponenter och gäller för de i följande tabell listade varianterna av ventilterminaler och blockmonterade ventiler med individuell elanslutning. Ventilterminaler CPA SC Elsystemsvarianter Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Fältbussdirektanslutning (DI anslutning) Information om elsystem/elektronik: se elektronikmanual för CPA SC DN Tab. 0/1: Elektriska anslutningsvarianter för ventilterminal CPA SC med fältbussdirektanslutning DeviceNet" VII

10 Innehåll och allmänna säkerhetsföreskrifter Ventilterminaler CPA SC Elsystemsvarianter Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... Multipolanslutning med D sub honkontakt (MP anslutning) Information om elsystemet: se produktbilaga. Multipolanslutning med kontaktlist för flatkabel (FL anslutning) Information om elsystemet: se produktbilaga. Tab. 0/2: Elektriska anslutningsvarianter för ventilterminal med multipolanslutning VIII

11 Innehåll och allmänna säkerhetsföreskrifter Ventilterminaler CPA SC Elsystemsvarianter Pneumatikvarianter Multipolnodsventiler CPASC... Halvmuffventiler CPPSC... PlugIn anslutning (PI anslutning) Information om elsystemet finns i den här manualen. Horizontal Connector (HC anslutning) Information om elsystemet finns i den här manualen. Tab. 0/3: Elektriska anslutningsvarianter för ventilterminal med singelanslutning IX

12 Innehåll och allmänna säkerhetsföreskrifter Blockmonterade ventiler CPA SC med individuell elanslutning Elsystemsvarianter Pneumatikvarianter Multipolnodsventiler CPA SC... Halvmuffventiler CPP SC... PlugIn anslutning (PI anslutning) Information om elsystem/ elektronik finns i den här manualen. Horizontal Connector (HC anslutning) Information om elsystem/ elektronik finns i den här manualen. Tab. 0/4: Elektriska anslutningsvarianter för blockmonterade ventiler med individuell elanslutning Den här manualen innehåller dokumentation för ventilplattor med ID kod B, E, G, I, J, K, M, N och X (se bilaga A). X

13 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna manual innehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Observera, Information), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person och sakskador kan uppstå, om inte anvisningen följs. Observera... innebär att person och sakskador kan uppstå, om inte anvisningen följs. Information... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att enheten skadas. XI

14 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Miljö: Information om miljövänlig användning av Festo produkterna. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. XII

15 Innehåll och allmänna säkerhetsföreskrifter Förkortningar Följande produktspecifika begrepp och förkortningar används i den här manualen: Begrepp Blockmonterade ventiler CP DI anslutning FL anslutning Halvmuffventil HC anslutning ID kod (ID) Komponenter MM MP anslutning Multipolnodsventil Betydelse Anslutningslock: Enhet för montering av multipolnodsventiler och reservplattor Med anslutning för tilluft (1), (12/14) och frånluft (3), (5), (82/84) Med arbetsanslutningar (2), (4) Med tryckutjämningshål (L) PRS block Enhet för montering av halvmuffventil och reservplattor Med anslutning för tilluft (1), (12/14) och frånluft (3), (5), (82/84) Utan arbetsanslutningar Med tryckutjämningshål (L) Compact Performance Variant av ventilterminal CPA SC med anslutning fältbussdirekt DeviceNet" Variant av ventilterminal CPA SC med 26 polig multipolkontaktlist för flatkablar enligt DIN EN Via denna kontaktlist ansluts alla magnetspolar centralt. En ventilplatta utan arbetsanslutningar (2), (4) på ventilen. Avsedd för montering på PRS block (se blockmonterade ventiler). En variant av CPA SC där alla ventilplattor har en horisontell anslutning. Via denna anslutning elansluts alla ventiler med en särskild kabel. Identifieringskod. Den är vanligtvis tryckt på de aktuella komponenterna. Med hjälp av den här koden kan komponenterna identifieras (se Tab. 1/12). Samlingsbegrepp för blockmonterade ventiler, ventil och reservplattor Manuella manöverdon Variant av ventilterminal CPA SC med 25 polig multipol D sub anslutning. Via denna anslutning ansluts alla magnetspolar centralt. En ventilplatta utan arbetsanslutningar (2), (4). Får endast monteras på anslutningslock (se blockmonterade ventiler). XIII

16 Innehåll och allmänna säkerhetsföreskrifter Begrepp PI anslutning Reservplatta Slanganslutning Ventilplatta Ventilterminal CPA SC Betydelse En variant av CPA SC där alla ventilplattor har en plug in anslutning (vertikal anslutning). Motsvarande blockmonterade ventiler har stickuttag för elektrisk koppling av magnetspolarna. Platta utan ventilfunktion som används för att reservera tomma platser. Anslutning av matningsledningar (slangar) till CPV SC Platta med monostabil ventil, bistabil ventil eller mittlägesventil Compact Performance anslutningsplatta Smart Cubic ventilterminal (typ 82) med HC, PI, FL eller MP anslutning Tab. 0/5: Produktspecifika begrepp och förkortningar XIV

17 Komponentöversikt Kapitel 1 1 1

18 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt Ventilterminalen CPA SC Översikt över varianter Komponentbeskrivning Ventilterminal CPA SC Blockmonterade ventiler CPA SC med individuell elanslutning Pneumatikkomponenternas ID koder Anslutnings och manöverdon på ventilterminalen CPA SC Anslutnings och manöverdon på ventilen CPA SC med individuell elanslutning

19 1. Komponentöversikt Kapitelinnehåll I detta kapitel får du följande information om ventilterminalen CPA SC: Ventilterminalens anslutningsvarianter och komponenter Maximalt antal ventilplatser Pneumatikkomponenternas ID koder Anslutningar, indikeringselement och manöverdon Ytterligare information Information om den elektriska multipolen finns i snabbhandledningen CPA SC multipolanslutning. 1 3

20 1. Komponentöversikt 1.1 Ventilterminalen CPA SC Festo stöder reglerteknik på maskinnivå genom CPA SC serien. Det stora urvalet i den här serien gör att du kan integrera CPA SC optimalt i din maskin eller anläggning. Tack vare sin kompakta konstruktion kan CPA SC monteras nära de arbetselement som ska styras. På så sätt kan korta tryckluftsslangar användas. På så sätt minimeras strömningsförlusterna och tiderna för på och avluftning av tryckslangarna förkortas. Detta är möjligt genom att mycket kompakta ventiler med tillräcklig genomströmning används, vilket hjälper till att sänka kostnaderna. 1 4

21 1. Komponentöversikt Översikt över varianter CPA SC serien finns i följande pneumatiska varianter: Pneumatiska varianter 1) Multipolnodsventil 2) 3) Halvmuffventil 2) 3) 1) Illustrationerna visar de pneumatiska varianterna med CPA ventilterminal som exempel. De gäller i motsvarande form även för blockmonterade ventiler CPA SC med individuell elanslutning. 2) Basblock för ventilvarianterna finns i olika utföranden: Basblock för multipolnodsventiler har arbetsanslutningar (2, 4). Basblock för halvmuffventiler har inga arbetsanslutningar, eftersom de sitter på halvmuffventilerna. Halvmuffventiler kan även monteras på basblock för multipolnodsventiler. Då försluts respektive arbetsanslutningar på basblocket. 3) Basblock för multipolnods och halvmuffventiler finns för följande pilotvarianter: Basblock för intern styrluftförsörjning. kännetecken: anslutning 12 är försluten. Basblock för extern styrluftförsörjning. kännetecken: anslutning 12 har gänganslutning. Tab. 1/1: Pneumatiska varianter av ventilterminalen CPA SC 1 5

22 1. Komponentöversikt Ventilterminal CPA SC respektive blockmonterade ventiler CPA SC med individuell elanslutning finns med följande typer av elektrisk anslutning: Elektriska varianter Endast ventilterminal CPA SC Multipolanslutning, D sub (MP anslutning) Ventilblock CPA SC och blockmonterade ventiler med individuell elanslutning CPA SC 1) PlugIn anslutning (PI anslutning) Fältbussdirektanslutning, (DI anslutning) Multipolanslutning med kontaktlist för flatkabel (FL anslutning) Horizontal Connector (HC anslutning) 1) Illustrationerna visar de elektriska varianterna med ventilterminalen CPA SC som exempel. Vid HC och PI anslutning gäller de även för blockmonterade ventiler CPA SC med individuell elanslutning. Tab. 1/2: Elektriska varianter av ventilterminalen CPA SC 1 6

23 1. Komponentöversikt Ventilterminal CPA SC Ventilterminal CPA SC med DI anslutning Max. 32 magnetspolar på max. 24 ventilplatser kan styras. Enligt följande tabell kan ventilplatser som är markerade med 1" endast användas med ventiler med en spole (ventiler med ID kod M eller X). Alla andra ventilplatser kan utrustas valfritt. Anmärkning till tabellen: Ant. VP = antal ventilplatser Ant. VP Ventilplats VP Tab. 1/3: Antal styrbara magnetspolar per ventilplats vid CPA SC med DI anslutning 1 7

24 1. Komponentöversikt Ventilterminal CPA SC med MP anslutning och FL Max. 20 magnetspolar på max. 20 ventilplatser kan styras. Enligt följande tabell kan ventilplatser som är markerade med 1" endast användas med ventiler med en spole (ventiler med ID kod M eller X). Alla andra ventilplatser kan utrustas valfritt. Anslutningen görs via den 25 poliga D sub multipolkontakten (MP anslutning) eller den 26 poliga multipolkontaktlisten för flatkablar (FL anslutning) enligt DIN EN Anmärkning till tabellen: Ant. VP = antal ventilplatser Ant. VP Ventilplats VP ) ) Endast CPA SC med MP anslutning Tab. 1/4: Antal styrbara magnetspolar per ventilplats vid CPA SC med MP och FL anslutning 1 8

25 1. Komponentöversikt Ventilterminal CPA SC med PI anslutning Ventilterminal CPA SC med HC anslutning Den här ventilterminalen finns med 2, 4 12 och 16 ventil platser. Elektrisk anslutning sker via PlugIn kontakter med kabel. Hankontakterna är monterade på basblocket. Den här ventilterminalen finns med 2, 4 12 och 16 ventil platser. Elektrisk anslutning av magnetspolarna sker via separata hankontakter. Max. 32 magnetspolar kan styras. Blockmonterade ventiler CPA SC med individuell elanslutning CPA SC med HC anslutning CPA SC med PI anslutning Vid dessa blockmonterade ventiler elansluts magnetspolarna direkt på ventilen. Vid dessa blockmonterade ventiler sker elanslutning via en PlugIn kontakt. Kontakten är monterad på basblocket. Information De blockmonterade ventilerna kan inte utrustas med ventilplattan med ID kod X (3/2 ventiler, utgångsläge stängt och extern tryckmatning). 1 9

26 1. Komponentöversikt 1.2 Komponentbeskrivning En översikt över ventilplattorna finns i detta kapitel i tabellen Ventilplatskomponenternas ID koder" Ventilterminal CPA SC Ventilterminalen CPA SC finns i följande kombinationer: Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler Fältbussdirektanslutning DeviceNet" Multipolnodsventil CPASC1 M1H... P 2,5 Reservplatta Basblock för halvmuffventiler Halvmuffventil CPPSC1 M1H... P...M5 /Q3/Q4 Tab. 1/5: Komponenter i ventilterminalen CPA SC med multipolnods eller halvmuffventiler och fältbussdirektanslutning DeviceNet" (DI anslutning) 1 10

27 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler 25 polig D sub multipolanslutning (MP anslutning) Multipolnodsventil CPASC1 M1H... P 2,5 Reservplatta Alternativ: 26 polig multipol kontaktlist för flatkabel (FL anslutning) Tab. 1/6: Komponenter i ventilterminalen CPA SC med multipolnodsventiler och elektrisk multipolanslutning (MP eller FL anslutning) 1 11

28 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för halvmuffventiler 25 polig D sub multipolanslutning Halvmuffventil CPPSC1 M1H... P...M5 /Q3/Q4 Reservplatta Alternativ: 26 polig multipol kontaktlist för flatkabel Tab. 1/7: Komponenter i ventilterminalen CPA SC med halvmuffventiler och elektrisk multipolanslutning (MP eller FL anslutning) 1 12

29 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler PlugIn kontakt Multipolnodsventil CPASC1 M1H... P 2,5 Reservplatta Basblock för halvmuffventiler Halvmuffventil CPPSC1 M1H... P...M5 /Q3/Q4 Tab. 1/8: Komponenter i ventilterminalen CPA SC med multipolnods eller halvmuffventiler och PlugIn anslutning (PI anslutning) 1 13

30 1. Komponentöversikt Basblock Elektrisk anslutning Ventil Ventilalternativ Basblock för multipolnodsventiler Horizontal Connector Multipolnodsventil CPASC1 M1H... P 2,5 Reservplatta Basblock för halvmuffventiler Halvmuffventil CPPSC1 M1H... P...M5/ Q3/Q4 Tab. 1/9: Komponenter i ventilterminalen CPA SC med multipolnods eller halvmuffventiler och Horizontal Connector (HC anslutning). 1 14

31 1. Komponentöversikt Max. antal ventilplatser på de olika varianterna av ventilterminal CPA SC framgår av följande tabell: Ventilterminal CPA SC Max. antal ventilplatser HC anslutning PI anslutning MP anslutning FL anslutning DI anslutning Vid uteslutande användning av ventilplattor som är utrustade med vardera en magnetspole. Vid uteslutande användning av ventilplattor som är utrustade med vardera två magnetspolar. Max. antal styrbara magnetspolar 1) 1) ) 1) 1) ) Vid ventilterminaler CPA SC med HC eller PI anslutning är max. antal ventilplatser begränsat till 16 platser genom basblocket. 2) Vid den här ventilterminal CPA SC med DI anslutning stöder de första 8 ventilplatserna styrning av 2 magnetspolar. Ytterligare information om ventilterminalens utrustning finns i elektronik manualen CPA SC. Tab. 1/10: Max. antal ventilplatser 1 15

32 1. Komponentöversikt Blockmonterade ventiler CPA SC med individuell elanslutning Blockmonterade ventiler CPV SC finns i följande kombinationer: Basblock Elektrisk anslutning Ventil Basblock med individuell elanslutning för multipolnoder eller halvmuffventiler PlugIn anslutning med adapter (PI anslutning) Multipolnodsventil med PI anslutning Halvmuffventil med PI anslutning Alternativ: Horizontal Connector (HC anslutning) Multipolnodsventil med HC anslutning Halvmuffventil med HC anslutning Tab. 1/11: Komponenter i blockmonterade ventiler CPA SC med individuell elanslutning 1 16

33 1. Komponentöversikt Pneumatikkomponenternas ID koder Med hjälp av ID koden kan du fastställa vilka ventilplattor som finns på aktuell ventilterminal CPA SC eller block monterade ventiler CPA SC med individuell elanslutning. Koden finns tryckt på ventilplattans ovansida. ID kod Pneumatiska komponenter 2/2 ventiler I Två 2/2 ventiler, normalt stängda, reversibla på styrsidan (14) vid tvåtrycksdrift: Drifttryck via anslutning (1) respektive anslutning (5) vid vakuumdrift: drifttryck via anslutning (1), vakuum på anslutning 5 (t.ex. för vakuumomkoppling med utkastningsimpuls) Se även anvisningar i avsnittet för indelning i tryckzoner och avsnitt för vakuum /lågtrycksdrift samt i bilagan A.3. 3/2 ventiler K N X Två 3/2 ventiler, normalt stängda Två 3/2 ventiler, normalt öppna 3/2 ventil, normalt stängd, extern tryckmatning (inte avsedd för att kombineras med blockmonterade ventiler) 5/2 ventiler J M 5/2 ventil, bistabil 5/2 ventil, monostabil 5/3 ventiler B E G 5/3 ventil, öppen i mittläget 5/3 ventil, avluftad i mittläget 5/3 ventil, stängd i mittläget Tab. 1/12: ID koder för ventilplatskomponenterna Ytterligare information om ventilplattorna finns i bilaga A. 1 17

34 1. Komponentöversikt Anslutnings och manöverdon på ventilterminalen CPA SC Ventilterminal med multipolnodsventiler På ventilterminalen CPA SC finns följande pneumatiska anslutnings och manöverdon: Ventilterminal med halvmuffventiler Skyddskåpa VMPA HBV B (om så önskas) 2 Skyddskåpa VMPA HBT B (om så önskas) 3 Manuella manöverdon (för varje pilotventil, återfjädrande eller med vridlås) 4 Arbetsanslutningar (2), (4) på multipolnoden (för varje ventilplats) eller på ventilen 5 Tilluftsanslutningar (1), (12/14), frånluftsanslutningar (3), (5), (82/84) och tryckutjämningsanslutning (L) på höger och vänster sida om anslutningslocket Bild 1/1: 1 18 Ventilterminal CPA SC: Pneumatiska anslutnings och manöverdon

35 1. Komponentöversikt På ventilterminal CPA SC med anslutning fältbussdirekt DeviceNet" finns följande elektriska anslutnings och indikeringselement: Konfigurationsomkopplare, på baksidan 2 Typskylthållare, på baksidan (om så önskas) 3 Gul LED, indikering av pilotventilernas signaltillstånd 4 Spår för typskylt (om så önskas) 5 Anslutning för CP moduler 6 Anslutning för spänningsmatning 8 Anslutning för fältbuss 9 Fältbuss LED:er: PS Power System": matnings spänning elektronik (och givare i en CP ingångsmodul) PL Power Load": matnings spänning ventiler (och ventiler/ utgångar i CP slingan) SF CP systemfel NET Nätverksstatus DeviceNet MOD Modulstatus DeviceNet 7 Jordanslutning Bild 1/2: Ventilterminal CPA SC med DI anslutning: Elektriska anslutnings och indikeringselement 1 19

36 1. Komponentöversikt På ventilterminalen CPA SC med MP eller FL anslutning finns följande elektriska anslutnings och indikeringselement: Gul LED, indikering av pilotventilernas signaltillstånd 2 Spår för typskylt (om så önskas) 3 Typskylthållare (om så önskas) 4 Multipolanslutning (D sub eller kontaktlist för flatkabel), kan vridas 90 Bild 1/3: Ventilterminal CPA SC med MP eller FL anslutning: Elektriska anslutnings och indikeringselement 1 20

37 1. Komponentöversikt På ventilterminalen CPA SC med PI anslutning finns följande elektriska anslutnings och indikeringselement: Gul LED, indikering av pilotventilernas signaltillstånd 2 Spår för typskylt (om så önskas) 3 Typskylthållare (om så önskas) 4 PlugIn anslutning och kontakt Bild 1/4: Ventilterminal CPA SC med PI anslutning: Elektriska anslutnings och indikeringselement 1 21

38 1. Komponentöversikt På ventilterminalen CPA SC med HC anslutning finns följande elektriska anslutnings och indikeringselement: Gul LED, indikering av pilotventilernas signaltillstånd 2 Horizontal Connector och anslutningskabel med kontakt 3 Typskylthållare (om så önskas) Bild 1/5: Ventilterminal CPA SC med HC anslutning: Elektriska anslutnings och indikeringselement 1 22

39 1. Komponentöversikt Anslutnings och manöverdon på ventilen CPA SC med individuell elanslutning På ventilen CPA SC med individuell elanslutning finns följande pneumatiska anslutnings och manöverdon: Basblock med multipolnodsventil Basblock med halvmuffventil Skyddskåpa VMPA HBV B (om så önskas) 2 Skyddskåpa VMPA HBT B (om så önskas) 3 Manuella manöverdon (för varje pilotventil, återfjädrande eller med vridlås) 4 Arbetsanslutningar (2), (4) på anslutningslocket eller på ventilen 5 Tilluftsanslutningar (1), (12/14), frånluftsanslutningar (3), (5), (82/84) och tryckutjämningsanslutning (L) Bild 1/6: Blockmonterade ventiler CPA SC med individuell elanslutning: Pneumatiska anslutnings och manöverdon 1 23

40 1. Komponentöversikt På ventilen CPA SC med individuell elanslutning och med PI eller HC anslutning finns följande elektriska anslutnings och indikeringselement: PI anslutning 1 HC anslutning Gul LED, pilotventilernas signalstatus 2 PlugIn anslutning och anslutningskabel med kontakt 3 Typskylthållare (om så önskas) 4 Horizontal Connector och anslutningskabel med kontakt Bild 1/7: Blockmonterade ventiler CPA SC med individuell elanslutning: Elektriska anslutnings och indikeringselement 1 24

41 Montering Kapitel 2 2 1

42 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering på reläskena Väggmontering Blockmonterade ventiler CPA SC med individuell elanslutning Montering/demontering av manöverdonsskydd

43 2. Montering Kapitelinnehåll I det här kapitlet beskrivs montering och demontering: av ventilterminalen CPA SC på en fästyta eller en reläskena av manöverdonskydden Ytterligare information Information om byte eller tillägg av pneumatikkomponenter finns i kapitel

44 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Information Var försiktig vid all hantering av komponenter på ventilterminalen CPA SC. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2 4

45 2. Montering 2.2 Monteringsvarianter Ventilterminalen CPA SC kan monteras i en anläggning eller en maskin på följande sätt: Monteringssätt Montering på reläskena Väggmontering Beskrivning Ventilterminalen CPA SC är avsedd för montering på reläskena (bärskena enligt EN 50022). För montering på reläskena sätts en monteringssats fast på baksidan av ventilterminalen som kan användas för att hänga in ventilterminalen i reläskenan. Beakta uppgifterna om vibrationer och stötar för ventilterminalen CPV SC med fältbussdirektanslutning (se bilaga A Tekniska data"). Använd detta monteringssätt när du vill montera ventilterminalen CPA SC på en maskin. För väggmontering finns 4 hål på basblocket av ventilterminalen CPA SC (se Bild 2/3). Tab. 2/1: Monteringstyper för MPA ventilterminal Information Montera ventilterminalen CPA SC så att det finns tillräckligt med utrymme för värmeavledning, och beakta gränsvärdena för temperaturområdet (se Tekniska data"). 2 5

46 2. Montering Montering/demontering på reläskena Observera Beakta uppgifterna om vibrationer och stötar för ventilterminalen CPV SC med fältbussdirektanslutning (se bilaga A Tekniska data"). Montering på reläskena utan klämenhet är inte tillåten. Vid snett monteringsläge eller vid svängande belastning ska reläskenans klämenhet säkras ytterligare med låsskruvar för att förhindra att den glider ur läge (se Bild 2/1) för att förhindra oavsiktlig demontering. För montering av ventilterminalen CPA SC på reläskena krävs monteringssatsen CPASC1 BG NRH. Denna sats består av 2 skruvar M4 x 10 och 2 klämstycken. Montering Gör så här: 1. Säkerställ att fästytan kan bära ventilterminalen CPA SC (vikt se bilaga A). 2. Montera reläskenan (bärskena EN x 7,5; bredd 35 mm, höjd 7,5 mm). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 3. Fäst reläskenan med ca 100 mm mellanrum på fästytan. 4. Montera reläskenans klämenheter på baksidan av ventilterminalen (se Bild 2/1). 5. Haka fast ventilterminalen CPA SC på reläskenan (se Bild 2/1, pil A). 6. Sväng ventilterminalen mot reläskenan (se Bild 2/1, pil B). Se till att klämstycket ligger vinkelrätt mot reläskenan. 2 6

47 2. Montering 1 Reläskena 2 Reläskenans klämenhet 3 Skruv för fixering av reläskenans klämenhet 4 Självgängande M4x10 låsskruv för reläskenans klämenhet 5 Klämstycke för reläskenans klämenhet ÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÖÖÖ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔÔ ÔÔ Ô (A) (B) Bild 2/1: Montering av ventilterminalen CPA SC på reläskena 7. Placera klämstycket på högkant mot reläskenan. Hindra ventilterminalen från att glida eller tippa genom att dra spårskruven på båda sidor med 1,3 Nm. 2 7

48 2. Montering Demontering Gör så här: 1. Lossa låsskruven i reläskenans klämenhet (skruvarnas position, se Bild 2/2). Säkerställ att klämstycket ligger vinkelrätt mot reläskenan. 2. Sväng ventilterminalen framåt från reläskenan. 3. Lyft bort ventilterminalen från reläskenan. 1 Reläskena 2 Självgängande M4x10 låsskruv för reläskenans klämenhet 3 Klämstycke för reläskenans klämenhet Ô ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÖÖÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ (A) (B) Bild 2/2: Demontering av ventilterminalen CPA SC från reläskenan 2 8

49 2. Montering Väggmontering För väggmontering finns 4 hål i de olika basblocken (se Bild 2/3). Montering Gör så här: 1. Kontrollera att fästytan kan bära ventilterminalen CPA SC (vikt se bilaga A, Tab. A/3). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2. Borra fyra monteringshål i fästytan. 1 Hål Ø 3,6 mm 1 1 Bild 2/3: Monteringshålens placering 3. Skruva fast ventilterminalen CPA SC med fyra M3 skruvar av tillräcklig längd på fästytan (åtdragningsmoment 1 Nm). 2 9

50 2. Montering Demontering Gör så här: 1. Märk alla elektriska och pneumatiska matningsledningar. 2. Lossa alla matningsledningar (se kapitel 3). 3. Om ventilterminalen CPA SC monterats hängande, säkra den mot att falla ned innan du lossar den från fästytan. 4. Lossa fästskruvarna i basblocket (fästskruvarnas position se Bild 2/3). 5. Avlägsna CPA ventilterminalen från fästytan. 2 10

51 2. Montering 2.3 Blockmonterade ventiler CPA SC med individuell elanslutning Blockmonterade ventiler CPA SC med individuell elanslutning är avsedda för väggmontering i en anläggning eller en maskin. Gör så här: 1. Säkerställ att fästytan kan bära de blockmonterade ventilerna CPA SC (vikt se bilaga A, Tab. A/3). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2. Borra två monteringshål i fästytan (hålavstånd se Bild 2/4). Horisontella fästhål 6,8 41 Vertikala fästhål ,3 10 2,8+ 0,1 49,3 + 0,1 1 Monteringshål Bild 2/4: Blockmonterade ventiler CPA SC: monteringshålens läge och avståndsmått 3. Montera de blockmonterade ventilerna CPA SC med två M3 skruvar av tillräcklig längd på fästytan (åtdragningsmoment 1 Nm). 2 11

52 2. Montering 2.4 Montering/demontering av manöverdonsskydd De manuella manöverdonens funktion kan begränsas vid montering av skyddskåpor. Med skyddskåpan VMPA HBT B begränsas manöver donens låsande/återfjädrande funktion till att enbart vara återfjädrande. Skyddskåpan VMPA HBV B täcker manöverdonen helt, så att de inte kan användas utan att skyddskåpan tas bort. Montering Gör så här: 1. Kontrollera att manöverdonen är inaktiverade. Se till att låsbara manöverdon står i utgångsläge (se kapitel 4, Tab. 4/5). 2. Sätt på skyddskåporna på manöverdonen så att skyddskåpans snäpphakar kan greppa in i urtagen på manöverdonen. 3. Tryck fast skyddskåpan i urtagen på de manuella manöverdonen (se Bild 2/5): 2 12

53 2. Montering 1 Skyddskåpa VMPA HBV B Skyddskåpa VMPA HBT B 3 Manuella manöverdon 3 Bild 2/5: Montering av manöverdonsskydd Demontering Skyddskåpan ska begränsa de manuella manöverdonens funktion och är konstruerad så att den bara kan tas bort med extra stor kraft. Information Om du ska ta bort skyddskåpan bör du tänka på att snäpphakarna kan skadas vid demonteringen. Gör så här: Lossa skyddskåpan från de manuella manöverdonen med en lämplig skruvmejsel. 2 13

54 2. Montering 2 14

55 Installation Kapitel 3 3 1

56 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Anslutning av slangar Anslutning av ventilterminalen/blockmonterade ventiler CPA SC med individuell elanslutning Pilotluftförsörjning (styrluftförsörjning) Ventilterminal CPA SC med indelning i tryckzoner Vakuum och lågtrycksdrift Anslutning av pneumatiska slangar Anslutning av elkablar Ventilernas adressbeläggning

57 3. Installation Innehåll i detta kapitel I detta kapitel beskrivs hur ventilterminalen CPA SC ansluts med kablar och slangar. I huvudsak tas följande upp: Allmänna anvisningar för förbehandling av tryckluft och slangdragning Information om pilotluftförsörjning med intern eller extern styrluft Anvisningar för drift av ventilterminaler med indelning i tryckzoner Anvisningar för vakuum /lågtrycksdrift Montering av QS skruvkopplingar Anslutning av spänningsmatning Jordning av ventilterminalen Ventilernas adressbeläggning Ytterligare information Anvisningar för anslutning av den elektriska multipolen finns i produktbilagan. 3 3

58 3. Installation 3.1 Förbehandling av tryckluft Observera Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Observera För hög restoljehalt i tryckluften förkortar ventil terminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehaltens maxvärde på 0,1 mg/m 3 inte överskridas (se ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN del 1 3) eller motsvarande oljor som baseras på polyalfaolefiner (PAO) får restoljehalten inte överstiga 5 mg/m 3 (se ISO klass 4). Därmed undviks funktionsstörningar hos ventilerna. En högre restoljehalt än så är oavsett kompressorolja inte tillåten, eftersom grundsmörjmedlet annars sköljs bort efter hand. 3 4

59 3. Installation Drift med dimsmord tryckluft Kör om möjligt anläggningen med tryckluft som inte är dimsmord. Det skonar miljön. Festos pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. Observera Drift med dimsmord tryckluft leder till att engångs smörjningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Observera Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som anges i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se nästa avsnitt). Därmed undviks funktionsstörningar hos ventilerna. 3 5

60 3. Installation Ställa in dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max. 1 droppe/minut eller 0,5 till 5 droppar/1 000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera det arbetselement som är längst bort från dimsmörjaren. 2. Kontrollera ventilterminalen som startar detta arbetselement. 3. Ta bort ljuddämparen, om sådan finns, på anslutning (3/5). 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas svagt gult. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är ljuddämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3 6

61 3. Installation 3.2 Allmän anslutningsteknik Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifterna för elektrostatiskt känsliga komponenter kan leda till att komponenterna förstörs. 3 7

62 3. Installation Anslutning av slangar I allmänhet minskar luftgenomflödet vid användning av vinkelkopplingar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i respektive över kopplingens slanganslutning. 2. Dra vid behov spännringen 1 över slanganslutningen respektive dra åt fästskruven Du får en bättre översikt av anläggningen genom att bunta ihop slangarna med: slangbuntband eller slangklämlist. 2 1 Bild 3/1: Montera slangar 3 8

63 3. Installation Lossa Gör så här: Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Innan pneumatikslangarna på ventil terminalen MPA F lossas ska följande steg utföras: Koppla från tryckluftsmatningen. Kontrollera att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement som styrs av ventiler som är stängda i utgångs eller mittläge. 1. Märk samtliga pneumatikslangar. 2. Tryck ned skruvkopplingens spännring 1 med t.ex. en skruvmejsel eller med lösgöringsverktyget QSO från Festo respektive lossa skruvkopplingens fästskruv Dra ut slangen från skruvkopplingen. 4. Stäng de förskruvningar som inte används med blindplugg Bild 3/2: Demontera slangar 3 9

64 3. Installation 3.3 Anslutning av ventilterminalen/blockmonterade ventiler CPA SC med individuell elanslutning Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytor och hantering som strider mot hanteringsföreskrifterna för elektroniskt känsliga komponenter kan medföra att komponenterna förstörs. På basblock som är bestyckade med reservplattor bör arbetsanslutningarna (2) respektive (4) förslutas med blindpluggar eller gängade blindpluggar för att skyddas mot smuts. För att garantera optimal prestanda av ventilterminalen CPA SC rekommenderas i följande fall anslutning av trycklufts och ev. frånluftsslangarna på båda sidor: när cylindrar med stor volym ska drivas med hög hastighet, när flera ventiler samtidigt kopplas om till genomflöde. Information Använd ventiler som styr arbetselement med stor volym i en separat tryckzon. Då undviks baktrycksproblem i frånluftskanalerna (3) och (5). 3 10

65 3. Installation Pilotluftförsörjning (styrluftförsörjning) Observera Använd endast ventilterminalen CPA SC med tryckluft eller inerta gaser (t.ex. kväve). Ventilterminaler med externt matad styrluft: Undvik i möjligaste mån att dimsmörja ovan nämnda medier för styrluftförsörjningen (anslutningarna 12/14). Beakta i annat fall anvisningarna i avsnittet Förbehandling av tryckluft". Ventilterminaler med internt avgrenad styrluft försörjning: Undvik i möjligaste mån att dimsmörja ovan nämnda medier för matningsluften (anslutning (1)). Beakta i annat fall anvisningarna i avsnittet Förbehandling av tryckluft". Pilotluftförsörjningen kan drivas med intern eller extern styrluftförsörjning beroende på basblocket. Vilken typ av pilotluftförsörjning din ventilterminal CPA SC är anpassad för framgår av nedanstående egenskaper (se tabell). Typ av pilotluftförsörjning Anslutning för pilotluftförsörjning (12/14) på basblocket Drift med extern pilotluftmatning Markerad öppen gänganslutning (12/14) Drift med intern styrluftförsörjning Inte markerad, anslutning (12/14) stängd Tab. 3/1: Kännetecken för två typer av pilotluftförsörjning 3 11

66 3. Installation Intern styrluftförsörjning Om drifttrycket ligger på 3 8 bar, kan pilotluftför sörjningen drivas med internt avgrenad styrluftförsörjning. Styrluftförsörjningen i basblocket avgrenas då från matningskanal (1). Information Intern styrluftförsörjning avgrenas centralt för alla pilotluftförsörjningar från matningskanalen (1). Detta gäller även när ventilterminalen CPA SC drivs med flera tryckzoner (se Bild 3/3). Extern styrluftförsörjning Om drifttrycket är under 3 bar eller över 8 bar måste pilotluftförsörjningen drivas med extern styrluftförsörjning. Därvid tillförs den separata styrluftförsörjningen externt via anslutningen (12/14). Information Använd reglerad extern styrluftförsörjning (3 8 bar). På så sätt är säker, störningsfri drift av ventilterminalen CPA SC möjlig även vid t.ex. varierande drifttryck. Den externa styrluftförsörjningen matas in centralt för alla pilotluftförsörjningar via pilotluftsanslutningen (12/14) till höger eller vänster på basblocket. Detta gäller även då ventilterminalen CPA SC drivs med olika tryckzoner (se Bild 3/3). Ställ in den externa styrluftförsörjningen enligt drifttrycket (se diagram bilaga A, Bild A/1 och Bild A/2). 3 12

67 3. Installation Ventilterminal CPA SC med indelning i tryckzoner Ventilterminalen CPA SC kan drivas med maximalt 2 tryck zoner. De här tryckzonerna bildas med hjälp av tryckzons plattor som kan sättas in i matningskanalen (1) och i frånluftskanalerna (3) respektive (5). Information Ventiler som styr arbetselement med stor volym ska drivas i en separat tryckzon. Då undviks baktrycks problem i frånluftskanalerna (3) och (5). Driv ventilplattorna med ID kod I (2x2/2 ventil) i en separat tryckzon med separerad frånluftskanal (5) när ventilterminalen CPA SC även är utrustad med andra ventilplattor. Information Beakta att ventilplattorna har upp till 20 % mindre flöde på grund av tryckzonsplattan på följande ventilplatser: ventilplatsen där fixeringsstiftet sitter och de båda ventilplatserna intill. Tänk också på att kanalerna (12/14) och (82/84) inte är spärrade vid tryckzonsindelning. Pilotluftförsörjningen, oavsett om den drivs med intern eller extern styrluftförsörjning, avgrenas respektive matas alltid centralt. 3 13

68 3. Installation Pilotluftförsörjning med extern styrluftförsörjning 12/ Matningsanslutningar tryckzon 1 2 Pilotluftsanslutning (12/14) till vänster och till höger på basblocket (endast vid basblock för extern styrluftförsörjning) 3 Tryckzon 1 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/3: Exempel CPA SC, 2 tryckzoner, pilotluftförsörjning med extern styrluftförsörjning 3 14

69 3. Installation Pilotluftförsörjning med intern styrluftförsörjning Information Beakta vid ventilterminalen CPA SC med MP, FL eller DI anslutning och pilotluftförsörjning med intern styrluftförsörjning: Styrluftförsörjningen avgrenas centralt för alla magnetspolar från matningskanal 1, till vänster i basblocket (se Bild 3/4): Den vänstra tryckzonen måste därför drivas med ett tryck mellan 3 och 8 bar. 2 1 S Matningsanslutningar tryckzon 1 2 Internt avgrenad styrluftförsörjning till vänster i basblocket (endast ventilterminal med MP, FL eller DI anslutning) 3 Tryckzon 1 (drifttryck 3 8 bar) 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/4: Exempel CPA SC med MP, FL eller DI anslutning, 2 tryckzoner, pilotluftförsörjning med internt avgrenad styrluftförsörjning 3 15

70 3. Installation Information Beakta vid ventilterminalen CPA SC med HC eller PI anslutning och pilotluftförsörjning med intern styrluftförsörjning: Styrluftförsörjningen avgrenas centralt för alla magnetspolar från matningskanal (1) till höger i basblocket (se Bild 3/5): Den högra tryckzonen måste därför drivas med ett tryck mellan 3 och 8 bar. 2 1 S Matningsanslutningar tryckzon 1 2 Internt avgrenad styrluftförsörjning till höger i basblocket (vid ventil terminal med HC eller PI anslutning) 3 Tryckzon 1 4 Tryckzon 2 5 Matningsanslutningar tryckzon 2 Bild 3/5: Exempel CPA SC med PI eller HC anslutning, 2 tryckzoner, pilotluftförsörjning med internt avgrenad styrluftförsörjning Montering av tryckzonsplattorna beskrivs i kapitel

71 3. Installation Vakuum och lågtrycksdrift Följande förutsättningar gäller för drift av ventilterminalen CPA SC via tryckluftsanslutning (1) med vakuum eller lågtryck (, 0,9 till. 3 bar): ventilterminalen drivs med reglerad extern styrluftförsörjning ventilterminalen är endast utrustad med följande ventilplattor och har 2 tryckzoner. Ventilplattor Tryckzon med vakuum eller lågtrycksmatning via anslutning (1) Tryckzon med övertrycksmatning 1) via anslutning (1) Tryckzonen är endast utrustad med följande ventilplattor: 5/2 ventil, monostabil (ID kod M) 5/2 magnetventil, bistabil (ID kod J) 5/3 ventil, (ID kod B, E och G) 3/2 ventil (ID kod X) se även följande anvisning. Ventilplattorna med ID kod N, K och I lämpar sig inte för vakuum eller lågtrycksdrift med matning via anslutning 1! Tryckzonen kan dessutom förses med följande ventilplattor: 2x3/2 ventil (ID kod N, K) 2x3/2 ventil (ID kod I), se även informationen nedan 1) Enligt diagram Bild A/1 och Bild A/2 Tab. 3/2: Ventilplattor 3 17

72 3. Installation Information Ventilplattor med ID kod X, 3/2 ventil: Den här ventilen är inte beroende av matningsanslutning 1 på ventilterminalen. Tryckluft eller vakuum ansluts vid denna ventil på anslutning 4. Ventilen avluftas via anslutning 3. Styrluftförsörjning sker via ventil terminalen. Ventilplattor med ID kod I, 2x2/2 ventil: På denna ventilplatta matas vakuum på anslutning (5). Anslutning (5) kopplas av magnetspole (14). Drifttrycket ligger på anslutning (2) och kan användas som utkastningsimpuls. Anslutning (2) kopplas av magnetspole 12. Driv ventilplattorna på ventiliterminalen CPA SC som även är utrustade med andra ventilplattor i en separat tryckzon med separerad avluftningskanal (5) Anslutning av pneumatiska slangar Information Förslut alla anslutningar som inte används på ventilterminalen CPA SC med blindpluggar. Tryckutjämningshålet (anslutning L) får inte förslutas med blindplugg! Ordningsföljden för anslutning av arbetsledningarna beror på vilken sorts skruvkoppling som används: Koppling med sexkantshål: valfri ordningsföljd. Koppling med utvändig sexkant: monteras företrädesvis från vänster till höger (så att nyckeln kan röras fritt). Information Lägg vid behov en passande tätningsring under M5 /M7 förskruvningarna respektive ljuddämparen för att undvika läckage. 3 18
