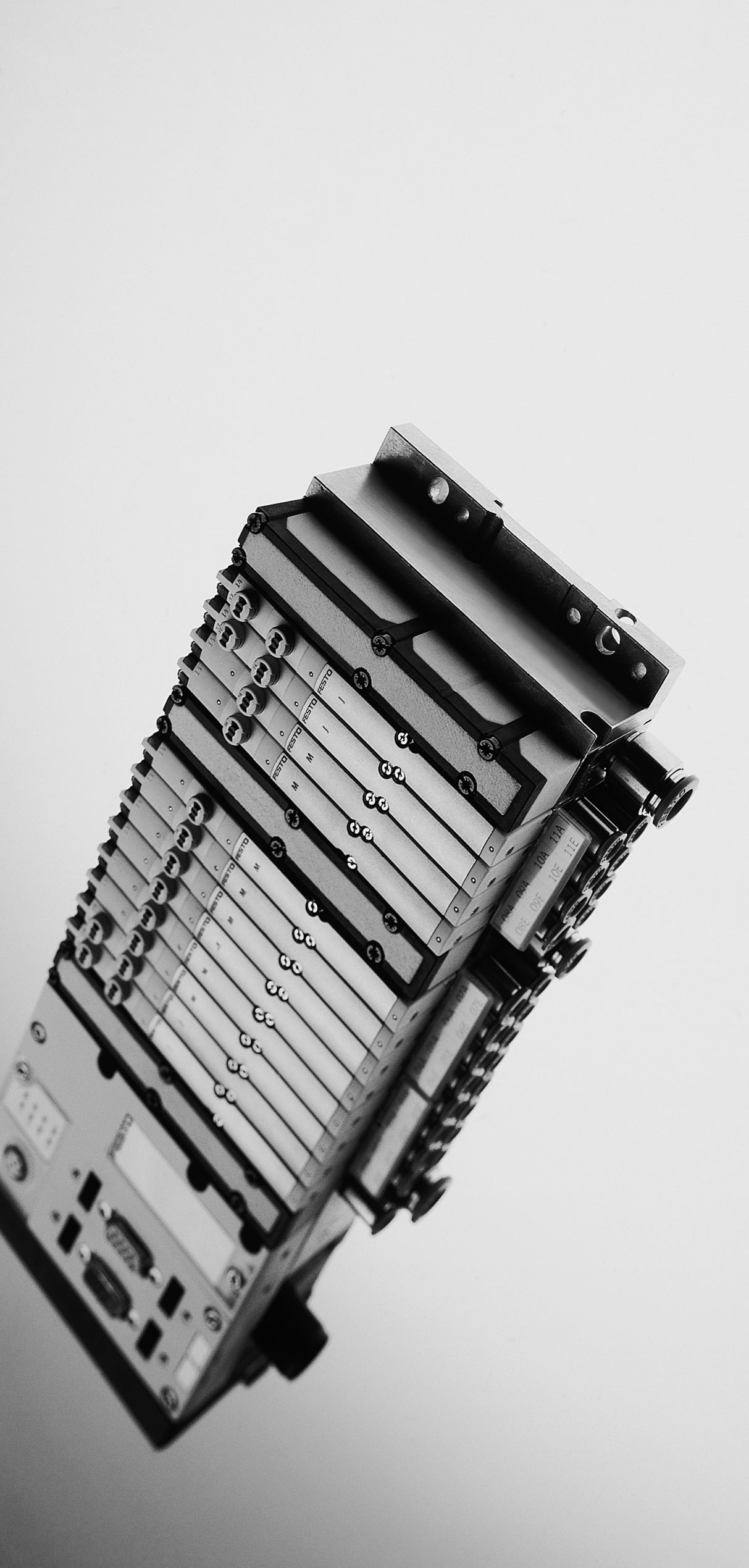

MPA ventilterminal. Manual Pneumatik MPA. Ventilterminal med MPA pneumatik Typ VT32. Manual sv 0305a [ ]

Transkript

1 MPA ventilterminal Manual Pneumatik MPA Ventilterminal med MPA pneumatik Typ VT32 Manual sv 0305a [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Författare Redaktion M. Simons M. Holder Original de Översättning transline Deutschland Layout Festo AG & Co. KG, avd. KG GD Sättning KI DT Utgåva sv 0305a Beteckning P.BE MPA SV Artikelnummer E (Festo AG&Co. KG, D73726 Esslingen, 2003) Hemsida: E post: service_international@festo.com Spridning och kopiering av detta dokumentet samt utnyttjande och förmedling av innehållet är förbjudet utan skriftligt tillstånd. Överträdelse beivras. Alla rättigheter förbehållna vid registrering av patent, bruksmönster eller prydnadsmönster. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning Målgrupp Service Instruktioner till denna manual Viktiga användaranvisningar VII VII VII VIII XI 1. Komponentöversikt MPA ventilterminalen Översikt över varianter Komponentbeskrivning Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering av reläskenan Väggmontering/ demontering Montering/demontering av skylthållaren Montering/demontering av manöverdonskydd (om så önskas) Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Ansluta slangar Anslutning av MPA ventilterminalen Pilotstyrning av ventilspolar (pilotluftsmatning) MPA ventilterminal indelad i flera tryckzoner Vakuum /lågtrycksdrift Ansluta pneumatikslangar Anslutning av elkablar Ventilernas adressbeläggning III

6 Innehåll och allmänna säkerhetsföreskrifter 4. Idrifttagning Allmänna anvisningar Före idrifttagning Tryckstegring av den totala matningen Manuellt manöverdon (MM) Testa ventilerna och ventil arbetselement kombinationen LED indikering av ventilerna Felsökning Funktionsstörningar Pneumatikens drifttillstånd Underhåll och ombyggnad Allmänna försiktighetsåtgärder Demontering av MPA ventilterminalen Underhåll av MPA ventilterminalen Rengör flatljuddämparen Byte av komponenter i MPA ventilterminalen Byte av ventil eller reservplattor Byte av elektronikmoduler Byta ut flatljuddämpare eller avluftningsplatta Byte av anslutningsmodul, matningsmodul eller MPA ändplatta Ombyggnad av MPA ventilterminalen Ombyggnad till intern eller extern pilotluft Bygga om MPA ventilterminalen till drift med olika tryckzoner Tillägg av ventilplatser A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör från Festo A 10 IV

7 Innehåll och allmänna säkerhetsföreskrifter B. Kompletterande komponentöversikt B 1 B.1 Översikt ventilplattor B 3 B.2 Skilja MPA ventilterminal från CPX terminal B 6 C. Sökordsförteckning C 1 C.1 Sökordsförteckning C 3 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

9 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning De MPA ventilterminaler som beskrivs i denna manual är avsedda för montering i en maskin eller en reglerteknisk anläggning. Det är mycket viktigt att beakta de säkerhetstekniska instruktionerna i denna manual samt avsedd användning av respektive MPA ventilterminal. MPA ventilterminaler får endast användas enligt följande: enligt föreskrifter inom industri, i originaltillstånd utan egenmäktiga förändringar. De ombyggnader och ändringar som finns beskrivna i den bifogade dokumentationen är tillåtna i tekniskt felfritt tillstånd. Om tillbehör som förekommer inom handel, t.ex. aktuatorer, ska anslutas måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment osv. följas. Följ gällande lagar och bestämmelser. Målgrupp Den här manualen vänder sig uteslutande till behörig personal inom styr och automatiseringsteknik. Service Kontakta din lokala Festo serviceavdelning om du får tekniska problem. VII

10 Innehåll och allmänna säkerhetsföreskrifter Instruktioner till denna manual Denna manual innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av MPA ventilterminaler. Manualen omfattar enbart beskrivning av de pneumatiska komponenterna och refererar till de i följande tabell angivna ventilterminalvarianterna. Varianter av MPA ventilterminalen av typ VT32 Med CPX terminal Information om CPX moduler finns i manualen för respektive modul. Följande tabell ger en översikt. Med MP anslutning Information om elsystem/elektronik: se bifogad produktbilaga Tab.0/1: MPA ventilterminalens anslutningsvarianter VIII

11 Innehåll och allmänna säkerhetsföreskrifter Manualer för CPX terminalen Manual Innehåll CPX systembeskrivning", typ P.BE CPX SYS... Översikt över konstruktion, beståndsdelar och funktionssätt av CPX terminaler; installations och idrifttagningsanvisningar samt grundläggande parametrering Manual CPX fältbussnod" typ P.BE CPX FB... CPX IO moduler" typ P.BE CPX EA... Ventilterminal med... MPA pneumatik" typ P.BE MPA... CPA pneumatik" typ P.BE CPA... Midi/Maxi pneumatik" typ P.BE MIDI/MAXI Innehåll Instruktioner för montering, installation, idrifttagning och diagnos av respektive fältbussnod Anslutningsteknik och instruktioner för montering, installation och idrifttagning av ingångs och utgångs moduler av typen CPX... Information om montering, installation och idrifttagning för resp. pneumatik Tab.0/2: Beskrivningar för MPA ventilterminal med CPX terminal IX

12 Innehåll och allmänna säkerhetsföreskrifter MPA ventilterminalen består av pneumatiska och elektriska komponenter. De betydande pneumatiska komponenterna visas i bilden nedan. 1 Avluftningsanslut ning eller flatljud dämpare Ventilplattor 3 Reservplatta 4 Ändplatta 5 Matningsmodul 6 Anslutningsplatta 7 Modul för multipol anslutning eller pneumatikgräns snitt Bild0/1: De huvudsakliga komponenterna i en MPA ventilterminal Denna manual innehåller dokumentation för ventilplattor med ID koderna B, D, E, G, H, J, K, M, N och X (se kapitel System översikt, komponentbeskrivning"). X

13 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna beskrivning inehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Försigtigt, Notera), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person och sakskador kan uppstå, om inte anvisningen följs. Försigtigt... innebär att person och sakskador kan uppstå, om inte anvisningen följs. Notera... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att komponenten skadas. XI

14 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. XII

15 Innehåll och allmänna säkerhetsföreskrifter Följande produktspecifika begrepp och förkortningar används i denna manual: Begrepp/förkortning Betydelse Avluftningsplatta Platta för samlad frånluft med anslutning 3/5. Anslutningsplatta Grundkomponenter CPX moduler Pneumatisk platta med 4 ventilplatser för montage av monostabila, bistabila eller mittlägesventiler, med arbetsanslutningarna 2 och 4. Komponenter (pneumatikgränssnitt, MP anslutningsmodul, anslutningsplattor eller matningsmodul) på vilka ytterligare komponenter (avluftningsplattor, flatljuddämpare ventil, eller reservplatta) monteras. Samlingsbegrepp för de olika moduler som kan integreras i en CPX terminal. CPX terminal Modulär elektrisk terminal av typ 50 Elektronisk modul Modul i anslutningsplattan med LED och kontroll av spolarna Frånluftplatta Platta för samlad frånluft med anslutning 3/5 I/O Komponenter Matningsmodul MM MPA1 MPA ventilterminal MP anslutning MP anslutningsmodul MPA ventilterminal med multipolanslutning (MP anslutning) In och utgångsmoduler Samlingsbegrepp för pneumatikgränssnitt, MP anslutningsmodul, frånluftplatta, flatljuddämpare, pneumatisk anslutningsplatta, matningsmodul, ändplatta, ventilplatta och reservplatta Modul för ytterligare tryckluftsmatning av ventilplattorna, t.ex. vid flera tryckzoner. Manuella manöverdon Beteckning av MPA ventilterminaler med 10 mm breda ventilplattor Modulära Performance Anslutningsplattor för ventilterminaler (av typ 32) med MP anslutningar eller för CPX terminaler Elektrisk multipolanslutning Modul med elektrisk multipolanslutning och pneumatikanslutningar MPA ventilterminal med D sub kontakt över vilken alla ventilspolar ansluts centralt. XIII

16 Innehåll och allmänna säkerhetsföreskrifter Begrepp/förkortning Pneumatisk modul Reservplatta Slanganslutning Ventilplatta Ändplatta Betydelse Modul som består av anslutningsplatta, elektronikmodul, ventil eller reservplattor. Platta utan ventilfunktion för övertäckning av lediga ventilplatser på anslutningsplattor. Anslutning av matningsledningar (slangar) till MPA ventilterminalen. Platta med monostabil, bistabil eller mittlägesventil. Den yttersta, högra plattan på MPA ventilterminalen och yttersta, vänstra plattan på CPX terminalen med hål för väggmontering. Tab.0/3: Produktspecifika begrepp och förkortningar XIV

17 Komponentöversikt Kapitel 1 1 1

18 1. Komponentöversikt Innehållsförteckning 1. Komponentöversikt MPA ventilterminalen Översikt över varianter Komponentbeskrivning

19 1. Komponentöversikt Kapitelinnehåll Detta kapitel ger dig en överblick av MPA ventilterminalen vad gäller: ventilterminalens anslutningsvarianter och komponenter maximalt antal ventilplatser ventilplattornas ID kod anslutnings, indikerings och manöverdon. Övrig information Information om den elektriska multipolen hittar du i den korta beskrivningen av MPA ventilterminal med MP anslutning. Information om CPX terminalens moduler hittar du i manualen om CPX system. Information om elektronikmodulen i MPA ventilterminalen finns i manualen om CPX IO moduler. 1 3

20 1. Komponentöversikt 1.1 MPA ventilterminalen Med hjälp av MPA ventilterminaler ger Festo stöd åt automatiseringen på maskinnivå. MPA ventilterminalens modulära konstruktion hjälper dig att perfekt anpassa denna ventil till maskinen eller utrustningen. Ventilterminalens pneumatik skapar följande förbindelser: samlingskanaler för till och frånluft elektriska signaler för alla ventilspolar. För varje ventilplats på de enskilda pneumatiska modulerna finns arbetsanslutningarna 2 och 4. Via samlingskanaler och anslutningar i grundkomponenterna matas ventilerna med tryckluft (drifttryck och pilotlufttryck) och frånluften leds bort (för ventilerna resp. pilotstyrningen). Som komplement finns det ytterligare komponenter för tryckmatning för bl.a. indelning i tryckzoner. MPA ventilterminalen är försedd med en strömsänkning. Härvid sänks ventilspolarnas märkström efter högströms fasen (kopplingsförloppet). Strömsänkningen ger följande fördelar: MPA ventilterminalen drar mindre energi. Nätdelen för spänningsmatning i MPA ventilterminalen kan anpassas på mer ekonomiskt sätt för applikationen. Ventilspolarna har en lägre förlusteffekt och producerar därmed mindre värme. 1 4

21 1. Komponentöversikt Översikt över varianter MPA ventilterminal MPA ventilterminal med CPX terminal Denna MPA ventilterminal kan erhållas med 4 till max 32ventilplatser. Max 64 ventilspolar kan styras. Bild1/1: MPA ventilterminal med CPX terminal 1 5

22 1. Komponentöversikt MPA ventilterminal med MP anslutning Denna MPA ventilterminal finns tillgänglig med 4 till max 24ventilplatser. Max 24 ventilspolar kan styras. Ventilspolarnas elektriska anslutning sker samlat via en multipolkontakt. Bild1/2: MPA ventilterminal med multipolanslutning Storlekar på MPA ventilterminalerna Alla varianter på MPA ventilterminaler finns med bredden 10mm (MPA1). 1 6

23 1. Komponentöversikt Komponentbeskrivning MPA ventilterminalen med CPX terminal består av följande komponenter: CPX fältbussnod 2 Pneumatikgränssnittet med tilluftanslutningar och avluftningsplatta eller flatljuddämpare 3 Ventil eller reservplattor 4 Matningsmodul med frånluftsplatta eller flatljuddämpare 6 Anslutningsmodul med arbetsanslutningar, skylthållare, seriekoppling (buss) och elektronikmodul med LEDs 7 Packningsskiva (för indelning av tryckzoner om så önskas) 8 Ytterligare CPX moduler om så önskas 5 Ändplatta Bild1/3: Komponenter i en MPA ventilterminal med CPX terminal 1 7

24 1. Komponentöversikt MPA ventilterminalen med MP terminal består av följande komponenter: Modul för multipolanslutning med multipolkontakt, tilluftsanslutningar och avluftningsplatta eller flatljuddämpare 2 Elektrisk koppling 3 Ventil eller reservplattor 4 Matningsmodul med avluftningsplatta eller flatljuddämpare 5 Höger ändplatta 6 Anslutningsplatta med arbetsanslutningar, skylthållare och elektronikmodul med LEDs 7 Packningsskiva (för indelning av tryckzoner om så önskas, maximalt 2 tryckzoner) Bild1/4: Komponenter i en MPA ventilterminal med MP anslutning 1 8

25 1. Komponentöversikt MPA ventilterminaler med MP anslutning respektive CPX teminaler kan styra varierande antal magnetspolar. Även det maximala antalet ventilplatser varierar. Följande tabell ger en översikt: Varianter på ventilterminaler Max antal styrbara magnetspolar Max antal ventilplatser Kommentar CPX terminal magnetspolar kan styras på varje ventilplats. MP anslutning ) Vid det maximala antalet ventilplatser kan en magnetspole styras per ventilplats. 1) Om MPA ventilterminalen med MP anslutning även har ventilplatser som möjliggör styrandet av 2magnetspolar, minskar i motsvarande utsträckning det maximala antalet möjliga ventilplatser. Se även tabell 3/5 i kapitel 3. Tab.1/1: Maximalt antal ventilplatser beroende av MPA ventilterminalvarianter 1 9

26 1. Komponentöversikt Ventilerna hos MPA ventilterminalen är märkta med ID koder. Med hjälp av denna märkning som finns tryckt på ventil platsens framsida kan du fastställa bestyckningen hos MPA ventilterminalen. ID kod B D E G H J K M N X Ventilplatta Ventilplatta, 5/3 ventil, mittläge påluftat Ventilplatta, två 2/2 ventiler, monostabila stängda i utgångsläge Ventilplatta, 5/3 ventil, mittläge avluftat Ventilplatta, 5/3 ventil, stängt i mittläge Ventilplatta, två 3/2 ventiler, styrsida 12 öppet i utgångsläge, styrsida 14 stängt i utgångsläge Ventilplatta, 5/2 ventil, bistabil Ventilplatta, två 3/2 ventiler, monostabila, stängda i utgångsläge Ventilplatta, 5/2 ventil, monostabil Ventilplatta, två 3/2 ventiler, monostabila, öppna i utgångsläge Ventilplatta, två 3/2 ventiler, monostabil, stängt i utgångsläge extern tryckmatning Tab.1/2: Ventilplattornas ID koder Ytterligare information om ventilplattorna finns i bilaga B. 1 10

27 1. Komponentöversikt På MPA ventilterminalen finns följande pneumatiska anslutnings och manöverelement: Manuellt manöverdon (per pilotventil, återfjädrande eller vridbar/låsbar) 2 Avluftningsanslutningar, ventiler" (3/5) 3 Frånluftsanslutning pilotluftsmatning" (82/84) 4 Matningsanslutningar drifttryck" (1) 5 Arbetsanslutningar (2, 4), per ventilplatta 6 Pilotluftanslutning, extern pilotluftsmatning" (12/14) 7 Manöverdonskydd Bild1/5: MPA ventilterminalens pneumatiska anslutnings och manöverelement 1 11

28 1. Komponentöversikt På MPA ventilterminalen med CPX terminal finns följande elektriska anslutnings och indikeringselement: Servicegränssnitt för handterminal m.m. 2 Fältbussanslutning (specifik buss) 3 LEDs gul: signalstatusindikering för pilotventiler röd: felindikering 4 Märkskylthållare 5 Anslutning till spänningsförsörjning 6 Jordanslutning Bild1/6: Elektriska anslutnings och indikeringselement hos MPA ventilterminal med CPX terminal 1 12

29 1. Komponentöversikt På MPA ventilterminalen med MP anslutning finns följande elektriska anslutnings och indikeringselement: D sub multipolkontakt 2 Märkkylthållare 3 Jordanslutning 4 D sub anslutning 5 LEDs gul: signalstatusindikering för pilotventiler Bild1/7: Elektriska anslutnings och indikeringselement hos MPA ventilterminal med MP anslutning 1 13

30 1. Komponentöversikt 1 14

31 Montering Kapitel 2 2 1

32 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Monteringsvarianter Montering/demontering av reläskenan Väggmontering/ demontering Montering/demontering av skylthållaren Montering/demontering av manöverdonskydd (om så önskas)

33 2. Montering Kapitelinnehållet MPA ventilterminalen levereras färdigmonterad från fabriken. Tillbehör som skylthållare och manöverdonsskydd (tillval) monteras direkt på plats. I detta kapitel beskrivs montering och demontering av: den kompletta MPA ventilterminalen skylthållare manöverdonskydd. Övrig information Information om byte eller utökning av pneumatik komponenter finns i kap. 5. MPA ventilterminal med CPX terminal: Information om montering av MPA ventilterminal med CPX terminal finns i manualen om CPX system. Information om demontering och montering av IO moduler hittar du i manualen om CPX IO moduler. Information om montering av moduler och komponenter som beställs i efterhand hittar du i produktbilagan. 2 3

34 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas skall följande kopplas bort: tryckluftsmatning matningsspänningsförsörjning. Försiktigt Var varsam när du hanterar MPA ventilterminalens moduler och komponenter. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2 4

35 2. Montering 2.2 Monteringsvarianter MPA terminalen kan monteras på två olika sätt: Montering Montering på reläskena Väggmontering Beskrivning MPA ventilterminalen är avsedd för montering på reläskena (reläskena enligt EN 50022). För detta ändamål finns ett styrspår för inhakning i reläskenan på baksidan. Multipolanslutningen respektive pneumatik gränssnittet och ändplattorna inkluderar hål för väggmontering. Vid MPA ventilterminaler med fler än 5 anslutningsmoduler krävs eventuellt ytterligare monteringsvinklar på matnings modulen (se anvisningar och uppgifter för vibrationer och stötar i bilaga A nedan). Tab.2/1: Monteringstyper för MPA ventilterminalen Försiktigt Montera MPA ventilterminalen så att det finns tillräckligt med utrymme för värmeavledning och beakta gränsvärdena för temperaturområdet (se Tekniska data). 2 5

36 2. Montering Montering/demontering av reläskenan Försiktigt Beakta uppgifterna om vibrationer och stötar i Tekniska data" i bilaga A vid montering av reläskenan. Montering på reläskena utan klämstycken är inte tillåten. Vid snett monteringsläge eller vid svängande belastning ska reläskenans klämenhet säkras ytterligare med ändamålsenliga låsskruvar (se bild 2/1, siffra 2) för att undvika att den glider ur sitt läge och förhindra oavsiktligt demontering. För montering krävs följande monteringssatser: för MPA ventilterminaler med MP anslutning: CPA BG NRH Denna sats består av 2 skruvar M4x10 och 2 klämstycken. för MPA ventilterminaler med CPX anslutning: CPX CPA BG NRH Denna sats består av 3 skruvar M4x10 och 3 klämstycken. 2 6

37 2. Montering Varianter MPA ventilterminal med CPX terminal 2 Monteringsmöjlighet Hål för reläskskenans klämenheter: 1 I ändplattorna 2 I pneumatikgränssnittet 1 1 MPA ventilterminal med MP anslutning Hål för reläskskenans klämenheter: 1 I MP anslutningsmodulen 2 I den högra ändplattan 1 2 Tab.2/2: Hål för reläskskenans klämenhet Montering Gör så här: 1. Säkerställ att fästytan kan bära MPA ventilterminalen (vikt se Bilaga A). 2. Montera reläskenan (bärskena EN x7,5; bredd 35 mm, höjd 7,5 mm). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 3. Fäst reläskenan med ca 100 mm mellanrum på fästytan. 2 7

38 2. Montering 4. Montera reläskenornas klämenheter (se tabell 2/2) 5. Haka fast MPA ventilterminalen på reläskenan (se bild 2/1 pil A). 6. Sväng MPA ventilterminalen mot reläskenan (se bild 2/1, pil B). Se till att klämstycket ligger horisontellt med reläskenan. 1 Reläskena 2 Reläskenans låsskruv 3 Reläskenans klämstycke ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ Ô ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ Ô (A) (B) Bild2/1: Montering av MPA ventilterminalen med reläskena 7. Hindra MPA ventilterminalen från att glida eller tippa genom att dra åt låsskruven med 1,3 Nm på samma sätt som hos CPX terminalen. 2 8

39 2. Montering 1 Reläskena 2 Reläskenans klämstycke 1 2 Bild2/2: Vy från baksidan: Montering på exemplet av CPX terminalen på reläskena Övrig information om montering av reläskena på MPA ventilterminal med CPX terminal finns i manualen om CPX system. Demontering Gör så här: 1. Lossa låsskruven i reläskenans klämenhet (för skruvarnas position, se tabell 2/2). Säkerställ att klämstycket ligger horisontellt mot reläskenan. 2. Sväng MPA ventilterminal framåt från reläskenan (se bild 2/3). 3. Lyft MPA ventilterminalen från reläskenan (se bild 2/3). 2 9

40 2. Montering 1 Reläskena 2 Reläskenans låsskruv 3 Reläskenans klämstycke ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ Ô ÔÔ ÔÔ ÔÔ ÔÔ ÔÔ Ô B A Bild2/3: Demontering av MPA ventilterminalen Väggmontering/ demontering Ändplattorna, MP anslutningsmodulen respektive pneumatik gränssnittet innehåller hål för väggmontering (se tabell 2/3). 2 10

41 2. Montering Försiktigt MPA ventilterminaler kan böjas och därmed skadas om de monteras på en rörlig, böjlig yta. Montera endast MPA ventilterminalen på en jämn, stabil yta. Om fästhålen överbelastas, MPA ventilterminalen med CPX terminal böjs eller utsätts för svängning som ger egen resonans kan detta leda till skador. För MPA ventilterminaler med fler än 5 anslutnings plattor bör man använda en ytterligare väggvinkel av typen: VMPA BG RW. För montering av väggvinkeln har matningsmodulen motsvarande gängade hål. I sådana fall bör ytterligare fästen användas för CPX terminalen (se anvisningar i manualen om CPX system). Montering Gör så här: 1. Se till att fästytan är jämn och kan bära MPA ventilterminalen (vikt se Bilaga A). Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. 2. Borra monteringshål i fästytan. 3. Fäst MPA ventilterminalen med motsvarande långa M4 respektive M6 skruvar på fästytan. 2 11

42 2. Montering Variant Monteringsmöjlighet MPA ventilterminal med CPX terminal Ändplattor: 2 skruvar var i storleken M4 eller M6 Pneumatikgränssnitt: två M4 skruvar Fästvinkel på matnings modulen (efter eget önskemål): en M6 skruv Hål för M4 skruv 2 Hål för M6 skruv 3 Hål för M6 skruv i väggvinkel (efter eget önskemål) MPA ventilterminal med MP anslutning MP anslutningsmodul: två M4 eller M6 skruvar Höger ändplatta: två M4 eller M6 skruvar 1 Hål för M4 skruv 2 Hål för M6 skruv 1 1 Tab.2/3: Monteringsmöjligheter av MPA ventilterminal Demontering Gör så här: 1. Säkra den hängmonterade MPA ventilterminalen mot att falla innan du lossar den från fästytan. 2. Lossa fästskruvarna (se tabell 2/3). 3. Avlägsna MPA ventilterminalen från fästytan. 2 12

43 2. Montering 2.3 Montering/demontering av skylthållaren För att märka ventiler eller arbetsanslutningar kan man montera en skylthållare per anslutningsplatta. Montering Gör så här: Kläm fast skylthållaren i anslutningsplattans snäppfästen (se bild): 1 Monteringsspår för skylthållaren i anslutningsplattan 1 2 Skylthållare 2 Bild2/4: Montering av skylthållare 2 13

44 2. Montering Demontering Gör så här: 1. Avlägsna ventil 3 och 4 på motsvarande anslutningsplatta. 2. Lossa skylthållaren genom att trycka ner spärrhaken med en skruvmejsel (bredd max 3,5 mm) (se bild). 1 Hål för att lossa skylthållaren 2 Skylthållare 1 2 Bild2/5: Demontering av skylthållaren 3. Dra ut skylthållaren ur anslutningsplattan. 2 14

45 2. Montering 2.4 Montering/demontering av manöverdonskydd (om så önskas) Manöverdonens låsnings /återfjädringsfunktion kan ändras genom att ett manöverdonskydd med enbart återfjädrings funktion monteras in i ett manuellt manöverdon. Montering Gör så här: 1. Kontrollera att manöverdonen är oaktiverade. Se till att låsbara manöverdon står i utgångsläge (se kapitel 4, tabell4/5). 2. Kläm fast manöverdonskyddet i manöverdonets snäppfästen (se bild): 1 Manöverdons skydd 2 Manuella manöverdon (MM) 1 2 Bild2/6: Montering av manöverdonsskydd 2 15

46 2. Montering Demontering Gör så här: Lossa manöverdonskyddet från manöverdonet med en lämplig skruvmejsel (se bild): Bild2/7: Demontering av manöverdonsskydd 2 16

47 Installation Kapitel 3 3 1

48 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmän anslutningsteknik Ansluta slangar Anslutning av MPA ventilterminalen Pilotstyrning av ventilspolar (pilotluftsmatning) MPA ventilterminal indelad i flera tryckzoner Vakuum /lågtrycksdrift Ansluta pneumatikslangar Anslutning av elkablar Ventilernas adressbeläggning

49 3. Installation Kapitelinnehåll I detta kapitel beskrivs hur MPA ventilterminalen ansluts med kablar och slangar. I huvudsak tas följande upp: allmänna anvisningar för förbehandling av tryckluften och slangdragning anvisningar om styrning av ventilspolar med intern eller matad pilotluft anvisningar för drift av MPA ventilterminal indelad i tryckzoner montering av instickskopplingar anslutning av spänningsmatning jordning av MPA ventilterminalen ventilernas adressbeläggning. Övrig information Anvisningar om anslutning av MPA ventilterminalens elsystem med MP anslutning finns i produktbilagan. Anvisningar till hur man ansluter driftspänningen finns i manualen om CPX system, kapitel 3. Utförliga anvisningar till hur man ansluter CPX moduler (fältbussnoder, IO moduler m.m.) finns i respektive manual om CPX modulen. Utförliga anvisningar om hur MPA ventilterminalens pneumatikmodul med CPX terminalen adresseras hittar du i Manualen om CPX IO moduler". 3 3

50 3. Installation 3.1 Förbehandling av tryckluft Försiktigt Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Försiktigt För hög restoljehalt i tryckluften förkortar ventil terminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehalten inte överstiga max0,1mg/m 3 (se ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN 51524, del 1 3) eller motsvarande oljor baserade på polyalfaolefiner (PAO) får restoljehaltens maxvärde på 5mg/m 3 inte överskridas (se ISO , klass 4). Du undviker därmed funktionsstörningar hos ventilerna. En högre restoljehalt än så är oavsett kompressorolja inte tillåten, eftersom grundsmörjmedlet annars sköljs bort med tiden Drift med dimsmord tryckluft Kör i mån av möjlighet din anläggning med tryckluft som inte är dimsmord. Därmed skonas miljön. os pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. 3 4

51 3. Installation Försiktigt Drift med dimsmord tryckluft leder till att initalsmörjningen som krävs för oljefri drift sköljs bort". Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Försiktigt Felaktig tillsatssmörjning och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som är upplistade i katalogen (motsvarande DIN51524 HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (ISO8573 1, klass 5). Kontrollera att dimsmörjaren är riktigt inställd (se nästa avsnitt). Du undviker därmed funktionsstörningar hos ventilerna. Ställa in dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max 1 droppe/minut eller 0,5 till 5 droppar/1000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera den arbetselement som är längst bort från dimsmörjaren. 3 5

52 3. Installation 2. Kontrollera ventilterminalen som startar denna arbetselement. 3. Ta bort ljuddämparen (om befintlig) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas lätt gul. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är flatljuddämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen signaliserar att dimsmörjaren har ställts in för högt. 3 6

53 3. Installation 3.2 Allmän anslutningsteknik Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till person eller sakskador. Innan montering, installation och underhåll påbörjas skall följande kopplas från: tryckluftsmatning matningsspänningsförsörjning. Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifter för elektrostatiskt känsliga komponenter kan leda till att komponenterna förstörs Ansluta slangar I allmänhet minskas luftgenomflödet vid användning av vinkelkopplingar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i resp. över kopplingens slanganslutning. 2. Dra om möjligt klämring 1 över slanganslutningen resp.dra åt klämskruven Bunta ihop slangarna för en bättre översikt av anläggningen: slangbuntband eller slangklämlist. 3 7

54 3. Installation 2 1 Bild3/1: Montera slangar Lossa Gör så här: Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Innan pneumatikslangarna på MPA ventilterminalen lossas ska följande steg utföras: Koppla från tryckluftsmatningen. Säkerställ att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement som styrs av ventiler som är spärrade i viloläge eller mittläge. 1. Märk samtliga pneumatikslangar. 2. Tryck ned kopplingens klämring 1 med t.ex. en skruvmejsel, resp. lossa kopplingens klämskruv Dra ut slangen från kopplingen. 4. Stäng de anslutningar som inte används med blindplugg

55 3. Installation 3 Bild3/2: Demontera slangar 3 9

56 3. Installation 3.3 Anslutning av MPA ventilterminalen På anslutningsplattor som är bestyckade med reserv plattorbör arbetsanslutningarna (2 resp. 4) förslutas med blindpluggar resp. gängade blindpluggar för att skyddas mot smuts. För att garantera att ventilterminalen utvecklar högsta möjliga prestanda rekommenderas att matningen i följande fall sker med mer än en tilluftledning och i förekommande fall frånluftledning: när cylindrar med stor volym skall drivas med hög hastighet, när flera ventiler samtidigt ska kopplas till genomflöde. För matning av ventilterminalen står följande komponenter till förfogande: På MPA ventilterminalen med CPX terminal: på pneumatikgränssnittet på matningsmodulen, maximalt mellan varje anslutningsplatta (valfritt) på matningsmodulen bredvid den högra ändplattan. På MPA ventilterminal med MP terminal: på MP anslutningsmodulen i förekommande fall på matningsmodulen bredvid den högra ändplattan. 3 10

57 3. Installation Pilotstyrning av ventilspolar (pilotluftsmatning) Pilotstyrning av ventilspolar kan styras med intern eller extern matad pilotluft beroende på pneumatikgränssnittet respektive modulen för multipolanslutning. Vilken matningsvariant din MPA ventilterminal är anpassad till framgår av nedan följande egenskaper (se tabell). Styrningsvariant Drift med extern pilotluft Drift med intern pilotluft Anslutning 12/14 vid pneumatikgränssnittet resp. vid MP anslutningsmodulen markerad och öppen. ej markerad och stängd. Tab.3/1: Kännetecken för styrningsvarianter Intern avgrenad pilotluft Om arbetstrycket ligger mellan bar, kan ventilspolarnas pilotstyrning drivas med internt avgrenad pilotluft. Härvid avgrenas pilotluften i pneumatikgränssnittet respektive i MP anslutningsmodulen från matningskanal 1. Försiktigt Intern pilotluft avgrenas centralt för alla ventilspolar från tryckluftsanslutning 1 i pneumatikgränssnittet resp. i MP anslutningsmodulen. Detta är även fallet när MPA ventilterminalen drivs med flera tryckzoner (se bild 3/4 och 3/5). Extern separat styrluft Om drifttrycket ligger under 3 bar respektive över 8 bar måste pilotstyrningen av ventilspolar ske med externt matad pilotluft. Därvid ansluts pilotluften externt via anslutningen 12/

58 3. Installation Försiktigt Använd reglerad extern pilotluft (3...8 bar). På så sätt är säker, störningsfri drift av MPA ventilterminalen möjlig även vid t.ex. varierande drifttryck. Den externa pilotluften matas in centralt över anslutningen 12/14 på pneumatikgränssnittet resp. på MP anslutningsmodulen för alla ventilspolar. Detta är även fallet när MPA ventilterminalen drivs med varierande tryckzoner (se bild 3/4 och 3/5). Ställ in den externa pilotluften som motsvarar det drifttryck med vilka denna ventil drivs (se diagram). 1 Tryck för extern pilotluft på anslutningen 12/14 [bar] 2 Arbetsområdet för ventiler med extern pilotluft 3 Drifttryck på anslutning 1 [bar] Bild3/3: Diagram: extern pilotluft i förhållande till drifttrycket vid ventilplattor med ID koden N, K, H och D 3 12

59 3. Installation 1 Tryck för extern pilotluft på anslutningen 12/14 [bar] 2 Arbetsområdet för ventiler med extern pilotluft 3 Drifttryck på anslutning 1 [bar] Bild3/4: Diagram: extern pilotluft i förhållande till drifttrycket vid ventilplattor med ID koden M, J, B, E, G och X 3 13

60 3. Installation MPA ventilterminal indelad i flera tryckzoner MPA ventilterminalen kan beroende på anslutningsvariant förses med följande antal tryckzoner. Elektrisk anslutningsvariant CPX terminal MP anslutning Tryckzoner Tab.3/2: Antal tryckzoner Tryckzonerna skiljs åt genom speciell packningsskiva där följande kanaler separeras: enbart matningskanal (1) matningskanal (1) och avluftningskanal (3 och 5) enbart avluftningskanal (3 och 5). Försiktigt Var uppmärksam vid MPA ventilterminaler som drivs med internt avgrenad pilotluft och har flera tryckzoner: Pilotluften centralt för alla ventilspolar från matningsanslutning 1 i pneumatik gränssnittet respektive i MP anslutningsmodulen (se bild 3/4 und 3/5). Den tryckzon som matas via tryckluftsanslutning 1 i pneumatikgränssnittet respektive MP anslutnings modulen måste drivas med ett tryck på mellan bar. På packningsskivornas markeringar (se bild) kan du se antalet tryckzoner i din MPA ventilterminal. 3 14

61 3. Installation MPA ventilterminal med... flatljuddämpare avluftningsplattor 1 Kanalerna 1, 3 och 5 är öppna 5 Kanalerna 1, 3 och 5 är öppna 2 Kanalerna 1, 3 och 5 är spärrade 6 Kanalerna 1, 3 och 5 är spärrade 3 Kanal 1 spärrad 7 Kanal 1 spärrad 4 Kanalerna 3 och 5 är spärrade 8 Kanalerna 3 och 5 är spärrade Tab.3/3: Packningsskivor för anslutningsplattor, märkning av tätningsvariant Bilderna nedan visar exempel på ordningsföljden hos matnings respektive avluftningsanslutningar till ventilplattorna på en MPA ventilterminal med spärrade kanaler 1, 3 och 5, 3 15

62 3. Installation MPA ventilterminal med CPX terminal För varje tryckzon krävs en tryckzonspackning och en matningsmodul (se bild). Anslutningarna 1 resp. 3/5 är: för den tryckzon som ligger ytterst till vänster på pneumatikgränssnittet. för alla tryckzoner, på matningsmodulen som ligger inom ramen för motsvarande tryckzoner. Matningsmodulens position i tryckzonen (vänster, till mitten eller till höger) är godtycklig, dock får två matningsmoduler (t.ex. från angränsande tryckzoner) inte ligga bredvid varandra. Genom att montera ytterligare en matningsmodul inom en tryckzon går det att leda till eller från ytterligare matningsluft. 3 16

63 3. Installation 1 3/ /5 3/5 12/14 ÖÖÖÖÖÖÖÖÖÖÖÖÖ Pneumatikgränssnittet med matningsanslutning 1 för tryckzon 1 och pilotluftsanslutning 12/14 för helaventilterminalen 2 Tryckzon 1 3 Tryckzon 2 4 Tryckzon 3 5 Matningsmodul för tryckzon 3 6 Märkning av packningsskiva för separation av tryckzoner (flagga) 7 Matningsmodul för tryckzon 2 Bild3/5: Exempel: MPA ventilterminal med CPX terminal och 3 tryckzoner 3 17

64 3. Installation MPA ventilterminal med MP anslutning Denna MPA ventilterminalvariant kan bestyckas med max en packningsskiva för separation av tryckzoner. Anslutningarna 1 respektive 3/5 på MP anslutningsmodulen är avsedda för den vänstra tryckzonen, och för den högra tryckzonen finns motsvarande på den yttre matningsmodulen till höger (se bild). Pilotluftanslutningen 12/14 finns på MP anslutningsmodulen /5 3/5 4 12/ MP anslutningsmodul 2 Tryckzon 1 3 Tryckzon 2 4 Matningsmodul 5 Märkning av packningsskiva för separation av tryckzoner (flagga) Bild3/6: Exempel: MPA ventilterminal med MP anslutning och 2 tryckzoner 3 18

65 3. Installation Vakuum /lågtrycksdrift Försiktigt Ventilplattor med ID kod N, K, H (2x3/2 ventiler) och D (2x2/2 ventiler) lämpar sig inte för vakuum respektive lågtrycksdrift. Driv denna ventil i en separat tryckzon. Drifttrycket för denna tryckzon skall ställas in enligt diagrammet i bild 3/2. Följande förutsättningar ska vara uppfyllda vid drift av MPA ventilterminalen med vakuum eller lågtryck mellan 0,9...3 bar för anslutning 1: Pilotluft för av ventilspolarna ansluts med reglerad externt matad pilotluft. Ventilterminalen är bestyckad med följande ventilplattor: 5/2 ventil, monostabil (ID kod M) bistabil 5/2 ventil (ID kod J) 5/3 ventil (ID kod B, E och G). 3 19

66 3. Installation Ansluta pneumatikslangar Försiktigt Förslut alla anslutningar som inte används på MPA ventilterminalen med blindpluggar. De pneumatiska anslutningarnas läge Försiktigt Hos MPA ventilterminaler med ljuddämpare leds frånluften 3/5 och 82/84 ut via ljuddämparen. Anslutning 82/84 på matningsmodulen är då försluten med blindplugg. Försiktigt Hos MPA ventilterminaler med avluftningsplattor ska pilotluften ledas ut vid minst en matningsmodul via anslutning 82/84. Montera kopplingarna resp. ljuddämparna enligt följande tabell. Anslut därefter slangarna. 3 20

67 3. Installation 2 3/5 3/5 12/ / Bild3/7: MPA ventilterminalernaspneumatikanslutningar Slang Anslutnings nummer (ISO5599) Anslutnings dimension (ISO228) Anslutning 1) Tryckluft eller vakuum Pilotluft (externt matad) Ventilernas samlade frånluft Ventilernas samlade frånluft för pilotstyrning Arbetsluft eller vakuum 1 G1/4" Koppling i pneumatikgränssnittet, MP anslutningsmodul respektive matningsmodul 12/14 M7 Koppling i pneumatikgränssnittet respektive MP anslutningsmodul 3/5 QS10 Koppling i avluftningsplattan 2 ) 82/84 M7 Koppling i matningsmodul 2) 2 resp. 4 M7 Skruvkoppling i anslutningsplattan 1) Beroende på beställning är MPA redan bestyckad med QS kopplingar. 2) Enbart vid MPA ventilterminaler med avluftningsplatta respektive matningsmodul Tab.3/4: Anslutningarnas beläggning 3 21

68 3. Installation Beakta följande anvisningar för pneumatisk installation. Endast på detta sätt garanteras en störningsfri drift. Försiktigt Vid flera system med centralt samlad avluftning: Använd backventiler i samlingsluftledningarna 3/5 resp. 82/84 för att undvika funktionsstörningar på grund av kvarvarande mottryck. 1 MPA ventil terminal 1 2 Samling 3/5 3 Central 82/ Central 3/5 5 MPA ventil terminal 2 6 Samling 82/ Bild3/8: Frånluftsledningar med backventiler 3 22

69 3. Installation Anslutning av elkablar Varning Använd endast nätdelar som garanterar en säker isolering av matningsspänningen i enlighet med IEC 742/EN60742/ VDE 0551 med minst 4 kv isolationsmotstånd (Protected Extra Low Voltage, PELV). Kombinationskretsar är tillåtna om de garanterar säker isolering i enlighet med EN60950/ VDE Anmärkning: Genom att använda PELV nätdelar säkerställs skydd mot elektriska stötar (skydd mot direkt och indirekt beröring) hos Festos ventilterminaler i enlighet med EN /IEC 204. För matning av PELV nät ska säkerhetstransformatorer med vidstående märkning användas. Jordning skyddar dess funktion (t.ex. EMC). Försiktigt Kontrollera inom ramen för ditt NÖDSTOPP koncept vilka åtgärder som krävs för din maskin/anläggning för att vid NÖDSTOPP försätta ditt system i ett säkert tillstånd (t.ex. frånkoppling av ventilernas och utgångsmodulernas matningsspänning, frånkoppling av tryck). MPA ventilterminal med CPX terminal: Instruktioner för anslutning av driftsspänningen finns i manualen om CPX system, kapitel 3. Utförliga instruktioner för anslutande av CPX moduler (fältbussnoder, IO moduler etc.) hittar du i respektive manualer om CPX moduler. MPA ventilterminal med MP anslutning: Anvisningar om elanslutningar finns i produktbilagan. 3 23

70 3. Installation Jordning av MPA ventilterminal Försiktigt Jorda din MPA ventilterminal! Koppla ihop jordanslutningen på den vänstra ändplattan respektive MP anslutningsmodulen (se bild) lågresistivt (kort ledning med stort tvärsnitt) med jordpotentialen. Lägg märke till de kompletterande uppgifterna om MPA ventilterminaler med CPX terminalerna i manualen om CPX system. Du undviker därmed störningar genom elektromagnetisk påverkan och säkerställer den elektromagnetiska kompatibiliteten enligt EMC direktiven. MPA ventilterminal med CPX terminal MPA ventilterminal med MP anslutning Jordanslutning Bild3/9: Jordning av MPA ventilterminal Utförlig information om de åtgärder som måste vidtas för jordning av MPA ventilterminaler med CPX teminal hittar du i manualen om CPX system, kapitel

71 3. Installation 3.4 Ventilernas adressbeläggning MPA ventilterminal med CPX terminal Adresstilldelningen är modulorienterad. En pneumatikmodul belägger alltid 8 adresser. Numreringen går från vänster till höger på terminalen. Varje ventilplats belägger 2 adresser, oberoende av vilken ventil respektive reservplatta som är monterad. Följande tilldelning gäller: magnetspole 14 belägger adressen med lägst signifikans, magnetspole 12 adressen med högst signifikans. 3 25

72 3. Installation Ventilplattor med två magnetspolar 2 Ventilplattor med en magnetspole 3 Reservplatta 4 Adresser för spolar 12 5 Adresser för spolar 14 6 Nästa pneumatikmodul 7 Första pneumatikmodul Bild3/10: Exempel: adressbeläggning MPA ventilterminal med CPX teminal och 8ventilplatser (vy från ovan) Ytterligare information för adressering av pneumatikmodulen hos MPA ventilterminaler med CPX terminal hittar du i manualen om CPX IO modulen. 3 26

73 3. Installation MPA ventilterminal med MP anslutning Adresstilldelningen sker i stigande ordningsföljd. Numreringen går från vänster till höger på terminalen (se bild). En ventilplats belägger beroende på antalet ventilplatser en eller två adresser (se tabell). Följande tilldelning gäller: magnetspole 14 belägger adressen med lägst signifikans, magnetspole 12 adressen med högst signifikans. Summa ventilplatser Ventilplatser som belägger två adresser var 1) Ventilplatser som belägger en adress var 2) 4 Alla ventilplatser 8 Alla ventilplatser 12 Alla ventilplatser 16 Ventilplats Ventilplats Ventilplats Ventilplats Alla ventilplatser 1) Två magnetspolar per ventil kan styras. 2) En magnetspole per ventil kan styras. Tab.3/5: Adressbeläggning hos MPA ventilterminal med MP anslutning 3 27

74 3. Installation Ventilplattor på ventilplatser som belägger två adresser var 2 Reservplatta på ventilplats som belägger två adresser 3 Ventilplattor på ventilplatser som belägger en adress var 4 Reservplatta på ventilplats som belägger en adress 5 Adresser för spolar 12 6 Adresser för spolar 14 Bild3/11: Exempel: adressbeläggning MPA ventilterminal med MP anslutning och 16ventilplatser (vy från ovan) 3 28

75 Idrifttagning Kapitel 4 4 1

76 4. Idrifttagning Innehållsförteckning 4. Idrifttagning Allmänna anvisningar Före idrifttagning Tryckstegring av den totala matningen Manuellt manöverdon (MM) Testa ventilerna och ventil arbetselement kombinationen LED indikering av ventilerna Felsökning Funktionsstörningar Pneumatikens drifttillstånd

77 4. Idrifttagning Kapitelinnehåll Detta kapitel beskriver hur MPA ventilterminalen tas i drift. I huvudsak tas följande upp: kontroll av ventilfunktionerna manövrering av manuella manöverdon kontroll av kombinationen av ventil och arbetselement felsökning tilldelning av LED:s. Övrig information Idrifttagning av CPX terminalen beskrivs i manualen om CPX fältbussnoden. 4 3

78 4. Idrifttagning 4.1 Allmänna anvisningar Före idrifttagning Koppla från spänningen innan kontakter ansluts eller dras ut (risk för funktionsskada). Ta endast en komplett monterad och ansluten ventilterminal i drift. Se till att det under följande driftförhållanden finns tillräcklig luftcirkulation (kylning): maximal ventilbestyckning maximal matningsspänning kontinuerlig inkoppling av magnetspolarna. Observera följande anvisningar för tryckstegring av den totala matningen Tryckstegring av den totala matningen Varning För långsam eller för sen tryckstegring av pilotluften kan under följande förutsättningar resultera i plötsliga rörelser hos arbetselementen: tillkoppling av tryckluft via mjukstartventil (långsam tryckökning) och vid väntande elektriska signaler (t.ex. efter NÖDSTOPP). Detta kan leda till skador på maskinen resp. anläggningen eller personskador. Använd ventilterminalen med separat styrluft (3...8 bar). Avgrena pilotluften framför mjukstartventilen (se bild). 4 4
