Vetter/Paratech SÄKERHETSFÖRESKRIFTER OCH NORMER

Transkript

1 LYFTKUDDAR VETTER I denna presentation går vi igenom : Säkerhetsföreskrifter och normer Drivkälla Reduceringsventil Manöverenhet Slangar och kopplingar Högtryckslyftkudde Hopsättning Återställning Felsökning

2 Vetter/Paratech SÄKERHETSFÖRESKRIFTER OCH NORMER

3 Svensk standard EN EN är en Europanorm tillika svensk standard för lyftkuddar, slang, manöverenhet samt reduceringsventil. Denna normen styr utformningen av utrustningens säkerhetskrav, risker, teknisk prestanda m.m. Vi kommer visa tre exempel på vad normen belyser:

4 Svensk Standard EN EN enligt punkt 5.2 Komplett lyftkudde system innefattar följande: 1-2 lyftkuddar med tillhörande slangar samt kopplingar. Manöverenhet med manometer, klocka och säkerhetsventil för varje lyftkudde. Reduceringsventil med tillhörande slang och koppling.

5 Svensk standard EN EN enligt punkt 7 information till användare: Tillåtet bartryck, lyftkapacitet i ton, volym m.m. ger produktfakta om lyftkudden.

6 Svensk standard EN EN enligt punkt Lyftkudde, testprocedur: Varje lyftkudde får inte uppvisa några defekter eller andra svagheter när de utsätts för test proceduren enligt tabell 2.

7 Tillverkaren Vetter rekommenderar testning av högtryckslyftkuddesystemet varje år av auktoriserad person. Enligt en speciell checklista. Testet ska dokumenteras. EN

8 Tillverkaren Bilden visar en lyftkudde som testas i en testrigg med 1,5 gång tillåtna arbetstrycket i enlighet med tabell 2 som visats tidigare.

9 Tillverkaren Vetter rekommenderar att lyftkudden byts ut efter en livslängd på år. Kudden är en gummiprodukt som åldras.

10 Tillverkaren Vetter har inga rekommendationer om hur länge slangarna kan användas. Slangarna ska efter användning inspekteras efter skador, och i så fall bytas ut.

11 Tillverkaren Maskindirektivet 98/37/EC ingår i EES-avtalet och denna gör att samma produktsäkerhetsregler gäller för EU-länderna. Stor vikt läggs vid försäkran om överstämmelse tillverkadeklaration, dokumentation och CE-märkning.

12 Vetters instruktionsmanualer finns att tillgå på ducts/lifting+bags/mini+lifting+bags+116+psi.html

13 Paratechs instruktionsmanualer finns att tillgå på

14 Arbetsmiljöverkets författningssamling Arbetsmiljöverkets författningssamling är svenska föreskrifter baserade på EG-direktiven. Arbetsmiljöverkets föreskrifter (AFS 2001:3) anger allmänna råd om användning av personlig skyddsutrustning.

15 Personlig skyddsutrustning Vid användning av lyftkuddar ska alltid följande skyddsutrustning användas:

16 Personlig skyddsutrustning Vid användning av lyftkuddar ska alltid följande skyddsutrustning användas: - Hjälm - Skyddsglasögon

17 Personlig skyddsutrustning Vid användning av lyftkuddar ska alltid följande skyddsutrustning användas: - Hjälm - Skyddsglasögon - Skyddskläder/larmställ

18 Personlig skyddsutrustning Vid användning av lyftkuddar ska alltid följande skyddsutrustning användas: - Hjälm - Skyddsglasögon - Skyddskläder/larmställ - Skyddshandskar

19 Personlig skyddsutrustning Vid användning av lyftkuddar ska alltid följande skyddsutrustning användas: - Hjälm - Skyddsglasögon - Skyddskläder/larmställ - Skyddshandskar - Skyddsskor

20 Vetter DRIVKÄLLA

21 Drivkälla Luftflaska med bars tryck används som drivkälla. För att denna drivkälla ska kunna användas måste en reduceringsventil användas så att arbetstrycket blir 8 bar (Wetter).

22 Drivkälla För att kunna koppla en flaska med båge till reduceringsventilen krävs en omkopplare.

23 Vetter REDUCERINGSVENTIL

24 Reduceringsventil Reduceringsventilen har till uppgift att reducera ner ett för högt bartryck till ett som är tillåtet i det aktuella systemet (8 bar/1 bar). Reduceringsventilen har två manometerklockor.

25 Reduceringsventil Reduceringsventilens första manometerklocka räknat från drivkällan anger bartrycket inne i drivkällan. Reduceringsventilen är godkänd att använda upp till 300 bar på ingående luft.

26 Reduceringsventil Reduceringsventilens andra manometerklocka visar utgående luft i systemet och där är max godkänt tryck 10 bar.

27 Reduceringsventil Reduceringsventilens mindre ratt används för att stänga av flödet ut i systemet.

28 Reduceringsventil Reduceringsventilens större ratt används för att justera bartrycket ut i systemet vilket visas på den högra manometerklockan.

29 Reduceringsventil På reduceringsventilen finns en säkerhetsventil.

30 Reduceringsventil Säkerhetsventilen löser ut om trycket övergår 12 bar.

31 Vetter MANÖVERENHET

32 Manöverenhet 8 bar Manöverenheten 8 bars är en dubbel enhet och kan driva två lyftkuddar. Max arbetstryck är 10 bar. Inställda säkerhetsventiler är inställda på 12 bar.

33 Manöverenhet 8 bars Manöverenheterna är försedda med två manometerklockor för att kunna se arbetstrycket i systemet. En manometerklocka för varje enskild högtryckslyftkudde för att kunna se bartrycket i den aktuella kudden.

34 Manöverenhet 8 bars Manöverenheterna är försedda med två spakar som används för att fylla på och tömma luft ur kuddarna. En spak för varje kudde.

35 Manöverenhetens koppling till reduceringsventilen På manöverenhetens vänstra sida finns en koppling till reduceringsventilen.

36 Vetter SLANGAR OCH KOPPLINGAR

37 Luftslangar 10 m Slangarna som används är 10 m. De finns i två olika färger. Detta för att man ska kunna se vilken kudde som manövreras.

38 Tillåtet arbetstryck högtrycksslang Tillåtet arbetstryck för slangarna är 8 bar. Luftslangens tillverkningsår är -94, mars (3)

39 Slangkoppling högtrycksslang Kopplingen är en snabbkoppling. För att koppla loss slangen ska låsningen skjutas bakåt.

40 Vetter HÖGTRYCKSLYFTKUDDE

41 Högtryckslyftkuddar Säkerhetsinstruktioner står på den gula etiketten på kuddarna.

42 Högtryckslyftkudde Säkerhetsinstruktioner Den gula etiketten visar varning, produktfakta samt prestanda.

43 Högtryckslyftkudde - Tillåtet arbetstryck Tillåtet arbetstryck är 8 bar.

44 Högtryckslyftkudde Tillverkningsår och serienummer Högtryckslyftkuddarnas tillverkningsår är oktober Serienumret är 4599.

45 Högtryckslyftkuddar Högtryckslyftkuddar finns i olika modeller och storlekar: V 1 till V 68. Dessa siffror speglar kuddarnas lyftkraft i ton.

46 Högtryckslyftkudde V 40 och V 24 Dessa kuddar finns på skolan.

47 Högtryckskuddar V 40 och V 24 V 40/V 24 har en tjocklek på 2,5 cm. V 40 har en bredd/längd av 78 x 69 cm. V 24 har måtten 52 x 62 cm. Vikten på V 40 är 12,2 kg. Vikten på V 24 är 7,2 kg.

48 Högtryckslyftkuddar Högtryckslyftkuddarna är CE märkta samt uppfyller kraven enligt EN

49 Högtryckslyftkudde V 40 V 40 har en maximal lyfthöjd på 40 cm. Maximal lyftkraft är 39,6 t. Luftmängd i liter är 675 l.

50 Högtryckslyftkudde V 24 V 24 har en maximal lyfthöjd på 30, 6 cm. Maximal lyftkraft är 24 t. Luftmängd i liter är 296 l.

51 Lyft med högtryckslyftkudde I detta exempel används högtryckslyftkudde V 24

52 Lyft med högtryckslyftkudde Pallning ska alltid ske under lyftkudden när avståndet mellan godset som ska lyftas och kudden är för stort. Att lägga pallningen ovanpå lyftkudden gör lyftet instabilt och ska därför undvikas.

53 Lyft med högtryckslyftkudde Högtryckslyftkudden ska inte utsättas för ökad belastning efter det att lyftet har påbörjats.

54 Lyft med högtryckslyftkudde Högtryckslyftkudden ska inte utsättas för vassa kanter eller liknande vilket kan äventyra lyftkuddens hållbarhet.

55 Lyft med högtryckslyftkudde Säkring sker med stabiliseringsmaterial av objektet som ska lyftas under hela lyftet.

56 Lyft med högtryckskudde Diagrammet visar att högtryckskudden V 24 har en lyftkapacitet på 3 t vid 20 cm. (Röd ring) V 40 har en lyftkapacitet på 10 t vid 20 cm. (Grön ring)

57 Lyft med två stycken högtryckslyftkuddar Max två stycken högtryckslyftkuddar får användas på varandra, den största kudden nederst. Viktigt att tänka på är att avståndet mellan underlaget och det som ska lyftas är så litet som möjligt. Detta gör att högtryckslyftkuddarna har större lyftkapacitet i början samt att den totala lyfthöjden blir större.

58 Lyft med två stycken högtrycklyftkuddar Börja alltid med den nedersta högtryckslyftkudden och fyll denna till max höjd. Följ efter med stabilisering.

59 Lyft med två stycken högtryckslyftkuddar Efter detta påbörjas sista delen av lyftet med den översta högtryckslyftkudden. Följ efter med stabilisering. Skulle lasten vara för tung så stanna högtryckslyftkudden när trycket kommit upp i 8 bar.

60 Sänka lasten med två stycken högtryckslyftkuddar Sänkning av lasten sker alltid med den översta högtryckslyftkudden först.

61 Sänka lasten med 2 stycken högtryckslyftkuddar När den översta högtryckslyftkudden är tom påbörjas sänkningen av den nedersta högtryckslyftkudden.

62 64 ton V 24 V 40 Lyftkraft med två stycken högtryckslyftkuddar Två lyftkuddar (V 24 och V 40) används parallellt med varandra vilket ger en total lyftkraft på 64 ton.

63 24 ton V 24 V 40 Lyftkraft med två stycken högtryckslyftkuddar Två lyftkuddar (V 40 och V 24) används ovanpå varandra vilket ger en total lyftkraft på 24 ton.

64 Vetter HOPSÄTTNING

65 Anslut omkopplaren till Interspiroflaskan

66 Anslut reduceringsventilen till omkopplaren

67 Koppla reduceringsventilen till manöverenheten

68 Anslut slangarna till manöverenheten

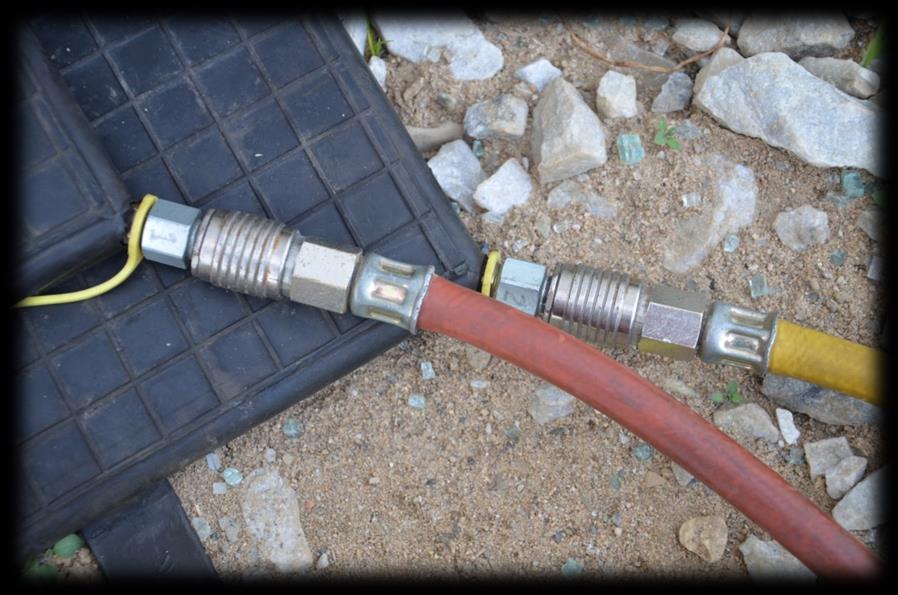

69 Anslut slangarna till lyftkuddarna

70 Vetter ÅTERSTÄLLNING

71 Återställning av lyftkuddarna

72 Återställning av lyftkuddarna Koppla ifrån slangarna från kuddarna

73 Återställning av lyftkuddarna Är kuddarna smutsiga av jord och lera torkas de av med en trasa.

74 Återställning av lyftkuddarna Är kuddarna kontaminerade av kemikalier såsom batterisyra behövs en noggrannare rengöring med svamp, tvål och vatten. Batterisyran förstör gummit vilket kan påverka utrustningens prestanda och livslängd.

75 Återställning av lyftkudde Inspektera lyftkuddarna visuellt efter skador Uppkomna skador djupare an 3 mm i kudden ska den tas ur drift.

76 Återställning av manöverenheten

77 Återställning av manöverenheten Koppla ifrån slangarna som sitter mellan manöverenheten och lyftkuddarna.

78 Återställning av manövereneheten Koppla ifrån slangen mellan reduceringsventilen och manöverenheten.

79 Återställning av manöverenheten Är snabbkopplingarna i manöverenheten smutsiga eller inte fungerar tillfredställande, använd trycklyft bakom låsringen.

80 Återställning av manöverenheten För att smörja upp låsringen används smörjmedel som sprutas in bakom låsringen.

81 Återställning av luftslangarna

82 Återställning av luftslangarna Är slangarna smutsiga av jord och lera torkas de av med en trasa.

83 Återställning av luftslangarna Är luftslangarna kontaminerade av kemikalier såsom batterisyra behövs en noggrannare rengöring med svamp, tvål och vatten. Batterisyran förstör slangens yta vilket kan påverka utrustningens prestanda och livslängd.

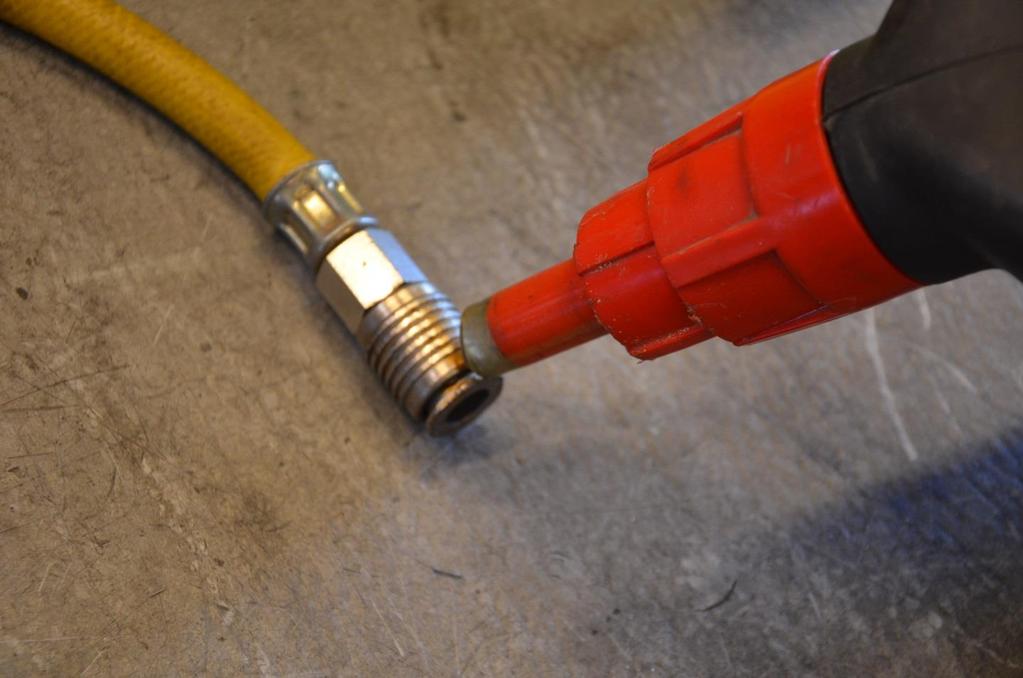

84 Återställning av luftslangarna Är kopplingarna smutsiga eller inte fungerar, använd tryckluft och spruta in bakom låsringen.

85 Återställning av luftslangarna För att smörja upp låsringen används smörjmedel som sprutas in bakom låsringen.

86 Återställning av luftslangarna När luftslangen är ihoprullad, rekommenderas det att koppla ihop slangens hane och hona för att undvika att smuts och damm kommer in i kopplingarna.

87 Vetter FELSÖKNING

88 Lyftkuddarna lyfter inte Om lyftkuddarna inte lyfter, kan detta bero på att bartrycket från drivkällan är för lågt. Detta visar sig på manometerklockorna på reduceringsventilen samt på manöverenhetens manometerklocka.

89 Lyftkuddarna lyfter inte Om lyftkuddarna inte lyfter, kan detta bero på att lasten är för tung att lyfta.

90 Systemet läcker luft Om det läcker luft från kopplingarna kan detta bero på att kopplingarna de är smutsiga. Rengör

91 Systemet läcker luft Om säkerhetsventilen läcker luft, kontrollera så att inte trycket i systemet är över 10 bar. Kvarstår luftläckaget även om trycket är under 10 bar ska reduceringsventilen tas ur drift.

92 Systemet läcker luft Om slang eller kuddarna läcker luft, kan dessa ha blivit skadade av vassa föremål eller blivit brännskadade. Finns andra skador såsom bulor, ojämnheter och blåsor, tag utrustningen ur drift.
