Handhavandeinstruktion SR 99 Tryckluftsfilter SR 99H Luftvärmare

Transkript

1 Sida: 1 av 14 Handhavandeinstruktion SR 99 Tryckluftsfilter SR 99H Luftvärmare

2 Sida: 2 av 14 Allmän information Andningsluft ska uppfylla minst följande krav på renhet: Föroreningarna ska hållas på ett minimum och får inte vid något tillfälle överstiga det hygieniska gränsvärdet. Halten av mineralolja ska vara så låg att man inte kan känna någon oljelukt (luktgränsen ligger kring 0,3 mg/m3). Luften ska ha en så låg daggpunkt att inte vatten faller ut och utrustningen fryser invändigt. Se vidare om andningsluft i EN 132:1998, EN 12021:2014 och i eventuella övriga nationella föreskrifter.

3 Sida: 3 av 14 Användning SR 99 Filtret har två utgångar, varav den ena är pluggad vid leverans. Montera den bifogade säkerhetskopplingen i den lediga utgången. Filtrets ingångsgänga är en invändig R1/2. Komplettera med passande koppling/nippel. Filtrets dränering öppnas automatiskt när trycket stängs av. Dräneringen kan också öppnas manuellt. Filtret bör dräneras en gång per arbetspass.

4 Sida: 4 av 14 Filterinsatsen är monterad vid leverans. Notera datum på etiketten som sitter på filterrörets utsida för bevakning av tid för filterbyte. SR 99 är försedd med nyckelhålsfästen för väggmontering, men kan också användas stående på lämpligt underlag.

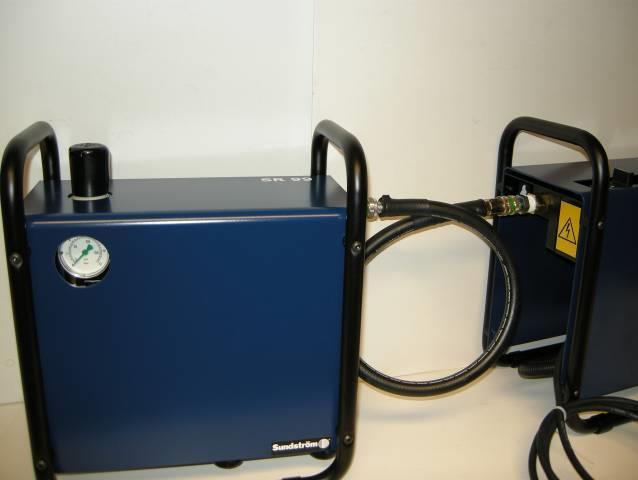

5 Sida: 5 av 14 Användning SR 99/H Anslut luftvärmaren till ett jordat uttag. Anslut luftmatningen från tryckluftsfiltret till luftvärmaren. Vrid inställningsvredet medsols till dess att den gröna lampan tänds. Öka sedan effekten successivt till dess önskad temperatur på utluften uppnås. Maxtemperaturen som kan uppnås ligger kring 85 C. Anslut slangen från luftvärmaren till reglerventilen. För att få ut så stor effekt som möjligt ur luftvärmaren, se till att slangen från värmaren till reglerventilen är så kort som möjligt, 5 eller 10 m och att den inte ligger i snö osv.

6 Sida: 6 av 14 För avstängning av värmeelementet vrid inställningsvredet motsols så långt det går och dra ur kontakten. Överhettningsskyddet i elboxen kan utlösa om t ex lufttillförseln avbryts. Den röda varningslampan indikerar när detta har skett. Gör så här för att återställa överhettningsskyddet: Stäng av värmeelementet genom att vrida inställningsvredet motsols så långt det går. Den gröna lampan slocknar då. Låt värmeelementet svalna. Tryck in återställningsknappen. Koppla på värmeelementet på tidigare beskrivet sätt.

7 Sida: 7 av 14 Filterbyte Filterinsatsen har under normala driftsförhållanden en livslängd av ca sex månader. Användningstiden kan dock variera kraftigt beroende på tryckluftsnätets kondition och luftflödet genom filtret. För att få en uppfattning om filterinsatsens kondition kan den kontrollvägas. Ursprungsvikten finns angiven på filterinsatsen. Vid en viktökning av ca gram bör insatsen bytas. Vid lukt eller smak av föroreningar ska filterinsatsen genast bytas: Stäng av ingående luft. Tryck in ringen på undersidan av dräneringsventilen för att ta bort trycket ur filtret. Lossa slangen mellan regulatorn och filterlocket genom att trycka in den röda hylsan och lossa slangen från filterlocket.

8 Sida: 8 av 14 Lossa vreden till filterhuset och lyft av filterlocket. Tag bort den gamla filterinsatsen. Rengör och torka ur vid behov. Kontrollera och byt vid behov ut skadade packningar. Montera den nya filterinsatsen. Den är liksidig och kan inte vändas fel.

9 Sida: 9 av 14 Montera sedan ihop filtret: Sätt tillbaka locket. Anslut slangen mellan regulatorn och filterlocket genom att trycka in den röda hylsan och föra in slangen. Dra växelvis åt vreden för hand så filterlocket ligger an mot filterhuset. Rengöring Utvändig rengöring av filtret görs vid behov med såpvatten och svamp eller borste. Filtret kan också blåsas rent med tryckluft eller spolas av med vatten. Detta gäller även SR 99H, som har en inkapsling enligt kraven i IP 65 och som tål överspolning med vatten. Koppla dock alltid ifrån strömmen och dra ur kontakten vid rengöring. Rengöring av tryckregulator med föravskiljare och dräneringsbehållare görs lämpligen i samband med byte av filterinsats.

10 Sida: 10 av 14 Rengöring Tryckregulator med föravskiljare Stäng av ingående luft. Tryck in ringen på undersidan av dräneringsventilen för att ta bort trycket ur filtret. Ta bort sprängskyddet. För den svarta låsanordningen nedåt och vrid motsols (bajonettfattning) Ta bort dräneringsbehållaren. Tryck den uppåt och vrid motsols (bajonettfattning). Rengör behållaren i hett vatten (inte lösningsmedel!) max 60 C.

11 Sida: 11 av 14 Ta bort filterelementet. Vrid motsols. Blås delarna rena med tryckluft. Kontrollera att utloppet från dräneringen är fritt. Montera ihop tryckregulator med föravskiljare. Se noga till att sprängskyddet hamnar i sitt låsta läge.

12 Sida: 12 av 14 Varningar!! Filtret i SR 99 måste alltid vara trycklöst vid filterbyte och andra ingrepp. Se till att jordfelsbrytare finns installerad vid användning av SR 99H. SR 99H tål överspolning men ska aldrig stå i vatten. Locket till värmeelementet (med gul varningsetikett) får aldrig avlägsnas. Vid maximal effekt kan värmeenheten bli het; risk för brännskador föreligger vid beröring. Byte av elsladd eller andra ingrepp i värmeelement eller elbox får endast göras av person med tillräckliga kunskaper. Kontakta återförsäljaren eller Sundström Safety AB. SR 99H får ej anslutas till orenad tryckluft.
