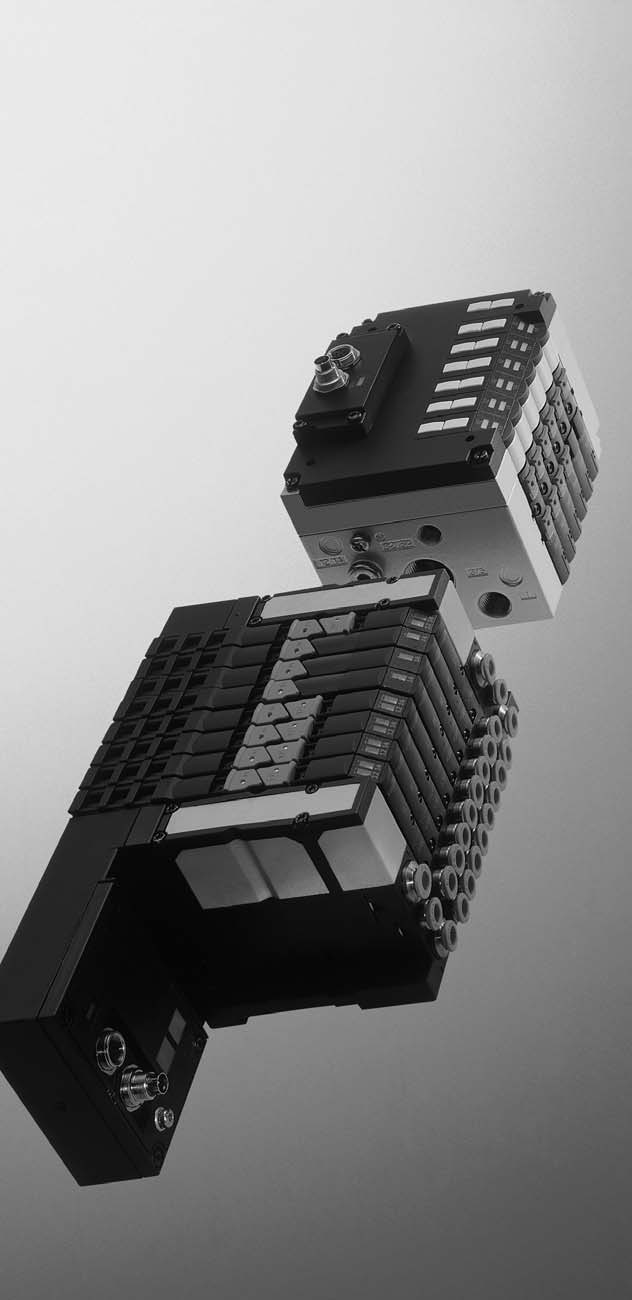

Compact performance. Manual Pneumatik CPV Enskild ventil anslutning. CPV ventilterminal Typ CPV10 EX VI. Manual sv 0806c [ ]

Transkript

1 Compact performance Manual Pneumatik CPV Enskild ventil anslutning CPV ventilterminal Typ CPV10 EX VI Manual sv 0806c [ ]

2

3 Innehåll och allmänna säkerhetsföreskrifter Original de Utgåva sv 0806c Beteckning P.BE CPV10 EX VI SV Artikelnummer (Festo AG & Co. KG, D Esslingen, 2008) Internet: E mail: service_international@festo.com Detta dokument får inte utan vårt tillstånd utlämnas till obehöriga eller kopieras, ej heller får dess innehåll delges obehöriga eller utnyttjas. Överträdelse medför skadeståndskrav. Alla rättigheter förbehålls, särskilt rätten att inlämna patent, bruksmönster eller mönsteransökningar. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Avsedd användning Målgrupp Service Anmärkningar till manualen Viktiga användaranvisningar Förkortningar VII VIII VIII VIII IX XI 1. Systemöversikt Beskrivning av ventilterminalen Beskrivning av komponenterna Montering Allmänna anvisningar för montering och demontering Ventilterminal med separat slanganslutning Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp Ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska kopplingsskåp multipolen Montering av ventilutbyggnader Montering av skydd för de manuella manöverdonen III

6 Innehåll och allmänna säkerhetsföreskrifter 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmänna anvisningar för installation Anslutning av slangar Ansluta CPV ventilterminalen Intern eller extern styrluftsmatning Anslutning av matnings och arbetsledningar Anslutning av elkablar Idrifttagning Allmän information Före idrifttagning Testning av ventilerna Kontroll av ventilfunktionerna Kontroll av ventil cylinder kombinationen Felsökning Underhåll och ombyggnad Allmänna försiktighetsåtgärder Rengöring och byte av flatljuddämpare Demontering/montering av komponenter till CPV ventilterminal Demontering av komponenter på ventilplatser Montering av komponenter på ventilplatser Ombyggnad från återfjädrande till låsbara manöverdon Ombyggnad av ändplattor Ombyggnad till intern eller extern styrluftsmatning Ombyggnad av separat/central slangdragning Ombyggnad av CPV ventilterminalen till två tryckzoner Ombyggnad av CPV ventilterminalen till en annan elektrisk anslutningsvariant IV

7 Innehåll och allmänna säkerhetsföreskrifter A. Teknisk bilaga A 1 A.1 Tekniska data A 3 A.2 Tillbehör A 8 B. Komponentöversikt B 1 B.1 Översikt ventilplattor B 3 B.2 Översikt av ändplattor B 7 C. Sökordsförteckning C 1 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

9 Innehåll och allmänna säkerhetsföreskrifter Avsedd användning Ventilterminalen CPV10 EX VI som beskrivs i denna manual är avsedd för montering i en maskin eller en automatiserad anläggning. Det är mycket viktigt att de säkerhetstekniska anvisningarna i den här manualen samt avsedd användning av ventilterminalen CPV10 EX VI beaktas. Ventilterminalen CPV10 EX VI ska endast användas: ändamålsenligt inom industrin. i originaltillstånd utan egenmäktiga förändringar. Endast de ombyggnader och förändringar som beskrivs i produktdokumentationen är godkända. i tekniskt felfritt skick. Vid anslutning av i handeln förekommande tillsats komponenter, som t.ex. arbetselement, måste angivna gränsvärden för tryck, temperaturer, elektriska data, moment osv. följas. Följ gällande lagar och bestämmelser. Information Vid användning i explosionsfarliga områden: Beakta den avsedda användningen och driftvillkoren som anges i den särskilda ATEX dokumentationen och det apparatbrev som medföljer produkten. } VII

10 Innehåll och allmänna säkerhetsföreskrifter Målgrupp Denna manual vänder sig uteslutande till behörig personal inom styr och reglerteknik som har erfarenhet av montering, installation, idrifttagning, underhåll och ombyggnad av pneumatiska komponenter. Service Vänd dig till din lokala Festo serviceavdelning vid tekniska problem. Anmärkningar till manualen Den här manualen innehåller specifik information om montering, installation, idrifttagning, underhåll och ombyggnad av ventilterminalen CPV10 EX VI. Manualen omfattar endast beskrivningen av de pneumatiska och elektriska komponenterna för den här ventilterminalvarianten. Ventilterminal CPV10 EX VI Enskild ventilanslutning Information om elsystemet finns i den här manualen. Tab. 0/1: Ventilterminal CPV10 EX VI Den här manualen innehåller endast information om ventilterminaler med elektrisk enskild ventilanslutning. Varje magnetspole måste anslutas till en egensäker strömkrets med kapslingsklass ia IIC eller ib IIC. Beakta den särskilda ATEX dokumentationen och det apparatbrev som medföljer produkten. VIII

11 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Denna manual innehåller anvisningar om möjliga faror som kan uppträda vid felaktig användning av produkten. Anvisningarna är märkta med ett signalord (Varning, Observera, Information), texterna är skuggade och dessutom märkta med ett piktogram. Vi skiljer mellan följande typer av riskanvisningar: Varning... innebär att svåra person och sakskador kan uppstå, om inte anvisningen följs. Observera... innebär att person och sakskador kan uppstå, om inte anvisningen följs. Information... innebär att sakskador kan uppstå, om inte anvisningen följs. Dessutom markerar det efterföljande piktogrammet textavsnitt, som beskriver aktiviteter med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan leda till att enheten skadas. IX

12 Innehåll och allmänna säkerhetsföreskrifter Märkning av speciella informationer Följande piktogram markerar textavsnitt som innehåller speciella informationer: Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändigt eller lämpligt tillbehör till Festos produkt. Miljö: Information om miljövänlig användning av Festo produkterna. Textmarkeringar Listpunkter markerar aktiviteter som kan genomföras i valfri ordningsföljd. 1. Siffror markerar aktiviteter som skall genomföras i ordningsföljd. Citationstecken markerar allmänna uppräkningar. X

13 Innehåll och allmänna säkerhetsföreskrifter Förkortningar Följande produktspecifika begrepp och förkortningar används i den här manualen: Begrepp CP CPV10 Enskild ventilanslutning Komponenter MM Pneumatisk kopplingsskåp multipol Pneumatisk multipol Reservplatta Slanganslutning Tryckzonsplatta Ventilblock Ventilutbyggnad 5/3G Ventilplatta Ventilterminal CPV10 EX VI Ändplatta Betydelse Compact Performance Dimensionsbeteckningar på CPV ventilterminaler med mikroventilplattor, rasterbredd 10 mm Ventilterminalvariant CPV där varje magnetspole ansluts enskilt till kontaktdon och anslutningskabel Samlingsbegrepp för anslutningsplattor, ändplattor, reservplatta, tryckzonsplatta, ventilplattor, ventilutbyggnader och pneumatisk multipol Manuella manöverdon Platta för ventilterminalens centrala slanganslutning till ett kopplingsskåp (anslutningar för tilluft, frånluft och arbetsluft) Platta för ventilterminalens centrala slanganslutning (anslutningar för tilluft, frånluft och arbetsluft) Platta utan ventilfunktion som används för att belägga tomma platser Anslutning av matningsledningar (slangar) till ventilterminalen CPV10 Platta för indelning av ventilterminalen i två eller fyra tryckzoner Grundenhet med ventil, tryckzons, reserv och ändplattor Modul med två backventiler som kan öppnas. Vid CPV10 ventilterminaler erhålls ventilfunktionen 5/3 spärrad i mittläge" med hjälp av denna modul och ventilplatta med ID kod C. Platta med monostabila eller bistabila magnetventiler Ventilterminal CPV10 med ATEX godkännande kat. 2 G Avslutningsplatta på vänster och höger ände av CPV ventilterminalen, med kanaler eller anslutningar för ventilernas tryckluftsmatning och avluftning Tab. 0/2: Produktspecifika begrepp och förkortningar XI

14 Innehåll och allmänna säkerhetsföreskrifter XII

15 Systemöversikt Kapitel 1 1 1

16 1. Systemöversikt Innehållsförteckning 1. Systemöversikt Beskrivning av ventilterminalen Beskrivning av komponenterna

17 1. Systemöversikt 1.1 Beskrivning av ventilterminalen Med hjälp av ventilterminaler stöder Festo automatisering på maskinnivå. Tack vare den kompakta konstruktionen kan CPV10 EX VI ventilterminalen monteras nära de arbetselement som ska styras. Detta möjliggör användning av korta tryckluftsslangar. På så sätt minimeras strömningsförlusterna och tiderna för på och avluftning av tryckslangarna förkortas. Detta är möjligt eftersom mycket kompakta ventiler med högt flöde används, vilket bidrar till att sänka kostnaderna. Ventilterminalen CPV10 EX VI kan endast erhållas med enskild ventilanslutning. Bild 1/1: Ventilterminal CPV10 EX VI Ventilterminalen CPV10 EX VI med enskild ventilanslutning kan erhållas med 2 till 8 ventilplattor (även med udda antal). Den elektriska anslutningen sker enskilt på varje magnet spole. 1 3

18 1. Systemöversikt 1.2 Beskrivning av komponenterna ID kod CPV10 EX VI ventilterminalens bestyckning fastställs med hjälp av ID koden (ID). Den finns tryckt på framsidan mellan de manuella manöverdonen 12 och 14. ID Pneumatiska komponenter Ventilplattor med 2/2 ventiler D DK I IK Två 2/2 ventiler, monostabila, normalt stängda Två 2/2 ventiler (med kanalseparering 1, 11), monostabila, normalt stängda Två 2/2 ventiler, styrsida 14 normalt öppen, styrsida 12 normalt stängd Två 2/2 ventiler (med kanalseparering 1, 11), monostabila, styrsida 14 normalt öppen, styrsida 12 normalt stängd Ventilplattor med 3/2 ventiler C CK CY H HK N NK Två 3/2 ventiler, monostabila, normalt stängda Två 3/2 ventiler (med kanalseparering 1, 11), monostabila, normalt stängda Två 3/2 ventiler (med backventiler till frånluftskanalerna 3 och 5), monostabil, normalt stängd, återställning via pneumatisk fjäder Två 3/2 ventiler, styrsida 14 normalt öppen, styrsida 12 normalt stängd Två 3/2 ventiler (med kanalseparering 1, 11), monostabila, styrsida 14 normalt öppen, styrsida 12 normalt stängd Två 3/2 ventiler, normalt öppna Två 3/2 ventiler (med kanalseparering 1, 11), monostabila, normalt öppna Ventilplattor med 5/2 ventiler J JK M MK 5/2 ventil, bistabil 5/2 ventil (med kanalseparering 1, 11), bistabil 5/2 ventil, monostabil 5/2 ventil (med kanalseparering 1, 11), monostabil 1 4

19 1. Systemöversikt ID Pneumatiska komponenter Ventilplattor med 5/3 ventiler G Två 3/2 ventiler, normalt stängda + ventilutbyggnad 5/3G Tryckzonsplattor S T Frånluftskanal (3/5) och tryckluftskanaler (1, 11) stängda Tryckluftskanaler (1, 11) stängda Reservplatta L Platta utan ventilfunktion för reservering av en ventilplats Ventilutbyggnader P Q V Strypbackventil för tilluftsstrypning Strypbackventil för frånluftsstrypning Strypventil för inställning av utkastningsimpulsen Tab. 1/1: ID koder för pneumatikkomponenter Ytterligare information om ventilplattorna finns i bilaga B. Viktig information om ventilen med ID koden CY finns i avsnittet nedan. 1 5

20 1. Systemöversikt 3/2 ventil (CY) med integrerad backventilsfunktion 2x3/2 ventilerna är försedda med klaffar som förhindrar att baktryck bildas i frånluftskanalerna 3 och 5 på de drivenheter som är anslutna på ventilen. Information Vid användning i säkerhetsapplikationer krävs ytterliga skyddsåtgärder. Följ EG:s maskindirektiv. Utan ytter ligare åtgärder enligt föreskrivna minimikrav lämpar sig inte denna produkt som en säkerhetsrelevant del av styrsystem. Vid användning av tryckzonsplatta mellan ventilplattorna (för att bilda tryckzoner) rekommenderar Festo tryckzons plattan med ID kod S. Denna tryckzonsplatta delar in matningskanalerna 1, 11 och frånluftskanal 3/5 i olika tryckzoner. Baktryck i frånluftskanalen kan hindra ventilen från att koppla om. Ventilen kopplar om när baktrycket sänkts och styrsignal fortfarande finns. Använd extern pilotluft för CPV ventilterminaler som har ventiler med ID kod CY. På så sätt säkerställs att back ventilerna är ordentligt stängda även vid frånkopplat drifttryck. Ventilutbyggnad 5/3G Ventilutbyggnad 5/3G har en funktion för två backventiler som kan öppnas. I kombination med ventilplattan med ID kod C (två 2/3 ventiler normalt spärrade) erhålls funktionen 5/3 spärrad i mittläge". Information Ventilutbyggnaden 5/3G kan inte monteras tillsammans med den pneumatiska kopplingsskåp multipolen CPV10 VI P... C eller CPV10 VI P... D. Ytterligare information om ventilutbyggnad 5/3G finns i kapitel 2.4 Montering av ventilutbyggnader" och i kapitel 4.1 Allmänna anvisningar". 1 6

21 1. Systemöversikt Stryp respektive strypbackventilutbyggnad Du kan anpassa CPV10 EX VI ventilterminalen till din maskins/anläggnings krav med hjälp av följande ventilutbyggnader: För strypning av ventilplattornas tilluft och frånluft: Strypbackventil för tilluftsstrypning (ID kod P) (t.ex. CPV... BS 2xGRZZ...) Strypbackventil för frånluftsstrypning (ID kod Q) (t.ex. CPV... BS 2xGRAZ...) Ventilutbyggnaderna flänsmonteras direkt på ventilplattorna. Ovan angivna ventilutbyggnader är inte avsedda att kombineras. Ytterligare information om ventilutbyggnader finns i kapitel 2.4 Montering av ventilutbyggnader" och i kapitel 4.1 Allmänna anvisningar". Tryckzonsplattor CPV10 EX VI ventilterminaler kan delas upp i 2 till 4 tryckzoner med hjälp av tryckzonsplattor. Det finns 2 varianter av tryckzonsplattor: Tryckzonsplatta med stängda tryckluftskanaler (1 och 11). Tryckzonsplatta med stängd frånluftskanal (3/5) och stängda tryckluftskanaler (1 och 11). Ventilplattor med kanalseparering Tryckzoner kan vid CPV10 EX VI även realiseras med ventilplattor med intern kanalseparering (ID kod CK, DK, HK, IK, JK, MK och NK). Kanalsepareringen sker i trycklufts kanalerna (1 och 11). 2 eller 4 tryckzoner kan bildas. 1 7

22 1. Systemöversikt Pneumatisk multipol Den pneumatiska multipolen är avsedd för gemensam anslutning av matnings och arbetsledningar. CPV10 EX VI ventilterminalen skruvas fast tillsammans med den pneumatiska multipolen och tätas med tätningssatser. Med hjälp av den pneumatiska multipolen går det snabbt att skilja CPV10 EX VI ventilterminalen från de pneumatiska matnings och arbetsledningarna. Den pneumatiska multipolen finns i följande varianter: 1. Utan monteringsbrygga: Den här varianten för fotmontering eller väggenomgång avslutas jämnt utmed ändplattorna. Fästhålen finns på den pneumatiska multipolens anslutningssida (CPV10 VI P... M7). 2. Med monteringsbrygga: Vid den här varianten för väggmontering eller fotmontering står den pneumatiska multipolen ut över ändplattorna. Monteringshålen sitter i bryggan för att förenkla monteringen. Två ytterligare hål som löper tvärs igenom den pneumatiska multipolen (CPV10 VI P... M7 B) gör det möjligt att montera ventilterminalen CPV10 VI... på baksidan. 3. För montering i ett kopplingsskåp: Med tätningsring och matningsanslutningar (CPV10 VI P... M7 C). Med tätningsring, men utan matningsanslutningar (CPV10 VI P... M7 D). 1 8

23 1. Systemöversikt Pneumatisk multipol utan brygga Pneumatisk multipol med brygga Pneumatisk kopplingsskåp multipol med matningsanslutningar Pneumatisk kopplingsskåp multipol utan matningsanslutningar Vertikala monteringshål 2 Horisontella monteringshål 3 Tätningsring Bild 1/2: Varianter av den pneumatiska multipolen och den pneumatiska kopplingsskåp multipolen 1 9

24 1. Systemöversikt Ventilterminalen CPV10 EX VI med enskild ventilanslutning består av följande komponenter: Komponentöversikt Höger ändplatta (modeller anges i bilaga B Översikt av ändplattor") 2 Reservplatta eller tryckzonsplatta (med stängda tryckluftskanaler 1 och 11 och frånluftskanal (3/5) eller endast stängda tryckluftskanaler 1 und 11) 3 Ventilplattor 4 Vänster ändplatta (modeller anges i bilaga B Översikt av ändplattor") Bild 1/3: Komponenter för ventilterminal CPV10 EX VI 1 10

25 1. Systemöversikt Kompletterande komponenter för ventilterminalen Ventilterminalen CPV10 EX VI kan kompletteras med följande komponenter: Pneumatisk multipol eller pneumatisk kopplingsskåp multipol 2 Ventilutbyggnader: 5/3G funktion eller strypbackventil 3 Fäste för montering på reläskena 4 Fäste för väggmontering Bild 1/4: Kompletteringar för ventilterminal CPV10 EX VI 1 11

26 1. Systemöversikt Anslutningar, indikeringselement och manöverdon På ventilterminalen CPV10 EX VI finns följande pneumatiska anslutningar, indikeringselement och manöverdon: Pneumatisk multipol med brygga 2 Manuella manöverdon (beroende på magnetspole, återfjädrande eller låsbara) 3 Clips för det återfjädrande manuella manöverdonet 4 Matningsanslutningar (1, 11, 12/14), frånluftsanslutningar (3/5, 82/84): vid enskild slangdragning på den vänstra och/eller högra ändplattan; vid central slangdragning på den pneumatiska multipolen 5 Arbetsanslutningar (2, 4) för varje ventil Bild 1/5: Pneumatiska anslutningar, indikeringselement och manöverdon på CPV10 EX VI ventilterminalen 1 12

27 1. Systemöversikt Följande elektriska anslutningar och indikeringslement finns på ventilterminalen CPV10 EX VI med enskild ventilanslutning: Specialanpassat kontaktdon (för varje magnetspole) 2 Märkskylt (för varje kontaktdon) 4 Anslutningsfästen för magnetspole 14 5 Anslutningsfästen för magnetspole 12 3 Jordanslutning Bild 1/6: Elektriska anslutningselement för ventilterminalen CPV10 EX VI med enskild ventilanslutning 1 13

28 1. Systemöversikt 1 14

29 Montering Kapitel 2 2 1

30 2. Montering Innehållsförteckning 2. Montering Allmänna anvisningar för montering och demontering Ventilterminal med separat slanganslutning Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp Ventilterminal med pneumatisk multipol Montering av den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska multipolen Montering av ventilterminalen på den pneumatiska kopplingsskåp multipolen Montering av ventilutbyggnader Montering av skydd för de manuella manöverdonen

31 2. Montering 2.1 Allmänna anvisningar för montering och demontering Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Information Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Tänk speciellt på följande: Följ angivna vridmoment. Det finns elektrostatiskt känsliga komponenter. Vidrör därför inga kontaktytor. 2.2 Ventilterminal med separat slanganslutning Monteringsvarianter Ventilterminalen CPV10 EX VI med separat slanganslutning är konstruerad för att integreras i en anläggning eller maskin för följande monteringsvarianter: Väggmontering Montering på reläskena Montering på ben Montering i kopplingsskåp 2 3

32 2. Montering Ytterligare information om montering finns i monterings handledningen och den särskilda ATEX dokumentationen. } Väggmontering För väggmontering av ventilterminalen CPV10 EX VI behövs en monteringssats för valt monteringssätt. Följande tabell ger en överblick: Montering På baksidan På ovansidan Monteringssatser (bestående av 2 profiler och 4 självgängande skruvar) Se Festos katalog } Tab. 2/1: Fästprofiler för väggmontering Information Ventilterminalen CPV10 EX VI får inte användas på Siemens SIMATIC ET 200X. Monteringssatsen CPV10 VI BG ET200X används endast för väggmontering på ovansidan. 2 4

33 2. Montering Gör så här: Säkerställ att fästytan kan bära ventilterminalen CPV10 EX VI. Montera fästprofilerna på den högra och vänstra ändplattan (se Bild 2/1). Använd de bifogade självgängande skruvarna (se Tab. 2/2). Se till att monteringsprofilernas fixerbultar griper tag i ändplattornas fäste vid baksidesmontering av CPV10 EX VI. Ventilterminal Monteringssätt: på baksidan Monteringssätt: på ovansidan Självgängande skruv Åtdragningsmo ment Självgängande skruv Åtdragnings moment CPV10 EX VI M4 x 10 1,5 Nm M3 x 18 1,5 Nm ±0,2 Nm Tab. 2/2: Väggmontering, åtdragningsmoment 2 5

34 2. Montering Monteringssätt: på baksidan Monteringssätt: på ovansidan M4 skruv för väggmontering 2 Självgängande skruvar för att fästa profilerna på ventilterminalen CPV10 EX VI 1 5,5 m hål för väggmontering 2 Självgängande skruvar för att fästa profilerna på ventilterminalen CPV10 EX VI 3 Fixerbultar Bild 2/1: Väggmontering av ventilterminal CPV10 EX VI Se till att det finns tillräckligt med utrymme för anslutning av matningsledningar och slangar. Vid montering på ovansidan krävs en lämplig distans eller motsvarande väggurtag för de elektriska anslutningarna. En distans tillhandahålls av kunden. 2 6

35 2. Montering 1 Monterings möjligheter 1 Bild 2/2: Fästhål för montering på baksidan Borra fyra fästhål respektive gängade hål i fästytan (se tabell). Ventilterminal Monteringssätt: på baksidan Monteringssätt: på ovansidan Monteringshålets diameter Gängat hål för Monteringshålets diameter Gängat hål för CPV10 EX VI 4,5 mm M4 skruv 5,5 mm M5 skruv Tab. 2/3: Hål för väggmontering Montera sedan ventilterminalen CPV10 EX VI på väggen med fyra M4 respektive M5 skruvar av tillräcklig längd. 2 7

36 2. Montering Montering på reläskena För att montera CPV10 EX VI ventilterminalen på reläskenan behöver du monteringssatsen CPV10/14 VI BG NRH 35. Monteringssatsen består av 2 byglar, 2 respektive 4 självgängande skruvar M4 x 10 och 2 skruvar M4 x 10 med klämstycken och fjädrar. Gör så här: Säkerställ att fästytan kan bära ventilterminalen CPV10 EX VI. Montera följande reläskena: Reläskena för ventilterminal CPV10 EX VI Bärskena DIN 50022: 35 x 7,5 (bredd 35 mm, höjd 7,5 mm) Tab. 2/4: Reläskena Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och slangarna och tänk även på den större monteringsvolymen för CPV10 EX VI ventilterminaler med ytljuddämpare. Fäst reläskenan med ca 100 mm mellanrum på fästytan. Skruva fast de båda byglarna på ändplattorna med de bifogade skruvarna enligt Bild 2/3. Se till att byglarnas fixerbultar greppar i CPV10 EX VI ventilterminalens fäste. Ventilterminal Självgängande skruv Åtdragningsmoment CPV10 EX VI M4 x 10 1,5 Nm Tab. 2/5: Reläskeneadapter, åtdragningsmoment 2 8

37 2. Montering 1 En skruv M4 x 10 per ändplatta 2 Reläskena 3 Fixerbultar 4 Reläskenans klämstycke Bild 2/3: Montering av ventilterminalen CPV10 EX VI på reläskena Haka i ventilterminalen CPV10 EX VI i reläskenan. Säkra CPV10 EX VI ventilterminalen på båda sidor med reläskenans klämenhet så att terminalen inte kan tippa eller glida. 2 9

38 2. Montering Montering på ben 1 Fästhål För att montera ventilterminalen CPV10 EX VI på ben (montering på arbetsanslutningarnas nivå 2 och 4) behövs fyra insexskruvar M4 x 45. Gör så här: Förbered fästytan. Tillverka vid behov en lämplig fästvinkel. Placeringen av CPV10 EX VI ventilterminalens monteringshål framgår av Bild 2/4: 1 1 Bild 2/4: Fästhål för montering på ben Se till att det finns tillräckligt med utrymme för att ansluta matningsledningarna och slangarna och tänk även på den större monteringsvolymen för CPV10 EX VI ventilterminaler med ytljuddämpare. Sätt in de 4 medföljande insexskruvarna i de avsedda hålen i vänster och höger ändplatta (se Bild 2/5). 2 10

39 2. Montering 1 Insexskruvar M4 x 45 2 Ändplattor 3 Fästvinkel Bild 2/5: Fästskruvarnas placering Skruva fast CPV10 EX VI ventilterminalen på anslutningsytan eller på fästvinklar Montering i kopplingsskåp Se kapitel

40 2. Montering 2.3 Ventilterminal med pneumatisk multipol Endast CPV10 EX VI ventilterminaler som är utrustade med motsvarande ändplattor får monteras på den pneumatiska multipolen. CPV10 EX VI ventilterminaler med ändplattor för separat slanganslutning måste modifieras för montering på den pneumatiska multipolen. Montera motsvarande ändplattor (se kapitel 5.5 Ombyggnad av ändplattor" och bilaga B.2 Översikt av ändplattor"). Den pneumatiska multipolen finns i fyra varianter (se kapitel 1 Systemöversikt" Bild 1/2): 1. Utan monteringsbrygga: (CPV10 VI P... M7). 2. Med monteringsbrygga: (CPV10 VI P... M7 B) 3. För montering i ett kopplingsskåp: (CPV10 VI P... M7 C, CPV10 VI P... M7 D). CPV10 EX VI ventilterminaler med ytljuddämpare, som monterats med monteringsbrygga (CPV10 VI P... M7 B) på den pneumatiska multipolen, kan endast monteras på vägg. Använd därvid de hål som löper genom den pneumatiska multipolen. De vertikala fästhålen i den pneumatiska multipolen döljs av ytljuddämparen. 2 12

41 2. Montering Montering av den pneumatiska multipolen Säkerställ att fästytan kan bära den pneumatiska multipolen och ventilterminalen CPV10 EX VI. Se till att det finns tillräck ligt med utrymme för att ansluta matningsledningarna och slangarna och tänk på att det krävs en större monteringsyta för CPV10 EX VI ventilterminaler med ytljuddämpare. Montera den pneumatiska multipolen (anslutningssida) Gör så här för att montera den pneumatiska multipolen med anslutningssidan mot en fästyta: Skär en fördjupning i monteringsytan. Borra fyra monteringshål i fästytan (diameter se Tab. 2/6). Hålens läge se Tab. 2/7. Skruva fast den pneumatiska multipolen på monterings ytan med hjälp av 4 skruvar av lämplig längd (se Tab. 2/6). Pneumatisk multipol utan brygga Pneumatisk multipol med brygga 4,5 mm 6,5 mm M4 M6 Tab. 2/6: Monteringshålens diameter och skruvdimension 2 13

42 2. Montering Pneumatisk multipol utan brygga Pneumatisk multipol med brygga Tab. 2/7: Hålens läge för pneumatisk multipol 2 14

43 2. Montering Montering av den pneumatiska multipolen (baksidan) Gå till väga enligt följande för att montera den pneumatiska multipolen med brygga (CPV10 VI P... M7 B) med dess baksida mot en fästyta: Borra 2 monteringshål för M6 skruvar i monteringsytan. Läge och avstånd mellan hålen, se Tab. 2/8. 1 Mått 1 Antal ventilplatser CPV10 EX VI 2 62 mm 4 82 mm mm mm Tab. 2/8: Håldimensioner för montering på baksidan Skruva fast den pneumatiska multipolen på monterings ytan med 2 M6 skruvar med lämplig längd. 2 15

44 2. Montering Montering av ventilterminalen på den pneumatiska multipolen Gör så här: Skruva i de medföljande insexskruvarna i fästhålen. Lägg 4 respektive 3 hålstätningen för tätning av matningskanalerna i fördjupningarna i höger respektive vänster ändplatta. Tryck försiktigt in de två tätningarna i arbetsanslutning arnas gängor så att arbetskanalerna tätas. Fäst CPV10 EX VI ventilterminalen på multipolen med de 4 insexskruvarna. Dra åt skruvarna korsvis med 2 Nm. 1 3 hålstätning i anslutningarna för vänster ändplatta tätningar per ventilplatta för arbetsanslut ningarna 3 4 hålstätning i anslutningarna på höger ändplatta 4 Insexfästskruvar för den pneumatiska multipolen Bild 2/6: Montering av CPV10 EX VI ventilterminalen på den pneumatiska multipolen 2 16

45 2. Montering Montering av ventilterminalen på den pneumatiska kopplingsskåp multipolen Ytterligare information om montering finns i monterings handledningen och den särskilda ATEX dokumentationen. } 1 Fästskruvar 2 Fästhål 3 Kopplingsskåpets vägg 4 Pneumatisk kopplingsskåp multipol 5 Tätningar CPV10 VI P... M7 6 Ventilterminal CPV10 EX VI Monteringsöversikt Bild 2/7: Monteringsöversikt för CPV10 EX VI ventilterminalen på kopplingsskåp multipolen 1. Tryck in alla bifogade tätningar 5 bakifrån i hålen på kopplingsskåp multipolen 4. Information Beakta att 3 och 4 hålstätningar som bifogas CPV10 EX VI endast krävs vid pneumatisk kopplingsskåp multipol 4 (CPV10 P... M7 C). 2 17

46 2. Montering Information Gör så här för att garantera kapslingsklass IP65: Säkerställ att tätningsytan är jämn och att det inte finns några spår och repor på ytan. 2. Placera kopplingsskåp multipolen från insidan vid monteringsurtaget. 7,5 mm (I t) 9,5 mm Bild 2/8: Montering av den pneumatiska kopplingsskåp multipolen 3. Fäst CPV10 EX VI ventilterminalen på den pneumatiska kopplingsskåp multipolen. 2 18

47 2. Montering 2.4 Montering av ventilutbyggnader Information Om pneumatisk multipol med monteringsbrygga CPV10 VI P... M7 B används, så kan inte de yttre ventilplattorna förses med ventilutbyggnader. Ventilutbyggnaden 5/3G är avsedd för användning med ett arbetstryck per ventilplatta. Den får inte användas för tvåtrycksdrift (olika tryck vid anslutningarna 1 och 11). Om andra ventilplattor ska användas på CPV10 EX VI ventilterminalen i tvåtrycksdrift, måste den ventilplatta som är utrustad med 5/3G ventilutbyggnaden skiljas från tryckluftskanalerna 1 och 11 via en tryckzonsplatta. Ventilutbyggnaden 5/3G kan inte monteras tillsammans med den pneumatiska kopplingsskåp multipolen CPV10 VI P... C eller CPV10 VI P... D. Gör så här: Lägg de bifogade tätningarna i fördjupningarna för respektive ventilutbyggnad. Fäst ventilutbyggnaden med de bifogade skruvarna med 0,8 Nm. Anslut arbetsledningarna, se kapitel Anslutning av matnings och arbetsledningar". Tänk på att stryp respektive strypbackventilutbyggnader (ID kod P, Q och V) kräver ett lägsta drifttryck på 0,5 bar. 2 19

48 2. Montering 2.5 Montering av skydd för de manuella manöverdonen För att förhindra oavsiktlig manövrering av de manuella manöverdonen kan de förses med skydd. Skydden för de manuella manöverdonen är inte avsedda för upprepad montering. Montera skydden när du inte längre behöver de manuella manöverdonen (t.ex. när ventilerna testats med manöverdonen). Gör så här: Haka fast skydden i de manuella manöverdonens spår (se Bild 2/9). Om din CPV10 EX VI ventilterminal är utrustad med återfjädrande manuella manöverdon måste du ta bort låsclipsen innan du monterar skyddet (se kapitel 5.4) De manuella manöverdonens spår 2 Skydd för de manuella manöverdonen Bild 2/9: Montering av skydd för de manuella manöverdonen 2 20

49 Installation Kapitel 3 3 1

50 3. Installation Innehållsförteckning 3. Installation Förbehandling av tryckluft Drift med ej dimsmord tryckluft Drift med dimsmord tryckluft Allmänna anvisningar för installation Anslutning av slangar Ansluta CPV ventilterminalen Intern eller extern styrluftsmatning Anslutning av matnings och arbetsledningar Anslutning av elkablar

51 3. Installation 3.1 Förbehandling av tryckluft Observera Ofiltrerad eller felaktigt dimsmord tryckluft förkortar ventilterminalens livslängd Drift med ej dimsmord tryckluft Observera För hög restoljehalt i tryckluften förkortar ventil terminalens livslängd. Vid användning av biologiska oljor (oljor som är uppbyggda av syntetiska eller nativa estrar, t.ex. rapsoljemetylester) får restoljehaltens maxvärde på 0,1 mg/m 3 inte överskridas (se DIN ISO klass 2). Vid användning av mineraloljor (t.ex. HLP oljor enligt DIN 51524, del 1 3) eller motsvarande oljor baserade på polyalfaolefiner (PAO) får restoljehaltens maxvärde på 5 mg/m 3 inte överskridas (se DIN ISO , klass 4). Därmed undviks funktionsstörningar hos ventilerna. En högre restoljehalt än så är oavsett kompressorolja inte tillåten, eftersom grundsmörjmedlet annars sköljs bort efter hand. 3 3

52 3. Installation Drift med dimsmord tryckluft Kör om möjligt anläggningen med tryckluft som inte är dimsmord. Det skonar miljön. Festos pneumatikventiler och arbetselement behöver vid avsedd användning inte smörjas ytterligare och har ändå en lång livslängd. Observera Drift med dimsmord tryckluft leder till att engångs smörjningen som krävs för oljefri drift sköljs bort. Beakta anvisningarna nedan om du inte kan avstå från dimsmord tryckluft. Den tryckluft som förbehandlas efter kompressorn måste ha lika hög kvalitet som ej dimsmord tryckluft. Kör om möjligt inte hela anläggningen med dimsmord tryckluft. Installera om möjligt alltid dimsmörjare direkt före det förbrukande arbetselementet. Observera Felaktig tillsatsolja och för hög oljehalt i tryckluften förkortar ventilterminalens livslängd. Använd Festos specialolja OFSW 32 eller de alternativ som anges i katalogen (motsvarande DIN HLP32, grundviskositet 32 CST vid 40 C). Tillsatssmörjningen får inte överstiga 25 mg/m 3 (DIN ISO klass 5). Kontrollera att dimsmörjaren är korrekt inställd (se avsnittet nedan). Därmed undviks funktionsstörningar hos ventilerna. 3 4

53 3. Installation Inställning av dimsmörjaren Inställningskontroll Vid arbetande maskin (karakteristiskt drifttillstånd) 0,2 till max. 1 droppe/minut eller 0,5 till 5 droppar/1 000 l luft. Nedan beskrivs några exempel på åtgärder för kontroll av dimsmörjarinställningen. Gör så här: Kontrollera luftberedningsenheterna beträffande kondensat och dimsmörjarinställning två gånger i veckan. 1. Kontrollera det arbetselement som är längst bort från dimsmörjaren. 2. Kontrollera ventilterminalen som startar detta arbetselement. 3. Ta bort ljuddämparen (om sådan finns) på anslutning 3/5. 4. Håll en vit kartongbit 10 cm från frånluftshålet. 5. Låt anläggningen gå ett tag. Kartongbiten får endast färgas svagt gult. Droppande olja är ett tydligt bevis på för mycket dimsmörjning. Ett ytterligare tecken på för mycket dimsmörjning är ljud dämparens färgning och tillstånd. En tydlig gulfärgning av filterelementet eller oljedroppar på ljuddämparen indikerar att dimsmörjaren har ställts in för högt. 3 5

54 3. Installation 3.2 Allmänna anvisningar för installation Varning Oönskade rörelser hos anslutna arbetselement och okontrollerade rörelser hos lösa slangar kan leda till personskador eller materiella skador. Innan montering, installation och underhåll påbörjas ska följande kopplas från: Tryckluftsmatning Matningsspänning Beakta följande: Ventilterminalernas komponenter har elektrostatiskt känsliga delar. Beröring av kontaktytorna på anslutningskontakter och hantering som strider mot hanteringsföreskrifterna för elektrostatiskt känsliga komponenter kan leda till att komponenterna förstörs. 3 6

55 3. Installation 3.3 Anslutning av slangar I allmänhet minskar luftgenomflödet vid användning av vinkelkopplingar eller universalfördelare. Ansluta Gör så här: 1. Skjut slangen till anslaget i respektive över kopplingens slanganslutning. 2. Dra vid behov spännringen 1 över slanganslutningen respektive dra åt fästskruven Du får en bättre översikt av anläggningen genom att bunta ihop slangarna med: slangbuntband eller slangklämlist. 2 1 Bild 3/1: Montera slangar 3 7

56 3. Installation Lossa Gör så här: Varning Trycksatta pneumatiska slangar kan vid demontering utföra okontrollerade rörelser, vilket kan leda till personskador. Genomför följande steg innan du lossar pneumatikslangarna på ventilterminalen: Koppla från tryckluftsmatningen. Kontrollera att alla pneumatikslangar är trycklösa. Avlufta alla arbetselement styrda av ventiler som är stängda i normal eller mittläge. 1. Märk samtliga pneumatikslangar. 2. Tryck ned skruvkopplingens spännring 1 med t.ex. en skruvmejsel eller med lösgöringsverktyget QSO från Festo respektive lossa skruvkopplingens fästskruv Dra ut slangen från skruvkopplingen. 4. Förslut de skruvkopplingar som inte används med blindpluggar Bild 3/2: Demontera slangar 3 8

57 3. Installation 3.4 Ansluta CPV ventilterminalen För att säkerställa att ventilterminalen CPV10 EX VI fungerar optimalt rekommenderas i följande fall anslutning på båda sidor av trycklufts och eventuellt frånluftsledningarna (aktuella ändplattspar, se avsnitt B.2 Översikt av ändplattor"): när cylindrar med stor volym körs med hög hastighet. när flera ventiler samtidigt kopplas till genomflöde. Information Ventilterminal CPV10 EX VI med två tryckzoner: Mata in matningstrycken på båda sidorna av ändplattorna respektive den pneumatiska multipolen Intern eller extern styrluftsmatning Observera Kör om möjligt CPV10 EX VI ventilterminalen med ej dimsmord styrluftsmatning (anslutning 12/14). Följ annars anvisningarna i avsnittet Drift med dimsmord tryckluft". Vid CPV10 EX VI ventilterminaler med internt avgrenad styrluftsmatning gäller den ovan nämnda anvisningen även för matningsluften (anslutning 1/11). Vid ventilterminaler CPV10 EX VI med två tryckzoner och internt avgrenad styrluft: På grund av den internt avgrenade styrluften i den högra ändplattan måste trycket i den högra tryckzonen vara 3 8 bar. 3 9

58 3. Installation Ventilterminalen CPV10 EX VI är, beroende på de monterade ändplattorna, avsedd för intern eller extern styrluft. Vilka ändplattor som monterats på aktuell CPV10 EX VI ventil terminal framgår av beställningsunderlagen eller tabellen i bilaga B. Information Använd extern styrluftsmatning för ventilterminal CPV10 EX VI som har ventiler med ID kod CY. På så sätt säkerställs att backventilerna är ordentligt stängda även vid frånkopplat drifttryck. Intern styrluftsmatning Om matningstrycket för din ventilterminal CPV10 EX VI ligger mellan 3 8 bar så kan den köras med internt avgrenad styrluftsmatning. Då avgrenas styrluftsmatningen i den vänstra eller högra ändplattan av anslutning 1 respektive 11. Information Vid användning av ventilterminalen CPV10 EX VI med intern styrluftsmatning: Förslut anslutning 12/14 med en blindplugg. 3 10

59 3. Installation Extern styrluftsmatning Om matningstrycket för aktuell ventilterminal CPV10 EX VI ligger utanför 3 8 bar, måste den köras med extern styrluftsmatning. Då tillförs styrluftsmatningen externt via anslutningen 12/14 på CPV10 EX VI ventilterminalen. Ändplattor för matning av ventilterminalen CPV10 EX VI med extern styrluft, se avsnitt B.2 Översikt av ändplattor". Information Använd reglerad extern styrluftsmatning (3 8 bar). Detta möjliggör en säker och störningsfri drift av ventilterminalen CPV10 EX VI. Tänk på att den reglerade, externa styrluften endast får matas in respektive avgrenas via samlade ledningar på ett enda ställe för samtliga ventilplattor på ventil terminalen CPV10 EX VI. Detta gäller även då ventil terminalen CPV10 EX VI drivs med olika tryckzoner (se bilden). 1 Tryckzonsplatta 2 Blindplugg 3 Tryckzon 2 4 Tryckzon Bild 3/3: Styrluftsmatning 3 11

60 3. Installation Anslutning av matnings och arbetsledningar Information Anslutningar som inte används: Förslut anslutningar som inte används med blindpluggar (se bilaga B). Ventilplattor som inte används: Förslut arbetsanslutningarna 2 och 4 med blindpluggar. Ventilplattor med ID kod C (två 3/2 ventiler, normalt stängda): Med 5/3G ventilutbyggnaden kan funktionen stängd i mittläge" erhållas. Ventilutbyggnaden monteras på anslutningssidan på den ovan angivna ventilplattan (se avsnitt 2.4 Montering av ventilutbyggnader"). Stäng arbetsledningarna på följande sätt, beroende på vilket verktyg som används: Blindplugg med insex: valfri ordningsföljd. Blindplugg med utvändig sexkant måste anslutas från vänster till höger (nyckelns svängrum). 3 12

61 3. Installation Montera förskruvningen respektive ljuddämparna enligt Tab. 3/1. Anslut därefter slangarna. Pneumatisk multipol 4 1 Ventilterminal CPV10 EX VI 4 1 3/ /14 82/ /84 3/ /14 Anslutnings nummer ISO 5599 Slang Anslutningsmått ISO 228 Uppgifter inom parentes för pneumatisk multipol med brygga Anslutning 1 resp. 11 Tryckluft G1/8 Skruvkoppling i ändplattor respektive pneumatisk multipol 2 resp. 4 Arbetsluft M7 Skruvkoppling 3/5 Frånluft Höger/vänster ändplatta Pneumatisk multipol G3/8 G1/4 Skruvkoppling För samlad avluftning För ljuddämpare 12/14 respektive 82/84 Styrluftsmatning respektive frånluft Höger/vänster ändplatta Pneumatisk multipol M5 M7 (M5) Skruvkoppling på anslutning 82/84 För samlad avluftning För ljuddämpare Tab. 3/1: Mått för pneumatiska anslutningar 3 13

62 3. Installation Information Vid flera system med centralt samlad avluftning: Använd strypbackventiler i den samlade avluftningen. På så sätt undviks funktionsstörningar på grund av kvarvarande mottryck. 1 Ventilterminal CPV10 EX VI 1 2 Ventilterminal CPV10 EX VI Samlad ledning 3/5 4 Samlad ledning 82/84 5 Centralledning 3/ Centralledning 82/ Bild 3/4: Samlade ledningar med backventiler Information Frånluften leds ut via kanalerna 3/5 och 82/84. De här anslutningarna får inte förslutas med blindpluggar. Fråluftskanalerna 3 och 5 (se 3 ) är sammanfogade i ventilterminalen CPV10 EX VI. En separat frånlufts strypning är således inte möjlig för kanal 3 respektive 5. Information Vid ventilterminaler CPV10 EX VI med samlad matningsluft: Förslut anslutningarna 11 och 12/14 med blindpluggar. 3 14

63 3. Installation Tryckzoner för ventilterminalerna CPV10 EX VI Ventilterminalen CPV10 EX VI kan drivas med en till fyra tryckzoner beroende på vilka komponenter som är monterade. Det maximala antalet tryckzoner bestäms av en kombination av följande komponenter: Användning av en tryckzonsplatta eller en ventilplatta med kanalseparering (ID kod CK, DK, HK, IK, JK, MK eller NK, se avsnitt B.1, samt kapitel 1.2) Typ av ändplattepar (se avsnitt B.2) Typ av ventilplattepar (se avsnitt B.1) Information Vid ventilterminaler CPV10 EX VI med två tryckzoner och internt avgrenad styrluftsmatning i den högra ändplattan: På grund av den internt avgrenade styrluftsmatningen måste trycket i den högra tryckzonen vara 3 8 bar. Information För att bilda tryckzoner vid ventilterminaler CPV10 EX VI med 3/2 ventiler med backventiler (ID kod CY): Festo rekommenderar användning av tryckzonsplattan med ID kod S. Denna tryckzonsplatta delar in matnings kanalerna 1, 11 och frånluftskanal 3/5 i olika tryckzoner. Använd alltid samma tryck inom en tryckzon på anslutningarna 1 och 11. Baktryck i frånluftskanalen kan hindra ventilen från att koppla om. Ventilen kopplar om när baktrycket sänkts och styrsignal fortfarande finns. Lågtrycksdrift Ventilterminalen CPV10 EX VI kan köras med lågtryck ( 3 bar) när reglerad extern styrluft matas in separat. En översikt av de ändplattor som behövs finns i avsnittet B

64 3. Installation Anslutning av elkablar Beakta den särskilda ATEX dokumentationen och det apparatbrev som medföljer produkten. Dokumenten finns även på Festos hemsida: } Information För styrning av ventilerna får endast lämpliga styrmoduler (t.ex. från Stahl, ABB, P&F) för kapslingsklass ib användas med hänsyn till den säkerhetstekniska och funktions tekniska konstruktionen. Information Kontrollera inom ramen för ditt nödstoppssystem vilka åtgärder som är nödvändiga för aktuell maskin/anläggning för att vid nödstopp försätta systemet i ett säkert tillstånd (t.ex. frånkoppling av ventilernas matningsspänning, frånkoppling av tryck). 3 16

65 3. Installation Jordning av ventilterminalen CPV10 EX VI Jordningsanslutningen sitter på den vänstra ändplattan (se Bild 3/5). 1 Jordanslutning 1 Bild 3/5: Jordningsanslutning för ventilterminal CPV10 EX VI Information Jorda ventilterminalen CPV10 EX VI: Anslut vänster ändplattas jordanslutning (se Bild 3/5) lågohmigt (kort kabel med stor area) till jordpotentialen. Dra åt jordskruven med max 1 Nm. På så vis undviks störningar beroende på elektro magnetisk påverkan. 3 17

66 3. Installation Ventilterminal CPV10 EX VI med enskild ventilanslutning Varje magnetspole ansluts separat till en egensäker strömkrets med kapslingsklass ib eller ib. Information Använd endast följande kontaktdon från Festo för anslutning av magnetspolarna: KMYZ 4... B EX Ventilernas adressbeläggning Adresstilldelningen sker i obruten stigande ordningsföljd. Adresserna är numrerade i stigande ordningsföljd från vänster till höger, på de enskilda ventilplattorna framifrån och bakåt (se Bild 3/6). Bild 3/6: Adressbeläggning ventilterminal CPV10 EX VI med enskild ventilanslutning och 8 ventilplatser 3 18

67 3. Installation Anslut magnetspolarna enligt följande: Anslut kontaktdonet KMYZ 4... B EX till anslutningsstiften på motsvarande magnetspole (se Bild 3/7). Se till att centreringsbulten greppar mellan anslutningsfästena i kontaktdonets hål. Skruva fast kontaktdonet med den centrala låsskruven med 0,3 Nm. Se till att kontaktdonet ansluts till rätt poler. Pluspolen finns alltid utvändigt på magnetspolen. Anslut den blå kabeln till (0 V DC), och den blå vit randiga kabeln till + ( 32 V DC respektive 36 V DC). Bild 3/7: Montering av de enskilda kontaktdonen Information Polvändning eller förväxling av kablar förhindrar kopplingsfunktionen. Varje magnetspole måste anslutas till en godkänd egensäker strömkrets med kapslingsklass ia IIC eller ib IIC. 3 19

68 3. Installation 3 20

69 Idrifttagning Kapitel 4 4 1

70 4. Idrifttagning Innehållsförteckning 4. Idrifttagning Allmän information Före idrifttagning Testning av ventilerna Kontroll av ventilfunktionerna Kontroll av ventil cylinder kombinationen Felsökning

71 4. Idrifttagning 4.1 Allmän information Före idrifttagning Koppla från spänningen innan anslutningskontakter ansluts eller lossas (risk för funktionsskada). Jorda ventilterminalen CPV10 EX VI på den vänstra ändplattan. Ta endast en komplett monterad och ansluten ventilterminal i drift. Se till att det under följande driftförhållanden finns tillräcklig luftcirkulation (kylning): maximalt antal ventiler maximal matningsspänning kontinuerlig inkoppling av magnetspolarna. Ställ vid behov in stryp respektive strypbackventil utbyggnaderna. Information Skruva inte ut strypventilens inställningsskruv utanför motståndet, eftersom locket då skadas. Stryp respektive strypbackventilutbyggnaderna (ID kod V, P och Q) behöver ett matningstryck på minst 0,5 bar. Varning För långsam eller för sen tryckstegring av styrlufts matningen kan under följande förutsättningar resultera i plötsliga rörelser hos arbetselementen: tillkoppling av tryckluft via mjukstartventil (långsam tryckökning) och vid väntande elektriska signaler (t.ex. efter nödstopp). Detta kan leda till personskador eller skador på maskinen respektive anläggningen. Mata styrluften separat via höger ändplatta (3 8 bar). 4 3

72 4. Idrifttagning Styrluftsmatningen måste direkt efter tillkoppling ha ett tryck på 3 8 bar. Annars säkerställs inte att ventilen kopplas om direkt (se bild). Är trycket lägre än 3 bar kan ventilen kopplas om med fördröjning, trots att elektrisk signal föreligger. Den långsamma tryckstegringen för den totala matningen verkar då inte på cylindern. Cylindern körs i så fall plötsligt in eller ut, beroende på ventilfunktion. 82/ / / Externt tillförd styrluft (3 8 bar), avgrenad före säkerhetsventilen 2 Mjukstartventil (långsam tryckstegring av tryckmatningen) Bild 4/1: Exempel på ventil cylinder kombination med långsam tryckstegring av tryckmatningen 4 4
