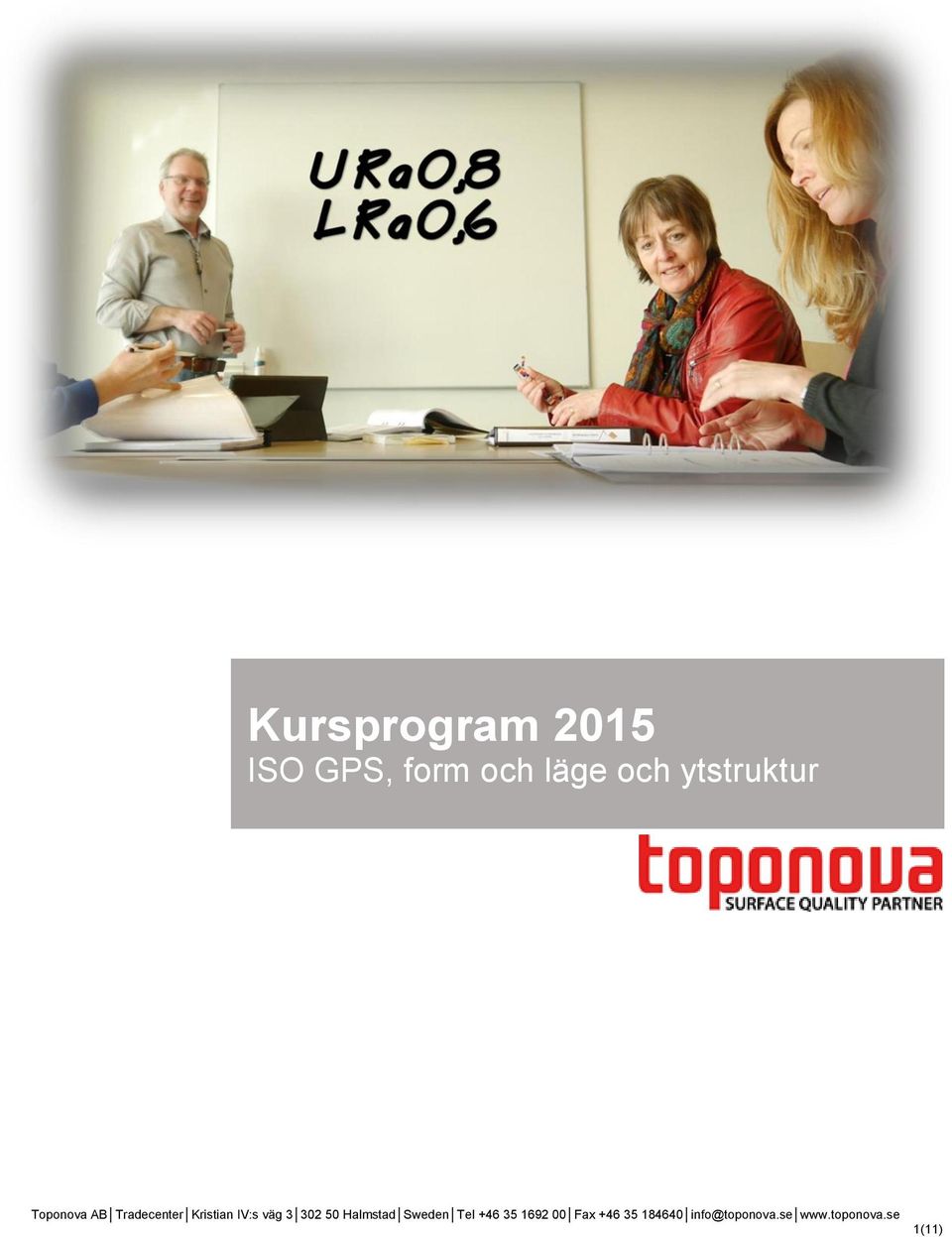

1 Kursprogram 2015 ISO GPS, form och läge och ytstruktur 1(11)

2 Toponova ab- allting har en yta. Toponova ab är ett kompetensföretag när det gäller att analysera, specificera och kvalitetssäkra produkters kvalitet. ISO GPS är vår verktygslåda och verktygen gör det möjligt att ta fram tydliga och kompletta produktspecifikationer som säkerställer kommunikation och verifikation av rätt produktkvalitet, både inom företaget och dess leverantörer. Sedan 1995 har toponova aktivt jobbat med att ta fram lösningar för att kvalitetssäkra ytstruktur. Vi är deltar i ISO:s standardiseringsarbete och är med och utvecklar standarder. I vårt egna mätlab och med de senaste programvarorna analyserar och synliggör vi den verkliga produktvaliteten och lyfter fram frågeställningar ur kundens perspektiv. Genom vårt unika samarbete med ledande experter inom området ytstruktur, externa mätlab och ett brett nätverk av leverantörer av mätteknik säkerställer vi att våra lösningar är av högsta kvalitet och enligt gällande standarder. Våra kunder är marknadsledande företag inom fordons-, hälsoteknik-, förpacknings och verkstadsindustrin. Idag erbjuder vi kompletta lösningar som genomförs enligt vår projektmall baserade på våra tjänstepaket. LAB, Analys- och mättjänster SPEC, Produktspecifikationer MEAS, Verifikation och mätteknik SUPT, Expertstöd EDU, Utbildning ISO GPS, verktygslådan för kvalitetssäkring och ökad lönsamhet Kvalitet och funktion är viktiga frågor för industrin idag för att öka sin konkurrenskraft, stärka sitt varumärke samt ökad lönsamhet. Detta leder till krympande toleranser, krav på "0- felsprodukter", nya funktions krav samtidigt som behovet av fullständiga och entydiga produktspecifikationer, för att kunna agera på den globala marknaden med underleverantörer i flera länder, är stort. ISO GPS (Geometrisk Produkt Specifikation) är ett världsomspännande symbolspråk för toleransangivelser av produkters geometri på ritningar. GPS-systemet utvecklas inom ISO och utges som ISO-standarder. Systemet har ersatt tidigare nationella toleranssystem som i många fall har varit olika från land till land- även inom Europa. Sverige har sedan många år implementerat ISO-standarder utan ändringar. GPS systemet är kommunikationsverktyget mellan konstruktion, produktion och mätteknik. GPS-dokumentationen betraktas som grunden för bindande kontrakt. Genom korrekt användning av GPS-standarder uppnår man många fördelar: -minskade kassationer genom att ersätta otillräckliga produktspecifikationer med kompletta sådana. -möjligheter till kontinuerlig utveckling av produktkvalitet. -produktansvarslagstiftning kräver omfattande dokumentation av och fullständighet i kravsättning -objektiv kommunikation av produktkvalitet mellan beställare och leverantör på den globala marknaden. 2(11)

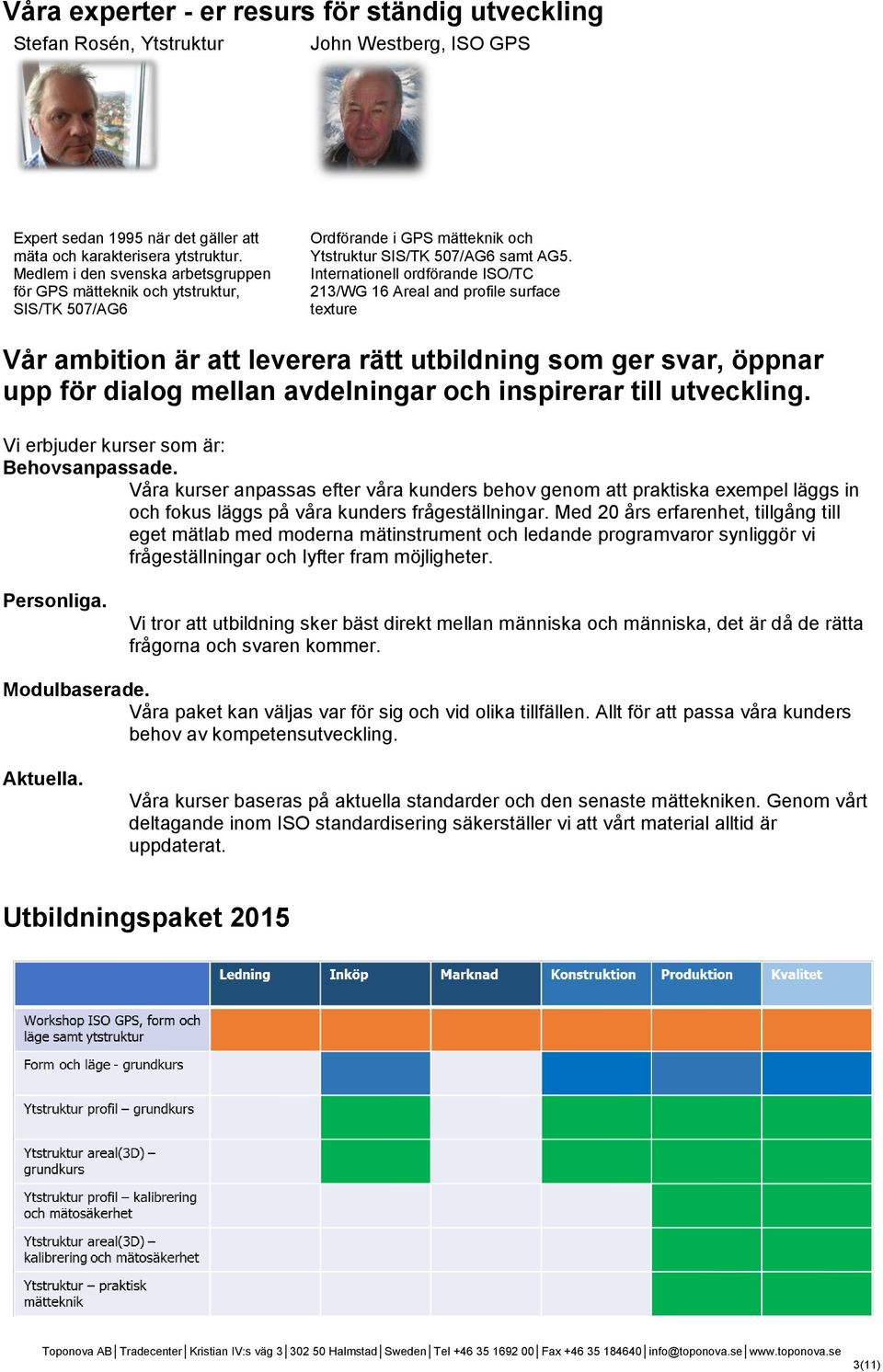

3 Våra experter - er resurs för ständig utveckling Stefan Rosén, Ytstruktur John Westberg, ISO GPS Expert sedan 1995 när det gäller att mäta och karakterisera ytstruktur. Medlem i den svenska arbetsgruppen för GPS mätteknik och ytstruktur, SIS/TK 507/AG6 Ordförande i GPS mätteknik och Ytstruktur SIS/TK 507/AG6 samt AG5. Internationell ordförande ISO/TC 213/WG 16 Areal and profile surface texture Vår ambition är att leverera rätt utbildning som ger svar, öppnar upp för dialog mellan avdelningar och inspirerar till utveckling. Vi erbjuder kurser som är: Behovsanpassade. Våra kurser anpassas efter våra kunders behov genom att praktiska exempel läggs in och fokus läggs på våra kunders frågeställningar. Med 20 års erfarenhet, tillgång till eget mätlab med moderna mätinstrument och ledande programvaror synliggör vi frågeställningar och lyfter fram möjligheter. Personliga. Vi tror att utbildning sker bäst direkt mellan människa och människa, det är då de rätta frågorna och svaren kommer. Modulbaserade. Våra paket kan väljas var för sig och vid olika tillfällen. Allt för att passa våra kunders behov av kompetensutveckling. Aktuella. Våra kurser baseras på aktuella standarder och den senaste mättekniken. Genom vårt deltagande inom ISO standardisering säkerställer vi att vårt material alltid är uppdaterat. Utbildningspaket (11)

4 01. Workshop om kvalitetssäkring och bättre produkter med ISO GPS, geometriska produktspecifikationer. Workshopen ger en introduktion till och överblick av ämnesområdet GPS med tonvikt på nya specifikationsmöjligheter för ökade och mer precisa produktkrav för mindre fel och ökad lönsamhet. Syftet är att ge överblick och tillämpbara kunskaper i hur GPS-systemet kan nyttjas för största möjliga entydighet och effektivitet i specifikation och verifiering. Detta skyddar din affär mot kvalitetsbrister och andra störningar som kan äventyra affären. Målet med workshopen visa på möjligheterna för: -effektivare specifikation med avseende på funktionskrav och kostnadseffektivitet. -insikt i ISO GPS, dess uppbyggnad och verktygen -öppna upp för interna diskussioner om den egna produktkvalitet och förbättringar Vi går igenom GPS överordnade regler och principer för kravsättning. Den övergripande principen om ett standardiserat förval kompletterat med en verktygslåda av tillval förklaras och exemplifieras. Vi utgår från konkret frågeställning från våra kunder med praktiska mätexempel och ritningsunderlag. Vi går översiktligt igenom ingående standardkedjor för specifikation och verifiering av: - Dimensionstoleranser - Form & Lägestoleranser - Ytstruktur - Kanter De viktiga GPS-osäkerhetsbegreppen specifikations otydigheter och mätosäkerhet berörs. Dagen avslutas med en öppen diskussion där deltagarna får tillfälle att komma med sina frågeställningar och diskussion om de egna applikationerna. Målet för workshopen är att du skall få viktiga kunskaper i hur man kan tillämpa GPS-systemet för att uppnå största möjliga entydighet och effektivitet i specifikation och verifiering. För bästa genomslag så tar vi alltid med ritningsunderlag och mätdata från kunds egna applikationer. 1 dag John Westberg, Stefan Rosén Pärm med åhörarutskrifter 4(11)

5 02. Form och läge, ISO GPS Kurs i hur man tillämpar ISO GPS standarderna i praktiken, samt kunskap i att korrekt och fullständigt ange lämpliga dimensions- och form- & lägeskrav på ritningar. Kursen är upplagd med genomgångar med PowerPoint och skrivtavla varvat med övningar i övningsbok och övningar på enklare ritningar. Allmänt om toleranser, standarder mm Dimensionstoleranser o Storleksmått o Andra typer av mått än storleksmått o ISO-toleranser o Generella toleranser Form- och lägetoleranser o Introduktion o Skrivsätt o Referenser och referenssystem o Måttjämkning, max- och min materialkrav o Formtoleranser o Riktningstoleranser o Lägetoleranser o Kasttoleranser Ytjämnhet och kanter (kort) Genomgång av egna frågeställningar Litet Test o Genomgång av test Kursutvärdering och avslutning 2 dagar Faktabok (uppdaterad augusti 2014), miniguide, övningsbok. 5(11)

6 03. Ytstruktur profil - Grundkurs Ytstrukturen har stor betydelse för många produkters funktion och upplevd kvalitet. Kursen ger dig de grundläggande kunskaperna om ISO GPS (Geometriska Produkt Specifikationer) uppbyggnad och standarder när det gäller ytstruktur. Målet med utbildningen är att ge dig kunskap i: varför ytstruktur har en viktig roll och dess funktionssamband grundläggande terminologi, definitioner och ytstrukturparametrar. ISO 3274 och att specifikt förstå begreppet bärighet och de parametrar kopplade till materialandelskurvan (bärighetskurvan). ISO 4287 och specifikation av ytstruktur på ritning. ISO att tolka mätresultat mot ritningskrav för korrekt verifiering. ISO översikt över de senaste mätmetoderna för ytstruktur och den nya areal standarden. ISO Litet Test o Genomgång av test Kursutvärdering och avslutning 0,5 dag Stefan Rosén Pärm med åhörarutskrifter, SIS Handbok 523 Ytstruktur 6(11)

7 04. Ytstruktur areal(3d) - Grundkurs Ytstrukturen har stor betydelse för många produkters funktion och upplevd kvalitet. Den nya areal standarden, ISO 25178, innehåller nya och bättre verktyg för karakterisering av viktiga funktionsegenskaper som inte är möjliga med profilmetoder Kursen ger dig de grundläggande kunskaperna om ISO GPS (Geometriska Produkt Specifikationer) uppbyggnad och standarder när det gäller areal ytstruktur enligt ISO Målet med utbildningen är att ge dig kunskap i: varför ytstruktur har en viktig roll och dess funktionssamband grundläggande terminologi, definitioner och ytstrukturparametrar. ISO nya filtertekniker att specifikt förstå begreppet bärighet och de parametrar kopplade till materialandelskurvan (bärighetskurvan). ISO specifikation av ytstruktur på ritning. ISO att tolka mätresultat mot ritningskrav för korrekt verifiering. ISO genomgång över de senaste mätmetoderna för ytstruktur och den nya areal standarden. ISO25178 Mätinstrument för ytstruktur, areal(3d) (ISO XX) o Släpnålsinstrument o Konfokal kromatiska givare o Fasskiftande interferensmikroskopi o Vitljusinterferometri o Autofokus o Konfokalmikroskop Andra mätmetoder o Strukturerat ljus sensor Litet Test o Genomgång av test Kursutvärdering och avslutning 1 dag Stefan Rosén Pärm med åhörarutskrifter 7(11)

8 05. Ytstruktur profil kalibrering och mätosäkerhet Det är viktigt att kunna mäta ytstrukturen på ett enhetligt och spårbart sätt för att möjliggöra processtyrning. Ett viktigt inslag i kvalitetssäkringen av dess mätningar är kalibreringen av mätinstrumentet som används. Målet med denna kurs är att ge en grundläggande förståelse för släpnålsinstrumentets uppbyggnad, funktion och kalibrering samt beräkning av kalibrerad mätosäkerhet. Kursens omfattar följande moment. Släpnålsinstrument för ytstruktur (ISO 3274) o Instrument egenskaper o Referensprofil o Glidsko o Totalprofil o Primär-, vågighet- och ytjämnhetsprofil o Restprofil o Filter o Parameterutvärdering Kalibrering o Metrologiska krav på kalibreringen o Fysiska normaler o Kalibrering mot mjukvara Kalibreringsprocedur o Friavkännande system o Instrument med glidsko o Mätosäkerhet vid kalibrering o Kalibreringsprotokoll Mellanliggande kontroller Praktiskt exempel, ifyllnad kalibreringsprotokoll Praktiskt exempel beräkning av kalibrerad mätosäkerhet Kursutvärdering och avslutning Förkunskaper: Ytstruktur profil Grundkurs (03) 1 dag Stefan Rosén Pärm med åhörarutskrifter, excel filer mätprotokoll, mätosäkerhetsberäkning 8(11)

9 06. Ytstruktur areal(3d) kalibrering och mätosäkerhet Ytstrukturen har stor betydelse för många produkters funktion och upplevd kvalitet. Det är viktigt att kunna styra dessa egenskaper i produktionen. Därför är det ett måste att kunna mäta ytstrukturen på ett enhetligt och spårbart sätt. Ett viktigt inslag i kvalitetssäkringen av dess mätningar är kalibreringen av mätinstrumentet som används. Målet med denna kurs är att ge en grundläggande förståelse för de nya mätsystemen som finns för areal(3d) ytstrukturmätning enligt ISO De olika mätmetoderna, uppbyggnad, funktion och kalibrering samt beräkning av kalibrerad mätosäkerhet gås igenom. Kursens omfattar följande moment. Mätinstrument för ytstruktur, areal(3d) (ISO XX) Kalibrering o Metrologiska krav på kalibreringen o Kalibrering mot fysiska normaler o Kalibrering mot mjukvara Kalibreringsprocedur o Mätosäkerhet vid kalibrering o Kalibreringsprotokoll Mellanliggande kontroller Praktiskt exempel, ifyllnad kalibreringsprotokoll Praktiskt exempel beräkning av kalibrerad mätosäkerhet Kursutvärdering och avslutning Förkunskaper: Ytstruktur areal(3d) Grundkurs (04) 1 dag Stefan Rosén Pärm med åhörarutskrifter, excel filer mätprotokoll, mätosäkerhetsberäkning 9(11)

10 07. Ytstruktur - praktisk mätteknik Ytstrukturen har stor betydelse för många produkters funktion och upplevd kvalitet. Det är viktigt att kunna styra dessa egenskaper i produktionen. Därför är det ett måste att kunna mäta ytstrukturen på ett enhetligt och spårbart sätt samt att de operatörer som handhar mätsystemen förstår de inställningar som krävs vid mätning av ytstruktur. Kursen ger mätteknikern praktisk kunskap i att hantera och mäta enligt de förval som finns i ISO standarderna. Kursen sker med kunds egen mätutrustning och objekt. Kursen omfattar följande moment. Verifiering av mätsystem Hantering av mätobjekt, fixturering Tolkning av ritningsangivelse Val av mätsystem Förval mätinställningar o Mätspets o Filter o Referenslängd o Mätlängd Parameterval och inställningar o Bärighet Antal mätningar Tolkning av mätresultat Mätosäkerhet Protokoll Kursutvärdering och avslutning Material: Mätinstrument, mätobjekt, ritningsunderlag Förkunskaper: Ytstruktur profil eller areal Grundkurs (03 alternativt 04) 1 dag Stefan Rosén Pärm med åhörarutskrifter 10(11)

11 Allmänna villkor (1-6) Plats: Leveransvillkor: Betalningsvillkor: Kursintyg: Sekretessavtal: enl. överenskommelse Restid, rese- logi kostnader tillkommer enl. överenskommelse 30 dagar Samtliga deltagare erhåller ett kursintyg efter slutförd utbildning Sekretessavtal tecknas med våra kunder där så behövs. Kontakta: Stefan Rosén, kurssamordnare +46 (0) (11)
