1 ISTUKTIOSBOK Ver 1.0 Version 3 DBX VE 1 Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk på säkerheten!

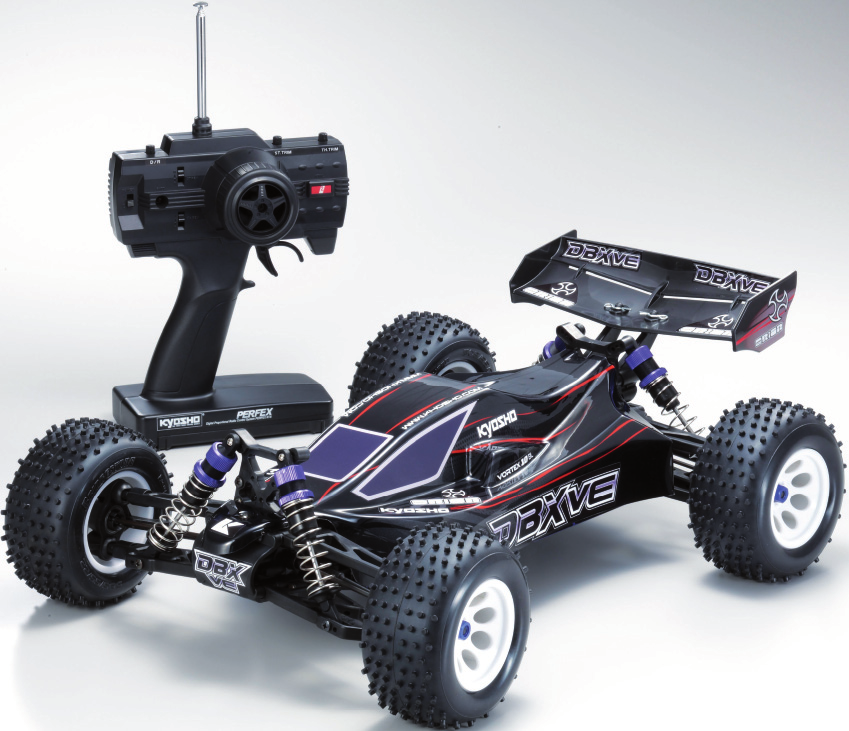

2 Gratulerar till ditt val av DBX VE. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just DBX VE, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri C-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re fram i instruktionsboken. Vi önskar dig mycket nöje och framgång med din nya bil! IDEX PACKA UPP...3 KOM IGÅG...4 DAGS ATT KÖA...7 SPÄGSKISSE...9 FUKTIOE OCH UDEHÅLL...13 FELSÖKIG...14 ESEVDELA...15 OPTIOPATS...16 SÄKEHET...19 Få ut mer av din Kyosho modell. Läs instruktionsboken noga! 2 DBX VE

3 THE FIEST ADIO COTOL MODELS Digital Proportional adio Control System PEFEX KT-6 1 Packa upp moment 1 : 1 : 1 Innehåll Sändarantenn D/ TH.TIM ST.TIM Antennrör Sändare Insexnycklar (1,5 mm, 2 mm, 2,5 mm) Chassi Mutterkors moment 1 : 1 : 2 Kompletterande utrustning Vi visar här ackar och laddare som är särskilt utprovade för DBX VE. Vi vill poängtera att det är viktigt att du använder just denna kompletterande utrustning! OBSEVEA! Kaross Alkaliska batterier AA (6), 8 st till sändare Fartreglaget Experience Pro 2 är endast avsedd att användas tillsammans med 2S (7.4V) LiPo 25-30C eller motsvarande. Användning av 3S (11.1V) LiPo eller imh-batterier rekommenderas ej till detta fartreglage. EKLA ALTEATIVET ALTEATIVET FÖ DIG SOM Ä YBÖJAE Orion ocket Pack LiPo 7,4V 2400mAh Team Orions ocket Pack LiPo är en mycket prisvärd och kraftfull LiPo-ack för bland annat bil och båt. LiPo-tekniken har lägre vikt, lägre inre resistans, högre spänning och större kapacitet jämfört med de mer klassiska imh-ackarna. Med denna ack i din bil eller båt kommer du att märka en väsentlig fartökning omedelbart! Denna ack är av så kallad hardcase-typ vilket innebär att ett plasthölje skyddar LiPo-cellerna samtidigt som acken blir enklare att montera. Denna ack är det självklara valet för dig som vill vara snabbast! Advantage Clubman LiPo Denna Laddare kan ladda både imh och LiPo-batterier med upp till 6 ampere, ladda ur och förvaringsladda. Laddaren har också möjlighet att balansera upp till fyra celler LiPo. Den avancerade laddaren har microprocessor och bygger på Orions långa erfarenhet. Alla behövliga kablar medföljer, komplettera med nätaggregat. Detta är ett Mycket kompetent laddare som passar för de flesta ändamål! AVACEADE ALTEATIVET EKOMEDEAS TILL DIG SOM VILL HA OPTIMAL FAT Orion ocket Pack LiPo 7,4V 3000mAh Team Orions ocket Pack LiPo är en mycket prisvärd och kraftfull LiPo-ack. LiPo-tekniken har lägre vikt, lägre inre resistans, högre spänning och större kapacitet jämfört med de mer klassiska imh-ackarna. Per viktenhet är LiPo-batterier överlägsna de vanliga imh-batterierna på alla fronter! Med denna ack kommer du att märka en väsentlig fartökning omedelbart! Advantage Clubman LiPo Denna Laddare kan ladda både imh och LiPo-batterier med upp till 6 ampere, ladda ur och förvaringsladda. Laddaren har också möjlighet att balansera upp till fyra celler LiPo. Den avancerade laddaren har microprocessor och bygger på Orions långa erfarenhet. Alla behövliga kablar medföljer, komplettera med nätaggregat. Detta är ett Mycket kompetent laddare som passar för de flesta ändamål! EXTEMA ALTEATIVET DETTA ALTEATIV IKTA SIG EDAST TILL TÄVLIGSFÖAE SOM VILL FÅ UT ALLT U SI DBX VE Orion ocket Pack LiPo 7,4V 4000mAh Advantage ace Spec Per viktenhet är LiPo-batterier överlägsna de vanliga imhbatterierna på alla fronter! Med denna ack i din bil kommer du Laddströmmen är ställbar från 0.2A till 10A och även delta-peak är ställbar för Advantage ace Spec klarar av att ladda imh, icd, LiPo och LiFe-ackar. att märka en väsentlig fartökning omedelbart! Team Orions tävlingsföraren. ace Spec kan ladda och balansera upp till fyra celler LiPo/LiFe. innovativa OSLPB-teknik ger dig också högsta möjliga prestanda Balanskontakter av både XH-typ och 2mm-guldkontakt medföljer. Upp til tio per krona! Denna ack är av så kallad hardcase-typ vilket innebär profilminnen kan användas och laddaren räknar också ut resistansen i dina ackpaket. att ett plasthölje skyddar LiPo-cellerna samtidigt som acken blir En laserblå display och dubbla kylfläktar håller Advantage ace Spec både snygg och enklare att montera. Denna ack är det självklara valet för dig sval. Advantage ace Spec är det perfekta valet för både tävlingsanvändaren och som vill vara snabbast! 4000mAh ger också långa körtider! hobbyanvändaren som söker en mycket kompetent laddare! DBX VE 3

4 THE FIEST ADIO COTOL MODELS 2 Kom igång 2 : 1 Viktigt innan du startar De modeller som vi erbjuder kräver en viss del vad gäller underhåll, ju bättre underhåll desto mer körglädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att skruvar lossnar efter en tids körning eller att dreven går sönder på grund av felaktigt drevspel och så vidare. 2 : 2 Dags att köra moment 2 : 2 : 1 Förberedelse av modellen Börja med att ladda ackarna till bilen. Anvisningar för detta finner du bifogat laddaren och ackarna. moment 2 : 2 : 2 Förberedelse av radion Tag bort Sätt i 8 AAbatterier. 1 2 batterilocket. 3 Sätt tillbaka locket. Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier skall givetvis inte användas Skruva i sändarantennen i sändaren. Dra åt, men inte för hårt. Ta bort karossclipsen och montera av karossen från chassit. Trä antennkabeln genom antennröret och fäst sedan antennröret i fästet på chassit. D/ TH.TIM ST.TIM moment 2 : 2 : 3 Förberedelse av chassiet Kaross Karossclips Antennrör Digital Proportional adio Control System PEFEX Se till att antennkabeln inte kommer i kläm. Kapa aldrig av antenn-kabeln. adions räckvidd blir kraftigt reducerad. Karossclips Antennkabel Chassi 4 DBX VE Tips! Droppa några droppar symaskinsolja i antennröret så glider antennsladden lättare igenom.

5 moment 2 : 2 : 4 Installation av acken Koppla samman batterierna med fartreglaget. OFF Lossa denna skuv för att lösgöra batterihållaren. Se till att strömbrytaren står i "Off"-läge Justera distanserna så att de anpassas efter ackens höjd. 228 Distans 3X6X3 mm Distans 3X6X4 mm 2 TP Skruv 3X12 mm 2 Antenn DBX VE 5

6 THE FIEST ADIO COTOL MODELS THE FIEST ADIO COTOL MODELS Digital Proportional adio Control System PEFEX KT-6 ST.TIM moment 2 : 2 : 5 Grundjustering av gasen Ställ upp bilen på ett ställ, så att modellens hjul går fria. D/ TH.TIM ST.TIM POWE BATT. ST.EV TH.EV Antennen dras ut i 1 sin fulla längd 2 On -läge 3 Digital Proportional adio Control System PEFEX KT-6 Sändaren sätts i Bilens mottagare sätts i On -läge OBS! Låt gasreglaget på sändaren vara i neutralläge, eventuellt kan du behöva justera med sändarens gastrimmer så hjulen slutar rotera. Se punkt 4. moment 2 : 2 : 6 Grundjustering av styrning eutral 1 2 Kör bilen framåt på golvet. Kontrollera om den drar iväg åt något håll. 3 4 Skruva försiktigt på sändarens styrtrimmer Höger ST.TIM Vänster D/ TH.TIM ST.TIM Kompensera genom att justera med trim för styrning. epetera steg 1-3 tills bilen går rakt. Svänger bilen åt fel håll (höger när du svänger vänster) reverserar du servot med hjälp av reverseringsknappen på sändaren. Se moment 4:1 moment 2 : 2 : 7 Stänga av strömmen POWE BATT. ST.EV Skjut försiktigt ned antennen efter avslutad körning. TH.EV Slå alltid av bilens strömbrytare först. Slår du av sändarens strömbrytare först får bilen inte längre några styrsignaler och kan därför skena iväg okontrollerat. Slå därefter av sändarens strömbrytare. D/ TH.TIM 6 DBX VE

7 ST.EV TH.EV TH.EV 3 Dags att köra är du skall köra din modell är det bra om du har följande punkter som en rutin innan du sätter igång. Kontrollera att: Fartreglagets Cut-Off är inställd så att det stämmer överens med den typ av batteri som du använder. Fartreglagets cut-off är inställd på LiPo från fabrik. Alla skruvar och muttrar sitter fast och är åtdragna. Alla rörliga delar kan röra sig fritt utan att vare sig gå för trögt eller för lätt. Låsvätska och smörjmedel fi nns på nödvändiga ställen. Låsvätska bör appliceras på alla skruvar som gängar i metall. Batterier i sändare och mottagare inte är urladdade. Ingen annan använder din frekvens på radion. Inga barn och djur fi nns i närheten där du ska köra. Bilen svarar på sändarens kommandon. Gör du en snabb kontroll av dessa punkter inför varje körning kommer din modell att fungera väl och körningen kommer förhoppningsvis kunna ske utan några missöden. VAIG! Utsätt aldrig denna modell för fuktig miljö, såsom snö, vattenpölar, regn, fuktigt gräs eller liknande. Det föreligger då överhängande risk att fartreglaget blir fuktskadat. All reklamtionsrätt upphör i detta fall! moment 3 : 1 ågra tips på vägen Se alltid till att Fartreglagets Cut-Off är inställd så att det stämmer överens med den typ av batteri som du använder. Fartreglagets cut-off är inställd på LiPo från fabrik. Börjar din modell gå långsamt, "hacka" sig fram eller stanna helt trots gaspådrag så är det ett tecken på att ska du sluta köra och ladda batterierna. Låt batterierna vila i cirka 20 minuter innan de laddas igen. Fortsätter du köra trots att batterierna har låg laddning så kan du skada fartreglaget/batterierna permanent. Fartreglage kan programeras med en sk programbox ( Orion Digital Setting Box) som kopplas in i reglaget. Med boxen kan man även ställa in olika funktioner på reglaget som till exempel bromsstyrka, backfunktioner, acceleration med mera. Sluta gasa omedelbart om bilen stannat mot ett hinder! Om bilen exempelvis stannat mot en vägg eller om gräs eller liknande lindat upp sig och låst drivlinan, försök inte gasa för att komma loss. Det föreligger då risk att du bränner fartreglaget. Undivk alltid att köra i vatten. Elektriska komponenter som utsätts för fukt tar skada! Garantin upphör att gälla i båda ovanstående fall. Observera! Mycket viktigt att du kopplar ur drivacken/ackarna när du har avslutat körningen! Låter du ackarna vara sammankopplade under en längre tid utan att köra din modell så kan ack-!arna förstöras. Detta gäller även när strömbrytaren är avslagen. moment 3 : 2 Grundläggande körtips Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att bilen känns mer "stabil". är du blir en mer van förare kommer du att vilja ställa upp styrutslaget igen. D/ Håll in armbågarna mot kroppen och rikta antennen uppåt. Tryck in gasreglaget mjukt och styr bilen till höger och vänster. Då får du en känsla för hur bilen beter sig. Tryck långsamt in gasreglaget och släpp. epetera detta ett par gånger så du känner hur bilen beter sig. Om du är osäker på på hur du ska styra, håll sändaren med "ratten" mot dig. Du får då en bättre känsla för vad som är höger och vänster. ST.TIM Sväng inte samtidigt som du ger full gas. Bilen vill då gå rakt fram. DBX VE 7

8 moment 3 : 3 Efter körning Efter körning kan det vara bra att kontrollera att allting sitter kvar där det ska. Våra modeller går fort och törnar man i eller krockar med något i dessa hastigheter fi nns det risk att någonting fl yttar på sig på chassit. Listan nedan visar ett antal punkter som är bra att kontrollera när du kört klart din modell för dagen. Kontrollera att alla skruvar sitter fast. Fäst med låsvätska om de vibrerat loss. Kontrollera att inga delar är trasiga. De ska i så fall bytas ut. Kontrollera att drevspelet mellan piniong och huvuddrev är korrekt. Kugghjulen skall löpa lätt mot varandra utan att vare sig "greppa" varandra (dvs gå trögt) eller glappa. Glappar det kommer huvuddrevet snart att gå sönder om det inte åtgärdas. moment 3 :4 engöring För att rengöra chassit från damm och annan smuts kan du med fördel använda tryckluft. Antingen tryckluft på burk eller från kompressor. Annars är en vanlig målarpensel utmärkt att borsta bort damm och smuts med. Hårdare nedsmutsad kaross rengöres bäst med tvållösning eller liknande. 8 DBX VE

9 Sprängskiss Främre & bakre differential / Servoräddare Främre och bakre differential 13 BG VS VS VS001 4 VZ012 5 VZ012 7 VZ012 9 VZ012 7 VZ012 8 VZ012 8 VZ VS VZ012 5 VZ012 4 VZ012 2 VS001 3 VS T110B 18 BG VS VS BG VS VS T110B 10 VS BG008 Servoräddare 37 T113B 35 T T T113B 32 T113B T T113B DBX VE 9

10 10 DBX VE F E E H O D C D B B A A C T T TH001W 137 T T T T LA43 77 LA43 77 T T T T T OI B T T T119B 70 T BG T T T T T T T T BG T T LA43 77 T LA T T Främre stötdämpare Servoräddare Mittdifferential Främre differential

11 DBX VE 11 DBX VE readyset L L K K J M M G H I G J O F I TH001W 137 T T T T T T101BK 138 BG T T T W W0141V T T T T T T T T T IF IF T T T OI T T T T119B 70 BG T T T T T T T T T T T T Bakre stötdämpare Bakre differential

12 Sprängskiss Mittdifferential och Stötdämpare Mittdifferential 45 T VS VZ012 4 VZ012 OG05 8 VZ012 7 VZ012 9 VZ012 5 VZ012 4 VZ012 OG05 5 VZ VZ012 8 VZ VS BG008 1 VS T T VS VS VS BG T111 2 VS002 Stötdämpare 90 IG001-5BL 89 IG001-1B IG001-1B 2.6mm 83 IG001-1B 2.6mm IG001-1B 85 IG001-3BL 12 DBX VE 87 IG001-1B 143 W IG001-3BL

13 4 Funktioner, justeringar och underhåll moment 4 : 1 eversering för styrservo Batteriindikator adions ingående delar Antenn Trimknapp för gasreglage Trimknapp för styrreglage ormal Justerknapp för styrservoutslag (Dual ate) D/ Knappar för servoreversering BATT. ST.EV TH.EV everserad eversering för gasservo Strömbrytare POWE D/ TH.TIM ST.EV ST.TIM BATT. X'TAL Sändarkristall Styrreglage THE FIEST ADIO COTOL MODELS eversering för gas- /styrservo Knappar för servoreversering Digital Proportional adio Control System PEFEX KT-6 Gasreglage Lock till batterilåda Låt aldrig batterierna i sändaren ta helt slut. Byt ut batterierna eller ladda dem när indikatorlampan lyser gult. Du kommer annars att tappa kontrollen på din bil vilket kan resultera i både materiella skador och personskador. moment 4 : 2 Kristaller Här fi nns möjligheten för att upp till 12 bilar köra samtidigt. Kristall märkt TX skall placeras i sändaren, följaktligen ska kristall märkt X placeras i modellens mottagare. D/ ST.TIM TH.TIM Kristall för mottagare (X) OBS! Kristaller av AM27 mhz ska användas Kristall för sändare (TX) moment 4 : 3 Backfunktionen Denna modell är utrustad med broms. Detta gör att det krävs en extra procedur för att backa med bilen. Gör enligt följande exempel. 1. Fram 2. Broms 4. Back För att backa med bilen måste du först bromsa och stanna helt. Sedan föra gasreglaget till neutral. Efter det kan du backa med bilen. 3. eutral DBX VE 13

14 5 Felsökning Symptom Trolig orsak Lösning Modellen rör sig inte. Sändaren eller bilen är ej påslagen. Slå på båda enheterna. Modellen går ej att kontrollera. Batterierna är urladdade. Kontakten till fartreglaget har lossnat från mottagaren. Olika kanal på kristallerna i sändare/ mottagare. Mottagar/sändarkristall trasig. Batterierna är slut antingen i sändaren eller i bilen. Antennen saknas eller är dåligt monterad. Flera förare använder samma frekvens. Ladda eller byt ut batterierna. Kontrollera och tryck i kontakten. Kontrollera att de är på samma kanal. Byt och kontrollera. Använd programmeringsenhet Ladda för att eller göra byt ändringen ut batterierna. i fartreglaget. Montera dit antennen ordentligt. Byt till ett annat frekvensband (byt ut kristallerna). Antennsladden är avskavd. Lämna in bilen för reparation i butiken. En större väg eller en högspänningskabel fi nns Hitta ett nytt ställe att köra din modell på. i närheten. Modellen går inte rakt. Trim för styrning är inte korrekt inställt. Ställ in trim för styrning så att bilen går rakt. ågon av hjulmuttrarna har lossnat. Kontrollera och dra åt hjulmutter. Hårstrån, smuts eller annat lindat upp sig runt Tag loss hjulet i fråga och rensa bort skräpet. en hjulaxel. Modellen stannar inte. Trim för gas ej korrekt inställt. Ställ in trim för gas. Fartreglaget är ej korrekt programmerat. Programmera fartreglaget. Modellen går långsamt. Batterierna är urladdade. Byt ut eller ladda batterierna. Motorn är utsliten. Byt ut motorn. Damm eller andra främmande föremål har lindat in sig i drev eller drivaxlar. Drevspelet mellan motorpiniong och huvuddrev för tajt. Kontrollera drev och axlar och rensa dessa från eventuellt skräp. Kontrollera och justera. Modellen backar inte. Backfunktionen urkopplad på fartreglaget. Koppla in backfunktionen. Trotteltrim ej korrekt inställt. Kontrollera trotteltrim och justera. Fartreglaget ej korrekt programmerat. Programmera om fartreglaget. Fartreglage piper endast en gång Sändaren är inte på. Slå på sändaren. (gäller endast Vortex-reglaget). Motorkablar ej ihopkopplade. Koppla ihop motorkablar. Batteriet ej laddat. Ladda batteriet. Trotteln på sändaren reverserad. Ändra reversering på trotteln. Trotteln ej centrerad på sändaren. Centrera trotteltrim på sändaren. Motorn och fartreglage överhettar. För hög utväxling. Använd mindre motorpinjong. För tajt drevspel. Justera drevspel. Sand och smuts har blockerat rörliga delar i Lokalisera problemet och åtgärda. transmissionen. Omgivande temperatur för hög. Kör när det är svalare ute. 14 DBX VE

15 6 eservdelar o. Benämning Kvantitet T17 T18 T101 BK T103 T104 T105 T110B T111 T T113B T114 T119B T120 T121 Däck, truck spike Spike Tire Foams till däck truck spike Inner Sponge Vinge DBX/DST Wing (Black/DBX/DST) Bärarmsset DBX / DST Upper Lower Sus. Arm Set (DBX / DST) Stötdämparfäste, set Shock Stay Set (DBX/DST) Bumper, vingfäste Bumper Wing Stay Set (DBX/DST) Överplatta, förstyvningsstag Upper Plate Set (DBX/DST) Bulkhead fram/bak Bulkhead (DBX/DST) Bulkhead center Center Bulk Set (DBX/DST) Huvuddrev 46T Main Gear (46T/DBX/DST) Servoräddare, set Servo Saver Set (DBX/DST) Servoräddare, fäste Servo Saver Shaft (2pcs/DBX/DST) Hjulaxel Wheel Shaft (2pcs) Bärarmsaxel, fram, uppe (3x46mm, 2 st) Front Lower Sus. Shaft (3x46mm/2pcs/DBX/DST) Bärarmsaxel, bak, uppe (3x56mm, 2 st) ear Lower Sus. Shaft (3x56mm/2pcs/DBX/DST) Bärarmsaxel, övre T122 Upper Sus. Shaft (3x39mm/F&/2pcs/DBX/DST) Bärarmskula 11mm T123 11mm Suspension Ballt (2pcs) Stag Set T125 Tie od Set (DBX/DST) Hjulhubb T126 Wheel Hub (2pcs/DBX/DST) Hjulmutter aluminium T127 Wheel ut (2pcs/DBX/DST) Styrspindel T128 Knuckle Arm (L/) Stötdämpar Set T132 Shock Set (DBX/DST) T133 T154 TH001 W Fjäder för servoräddaraxel Servo Saver Shaft Set (DBX/DST) Drivaxel 102mm, 1st Swing Shaft (L=102/1pc) Drivaxel 75mm, 1st T155 Swing Shaft (L=75/1pc) Drivaxel 97mm, 1st T156 Swing Shaft (L=97/1pc) T301 Batterihållare Battery Holder Set (DBX-VE) T302 adiolåda adio Box Set (DBX-VE) T303 Chassiplatta Main Chassis (DBX-VE) T304 Motorfäste Motor Mount (DBX-VE) T TB301 Pinion 15T Pinion Gear (13T/DBX-VE) Kaross Dekalerad Print Body Set (DBX-VE) Kaross transparant TB351 Clear Body Set (DBX-VE) TD351 Dekaler Decal (DBX-VE) Hjul 2 st Wheel (White/2pcs/DBX/DST) 136 x x x x 1 4x16mm Set Screw x x x x x x 1 14 x x 1 39 x 2 70 x 2 60 x 2 64 x 2 61 x 2 73 x x x 1 49 x 1 50 x 1 75 x x x x x x x x A 244B x A x 1 244A 244B x x 2 BG001 Kullager 5x10x4 Shield Bearing (5x10x4) BG002 Kullager 5x8x2.5 Shield Bearing (5x8x2.5) BG006 BG008 Kullager 6x12x4 Shield Bearing (6x12x4) Kullager 12x18x4 Shield Bearing (12x18x4) IF508 Ack skydd t=2.0/ve Battery Cushion (t=2.0/ve) IG001 Plastdelar Stötdämpare -1B Shock Plastic Parts IG001 Fjäder Justering 2 st -3BL Spring Adjuster (Blue/2pcs) IG001 Stötdämpar hatt 2 st -5BL Shock Cap (Blue/2pcs) LA43 Kulledshus 5.8mm 5.8mm Ball End Vortex 10 Borstlös motor Vortex 10 Brushless Motor Vortex Experience 2 PO Vortex Experience 2 PO Controller Kylfläkt Experience 2 PO Cooling Fan (Experience 2 PO) Vortex 10 Brushless Combo Vortex 10 Brushless Combo VS001 Diffhus Differential Case VS Diff packning 4st Differential Packing (4pcs) 18 x 4 19 x 4 69 x 2 13 x x x 2 90 x 2 77 x x x 1 x x x 4 VS002 Planetdrev 40T ing Gear Set (40T) 3 21 x 2 Medbringare diff VS003 Differential Joint x 2 Medbringare fr. VS018 Bevel Shaft (Small) Differential Gear Set VZ012 Differential Gear Set x 4 Bricka 3x6mm W0141V Tapered Washer 142 x mm Stålkula W mm Steel Ball 81 x 10 Kula 6.8mm W mm Hard Ball (H=4.8) 143 x Shims 12x15mm 12x15mm Shim Set (0.1 Thick / 0.2 Thick) 148 x Diffdrevsaxel Bevel Shaft 6 x Kuländskula11mm 11mm Pillow Ball ut 74 x Stötdämparaxel Shock Shaft 82 x Diafragma 12 mm Shock Diaphragm 88 x Kula M3, 5.8mm 5.8mm Pillow Ball 24 x Kulledshus 6,8 mm 6.8mm Ball End 80 x BK Buntband svart Strap (M / Black) 118 x Antennrör svart Antenna 100 x Stift 2x11mm 2x11mm Pin 10 x Antenn för sändare KT-6-01 Antena for Transmitter (KT-6) x Servo KS101BK -02 Servo (KS101BK) 151 x Servodrev KS101BK Servo Gear Set (KS101BK) 1 set Mottagare K-1BK -04 eceiver (K-1BK) 152 x Karossklips Små Snap Pin 105 x x 2 77 x x x 2 72 x x 1 2x6mm TP Screw x 4 2.6x8mm TP Screw x 2 3mm Flanged ut x 2 3x10mm F/H Hex Screw x 2 4x4mm Set Screw x 1 o. Benämning Kvantitet x x 2 2.6x12mm TP F/H Screw x x 8 DBX VE 15

16 7 OptionParts o. Benämning Beskrivning OI65026 T101 W T T T Digital Setup Box (Vortex8/Exp.2 PO) Digital Setup Box (Vortex8/Exp.2 PO) Vinge Vit Wing (White/DBX/DST) Drev 10T/DBX-VE Pinion Gear (10T/DBX-VE) Drev 11T/DBX-VE Pinion Gear (11T/DBX-VE) Drev 12T/DBX-VE Pinion Gear (12T/DBX-VE) Set-up tool for the ESC instead of 138. instead of 238. instead of 238. instead of 238. TH001 BK TW101 Hjul svarta 2 st Wheel (Black/2pcs/DBX/DST) Fjäder /L=63 instead of Shock Spring (10-1.4/L=63) instead of 91. TW101 Fjäder 9-1.4/L= Shock Spring (9-1.4/L=63) TW101 Fjäder /L= Shock Spring ( /L=63) Drivaxel, universal set, 2 st 2 pcs 2 pcs instead of pcs instead of pcs TW102 Universal Swingshaft instead of 70, pcs o. Benämning Beskrivning Stötdämpare, aluminium TW105 DBX/DST/Inferno GT Oil Shock Set (DBX/DST/Inferno GT) Hjulmedbringare 1/8 DBX/DST TW106 1/8 Wheel Stopper Set (DBX/DST) Stabilizer Set (for Front & ear/dx) TW152 Stabilizer Set (for Front & ear/dx) VSW019 Stål drev FW05 40T Steel Bevel Gear High precision Aluminum shock set. 2 pcs Use it with T pcs 3 types (1.8, 2.0, 2.3mm) 3 21 instead of 3, 21. Ackar från Team Orion Se sidan tre för mer information Orion ocket Pack LiPo 7,4V 2400mAh Orion ocket Pack LiPo 7,4V 3000mAh Orion ocket Pack LiPo 7,4V 4000mAh Laddare Se sidan tre för mer information Advantage Clubman LiPo Advantage ace Spec Besök alltid för de senaste och hetaste optiondelarna! 16 DBX VE

17 Anteckningar: DBX VE 17

18 Anteckningar: 18 DBX VE

19 8 Säkerheten Läs alltid igenom hela manualen innan du börjar använda din modell. Hantera verktyg med stor försiktighet. Kontrollera att du monterar i batterier med rätt polaritet. Använd inte gamla batterier eller batterier av olika typ. Fortsätt ALDIG att gasa om bilen har stannat mot något. Det föreligger då risk att du bränner fartreglaget. Garantin gäller inte i dessa fall. Kör aldrig i trafiken med din modell. Kontrollera alltid att du inte kör på samma frekvens som någon annan. isk för både material- och personskada. Håll smådelar borta från små barn. Kör inte modellen i sandiga, dammiga eller blöta underlag. Kör heller inte modellen på tjocka heltäckningsmattor. Detta kan skada bilens framdrivningssystem. Motor och batterier blir mycket heta under och direkt efter körning. isk för brännskada. Förvara inte din modell i direkt solljus. Var rädd om dig själv och dina kamrater! Vifta inte med sändarens antenn. Vidrör inte rörliga delar. Det kan orsaka skada. är du inte använder din modell rekommenderar vi att du tar ur batterierna ur både modell och sändare. Slå alltid av strömbrytaren innan du tar bort karossen. Vidrör inte kretskort eller batteriterminaler. DBX VE 19
