INSTRUKTIONSBOK. Viktigt att du läser igenom hela instruktionsboken innan du börjar köra! Tänk på säkerheten! Art. no 01.

Transkript

1 INSTRUKTIONSBOK Mini Inferno ST! Viktigt att du läser igenom hela instruktionsboken innan du börjar köra! Tänk på säkerheten! Art. no ver 1

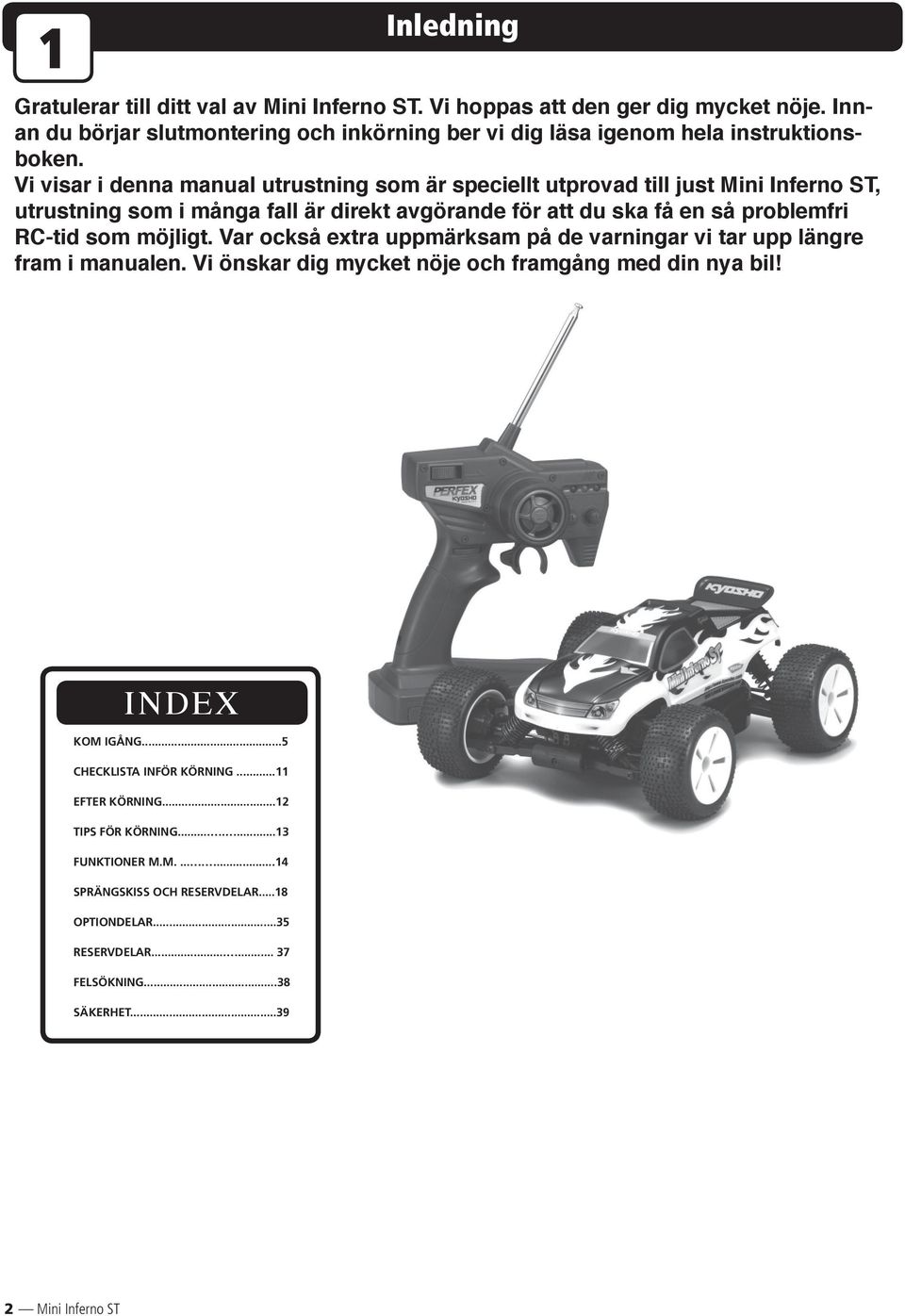

2 1 Inledning Gratulerar till ditt val av Mini Inferno ST. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just Mini Inferno ST, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re fram i manualen. Vi önskar dig mycket nöje och framgång med din nya bil! INDEX KOM IGÅNG...5 CHECKLISTA INFÖR KÖRNING...11 EFTER KÖRNING...1 TIPS FÖR KÖRNING FUNKTIONER M.M SPRÄNGSKISS OCH RESERVDELAR...18 OPTIONDELAR...35 RESERVDELAR FELSÖKNING...38 SÄKERHET...39 Mini Inferno ST

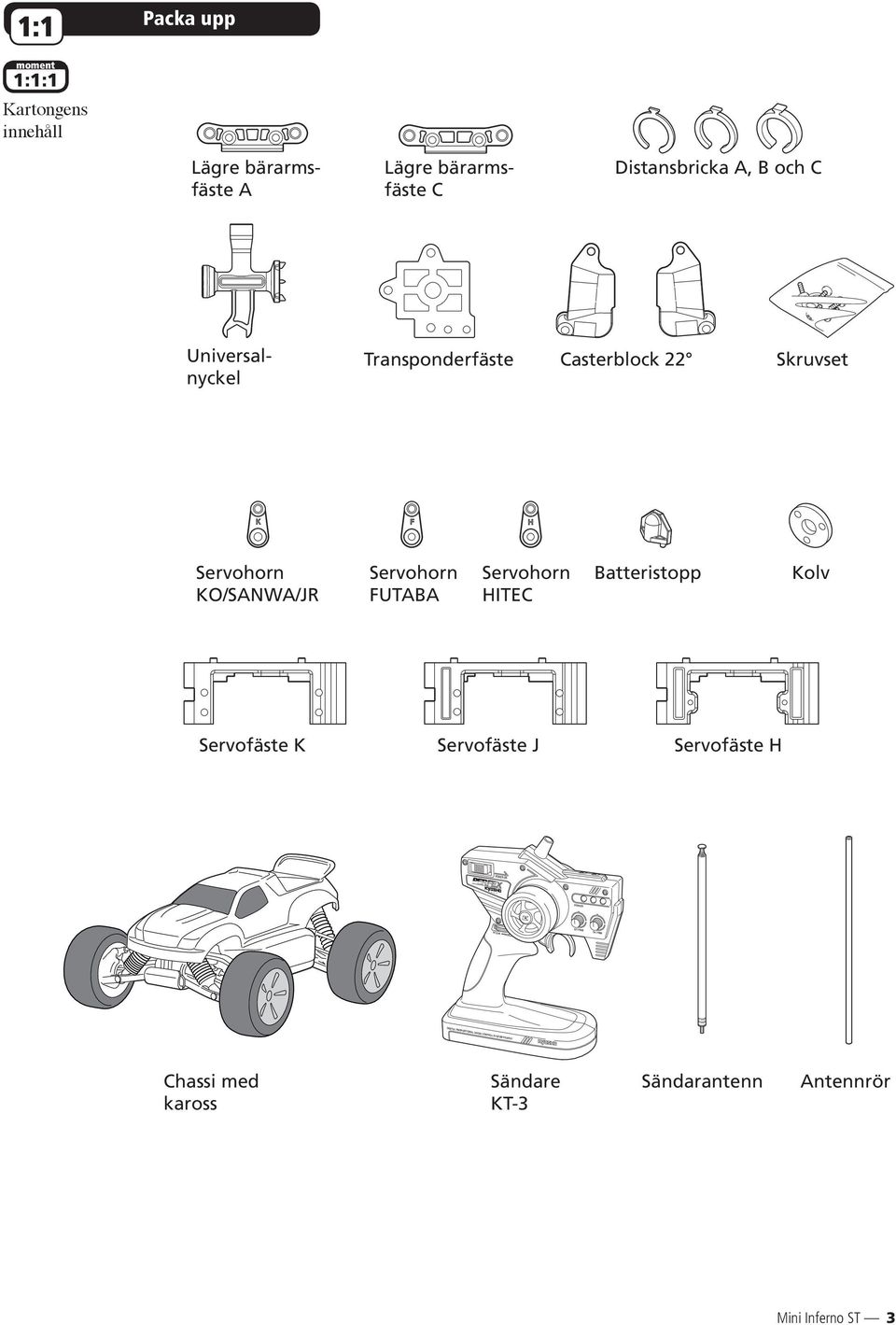

3 Model No. POWER ON POWER 1:1 Packa upp moment 1:1:1 Kartongens innehåll Lägre bärarmsfäste A Lägre bärarmsfäste C Distansbricka A, B och C Universalnyckel Transponderfäste Casterblock Skruvset Servohorn KO/SANWA/JR Servohorn FUTABA Servohorn HITEC Batteristopp Kolv Servofäste K Servofäste J Servofäste H ST.D/R ST.TRIM TH.TRIM DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Chassi med kaross Sändare KT-3 Sändarantenn Antennrör Mini Inferno ST 3

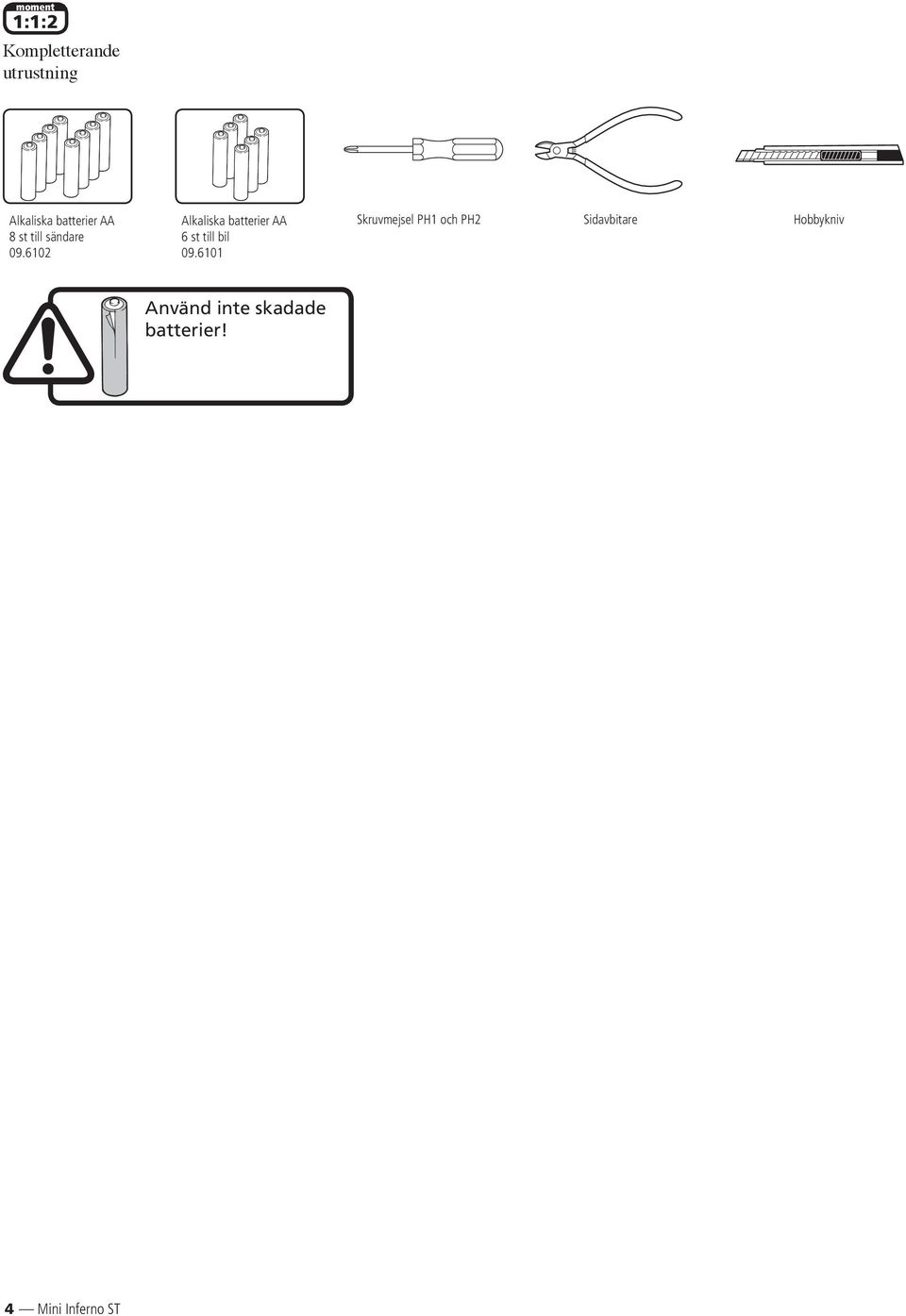

4 moment 1:1: Kompletterande utrustning Alkaliska batterier AA 8 st till sändare Alkaliska batterier AA 6 st till bil Skruvmejsel PH1 och PH Sidavbitare Hobbykniv Använd inte skadade batterier! 4 Mini Inferno ST

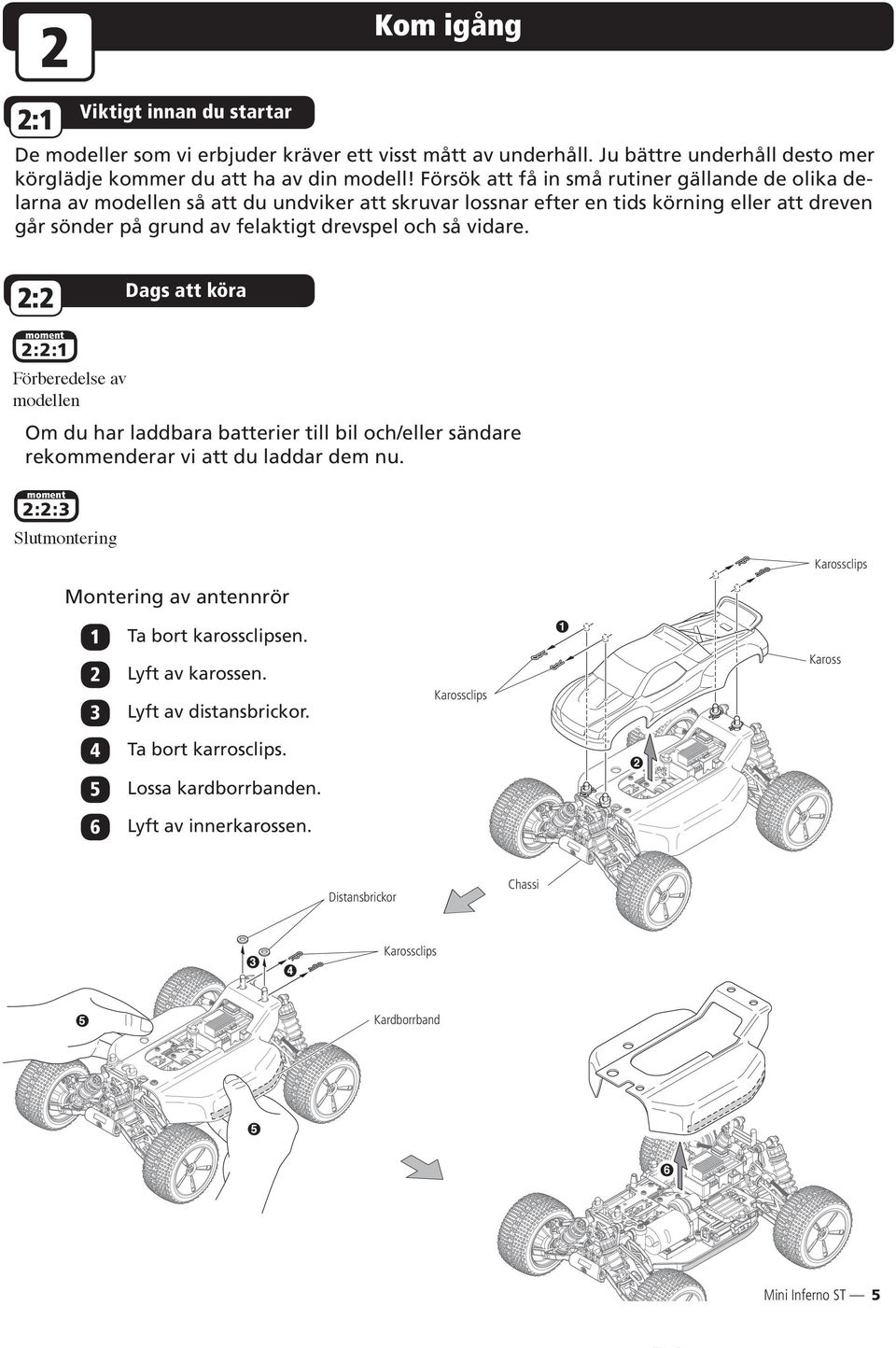

5 Kom igång Viktigt innan du startar :1 De modeller som vi erbjuder kräver ett visst mått av underhåll. Ju bättre underhåll desto mer körglädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att skruvar lossnar efter en tids körning eller att dreven går sönder på grund av felaktigt drevspel och så vidare. Dags att köra : moment ::1 Förberedelse av modellen Om du har laddbara batterier till bil och/eller sändare rekommenderar vi att du laddar dem nu. moment ::3 Slutmontering Karossclips Montering av antennrör 1 Ta bort karossclipsen. Lyft av karossen. 3 Lyft av distansbrickor. 4 Ta bort karrosclips. 5 Lossa kardborrbanden. 6 Lyft av innerkarossen. 1 Kaross Karossclips Chassi Distansbrickor 3 Karossclips 4 Kardborrband Mini Inferno ST 5

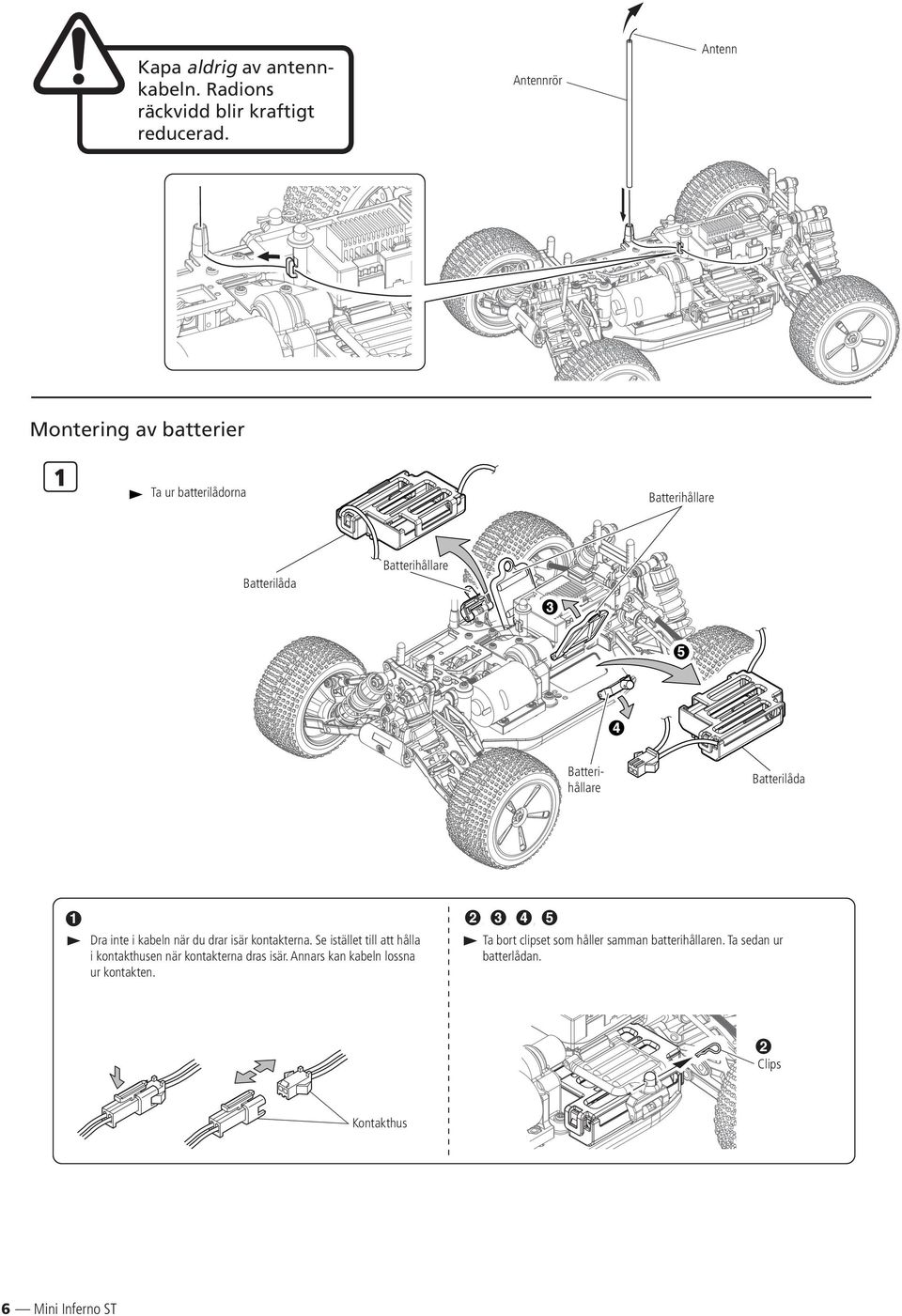

6 Kapa aldrig av antennkabeln. Radions räckvidd blir kraftigt reducerad. Antennrör Antenn Montering av batterier 1 Ta ur batterilådorna Batterihållare Batterilåda Batterihållare Batterihållare Batterilåda 1 Dra inte i kabeln när du drar isär kontakterna. Se istället till att hålla i kontakthusen när kontakterna dras isär. Annars kan kabeln lossna ur kontakten., 3, 4, 5 Ta bort clipset som håller samman batterihållaren. Ta sedan ur batterlådan. Clips Kontakthus 6 Mini Inferno ST

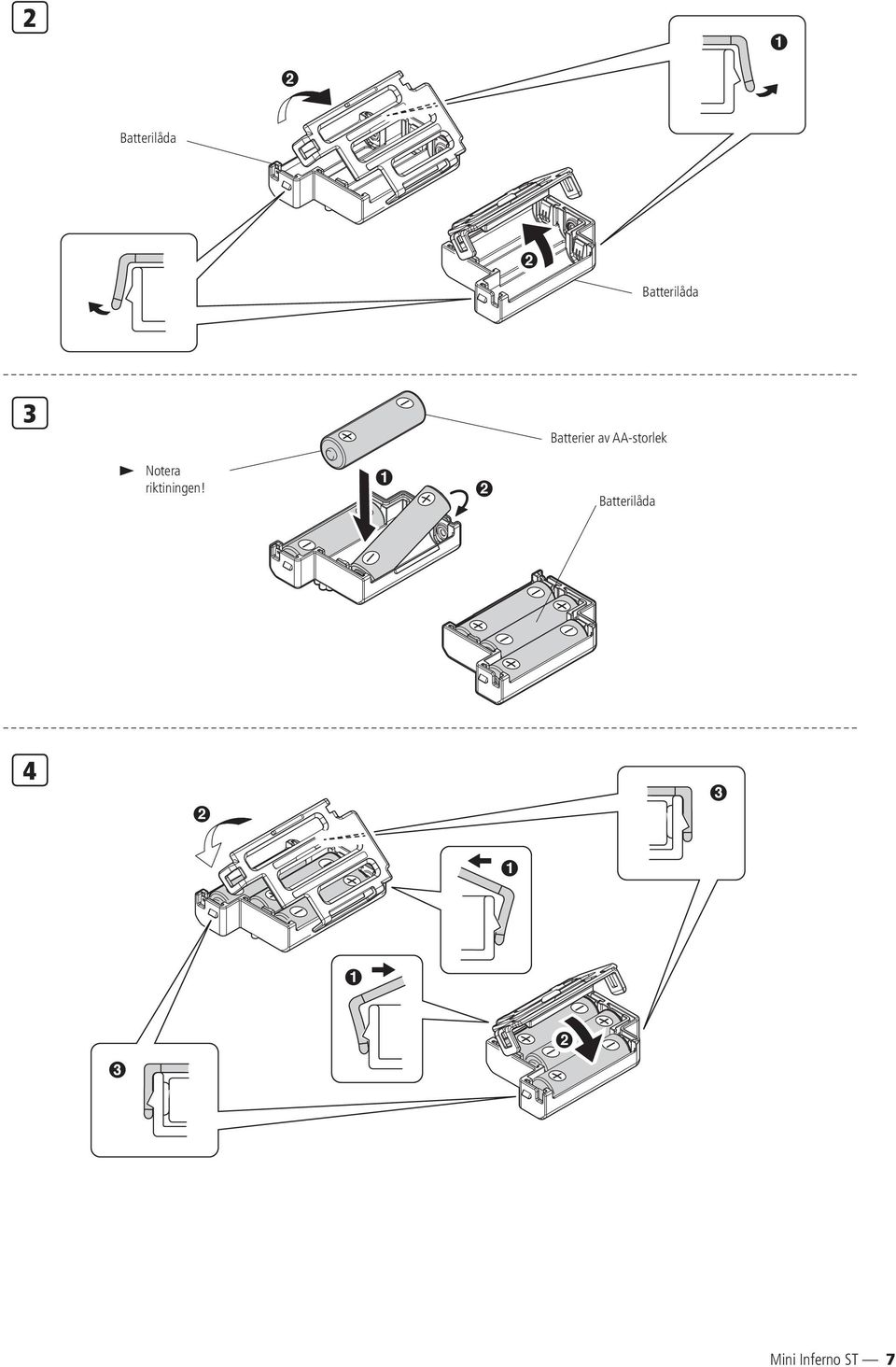

7 1 Batterilåda Batterilåda 3 Batterier av AA-storlek Notera riktiningen! 1 Batterilåda Mini Inferno ST 7

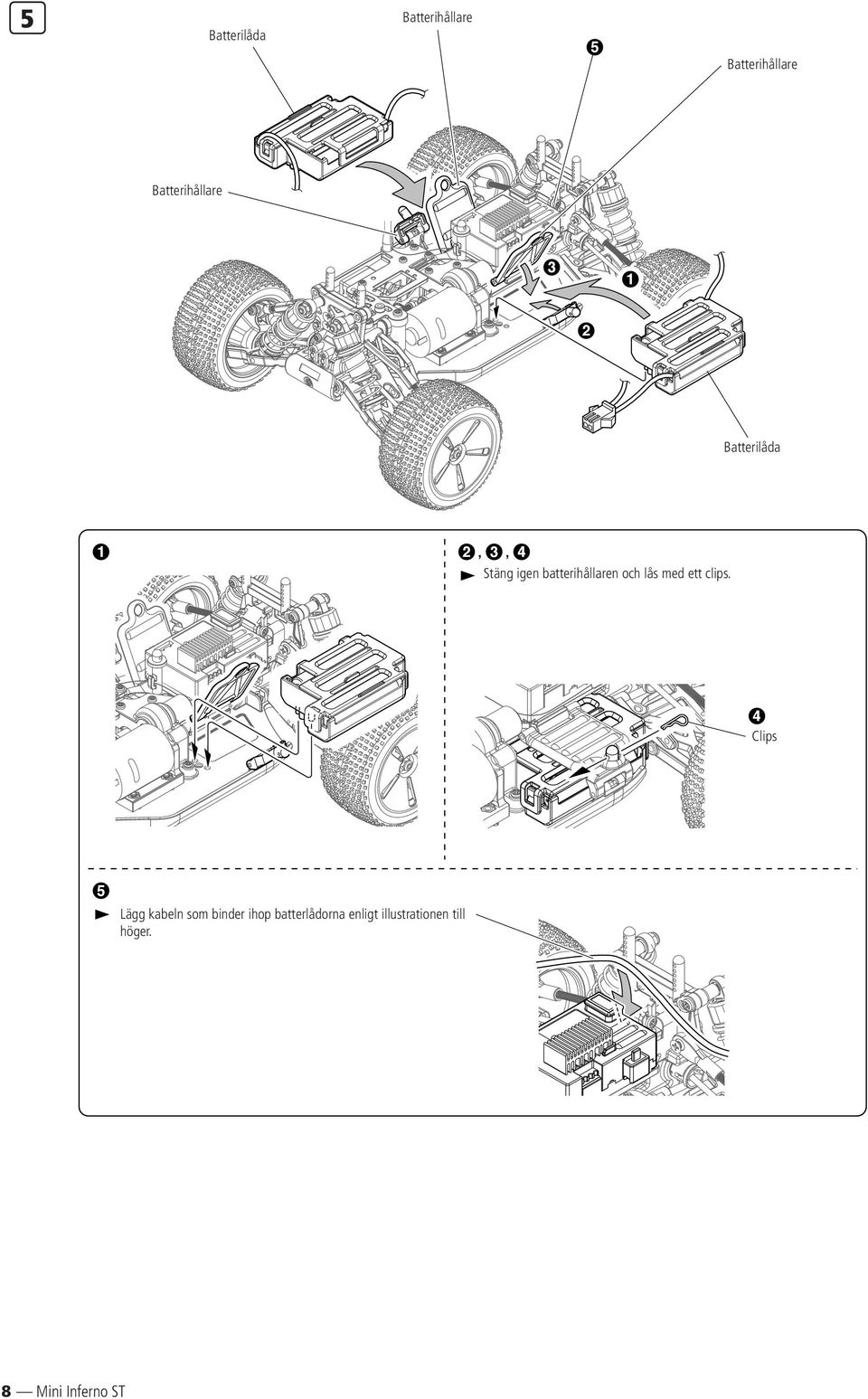

8 5 Batterilåda Batterihållare 5 Batterihållare Batterihållare 3 1 Batterilåda 1, 3, 4 Stäng igen batterihållaren och lås med ett clips. 4 Clips 5 Lägg kabeln som binder ihop batterlådorna enligt illustrationen till höger. 8 Mini Inferno ST

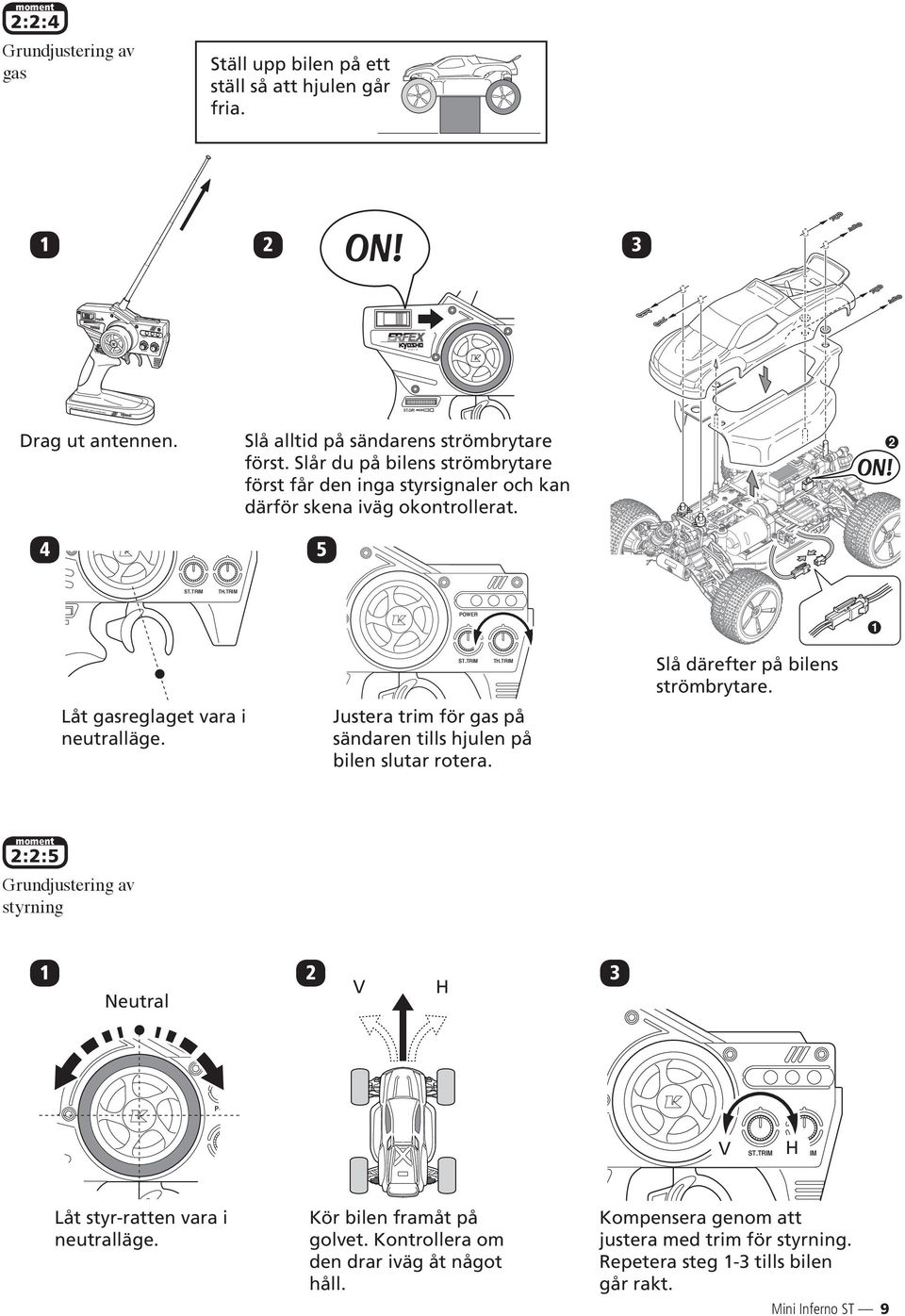

9 Model No. POWER ON ST.D/R POWER ST.TRIM TH.TRIM moment ::4 Grundjustering av gas Ställ upp bilen på ett ställ så att hjulen går fria. 1 3 POWER ON M odel No. DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX ST.D/R Drag ut antennen. 4 Slå alltid på sändarens strömbrytare först. Slår du på bilens strömbrytare först får den inga styrsignaler och kan därför skena iväg okontrollerat. 5 ST.TRIM TH.TRIM POWER 1 Låt gasreglaget vara i neutralläge. ST.TRIM TH.TRIM Justera trim för gas på sändaren tills hjulen på bilen slutar rotera. Slå därefter på bilens strömbrytare. moment ::5 Grundjustering av styrning 1 Neutral 3 V H N POWER PO ST V ST.TRIM H TH.TRIM Låt styr-ratten vara i neutralläge. Kör bilen framåt på golvet. Kontrollera om den drar iväg åt något håll. Kompensera genom att justera med trim för styrning. Repetera steg 1-3 tills bilen går rakt. Mini Inferno ST 9

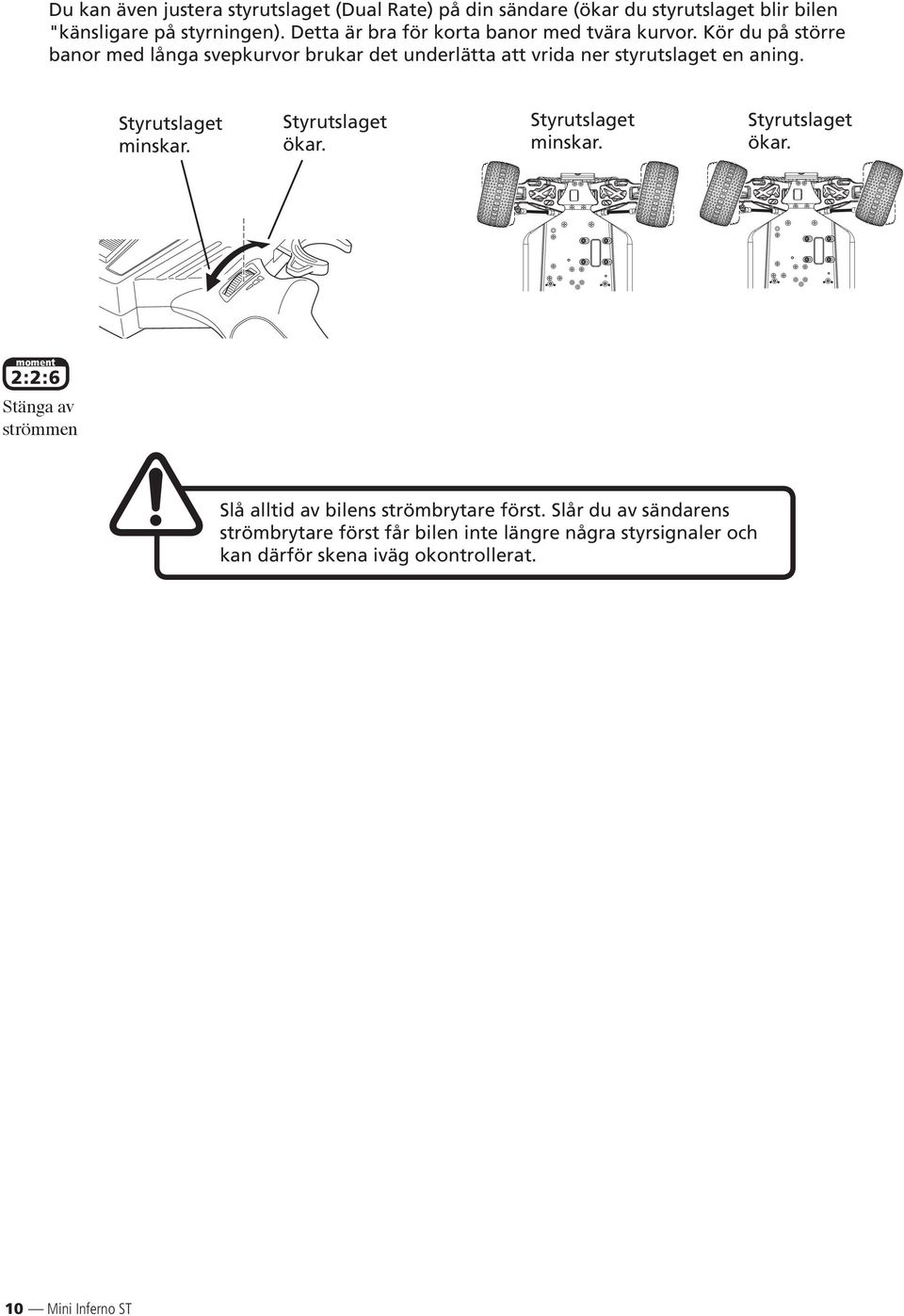

10 Du kan även justera styrutslaget (Dual Rate) på din sändare (ökar du styrutslaget blir bilen "känsligare på styrningen). Detta är bra för korta banor med tvära kurvor. Kör du på större banor med långa svepkurvor brukar det underlätta att vrida ner styrutslaget en aning. Styrutslaget minskar. Styrutslaget ökar. Styrutslaget minskar. Styrutslaget ökar. moment ::6 Stänga av strömmen Slå alltid av bilens strömbrytare först. Slår du av sändarens strömbrytare först får bilen inte längre några styrsignaler och kan därför skena iväg okontrollerat. 10 Mini Inferno ST

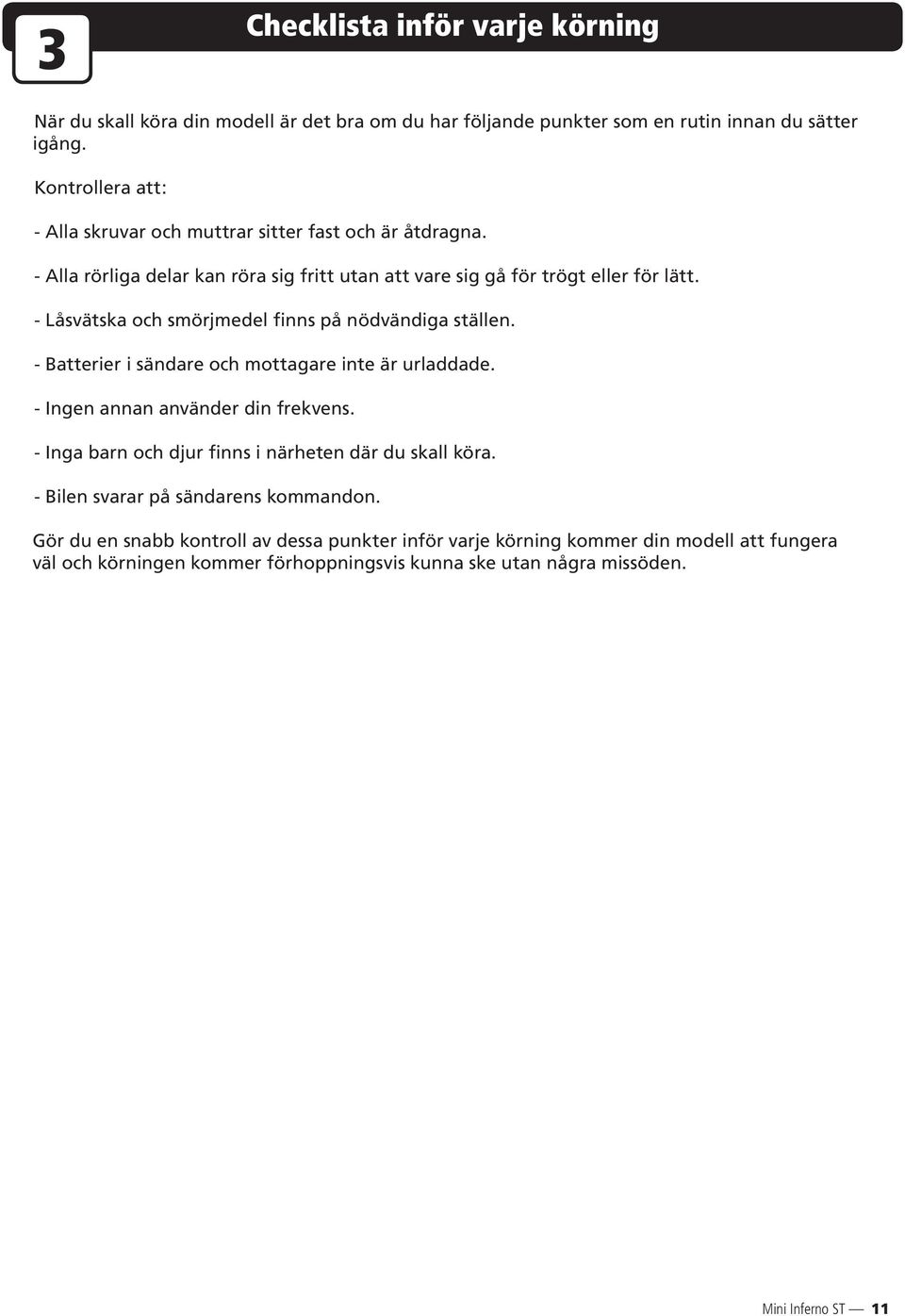

11 3 Checklista inför varje körning När du skall köra din modell är det bra om du har följande punkter som en rutin innan du sätter igång. Kontrollera att: - Alla skruvar och muttrar sitter fast och är åtdragna. - Alla rörliga delar kan röra sig fritt utan att vare sig gå för trögt eller för lätt. - Låsvätska och smörjmedel finns på nödvändiga ställen. - Batterier i sändare och mottagare inte är urladdade. - Ingen annan använder din frekvens. - Inga barn och djur finns i närheten där du skall köra. - Bilen svarar på sändarens kommandon. Gör du en snabb kontroll av dessa punkter inför varje körning kommer din modell att fungera väl och körningen kommer förhoppningsvis kunna ske utan några missöden. Mini Inferno ST 11

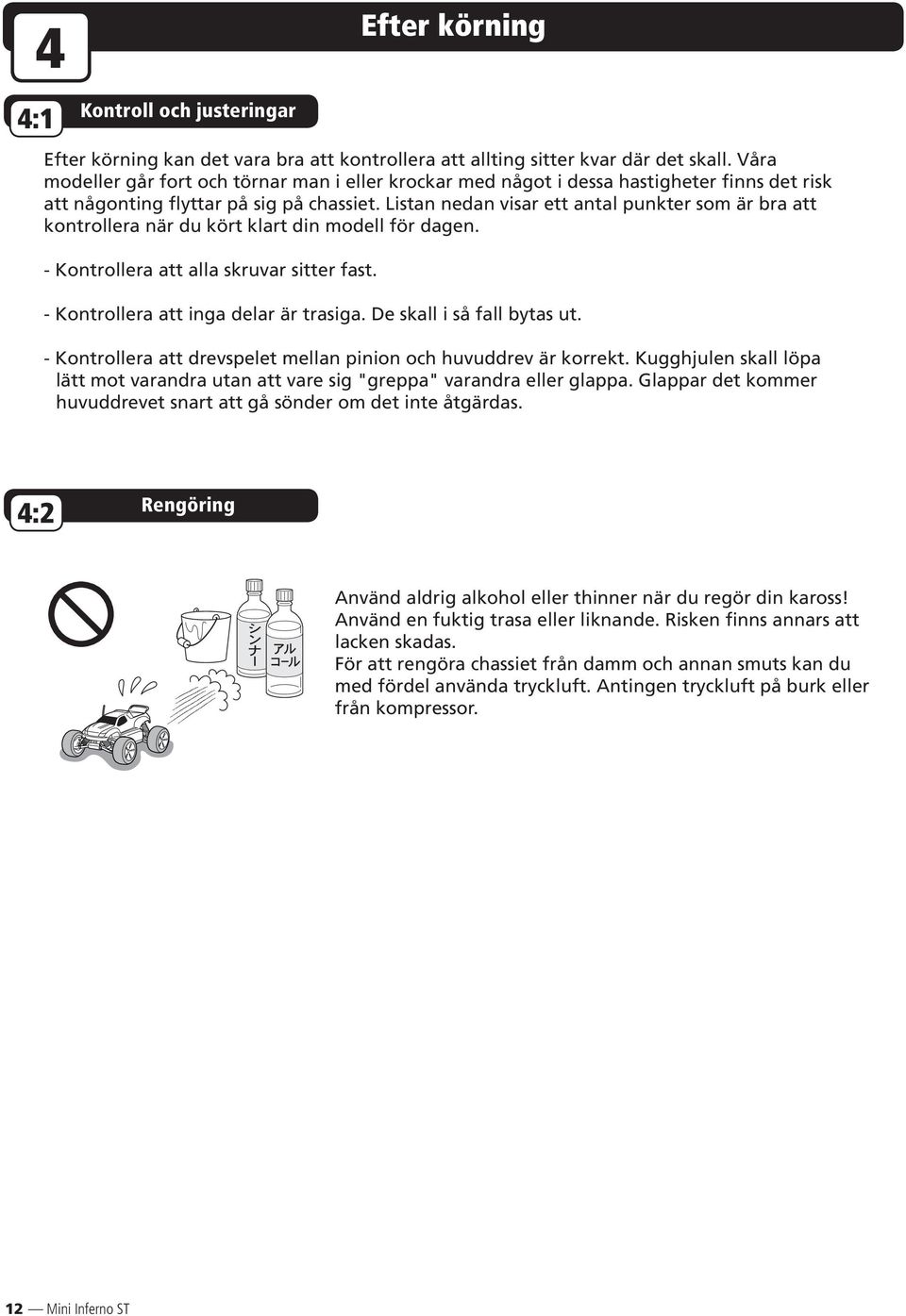

12 4 4:1 Kontroll och justeringar Efter körning Efter körning kan det vara bra att kontrollera att allting sitter kvar där det skall. Våra modeller går fort och törnar man i eller krockar med något i dessa hastigheter finns det risk att någonting flyttar på sig på chassiet. Listan nedan visar ett antal punkter som är bra att kontrollera när du kört klart din modell för dagen. - Kontrollera att alla skruvar sitter fast. - Kontrollera att inga delar är trasiga. De skall i så fall bytas ut. - Kontrollera att drevspelet mellan pinion och huvuddrev är korrekt. Kugghjulen skall löpa lätt mot varandra utan att vare sig "greppa" varandra eller glappa. Glappar det kommer huvuddrevet snart att gå sönder om det inte åtgärdas. 4: Rengöring Använd aldrig alkohol eller thinner när du regör din kaross! Använd en fuktig trasa eller liknande. Risken finns annars att lacken skadas. För att rengöra chassiet från damm och annan smuts kan du med fördel använda tryckluft. Antingen tryckluft på burk eller från kompressor. 1 Mini Inferno ST

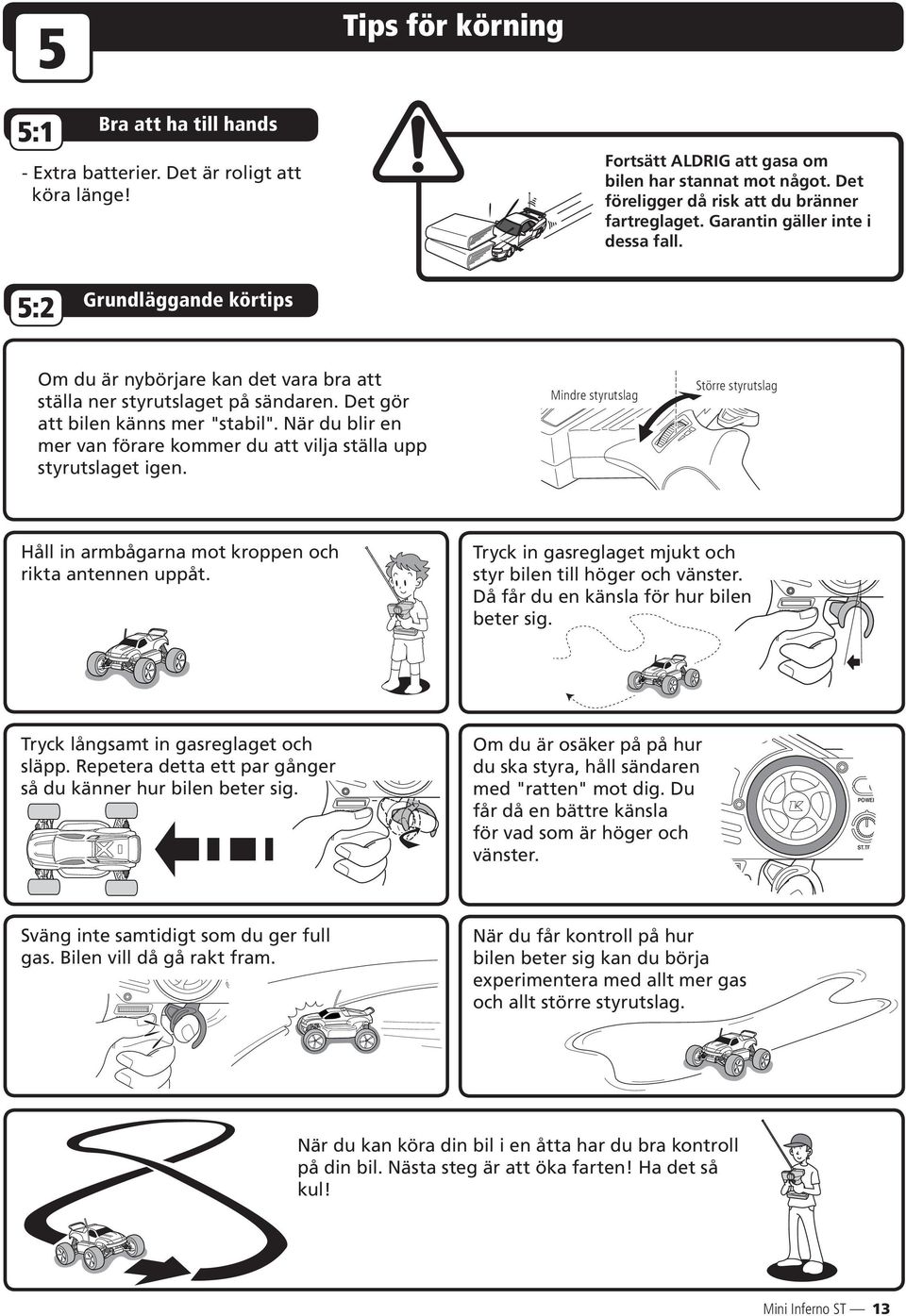

13 5 Tips för körning 5:1 Bra att ha till hands - Extra batterier. Det är roligt att köra länge! Fortsätt ALDRIG att gasa om bilen har stannat mot något. Det föreligger då risk att du bränner fartreglaget. Garantin gäller inte i dessa fall. 5: Grundläggande körtips Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att bilen känns mer "stabil". När du blir en mer van förare kommer du att vilja ställa upp styrutslaget igen. Mindre styrutslag Större styrutslag Håll in armbågarna mot kroppen och rikta antennen uppåt. Tryck in gasreglaget mjukt och styr bilen till höger och vänster. Då får du en känsla för hur bilen beter sig. ST.D/R Tryck långsamt in gasreglaget och släpp. Repetera detta ett par gånger så du känner hur bilen beter sig. ST.D/R Om du är osäker på på hur du ska styra, håll sändaren med "ratten" mot dig. Du får då en bättre känsla för vad som är höger och vänster. ER ON POWER ST.TRIM Sväng inte samtidigt som du ger full gas. Bilen vill då gå rakt fram. ST.D/R När du får kontroll på hur bilen beter sig kan du börja experimentera med allt mer gas och allt större styrutslag. När du kan köra din bil i en åtta har du bra kontroll på din bil. Nästa steg är att öka farten! Ha det så kul! Mini Inferno ST 13

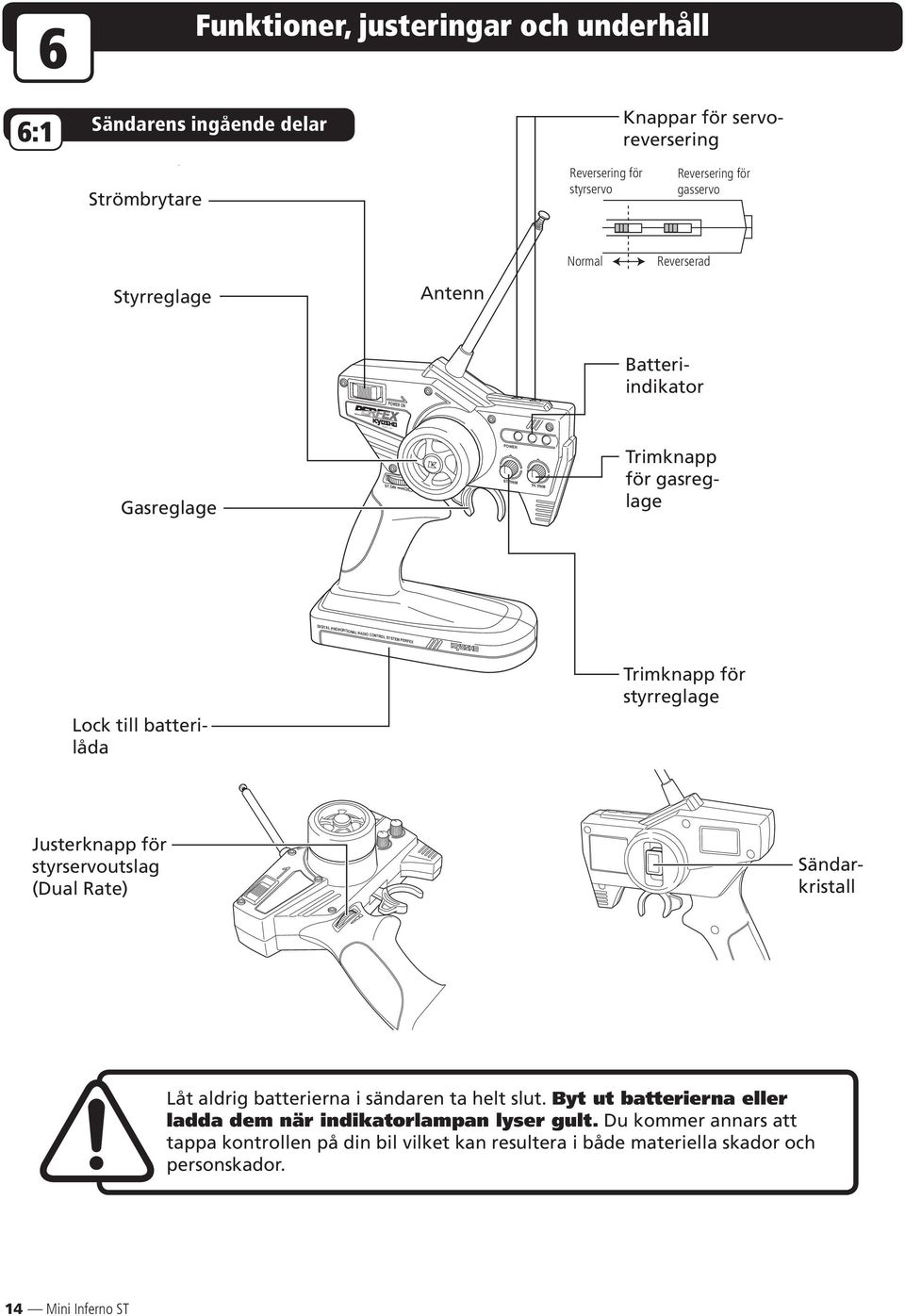

14 Model No. 6 Funktioner, justeringar och underhåll 6:1 Sändarens ingående delar Strömbrytare Reversering för styrservo Reversering för gasservo Normal Reverserad Styrreglage Antenn Knappar för servoreversering Batteriindikator POWER ON Gasreglage ST.D/R POWER ST.TRIM TH.TRIM Trimknapp för gasreglage DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Trimknapp för styrreglage Lock till batterilåda Justerknapp för styrservoutslag (Dual Rate) Sändarkristall Låt aldrig batterierna i sändaren ta helt slut. Byt ut batterierna eller ladda dem när indikatorlampan lyser gult. Du kommer annars att tappa kontrollen på din bil vilket kan resultera i både materiella skador och personskador. 14 Mini Inferno ST

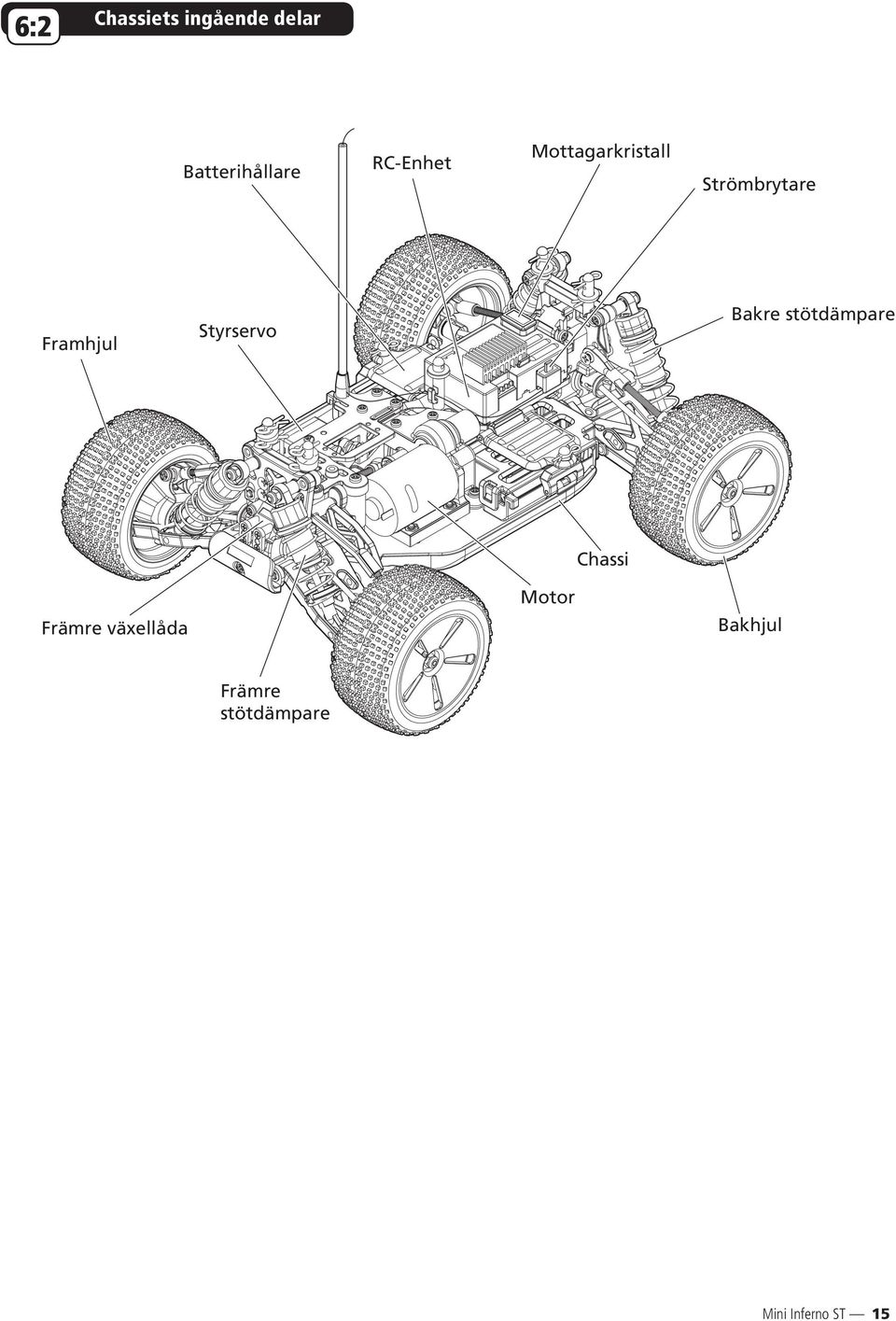

15 6: Chassiets ingående delar Batterihållare RC-Enhet Mottagarkristall Strömbrytare Framhjul Styrservo Bakre stötdämpare Chassi Främre växellåda Motor Bakhjul Främre stötdämpare Mini Inferno ST 15

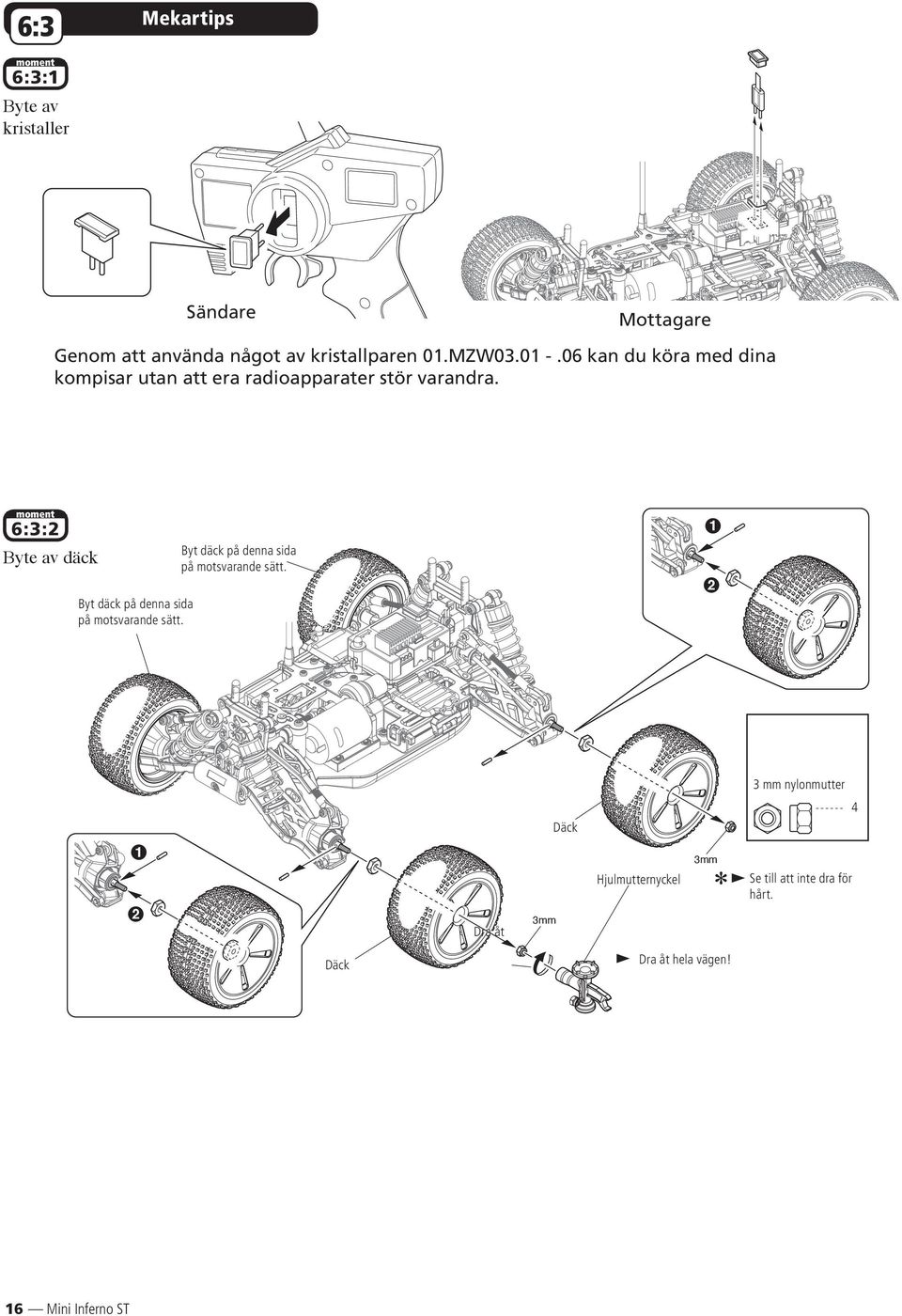

16 6:3 Mekartips moment 6:3:1 Byte av kristaller Sändare Mottagare Genom att använda något av kristallparen 01.MZW kan du köra med dina kompisar utan att era radioapparater stör varandra. moment 6:3: Byte av däck Byt däck på denna sida på motsvarande sätt. Byt däck på denna sida på motsvarande sätt. 1 3 mm nylonmutter Däck 4 1 Dra åt 3mm Hjulmutternyckel 3mm Se till att inte dra för hårt. Däck Dra åt hela vägen! 16 Mini Inferno ST

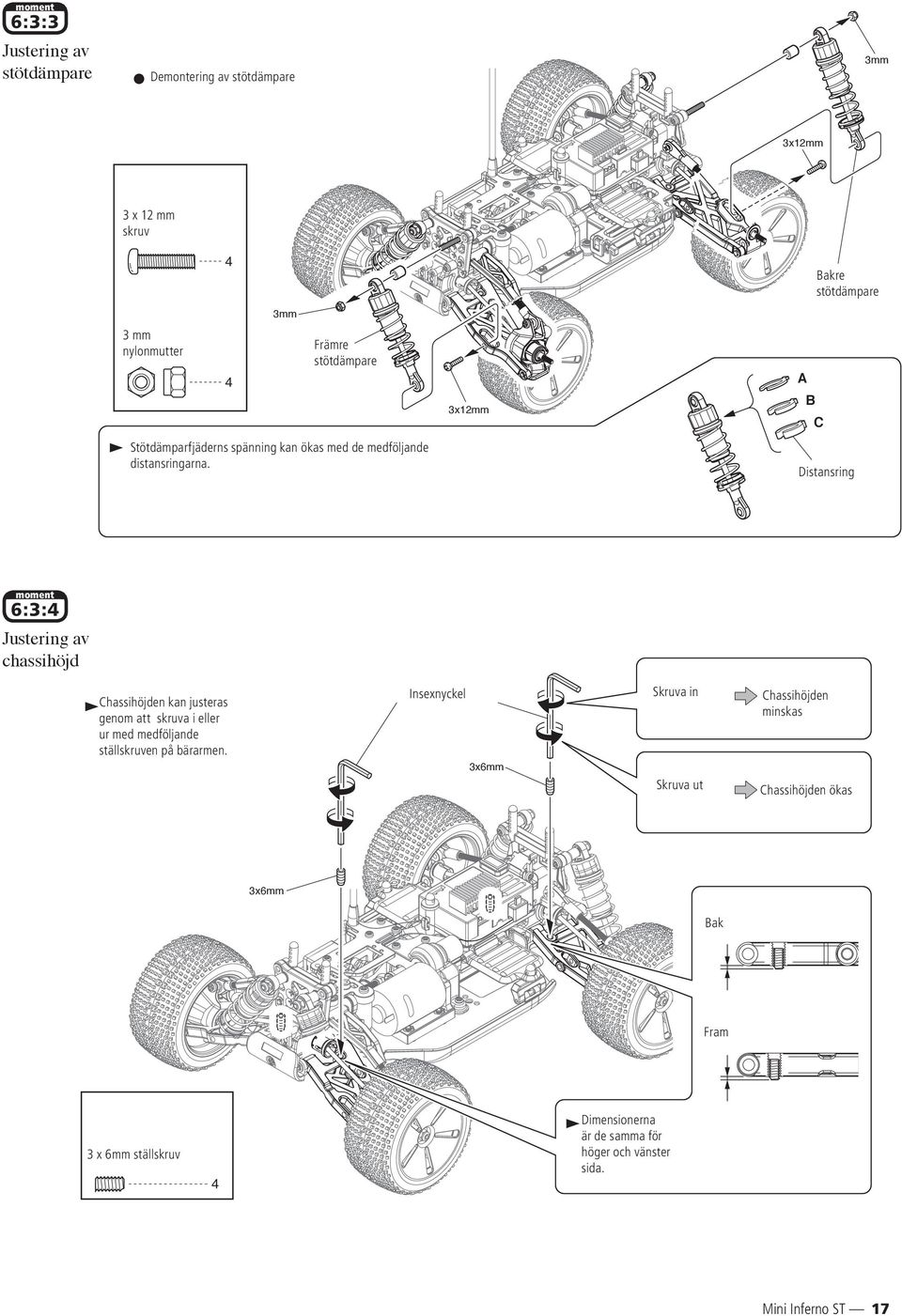

17 moment 6:3:3 Justering av stötdämpare 3mm Demontering av stötdämpare 3x1mm 3 x 1 mm skruv 4 Bakre stötdämpare 3mm 3 mm nylonmutter Främre stötdämpare A 4 B 3x1mm C Stötdämparfjäderns spänning kan ökas med de medföljande distansringarna. Distansring moment 6:3:4 Justering av chassihöjd Insexnyckel Chassihöjden kan justeras genom att skruva i eller ur med medföljande ställskruven på bärarmen. Skruva in Chassihöjden minskas Skruva ut Chassihöjden ökas 3x6mm 3x6mm Bak Fram Dimensionerna är de samma för höger och vänster sida. 3 x 6mm ställskruv 4 Mini Inferno ST 17

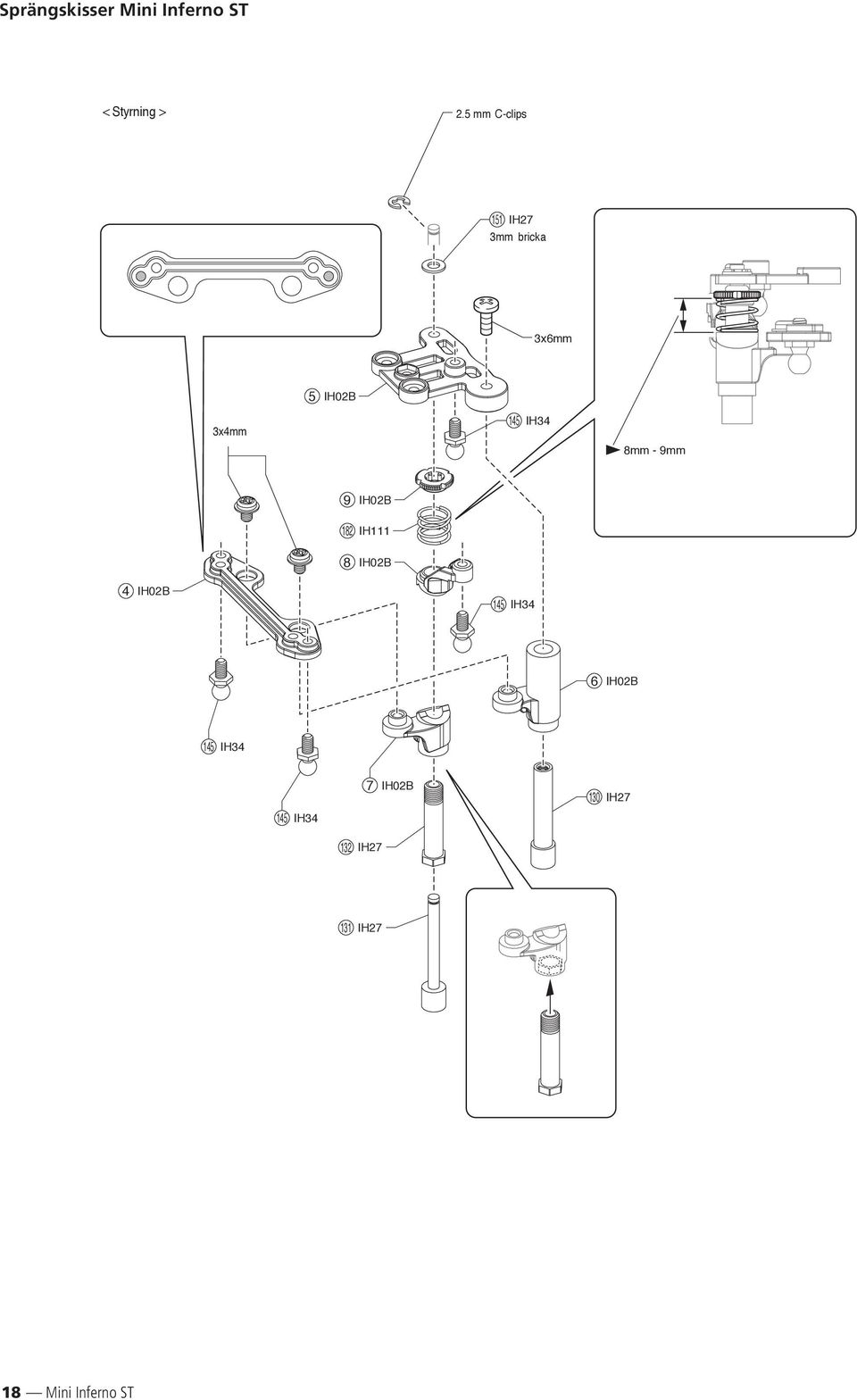

18 Sprängskisser Mini Inferno ST < Styrning >.5 mm C-clips 151 IH7 3mm bricka 3x6mm 5 IH0B 3x4mm 145 IH34 8mm - 9mm 9 IH0B 18 IH111 8 IH0B 4 IH0B 145 IH34 6 IH0B 145 IH IH34 7 IH0B 130 IH7 13 IH7 131 IH7 18 Mini Inferno ST

19 < Differentialer >.6x6mm 8 IH100 Använd multiverktyget för att dra åt.6 x 6 mm skruven. 153 BRG0 6x10x3mm Ball Bearing Kugellager Roulements à billes Rodamiento 69 IH IH x1mm.6x6mm 8 IH IH x1mm 100 IH IH IH100.6x6mm 17 IH IH IH BRG0 6x10x3mm kullager 101 IH IH IH104 8 IH IH IH103.6x6mm 101 IH IH IH mm 10 IH103 Använd multiverktyget för att dra åt.6 x 6 mm skruven. 19 IH mm 8 IH BRG0 6x10x3mm kullager Genom att använda diffolja ( ) kan kurvkaraktäristiken ändras..6x6mm Mini Inferno ST 19

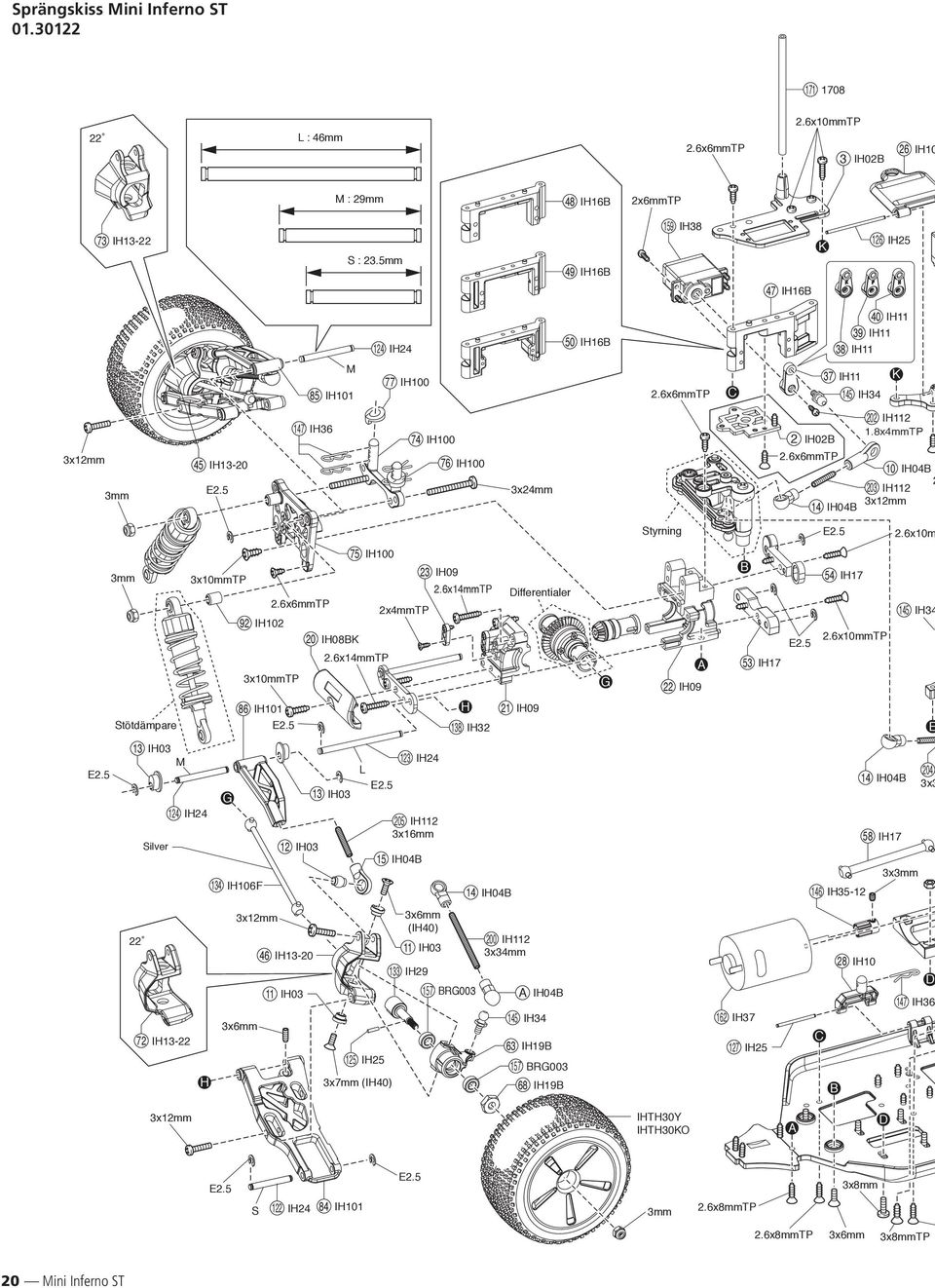

20 0 Mini Inferno ST A A E B G G H H B D C C K D K Stötdämpare L M S M Silver L : 46mm M : 9mm S : 3.5mm Differentialer.6x6mmTP 3x1mm 3x6mm (IH40) 3x3mm.6x8mmTP 3mm.6x8mmTP 3x6mm 3x8mm 3x8mmTP 3x7mm (IH40) 3x6mm 3x1mm 3x1mm E.5 E.5 3mm 3mm.6x14mmTP x4mmtp 3x10mmTP.6x14mmTP E.5 E.5 E.5 3x10mmTP.6x6mmTP E.5 x6mmtp.6x10mmtp.6x6mmtp.6x10m.6x10mmtp E.5 IH4 14 IH IH IH09 IH17 53 IH17 58 IH5 17 IH IH IH10 8 IH37 16 IH04B 14 IH17 54 IH04B 14 IH16B 47 IH IH04B 10 IH IH5 16 IH10 6 IH0B IH0B E.5 IH09 3 IH09 1 IH106F 134 IH IH08BK 0 IH03 13 IH03 1 IH IH3 138 IH4 13 3x16mm IH04B 15 IH04B 14 IH IH19B 63 BRG IH19B 68 IHTH30Y IHTH30KO IH04B A IH9 133 IH IH4 1 IH IH03 11 IH13-7 IH13-73 IH5 15 BRG IH03 11 IH10 9 IH03 13 IH4 14 IH16B 48 IH16B 49 IH16B 50.6x6mmTP IH11 37 IH IH11 40 IH11 39 IH11 38 Styrning 3x4mm IH IH IH IH x34mm IH x3 04 3x1mm IH x4mmTP IH11 0 IH Sprängskiss Mini Inferno ST

21 Mini Inferno ST 1 E F F I I J J L S Svart Stötdämpare Differentialer 3mm.6x6mm.6x6mmTP.6x8mmTP 3x8mmTP.6x8mmTP 3x6mm E.5 E.5.6x16mmTP.6x8mmTP mtp.6x6mmtp IH IH IH11 36 IH5 17 IH10 7 IH01B 1 IH16B 51 IH4 13 IH3 139 IH18B 61 IH16B 5 IH17 58 IH04B 14 IH 160 IH 160 IH10 9 IH10 4 IH IH04B 14 IH5 16 IH10 5 IH IH IH IH10 30 IH IH-1 161B BRG IH5 15 IH09 IH106R 135 IH IH11 3x40mm 01 IH09 1 IH IH IH IH IH18B 6 IH09 3 IH17 56 IH04B 16 IH IH9 133 IH IH4 1 IHTH30Y IHTH30KO IH19B 68 BRG IH18B 60 IH18B 59 3x10mm 3x1mm.6x6mmTP.6x6mmTP E.5 E.5 E.5 3x1mm 3x10mm 3x10mm 3mm x4mmtp 3x18mm.6x6mmTP 3mm 3mm IH IH04B 14 IH19B 67 IH19B 65.6x14mmTP 3x8mmTP ( ).6x8mmTP 3x10mmTP IH17 55 IH17 57 Mittdifferential Växellåda m. slirkoppling 3mm IH IH x4mm 3x4mm 8mm IH11 3x6mm IH11 06 IH04B 16 IH100 80

22 < Stötdämpare > För framvagn 136 IH107F 95 IH10 För framvagn För bakvagn 137 IH107R 114 IH105 För bakvagn 140 IH IH10 / 105 E.5 Rengör med jämna mellanrum från damm och smuts! 144 IH IH IH10 / IH10 / IH10 / IH10 / IH10 / IH IH34 Välj den typ av kolv du föredrar. För framvagn 89 IH10 För framvagn 180 IH110F 94 IH10 / IH IH110R För bakvagn För bakvagn 17 IH10 / 105 Mini Inferno ST

23 < Mittdifferential > Använd multiverktyget för att dra åt.6mm x 6mm skruven..6x6mm 69 IH113 3 IH11 33 IH11 81 IH IH11.6x6mm 165 IH11 3 IH11 31 IH BRG006 6x1x4mm kullager.6x6mm 81 IH BRG006 6x1x4mm kullager 81 IH IH100 < Växellåda med slirkoppling > 148 IH6 35 IH11 34 IH IH IH6 150 IH6 156 BRG007 3x6x.5mm kullager 4mm nylonmutter 155 BRG IH6 4x7x.5mm kullager 18 IH6 4x7x.5mm metallbussning *Kullager (No.BRG013) kan användas här. 5mm - 6mm Mini Inferno ST 3

24 moment 6:3:5 Justera slirkoppling 1 Ta bort batteribox och ta isär batterikontatkerna innan du börjar justera..6x6mm.6x6mm Skydd för växellåda.6 x 6 mm TP Skruv 3 Bilen är utrustad med en intern slirkoppling för att skydda dreven i drivlinan mot slitage vid hopp och eventuella krascher. Dra åt Om det är svårt att dra åt med verktyget kan du också använda en spetstång. Lossa Kugghjul 4mm Multiverktyg Håll fast kugghjulet med en trasa och justera genom att dra åt eller lossa 4mm muttern på slirkoppligen. Lossa Dra åt Avstånd 5-6mm 4 Mini Inferno ST

25 moment 6:3:5 forts. Om slirkopplingen inte slirar alls: lossa då muttern en aning. Om accelerationen är dålig och kopplingen slirar hela tiden: dra åt muttern. När du kör på banor med bra grepp rekommenderar vi ett kopplingsavstånd på 4.7-5mm. Undvik att köra någon längre tid om kopplingen slirar mycket. Fabriksinställningen av kopplingen är ställd något åt det lösa hållet. 3.6x6mm.6x6mm Skydd för kugghjul.6 x 6mm TP Skruv 3 moment 6:3:6 Justera servoräddare Bilen har en servoräddare som skyddar styrservots drev mot slitage vid körning i hård terräng, hopp och eventuella krascher. Justermutter för servoräddaren Dra åt Lossa Se till att avståndet är minst 8 mm. Annars kan skador uppstå på servots drev vis hård körning. Mini Inferno ST 5

26 moment 6:3:7 Byte av motor och utväxling Låt motorn kallna! Plocka också ur batterboxarna innan du börjar demontera motorn. 1.6x6mm.6x6mm Skyddskåpa Montera bort skyddskåpan Koppla isär motorns kontakter.6 x 6mm TP Skruv 3 Motorenhet Lossa 3x8 mm skruvarna och montera ur motorenheten 3 x 8 mm skruv 4 3x8mm 3x8mm 6 Mini Inferno ST

27 3 Skruva åt skruven i drevet. Se till att skruven hamnar mot den fl ata delen på axeln. Om du bara ska byta motordrev fi nns det ingen anledning att lossa motorn från fästet..6x6mm 3x3mm Insexnyckel 3 x 3 mm stoppskruv.6 x 6 mm skruv 14T motordrev 1 4 Förhållande mellan acceleration, topphastighet och körtid kan ändras genom att dreva om bilen. Nedan visas vilka utväxlingar man får genom olika kombinationer av drev. 3x3mm No. 10.IH T motordrev Insexnyckel Använd motordrev enligt listan nedan. 6-cell batterikonfi guration 8-cell NiMH (Optionpart) 6-cell torrbatterier 6-cel NiMHbatterier Standardmotor 10 ~ 1T 10 ~ 1T 10 ~ 14T Cirka 1.0 mm No. 01.IH35-1 1T motordrev X-Speed motor (IHW3) 10 ~ 1T 10 ~ 14T No. 01.IH T motordrev Byte av motordrev kommer att resultera i följande karaktäristik Maxhastighet Acceleration Körtid Livslängd motor 3 x 3mm stoppskruv 10T 1T Standard Hög Bra Lång Lång 1 14T Mini Inferno ST 7

28 5 Placera motorn med etiketten uppåt Koppla ihop kablarna så att färgerna matchar varandra..6x6mm Röd Röd Svart Svart.6 x 6 mm skruv 3 x 8 mm skruv 4 3x8mm 3x8mm Placera motor och kablage så att de inte tar i någonting så som styrpinnar, drivaxlar eller drivknutar. Dra åt skruvarna som fäster motorn. Låt ett tunt papper ligga mellan dreven så att du får korrekt drevspel. Styrpinne Motoravstörning Drivknut Drivaxel Motorkabel 8 Mini Inferno ST

29 6.6x6mm.6x6mm Skyddskåpa.6 x 6 mm skruv 3 moment 6:3:8 8-cell NiHM batteri (OptionPart) 8-cells batteri Batteristopp 3 Batterihållare x 8 mm skruv 3x8mm 1 1 3x8mm No V / 1050 mah NiMH 3 4, 5, 6 Lägg batterikabeln enligt illustrationen Stäng batterihållaren och säkra med clips 6 clips Mini Inferno ST 9

30 moment 6:3:9 Byta casterblock Byt castervinkel genom att byta det fabriksmonterade casterblocket (0 ) till det medföljande ( ). 1 Byt andra sidan på motsvarande sätt Casterblock 3 x 1mm skruv Genom att öka castervinkeln erhålls en mjukare kurvtagning E.5 3x1mm.5mm C-clips Castervinkel Byt casterblock till den vinkel du önskar Se diagram nedan för längd på styrstag. Justera dessa genom att vrida kulledshandskarna. 3x6mm Casterblock Casterblock = 5 mm Casterblock 0 = 5 mm Casterblock Kulledshandske 3x7mm Byt andra sidan på samma sätt Styrstag 3 x 6 mm Skruv 3 x 7 mm Skruv L R För att montera ihop, gör allt i omvänd ordning. 30 Mini Inferno ST

31 moment 6:3:10 Ändra toe-in Toe-in vinkeln ändras genom att byta ut det lägre bärarmsfästet. A Lägre bärarmsfäste (toe-in 1 ) A A B Lägre bärarmsfäste (toe-in ) B E.5 B E.5 C Lägre bärarmsfäste (toe-in 3 ).6 x 16 mm skruv C.6x16mm C.5 mm c-clips Toe-in Styrkaraktäristik A Liten toe-in Bakvagnen tenderar att gå mer på "sladd". C Stor toe-in Ger bakdäcken mer grepp vid utgången av kurvor. Mini Inferno ST 31

32 moment 6:3:11 Byte av styrservo Servon av de fl esta större märken kan monteras i denna bil. (En - eller 3-kanals radiosändare/mottagare samt ett fartreglage krävs för detta)..6x6mm Använd det servofäste som passar det servo du tänkt montera. 3x8mm Servofäste K. Skär bort skuggat område 15mm KO FUTABA SANWA(AIRTRONICS) 8.6~ 3.5mm 35.5~36mm 4.8 mm kula Servofäste J Servofäste Servohorn 15mm JR 6.5mm 33mm Transponderfäste Använd den med servot inkluderade skruven Servofäste H 13mm Använd det medföljande transponderfästet för att montera transponer..6x6mm (TP F/H) Använd det servohorn som passar det servo du tänkt använda. HITEC 30mm 9mm KO SANWA(AIRTRONICS) JR FUTABA HITEC.6 x 6mm skruv 3 x 8 mm skruv 4.8 mm stålkula.6 x 6 mm skruv 4() 1 3 Mini Inferno ST

33 moment 6:3:1 Mått och justeringar Styrtrim N Koppla in batteriet och slå på radio och bil. Ställ styrtrim på radion i mittläget. Montera sedan servohornet i den vinkel som visas nedan. Efter montering justerar du sedan med styrtrim så att bilen går rakt. Om du använder ett styrservo av annat fabrikat behöver du montera servohornet i annan vinkel. Tabellen nedan visar vilken vinkel servohornet monteras i beroende på vilket fabrikat servot har. POWER L ST.TRIM TH.TRIM 65 ~75 KO HITEC SANWA (AIRTRONICS) FUTABA JR Fästpunkter stötdämpare fram Mått momentstag fram Mått främre övre bärarm Cirka 4. mm Cirka 30 mm De skuggade hålen används som fästpunkter för stötdämparna fram. Försänkningarna på skruvhålen ska vara riktade framåt! Mått styrstag Cirka 5 mm Mått servostag Cirka 3 mm Om du använder ett servo av annat fabrikat måste du istället använda någon av de längder som fi nns angivna i tabellen här intill. KO HITEC SANWA (AIRTRONICS) FUTABA JR 0mm mm 0mm 0mm 0mm Fästpunkter stötdämpare bak Mått momentstag bak De övre skuggade hålen används som fästpunkter för stötdämparna bak. De nedre används som fästpunkter för de övre bärarmarna. Försänkningarna på skruvhålen ska vara riktade bakåt! Cirka 18 mm Mått bakre övre bärarm Cirka 0 mm Mini Inferno ST 33

34 moment 6:3:13 Att montera stötdämpare E.5 95 Fram 114 Bak 94, 17 Fram: 17 mm 136 Fram E.5 89 Fram Linda en tygtrasa runt axeln innan du tar i den med tången. Det får inte bli repor i den! Bak: 0 mm 137 Bak 108 Bak Dra ner kolven och fyll långsamt med olja 140 Fyll på olja upp till kanten ~ 1mm 141 Lägg 141 på och skruva på 140 tillsammans med 96 0 ~ 1mm Dra kolven långsamt upp och ner för att få ur alla luftbubblor. 89, 108 Kontrollera att kolv och pisong rör sig lätt och friktionsfritt. 6:4 Förvaring När du skall förvara din bil under en längre period rekommenderar vi att du gör följande: - Tag ur alla batterier ur sändare och mottagare. Batterierna kan i värsta fall börja läcka under tiden bilen förvaras. - Rengör din modell grundligt. Det är mycket roligare att börja köra bilen nästa gång om den är ren och fin. - Ställ gärna upp bilen på något så att hjulen går fria. På så sätt undviks att hjulen får en "sula". - Förvara inte din bil där det finns råttor och möss. De älskar gummi- och plastdetaljer! 34 Mini Inferno ST

35 7 7:1 Optiondelar Optiondelar och tillbehör No. Benämning Beskrivning IHB30 Kaross Tiger Flare ST Mini Inferno ST Body Set (Tiger Flare Color) IHB31 Kaross G-Stripe ST Mini Inferno ST Body Set (G Stripe Color) IHB50 IHB51 IHD50 IHD51 Kaross omålad Mini Inferno ST Mini Inferno ST Body Set (Unpainted Body with Decal Sheet) Innerkaross omålad Mini Inferno ST Mini Inferno ST Inner Body Set (Unpainted) Dekalset Tiger Flare ST Decal Set (Mini Inferno ST Tiger Flare Color) Dekalset G-Stripe ST Decal Set (Mini Inferno ST G Stripe Color) Målad och dekalerad kaross Painted and decaled body. Målad och dekalerad kaross Painted and decaled body. Omålad klar kaross Unpainted clear body set. Omålad och klar innerkaross Unpainted clear inner body set. Dekalset för en kaross Decal sheet set for one body shell. Dekalset för en kaross Decal sheet set for one body shell. No. Benämning Beskrivning IHTH30 Hjulset MI ST gul Med sponge Y Glued Tire & Wheel Set (Fluorescence Yellow) With inner sponge. (4 pcs.) IHTH30 Hjulset MI ST orange Med sponge KO Glued Tire & Wheel Set (Fluorescence Orange) With inner sponge. (4 pcs.) No. Benämning Beskrivning IHW0 Krängningshämmare fram/bak Fram / Bak F / R Stabilizer Set (Front / Rear) Front / Rear IHW03 Överplatta kolfiber Spar vikt Garbon Upper Plate Set Carbon plate on upper servo mount saving more weight and brings more durability. IHW04 Motorfäste aluminium Ökar hållfastheten på motorfästet. Ger även bätre kylning. Aluminum Motor Mount Set Made of machined aluminum, this motor mount increases rigidity and improves power transfer. IHW05 Bärarmsfäste aluminium Ökar hållfastheten Aluminum Front Lower Suspension Shaft Holder Increases rigidity and improves suspension movement. IHW06 Styrspindel aluminium Aluminum Knuckle Arm Set Stiff aluminum knuckle arm. (left & right set.) IHW09 Axel bärarmar Spar vikt 64 Titanium Suspension Shaft Set Replacing every suspension shaft with this titanium one results in a significant weight saving. IHW10 64 axel slirkoppling Reducerar den roterande massan 64 Titanium Slipper Gear Shaft Set Reduces rotating mass and improves response. IHW14 IHW15 IHW19 IHW0 IHW1 Oljestötdämpare (fram) Mini Inferno Oil Shock Set (Front) Oljestötdämpare (bak) Mini Inferno Oil Shock Set (Rear) Fäste kolfiber Carbon Susp Shaft Holder FLF Fäste kolfiber Carbon Susp Shaft Holder RLF Styrplatta kolfiber Carbon Steering Plate Aluminium Aluminum made. Aluminium Aluminum made. Fram Front. Bak Rear. Styrplatta av kolfiber Steering Plate Set Made By Carbon. No. Benämning Beskrivning IH35-10 Motordrev 10T Motordrev Pinion Gear Set (10T) Replacement pinion gear. IH35-1 Motordrev 1T Motordrev Pinion Gear Set (1T) Replacement pinion gear. IH35-14 Motordrev 14T Motordrev Pinion Gear Set (14T) Replacement pinion gear. IH37 Motor Orginalmotor Motor Set Spare standard motor. IHW3 X-Speed motor High Torque Optionmotor med extra högt vridmoment. Mini Inferno ST. X SPEED Mini Inferno HT Motor High torque type optional motor for Mini Inferno ST only. NiMh Ack MGP Denna MGP 9.6V 1050mAh, ökar din MiniInfernos toppfart samt acceleration avsevärt i jämförelse med de vanliga alkaliska batterierna. Rekommendars starkt för att maximera din bils prestanda!! Laddare Quick Avancerad 1V laddare för ackar NiMH samt NiCd. Laddar 3-1 celler med ställbar laddstyrka: 1.5/3.0A för 3-6 celler samt 1/1.5A för 7-1 celler Nättaggregat 1.3A För att enkelt driva 1V laddare ifrån ett 30V vägguttag. Var noggrann med att strömstyrkan din laddare behöver överensstämmer med aggregatet. Mini Inferno ST 35

36 7:5 Skruvtabell No. Benämning Kvantitet No. Benämning Kvantitet No. Benämning Kvantitet Maskinskruv liten skalle (M) Självgängande skruv (TP) liten skalle Mutter x6 x8 x10 x15.6x8.6x10.6x1.6x14 3x4 3x6 3x8 3x10 3 x x4 x6 x8 x10.6x6.6x8.6x10.6x1 3x6 3x8 3x10 3x1 3x mm.6mm 3mm 4mm 10 each 10 each x14 3x16 3x18 3x x15 3x16 3x18 3x0 Mutter med fläns x6 4x8 4x10 4x1 3x 3x4 3x6 3x x5 3x30 3x35.6x14.6x15.6x16.6x mm 4mm 10 pcs 10 pcs x5 10 pcs x30 8 pcs Självgängande skruv (TP) stor skalle Mutter med nylonlåsning (Nyloc) x4.6x6.6x8.6x1 3x4 3x6 3x8 3x10 3x1 3x14 3x16 3x18 3x0 4x6 4x8 4x10 4x1 3x 3x5 3x8 3x30 4x15 4x18 4x0 4x.6x6.6x8.6x10.6x1.6x14 3x6 3x8 3x10 3x1 3x14 3x16 3x18 3x0 4x8 4x10 4x15 4x0 3x 3x4 3x6 3x8 3x30 3x3 3x34 3x35 4x1 4x6 x8 x10 x1 x14.6x8.6x10.6x1.6x14 3x8 3x10 3x1 3x14 3x15 3x16 3x18 3x0 3x5 3x30 3x35 3x40 4x10 4x15 4x0 4x5 4x8 4x30 4x35 4x40 4x x18 Maskinskruv stor skalle (M) Maskinskruv försänkt(m FX) Maskinskruv insex (M) 10 pcs 10 pcs 10 pcs each each each each each each each each 4 pcs x6.6x8.6x10.6x1 3x6 3x8 3x10 3x1 3x14 3x15 3x16 3x18 3x0 4x10 4x15 4x x8 4x1 Självgängande skruv försänkt (TP FX).6x6.6x8.6x10.6x1 3x6 3x8 3x10 3x1 3x14 3x15 3x16 3x18 3x0 4x15 4x0 4x5 3x6 3x8 3x10 4x8 4x10 4x1 x8 x10 Maskinskruv insex med fläns (M) Insexskruv (M) 3x6 3x1 3x14 3x16 3x3 3x4 3x5 3x10 4x4 4x5 4x8 4x1 5x4 5x5 5x6 5x30 5x mm 3mm 4mm 5 pcs 5 pcs 5 pcs mm 4 pcs mm 5 pcs each each Maskinskruv kullerförsänkt (M FXS) 10 each 3 each 3 each 3 each 3 each 3 each x0 3x5 3 each x8 10 pcs x0 pcs mm E1.5 E.0 E.5 E3.0 E4.0 E5.0 E6.0 E7.0 E10.0 Mutter med nylonlåsning och fläns Planbricka mm.6mm 3mm 4mm 5mm.6mm 7mm x 0.5, 1, 0 C-clips 5 pcs 10 each 10 each 10 pcs 3 each 10 pcs 10 pcs 10 pcs 10 pcs 10 pcs 10 pcs 10 pcs 6 pcs 6 pcs No. Benämning No. Benämning No. Benämning SIL0100 Silicone Oil (100) SIL0600 Silicone Oil (600) SIL4000 Silicone Oil (4000) SIL0150 Silicone Oil (150) SIL0700 Silicone Oil (700) SIL5000 Silicone Oil (5000) SIL000 Silicone Oil (00) SIL0800 Silicone Oil (800) SIL6000 Silicone Oil (6000) SIL050 SIL0300 SIL0350 Silicone Oil (50) Silicone Oil (300) Silicone Oil (350) for shocks. SIL0900 SIL1000 SIL1100 Silicone Oil (900) Silicone Oil (1000) Silicone Oil (1100) for shocks. SIL7000 SIL10000 SIL0000 Silicone Oil (7000) Silicone Oil (10000) Silicone Oil (0000) for diffs. SIL0400 Silicone Oil (400) SIL100 Silicone Oil (100) SIL30000 Silicone Oil (30000) SIL0450 Silicone Oil (450) SIL1300 Silicone Oil (1300) SIL40000 Silicone Oil (40000) SIL0500 SIL0550 Silicone Oil (500) Silicone Oil (550) SIL000 Silicone Oil (000) SIL3000 Silicone Oil (3000) for diffs. SIL50000 SIL Silicone Oil (50000) Silicone Oil (100000) 36 Mini Inferno ST

37 8 Reservdelar No. Benämning Kvantitet No. Benämning Kvantitet Chassi-set Stötdämparfäste ST IH01B Main Chassis Set 1 x 1 IH100 Shock Stay Set x Styrplatta IH0B Steering Crank Set 81 8 x 4 80 x x 1 Smådelar IH03 Small Parts Set 1 x x 3 IH x x 1 Kulleder 10 x 1 15 x IH04B Ball End Set IH10 x 1 16 x 4 14 x IH08BK Kyltopp x 1 Dummy Engine Set 0 x 1 IH x 101 x 4 Bulkhead IH09 Bulkhead Set 1 x 1 3 x IH x x 10 Batterihållare IH10 Battery Holder Set x 1 IH105 x Diffdrev IH11 Center Differential & Servo Horn Set x 1 IH106F 134 x Casterblock 0 IH13-0 Front Hub Set (0 ) Casterblock 0 IH13- Front Hub Set ( ) Servofäste/mittdel IH16B Servo Mount & Center Bulk Set Fäste b-armsaxel IH17 Suspension Holder Set Batterilåda IH18B Battery Box Set Bakhubb/styrspindel IH19B Knuckle & Rear Hub Set RX-enhet IH Rx Unit Assembly IH-1 Kylfläns FET Heat Sink Set Axel upphängning IH4 Suspension Pin Set Småpinnar IH5 Small Pin Set Axel slirkoppling IH6 Slipper Shaft Set Axel styrning IH7 Steering Wiper Shaft Set Hjulaxel IH9 Wheel Shaft Set Fäste axel bärarm IH3 Hinge Pin Holder Set Kulor IH34 Ball Set Pin Set IH36 Snap Pin Set Motor IH37 Motor Set Servo IH38 Servo Aeembly Set IH38-1 Servodrev Servo Gear Set (KS-11) Skydd drev IH39 Gear Cover Set Skruvsats IH40 Knuckle Arm Screw Set 33 x 3 x x x x x x x 1 67 x 68 x x x 1 161B x 4 14 x 1 13 x x x x x x x x x x 1 Servodrev set Servo Gear 1set. 170 x 1 55 x 1 15 x x x 3x6mm x 3x7mm x IH106R IH107F IH107R IH108 IH109 IH110F IH110R IH111 IH11 Bärarm ST Suspenshon Arm Set Stötd. fram ST Front Oil Shock Set Diffdrev ST Diff Gear Set Diffdelar ST Diff Small Parts Set Stötd. bak ST Rear Oil Shock Set Drivaxel fram ST Front Dog Bone Set Drivaxel bak ST Rear Dog Bone Set Stötd. axel fram ST Front Shock Shaft Set Stötd. axel bak ST Rear Shock Shaft Set Stötd. hatt ST Shock Cap Set Tryckdel ST Pressure Top Set Fjäder fram ST Front Spring Set Fjäder bak ST Rear Spring Set Fjädersats ST Slipper & Servo Saver Spring Set Skruvsats ST Set Screw & Servo Horn Screw Set Mejselset ST Wrench Tool Set 135 x 136 x 137 x 140 x 141 x x 181 x x x x IH x 1 71 x AG30 Sändarantenn KT-3 och KT-7 1 st Transmitter Antenna (PERFEX KT-3/KT-7) 1 pcs Kullager 4x8x3 mm BRG003 4x8x3mm Ball Bearing 157 x 4 BRG006 Kullager 6x1x4 mm 6x1x4mm Ball Bearing 154 x BRG007 Kullager 3x6x.5 mm 3x6x.5mm Ball Bearing 156 x BRG013 Kullager 4x7x.5 mm 4x7x.5mm Ball Bearing 155 x BRG0 Kullager 6x10x3 mm 6x10x3mm Ball Bearing 153 x MZW3-01~1 Krastallset TX/RX kristallset (MZW3-1B~6B) Crystal Set TX / RX crystal set 1708 Antennrör Color Antenna (Black) 171 x 4 Mini Inferno ST 37

38 9 Felsökning Symptom Trolig orsak Lösning Modellen rör sig inte. Modellen går ej att kontrollera. Bilen går inte rakt. Sändaren eller bilen är ej påslagen. Batterityp eller polaritet är fel. Batterierna är urladdade. Batterierna är slut antingen i sändaren eller i bilen. Antennen saknas eller är dåligt monterad. Flera förare använder samma frekvens. Antennsladden är avskavd. En större väg eller en högspänningskabel finns i närheten. Trim för styrning är inte korrekt inställt. Någon av hjulmuttrarna är dragna för hårt. Slå på båda enheterna. Kontrollera att du monterat batterierna rätt och att batteriet är av rätt typ. Ladda eller byt ut batterierna. Ladda eller byt ut batterierna. Montera dit antennen ordentligt. Byt till ett annat frekvensband (byt ut kristallerna). Lämna in bilen för reparation i butiken. Hitta ett nytt ställe att köra din modell på. Ställ in trim för styrning så att bilen går rakt. Lossa lite på hjulmuttern som sitter för hårt. Bilen stannar inte. Trim för gas ej korrekt inställt. Ställ in trim för gas. Bilen går långsamt. Batterierna är urladdade. Byt ut eller ladda batterierna. Motorn är utsliten. Byt ut motorn. Hjulmuttrar är för hårt åtdragna. Lossa hjulmuttrarna en aning. Damm eller andra främmande föremål har lindat in sig i drev eller drivaxlar. Kontrollera drev och axlar och rensa dessa från eventuellt skräp. 38 Mini Inferno ST

39 10 Säkerhet Läs alltid igenom hela manualen innan du börjar använda din modell. Hantera verktyg med stor försiktighet. Kontrollera att du monterar i batterier med rätt polaritet. Använd inte gamla batterier eller batterier av olika typ. Fortsätt ALDRIG att gasa om bilen har stannat mot något. Det föreligger då risk att du bränner fartreglaget. Garantin gäller inte i dessa fall. Kör aldrig i trafiken med din modell. Kontrollera alltid att du inte kör på samma frekvens som någon annan. Risk för både material- och personskada. Håll smådelar borta från små barn. Kör inte modellen i sandiga, dammiga eller blöta underlag. Kör heller inte modellen på tjocka heltäckningsmattor. Detta kan skada bilens framdrivningssystem. Motor och batterier blir mycket heta under och direkt efter körning. Risk för brännskada. Förvara inte din modell i direkt solljus. Var rädd om dig själv och dina kamrater! Vifta inte med sändarens antenn. Vidrör inte rörliga delar. Det kan orsaka skada. När du inte använder din modell rekommenderar vi att du tar ur batterierna ur både modell och sändare. Slå alltid av strömbrytaren innan du tar bort karossen. Vidrör inte kretskort eller batteriterminaler. Mini Inferno ST 39

40 I din butik finner du OptionParts och reservdelar samt extra tillbehör. Ring gärna och försäkra dig om att just den del du söker finns på lager Butik Säljare Telefon 40 Mini Inferno ST
