INSTRUKTIONSBOK Mad Force Kruiser 1 Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk på säkerheten!

Transkript

1 INSTRUKTIONSBOK Ver 1.0 Mad Force Kruiser 1 Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk på säkerheten!

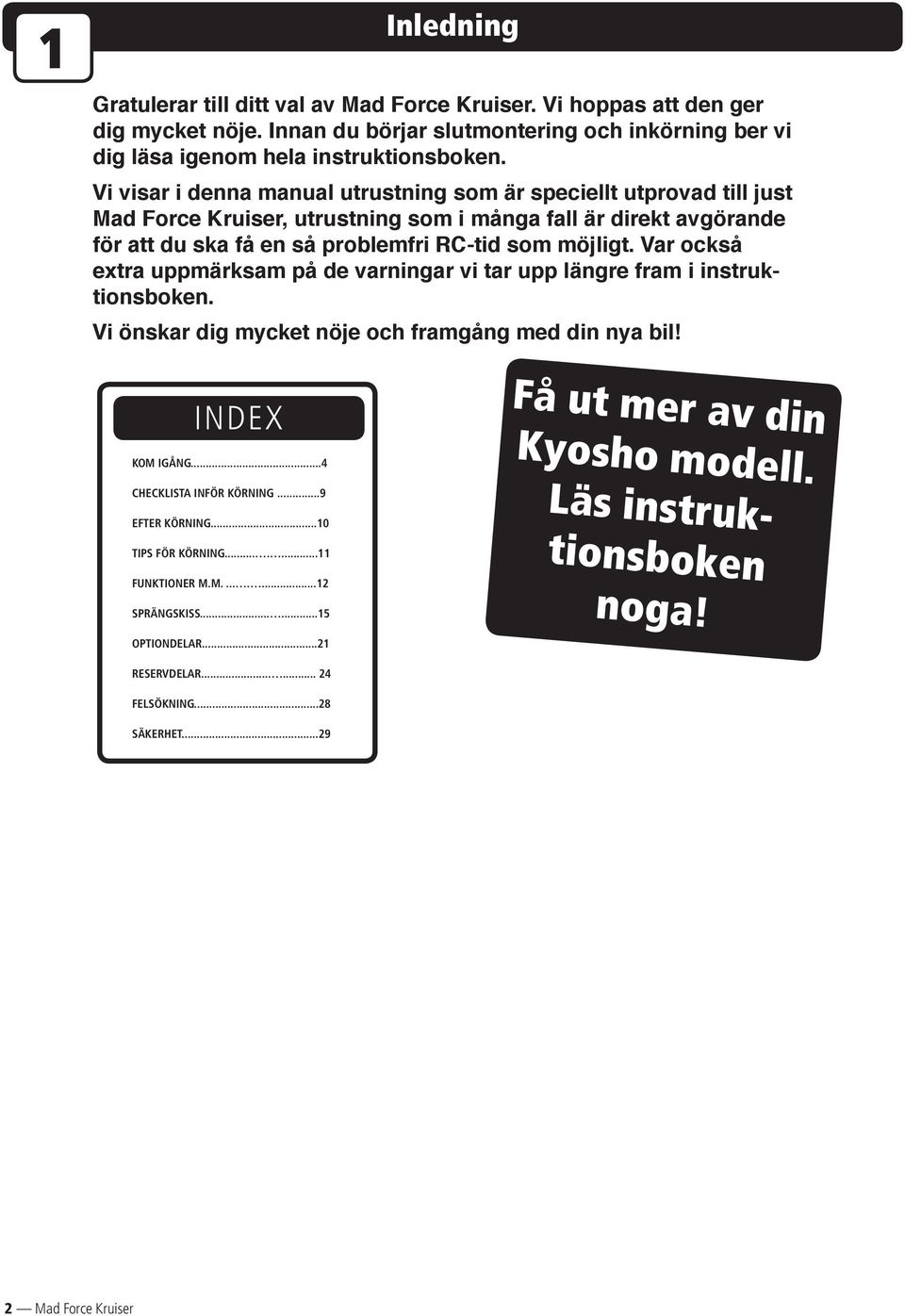

2 1 Inledning Gratulerar till ditt val av Mad Force Kruiser. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just Mad Force Kruiser, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re fram i instruktionsboken. Vi önskar dig mycket nöje och framgång med din nya bil! INDEX KOM IGÅNG...4 CHECKLISTA INFÖR KÖRNING...9 EFTER KÖRNING...10 TIPS FÖR KÖRNING FUNKTIONER M.M SPRÄNGSKISS Få ut mer av din Kyosho modell. Läs instruktionsboken noga! OPTIONDELAR...21 RESERVDELAR FELSÖKNING...28 SÄKERHET Mad Force Kruiser

3 THE FINEST RADIO CONTROL MODELS R 1:1 Packa upp moment 1:1:1 Kartongens innehåll Sändarantenn Rör till mottagarantenn Insexnycklar (1,5 mm, 2 mm, 2,5 mm) D/R TH.TRIM ST.TRIM Sändare Hylsnyckel Digital Proportional Radio Control System PERFEX KT-6 Kaross Chassi Glödstart Luftfi lter Tankfl aska moment 1:1:2 Kompletterande utrustning Bränsle BigBang 25 (ingår ej i ReadySet Box) Alkaliska batterier AA (R6) 8 st till sändare 4 st till mottagare ReadySet Box GP Mad Force Kruiser 3

4 2 Kom igång 2:1 Viktigt innan du startar De modeller som vi erbjuder kräver en viss del vad gäller underhåll, ju bättre underhåll desto mer körglädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att skruvar lossnar efter en tids körning eller att dreven går sönder på grund av felaktigt drevspel och så vidare. 2:2 Dags att köra moment 2:2:1 Förberedelse av modellen För att motorn skall få bästa möjliga skydd mot damm bör luftfi ltret behandlas med luftfi lterolja. Gör så här: - Ta ur luftfi lterelementet ur hållaren. - Häll några droppar luftfi lterolja på fi lterelementet och krama det ordentligt så att oljan arbetas runt överallt i det. - Montera tillbaka fi lterelementet i dess hållare. Se till att luftfi ltret sitter ordentligt fast på förgasaren. Använd buntband för att fästa. Om du har en uppladdningsbar glödtändare, glöm ej att ladda den! moment 2:2:2 Montering av batterier Tag bort Sätt i 8 AAbatterier batterilocket. Sätt tillbaka locket. Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier skall givetvis inte användas. 4 Mad Force Kruiser

5 moment 2:2:2 Forts. 1 Ta bort karossclipsen och 2 lyft av karossen. Ta bort låsclipsen och låsringarna på radiolådan. Lyft sedan av locken. 3 4 Sätt en bit tejp för att hålla fast batterierna i hållaren. Sätt i 4 stycken AA-batterier i batterihållaren. 5 Lägg i batterihållaren i radiolådan. Montera tillbaka locket. Var försiktig så att lockets piggar inte blir skadade. Trä sedan antennen genom antenn-röret och montera röret i fästet. Se till att antennkabeln inte kommer i kläm. Kapa aldrig av antenn-kabeln. Radions räckvidd blir kraftigt reducerad. moment 2:2:3 Grundjustering av styrning Vänster Rakt fram Höger Vänster Höger Vänster Höger Ställ upp bilen på ett ställ så att hjulen går fria. Sätt på sändarens och mottagarens strömbrytare. Vrid sändarens styrreglage för att kontrollera att framhjulen svänger åt rätt håll. Om framhjulen styr tvärtemot vad du styr på sändaren åtgärdar du detta genom att växla läge på reverseringsknappen för styrservot på sändaren (Se kap. 6.1). Mad Force Kruiser 5

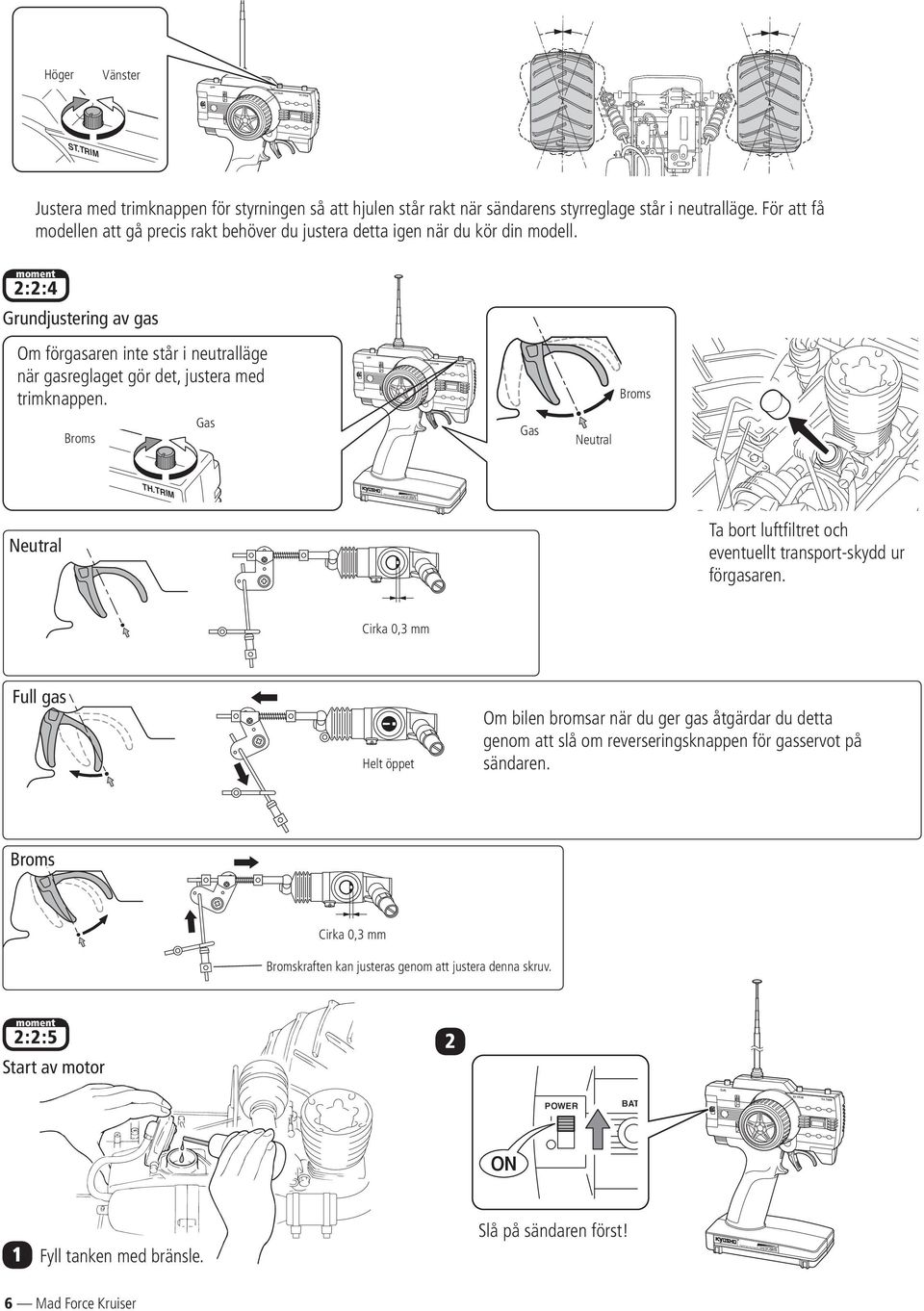

6 THE FINEST RADIO CONTROL MODELS R ST.TRIM THE FINEST RADIO CONTROL MODELS R Digital Proportional Radio Control System PERFEX KT-6 THE FINEST RADIO CONTROL MODELS R Höger Vänster D/R TH.TRIM ST.TRIM Justera med trimknappen för styrningen så att hjulen står rakt när sändarens styrreglage står i neutralläge. För att få modellen att gå precis rakt behöver du justera detta igen när du kör din modell. Digital Proportional Radio Control System PERFEX KT-6 moment 2:2:4 Grundjustering av gas Om förgasaren inte står i neutralläge när gasreglaget gör det, justera med trimknappen. D/R TH.TRIM ST.TRIM Broms Broms Gas Gas Neutral TH.TRIM Neutral Ta bort luftfi ltret och eventuellt transport-skydd ur förgasaren. Cirka 0,3 mm Full gas Helt öppet Om bilen bromsar när du ger gas åtgärdar du detta genom att slå om reverseringsknappen för gasservot på sändaren. Broms Cirka 0,3 mm Bromskraften kan justeras genom att justera denna skruv. moment 2:2:5 Start av motor 2 POWER BAT D/R TH.TRIM ST.TRIM ON 1 Fyll tanken med bränsle. 2 Slå på sändaren först! Digital Proportional Radio Control System PERFEX KT-6 6 Mad Force Kruiser

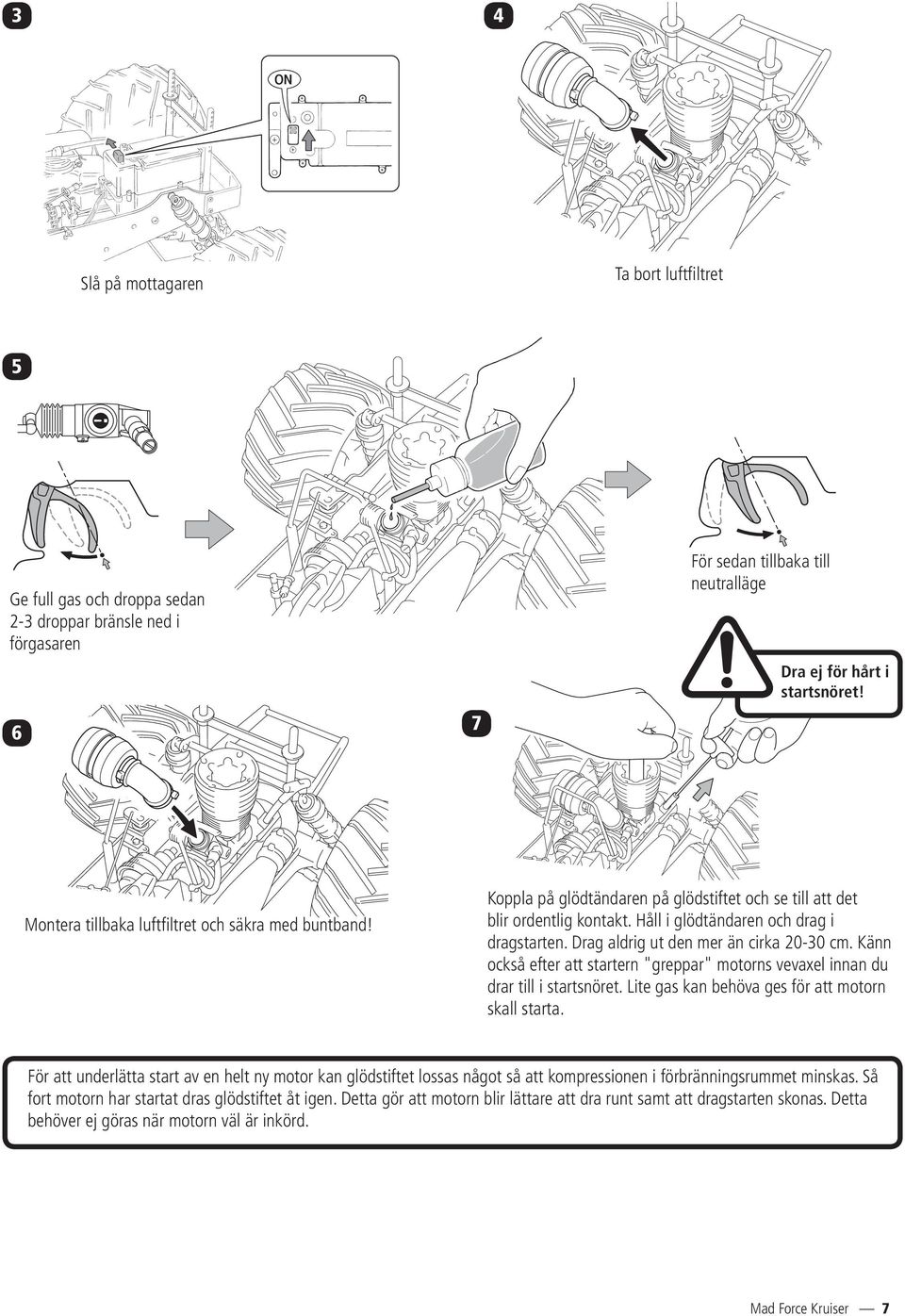

7 3 4 ON Slå på mottagaren Ta bort luftfi ltret 5 Ge full gas och droppa sedan 2-3 droppar bränsle ned i förgasaren 6 7 För sedan tillbaka till neutralläge Dra ej för hårt i startsnöret! Montera tillbaka luftfi ltret och säkra med buntband! Koppla på glödtändaren på glödstiftet och se till att det blir ordentlig kontakt. Håll i glödtändaren och drag i dragstarten. Drag aldrig ut den mer än cirka cm. Känn också efter att startern "greppar" motorns vevaxel innan du drar till i startsnöret. Lite gas kan behöva ges för att motorn skall starta. För att underlätta start av en helt ny motor kan glödstiftet lossas något så att kompressionen i förbränningsrummet minskas. Så fort motorn har startat dras glödstiftet åt igen. Detta gör att motorn blir lättare att dra runt samt att dragstarten skonas. Detta behöver ej göras när motorn väl är inkörd. Mad Force Kruiser 7

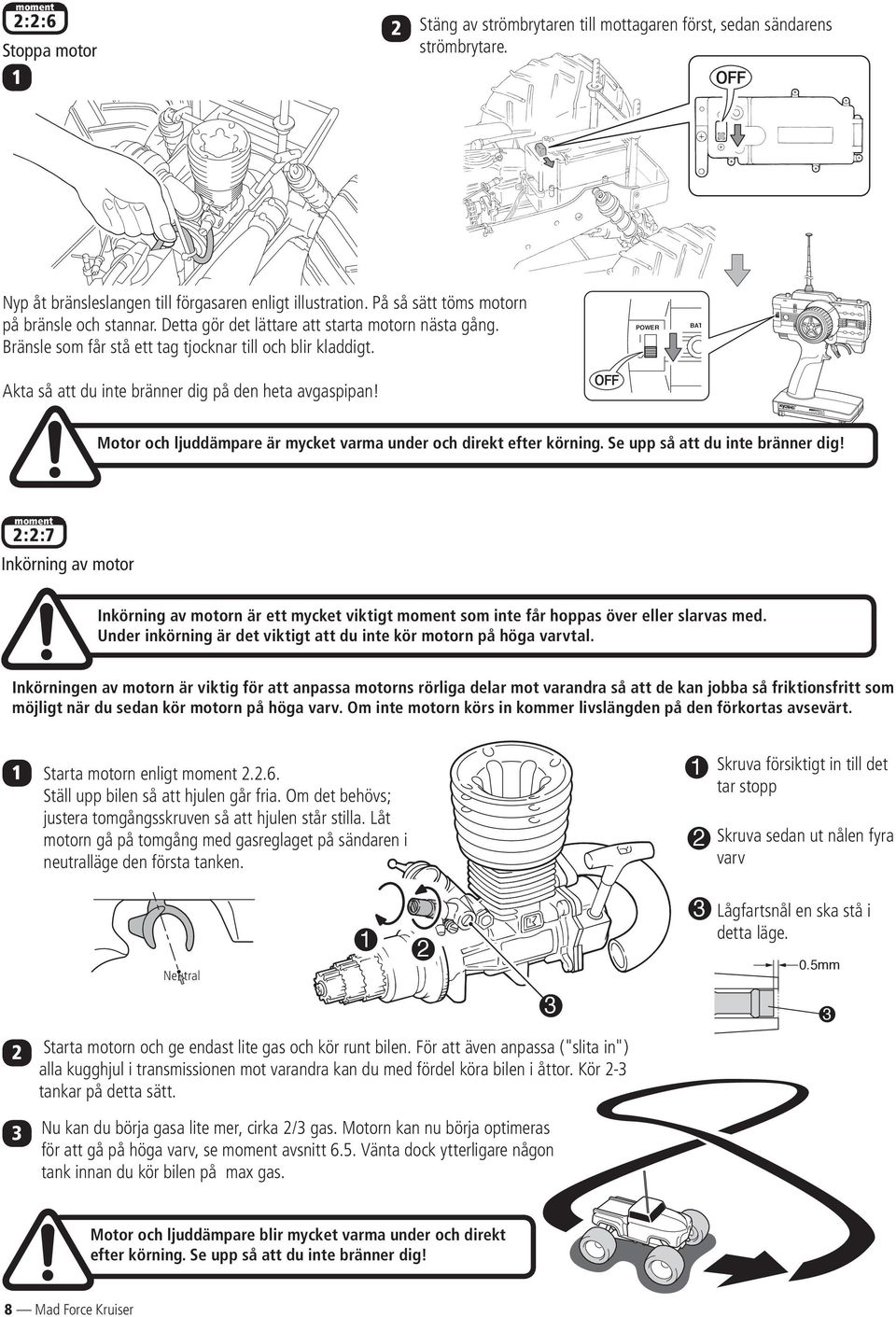

8 THE FINEST RADIO CONTROL MODELS R Digital Proportional Radio Control System PERFEX KT-6 ST.TRIM moment 2:2:6 Stoppa motor 1 2 Stäng av strömbrytaren till mottagaren först, sedan sändarens strömbrytare. OFF Nyp åt bränsleslangen till förgasaren enligt illustration. På så sätt töms motorn på bränsle och stannar. Detta gör det lättare att starta motorn nästa gång. Bränsle som får stå ett tag tjocknar till och blir kladdigt. POWER BAT D/R TH.TRIM Akta så att du inte bränner dig på den heta avgaspipan! OFF Motor och ljuddämpare är mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! moment 2:2:7 Inkörning av motor Inkörning av motorn är ett mycket viktigt moment som inte får hoppas över eller slarvas med. Under inkörning är det viktigt att du inte kör motorn på höga varvtal. Inkörningen av motorn är viktig för att anpassa motorns rörliga delar mot varandra så att de kan jobba så friktionsfritt som möjligt när du sedan kör motorn på höga varv. Om inte motorn körs in kommer livslängden på den förkortas avsevärt. 1 Starta motorn enligt moment Ställ upp bilen så att hjulen går fria. Om det behövs; justera tomgångsskruven så att hjulen står stilla. Låt motorn gå på tomgång med gasreglaget på sändaren i neutralläge den första tanken. 1 2 Skruva försiktigt in till det tar stopp Skruva sedan ut nålen fyra varv Neutral Lågfartsnål en ska stå i detta läge. 0.5mm 3 2 Starta motorn och ge endast lite gas och kör runt bilen. För att även anpassa ("slita in") alla kugghjul i transmissionen mot varandra kan du med fördel köra bilen i åttor. Kör 2-3 tankar på detta sätt. 3 Nu kan du börja gasa lite mer, cirka 2/3 gas. Motorn kan nu börja optimeras för att gå på höga varv, se moment avsnitt 6.5. Vänta dock ytterligare någon tank innan du kör bilen på max gas. Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! 8 Mad Force Kruiser

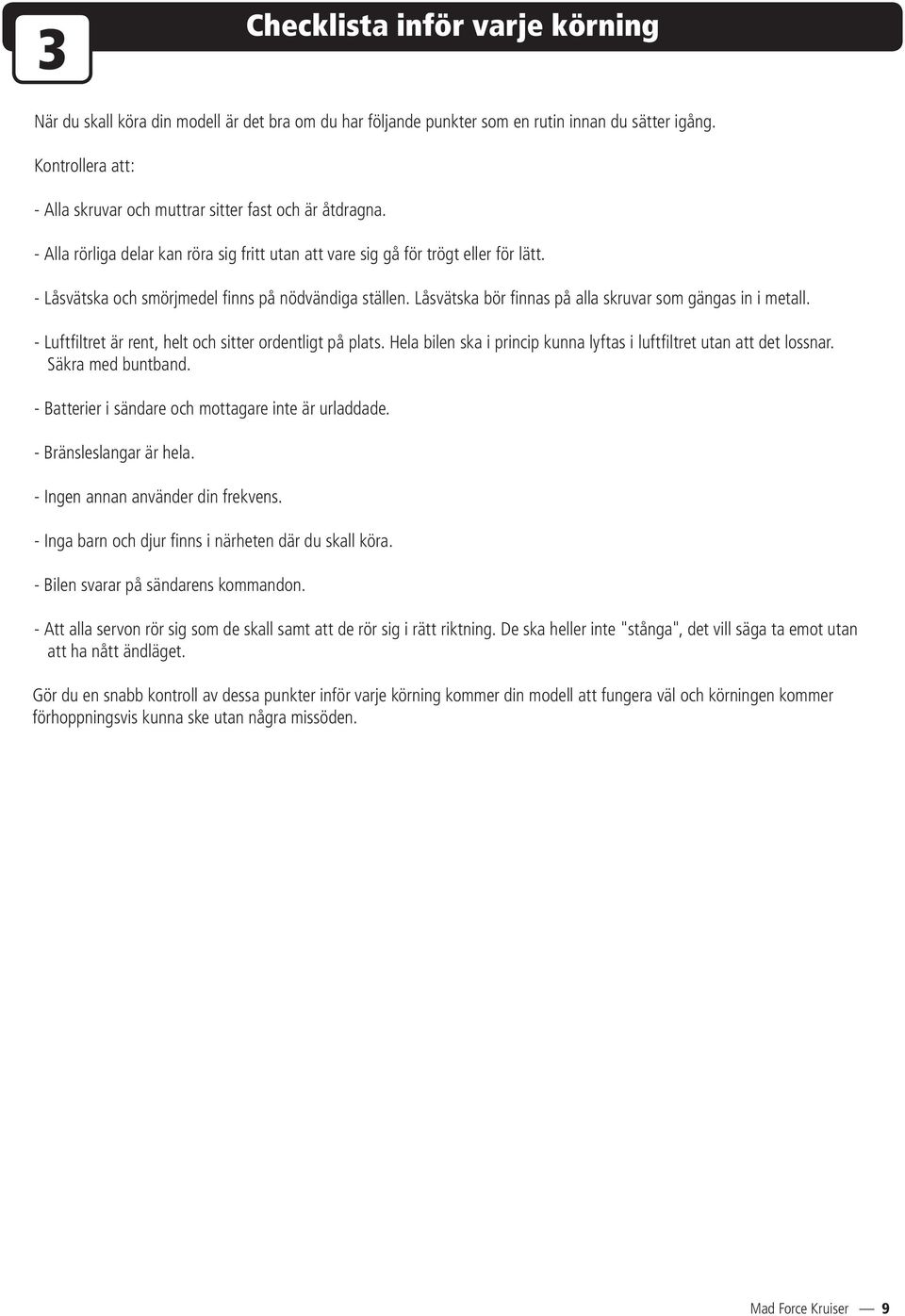

9 3 Checklista inför varje körning När du skall köra din modell är det bra om du har följande punkter som en rutin innan du sätter igång. Kontrollera att: - Alla skruvar och muttrar sitter fast och är åtdragna. - Alla rörliga delar kan röra sig fritt utan att vare sig gå för trögt eller för lätt. - Låsvätska och smörjmedel fi nns på nödvändiga ställen. Låsvätska bör fi nnas på alla skruvar som gängas in i metall. - Luftfi ltret är rent, helt och sitter ordentligt på plats. Hela bilen ska i princip kunna lyftas i luftfi ltret utan att det lossnar. Säkra med buntband. - Batterier i sändare och mottagare inte är urladdade. - Bränsleslangar är hela. - Ingen annan använder din frekvens. - Inga barn och djur fi nns i närheten där du skall köra. - Bilen svarar på sändarens kommandon. - Att alla servon rör sig som de skall samt att de rör sig i rätt riktning. De ska heller inte "stånga", det vill säga ta emot utan att ha nått ändläget. Gör du en snabb kontroll av dessa punkter inför varje körning kommer din modell att fungera väl och körningen kommer förhoppningsvis kunna ske utan några missöden. Mad Force Kruiser 9

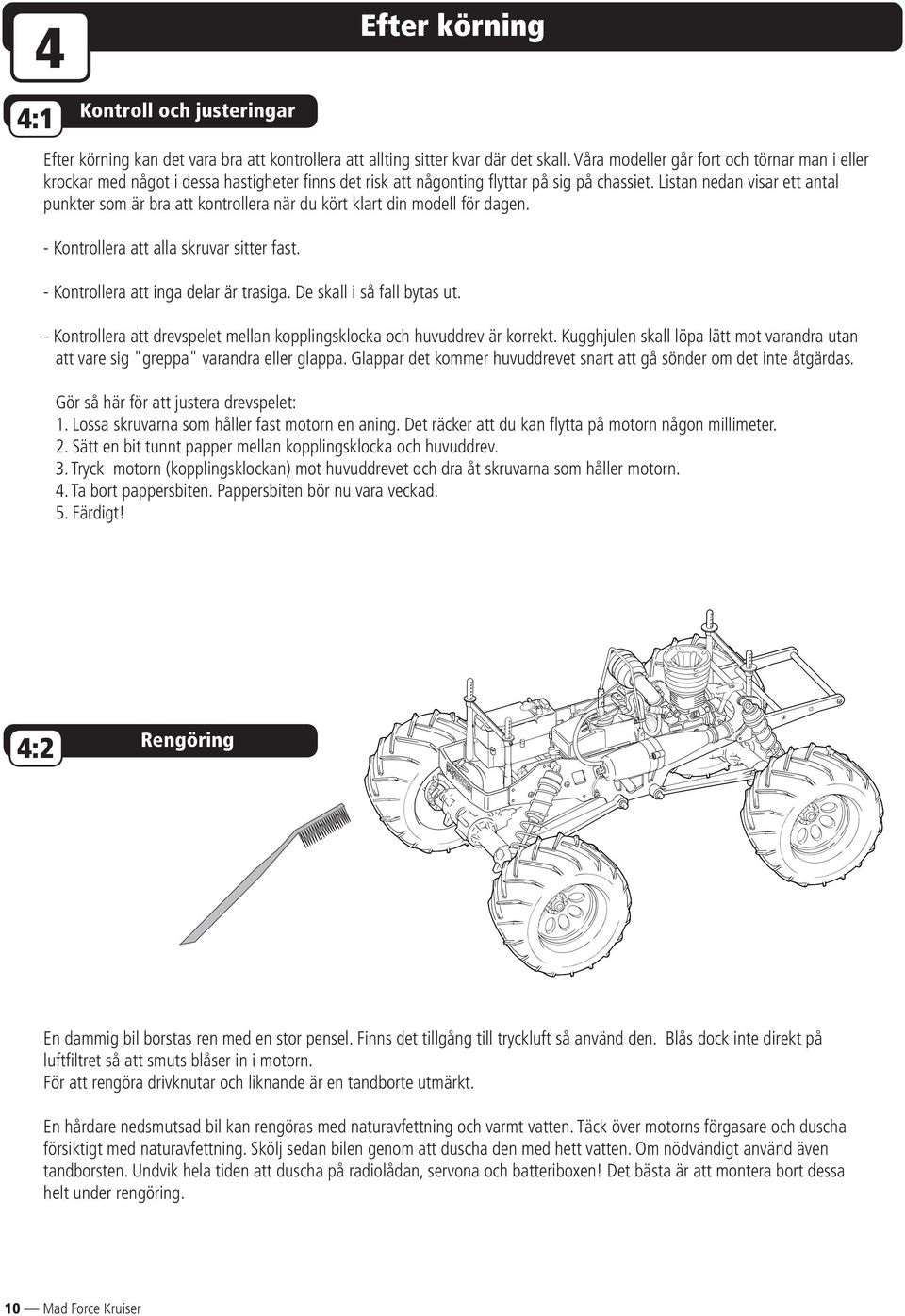

10 4 4:1 Kontroll och justeringar Efter körning Efter körning kan det vara bra att kontrollera att allting sitter kvar där det skall. Våra modeller går fort och törnar man i eller krockar med något i dessa hastigheter fi nns det risk att någonting fl yttar på sig på chassiet. Listan nedan visar ett antal punkter som är bra att kontrollera när du kört klart din modell för dagen. - Kontrollera att alla skruvar sitter fast. - Kontrollera att inga delar är trasiga. De skall i så fall bytas ut. - Kontrollera att drevspelet mellan kopplingsklocka och huvuddrev är korrekt. Kugghjulen skall löpa lätt mot varandra utan att vare sig "greppa" varandra eller glappa. Glappar det kommer huvuddrevet snart att gå sönder om det inte åtgärdas. Gör så här för att justera drevspelet: 1. Lossa skruvarna som håller fast motorn en aning. Det räcker att du kan fl ytta på motorn någon millimeter. 2. Sätt en bit tunnt papper mellan kopplingsklocka och huvuddrev. 3. Tryck motorn (kopplingsklockan) mot huvuddrevet och dra åt skruvarna som håller motorn. 4. Ta bort pappersbiten. Pappersbiten bör nu vara veckad. 5. Färdigt! 4:2 Rengöring En dammig bil borstas ren med en stor pensel. Finns det tillgång till tryckluft så använd den. Blås dock inte direkt på luftfi ltret så att smuts blåser in i motorn. För att rengöra drivknutar och liknande är en tandborte utmärkt. En hårdare nedsmutsad bil kan rengöras med naturavfettning och varmt vatten. Täck över motorns förgasare och duscha försiktigt med naturavfettning. Skölj sedan bilen genom att duscha den med hett vatten. Om nödvändigt använd även tandborsten. Undvik hela tiden att duscha på radiolådan, servona och batteriboxen! Det bästa är att montera bort dessa helt under rengöring. 10 Mad Force Kruiser

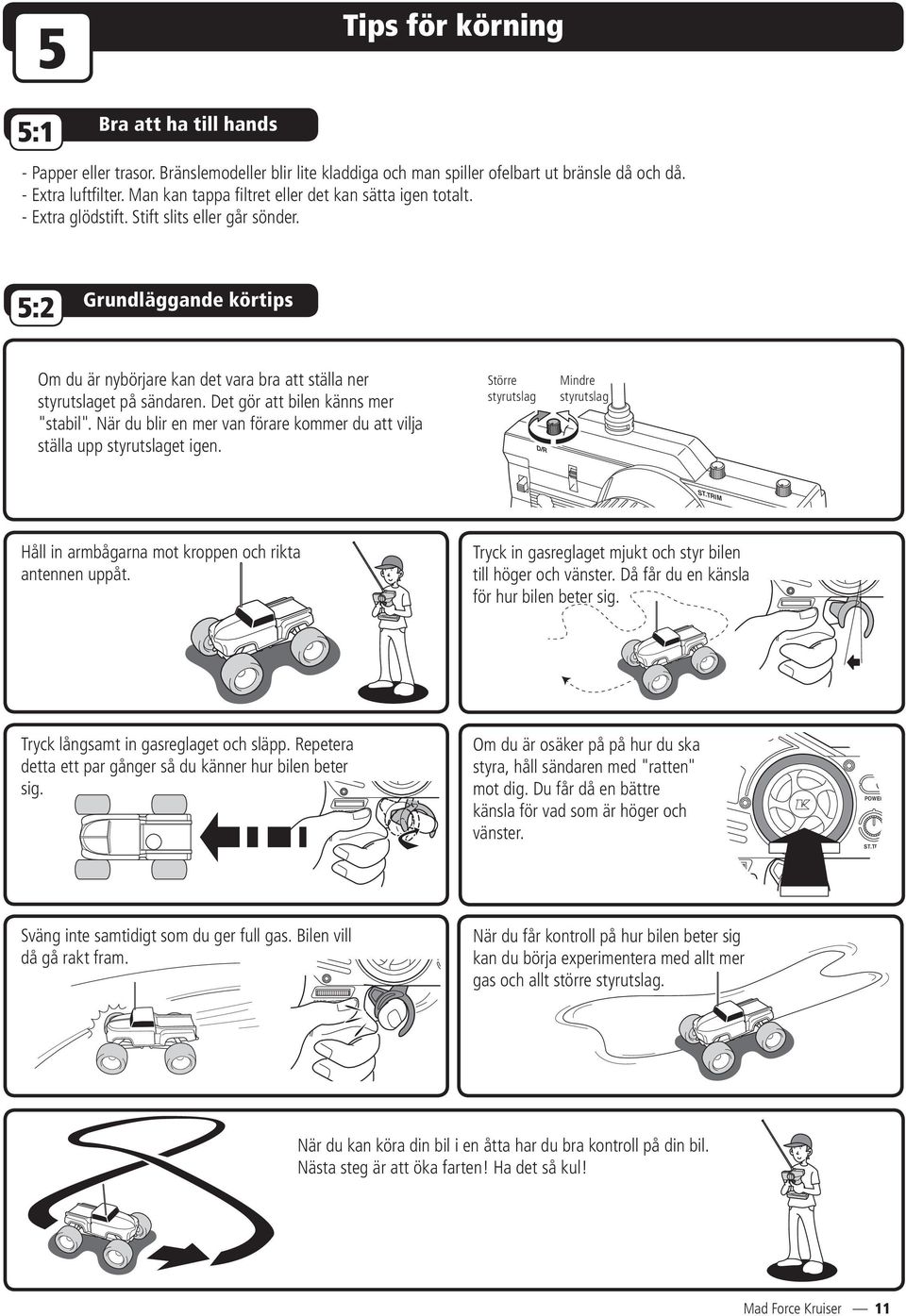

11 5 Tips för körning 5:1 Bra att ha till hands - Papper eller trasor. Bränslemodeller blir lite kladdiga och man spiller ofelbart ut bränsle då och då. - Extra luftfi lter. Man kan tappa fi ltret eller det kan sätta igen totalt. - Extra glödstift. Stift slits eller går sönder. 5:2 Grundläggande körtips Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att bilen känns mer "stabil". När du blir en mer van förare kommer du att vilja ställa upp styrutslaget igen. Större styrutslag D/R Mindre styrutslag ST.TRIM TH.TRIM Håll in armbågarna mot kroppen och rikta antennen uppåt. Tryck in gasreglaget mjukt och styr bilen till höger och vänster. Då får du en känsla för hur bilen beter sig. ST.D/R Tryck långsamt in gasreglaget och släpp. Repetera detta ett par gånger så du känner hur bilen beter sig. ST.D/R Om du är osäker på på hur du ska styra, håll sändaren med "ratten" mot dig. Du får då en bättre känsla för vad som är höger och vänster. ER ON POWER ST.TRIM Sväng inte samtidigt som du ger full gas. Bilen vill då gå rakt fram. När du får kontroll på hur bilen beter sig kan du börja experimentera med allt mer gas och allt större styrutslag. ST.D/R När du kan köra din bil i en åtta har du bra kontroll på din bil. Nästa steg är att öka farten! Ha det så kul! Mad Force Kruiser 11

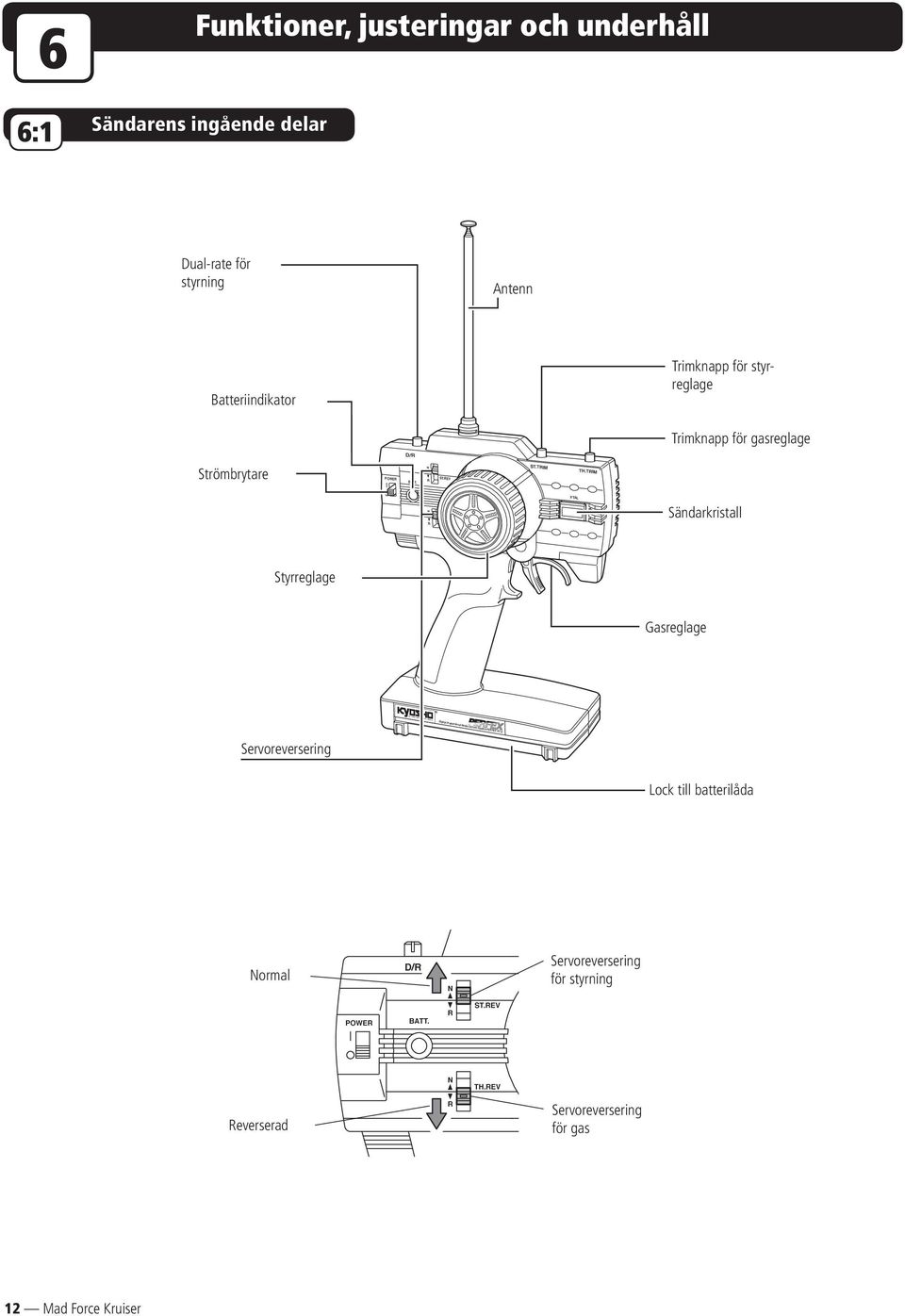

12 THE FINEST RADIO CONTROL MODELS R 6 6:1 Funktioner, justeringar och underhåll Sändarens ingående delar Dual-rate för styrning Antenn Batteriindikator Trimknapp för styrreglage Trimknapp för gasreglage Strömbrytare POWER D/R TH.TRIM N R ST.REV ST.TRIM BATT. X'TAL N R Sändarkristall Styrreglage Gasreglage Digital Proportional Radio Control System PERFEX KT-6 Servoreversering Lock till batterilåda Normal D/R N Servoreversering för styrning POWER BATT. R ST.REV N TH.REV Reverserad R Servoreversering för gas 12 Mad Force Kruiser

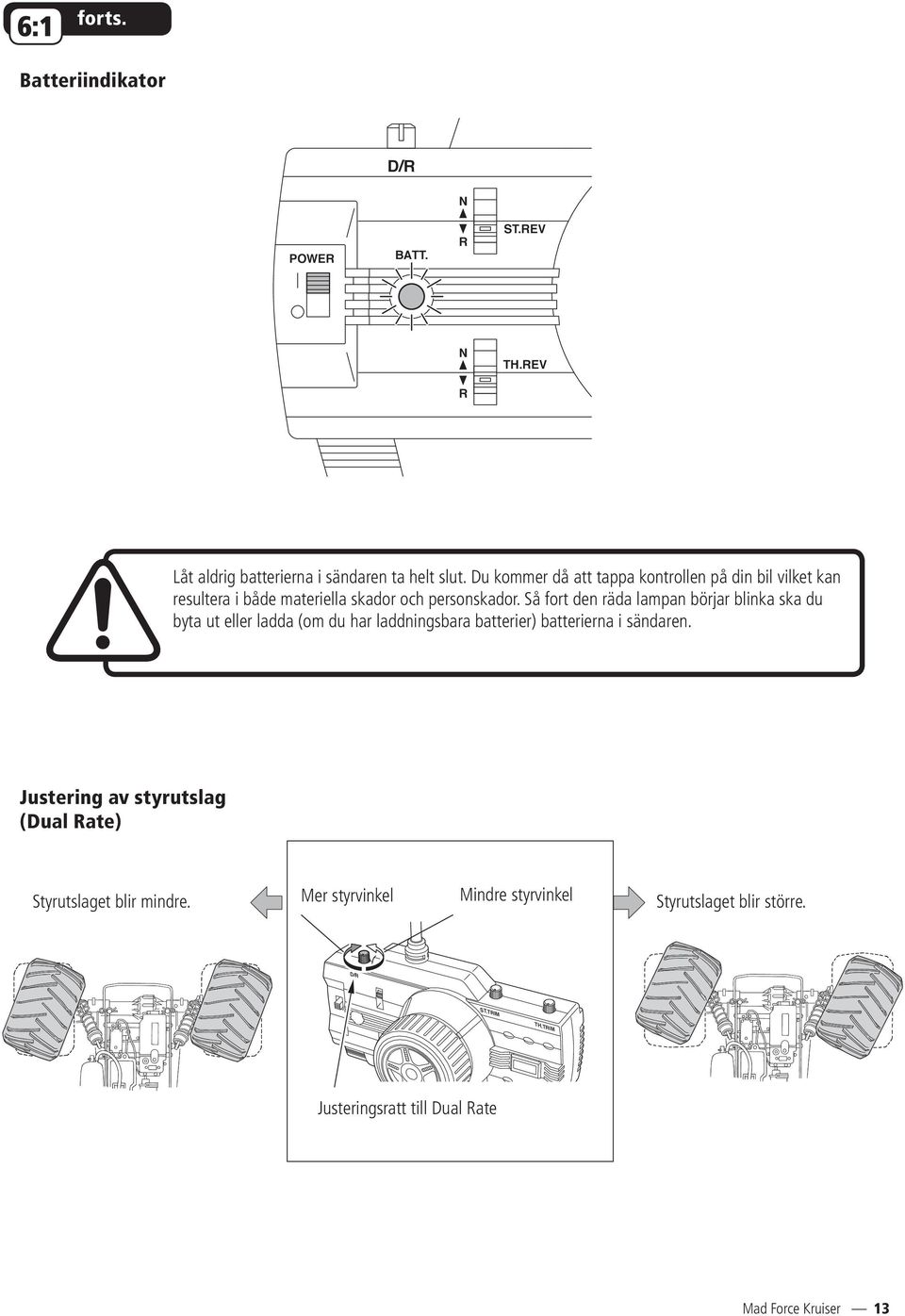

13 TH.TRIM 6:1 forts. Batteriindikator D/R N POWER BATT. R ST.REV N TH.REV R Låt aldrig batterierna i sändaren ta helt slut. Du kommer då att tappa kontrollen på din bil vilket kan resultera i både materiella skador och personskador. Så fort den räda lampan börjar blinka ska du byta ut eller ladda (om du har laddningsbara batterier) batterierna i sändaren. Justering av styrutslag (Dual Rate) Styrutslaget blir mindre. Mer styrvinkel Mindre styrvinkel Styrutslaget blir större. D/R ST.TRIM Justeringsratt till Dual Rate Mad Force Kruiser 13

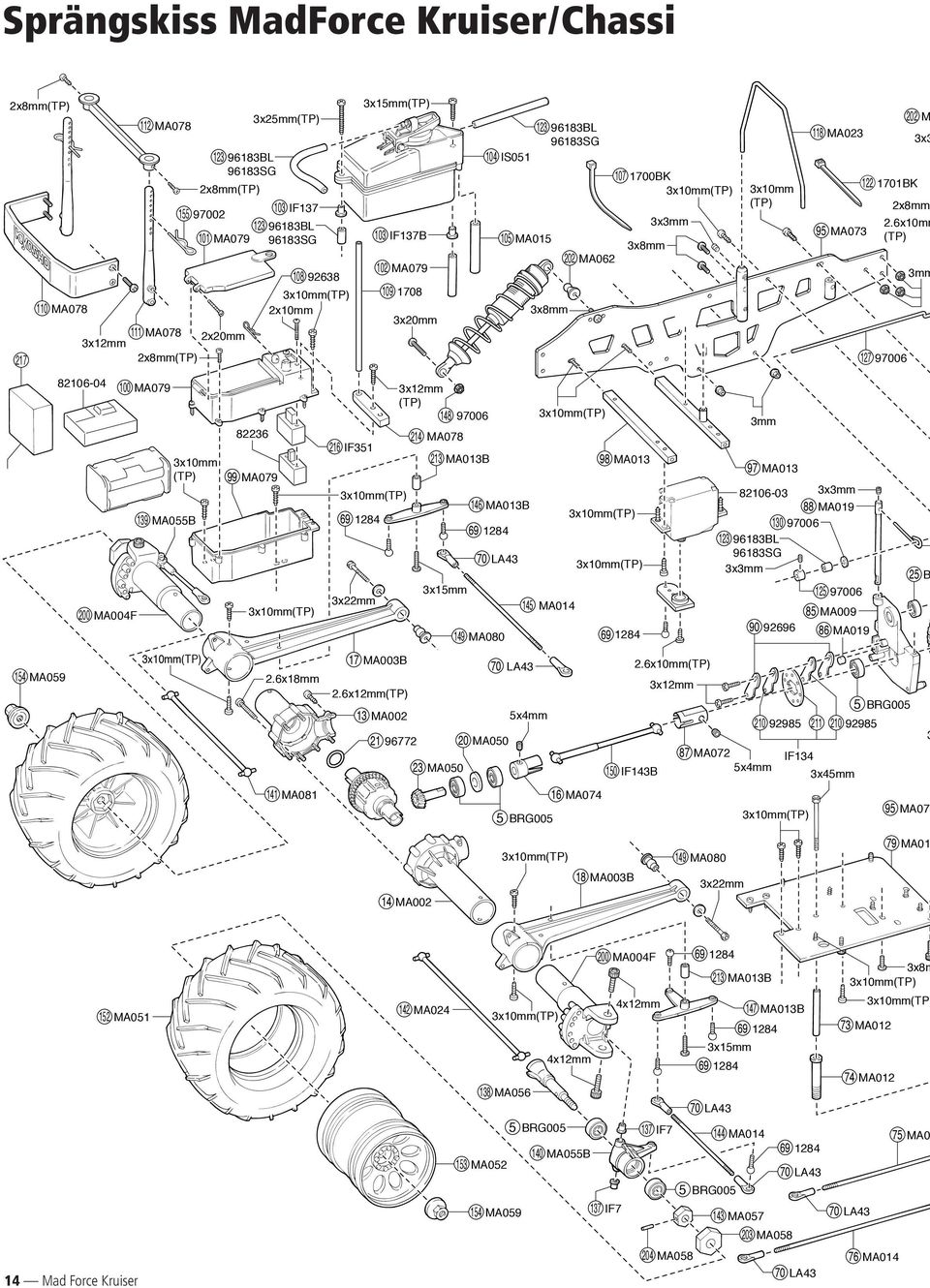

14 14 Mad Force Kruiser Sprängskiss MadForce Kruiser/Chassi BRG005 5 MA MA MA MA MA BL 96183SG 123 IF BL 96183SG 123 IF137B 103 MA MA MA MA01 79 MA MA BL 96183SG MA BRG005 5 MA055B 140 MA055B 139 MA MA MA MA MA LA43 70 LA MA013B 146 MA013B 213 MA MA078 2x8mm(TP) 2x8mm(TP) 3x25mm(TP) 3x15mm(TP) 2x8mm(TP) 3x20mm 3x8mm 3x12mm (TP) 3x10mm (TP) 3x12mm x20mm 2.6x12mm(TP) 2.6x18mm 4x12mm 4x12mm 3x15mm 3x22mm 3x15mm 3x22mm 3x45mm 3x8m 2x10mm 2.6x10mm(TP) 3x12mm 5x4mm 2x8mm 2.6x10mm (TP) 3x10mm (TP) 3x3mm 3mm 3 3mm 3x3 3x3mm 3x3mm x4mm 112 MA MA MA BK 107 IS MA003B LA LA43 70 LA43 70 MA MA013B 147 MA MA LA IF MA0 75 MA003B 18 MA BL 96183SG 123 MA B MA MA MA IF143B MA BRG005 5 MA BRG005 5 IF7 137 IF MA MA004F 200 MA MA MA MA004F 200 MA IF MA058 MA MA013B 213 MA M MA x8mm MA BK 122

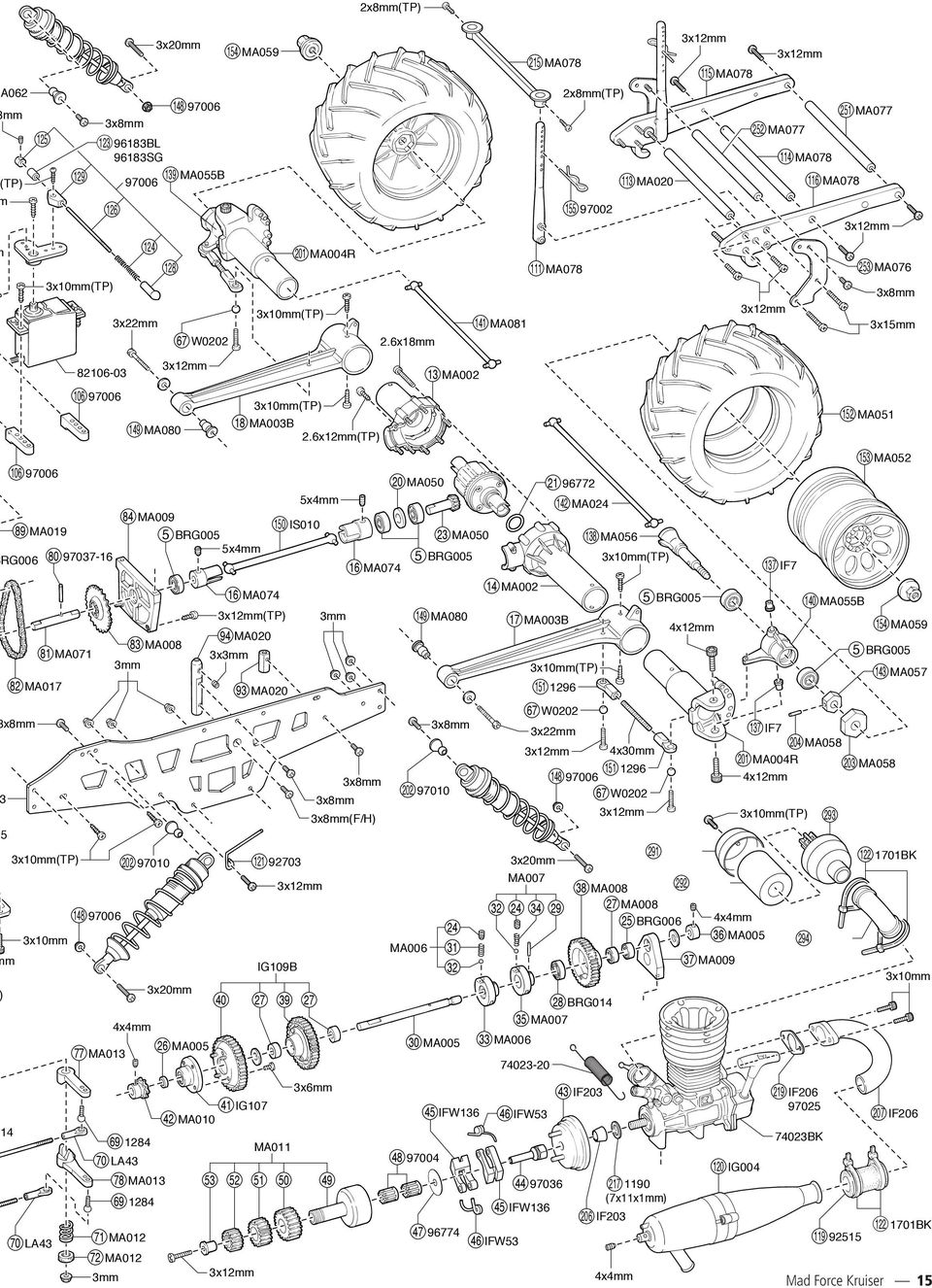

15 Mad Force Kruiser 15 5 MA BRG005 5 MA MA W W MA IG MA MA W MA MA MA MA MA LA MA MA MA MA MA MA MA MA MA IF x8mm(TP) 2.6x12mm(TP) 2.6x18mm m 3x10mm 3x20mm 4x4mm 3x6mm 3x12mm 3mm 3x12mm 3mm 4x12mm 3x22mm 4x12mm 4x4mm 3x10mm 3x12mm 4x30mm 4x4mm 3x12mm 3x8mm 3x8mm 3x8mm 3x8mm 3x8mm(F/H) 3x20mm 3x20mm 5x4mm 5x4mm 3x12mm(TP) TP) 3x22mm 3x12mm 3x8mm 3x3mm x8mm mm 3mm MA LA RG006 MA IG109B BK 122 MA MA BRG MA IS MA003B 18 MA MA003B 17 MA MA MA MA MA004R 201 MA004R 201 BRG005 5 MA MA MA MA MA BRG MA MA MA MA MA MA BRG005 5 BRG005 5 MA MA MA MA055B 140 MA055B 139 IF MA MA MA MA IF BK MA058 MA A x15mm 3x12mm 3x12mm 3x12mm 3x12mm 2x8mm(TP) IFW53 46 IFW IFW53 46 IF BK IF IG IFW MA MA BL 96183SG 123 MA IF203 (7x11x1mm)

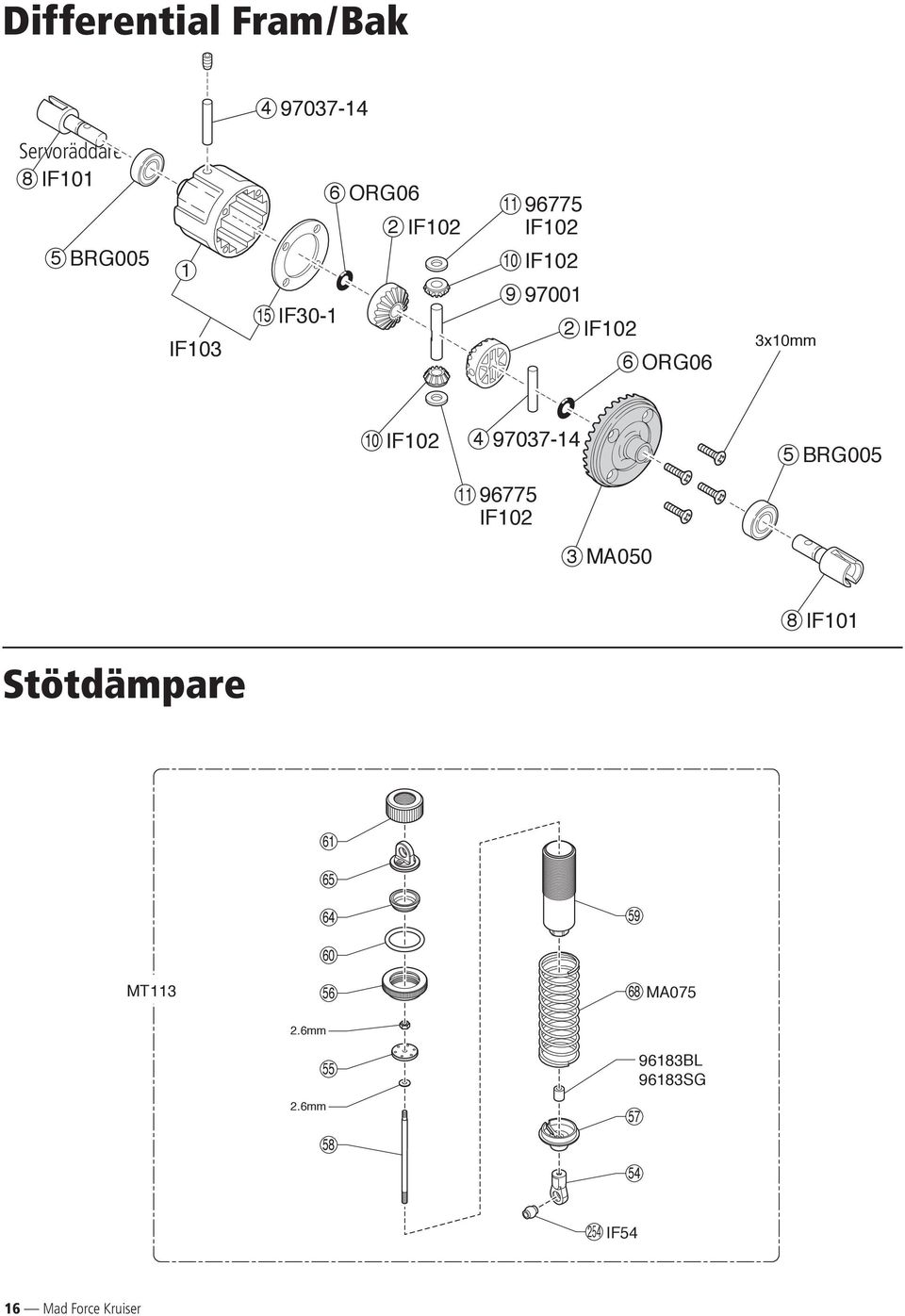

16 Differential Fram/Bak Servoräddare 8 IF101 5 BRG005 1 IF IF30-1 ORG06 2 IF IF IF IF102 6 ORG06 3x10mm 10 IF BRG IF102 3 MA050 8 IF101 Stötdämpare XXXXXXX 61 XXXXXXX 65 XXXXXXX XXXXXXX MT113 XXXXXXX 60 XXXXXXX MA mm XXXXXXX mm XXXXXXX BL 96183SG 57 XXXXXXX 54 XXXXXXX 254 IF54 16 Mad Force Kruiser

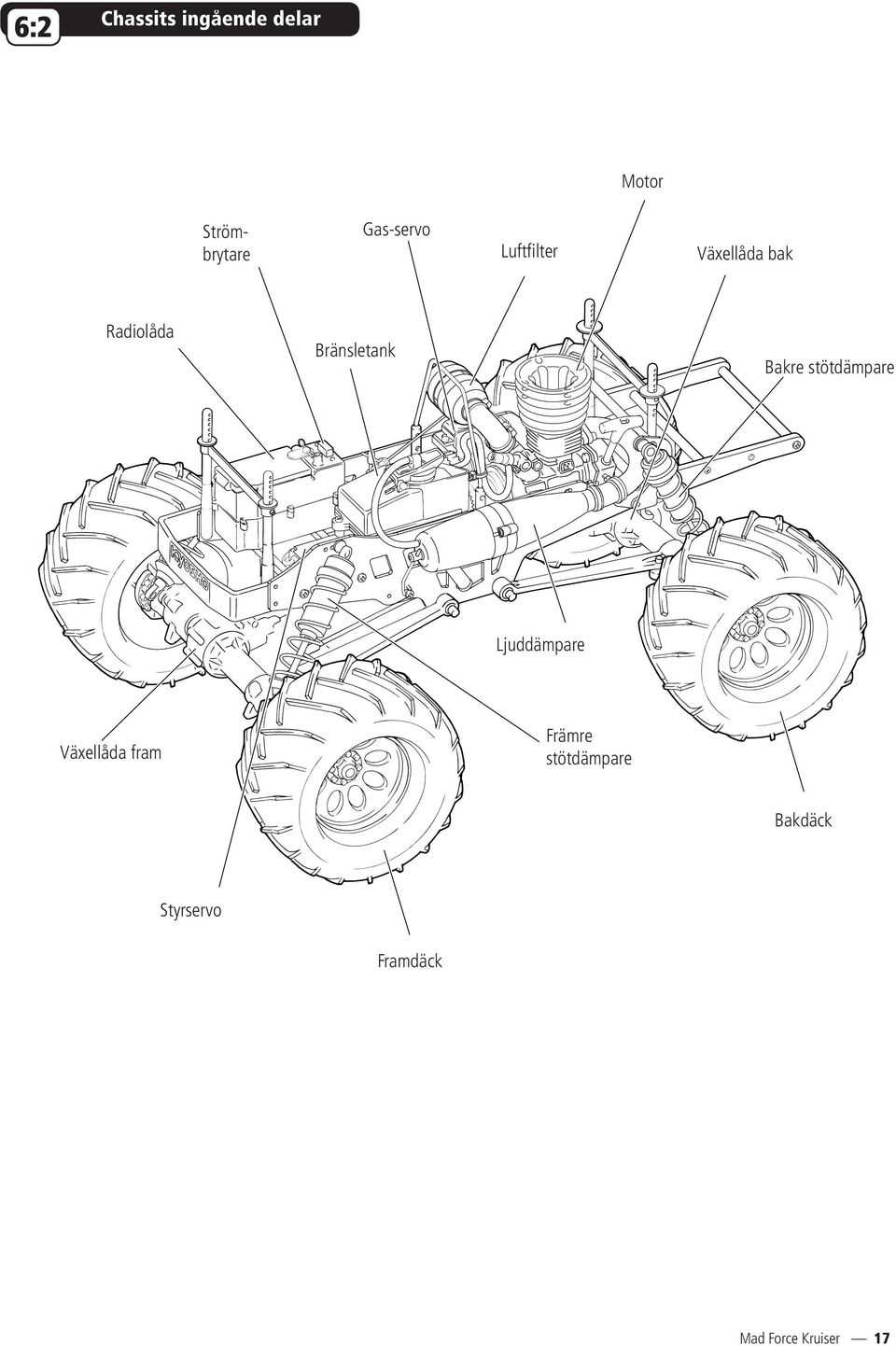

17 6:2 Chassits ingående delar Motor Strömbrytare Gas-servo Luftfi lter Växellåda bak Radiolåda Bränsletank Bakre stötdämpare Ljuddämpare Växellåda fram Främre stötdämpare Bakdäck Styrservo Framdäck Mad Force Kruiser 17

18 6:4 Motorns ingående delar Glödstift Tomgångsskruv. Justerar öppningen på förgasaren under tomgång. Förgasare. Blandar bränsle och luft. Dragstart. Högfartsnål. Justerar mängden bränsle som går in i förgasaren. Gasreglage. Bestämmer mängden luft/ bränsle-blandning som går in i motorn. Lågfartsnål. Reglerar blandningsförhållandet mellan luft/ bränsle vid tomgång och lägre varvtal. 6:5 Motorns grundinställning 1 Skruva försiktigt in högfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 2 Skruva ut högfartsnålen motsols cirka 4 varv. 3 Skruva försiktigt in lågfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 0.5mm :6 Finjustering av motor 3 moment 6:6:1 Optimering av lågfartsnålen Observera avgasrök och ljud när du ger motorn gas från tomgång (stillastående). 18 Mad Force Kruiser Mycket rök och bluddrande ljud. Motorns varvtal kanske till och med avtar och motorn stannar helt. Ingen rök. Motorn varvar upp och/eller stannar abrupt. Luft/bränsleblandning för fet. Skruva in lågfartsnålen 1/8 varv och repetera hela momentet igen. Luft/bränsleblandning för tunn. Skruva ut lågfartsnålen 1/8 varv och repetera hela momentet igen.

19 moment 6:6:2 Optimering av högfartsnålen Starta motorn och kör en stund så att den blir genomvarm. Kör bilen rakt fram och observera farten och varvtalet på motorn. Skruva in högfartsnålen 1/8 varv och kör igen. Varvtalet bör öka. Repetera steg 2 och 3 tills en så hög hastighet som möjligt erhålls. När du ställer in din motor får det aldrig sluta att "blåryka" ur avgasröret. Kommer det ingen synlig blå rök betyder det att motorn får för lite smörjning. Skruva då genast ut högfartsnålen så att det kommer synlig rök igen. Det är bättre för motorn att köra med lite för fet blandning än tvärtom. 6:8 Förvaring När du skall förvara din bil under en längre period rekommenderar vi att du gör följande: - Töm ut allt bränsle ur tank och alla slangar. Bränslet kommer annars med tiden att bli tjockt som sirap och orsaka en del extrajobb när du skall köra din modell nästa gång. - Droppa i ett par droppar after-run-olja i förgasare och cylinder. Drag runt motorn ett par varv för att jobba runt oljan överallt. - Ta ur alla batterier ur sändare och mottagare. Batterierna kan i värsta fall börja läcka under tiden bilen förvaras. - Rengör din modell grundligt. Det är mycket roligare att börja köra bilen nästa gång om den är ren och fi n. - Ställ gärna upp bilen på något så att hjulen går fria. På så sätt undviks att hjulen får en "sula". - Förvara inte din bil där det fi nns råttor och möss. De älskar bränsleslangar och fi lterinsatser! Mad Force Kruiser 19

20 7:3 ReadySet Box GP READYSET BOX GP ETT OUMBÄRLIGT KOMPLEMENT TILL DIN BRÄNSLEMODELL ReadySet GP boxen innehåller alla viktiga komponenter såsom startutrustning, verktyg m.m. Boxens design gör att den fungerar utmärkt som verktygslåda för att enkelt samla de tillbehör samt reservdelar du behöver ha tillgång till vid körning. ReadySet GP Boxen är helt enkelt det självklara komplementet till alla bränsledrivna modeller. Tankfl aska 250 ml Model Technics BigBang bränsle BigBang bränsle är speciellt framta get för motorer med hög uteffekt. Använder du annat bränsle finns risken att du får en svårinställd och svår star tad motor, motorns livslängd kan drastiskt förkortas och eventuell reklamationsrätt mot fabrikationsfel förverkas. Laddare till glödenhet Stjärnskruvmejslar i storlekarna 1 och 2. Glödenhet 2250 mah Glödstiftkors Bränslefi lter Sexkantsnycklar 7:4 Övrig utrustning Glödtändare Mad Force Kruiser

21 7:5 Skruvtabell Nr Dimension Antal No. Size (mm) Quantity Maskinskruv liten skalle (M) Round Head Screw x6 2x8 2x10 2x15 5 each x8 2.6x10 2.6x12 2.6x14 5 each x4 3x6 3x8 3x10 3 x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x24 3x26 3x28 5 each Maskinskruv stor skalle (M) Bind Screw x4 2.6x6 2.6x8 2.6x12 5 each x4 3x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x25 3x28 3x30 5 each x15 4x18 4x20 4x22 5 each Maskinskruv försänkt (M FX) Flat Head Screw x8 2.6x10 2.6x12 2.6x14 5 each x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x8 4x10 4x15 4x20 5 each x22 3x24 3x26 3x28 5 each x30 3x32 3x34 3x35 5 each Insexskruv (M) Cap Screw x8 2x10 2x12 2x14 2 each x8 2.6x10 2.6x12 2.6x14 2 each x8 3x10 3x12 3x14 2 each x15 3x16 3x18 3x20 2 each x25 3x30 3x35 3x40 2 each x10 4x15 4x20 2 each x25 4x28 4x30 2 each x35 4x40 4x45 2 each Nr Dimension Antal No. Size (mm) Quantity Självgängande skruv (TP) liten skalle Round Head Self-Tapping Screw x4 2x6 2x8 2x10 5 each x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x25 3x30 3x35 5 each x14 2.6x15 2.6x16 2.6x18 5 each Självgängande skruv (TP) stor skalle Bind Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x10 4x15 4x18 5 each Sjävgängande skruv försänkt (TP FX) Flat Head Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x15 4x20 4x25 5 each Maskinskruv Insex med fläns (M) Flanged Cap Screw x6 3x8 3x10 2 each x8 4x10 4x12 2 each Maskinskruv kullerförsänkt (M FXS) RT/H Screw x8 2x10 10 each Maskinskruv insex (M) Set Screw x6 3x12 3x14 3x16 3 each x3 3x4 3x5 3x10 3 each x4 4x5 4x8 4x12 3 each x4 5x5 5x6 3 each x30 5x40 3 each Nr Dimension Antal No. Size (mm) Quantity Mutter Nut 1171 M2 M each 1172 M each Mutter med fläns Flanged Nut 1174 M3 10 each 1175 M4 10 each Mutter med nylonlåsning (nyloc) Nylon Nut 1177 M2.6 5 each 1178 M3 5 each 1179 M4 5 each Mutter med nylonlåsning lågprofil (nyloc) Nylon Nut lowprofile 1183 M3 5 each Mutter med nylonlåsning & fläns Flanged Nylon Nut 1180 M4 5 each Planbricka Washer mm 2.6mm 3mm 10 each mm 5mm 10 each C-clips E-Clips 1380 E each 1381 E each 1382 E each 1383 E each 1384 E each 1385 E each 1386 E each 1387 E7.0 6 each 1390 E each SIL0100 Silicone Oil (100) SIL0600 Silicone Oil (600) SIL4000 Silicone Oil (4000) SIL0150 Silicone Oil (150) SIL0700 Silicone Oil (700) SIL5000 Silicone Oil (5000) SIL0200 Silicone Oil (200) SIL0800 Silicone Oil (800) SIL6000 Silicone Oil (6000) SIL0250 Silicone Oil (250) SIL0300 Silicone Oil (300) SIL0350 Silicone Oil (350) for shocks. SIL0900 Silicone Oil (900) SIL1000 Silicone Oil (1000) SIL1100 Silicone Oil (1100) for shocks. SIL7000 Silicone Oil (7000) SIL10000 Silicone Oil (10000) SIL20000 Silicone Oil (20000) for diffs. SIL0400 Silicone Oil (400) SIL1200 Silicone Oil (1200) SIL30000 Silicone Oil (30000) SIL0450 Silicone Oil (450) SIL1300 Silicone Oil (1300) SIL40000 Silicone Oil (40000) SIL0500 Silicone Oil (500) SIL0550 Silicone Oil (550) SIL2000 Silicone Oil (2000) SIL3000 Silicone Oil (3000) for diffs. SIL50000 Silicone Oil (50000) SIL Silicone Oil (100000) Mad Force Kruiser 21

22 8 Reservdelar No Benämning Antal MA002 Differential Hosing x 1 MA003B Suspension Arm Set (MAD FORCE KRUISER) x 1 MA004F Front Hub Carrier 200 x 2 MA004R Rear Hub Carrier 201 x 2 MA005 Axel växellåda 3-Speed Shaft x 1 MA006 2-stegs sats 2-Speed Cam Set x 1 MA007 3-stegs sats 3-Speed Cam Set x 1 MA008 H-drev växel 3 3rd Spur Gear x 1 MA009 Center Bulk Set x 1 MA010 Sprocket (11T) 42 x 1 MA011B Kopplingsklocka Clutch Bell (For 3 Speed Assembly) x 1 MA012 Servo Saver Shaft Set x 1 MA013B Steering Crank Set x x x 2 MA014 Steering Rod Set 70 x x 4 4x30mm 4x30mm Set Screw x 2 MA015 Under Plate x 1 MA017 Drive Chain 82 x 1 MA019 Brake Cam Set x 1 MA020 Chassis Joint Set x x 1 MA023 Roll Bar 118 x 1 MA024 Swingshaft (L=114mm) 142 x 1 MA050 Steel Differential Bevel Set x 1 MA051 Tire x 2 MA052 Wheel 153 x 2 MA055B Knuckle Arm (L R/MAD FORCE KRUISER) x 1 MA056 Wheel Shaft 138 x 2 MA057 Wheel Stopper 143 x 4 MA058 Wheel Stopper Pin x 4 MA059 Wheel Nut 154 x 4 MA071 Sprocket Shaft (MAD FORCE KRUISER) x 1 MA072 5x4mm Brake Joint Cup (MAD FORCE KRUISER) 87 x 1 5x4mm Set Screw x 1 MA073 BK Side Plate (2pcs/MAD FORCE KRUISER) 95 x 2 MA074 5x4mm 16 x 1 5x4mm Set Screw x 1 MA075 MA076 BK MA077 MA078 MA079 MA080 MA081 Joint (8-20mm/1pcs) Shock Spring (8-1.5/L=75/2pcs) Rear Shock Stay (MAD FORCE KRUISER) Strut Bar (MAD FORCE KRUISER) x 1 Bumper, Body Mount Set (MAD FORCE KRUISER/MA022B) x x 4 Receiver Box Set (MAD FORCE KRUISER/IF17) Beam Pivot (4pcs/MAD FORCE KRUISER) Swingshaft (L=84.5/2pcs/BS45) 68 x x x x x x x 4 No Benämning MAB071 Painted Complete Body Shell Set (MAD FORCE KRUISER) Clear Body Set (MAD FORCE KRUISER) MAB072 Clear Body Set (MAD FORCE KRUISER) 8x16x5mm BRG005 8x16x5mm Ball Bearing 6x12x4mm BRG006 6x12x4mm Ball Bearing 10x15x4mm BRG014 10x15x4mm Ball Bearing IF7 Knuckle Arm Collar IF30-1 Differential Case Packing Kula 6.8mm IF54 6.8mm Ball (2pcs) IF101 Differential Shaft Set IF102 Differential Bevel Set IF103 Differential Case IF133 Brake Disk IF134 Brake Disk Set IF137-1 Antiribration Rubber 156 x x 1 5 x 2 25 x 2 28 x x 4 15 x x x 2 2 x x x 2 15 x x x x 4 Masking Sheet x 1 IF143B Center Shaft (L=95/1pcs) 150 x 1 IF203 IF206 Flywheel (for GX21/Collet) Manifold (GS2#/GX21/GXR28) x x 1 IF351 Silicone Switch Boots (1pcs/MP777/ST-RR) 216 x 1 IFW53 Kopplingsfjäder 3PC Clutch Spring (1.00) 46 x 3 IFW136 Kopplingsbackar aluminium 3PC Aluminum Clutch Shoe 45 x 3 IG004 Ljuddämpare GT Muffler 120 x 1 IG107 Envägslager Oneway (For 2 Speed Assembly) 41 x 1 IG109B Drev 2nd växel 43/46T Gear Set (For 2 Speed Assembly) x 1 27 x 2 IS010 Swingshaft (128L) 150 x 2 IS051 Fuel Tank (150cc/ST-R) 104 x 1 LA43 Kulledshus 5.8mm 5.8mm Ball End (12pcs) 70 x 12 MT Shock Set (MFR) x 2 2.6mm Washer x 2 2.6mm Nut x 2 ORG06 Silicone O-ring (P6 / Orange) 6 x 15 W0202 Stålkula 6,8mm 6.8mm Still Ball (10pcs) 67 x Washer (7x11x0.5/1.0 3 each) 1284 Kula M3, 5.8mm 5.8mm Pillow Ball 69 x Kulledshus 6,8 mm 6.8mm Ball End 151 x BK Color Strap (S / Black) 18pcs 107 x BK Color Strap (M / Black) 18pcs 122 x Color Antenna (Black Cap) 109 x Throttle Return Spring (for GX21) 74023BK Motor GX21 Svart kyltopp GX21 Engine (Black Head) Glödstift G-Glow G Glow Plug (74904) Transmitter Antenna (KT-6) (MA063) Antal 22 Mad Force Kruiser

23 Antal Antal High Torque Servo (KS102BK) Servo Gear Set (KS102BK) KR-1NBK Receiver (KR-1NBK) Switch (PERFEX) Luftfilter 1:8 HD Air Cleaner Luftfilter foam, 1-pack HD Air Cleaner Sponge Luftfilter foam, 4-pack HD Air Cleaner Sponge Muffler Joining Pipe (for 21/2pcs) Snap Pin Brake Disk Pad (2pcs) Muffler Stay Hard Brake Lining (Non Asbestos/4pcs) 96183BL Color Silicone Tube (2.3x1000/Blue) (1790BL) 96183SG Color Silicone Tube (2.3x1000/Smoke Grey) (1790SG) x x x x x x x x x x Shims 13x16mm 13x16x0.15mm Shim SUS (10pcs) Schims 5x20x0,2mm 5x20x0.2mm Shim (5pcs) Schims 4x10x0,15mm 4x10x0.15mm Shim (10pcs) Bevel Shaft (4x27mm/6pcs/BS107) Body Pin (1.6mm/10pcs/FM29) Clutch Bearing Linkageset Linkage Set (for GP cars) Pivot 6.8mm 6.8mm Pivot (M3/10mm Flanged/H=9.5/4pcs) Gasket for Manifold (GP20/Non Asbestos/5pcs/6592) Pilot Shaft (MAD FORCE KRUISER) Pin (2.6x14mm/10pcs/IF39) Pin (2.6x16mm/10pcs/BS52) 21 x x 5 11 x 10 9 x x x x x x x x x 1 44 x 1 4 x x 10 Antal Antal 1710V IF211 IF Special Antenna Holder 2 Fuel Filter TCD Gear Oil Engine Mount Spacer (T=1.0/2pcs) (M&L/Red/9-1.6/L=95), Aluminum made, Rubber Cap included. Shuts out dirt from fuel Required for installing engines from other manufacturers. IF (M&L/Light Blue/10-1.4/L=95) IF (M&L/Blue/10-1.6/L=95) IF (M&L/Green/11-1.4/L=95) IF (M&L/Light Green/11-1.6/L=95) IF (M&L/Purple/12-1.6/L=95) IF (M&L/White/13-1.6/L=95) IF (S/Light Blue/7-1.4/L=70) IF (S/Blue/7-1.6/L=70) IF (S/Green/8-1.4/L=70) IF (S/Light Green/8-1.6/L=70) IF IF (S/White/10-1.6/L=70) Kopplingsfjäder hard IFW53H 3PC Clutch Spring (1.10) Kopplingsfjäder medium IFW53M 3PC Clutch Spring (0.95) Kopplingsfjäder soft IFW53S 3PC Clutch Spring (0.90) Svänghjulsmutt.3PC IFW54B 3PC Flywheel Nut (For SG Shaft/1pcs/IFW54) Drevsats TCD IFW117 TCD Gear Set IFW117 Olja TCD -01 TCD Gear Oil Bromsskiva IFW122 SP Brake Disk IFW339 IS IS IS (S/Purple/9-1.6/L=70) Kopplingsb. 3pc HD 3PC HD Aluminum Clutch Shoe IS (M/Light Blue/8-1.4/L=84) (M/Blue/8-1.6/L=84) IS (M/Green/9-1.4/L=84) (M/Light Green/9-1.6/L=84) (M/Purple/10-1.6/L=84) 46 instead of instead of instead of 46. Required for installing engines from other manufacturers. LSD For TCD Gear. Highly polised Brake Disk. 45 instead of 45. Mad Force Kruiser 23

24 8: BL Optiondelar 96183SG Hard Brake Lining (Non Asbestos/4pcs) Color Silicone Tube (2.3x1000/Blue) (1790BL) Color Silicone Tube (2.3x1000/Smoke Grey) (1790SG) 210 x x x Pin (2.6x16mm/10pcs/BS52) 80 x 10 Antal Antal 1710V IF211 IF IF (M&L/Blue/10-1.6/L=95) IF (M&L/Green/11-1.4/L=95) IF (M&L/Light Green/11-1.6/L=95) IF (M&L/Purple/12-1.6/L=95) IF (M&L/White/13-1.6/L=95) IF (S/Light Blue/7-1.4/L=70) IF IF Special Antenna Holder 2 Fuel Filter TCD Gear Oil Engine Mount Spacer (T=1.0/2pcs) (M&L/Red/9-1.6/L=95) IF (M&L/Light Blue/10-1.4/L=95) (S/Blue/7-1.6/L=70) (S/Green/8-1.4/L=70), Aluminum made, Rubber Cap included. Shuts out dirt from fuel Required for installing engines from other manufacturers. IF IF IF (S/White/10-1.6/L=70) Kopplingsfjäder hard IFW53H 3PC Clutch Spring (1.10) Kopplingsfjäder medium IFW53M 3PC Clutch Spring (0.95) Kopplingsfjäder soft IFW53S 3PC Clutch Spring (0.90) Svänghjulsmutt.3PC IFW54B 3PC Flywheel Nut (For SG Shaft/1pcs/IFW54) Drevsats TCD IFW117 TCD Gear Set IFW117 Olja TCD -01 TCD Gear Oil Bromsskiva IFW122 SP Brake Disk IFW339 IS IS IS (S/Light Green/8-1.6/L=70) (S/Purple/9-1.6/L=70) Kopplingsb. 3pc HD 3PC HD Aluminum Clutch Shoe IS (M/Light Blue/8-1.4/L=84) (M/Blue/8-1.6/L=84) IS (M/Green/9-1.4/L=84) (M/Light Green/9-1.6/L=84) (M/Purple/10-1.6/L=84) 46 instead of instead of instead of 46. Required for installing engines from other manufacturers. LSD For TCD Gear. Highly polised Brake Disk. 45 instead of 45. OPTIONAL PARTS Antal IS (M/White/11-1.6/L=84) Kulledshus 5.8mm 70 LA43H 5.8mm Ball End (Hard/12pcs) instead of MAT001 Twin Rib Tire Set instead of 152. O.S.21RG-X MAW007 Engine Mount (for O.S. 21RG) When Mounting O.S.21RG-X O.S.21RG-X P MAW008 Bell Guide (for P Shaft) When Mounting O.S.21RG-X (P) 1 MAW009 Aluminum Seering Crank Aluminum made (complete set). 1 MTW01 Wheel Stopper Aluminum made, Blue alumite (complete set). VZ086 Muffler Stay Holder Trouble free exhaust pipe holder. Kula 6.8mm 5st 67 W0202H 6.8mm Hard Ball (5pcs) instead of 67. Antal 1700KP Fluorescent Strap (FP)(S) 1700KY Fluorescent Strap (FY)(S) 1701KP Fluorescent Strap (FP)(M) 1701KY Fluorescent Strap (FY)(M) 1705 Color Antenna (White Cap) 1706 Color Antenna (Fluorescent Pink Cap) 1707 Color Antenna (Fluorescent Yellow Cap) pcs pcs pcs pcs. 6 6 pcs. 6 6 pcs. 6 6 pcs. 107 instead of instead of instead of instead of BL Spiral Silicone Tube (Blue) Code protection tube 1796R Spiral Silicone Tube (Red) Code protection tube x6x1000mm 123 Fuel Tube (2.4x6x1000mm) instead of Mad Force Kruiser

25 8:2 Motor BK Z Z No. Part Names No. Part Names 74023BK GX21 Motor (svart topp) GX21 Engine BK Topp GX21 Svart Head Topp packning GX21 Head Gasket Hus GX21 Crankcase Vevaxel GX21 Crankshaft Fodersats GX21 Piston & Cylinder Set Kolvbult GX21 Piston Pin Vevstake GX21 Connecting Rod Z Startersats GX21 Recoil Starter Assembly Envägsaxel GX21 Oneway Shaft (Recoil Starter) Envägslager GX21 Oneway Bearing (Recoil Starter) Baklock GX21 Starter Holder Förgasare GX21 Slide Carburetor Set Förgasarhus GX21 Carburetor Case Set Huvudnål med fästet GX21 Needle Set Förgasarbult GX21 Carburetor Stopper Slid GX21 Slide Valve Set Underhållsset GX21 Maintenance Kit Skruvsats GX21 Screw Set Baklock (för startsnöre utåt sidan) Starter Holder (for side Pull-starter) Returfjäder Trottel Throttle Return Spring Främre lager Out Side Bearing Bakre lager In Side Bearing Mad Force Kruiser 25

26 9 Felsökning Symptom Trolig orsak Lösning Kan inte dra runt dragstarten. Motorn har fl ödat och cylindern är fylld med bränsle. Tag bort bränsleslangen och glödstiftet från motorn. Drag sedan runt motorn för att få ut överskottsbränslet ur cylindern. Håll en trasa över hålet för att slippa bränslestänk. Akta ögonen! Motorn startar inte. Bränslet har inte nått förgasaren. Se till att bränsle når förgasaren. Motorn går men hjulen slutar inte att snurra ens när motorn går på tomgång. Motorn går men stannar så fort glödtändaren tas bort från glödstiftet. Förgasaren är helt stängd. Kontrollera genom att ta bort luftfi ltret och titta efter. Glödstiftet glöder inte. För låg yttertemperatur. (Motsvarande vinterväderlek). Luftfi ltret är igensatt. Nålinställningarna är fel. Fjädern som håller ihop kopplingsbackarna i kopplingen kan ha gått av. Glödstiftet kan vara slitet. Justera tomgångsskruven så att förgasaren får en öppning på cirka 0,3 mm. Ladda batteriet i glödtändaren. Byt ut glödstiftet. Värm försiktigt motorn med en varmluftpistol eller en hårtork. Försök sedan starta igen. Byt ut luftfi ltret. Justera nålinställningarna enligt moment 6.2, "Motorns grundinställning". Byt fjädern. Byt ut glödstiftet. Motorn överhettar. För tunn bränsleblandning. Skruva ut högfartsnålen en aning så att bränsleblandningen blir fetare. Det bör komma synlig blå rök ur dämparen, då är bränsleblandningen ok. 26 Mad Force Kruiser

27 10 Säkerhet Läs alltid igenom hela manualen innan du börjar använda din modell. Hantera verktyg med stor försiktighet. Kontrollera att du monterar i batterier med rätt polaritet. Använd inte gamla batterier eller batterier av olika typ. Montera aldrig isär batterier. De kan kortslutas med explosionsrisk som följd. Kör aldrig i trafiken med din modell. Kontrollera alltid att du inte kör på samma frekvens som någon annan. Risk för både material- och personskada. Nej! Håll smådelar och bränsle borta från små barn. Förvara inte bränsle i direkt solsken. Motor och ljuddämpare blir mycket heta under och direkt efter körning. Risk för brännskada. Förvara inte din modell i direkt solljus. Var rädd om dina kamrater! Vifta inte med sändarens antenn. Om du svalt bränsle, uppsök genast läkare. Har du fått bränsle i ögonen, skölj rikligt med vatten. Uppsök sedan läkare. Stoppa inte fingrarna eller några andra främmande föremål bland modellens rörliga delar. Kör inte din bränsledrivna modell inomhus! Mad Force Kruiser 27
