1 Ver 1.0 INSTRUKTIONSBOK Twinstorm 800 GP! Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk på säkerheten! TwinStorm 800 GP 1 Art. no

2 1 Inledning Gratulerar till ditt val av TwinStorm 800 GP. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just TwinStorm 800, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re fram i instruktionsboken. Vi önskar dig mycket nöje och framgång med din nya båt! INDEX KOM IGÅNG...4 CHECKLISTA INFÖR KÖRNING...9 EFTER KÖRNING...10 TIPS FÖR KÖRNING FUNKTIONER M.M SPRÄNGSKISS OPTIONDELAR...20 RESERVDELAR FELSÖKNING...25 SÄKERHET TwinStorm 800 GP

3 Model No. POWER ON ST.D/R POWER ST.TRIM TH.TRIM 1:1 Packa upp moment 1:1:1 Kartongens innehåll Sändare Sändarantenn Insexnycklar (1,5 mm, 2 mm, 2,5 mm) DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Tankflaska Hylsnyckel Båt Vattenfast tejp Glödtändare moment 1:1:2 Kompletterande utrustning Skruvmejsel PH2 4mm Skruvmejsel spår Alkaliska batterier AA (R6) 8 st till sändare 4 st till mottagare 2 st D-cellsbatterier till glödtändaren ModelTechnics-bränsle QwikFire 16 Pluspolen på sändar- och mottagarbatterier måste sticka ut minst 1.4 mm, annars fi nns det risk att de inte når fram till blecken med följden att radion slår av mm TwinStorm 800 GP 3

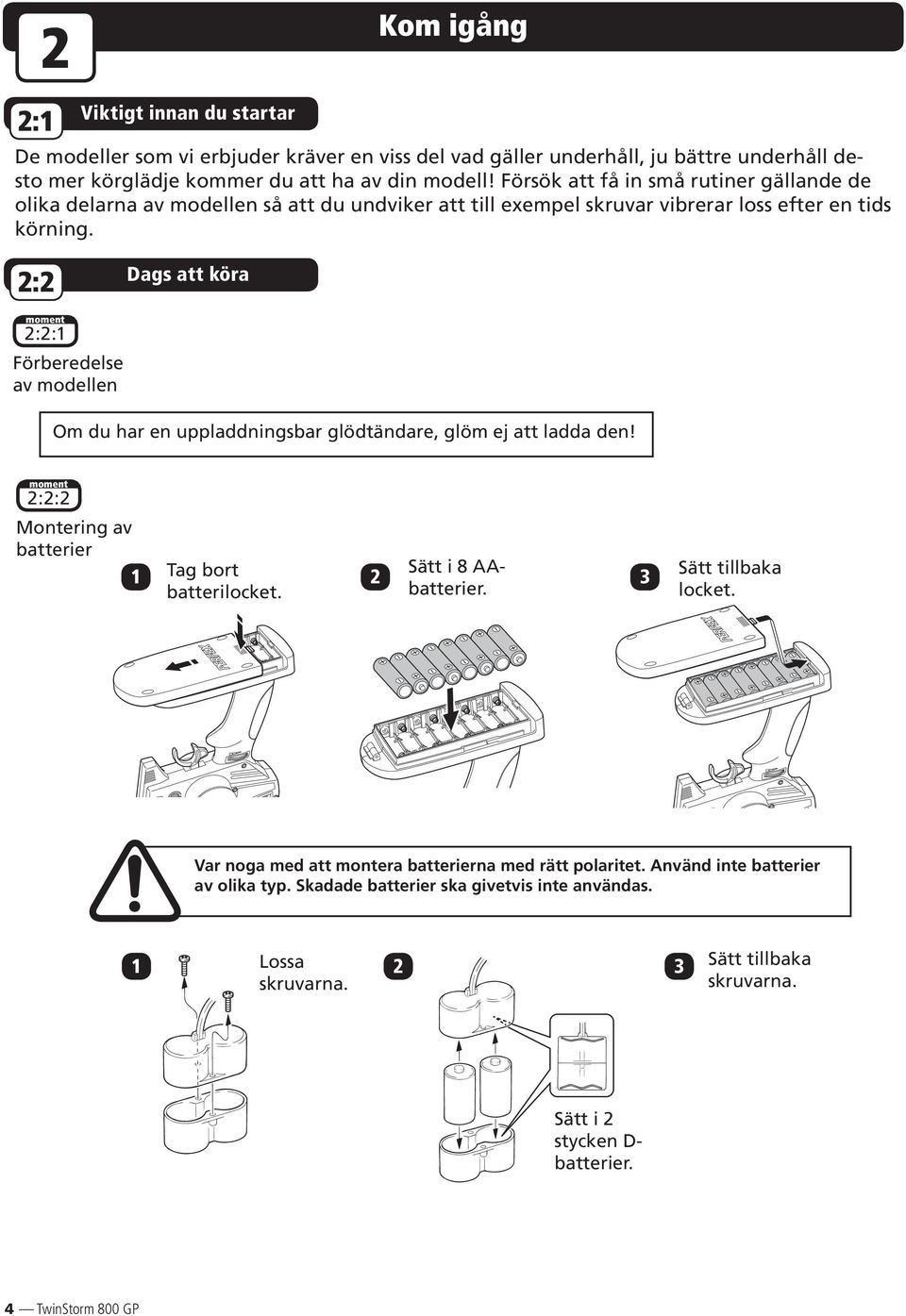

4 2 Kom igång 2:1 Viktigt innan du startar De modeller som vi erbjuder kräver en viss del vad gäller underhåll, ju bättre underhåll desto mer körglädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att till exempel skruvar vibrerar loss efter en tids körning. 2:2 Dags att köra moment 2:2:1 Förberedelse av modellen Om du har en uppladdningsbar glödtändare, glöm ej att ladda den! moment 2:2:2 Montering av batterier Tag bort Sätt i 8 AAbatterier batterilocket. Sätt tillbaka locket. Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier ska givetvis inte användas. 1 Lossa 2 3 skruvarna. Sätt tillbaka skruvarna. Sätt i 2 stycken D- batterier. 4 TwinStorm 800 GP

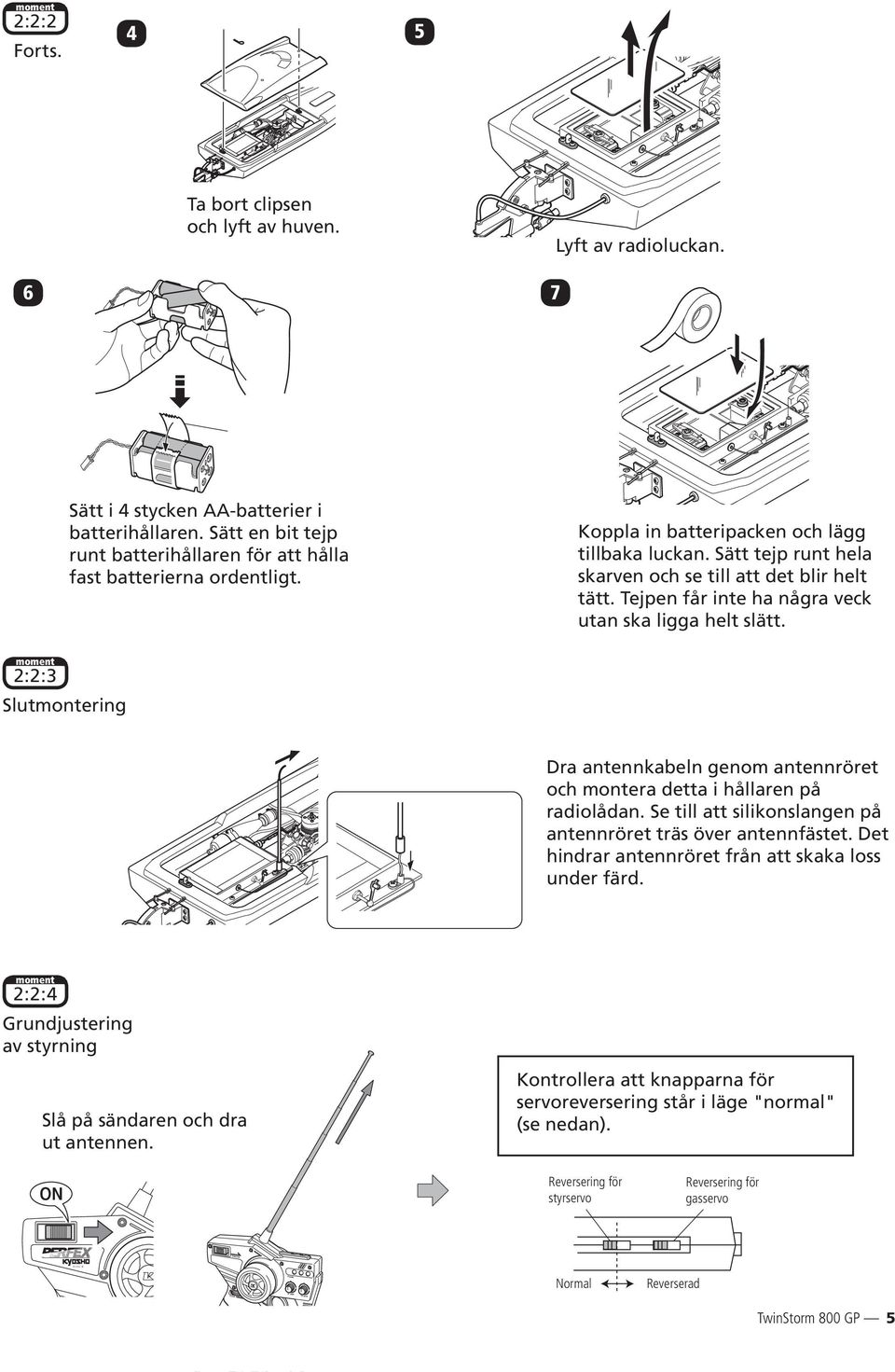

5 Model No. POWER ON ST.D/R POWER ST.TRIM TH.TRIM moment 2:2:2 Forts. 4 5 Ta bort clipsen och lyft av huven. Lyft av radioluckan. 6 7 Sätt i 4 stycken AA-batterier i batterihållaren. Sätt en bit tejp runt batterihållaren för att hålla fast batterierna ordentligt. Koppla in batteripacken och lägg tillbaka luckan. Sätt tejp runt hela skarven och se till att det blir helt tätt. Tejpen får inte ha några veck utan ska ligga helt slätt. moment 2:2:3 Slutmontering Dra antennkabeln genom antennröret och montera detta i hållaren på radiolådan. Se till att silikonslangen på antennröret träs över antennfästet. Det hindrar antennröret från att skaka loss under färd. moment 2:2:4 Grundjustering av styrning Slå på sändaren och dra ut antennen. Kontrollera att knapparna för servoreversering står i läge "normal" (se nedan). ON Reversering för styrservo Reversering för gasservo POWER ON M odel No. Normal Reverserad TwinStorm 800 GP 5 DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX

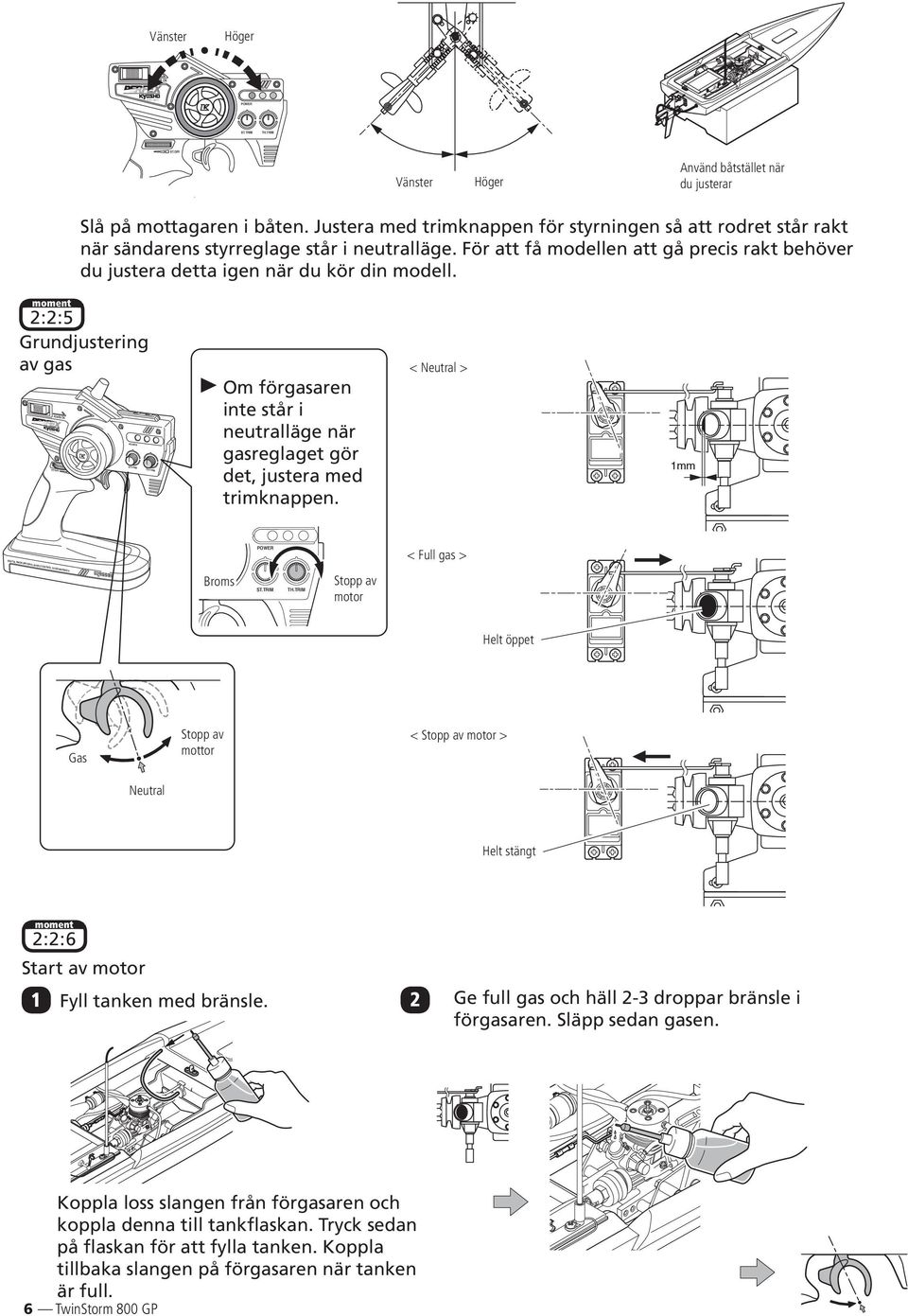

6 M odel No.KT-3 Vänster Höger POWER ON POWER ST.TRIM TH.TRIM ST.D/R Vänster Höger Använd båtstället när du justerar Slå på mottagaren i båten. Justera med trimknappen för styrningen så att rodret står rakt när sändarens styrreglage står i neutralläge. För att få modellen att gå precis rakt behöver du justera detta igen när du kör din modell. moment 2:2:5 Grundjustering av gas Model No. POWER ON ST.D/R POWER ST.TRIM TH.TRIM Om förgasaren inte står i neutralläge när gasreglaget gör det, justera med trimknappen. < Neutral > 1mm POWER < Full gas > DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Broms ST.TRIM TH.TRIM Stopp av motor Helt öppet Gas Stopp av mottor < Stopp av motor > Neutral Helt stängt moment 2:2:6 Start av motor 1 Fyll tanken med bränsle. 2 Ge full gas och häll 2-3 droppar bränsle i förgasaren. Släpp sedan gasen. Koppla loss slangen från förgasaren och koppla denna till tankflaskan. Tryck sedan 2 på flaskan för att fylla tanken. Koppla tillbaka slangen på förgasaren när tanken är full. 6 TwinStorm 800 GP

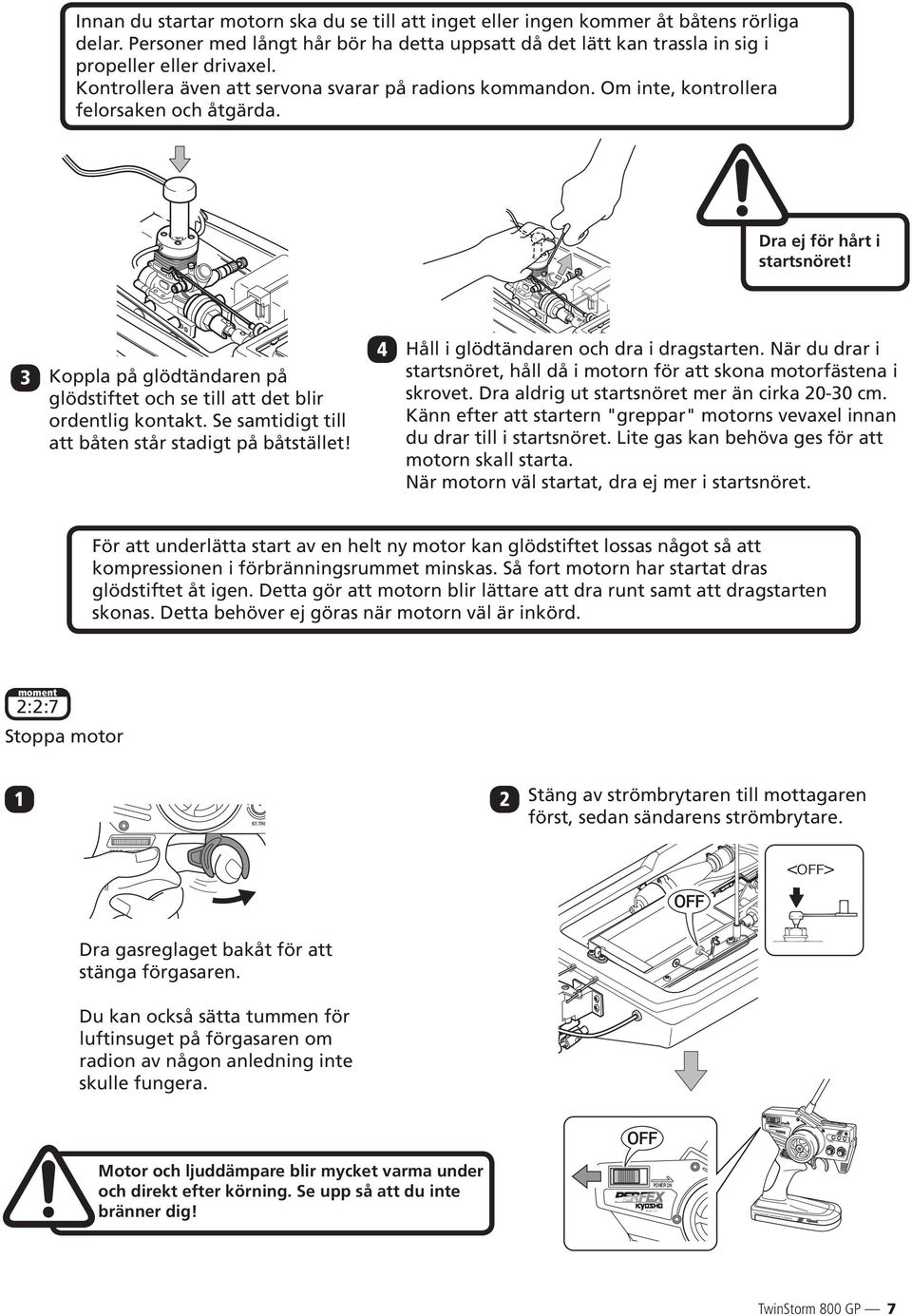

7 Model No. POWER ON ST.D/R POWER Innan du startar motorn ska du se till att inget eller ingen kommer åt båtens rörliga delar. Personer med långt hår bör ha detta uppsatt då det lätt kan trassla in sig i propeller eller drivaxel. Kontrollera även att servona svarar på radions kommandon. Om inte, kontrollera felorsaken och åtgärda. Dra ej för hårt i startsnöret! 3 Koppla på glödtändaren på glödstiftet och se till att det blir ordentlig kontakt. Se samtidigt till att båten står stadigt på båtstället! 4 Håll i glödtändaren och dra i dragstarten. När du drar i startsnöret, håll då i motorn för att skona motorfästena i skrovet. Dra aldrig ut startsnöret mer än cirka cm. Känn efter att startern "greppar" motorns vevaxel innan du drar till i startsnöret. Lite gas kan behöva ges för att motorn skall starta. När motorn väl startat, dra ej mer i startsnöret. För att underlätta start av en helt ny motor kan glödstiftet lossas något så att kompressionen i förbränningsrummet minskas. Så fort motorn har startat dras glödstiftet åt igen. Detta gör att motorn blir lättare att dra runt samt att dragstarten skonas. Detta behöver ej göras när motorn väl är inkörd. moment 2:2:7 Stoppa motor 1 2 Stäng av strömbrytaren till mottagaren ST.TRIM först, sedan sändarens strömbrytare. ST.D/R <OFF> OFF Dra gasreglaget bakåt för att stänga förgasaren. Du kan också sätta tummen för luftinsuget på förgasaren om radion av någon anledning inte skulle fungera. OFF Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! Model No. POWER ON DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX ST.TRIM TH.TRIM TwinStorm 800 GP 7

8 moment 2:2:8 Inkörning av motor Inkörning av motorn är ett mycket viktigt moment som inte får hoppas över eller slarvas med. Under inkörning är det viktigt att du inte kör motorn på höga varvtal. Inkörningen av motorn är viktig för att anpassa motorns rörliga delar mot varandra så att de kan jobba så friktionsfritt som möjligt när du sedan kör motorn på höga varv. Om inte motorn körs in kommer livslängden på den att förkortas avsevärt. 1 Kontrollera att nålinställningarna är rätt. 1. Skruva in huvudnålen medsols tills det tar stopp. Skruva inte åt den hårt! Den kan då skadas. 2. Skruva ut den en och en kvarts varv motsols. 3. Med förgasaren helt stängd (ingen glipa i luftintaget på förgasaren), skruva in tomgångsnålen medsols tills det tar stopp. Skruva inte åt den hårt! Den kan då skadas Med förgasaren stängd; skruva ut tomgångsnålen tre och en tredjedels varv motsols. Starta sedan motorn enligt moment Skruva ut skruven tre och en tredjedels varv. 2 Sätt ner båten i vattnet relativt omgående så att värme inte byggs upp i onödan. Motorn får ingen kylning om den inte ligger i vattnet och rör sig framåt. Kör runt båten på LÅGA varvtal en tank. Båten ska inte ens gå upp i plan. 3 Nu kan du börja gasa lite mer, cirka 2/3 gas. Kör upp 2 tankar på detta vis. Motorn kan sedan börja optimeras för att gå på höga varv, se moment avsnitt 6.6. Vänta dock ytterligare någon tank innan du kör motorn på absolut max gas. Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! 8 TwinStorm 800 GP

9 3 Checklista inför varje körning När du skall köra din modell är det bra om du har följande punkter som en rutin innan du sätter igång. Kontrollera att: - Alla skruvar och muttrar sitter fast och är åtdragna. - Alla rörliga delar kan röra sig fritt utan att vare sig gå för trögt eller för glappa. - Låsvätska och smörjmedel finns på nödvändiga ställen. Var noga med att hålla propelleraxeln smord. - Batterier i sändare och mottagare inte är urladdade. - Bränsleslangar är hela. - Ingen annan använder din frekvens. - Inga barn och djur finns i närheten där du skall köra. - Båten svarar på sändarens kommandon. - Att alla servon rör sig som de ska samt att de rör sig i rätt riktning. De ska heller inte "stånga", det vill säga något tar emot utan att ha nått ändläget. Gör du en snabb kontroll av dessa punkter inför varje körning kommer din modell att fungera väl och körningen kommer förhoppningsvis kunna ske utan några missöden. TwinStorm 800 GP 9

10 4 4:1 Kontroll och justeringar Efter körning Listan nedan visar ett antal punkter som är bra att kontrollera när du kört klart din modell för dagen. - Kontrollera att alla skruvar sitter fast. - Om du har kört i salt eller bräckt vatten är det bra att skölja av båten med sötvatten för att förhindra korrosion och beläggningar. - Blås gärna ur allt vatten ur kylslangar så att inga beläggningar bildas i framför allt kyltoppen på motorn. - Kontrollera att inga delar är trasiga. De skall i så fall bytas ut. - Häll i ett par droppar after-run olja i förgasare och cylinder och dra runt. Detta är speciellt viktigt i en båt då luften nära vatten är fuktigare än på land. Det kan till och med ha kommit in små droppar av vatten i motorn. Därför är det extra viktigt med korrosionsskyddande afterrun olja. - Öppna alla luckor för att vädra ut fukt ur skrov och radiolåda. 4:2 Rengöring Både invändigt och utvändigt kan lite T-röd på en trasa användas. Undvik dock att använda T-röd på dekalerna! Använd istället vatten om det sitter smuts på dem. 10 TwinStorm 800 GP

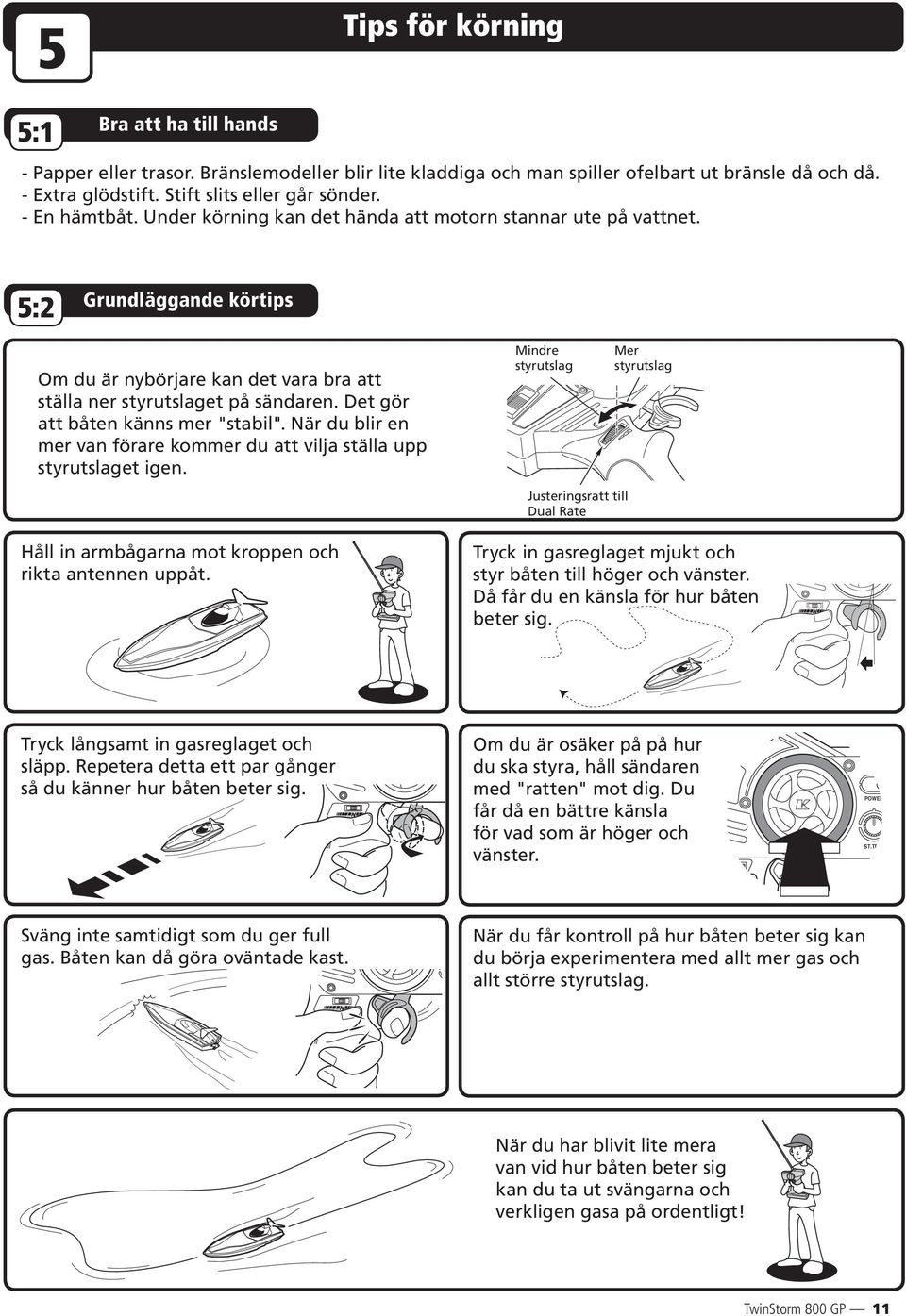

11 5 Tips för körning 5:1 Bra att ha till hands - Papper eller trasor. Bränslemodeller blir lite kladdiga och man spiller ofelbart ut bränsle då och då. - Extra glödstift. Stift slits eller går sönder. - En hämtbåt. Under körning kan det hända att motorn stannar ute på vattnet. 5:2 Grundläggande körtips Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att båten känns mer "stabil". När du blir en mer van förare kommer du att vilja ställa upp styrutslaget igen. Håll in armbågarna mot kroppen och rikta antennen uppåt. Mindre styrutslag Justeringsratt till Dual Rate Mer styrutslag Tryck in gasreglaget mjukt och styr båten till höger och vänster. Då får du en känsla för hur båten beter sig. Tryck långsamt in gasreglaget och släpp. Repetera detta ett par gånger så du känner hur båten beter sig. Om du är osäker på på hur du ska styra, håll sändaren med "ratten" mot dig. Du får då en bättre känsla för vad som är höger och vänster. ER ON POWER ST.TRIM Sväng inte samtidigt som du ger full gas. Båten kan då göra oväntade kast. När du får kontroll på hur båten beter sig kan du börja experimentera med allt mer gas och allt större styrutslag. När du har blivit lite mera van vid hur båten beter sig kan du ta ut svängarna och verkligen gasa på ordentligt! TwinStorm 800 GP 11

12 M o d el No. KT-3 6 6:1 Funktioner, justeringar och underhåll Sändarens ingående delar Strömbrytare Antenn Reversering för styrservo Reversering för gasservo Styrreglage Normal Reverserad POWER ON Knappar för servoreversering Batteriindikator POWER Gasreglage ST.D/R ST.TRIM TH.TRIM Trimknapp för gasreglage DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX KT-3 Lock till batterilåda Trimknapp för styrreglage Justerknapp för styrservoutslag (Dual Rate) Sändarkristall 12 TwinStorm 800 GP

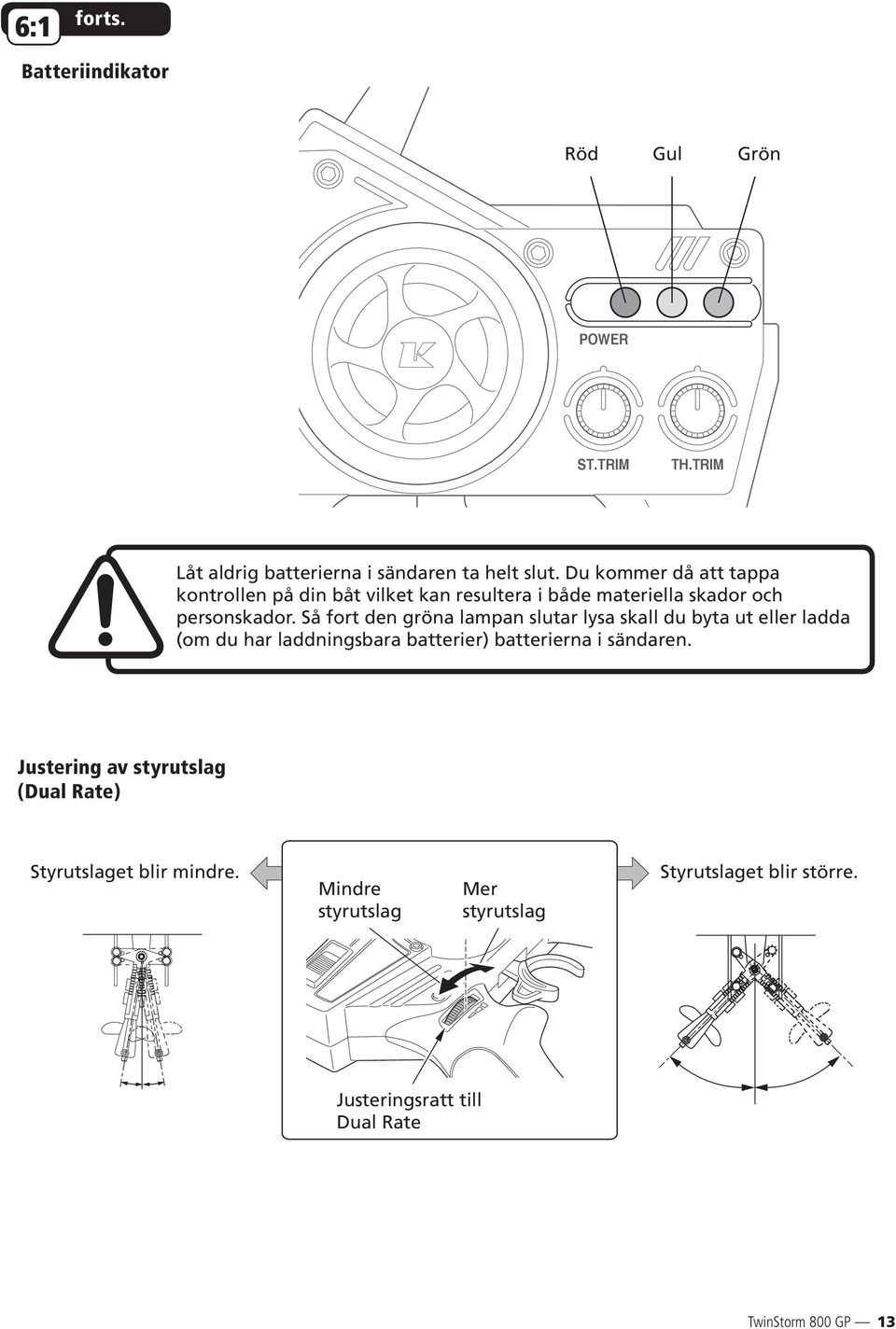

13 6:1 forts. Batteriindikator Röd Gul Grön POWER ST.TRIM TH.TRIM Låt aldrig batterierna i sändaren ta helt slut. Du kommer då att tappa kontrollen på din båt vilket kan resultera i både materiella skador och personskador. Så fort den gröna lampan slutar lysa skall du byta ut eller ladda (om du har laddningsbara batterier) batterierna i sändaren. Justering av styrutslag (Dual Rate) Styrutslaget blir mindre. Mindre styrutslag Mer styrutslag Styrutslaget blir större. Justeringsratt till Dual Rate TwinStorm 800 GP 13

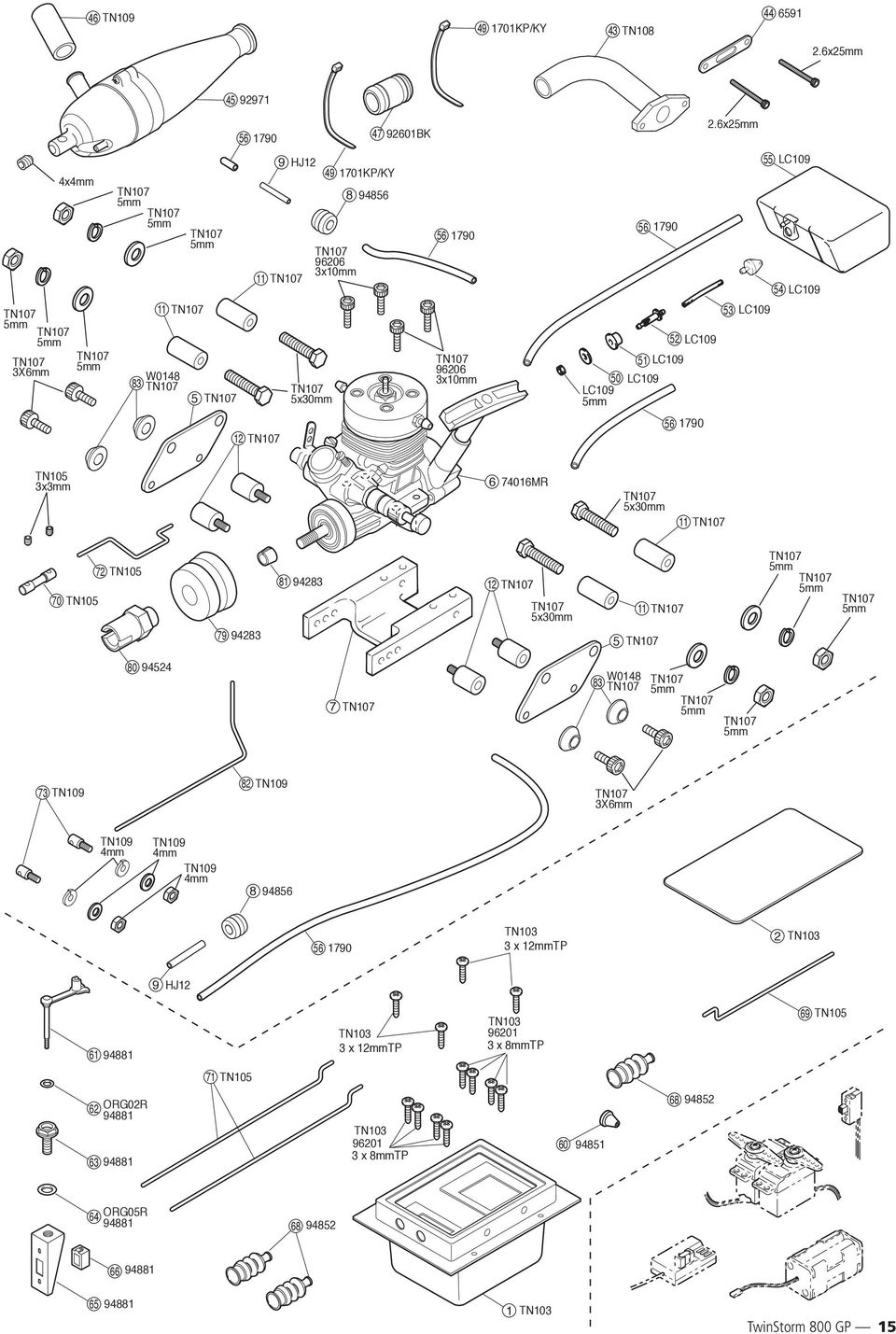

14 Sprängskisser TwinStorm 800 GP LC011C LC011C TN Z LC011C 3 x 8mmTP LC011C LC011C 2.6 x 8mmTP 41 LC011C 2.6 x 8mmTP LC011C LC011C 2.6 x 8mmTP 41 LC011C 4 TN x 3mm mm x 14mm E3.0E E3.0 E-ring B 2 x 8mm B B B x 12mm TP x 4mm BRG003SUS 3mm x 4mm TN BRG003SUS x 4mm x 4mm TN TN104 BRG003SUS 17 TN TwinStorm 800 GP 59

15 46 TN KP/KY 43 TN x25mm 5mm 5mm 3X6mm 4x4mm 5mm 5mm 5mm W0148 5mm HJ12 5x30mm KP/KY x10mm BK x10mm 2.6x25mm 55 LC LC LC LC LC LC109 LC109 5mm TN105 3x3mm MR 5x30mm TN TN x30mm mm 5mm 5mm W0148 5mm 5mm 5mm 73 TN TN109 3X6mm TN109 4mm TN109 4mm TN109 4mm TN103 3 x 12mmTP 2 TN103 9 HJ TN103 3 x 12mmTP TN x 8mmTP 69 TN TN ORG02R TN x 8mmTP ORG05R TN103 TwinStorm 800 GP 15

16 6:2 Skrovets ingående delar Clips Clips Hytt (Täcklock) Bränsletank Motor Antenn Ljuddämpare Drivaxel Strömbrytare Propeller Roder Lock till radiolåda Gas-servo Radiolåda Styrservo Mottagare Batterihållare 16 TwinStorm 800 GP

17 6:4 Motorns ingående delar Tomgångsskruv. Justerar öppningen på förgasaren under tomgång. Glödstift. Gasreglage. Bestämmer mängden luft/bränsleblandning som går in i motorn. Dragstart. Tomgångsnål. Reglerar blandningsförhållandet mellan luft/bränsle vid tomgång. Förgasare. Blandar bränsle och luft. Högfartsnål. Justerar mängden bränsle som går in i förgasaren. 6:5 Motorns grundinställning 1 Skruva försiktigt in högfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 2 Skruva ut högfartsnålen motsols cirka 1 och en fjärdedels varv. 3 Stäng förgasaren helt. Skruva in tomgångsnålen tills det tar stopp (förgasaren fortfarande helt stängd). Skruva sedan ut tomgångsnålen 3 och en tredjedels varv. 6:6 Finjustering av motor moment 6:6:1 Optimering av tomgångsnålen Observera avgasrök och ljud när du ger motorn gas från tomgång. Mycket rök och bluddrande ljud och låga varvtal. Motorns varvtal kanske till och med avtar och motorn stannar helt. Ingen rök. Motorn varvar upp och/eller stannar abrupt. Luft/bränsleblandning för fet. Skruva in tomgångsnålen 10 och repetera hela momentet igen. Luft/bränsleblandning för tunn. Skruva ut tomgångsnålen 10 och repetera hela momentet igen. TwinStorm 800 GP 17

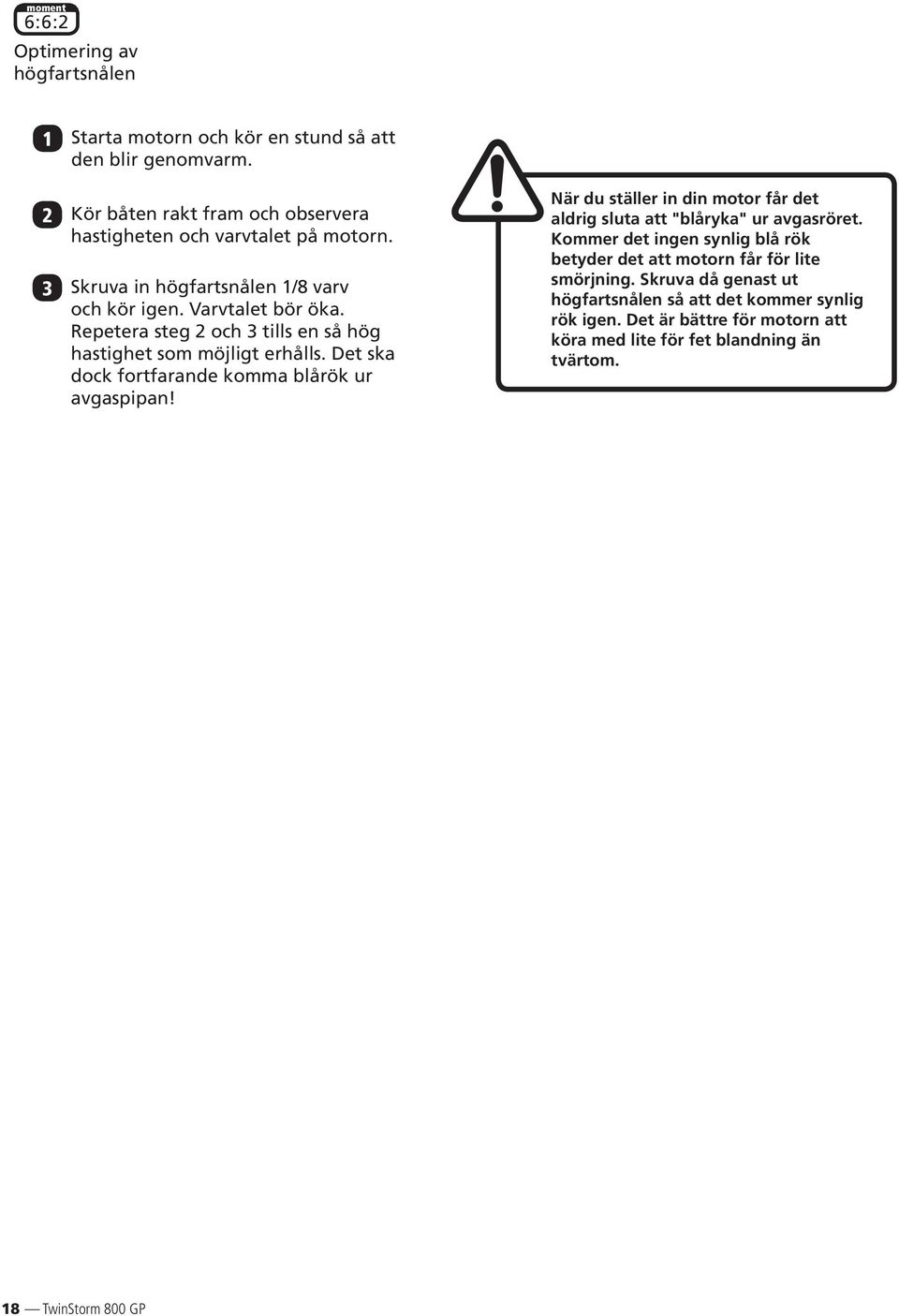

18 moment 6:6:2 Optimering av högfartsnålen Starta motorn och kör en stund så att den blir genomvarm. Kör båten rakt fram och observera hastigheten och varvtalet på motorn. Skruva in högfartsnålen 1/8 varv och kör igen. Varvtalet bör öka. Repetera steg 2 och 3 tills en så hög hastighet som möjligt erhålls. Det ska dock fortfarande komma blårök ur avgaspipan! När du ställer in din motor får det aldrig sluta att "blåryka" ur avgasröret. Kommer det ingen synlig blå rök betyder det att motorn får för lite smörjning. Skruva då genast ut högfartsnålen så att det kommer synlig rök igen. Det är bättre för motorn att köra med lite för fet blandning än tvärtom. 18 TwinStorm 800 GP

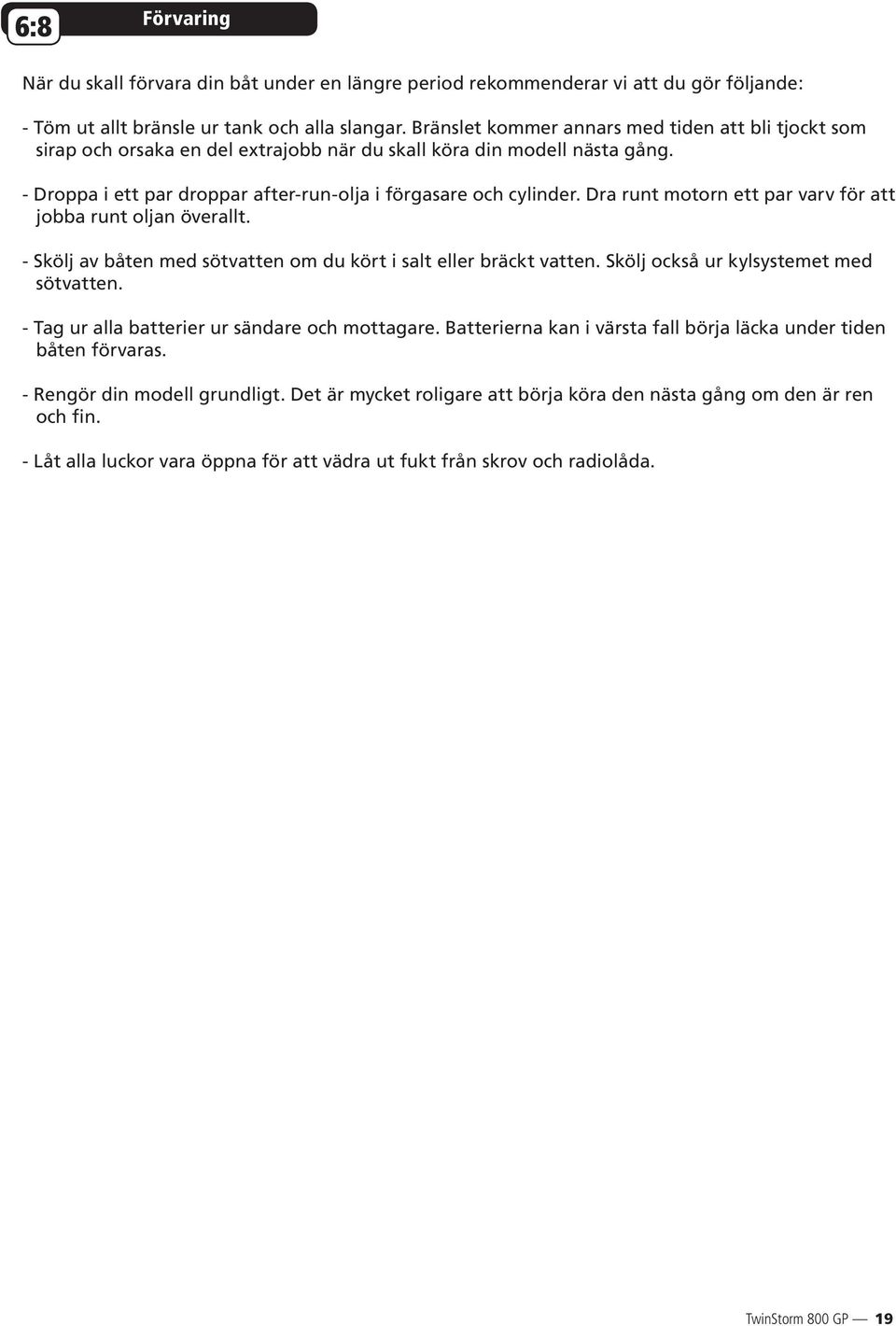

19 6:8 Förvaring När du skall förvara din båt under en längre period rekommenderar vi att du gör följande: - Töm ut allt bränsle ur tank och alla slangar. Bränslet kommer annars med tiden att bli tjockt som sirap och orsaka en del extrajobb när du skall köra din modell nästa gång. - Droppa i ett par droppar after-run-olja i förgasare och cylinder. Dra runt motorn ett par varv för att jobba runt oljan överallt. - Skölj av båten med sötvatten om du kört i salt eller bräckt vatten. Skölj också ur kylsystemet med sötvatten. - Tag ur alla batterier ur sändare och mottagare. Batterierna kan i värsta fall börja läcka under tiden båten förvaras. - Rengör din modell grundligt. Det är mycket roligare att börja köra den nästa gång om den är ren och fin. - Låt alla luckor vara öppna för att vädra ut fukt från skrov och radiolåda. TwinStorm 800 GP 19

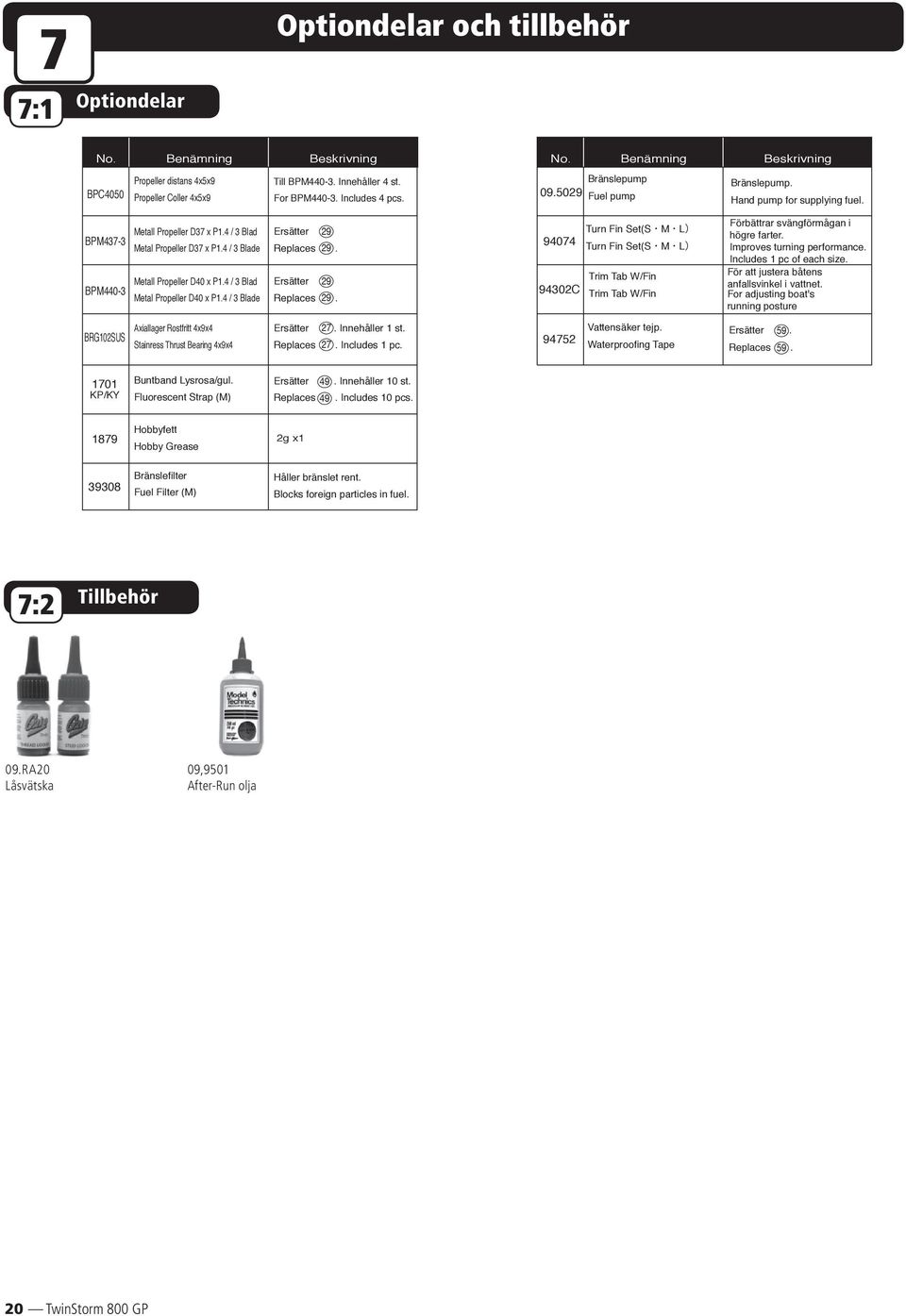

20 7 7:1 Optiondelar Optiondelar och tillbehör No. Benämning Beskrivning Propeller distans 4x5x9 Till BPM Innehåller 4 st. BPC4050 Propeller Coller 4x5x9 For BPM Includes 4 pcs. No. Benämning Beskrivning Bränslepump Bränslepump Fuel pump Hand pump for supplying fuel. BPM437-3 Metall Propeller D37 x P1.4 / 3 Blad Ersätter 29. Metal Propeller D37 x P1.4 / 3 Blade Replaces 29. BPM440-3 Metall Propeller D40 x P1.4 / 3 Blad Ersätter 29. Metal Propeller D40 x P1.4 / 3 Blade Replaces 29. Turn Fin Set(S M L Turn Fin Set(S M L Trim Tab W/Fin 94302C Trim Tab W/Fin Förbättrar svängförmågan i högre farter. Improves turning performance. Includes 1 pc of each size. För att justera båtens anfallsvinkel i vattnet. For adjusting boat's running posture BRG102SUS Axiallager Rostfritt 4x9x4 Stainress Thrust Bearing 4x9x4 Ersätter 27. Innehåller 1 st. Replaces 27. Includes 1 pc Vattensäker tejp. Waterproofing Tape Ersätter 59. Replaces KP/KY Buntband Lysrosa/gul. Fluorescent Strap (M) Ersätter 49. Innehåller 10 st. Replaces 49. Includes 10 pcs Hobbyfett Hobby Grease 2g x Bränslefilter Fuel Filter (M) Håller bränslet rent. Blocks foreign particles in fuel. 7:2 Tillbehör 09.RA20 Låsvätska 09,9501 After-Run olja 20 TwinStorm 800 GP

21 7:3 ReadySet Box GP READYSET BOX GP ETT OUMBÄRLIGT KOMPLEMENT TILL DIN BRÄNSLEMODELL ReadySet GP boxen innehåller alla viktiga komponenter såsom startutrustning, verktyg m.m. Boxens design gör att den fungerar utmärkt som verktygslåda för att enkelt samla de tillbehör samt reservdelar du behöver ha tillgång till vid körning. ReadySet GP Boxen är helt enkelt det självklara komplementet till alla bränsledrivna modeller. Tankflaska 250 ml Model Technics QwikFire bränsle QwikFire bränsle är speciellt framta get för motorer med hög uteffekt. Använder du annat bränsle finns risken att du får en svårinställd och svårstartad motor, motorns livslängd kan drastiskt förkortas och eventuell reklamationsrätt mot fabrikationsfel förverkas. Laddare till glödenhet Stjärnskruvmejslar i storlekarna PH1 och PH2. Glödenhet 2250 mah Glödstiftkors Bränslefilter Sexkantsnycklar 7:4 Övrig utrustning Glödtändare TwinStorm 800 GP 21

22 7:5 Skruvtabell Nr Dimension Antal No. Size (mm) Quantity Maskinskruv liten skalle (M) Round Head Screw x6 2x8 2x10 2x15 5 each x8 2.6x10 2.6x12 2.6x14 5 each x4 3x6 3x8 3x10 3 x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x24 3x26 3x28 5 each Maskinskruv stor skalle (M) Bind Screw x4 2.6x6 2.6x8 2.6x12 5 each x4 3x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x25 3x28 3x30 5 each x15 4x18 4x20 4x22 5 each Maskinskruv försänkt (M FX) Flat Head Screw x8 2.6x10 2.6x12 2.6x14 5 each x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x8 4x10 4x15 4x20 5 each x22 3x24 3x26 3x28 5 each x30 3x32 3x34 3x35 5 each Insexskruv (M) Cap Screw x8 2x10 2x12 2x14 2 each x8 2.6x10 2.6x12 2.6x14 2 each x8 3x10 3x12 3x14 2 each x15 3x16 3x18 3x20 2 each x25 3x30 3x35 3x40 2 each x10 4x15 4x20 2 each x25 4x28 4x30 2 each x35 4x40 4x45 2 each Nr Dimension Antal No. Size (mm) Quantity Självgängande skruv (TP) liten skalle Round Head Self-Tapping Screw x4 2x6 2x8 2x10 5 each x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x25 3x30 3x35 5 each x14 2.6x15 2.6x16 2.6x18 5 each Självgängande skruv (TP) stor skalle Bind Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x10 4x15 4x18 5 each Sjävgängande skruv försänkt (TP FX) Flat Head Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x15 4x20 4x25 5 each Maskinskruv Insex med fläns (M) Flanged Cap Screw x6 3x8 3x10 2 each x8 4x10 4x12 2 each Maskinskruv kullerförsänkt (M FXS) RT/H Screw x8 2x10 10 each Maskinskruv insex (M) Set Screw x6 3x12 3x14 3x16 3 each x3 3x4 3x5 3x10 3 each x4 4x5 4x8 4x12 3 each x4 5x5 5x6 3 each x30 5x40 3 each Nr Dimension Antal No. Size (mm) Quantity Mutter Nut 1171 M2 M each 1172 M each Mutter med fläns Flanged Nut 1174 M3 10 each 1175 M4 10 each Mutter med nylonlåsning (nyloc) Nylon Nut 1177 M2.6 5 each 1178 M3 5 each 1179 M4 5 each Mutter med nylonlåsning lågprofil (nyloc) Nylon Nut lowprofile 1183 M3 5 each Mutter med nylonlåsning & fläns Flanged Nylon Nut 1180 M4 5 each Planbricka Washer mm 2.6mm 3mm 10 each mm 5mm 10 each C-clips E-Clips 1380 E each 1381 E each 1382 E each 1383 E each 1384 E each 1385 E each 1386 E each 1387 E7.0 6 each 1390 E each 22 TwinStorm 800 GP

23 8 Reservdelar 8:1 Skrov No. HJ12 Hyttfäste LC011C Cabin Post LC109 Rörsats Pipe Set Benämning Rostfritt kullager 4x8x3 BRG003SUS 25 x2 Stainless Ball Bearing 4x8x3 400cc Bränsletank 400cc Fuel Tank O-Ring P2 ORG02R Siricone O-Ring(P2)Red O-Ring P5 ORG05R Siricone O-Ring(P5)Red Glasfiberskrov TN101 FRP Hull(GP TWINSTORM 800) Glasfiberhytt TN102 FRP Cabin (GP TWINSTORM 800) Glasfiber radiolåda TN103 FRP Radio Box(GP TWINSTORM 800) Drivaxelset TN104 Stern Tube Set(GP TWINSTORM 800) Linkageset TN105 Linkage Set (GP TWINSTORM 800) Dekalset TN106 Decal (GP TWINSTORM 800) Motorfäste Engine mount (GP TWINSTORM 800) Krök TN x1 Manifold (GP TWINSTORM 800) TN109 Fäste avgaspipa Muffler stay (GP TWINSTORM 800) W0148 M3 bricka M3 Head Washer Antennrör Color Antenna Bränsleslang Color Silicone Tube Karossclips Body Pin Avgaspackning Muffler Gasket GXR15MR Motor 74016MR GXR15MR Engine Beskrivning (Key No. & Qty.) 9 75 x x x1 73 x2 56 (500mm) 6 x1 62 x10 64 x10 x1 x x x2 x x1 25 x x1 71 x2 7 x1 5 x2 83 x4 78 x5 44 x5 x x4 x2 No. Benämning Beskrivning (Key No. & Qty.) 92601BK Pipgummi Heat-resistant Muffler Jointing Pipe 47 x Avstämd ljuddämpare Silent Streak Muffler 45 x Z Cleat Cleat 77 x2 Dräneringsset 94281B Drain Valve x1 Svänghjul Fly Wheel (GXR15MR) x Propeller D40 x P1.6 Propeller D40 x P x Drivknut Engine Joint (GXR15MR) x Antennbussning Antenna grommet Bälg Waterproof Flexible Boots(L) Hållare f. strömbrytare Waterproof Switch Holder Bussning Thrust Coller Stoppring mm Reversible Stopper Set Drev SP Outdrive Rudder x x2 Axelled x1 Rudder Joint Set.28 Rostfri skruv (M3x8) Stainless BH TP Screw(M3x8) Includes 10 pcs Rostfri skruv (M3x10) Stainless Cap Screw(M3x10) rostfri mutter M3 M3Stainless Nylon Nut 60 x5 68 x x1 27 x x1 Includes 5 pcs. Includes 4 pcs. TwinStorm 800 GP 23

24 8:2 Motor No. Benämning No. Benämning 74016MR GXR15MR Motor GXR15MR Engine Shims Head Gasket (GXR15) Kullager fram Front Ball Bearing Kullager bak Rear Ball Bearing Vevaxel Crankshaft (GXR15) Kolv och foder Piston & Cylinder Set (GXR15) Kolvbult Piston Pin (GXR15) Vevstake Connecting Rod (GXR15) Skruvset Screw Set (GXR-15) Vevhus Crank Case (GXR15 S III) Kyltopp Cylinder Head (GXR15MR) Förgasare komplett Carburetor Assembly (GXR15MR) Glödstift GS Glow Plug Dragstart komplett Recoil Starter Assembly (GXR15) Dragstart Recoil Starter Unit (GXR15) Startaxel Starter Shaft (GXR15) Baklock Starter Holder (GXR15) 24 TwinStorm 800 GP
