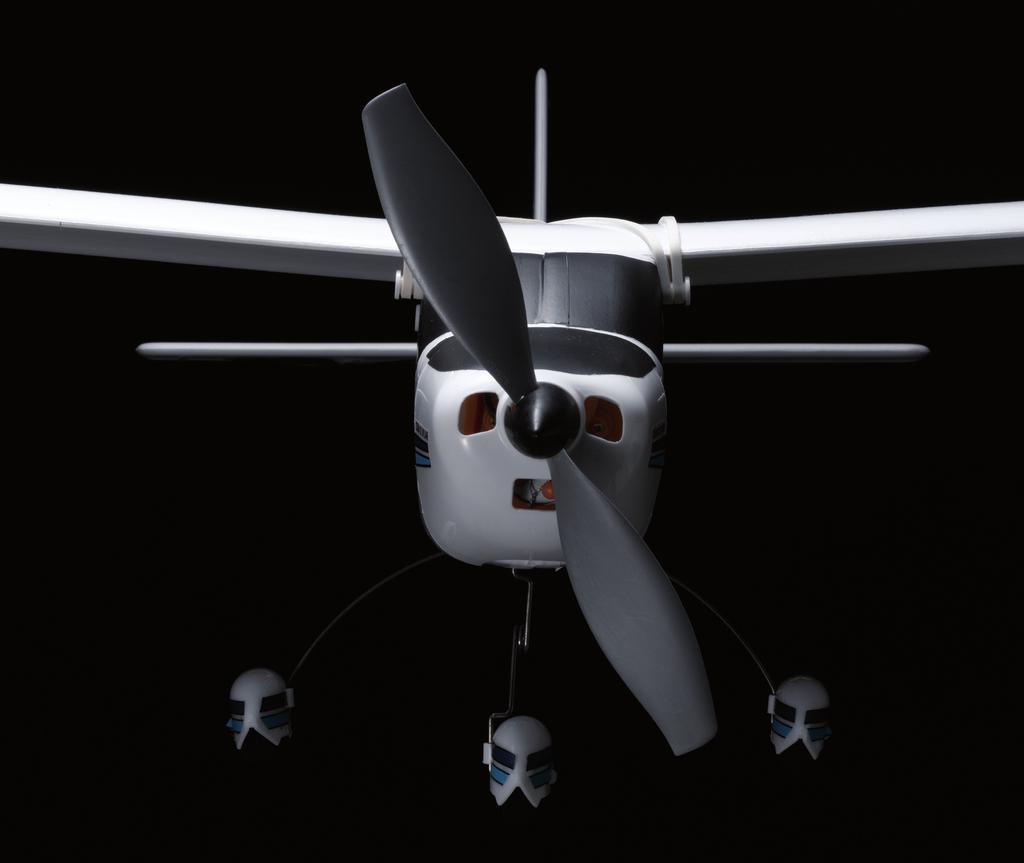

1 INSTRUKTIONSBOK Cessna 182 Skylane! Viktigt att du läser igenom hela instruktionsboken innan du sätter igång! Tänk på säkerheten! Art. no ver 1

2 1 Inledning Gratulerar till ditt val av Cessna 182 Skylane. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi rekommenderar också att du tittar på instruktions-dvd:n för ytterligare tips. Vi visar i denna manual utrustning som är speciellt utprovad till just Cessna 182 Skylane, utrustning som i många fall är direkt av gö ran de för att du ska få en så problem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re bak. Vi önsk ar dig mycket nöje och framgång med ditt nya flygplan! INDEX KOM IGÅNG...4 CHECKLISTA INFÖR FLYGNING...8 EFTER FLYGNING...9 TIPS FÖR FLYGNING FUNKTIONER M.M SPRÄNGSKISS OPTIONDELAR...20 RESERVDELAR FELSÖKNING...23 SÄKERHET Cessna 182 Skylane

3 THE FINEST RADIO CONTROL MODEL S 1:1 Packa upp moment 1:1:1 Kartongens innehåll Vinge Noshjul Landställ Batterilucka Gummiband (4 st) Flygplanskropp Instruktionsvideo Batteri Peak-laddare Band till sändare 4-kanals sändare moment 1:1:2 Kompletterande utrustning Skruvmejsel PH2 Sax Alkaliska batterier AA (R6) 8 st till sändare Hobbykniv Cessna 182 Skylane 3

4 2 Kom igång 2:1 Viktigt innan du startar De modeller som vi erbjuder kräver en del vad gäller underhåll, ju bättre underhåll desto mer glädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att skruvar lossnar efter en tids flygning eller att drev går sönder på grund av felaktigt drevspel och så vidare. 2:2 Dags att flyga moment 2:2:1 Ladda batteriet A Batteriklämmor B Laddindikator F Batteri E Adapterkabel D Laddkontakt C Strömställare Gör så här: 1 Koppla batteriklämmorna till en 12V spänningskälla. Var noga med att polariteten blir korrekt. 2 Sätt strömställaren på 1 Ampere (1 A). Ställ aldrig strömställaren högre än 1 A. Det kan orsaka skador på batteriet. 1A 3 Koppla ihop laddkontakt, adapterkabel och batteri med varandra. 4 När lampan blinkar har laddningen startat. Det tar cirka 40 minuter att ladda ett batteri. Tiden beror på hur urladdat batteriet är. 5 När lampan lyser med ett fast sken är batteriet färdigladdat. 4 Cessna 182 Skylane

5 moment 2:2:2 Montering av sändarens batterier och antenn 1 Skruva i antennen och dra åt. Dra inte för hårt! 2 Tag bort batterilocket. Sätt i 8 AAbatterier. 3 4 Sätt tillbaka locket. Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier skall givetvis inte användas. moment 2:2:3 Slutmontering Landställ Noshjul Cessna 182 Skylane 5

6 Montera batteriluckan. Använd alla fyra gummiband när du monterar huvudvingen. Fäst dem enligt illustrationen nedan (två "raka" och två korsade över varandra). Se till att vingen hamnar i mitten! A' = A" A' A" Parallell Se till att vingen sitter fast ordentligt! Den får inte kunna lossna under flygning! 6 Cessna 182 Skylane

7 Cirka 50 mm Tyngdpunkt Antenn moment 2:2:5 Slå på sändaren För gasspaken till sin lägsta position. Detta för att propellern inte skall börja rotera när du monterar batteriet i planet. Dra ut antennen helt. Slå på strömbrytaren. Den gröna lampan längst till höger på batteriindikatorn skall lysa. Detta indikerar att batterinivån är OK. moment 2:2:6 Montera batteri i planet Slå på sändaren först. Koppla sedan in batteriet. Strömmen kommer automatiskt att slås på. Montera tillbaka batteriluckan Håll området kring propellern fritt ifall att den börjar rotera. Blir propellern blockerad kan fartreglaget bli överhettat och gå sönder. Cessna 182 Skylane 7

8 3 1 Checklista inför varje flygning 2 Kontrollera att alla delar på planet är hela och felfria. Kontrollera att propellern, adaptern och alla skruvar sitter fast ordentligt Kontrollera att vingen sitter fast ordentligt och att vingen sitter rakt. Kontrollera att ingen annan flyger på samma frekvens som du. 5 ON 6 Slå först på radion. Sätt sedan i batteriet i flygplanet. Ifall att motorn går igång oavsiktligt, låt en kompis hålla fast planet 7 Kontrollera att planet svarar korrekt på sändarens kommandon. Håll i planet stadigt så att det inte drar iväg! Kontrollera att propellern stannar. Om inte, justera med trim så att den gör det. 8 Utför räckviddskontroll. Dra ut antennen hela vägen. Gå iväg cirka 30 meter från modellen och kontrollera att planet fortfarande svarar på sändarens kommandon. 8 Cessna 182 Skylane

9 4 4:1 1 Kontroll och justeringar Efter flygning Montera i batteriet i flygplanet. Kör sedan motorn tills fartreglaget slår av. Lått batteriet svalna och ladda det sedan. Detta ger i längden längre flygtider tack vare att batterier mår bra av att motioneras. 2 Ta ur batterier ur både flygplan och sändare när du inte flyger din modell. 3 Kontrollera att inga skruvar har vibrerat loss och ersätt alla slitna eller trasiga delar om sådana finns. Om du har flugit mycket hårt med planet, till exempel gjort störtdykningar, bör du speciell kontrollera att vingen inte visar tecken på slitage. Planet är ej konstruerat för hårdare flygning. Om defekta delar inte byts ut finns risk för personskada då planet kanske inte flyger som det ska! 4 Rengör din modell och smörj upp alla rörliga delar så att de löper lätt. Var noga med att propelleraxeln blir smord och att dreven löper lätt mot varandra. 4:2 Rengöring Skulle ditt plan bli smutsigt rekommenderar vi att du gör rent det med en fuktig trasa med lite tvållösning eller liknande. Använd aldrig starka lösningsmedel! Cessna 182 Skylane 9

10 5 Tips för flygning 5:1 Bra att ha till hands En kompis som bland annat kan hjälpa dig att kasta iväg planet när du skall starta är bra! 5:2 Grundläggande flygtips moment 5:2:1 Vilkor för flygning Den ideala platsen för flygning är ett öppet fält med gott om utrymme i alla fyra riktningar. Om du flyger på ett modellflygfält, fråga först om lov att få flyga där om du inte är medlem. Välj plats med omsorg! Flyg inte nära hus eller andra byggnader, vid lekplatser, nära kraftledningar eller nära järnvägen. Svag vind Stark vind Flyg ditt plan när det är lite eller ingen vind. Planet är mycket lätt och blir näst intill okontrollerbart i stark vind. Kontrollera om vindstyrkan är ok enligt illustrationen ovan. 10 Cessna 182 Skylane

11 moment 5:2:2 Att starta 1 Sträck ut antennen helt. Gå igenom "Checklista innan flygning" (Kap. 3). 2 Ge full gas. Håll planet horisontellt och kasta det med en lugn men bestämd rörelse mot vinden. Ge full gas! 3 Efter start, använd rodret för att kompensera om planet vill svänga av åt något håll innan det har fått upp farten och stabiliserar sig. Stig till en höjd av ungefär 40 meter innan du börjar göra några andra manövrar. På så sätt har du mer tid på dig att "rädda" situationen om du skulle misslyckas med dina manövrar. Stig inte med mer än graders vinkel. Motorn kan få svårt att orka med annars vilket kan leda till att planet kantrar och att det kan störta om det vill sig riktigt illa m Cessna 182 Skylane 11

12 moment 5:2:3 Att flyga Flyg vänstervarv i en oval tills du blivit van och känner att du kan kontrollera flygplanet. Om planet vill dyka i svängen, justera upp med höjdroder. Lite mera gas kan också behövas. För sidoroderspaken något till vänster för att påbörja svängen. Vind Låt höjdroderspaken gå tillbaka. Räta också upp planet genom att föra tillbaka sidoroderspaken till neutralläge. Ge lugna och kontrollerade kommandon med spakarna. moment 5:2:3 Att gå in för landning När batterinivån sjunker under en viss nivå stänger fartreglaget av strömmen till propellern. Sikta därför på att flyga 5-minuterspass för att säkerställa att detta inte inträffar. När du märker att motorn börjar dra dåligt skall du omedelbart landa och ladda batteriet. När du ska landa, flyg in mot vinden och landa sedan. Vind Inflygningsbana 12 Cessna 182 Skylane

13 moment 5:2:4 Att landa 4 När planet närmar sig marken, använd då höjdrodret för att hålla planet horisontellt. Landa sedan så mjukt du kan. Precis innan planet tar mark ska du slå av gasen helt! 1 Flyg rakt mot vinden. Om planet lutar korrigerar du detta med hjälp av sidorodret. Det får planet att räta upp sig. 3 Försök att hålla planet så horisontellt du kan. 2 Hastighet och höjd styr du med trottelspaken på sändaren. Hastigheten skall vara låg när du landar. Vid landning är det viktigt att föra ner gasspaken helt. Om propellern inte är frigjord, samtidigt som gasspaken inte är helt neddragen riskerar fartreglaget att överhettas och gå sönder. Ta ur batteriet ur flygplanet när du har landat. Slå sedan av sändaren. OFF Tänk på att batteriet är varmt direkt efter flygning. Cessna 182 Skylane 13

14 6 Funktioner, justeringar och underhåll 6:1 Sändarens ingående delar Sändarantenn. 7 Trottelspak. Används för att kontrollera hur fort propellern ska rotera. 2 Strömbrytare. 8 Batteriindikator. 3 Höjdroder trim. Används för att få planet att flyga horisontellt i luften. 9 Batterilock. 4 Sidoroderspak. Med denna spak styr du planet till höger eller vänster. 10 Sändarkristall. 5 Sidorodertrim. Används för att få planet att flyga rakt fram. 11 Reverseringsswitchar. Används för att reversera riktningen i vilken servona rör sig. 6 Gastrim. Används för att motorn inte skall rotera när gasspaken är i neutralläge. NORMAL A B Höjdroder. Gas. REVERSE A B C C Sidoroder. Alla reverseringsswitchar ska vara i läge NORMAL! Låt aldrig batterierna i sändaren ta helt slut. Du kommer då att tappa kontrollen på din modell vilket kan resultera i både materiella skador och personskador. Så fort den gröna lampan slutar lysa rekommenderar vi att du byter ut eller laddar (om du har laddningsbara batterier) batterierna i sändaren. 14 Cessna 182 Skylane

15 Sprängskiss Cessna 182 Skylane TP Skruv 11 Skruv Cessna 182 Skylane 15

16 6:2 Flygplanets ingående delar Huvudvinge Roderhorn Radiomottagare/ fartreglage Sidoroder Växellåda Servohorn Höjdroder Propeller Antenn Servohorn Spinner Motor Höjdroderservo Flygplanskropp Batterikontakt Sidoroderservo Sidroderlinkage Höjdroderlinkage Landställ Noshjul Batterilucka 16 Cessna 182 Skylane

17 6:3 Laddarens ingående delar Batteriklämmor. Kopplas till en 12Vspänningskälla. (Röd är "+", svart är "-") Strömställare Batteri (8.4 V / 600 mah) Adapterkabel Laddkontakt Laddningsindikator. Blinkar under laddning. Lyser när batteriet är färdigladdat. 6:4 Justera trim moment 6:4:1 Horisontell justering Flyg på en höjd av minst 20 meter. Släpp spakarna och observera hur planet beter sig. Om planet svänger höger, justera trim åt vänster eller vice versa. Justera tills planet flyger rakt när du släpper spakarna. moment 6:4:2 Vertikal justering Flyg på en höjd av minst 20 meter. Släpp spakarna och observera hur planet beter sig. Om planet stiger, justera trim åt uppåt eller vice versa. Justera tills planet flyger rakt när du släpper spakarna. Cessna 182 Skylane 17

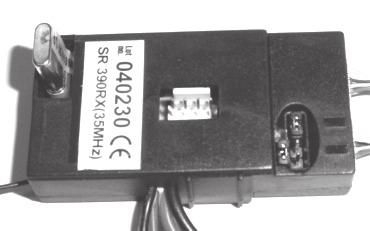

18 6:4 RC-Enhet RC-enheten i detta flygplan har en mjukvara som du kan ställa i två olika lägen beroende på dina flygkunskaper. Är du förstagångsanvändare skall mottagaren stå i det från fabrik inställda nybörjarläget. Nybörjarläge innbär att när du använder sidorodret (svänger) så kompenseras höjdrodret automatiskt. Du förlorar ingen höjd tack vare att RC-enheten/planet håller höjden åt dig utan att du behöver använda höjdrodret. Vi rekommenderar att du använder detta nybörjarläge tills du känner dig mycket säker på planets rörelser, landningar och så vidare. Avancerat läge För att ställa RC-enheten i det mer avancerade läget krävs det att du lyfter bort en brygga på den (se bild). Med bryggan bortplockad uppför sig planet på ett mer tradionellt sätt, det finns ingen automatisk höjdkompensation längre dvs. du måste själv kompensera planets höjd när du svänger. Detta läge gör att du kan flyga mer avancerat, göra häftigare svängar med mera. Tänk på att detta läge ökar risken för misstag. Att ställa mottagaren/planet i avancerat läge A. Lyft av vingen för att komma åt mottagaren. B. Tag bort den tejp som sitter över bryggorna. C. Lokalisera rätt brygga (se bild) och lyft den rakt upp, lämna kvar de andra bryggorna på sitt ställe. D. Förvara den borttagna bryggan på ett säkert ställe för en eventuell framtida användning. E. Sätt en ny tejp över bryggorna. F. Slå på sändaren och koppla därefter in batteriet. G. Kontrollera sedan att du befinner dig i det avancerade läget genom att dra sidoroderspaken till vänster eller höger. Om höjdrodret står kvar i neutralläge och inte rör sig uppåt så är planet inställt på det mer avancerade läget. Pilla bort "bryggan" längst ut mot hörnet på RC-enheten. Använd något spetsigt eller en spetstång. Var försiktig så att du inte skadar RC-enheten på något sätt! Så här ska det se ut när det är klart! Sätt sedan tillbaka tejpbiten över hålet 18 Cessna 182 Skylane

19 6:5 Förvaring När du skall förvara din bil under en längre period rekommenderar vi att du gör följande: - Tag ur alla batterier ur sändare och mottagare. Batterierna kan i värsta fall börja läcka under tiden planet förvaras. - Rengör din modell grundligt. Det är mycket roligare att flyga modellen nästa gång om den är ren och fin. Cessna 182 Skylane 19

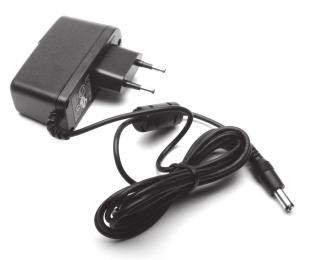

20 7 7:1 Optiondelar Optiondelar och tillbehör Nätaggregat För nätanslutning av standardladdaren MGP 650 mah 8,4V Extra ack av samma typ som standard. Kompletteras med följande adpaterkabel: Adapterkabel. Planets standardladdare är utrustad med en kontakt av cigarett-typ. För att ansluta denna till nättagregatet använder du ovan nämnda adapterkabel. 20 Cessna 182 Skylane

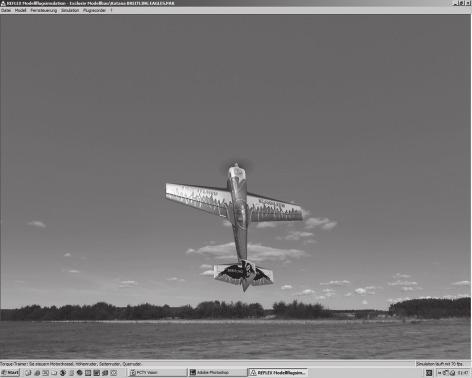

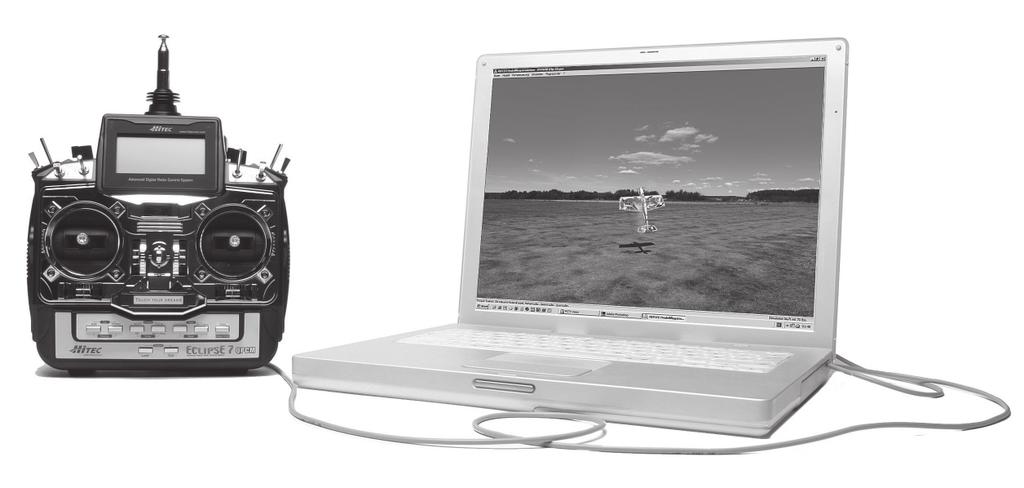

21 7:3 Reflex XTR Denna simulator är helt klart det bästa hjälpmedlet att parallellt utveckla dina flygfärdigheter med ditt flygplan. Överlägsen realism både i grafik och flygprestanda. Reflex XTR är utrustad med flera flyg- och helikoptermodeller Sändaren kräver simulatorkabel; XT.06 Om du senare väljer att ta steget till större bränsledrivna flygplan är Reflex mycket uppskattad för att öva svårare manövrar. Art. nr XT Teknisk specifi kation: Kräver PC-baserad dator. P4, AMD eller likvärdig processor med 1200MHz och 128MB RAM minne, Windows 98, SE, 2000 eller XP. Grafi k kort med minst 32 MB Se ex-sim.de/ för mer information samt uppdateringar. Cessna 182 Skylane 21

22 8 Reservdelar 8:1 Flygplan No. Benämning Kvantitet No. Benämning Kvantitet Kåpa Cessna 182 Cowling Propeller Cessna 182 Propeller Spinner Cessna 182 Spinner Nos-ställ Cessna Nose Gear Set Huvud-landställ Cessna Main Gear Set Dekal Cessna 182 Decal Batterihölje Cessna 182 Battery Cover Vinge Cessna 182 Main Wing Set Kropp Cessna 182 Fuselage Stabilisator och fena Tail Wing Set Växellåda Gear Reduction Unit Vxl axel Shaft 1 x 1 2 x 1 3 x 1 10 x 1 11 x 1 12 x 1 13 x 1 16 x 1 17 x 2 18 x 1 19 x x 1 22 x x 1 4 x 1 6 x Motor -07 Motor 9 x RC-enhet Servo Receiver Servo x 1 x RC-enhet & servo (35MHz) -02 Receiver & Servo Set (35MHz) 14 x 1 15 x 2 For Europe Kristallset (35.04MHz) -64 Crystal Set (35.04MHz) TX x 1 RX x 1 For Europe Kristallset (35.08MHz) -68 Crystal Set (35.08MHz) TX x 1 RX x 1 For Europe Kristallset (35.12MHz) -72 Crystal Set (35.12MHz) TX x 1 RX x 1 For Europe 22 Cessna 182 Skylane

23 9 Felsökning Symptom Trolig orsak Lösning Modellen rör sig inte, Svårigheter att kontrollera modellen. Strömbrytaren till sändaren är inte påslagen. Batterierna i sändaren är urladdade. Batterierna i sändaren är felaktigt monterade (felaktig polaritet) eller är av fel typ. Batteriet i flygplanet är ej inkopplat. Slå på strömbrytaren. Byt ut eller ladda batterierna (om de är av uppladdningsbar typ). Montera batterierna korrekt eller skaffa batterier av korrekt typ. Koppla in batteriet. Batteriet i flygplanet är urladdat. Ladda batteriet. Batterierna i sändaren är urladdade. Batteriet i flygplanet är urladdat. Antennen på sändaren är ej monterad / ej åtskruvad ordentligt. Antennen på sändaren är ej utdragen helt. Andra sändare i närheten använder samma frekvens som du. En större väg eller en kraftledning finns i närheten som stör RC-enheten i planet. Byt ut eller ladda batterierna (om de är av laddbar typ). Ladda batteriet. Montera och dra åt sändarantennen. Dra ut antennen helt. Flyg din modell någon annanstans eller vid ett annat tillfälle. Välj en annan plats att flyga ditt plan. Modellen flyger inte rakt. Rodertrim är inte justerat Justera rodertrim. korrekt. Propellern slutar inte att rotera. Gastrim är inte justerat korrekt. Justera gastrimmet. Dålig kraft i motorn. Batteriet i flygplanet är urladdat. Ladda batteriet. Cessna 182 Skylane 23

24 10 Säkerhet Modellen innehåller smådelar! Låt inte små barn leka med dessa! Flyg inte din modell i stark vind! Montera alltid batterier med korrekt polaritet. Montera aldrig isär batterier. Om din modell inte beter sig som den ska, landa genast och åtgärda felet. Hantera vassa verktyg med stor försiktighet. OFF När du inte använder din modell skall du slå av strömbrytaren och montera ur batterierna ur både sändare och modell. Var försiktig med antennen så att den inte skadar andra människor. Vifta inte runt med antennen. Låt inte åskådare komma för nära propellern. Vidrör aldrig en propeller som roterar. Det finns då risk att du skadar dig. Använd inte skadade delar. Under och straxt efter användning är motor och batteri varma. Vidrör dem inte förrän de har svalnat något. Förvara inte din modell i direkt solljus. Flygplanet går ej att kontrollera om någon annan flyger med samma frekvens som du. Kontrollera därför alltid att inga andra flyger med samma frekvens som du. Använd alltid Kyosho orginaldelar till din modell. På så sätt säkerställer du att din modell fungerar felfritt. 24 Cessna 182 Skylane

25 Lämna aldrig ett batteri som laddas obevakat! Använd inte laddaren i direkt solljus eller i hög värme. Sändare och mottagare/ fartreglage är sofistikerad elektronik. Dessa får ej utsättas för väta då det gör att utrustningen slutar att fungera. Låt inte barn leka med laddaren, speciellt inte då den är inkopplad. Att kortsluta ett batteri kan orsaka explosion och/eller brand. Montera under inga omständigheter isär ett batteriack! Undvik att utsätta laddaren för hårda slag och stötar. Utsätt aldrig batterier för eld eller annan hög värme. Explosionsrisk föreligger! Om laddaren kopplas in på ett bilbatteri måste motorn vara avslagen! Spänningen från generatorn kan vara så hög att laddaren går sönder. Se alltid till att laddaren kopplas in med korrekt polaritet! Ladda inte batteriet när motorn eller modellen går. Spänningsförändringen sätter laddautomatiken ur spel. Ladda aldrig batteriet på brännbart material. Brandrisk föreligger! Cessna 182 Skylane 25

26 Anteckningar: 26 Cessna 182 Skylane

27 Anteckningar: Cessna 182 Skylane 27

28 I din butik finner du OptionParts och reservdelar samt extra tillbehör. Ring gärna och försäkra dig om att just den del du söker finns på lager Butik Säljare Telefon 28 Cessna 182 Skylane
