1 NINE EAGLES Solo Pro 228 NINE EAGLES04.NE228A vol. 1

2 Tack för att du valt en Nine Eagles produkt. Vi hoppas att du har roligt med produkten. Läs instruktionerna noggrant, de ger goda råd. Kom alltid ihåg att roterande propellern kan orsaka skada. Se speciellt upp för barn och djur. Delarnas priser och bilder finns på Få ut mer av din modell. Läs instruktionerna noggrant! Förpackningens innehåll: helikoptern, sändaren, LiPo-batteriet, laddaren för LiPo-batteriet, nätaggregatet för laddaren och extra huvudrotorblad. NineEagles garanterar att modellen är testad hos fabriken före leverans till butiken. 2

3 Radiosändaren Strömindikator Sändningsindikator Gyrolägesväljare Servohalverare Höjdrodertrim Skevrodertrim Trotteltrim Sidrodertrim Strömbrytare Lcd-skärm Normal- och expertläge Sätt på sändaren och kontrollera nuvarande läget. Om indikatorn visar en halvfull cirkel är normalläget aktiverat. En full cirkel innebär att expertläget för erfarna flygare är aktiverat. 2.Läget byts med servohalverarspaken. OBS! I expertläget är helikopterns styrning mer aggressiv, börja alltid med normalläget. Denna symbol visar det aktiva läget. 3

4 Mode 1 och Mode 2 I Norden används vanligtvis Mode 2 men du kan byta flygsättet till Mode 1 om du så vill. 1. Stäng av sändaren. 2. Lossa skyddskåpan på baksidan av sändaren. 3. Vrid spaken till andra läget. 4. Kontrollera att spaken är helt och hållet i andra sidan och montera skyddskåpan tillbaka. Laddning 1.Koppla laddaren till nätaggregatet och nätaggregatet till vägguttaget. 2.Koppla LiPo-batteriet till laddaren. 3.Placera batteriet på ett brandsäkert undelag. 4.Ta loss LiPo-batteriet från laddaren då laddningen är klar. Lysdiodernas betydelse: Röd lampa lyser->laddaren är på Grön lampa blinkar->laddar Grön lampa lyser->batteriet är fullt Lämna aldrig laddaren obevakad då den är i bruk! 4

5 Förberedelser 1. Placera batterier i sändaren. 2. Sätt på sändaren och kontrollera batteriernas spänning från lcd-skärmen 3. Placera LiPo-batteriet i helikopterns batteriställning och koppla elkontakten till batteriet. Rätt igångsättning - att starta upp på rätt sätt 1. Slå på sändaren. Håll trottelspaken nere och vänta 2-3 sekunder så kalibrerar sändaren sig själv. 1. Slå på sändaren. 2. Öppna batterilådans lucka. 2. Håll stadigt i ramen och öppna luckan. 3. Placera batteriet och stäng luckan ordentligt. 4. Koppla elkontakten -> lägg märke till polariteten 3. Placera batteriet. 4. Koppla elkontakten till batteriet. Stänga av 1. Ta loss elkontakten från batteriet. 2.Slå av sändaren. Koppla alltid ur batteriet efter flygning. Om batteriet lämnas inkopplat blir det urladdat och då kan batteriet inte längre laddas om. 5

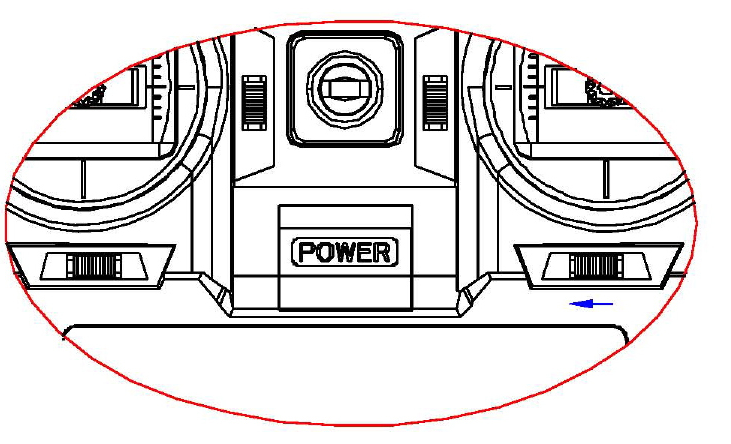

6 Binda helikoptern och sändaren Bindningen mellan helikoptern och sändaren är redan gjord i fabriken. Följ instruktionerna nedan om bindningen av någon anledning måste göras om. 1 Tryck skevrodertrimmen åt vänster. 2 Slå på sändaren medan du håller skevrodertrimmen åt vänster. Sändaren börjar pipa. 3 Koppla LiPo-batteriet till helikoptern. 4 Då sändaren slutat pipa är bindningen gjord. OBS! Under bindningen måste trottelspaken vara i nedre position. Funktionstest Justering av trim Kontrollera att trimmarna (inte trotteltrimmen!) är i mitten före första flygningen. Trotteltrimmen bör vara nere, så att rotorn slutar rotera! OBS! Denna modell är försedd med TrottelSafe. Helikopterns rotorer börjar inte rotera förrän sändarens trottelspak är längst nere. 6

7 Trotteltrim Justering av trim - Mode 2 Om rotorn roterar då trottelspaken är nere; justera trotteltrimmen neråt tills rotorn stannar. Då rotorn inte roterar då du lyfter på trottelspaken; justera trotteltrimmen uppåt. Sidrodertrim Om helikoptern vänder på sig utan att du berör sidroderspaken; justera sidrodertrimmen åt motsatt håll. Då helikopterns nos t.ex. vänder åt vänster justeras trimmen åt höger. Höjdrodertrim Om helikoptern rör sig framåt eller bakåt utan att du berör höjdroderspaken; justera höjdrodertrimmen åt motsatt håll. Då helikoptern t.ex. rör sig framåt justeras trimmen bakåt. Skevrodertrim Om helikoptern lutar åt vänster eller höger utan att du berör skevroderspaken; justera skevrodertrimmen åt motsatt håll. Då helikoptern t.ex. lutar åt vänster justeras trimmen åt höger. 7

8 Flygning med Mode 2 Trottel Sidroder Höjdroder Skevroder Upp Vänster rotation Framåt Höger Ner Höger rotation Bakåt Vänster Kontrollera delarna i helikoptern Ingen del får vara skadad eller trasig. Sådana delar ska direkt ersättas med nya. Med dåliga delar är helikoptern betydligt svårare eller rent av omöjlig att flyga, i värsta fall leder detta till person- eller andra skador. Då du känner dig färdig för att börja flyga, välj en öppen plats. Se till att andra människor, barn, djur eller föremål inte är i närheten. 8 GÖR FÖLJANDE GRANSKNINGAR ALLTID FÖRE FLYGNING: Sändarens batterier bör vara i gott skick - du ser batterispänningen på sändarens skärm. Delarna bör vara ordentligt på plats. Skruvar, huven... Servonmotorernas länkage bör vara på plats. Motorernas skruvar bör vara på plats. Rotorbladen bör röra sig fritt; de ska inte vara för löst och inte för spänt. Alla komponenter bör vara på plats - elektroniken, motorer... Inget får fastna någonstans - t.ex. huven får inte beröra rotorbladen. Granska alla delar i masten.

9 Träning Placera helikoptern i mitten av rummet. Stå ca. två meter från helikoptern så att stjärtrotorn pekar mot dig. Nedan finns övningstips. Med hjälp av tipsen får du din helikopter trimmad och upp i luften. Till en början behöver du inte kunna flyga helikopter, övningen hjälper dig att bli en bra pilot. Skjut trottelspaken försiktigt framåt (uppåt) tills helikoptern börjar sakta stiga. Försök kompensera för helikopterns rörelser. Om helikoptern vandrar åt vänster, styr försiktigt åt höger. Lyft inte helikoptern högt upp - max 50 cm. Landa genast om du tappar kontrollen. Först är det bra att lära sig hovra. I hovring hålls helikoptern stilla på en ca. halv meters höjd. Trimma helikoptern så att den håller sig still i luften när spakarna är i neutralläge. Om du flyger helikoptern på en höjd under 20 cm är helikoptern instabil. Detta beror på markeffekten som rotorbladen skapar. Då du lärt dig hovra kan du fortsätta med övningen. Övning: Rotera helikoptern med sidrodern. Flyg framåt/bakåt. Flyg åt vänster/höger. Flyg i cirkel. Flyg i fyrkant (bilderna): 1. Med stjärten mot dig 2. Med sidan mot dig 3. Med nosen mot dig Flyg i åtta Friflygning I fyrkant Flygaren Stjärten mot dig Flygaren Sidan mot dig Flygaren Nosen mot dig 9

10 Säkerhetsföreskrifter - LiPo-batterier Lithium Polymer-batterier är inte lika stabila som alkaliska eller NiMH-batterier. Tillverkarens instruktioner bör efterlevas. Följ också instruktioner gällande förstörning av gamla LiPo-batterier. Kontakta återförsäljaren om du inte vet hur batteriet ska laddas. VARNING Laddning och användning av detta batteri kan orsaka eldsvåda om det görs felaktigt. Användaren måste förstå denna risk. Nine Eagles, dess dotterbolag, distributör, leverantör eller återförsäljare kan ej bevaka användningen av apparaten, laddningen/användningen av batteriet eller monteringen av delar. Därför ska de ej hållas ansvariga för person- eller materialskador som uppstått vid användandningen av denna produkt. Läs säkerhetsföreskrifter och instruktioner noga. LiPo-batteriet bör bevaras utom räckhåll för barn och djur. LIPO-BATTERI Produktansvaret täcker möjliga material- och tillverkningsdefekter. Produktansvaret täcker ej fel som uppstått av felaktig användning eller slitage. SÄKERHETSINSTRUKTIONER Bevara LiPo-batteriet i ett brandsäkert utrymme. Ladda batteriet på ett brandsäkert underlag. Laddningen får ej ske obevakat. Om batteriet utsätts för stötar eller skadas i en krasch, lämna batteriet på ett brandsäkert underlag och vänta minst en halv timme. Ett skadat batteri kan i värsta fall explodera. Försök aldrig ladda ett skadat batteri. Använd endast NineEagles balanseringsladdare. Om batteriet börjar svälla eller andra speciella tecken kommer fram, sluta ladda och placera batteriet på ett brandsäkert underlag. VIKTIGT Batteriet får ej lämnas fastkopplat till laddaren då laddningen är färdig. Batteriet får ej lämnas fastkopplat till helikoptern efter flygning. Försök ej bygga batterier av enskilda celler. OM BATTERIET HAR UTSATTS FÖR EN KRASCH ELLER ÄR SKADAT Ta loss batteriet från modellen Inspektera skador Om batteriet är oanvändbart, lämna det för återvinning eller till din återförsäljare ÅTERVINNING AV LIPO-BATTERIER Fyll ett glas med vatten och mycket bordssalt. Saltet laddar ur batteriet långsamt och säkert. Lämna batteriet för återvinning. 10

11 Viktigt! Sluta flyga då helikoptern är trött. Batteriet är då nästan tomt. Koppla ALLTID ur batteriet efter flygning. Om batteriet lämnas inkopplat blir det urladdat, då kan batteriet inte längre laddas om. Om du håller på att krascha, dra trottelspaken snabbt ner. Detta sparar på elektroniken, rotorbladen och motorer. Om du inte tänker flyga på länge, ladda batteriet ungefär halvvägs och ta bort batterierna från sändaren. OBS! Koppla alltid ur batteriet efter flygning. Om batteriet lämnas inkopplat blir det urladdat och då kan batteriet inte längre laddas!om. Varningar Nine Eagles-produkterna är ej leksaker. Det är rekommenderat att personer under 14 år inte använder produkten. Produkten bör användas på ett säkert sätt. Följ instruktionerna då du börjar flyga. Se till att händer, hår eller annat inte hamnar i helikopterns roterande delar. Flyg inte nära eller ovanför någon annan person. Ta loss batteriet före du stänger av sändaren. Helikoptern använder ett LiPo-batteri. Följ instruktioner gällande dessa batterier för att undvika olyckor. Använd alltid en Nine Eagles-laddare som är avsedd för just denna modell. Lossa batteriet från laddaren då laddningen är klar. Batteriet får ej överladdas. Batteriet får ej bevaras i solsken eller nära eld. Batteriet bör hållas tort. Batteriet får ej transporteras/bevaras nära föremål av metall för att undvika kortslutningar. Batteriet får ej tas i bitar. Laddaren bör hållas torr. Helikoptern får ej användas nära elektrisk utrustning som fungerar med 2.4 GHz radioteknik. Instruktionerna baserar sig på Mode 2. Mode 2 är det vanligaste flygsättet i de nordiska länderna. Produkten får ej skrotas bland hushållsavfall. Användaren ansvarar för att lämna produkten för återvinning. Tilläggsinformation om återvinning får du av din hemkommun. Du kan också leverera produkten till din återförsäljare. 11
