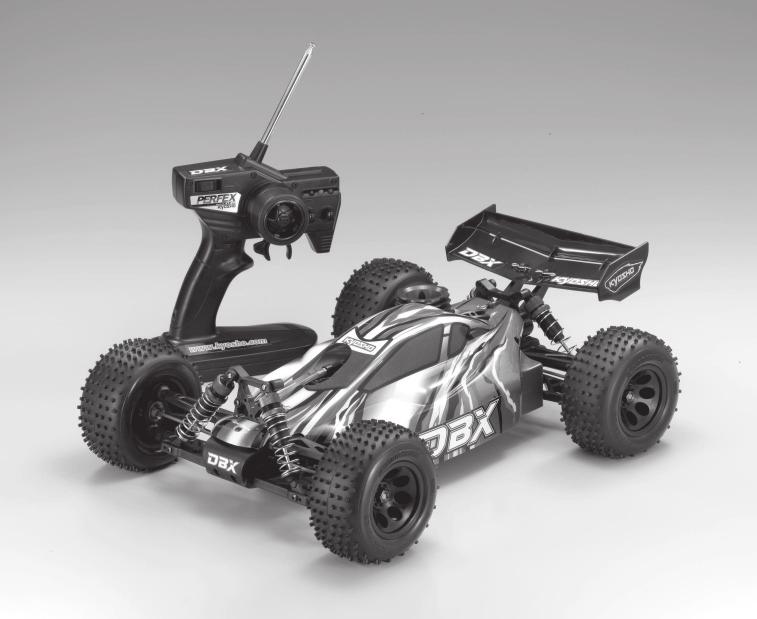

1 Ver 1.0 INSTRUKTIONSBOK DBX G3! Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk pådbx säkerheten! G3 1 Art. no

2 1 Inledning Gratulerar till ditt val av DBX G3. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just DBX G3, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re fram i instruktionsboken. Vi önskar dig mycket nöje och framgång med din nya bil! INDEX KOM IGÅNG...4 CHECKLISTA INFÖR KÖRNING...9 EFTER KÖRNING...10 TIPS FÖR KÖRNING FUNKTIONER M.M SPRÄNGSKISS OPTIONDELAR...21 RESERVDELAR FELSÖKNING...27 SÄKERHET DBX G3

3 Model No. POWER ON ST.D/R DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX POWER ST.TRIM TH.TRIM 1:1 Packa upp moment 1:1:1 Kartongens innehåll Sändare Sändarantenn Rör till mottagarantenn Insexnycklar (1,5 mm, 2 mm, 2,5 mm) Hylsnyckel Kaross Chassi moment 1:1:2 Kompletterande utrustning Bränsle Qwikfi re 16 (ingår ej i ReadySet Box) Alkaliska batterier AA (R6) 8 st till sändare 4 st till mottagare ReadySet Box GP DBX G3 3

4 2 Kom igång 2:1 Viktigt innan du startar De modeller som vi erbjuder kräver en viss del vad gäller underhåll, ju bättre underhåll desto mer körglädje kommer du att ha av din modell! Försök att få in små rutiner gällande de olika delarna av modellen så att du undviker att skruvar lossnar efter en tids körning eller att dreven går sönder på grund av felaktigt drevspel och så vidare. 2:2 Dags att köra moment 2:2:1 Förberedelse av modellen För att motorn skall få bästa möjliga skydd mot damm bör luftfiltret behandlas med luftfilterolja. Gör så här: - Ta ur luftfilterelementet ur hållaren. - Häll några droppar luftfilterolja på filterelementet och krama det ordentligt så att oljan arbetas runt överallt i det. - Montera tillbaka filterelementet i dess hållare. Se till att luftfiltret sitter ordentligt fast på förgasaren. Använd buntband för att fästa. Om du har en uppladdningsbar glödtändare, glöm ej att ladda den! moment 2:2:2 Montering av batterier Tag bort Sätt i 8 AAbatterier batterilocket. Sätt tillbaka locket. Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier skall givetvis inte användas. 4 DBX G3

5 moment 2:2:2 Forts. 1 Ta bort karossclipsen 2 och lyft av karossen. Ta bort låsclipsen och låsringarna på radiolådan. Lyft sedan av locken. 3 4 Sätt en bit tejp för att hålla fast batterierna i hållaren. Sätt i 4 stycken AA-batterier i batterihållaren. 5 Lägg i batterihållaren som bilden visar. Montera tillbaka locket. Var försiktig så att lockets piggar inte blir skadade. Trä sedan antennen genom antennröret och montera röret i fästet Se till att antennkabeln inte kommer i kläm. Kapa aldrig av antennkabeln. Radions räckvidd blir kraftigt reducerad moment 2:2:3 Grundjustering av styrning Ställ upp bilen på ett ställ så att hjulen går fria. Sätt på sändarens och mottagarens strömbrytare. Vrid sändarens styrreglage för att kontrollera att framhjulen svänger åt rätt håll. Vänster Rakt fram Höger Vänster Höger Vänster Höger Om framhjulen styr tvärtemot vad du styr på sändaren åtgärdar du detta genom att växla läge på reverseringsknappen för styrservot på sändaren (Se kap. 6.1). DBX G3 5

6 POWER POWER ON ST.TRIM TH.TRIM Model on. POWER ST.TRIM TH.TRIM ST.D/R Höger Vänster DIGITAL PROPORTION AL RADIO Justera med trimknappen för styrningen så att hjulen står rakt när sändarens styrreglage står i neutralläge. För att få modellen att gå precis rakt behöver du justera detta igen när du kör din modell. CONTROL SYSTEM PERFEX moment 2:2:4 Grundjustering av gas < Neutral > Om förgasaren inte står i neutralläge när gasreglaget gör det, justera med trimknappen.. POWER ON Model on. POWER ST.TRIM TH.TRIM ST.D/R DIGITAL PROPORTION AL RADIO Cirka 0,3 mm Tag bort luftfiltret och eventuellt transportskydd ur förgasaren. < Full gas > CONTROL SYSTEM PERFEX POWER Gas Broms ST.TRIM Helt öppet TH.TRIM < Broms > Broms Cirka 0,3 mm Gas Om bilen bromsar när du ger gas åtgärdar du detta genom att slå om reverseringsknappen för gasservot på sändaren. Montera tillbaka luftfiltret och säkra med buntband! Neutral Bromskraften kan justeras genom att justera dessa skruvar. moment 2:2:5 Start av motor 2 1 Fyll tanken med bränsle. 6 DBX G3 2 Täck över utblåset på pipan med fingret eller en trasa. Dra runt motorn tills bränsle når förgasaren. Akta så att du inte bränner dig om motorn är varm!

7 Model No. ST.D/R POWER ST.TRIM TH.TRIM Dra ej för hårt i startsnöret! 3 Koppla på glödtändaren på glödstiftet och se till att det blir 4 ordentlig kontakt. Håll i glödtändaren och drag i dragstarten. Drag aldrig ut den mer än cirka cm. Känn också efter att startern "greppar" motorns vevaxel innan du drar till i startsnöret. Lite gas kan behöva ges för att motorn skall starta. För att underlätta start av en helt ny motor kan glödstiftet lossas något så att kompressionen i förbränningsrummet minskas. Så fort motorn har startat dras glödstiftet åt igen. Detta gör att motorn blir lättare att dra runt samt att dragstarten skonas. Detta behöver ej göras när motorn väl är inkörd. moment 2:2:6 Stoppa motor 1 Nyp åt bränsleslangen till förgasaren 2 Stäng av strömbrytaren till mottagaren enligt illustration. På så sätt töms först, sedan sändarens strömbrytare. motorn på bränsle och stannar. Detta gör det lättare att starta motorn nästa gång. Bränsle som får stå ett tag OFF tjocknar till och blir kladdigt. Akta så att du inte bränner dig på den heta avgaspipan! OFF ON OFF POWER ON POWER ON M odel No. Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! DBX G3 7

8 moment 2:2:7 Inkörning av motor Inkörning av motorn är ett mycket viktigt moment som inte får hoppas över eller slarvas med. Under inkörning är det viktigt att du inte kör motorn på höga varvtal. Inkörningen av motorn är viktig för att anpassa motorns rörliga delar mot varandra så att de kan jobba så friktionsfritt som möjligt när du sedan kör motorn på höga varv. Om inte motorn körs in kommer livslängden på den förkortas avsevärt. 1 Starta motorn enligt moment Ställ upp bilen så att hjulen går fria. Om det behövs; justera tomgångsskruven så att hjulen står stilla. Låt motorn gå på tomgång med gasreglaget på sändaren i neutralläge den första tanken. Tomgångsskruv Högfartsnål Neutral 2 3 Starta motorn och ge endast lite gas och kör runt bilen. För att även anpassa ("slita in") alla kugghjul i transmissionen mot varandra kan du med fördel köra bilen i åttor. Kör 2-3 tankar på detta sätt. Nu kan du börja gasa lite mer, cirka 2/3 gas. Motorn kan nu börja optimeras för att gå på höga varv, se moment avsnitt 6.5. Vänta dock ytterligare någon tank innan du kör bilen på max gas. Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! 8 DBX G3

9 3 Checklista inför varje körning När du skall köra din modell är det bra om du har följande punkter som en rutin innan du sätter igång. Kontrollera att: - Alla skruvar och muttrar sitter fast och är åtdragna. - Alla rörliga delar kan röra sig fritt utan att vare sig gå för trögt eller för lätt. - Låsvätska och smörjmedel finns på nödvändiga ställen. Låsvätska bör finnas på alla skruvar som gängas in i metall. - Luftfiltret är rent, helt och sitter ordentligt på plats. Hela bilen ska i princip kunna lyftas i luftfiltret utan att det lossnar. Säkra med buntband. - Batterier i sändare och mottagare inte är urladdade. - Bränsleslangar är hela. - Ingen annan använder din frekvens. - Inga barn och djur finns i närheten där du skall köra. - Bilen svarar på sändarens kommandon. - Att alla servon rör sig som de skall samt att de rör sig i rätt riktning. De ska heller inte "stånga", det vill säga ta emot utan att ha nått ändläget. Gör du en snabb kontroll av dessa punkter inför varje körning kommer din modell att fungera väl och körningen kommer förhoppningsvis kunna ske utan några missöden. DBX G3 9

10 4 4:1 Kontroll och justeringar Efter körning Efter körning kan det vara bra att kontrollera att allting sitter kvar där det skall. Våra modeller går fort och törnar man i eller krockar med något i dessa hastigheter finns det risk att någonting flyttar på sig på chassiet. Listan nedan visar ett antal punkter som är bra att kontrollera när du kört klart din modell för dagen. - Kontrollera att alla skruvar sitter fast. - Kontrollera att inga delar är trasiga. De skall i så fall bytas ut. - Kontrollera att drevspelet mellan kopplingsklocka och huvuddrev är korrekt. Kugghjulen skall löpa lätt mot varandra utan att vare sig "greppa" varandra eller glappa. Glappar det kommer huvuddrevet snart att gå sönder om det inte åtgärdas. Gör så här för att justera drevspelet: 1. Lossa skruvarna som håller fast motorn en aning. Det räcker att du kan flytta på motorn någon millimeter. 2. Sätt en bit tunnt papper mellan kopplingsklocka och huvuddrev. 3. Tryck motorn (kopplingsklockan) mot huvuddrevet och dra åt skruvarna som håller motorn. 4. Ta bort pappersbiten. Pappersbiten bör nu vara veckad. 5. Färdigt! 4:2 Rengöring En dammig bil borstas ren med en stor pensel. Finns det tillgång till tryckluft så använd den. Blås dock inte direkt på luftfiltret så att smuts blåser in i motorn. För att rengöra drivknutar och liknande är en tandborte utmärkt. En hårdare nedsmutsad bil kan rengöras med naturavfettning och varmt vatten. Täck över motorns förgasare och duscha försiktigt med naturavfettning. Skölj sedan bilen genom att duscha den med hett vatten. Om nödvändigt använd även tandborsten. Undvik hela tiden att duscha på radiolådan, servona och batteriboxen! Det bästa är att montera bort dessa helt under rengöring. 10 DBX G3

11 5 Tips för körning 5:1 Bra att ha till hands - Papper eller trasor. Bränslemodeller blir lite kladdiga och man spiller ofelbart ut bränsle då och då. - Extra luftfilter. Man kan tappa filtret eller det kan sätta igen totalt. - Extra glödstift. Stift slits eller går sönder. 5:2 Grundläggande körtips Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att bilen känns mer "stabil". När du blir en mer van förare kommer du att vilja ställa upp styrutslaget igen. Mindre styrutslag Större styrutslag Håll in armbågarna mot kroppen och rikta antennen uppåt. Tryck in gasreglaget mjukt och styr bilen till höger och vänster. Då får du en känsla för hur bilen beter sig. ST.D/R Tryck långsamt in gasreglaget och släpp. Repetera detta ett par gånger så du känner hur bilen beter sig. ST.D/R Om du är osäker på på hur du ska styra, håll sändaren med "ratten" mot dig. Du får då en bättre känsla för vad som är höger och vänster. ER ON POWER ST.TRIM Sväng inte samtidigt som du ger full gas. Bilen vill då gå rakt fram. ST.D/R När du får kontroll på hur bilen beter sig kan du börja experimentera med allt mer gas och allt större styrutslag. När du kan köra din bil i en åtta har du bra kontroll på din bil. Nästa steg är att öka farten! Ha det så kul! DBX G3 11

12 Model No.KT-3 6 6:1 Funktioner, justeringar och underhåll Sändarens ingående delar Strömbrytare Antenn Reversering för styrservo Reversering för gasservo Styrreglage Normal Reverserad POWER ON Knappar för servoreversering Batteriindikator POWER Gasreglage ST.D/R ST.TRIM TH.TRIM Trimknapp för gasreglage DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX KT-3 Lock till batterilåda Trimknapp för styrreglage Justerknapp för styrservoutslag (Dual Rate) Sändarkristall 12 DBX G3

13 6:1 forts. Batteriindikator Röd Gul Grön POWER ST.TRIM TH.TRIM Låt aldrig batterierna i sändaren ta helt slut. Du kommer då att tappa kontrollen på din bil vilket kan resultera i både materiella skador och personskador. Så fort den gröna lampan slutar lysa skall du byta ut eller ladda (om du har laddningsbara batterier) batterierna i sändaren. Justering av styrutslag (Dual Rate) Styrutslaget blir mindre. Mindre styrvinkel Mer styrvinkel Styrutslaget blir större. Justeringsratt till Dual Rate DBX G3 13

14 6:2 Chassits ingående delar Motor Gas-servo Växellåda bak Luftfilter Framdäck Bränsletank Ljuddämpare Växellåda fram Strömbrytare Bakre stötdämpare Främre stötdämpare Radiolåda Bakdäck Styrservo 14 DBX G3

15 DBX G3 15 BRG VS VS TR38 21 BRG TR TR TR TR TR TR TR VS BRG VS002 3 VS TR VS TR VS001 VZW BRG VS BS107 6 VS Sprängskisser DBX G Differential Fram/Bak Servoräddare

16 16 DBX G3 L N O E M S D C E L D B B A A C S TR TR TR TRH001BK 137 TR TR TR TR TR TR TR TR TR TR TR 95 TR FD TR I 109 FD TR TR TR FD FD BK 117 LD SD TR TR TR BRG TR TR TR LA43 77 LA43 77 TR TR IF LD TR TR T 128 LD BK 118 TR TR TR TR TR TR TR TR BRG TR TR FZ76 74 TR TR LA43 77 TR LA TR TR FZ76 74 < Stötdämpare > < Mitt-differe < Fram-differential > < Servoräddare >

17 DBX G3 17 K P P J J K I T Q R R Q F M G H F I O H G T N TRH001BK 137 TR TR TR TR TR TR TR101BK 138 BRG TR FZ76 74 TR TR W W0141V 142 TR TR TR TR TR TR TR TR TR TR TR TR TR TR TR BRG TR TR TR TR TR TR TR TR UM UM VS TR TR FD F208 6 TR TR TR TR TR TR R111 TR TR FZ ntial > < Bak-differential > < Stötdämpare >

18 18 DBX G3 TR TR TR TR VS002 2 VS001 VZW TR IF IF TR TR TR TR VS001 1 TR BRG BS BRG mm IG001-1B 84 IG001-1B 92 IG001-1B 87 W TR TR134 IG001-5BL 90 IG001-1B 89 BSW32 88 IG001-1B 83 BSW mm IG001-3BL 85 IG001-3BL 86 Stötdämpare Differential Mitten

19 6:4 Motorns ingående delar Tomgångsskruv. Justerar öppningen på förgasaren under tomgång. Glödstift Högfartsnål. Justerar mängden bränsle som går in i förgasaren. Dragstart. Förgasare. Blandar bränsle och luft. Gasreglage. Bestämmer mängden luft/bränsleblandning som går in i motorn. Tomgångsnål. Reglerar blandningsförhållandet mellan luft/bränsle vid tomgång. 6:5 Motorns grundinställning 1 Skruva försiktigt in högfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 2 Skruva ut högfartsnålen motsols cirka 2,5 varv. 3 Skruva försiktigt in lågfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 4 Skruva ut lågfartsnålen motsols cirka 2,5 varv :6 Finjustering av motor moment 6:6:1 Optimering av tomgångsnålen Observera avgasrök och ljud när du ger motorn gas från tomgång (stillastående). Mycket rök och bluddrande ljud. Motorns varvtal kanske till och med avtar och motorn stannar helt. Ingen rök. Motorn varvar upp och/eller stannar abrupt. Luft/bränsleblandning för fet. Skruva in tomgångsnålen 1/8 varv och repetera hela momentet igen. Luft/bränsleblandning för tunn. Skruva ut tomgångsnålen 1/8 varv och repetera hela momentet igen. DBX G3 19

20 moment 6:6:2 Optimering av högfartsnålen Starta motorn och kör en stund så att den blir genomvarm. Kör bilen rakt fram och observera farten och varvtalet på motorn. Skruva in högfartsnålen 1/8 varv och kör igen. Varvtalet bör öka. Repetera steg 2 och 3 tills en så hög hastighet som möjligt erhålls. När du ställer in din motor får det aldrig sluta att "blåryka" ur avgasröret. Kommer det ingen synlig blå rök betyder det att motorn får för lite smörjning. Skruva då genast ut högfartsnålen så att det kommer synlig rök igen. Det är bättre för motorn att köra med lite för fet blandning än tvärtom. 6:8 Förvaring När du skall förvara din bil under en längre period rekommenderar vi att du gör följande: - Töm ut allt bränsle ur tank och alla slangar. Bränslet kommer annars med tiden att bli tjockt som sirap och orsaka en del extrajobb när du skall köra din modell nästa gång. - Droppa i ett par droppar after-run-olja i förgasare och cylinder. Drag runt motorn ett par varv för att jobba runt oljan överallt. - Ta ur alla batterier ur sändare och mottagare. Batterierna kan i värsta fall börja läcka under tiden bilen förvaras. - Rengör din modell grundligt. Det är mycket roligare att börja köra bilen nästa gång om den är ren och fin. - Ställ gärna upp bilen på något så att hjulen går fria. På så sätt undviks att hjulen får en "sula". - Förvara inte din bil där det finns råttor och möss. De älskar bränsleslangar och filterinsatser! 20 DBX G3

21 7 Optiondelar och tillbehör 7:1 Optiondelar No. Benämning Kvantitet No. Benämning Kvantitet mm kula 24 x Luftfilterinsats 132 x mm kulledshus 80 x x11mm Pin 10 x BK Buntband svart 118 x BK Silikonrör svart 117 x Antenn 100 x Karossclips små 105 x Avgaspackning 115 x Bromsplattor 46 x Luftfilter x Bromsbelägg hårda 47 x 4 BRG001 Kullager 5x10x14 4 pcs 1700BK Buntband svart 18 pcs. IFW46 Kopplingsklocka 13T IFW47 Kopplingsklocka 14T IFW133 Kopplingsklocka 15T instead of 113. Required to install BRG KP 1700KY 1701BK Buntband rosa Buntband gul Buntband svart 18 pcs. 18 pcs. 18 pcs. IFW122 Bromsskiva instead of KP Buntband rosa 18 pcs. IFW330 Bromsbelägg instead of 46, KY Buntband gul 18 pcs. KC45 Kopplingsbackar instead of Antennrör svart 4 pcs. TRW5 Trimpipa instead of Antennrör rosa 4 pcs. VSW019 Ståldrev 40T instead of 3, Antennrör gul 4 pcs. 1796BL Spiralslang Blå 1796R Spiralslang Röd 1829 Karossax med fil Making short work of cutting bodys Svänghjulsavdragare Tempgun Digital thermometer (not loading type) Startlåda Ställ för RC-bil 1/ B 96422B Ställ för RC-bil lågt Setup väska/skiva Tankflaska 250 cc Tankflaska 500 cc 7:2 Tillbehör Tankflaska 500 ml Luftfilterolja 09.RA20 Låsvätska 09,9501 After-Run olja Lexanborr DBX G3 21

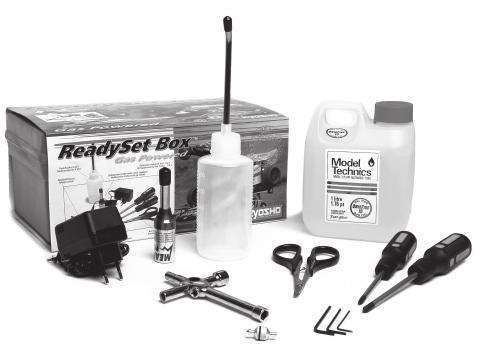

22 7:3 ReadySet Box GP READYSET BOX GP ETT OUMBÄRLIGT KOMPLEMENT TILL DIN BRÄNSLEMODELL ReadySet GP boxen innehåller alla viktiga komponenter såsom startutrustning, verktyg m.m. Boxens design gör att den fungerar utmärkt som verktygslåda för att enkelt samla de tillbehör samt reservdelar du behöver ha tillgång till vid körning. ReadySet GP Boxen är helt enkelt det självklara komplementet till alla bränsledrivna modeller. Tankflaska 250 ml Model Technics QwikFire bränsle QwikFire bränsle är speciellt framta get för motorer med hög uteffekt. Använder du annat bränsle finns risken att du får en svårinställd och svårstartad motor, motorns livslängd kan drastiskt förkortas och eventuell reklamationsrätt mot fabrikationsfel förverkas. Laddare till glödenhet Stjärnskruvmejslar i storlekarna 1 och 2. Glödenhet 2250 mah Glödstiftkors Bränslefilter Sexkantsnycklar 7:4 Övrig utrustning Glödtändare DBX G3

23 7:5 Skruvtabell Nr Dimension Antal No. Size (mm) Quantity Maskinskruv liten skalle (M) Round Head Screw x6 2x8 2x10 2x15 5 each x8 2.6x10 2.6x12 2.6x14 5 each x4 3x6 3x8 3x10 3 x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x24 3x26 3x28 5 each Maskinskruv stor skalle (M) Bind Screw x4 2.6x6 2.6x8 2.6x12 5 each x4 3x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x6 4x8 4x10 4x12 5 each x22 3x25 3x28 3x30 5 each x15 4x18 4x20 4x22 5 each Maskinskruv försänkt (M FX) Flat Head Screw x8 2.6x10 2.6x12 2.6x14 5 each x6 3x8 3x10 3x12 5 each x14 3x16 3x18 3x20 5 each x8 4x10 4x15 4x20 5 each x22 3x24 3x26 3x28 5 each x30 3x32 3x34 3x35 5 each Insexskruv (M) Cap Screw x8 2x10 2x12 2x14 2 each x8 2.6x10 2.6x12 2.6x14 2 each x8 3x10 3x12 3x14 2 each x15 3x16 3x18 3x20 2 each x25 3x30 3x35 3x40 2 each x10 4x15 4x20 2 each x25 4x28 4x30 2 each x35 4x40 4x45 2 each Nr Dimension Antal No. Size (mm) Quantity Självgängande skruv (TP) liten skalle Round Head Self-Tapping Screw x4 2x6 2x8 2x10 5 each x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x25 3x30 3x35 5 each x14 2.6x15 2.6x16 2.6x18 5 each Självgängande skruv (TP) stor skalle Bind Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x10 4x15 4x18 5 each Sjävgängande skruv försänkt (TP FX) Flat Head Self-Tapping Screw x6 2.6x8 2.6x10 2.6x12 5 each x6 3x8 3x10 3x12 3x14 5 each x15 3x16 3x18 3x20 5 each x15 4x20 4x25 5 each Maskinskruv Insex med fläns (M) Flanged Cap Screw x6 3x8 3x10 2 each x8 4x10 4x12 2 each Maskinskruv kullerförsänkt (M FXS) RT/H Screw x8 2x10 10 each Maskinskruv insex (M) Set Screw x6 3x12 3x14 3x16 3 each x3 3x4 3x5 3x10 3 each x4 4x5 4x8 4x12 3 each x4 5x5 5x6 3 each x30 5x40 3 each Nr Dimension Antal No. Size (mm) Quantity Mutter Nut 1171 M2 M each 1172 M each Mutter med fläns Flanged Nut 1174 M3 10 each 1175 M4 10 each Mutter med nylonlåsning (nyloc) Nylon Nut 1177 M2.6 5 each 1178 M3 5 each 1179 M4 5 each Mutter med nylonlåsning lågprofil (nyloc) Nylon Nut lowprofile 1183 M3 5 each Mutter med nylonlåsning & fläns Flanged Nylon Nut 1180 M4 5 each Planbricka Washer mm 2.6mm 3mm 10 each mm 5mm 10 each C-clips E-Clips 1380 E each 1381 E each 1382 E each 1383 E each 1384 E each 1385 E each 1386 E each 1387 E7.0 6 each 1390 E each SIL0100 Silicone Oil (100) SIL0600 Silicone Oil (600) SIL4000 Silicone Oil (4000) SIL0150 Silicone Oil (150) SIL0700 Silicone Oil (700) SIL5000 Silicone Oil (5000) SIL0200 Silicone Oil (200) SIL0800 Silicone Oil (800) SIL6000 Silicone Oil (6000) SIL0250 Silicone Oil (250) SIL0300 Silicone Oil (300) SIL0350 Silicone Oil (350) for shocks. SIL0900 Silicone Oil (900) SIL1000 Silicone Oil (1000) SIL1100 Silicone Oil (1100) for shocks. SIL7000 Silicone Oil (7000) SIL10000 Silicone Oil (10000) SIL20000 Silicone Oil (20000) for diffs. SIL0400 Silicone Oil (400) SIL1200 Silicone Oil (1200) SIL30000 Silicone Oil (30000) SIL0450 Silicone Oil (450) SIL1300 Silicone Oil (1300) SIL40000 Silicone Oil (40000) SIL0500 Silicone Oil (500) SIL0550 Silicone Oil (550) SIL2000 Silicone Oil (2000) SIL3000 Silicone Oil (3000) for diffs. SIL50000 Silicone Oil (50000) SIL Silicone Oil (100000) DBX G3 23

24 8 Reservdelar 8:1 Chassi 24 DBX G3 No. Benämning Kvantitet No. Benämning Kvantitet TR17 Däck Truck Spike Spike Tire 136 x 2 Kaross lackad DBX TRB101 Print Body Set (DBX) x 1 TR18 Foams Inner Sponge 135 x 2 TRB151 Kaross olackad DBX Clear Body Set (DBX) x 1 TR51 Luftfilterhållare Air Cleaner Elbow 130 x 1 TRD151 Dekalset Decal Set x 1 TR101 Vinge 1/10 Svart TRH001 Fälgar 1/10 svart BK Wing (Black/DBX) 138 x 1 BK Wheel (Black/2pcs/DBX) 137 x 2 TR102 Bärarms-set Upper + Lower Sus. Arm x 1 Kullager 5x10mm BRG001 5x10mm Ball Bearing 18 x 4 Set (DBX) 4x16mm ställskruv 4x16mm Set Screw x 1 BRG002 Kullager5x8mm 5x8mm Ball Bearing 19 x 4 TR103 TR104 TR105 TR106 TR107 TR108 TR109 TR110 TR111 TR TR113 TR114 TR115 TR116 TR117 TR118 TR119 TR120 TR121 TR122 TR123 TR124 TR125 TR126 TR127 TR128 TR129 TR130 TR131 TR132 Stötdämparfäste set Shock Stay Set (DBX) Bumper + Vingfäste Bumper + Wing Stay Set (DBX) Överplatta + förstyvningsstag Upper Plate Set (DBX) Lock radiolåda Set Battery Cover Set (DBX) Radiolåda Radio Box (DBX) Tank 103 cc Fuel Tank (103cc) Chassi Main Chassis (DBX) Bulkhead F/B Bulkhead (DBX) Bulkhead Center Center Bulk Set (DBX) Huvuddrev 46T Main Gear (46T/DBX) Servoräddare Set Servo Saver Set (DBX) Servoärddarstolpe Servo Saver Shaft (2pcs/DBX) Outdrives Centerdiff Center Diff. Shaft (2pcs/DBX) Bromsaxel Brake Shaft (2pcs/DBX) Drivaxel Center (Fram) Front Center Shaft (L=103/1pcs/DBX) Drivaxel Center (Bak) Rear Center Shaft (L=76/1pcs/DBX) Hjulaxel Wheel Shaft (2pcs) Bärarmsaxel Främre Undre Front Lower Sus. Shaft (3x46mm/2pcs/DBX) Bärarmsaxel Bak undre Rear Lower Sus. Shaft (3x56mm/2pcs/DBX) Bärarmsaxel Övre Upper Sus. Shaft (3x39mm/F&R/2pcs/DBX) Bärarmskula 11mm Suspension Ballt (2pcs) Drivaxel (L=96 mm/2 st) Drive Shaft (L=96/2pcs/DBX) Stag-set Tie Rod Set (DBX) Hjulhubb Wheel Hub (2pcs/DBX) Hjulmutter aluminium Wheel Nut (2pcs/DBX) Styrspindel Knuckle Arm (L/R) Manifold Manifold (DBX) Avgaspipa Muffler (DBX) Linkageset Linkage Set (DBX) Stötdämparset Shock Set (DBX) TR133 Servoräddaraxel Servo Saver Shaft Set (DBX) x x x 2 96 x x 1 30 x x 1 14 x 1 39 x 2 15 x 2 44 x 2 49 x 1 50 x 1 70 x 2 60 x 2 64 x 2 61 x 2 73 x 2 75 x 2 76 x 1 78 x 2 77 x x 2 72 x x x x x x x 1 x x x x x 2 Kullager 6x12mm BRG006 6x12mm Ball Bearing Kullager 12x18mm BRG008 12x18mm Ball Bearing BS107 Diffaxel Bevel Shaft BSW32 Membran Shock Diaphragm BSW74 Kolvstång Shock Shaft 69 x 2 13 x 2 6 x 6 88 x 4 82 x 2 FD29 Bränsleslang Fuel Tube 134 x 1 FZ76 Kulledsmutter 11 mm 11mm Pillow Ball Nut 74 x 2 GT41 Kopplingsaxel Pilot Shaft 109 x 1 IF133 Bromsskiva Brake Disk 48 x 2 IF204 Kopplingsbackar Clutch Shoe 110 x 1 IG001-1B Plastdelar stötdämpare Shock Plastic Parts x 2 IG001 Fjäderjustering -3BL Spring Adjuster (Blue/2pcs) x 2 IG001 Stötädmparhatt -5BL Shock Cap (Blue/2pcs) 90 x 2 LA43 Kulledshus 5.8mm 5.8mm Ball End 77 x 12 LD70 Nållager koppling Clutch Bearing x 1 SD54 Kopplingsklocka Clutch Bell (13T) 113 x 1 Kona för svänghjul UM213 Tapered Collet 107 x 1 VS001 Diffhus Differential Case x 2 16 x 8 VS002 Plkanetdrev Ring Gear Set (40T) 3 21 x 2 Medbringare diff VS003 Differential Joint x 2 Delar till servoärddare VS015 Servo Saver Shaft Set x 1 Medbringare fram VS018 Bevel Shaft (Small) x 2 VS057 Svänghjul Flywheel Set 108 x 1 Diffdrev Differential Gear Set x 8 Stoppring 2 mm W0151 Linkage Stopper Stålkula 6.8mm W mm Still Ball 125 x x 10

25 8:2 Motor mm Washer mm Nut DBX G3 25

26 R Reservdelar motor No. Benämning No. Benämning B GXR-18 Motor GXR-18 Engine Kyltopp (GXR-18) Cylinder Head (GXR-18) Topp packning (GXR-18) Head Gasket (GXR-18) Vevhus (GXR-18) Crank Case (GXR-18) Kullager fram Front Ball Bearing Kullager bak Rear Ball Bearing Vevaxel (GXR-15) Crankshaft (GXR-15) Kolv- och fodersats (GXR-18) Piston & Cylinder Set (GXR-18) Kolvbult (GXR-18) Piston Pin (GXR-18) Vevstake (GXR-15) Connecting Rod (GXR-15) Startenhet komplett (GXR-15) Recoil Starter Assembly (GXR-15) Dragstart (GXR-15) Recoil Starter Unit (GXR-15) Startaxel (GXR-15) Starter Shaft (GXR-15) Baklock (GXR-15) Starter Holder (GXR-15) Förgasare komplett (GXR-15) Carburetor Assembly (GXR-15) Förgasarhus (GXR-15) Carburetor Case (GXR-15) Nål-set (GXR-15) Needle Set (GXR-15) Förgasarslid (GXR-15) Slide Valve Set (GXR-15) Kula (GXR-15) Ball Joint (GXR-15) Skruvset (GXR-15) Screw Set (GXR-15) Returfjäder (GXR-15) Throttle Return Spring (GXR-15) Glödstift G Glow Plug Luftfilter Air Cleaner Luftfilterelement (3 pcs) Air Cleaner Sponge (3 pcs) Elstart (Option, ingår ej i readyset) No. Benämning No. Benämning Touch-startenhet Electric Touch Starter Unit Täcklock Cover Set Motorfäste Motor Base Axelset Shaft Set Drevset (med koppling) Gear Set (with Clutch) Startmotor Starter Motor Kabelset touch-starter (med LED) Starter Wiring Unit (with LED) Batteri-enhet Connect Unit CAUTION Only use parts from the above list as replacements for the unit or starter motor. (*Do not use No.74001B Electric Starter Unit or No Starter Wiring Unit as these can cause short circuit. This is dangerous.) OBSERVERA! Använd endast de reservdelar till el-startern som är listade här ovan. Använd INTE B (eller delar från denna) som startenhet. Det kan bli kortslutning. 26 DBX G3

27 9 Felsökning Symptom Trolig orsak Lösning Kan inte dra runt dragstarten. Motorn startar inte. Motorn går men hjulen slutar inte att snurra ens när motorn går på tomgång. Motorn har flödat och cylindern är fylld med bränsle. Tag bort bränsleslangen och glödstiftet från motorn. Drag sedan runt motorn för att få ut överskottsbränslet ur cylindern. Håll en trasa över hålet för att slippa bränslestänk. Akta ögonen! Bränslet har inte nått förgasaren. Se till att bränsle når förgasaren. Förgasaren är helt stängd. Kontrollera genom att ta bort luftfiltret och titta efter. Glödstiftet glöder inte. För låg yttertemperatur. (Motsvarande vinterväderlek). Luftfiltret är igensatt. Nålinställningarna är fel. Fjädern som håller ihop kopplingsbackarna i kopplingen kan ha gått av. Justera tomgångsskruven så att förgasaren får en öppning på cirka 0,3 mm. Ladda batteriet i glödtändaren. Byt ut glödstiftet. Värm försiktigt motorn med en varmluftpistol eller en hårtork. Försök sedan starta igen. Byt ut luftfiltret. Justera nålinställningarna enligt moment 6.2, "Motorns grundinställning". Byt fjädern. Motorn går men stannar så Glödstiftet kan vara slitet. Byt ut glödstiftet. fort glödtändaren tas bort från glödstiftet. Motorn överhettar. För tunn bränsleblandning. Skruva ut högfartsnålen en aning så att bänsleblandningen blir fetare. Det bör komma synlig blå rök ur dämparen, då är bränsleblandningen ok. DBX G3 27

28 10 Säkerhet Läs alltid igenom hela manualen innan du börjar använda din modell. Hantera verktyg med stor försiktighet. Kontrollera att du monterar i batterier med rätt polaritet. Använd inte gamla batterier eller batterier av olika typ. Montera aldrig isär batterier. De kan kortslutas med explosionsrisk som följd. Kör aldrig i trafiken med din modell. Kontrollera alltid att du inte kör på samma frekvens som någon annan. Risk för både material- och personskada. Nej! Håll smådelar och bränsle borta från små barn. Förvara inte bränsle i direkt solsken. Motor och ljuddämpare blir mycket heta under och direkt efter körning. Risk för brännskada. Förvara inte din modell i direkt solljus. Var rädd om dina kamrater! Vifta inte med sändarens antenn. Om du svalt bränsle, uppsök genast läkare. Har du fått bränsle i ögonen, skölj rikligt med vatten. Uppsök sedan läkare. Stoppa inte fingrarna eller några andra främmande föremål bland modellens rörliga delar. Kör inte din bränsledrivna modell inomhus! 28 DBX G3

29 Anteckningar: DBX G3 29

30 Anteckningar: 30 DBX G3

31 Anteckningar: DBX G3 31

32 I din butik finner du OptionParts och reservdelar samt extra tillbehör. Ring gärna och försäkra dig om att just den del du söker finns på lager Butik Säljare Telefon 32 DBX G3
