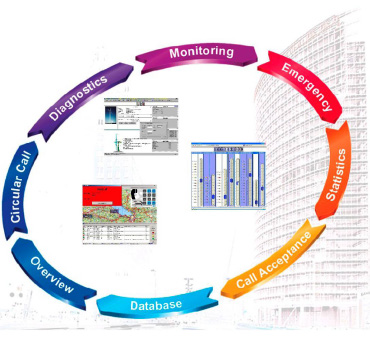

2 MJUKVARA: WINMOS 300 Windows baserat övervakningsprogram för kontroll, statistik och övervakning av hissar. WinMOS 300 är ett program för övervakning av hissar så driftpersonal lätt kan söka information. Anslutning sker via LAN, ert nätverk med extern åtkomst, eller via 4G modem. WinMOS 300 kan övervaka upp till 100 hissar i baspaketet med full tillgång till felstatistik, meddelanden, vikt i realtid, position, hastighet, energiförbrukning etc., kort sagt allt som behövs för diagnos, programmering, statistik och analys av driftförhållanden. WinMOS 300 består av flera moduler för olika ändamål. WinMOS 300 Monitorering Övervakar hissar i realtid och används främst av driftpersonal som arbetar med fastighetsautomation i service eller driftcentraler. Monitoring visar på ett överskådligt sätt en bild av hissarnas status, t.ex. parkerad hiss, hiss i inspektionsläge, hiss som brandevakuerar eller hiss som befinner sig i energisparläget BlueModus. WinMOS 300 Diagnostik Ger möjligheten att på distans diagnostisera eller konfigurera en hiss eller hissar i grupp, Diagnostik används främst i servicecentra för primära kontroller innan eller i samband med underhåll och vid anmälda fel. Diagnostikmodulen gör det möjligt att antingen identifiera eller åtgärda fel i förväg, med diagnostik får du information om hur hissen stannar i plan, hastighet, energikonsumtion, meddelanden och fel. För att åtgärda ett fel eller programmera en funktion kan en spegling av displayen på plats i maskinrummet kallas upp på din skärm, alla inställningar som kan ändras på plats kan även ändras härifrån. Analys av hur trafiksystemet arbetar kan enkelt presenteras vilket gör att du får en bra bild över hur fördelningen i trafiksystemet sker.

3 WinMOS 300 Statistik WinMOS 300 Statistik samlar in och presenterar data på ett överskådligt sätt, data som presenteras och analyseras är bland mycket annat: antal resor, drifttid, antal dörroperationer, väntetid vid anrop av hiss, ståtid, maskinrumstemperatur, energimätning etc., dessa data kan användas för en presentation av hur just er hiss mår. WinMOS 300 Översikt Lägg in kartor och få en bra översikt av era hissar som övervakas, allt från en översikt av världen, ett land, en stad, ner till ett område, huskropp eller avdelning, du bestämmer själv vad som skall visas. Vid ett fel eller en händelse som t.ex. reservkraftsevakuering kan antingen en funktionsikon presenteras, eller så kan just den hissen zoomas in ända till diagnostiknivå. WinMOS 300 Hårdvara Används på en vanlig PC, vi på Hisselektronik hjälper er med installation av hårdvara och program. Mer information finns på:

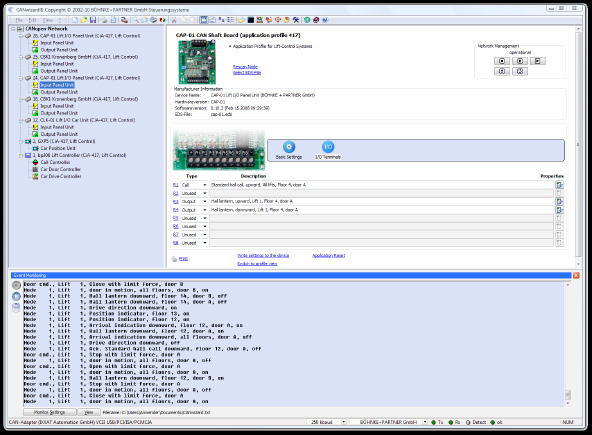

4 MJUKVARA: CANWIZARD Konfigurations och Diagnosmjukvara för alla enheter anslutna till CANopenLift. ör det möjligt att på ett enkelt sätt ansluta sig till CAN bus nätverket och konfigurera eller felsöka alla enheter som är anslutna till CANopen-Lift. Programvaran CANwizard är ett konfigurationsverktyg för CANopen-enheter och nätverk. Den innehåller speciella funktioner för Applikationsprofil CANopen CiA-417 (hisskontroll). För hissteknikern ger CANwizard ett enkelt sätt att konfigurera enheter från flera olika produkter utan någon kunskap om CANopen nätverket. För utvecklare av CANopen-enheter ger programvaran många fördelar som diagnostisera funktioner, firmware uppdatering via CAN-bussen och att skriva egna tillägg.

5 Mer information finns på:

6 CANopen-Lift Gemensam utveckling Medlemmarna i den internationella användar- och tillverkargruppen CAN in Automation (CiA) har gemensamt utvecklat specifikationen CANopen Lift. I intressegruppen SIG (Special Interest Group) kan alla CiA-medlemmar aktivt bidra till och fatta beslut om funktionerna. Företag som inte deltagit får också konstruera och tillverka enheter i enlighet med profilen CANopen Lift. Historien bakom CANopen Lift År 2002 inledde Intressegruppen SIG (Special Interest Group) CANopen Lift arbetet med att utveckla applikationsprofilen CiA 417. För första gången visade flera tillverkare en funktionell hissmodell med stöd för CANopen Lift i en gemensam monter vid den internationella mässan Interlift Sedan dess har hundratals hissystem med CANopen Lift-nätverk byggts. I dessa system används oftast enheter från olika tillverkare. Fler leverantörer kommer inom kort att implementera CANopen Lift-gränssnitt för sina produkter. CANopen Lift, det öppna nätverket för styrning av hissar Moderna hissystem är utrustade med elektroniskt styrda enheter och undersystem, som i allt större utsträckning utbyter data. Detta är bland annat styrenheter, elektroniska drivningar för hisskorgen, dörrkontroller, paneler, displayer och flera sensorer samt gateways till överordnade system. Tillverkare och enhetsleverantörer har därför tillsammans utvecklat ett kommunikationssystem som till stor del bygger på standarder. Detta tillvägagångssätt förekommer redan inom många andra branscher. Det garanterar att enheter och undersystem av olika fabrikat kan kommunicera med varandra utan större konfigurationsbehov. Den fysiska överföringen av signalerna och de lägre kommunikationsprotokollen bygger på det internationellt standardiserade CAN-systemet (Controller Area Network). Detta seriebussystem visar dagligen vad det går för i miljontals personbilar. För de högre protokollen valdes CANopen. Detta är ett europeiskt standardiserat kommunikationssystem. Det har använts med mycket goda resultat sedan mitten av 1990-talet i olika branscher (maskintillverkning, hälso- och sjukvård, järnvägsfordon, etc.). Datainnehållet som ska överföras till hisskomponenterna samt deras mappning till CANopen-kommunikationsobjekt anges i applikationsprofilen CiA 417. Den beskriver funktionselementen (virtuella enheter) samt processdata, konfigurationsparametrar och felsökningsinformation.

7 Fördelar för användarna Ej låst mot en viss hisstillverkare Normalt krävs inga nya kablar vid expandering av funktioner. Underhållskostnaderna sjunker eftersom man inte är bunden till en viss enhetstillverkare. Integrerade funktioner för självdiagnos via telekommunikation sänker driftskostnaderna. CANopen-Lift har stöd för energibesparande funktioner under körning och vid vila samt för ett energioptimerat nödkraftsystem. Fördelar för hisstillverkarna Kompatibla enheter gör att man slipper vara beroende av en enskild leverantör. Effektiva programvaruverktyg från olika tillverkare stödjer konfigurationen och implementeringen. Det låga antalet kabeldragningar sänker kostnaderna för de löpande kablarna. Nya funktioner kan läggas till utan problem, till och med utan behov av ytterligare kablar. Egenskaper hos CiA 417 (CANopen-Lift) Kommunikationsförhållandena inklusive meddelandeinnehållet specificeras och har ett definierat och förinställt beteende. Användningen av transparenta nätverks-bryggor möjliggör delning av hissfunktionerna till flera anslutna CANopen-nätverk. Upp till åtta hissar i grupp i ett nätverkssystem. Max antal våningar är 254. En hisskorg kan ha upp till fyra korgdörrar. Egenskaper hos CANopen Upp till 127 enheter kan anslutas till ett CANopen-nätverk. Bithastigheten och kommunikationsfunktionerna är standardiserade. CANopen-protokollen kan testas och certifieras. För CANopen-enheter tillämpas standardiserade elektroniska datablad (EDS), som kan läsas av programvaruverktygen. CANopen sköter inte bara kommunikationstjänster och protokoll, utan även nätverksadministration, enhetskontroll och felbeteenden. Egenskaper hos CAN Tillförlitlig felidentifiering säkrar stabil dataöverföring. Låga kostnader för integration av CAN-protokollet i mikrokontroller från 8-bitarschip till 32-bitarschip. Maximal bithastighet är 250 kbit/s vid en maximal nätverkslängd på 250 m. Andra bithastigheter (upp till 1 Mbit/s vid 25 m) och andra längder (upp till 1 km vid 50 kbit/s) är möjliga.
