Nätverket Den viktigaste faktorn för ökad produktivitet och kvalité.

Transkript

1 Nätverket Den viktigaste faktorn för ökad produktivitet och kvalité. Henrik Vikberg Business development manager Håkan Kallenberg Solution Architect

2 Hur kan nätverket ha en så central roll? 1. Idag är maskiner/fabriker mer modulariserade vilket gör att funktioner är mer distribuerade. Detta gör att nätverket bär mer funktionallitet och därmed mer trafik 2. Kommunikationen i fabriken ökar exponentiellt, både vertikalt och horizontellt. Nätverket måste kunna hantera all trafik, RT, NRT, bandbredd osv 3. Data ger information, information ger kunskap, kunskap behövs för att fatta rätt beslut. Det ökade informationsflödet är ger vital kunskap om produktion, processer och problem 4. Cloud & big data tillsammans med processbussen/bussar integreras med IT infrastruktur och skapar trafik som inte kan hanteras i dagens nätverk

3 Designprinciper för Industri 4.0 Det finns 6 st designprinciper 1. En gemensam standard för kommunikation 2. Viritualisering och simulering av produktionen 3. Decentralisering av styrning 4. Kapabel till insamling och process av data i realtid 5. Servicemöjligheter över nätverket 6. Modulär och flexibel produktion för snabb adaption på produkt

4 Industriella protokoll Siemens PI Rockwell ODVA/CIP ABB Schneider B&R EPSG Beckhoff ETG Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 4

5 Arkitektur klass A Princip används av: Hårdvara Mjukvara Lager 5..7 IT-App. HTTP SNMP DHCP Applikation Parameter-Data och Reatids Data Automation API Lager 4 TCP/UDP Lager 3 IP Lager 1+2 Vanlig Ethernet Controller Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 5

6 Arkitektur klass B Princip används av: (RT) Lager 5..7 Lager 4 Lager 3 IT-App. HTTP SNMP DHCP TCP/UDP IP Parameter Data Timing-Lager Applikation Process Data Automation API Process Data Protokoll Hårdvara Mjukvara Lager 1+2 Vanlig Ethernet Controller Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 6

7 Arkitektur klass C Princip används av: (IRT) Lager 5..7 Lager 4 Lager 3 IT-App. HTTP SNMP DHCP TCP/UDP IP Parameter Data Timing-Lager Applikation Process Data Automation API Process Data Protokoll Hårdvara Mjukvara Lager 1+2 Special realtids Ethernet Controller Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 7

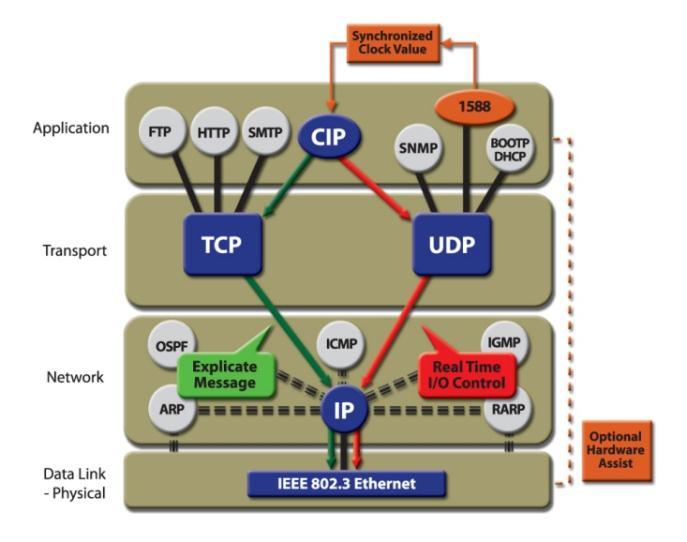

8 EtherNet/IP Standard ethernet Inga modifikationer på lager 2 Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 8

9 Fabrikstopologi Företagsnätverk ERP, MES, etc Gateway Kontor, Internet, Dataserver HMI PLC Robot Drivdon I/O

10 Ett nätverk, en standard Företagsnätverk ERP, MES, etc. Kontor, Internet, Dataserver HMI PLC Robot Drivdon I/O Säkra I/O Motion

11 CPwE standard arkitektur Copyright 2014 Rockwell Automation, Inc. All Rights Reserved.

12 THE CONNECTED ENTERPRISE Optimized for Rapid Value Creation Headquarters Smart Grid Customers Supply Chain Distribution Center PUBLIC INFORMATION Copyright 2014 Rockwell Automation, Inc. All Rights Reserved. 12

13 The Connected Enterprise IP baserad kommunikation Multi purpose nätverk Transparent kommunikation Modulär design Redundant kommunikation

14 Ett exempel: Högre produktivitet Diagnostik Hitta problem innan stopp Var felsöka Enklare underhåll IP-adress Firmware Automatisk nedladdning Konfiguration EtherNet/IP kl. 2:00 Stratix konfiguration flash ip-adress

15 Real Time Big Data Varför gick frekvensomriktaren sönder? Historisk monitorering av varvtal, ström, eftersläpning och annan relevant produktionsdata Hitta svagheter i produktionslinjen genom datamodeller Optimera processer och kopiera best practise En andra kontrolloop från statistikprogram till kontrollparametrar Kapabel till detta i realtid Machine/ CNC Machine/ CNC Machine/ CNC IE2K AP UCS C220-M2 VPN 3G/4G Punch Out Cloud Mgmt.

16 Wifi nätverk Ca 15% av kostnaden i en produktionslinje är knuten till kablar och arbete med kabeldragningen Truckar, SMD, stora logistikcenter IP kommunikation jobbar genom olika medium och Wifi kan därför integreras sömlöst som en del av nätverk Maskinsäkerhet och motion över Wifi Central administration för enkel konfigurering och underhåll Access Point (AP) WGB Bridge WGB

17 Remote access och Många leverantörer av teknik till en fabrik Svårt för teknikavdelningen att klara alla situationer som uppstår Fjärraccess löser till stor del detta problem genom att SI och maskinbyggare kan hjälpa fabriken på distans Maskiner/applikationer kan monitoreras 24/7 för optimal drift Cyber security, en hel vetenskap med ett flexibelt och öppet nätverk

18 säkerhet Inte EN lösning Invertering Risk analys Policys Samarbete Infrastruktur med DMZ Industristandarder ISA-99 Kontinuerlig process Secure Validated Architecture Blocked Access Not Blocked Internet Control Point ASA Enterprise Apps 6500 PFCN 3750 Vendor Apps IECN RA 5700 / IE 2K PLC I/O DLR Laptop Control & Access Bayshore Single Key Cisco ISE Manufacturing Apps RA 5700 / IE 2K PLC Robot controller I/O DLR Tooling

19 Fjärrtjänster Copyright 2014 Rockwell Automation, Inc. All Rights Reserved.

20 Standarder Skyddade nätverkstillgångar Återanvänd recept Konstant temperatur Spårbarhet Energiförbrukning 21

21 Rockwell Automation och Cisco partnerskap Det bästa av två världar för en ny era CISCO Cisco IOS Cisco Catalyst switch arkitektur CLI och Device Manager Säker integration med företagets IT nätverk ROCKWELL AUTOMATION CIP kommunikation, standard IP Ett verktyg för konfigurering Förprogrammerad diagnostik Grafiska objekt för visualisering APPLIKATIONER Compact flash kort för zero-config ersättning Nätverkslösningar för maskin och fabrik Klarar IP baserade industriella protokoll Enkelt underhåll

22 Cisco och Rockwell kan hjälpa dig realisera framtidens nätverk Workshop med OT och IT Proof Of Concept IT baserade automationstjänster Planering, implementering och migrering Möjligheter Funktioner Besparingar Installation i mindre skala för att visa funktion Inventering Design Implementering och validering Exekvering med en beprövad design och tydliga migreringssteg
