DIG IN TO Administration av nätverk- och serverutrustning

Transkript

1 DIG IN TO Administration av nätverk- och serverutrustning

2 CCNA CISCO 2.- Router 3.- IOS 4.- Grundkonfigurationer 5.- Routing och Ethernet 5a.- Statisk routing 5b.- Route summarization i classful och classless nätverk 6.- Dynamisk routing 6a.- Distansvektor routingprotokoll, RIP och uppdateringsteknik 6b.- Routing loppar 6c Routing-protokoll RIP 7.- RIPv1 vs RIPv2

3 Agenda Direkt anslutna nätverk Routing Information Protocol - RIP RIPv1 och RIPv2 meddelandeformat RIP konfiguration RIP periodiska uppdateringar Route summarization Statiska route Grundläggande funktioner Count to Infinity RIPv1 vs RIPv2 RIP2 konfiguration Verifikationer 3

4 Direkt anslutna nätverk Så fort ett routers interface konfigureras med en IP adress börjar routern att bygga upp sin routing-tabeller. Direkt anslutna nätverk registreras i routing-tabellen Direkt anslutna nätverk har Metric =

5 Routing Information Protocol - RIP Ett distansvektor protokoll Distans - hur långt borta är destinationsnätverket? Protokollets metric säger det. Vektor - vilket håll ska dirigeras paket? Interfacet anslutet till destinationsnätverket

6 Routing Information Protocol - RIP lämpat för enkla och små nätverk känslig för routing-loops i komplexa nätverk har begränsad översikt på nätverkstopologi finns i version 1 och version 2 RIPv1 gör classful routing RIPv2 stödjer classless routing 6

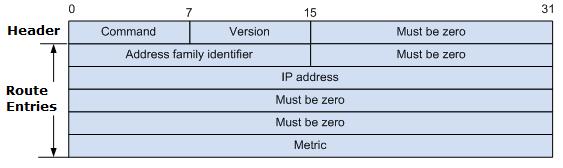

7 RIPv1 meddelande format - Header RIP använder UDP och RIP paket struktureras i två delar Command indikerar om paketet är av typ 1 eller 2. 1 betyder request och 2 response Version indikerar RIP version, 0x01 version 1 Must be zero indikerar reservationer till vidare utveckling

8 RIPv1 meddelande format Route Entries Address Family identifierar protokollet, IP=1, annars när routrar begär hela routing-tabellen är värdet 0. IP address identifierar destinationsnätverket Metric indikerar antal hopp Enligt Cisco kan en RIP uppdatering innehålla upp till 25 vägar eller routes

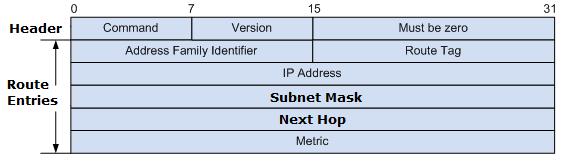

9 RIPv2 meddelande format Cisco-implementeringen av RIP Version 2 (RIPv2) stöder Textbaserat meddelande MD5 autentiserings algoritm Route aggregering CIDR och VLSM

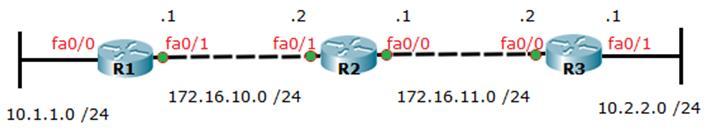

10 RIP konfiguration R1(config)# router rip R1(config-router)# network R1(config-router)# network R1(config-router)# end R2(config)# router rip R2(config-router)# network R2(config-router)# network R2(config-router)# end

11 RIP periodiska uppdateringar Periodiska uppdateringar skickar hela routing-tabellen även om ingen ändring sker i nätverkstopologi Periodiska uppdateringar varje 30:e sekund, broadcast Metric = distansmått till destination i antal hopp Metric maxvärde 15, unreachable = 16 Administrativ distans 120 R3 update R3 update R1 update R2 update R2 update R5 update R5 update R4 update R4 update 11

12 RIP periodiska uppdateringar Uppdateringar inkluderar inte nätmask Första byte definierar klasser A, B och C klass A, 1 126, /8 Klass B, , /16 Klass C, , 24 Network Interface S0/0/ S0/0/ /24? / /24 12

13 RIP periodiska uppdateringar R1 har tagit emot adresserna och genom sitt interface f0/1 Nätverket är en router ifrån R1 Nätverket är två router ifrån R

14 RIP periodiska uppdateringar R2 har tagit emot adressen via interface fa0/1 och adressen via interface fa0/0 Nätverket är en router ifrån R2 Nätverket är en router ifrån R

15 RIP periodiska uppdateringar R3 har tagit emot adresserna och via interface fa0/0 Nätverket är en router ifrån R3 Nätverket är två routrar ifrån R

16 Route summarization - RIP Routrar uppdaterar varandra helt automatiskt i ett classful nätverk. RIP uppdateringar inkluderar inte nätmasken. Det minskar mängden av routing-information. Bandbredden används effektivare. Men när ett nätverk adresseras diskontinuerligt fungerar inte routing mellan de olika delnät

17 RIP uppdatering inkluderar inte statiska route Statiska route behöver inkluderas i uppdateringar. R2 använder en statisk default route mot R3 R3 använder en statisk route mot R2 R2(config)# router rip R2(config-router)# default-information originate R2(config-router)# end R* i routing-tabellen indikerar att en statisk default route har tagits emot via uppdateringar

18 RIP grundläggande funktioner Destination Hop Int Fa0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ Fa0/1 18

19 RIP grundläggande funktioner RIP update RIP update Update timer expired Update timer expired Destination Hop Int Fa0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ Fa0/1 19

20 RIP Counting to Infinity RIP update RIP update 25 sec to update 5 sec to update Destination Hop Int S0/0/0 Fa0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ S0/0/0 Destination Hop Int S0/0/ S0/0/ S0/0/ Fa0/1 20

21 RIP Counting to Infinity RIP update RIP update Update Time Update Time Destination Hop Int Destination Hop Int Destination Hop Int S0/0/0 Fa0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ Fa0/1 21

22 RIP Counting to Infinity Destination Hop Int Destination Hop Int Destination Hop Int S0/0/0 Fa0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ S0/0/ Fa0/1 22

23 RIPv1 vs RIPv2 RIPv1 Classful Stödjer inte VLSM Inkluderar inte nätmask i periodiska routing-uppdateringar Broadcast periodiska routing-uppdateringar Stödjer inte manuellt hantering av route-summarization RIPv2 Classless Stödjer VLSM Inkluderar nätmask i periodiska routing-uppdateringar Multicast periodiska routing-uppdateringar Stödjer manuellt hantering av route-summarization 23

24 RIPv2 konfiguration Router(config)# router rip Router(config-router)# version 2 Router(config-router)# no auto-summary Router(config-router)# network <adress för direkt anslutet> Inkludera alla direkt anslutna nätverk, inklusive den som sammanbinder routrarna. Startar routing-uppdateringar direkt efter konfigurationen Alla nätverk som RIP har inkluderat i listan skickas ut i routing-uppdateringar 24
