SafeLine FD4-CAN. Handhavande manual. Visar våningar, pilar och rullande meddelanden.

Storlek: px

Starta visningen från sidan:

Download "SafeLine FD4-CAN. Handhavande manual. Visar våningar, pilar och rullande meddelanden."

Anita Pålsson
för 5 år sedan
Visningar:

1 SafeLine FD4-CAN Handhavande manual Visar våningar, pilar och rullande meddelanden

2 SafeLine FD4-CAN Handhavande manual TEKNISKA DATA Matningsspänning: VDC Storlekt HxBxD: Strömförbrukning olastat kort: Strömuttag per utgång: Strömuttag för kortet: Spänningsintervall ingång: Ingångsström per ingång: SD-kort: Högtalarutgång 61 x 80 x 25 mm 120 ma vid 24 VDC 200 ma 1 A vid 24 VDC (varav 120 ma går till kortet) VDC 8 ma vid 24 VDC Kingston och Verbatin 1, 2 eller 4 GB 0,6W vid 8Ω 0,3W vid 16Ω Alla utgångar är kortslutningsskyddade. safeline.eu 2013 SafeLine and all the SafeLine products and accessories are copyrighted by law. 2

3 Innehållsförteckning Installation Inkoppling 4 LED 4 Konfiguration Inställningar 5 Programmering SafeLine and all the SafeLine products and accessories are copyrighted by law.

Installation INKOPPLING CAN-bus termineringsmotstånd 120Ω byglad 0 V 0 V 0 VDC RUN ERR IO1 IO2 IO3 IO4 ON TERM WWW.SAFELINE.SE FD4-CAN V3 R1.

4 Installation INKOPPLING CAN-bus termineringsmotstånd 120Ω byglad 0 V 0 V 0 VDC RUN ERR IO1 IO2 IO3 IO4 ON TERM FD4-CAN V3 R1.01 SPK SD-CARD Högtalare Mikro SD-kort MAX 4GB (HC) LED Grön LED fast sken CAN OK Röd LED fast sken CAN fel RUN ERR IO1 IO2 IO3 IO4 ON TERM FD4-CAN V3 R1.01 SPK SD-CARD Heartbeat Blinkar 2Hz 2013 SafeLine and all the SafeLine products and accessories are copyrighted by law. 4

5 Konfiguration INSTÄLLNINGAR Generella inställningar görs med CAN-wizard. Inställningar samt ljudfiler kan sparas på mikrosd-kort. Mikro SD-kort På minneskortet ligger följande mappar: CFG WAV FIRMWARE CFG Under CFG ligger filen CONFIG.FD4. Den innehåller alla enhetens inställningar. Om ett tomt minneskort sätts in skapar enheten per automatik en katalog och skriver en CONFIG.FD4-fil.* WAV Under WAV ligger eventuella ljudfiler som används av enheten. Ljudfilerna måste vara av wav-format (16bit,16kHz mono), samt överensstämma med sökvägen angivet i CAN-wizard. FIRMWARE Vid behov kan nyare programvara läggas in och enheten uppdateras. Uppdatering av programvara: 1. Koppla ifrån spänningen till FD4-CAN. 2. Sätt in ett mikrosd-kort som har den nya programvaran i mappen FIRMWARE, ex. X:\FIRMWARE\FD4-CAN-03_1.0.0.bin 3. Håll in ned-knappen på enhetens baksida och spänningssätt enheten. Håll knappen intryckt tills det står BLT på övre halvan av displayen och programvaruversionen på undre delen av displayen, släpp först då knappen. Enheten startar nu upp. *För överföring av inställningar mellan enheter se avsnitt Byte av FD SafeLine and all the SafeLine products and accessories are copyrighted by law.

Konfi guration PROGRAMMERING Spara inställningar från FD4-CAN till mikrosd-kort 1.

Koppla ifrån spänningen till den nya enheten. 2.

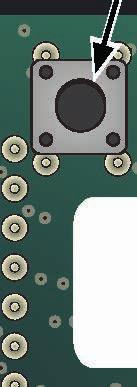

Håll in ned-knappen på enhetens baksida och spänningssätt enheten.

6 Konfi guration PROGRAMMERING Spara inställningar från FD4-CAN till mikrosd-kort 1. Koppla ifrån spänningen till FD4-CAN. 2. Sätt in ett tomt mikrosd-kort i enheten. 3. Spänningssätt FD4-CAN. Överföringen startar automatiskt. Notera att ljudfi ler inte kan överföras på detta sätt då de aldrig lagras direkt på FD4-CAN. Byte av FD4 1. Koppla ifrån spänningen till den nya enheten. 2. Sätt in mikrosd-kortet från den gamla våningsvisaren i den nya enheten. 3. Håll in ned-knappen på enhetens baksida och spänningssätt enheten. Håll knappen intryckt tills det står CFG på övre halvan av displayen och programvaruversionen på undre delen av displayen, släpp först då knappen. Enheten startar nu upp. RUN ERR ON TERM FD4-CAN V3 R1.01 IO1 IO2 IO3 IO4 SPK SD-CARD UPP NED Knappar Mikro SD-kort MAX 4GB (HC) 2013 SafeLine and all the SafeLine products and accessories are copyrighted by law. 6

7 Konfiguration Volym, LED-ljusstyrka och nod-id konfigureras med knapparna på våningsvisarens baksida. Har inget val gjorts efter 2 sekunder lämnar enheten inställningsmenyn och återgår till normalläge. Nod-ID bör inte ändras! Korrekt nod-id är inställt vid leverans. FD4-CAN i normalläge Tryck båda knappar samtidigt Läge för att ställa meddelandevolym Tryck båda knappar samtidigt Tryck upp-/nedknapp för att ställa meddelandevolym Läge för att ställa knappvolym Tryck båda knappar samtidigt Tryck upp-/nedknapp för att ställa knappvolym Läge för att ställa ljusstyrka Håll båda knappar samtidigt i 2 sekunder Tryck upp-/nedknapp för att ställa ljusstyrka Läge för att ställa nod-id Tryck båda knappar samtidigt Tryck upp-/nedknapp för att ställa nod-id Enheten startar om SafeLine and all the SafeLine products and accessories are copyrighted by law.

8 SafeLine Sweden Antennvägen Tyresö SWEDEN Tel: +46 (0) Fax: +46 (0) SafeLine Europe Blvd de la Woluwe 42, 1200 Brussels BELGIUM Tel: +32 (0) Fax: +32 (0) SafeLine-Deutschland Westfalenstraße 22a D Wipperfürth DEUTSCHLAND Tel: +49 (0) order@safeline.eu SafeLine Elevator Parts UK 3 Evegate Park Barn Smeeth Ashford Kent TN25 6SX United Kingdom Tel: +44 (0) Fax: +44 (0) order@safeline.uk.com SafeLine Denmark Erhvervsvej Glostrup DENMARK Tel: order@safeline.eu 2013 SafeLine and all the SafeLine products and accessories are copyrighted by law. 8 safeline.eu/support
