1 LEAN produktions lösningar Utan kabeldragning baserat på ljustorn

2 Innehåll LEAN Produktion med Werma Signaltechnik 3 Förbättra produktionen effektivt 4 WIN-Wireless Information Net 5 Automatiskt Mail 6 Repeater 7 Start Kit 8 ANDON 9 Konfiguration 10 WIN Performance 11 Förbättra prestandan 12 Kombinera produktions lösningar 13 Reflect 14 USB modul 15 GSM modul 16 AS-Interface modul 17 MP3 modul 18 INKOM 19 2

3 LEAN produktion med WERMA Signaltechnik Optimering av produktionsteknik och processer är en del av de dagliga utmaningar som många företag har idag. Äldre strukturer och mindre transparenta processer leder ofta till misstag och slöseri. Potentialen I verksamheter med komplexa maskiner, processer och system är det ofta svårt att snabbt känna igen möjligheter till förbättringar och ta åtgärder. En produktion team kommer dock att ha ett stort intresse för detta och vill förbättra produktiviteten och användning av tillgångar. Från datainsamling till en enkel "uppmaning till åtgärder", ger dig WERMA Signaltechnik kostnadseffetiva lösningar för att hjälpa dig i Lean Produktionen. 3

4 Förbättra produktionen effektivt med LEAN produktionslösningar Lean lösning plug & play utan kabeldragning baserat på ljustorn. Werma Signaltechnik s LEAN lösningar baserat på ljustorn för snabb och enkel övervakning av produktionen är kostnadseffektiva system som kan byggas ut med ett flertal olika funktioner och kommunikations moduler. Från en eller flera platser kan du direkt övervaka status, produktivitet och fel i realtid. Systemet loggar alla händelser historiskt som redovisas med grafiska diagram och symboler. Alternativt så används enbart ANDON lösningen d.v.s. ljustorn kopplat till ANDON box för att enkelt påkalla uppmärksamhet. Från 1 upp till 50 st maskiner kan övervakas, full flexibilitet och påbyggnadsbart. Dokumentet ger en enkel överblick om vilka möjligheter som finns. 4

5 WIN-Wireless Information Network Lean lösning plug & play utan kabeldragning baserat på ljustorn. Ingen kabeldragning ger enkel installation Analysera din maskinpark, du väljer tidsperiod WIN slaven fungerar även som repeater. Max.4st ljuselement samt 1st slave på varje ljustorn. Upp till 50 maskiner kan anslutas med ljustorn Ljuselement kan kombineras d.v.s. blink, blixt och permanent ljus. Fri programvara, uppgradering allteftersom WIN programmet utvecklas Status information via Central översikt av maskinparkens status från en eller flera PC "Pop Up" fönster visas på PC `n vid statusförändring. Rita ditt produktionsgolv, placera ut Maskinikoner enligt verkligheten på PC. Operatör kan logga och beskriva problemen. Databas finns, export av data till Excel möjligt. Kostnadseffektiv lösning WIN systemet är oberoende av om din maskinpark är ny eller gammal. 5

6 WIN Automatiskt mail Automatiskt Vid behov att få besked om statusförändring från en specifik eller alla maskiner går snabbt att erhålla via . Med denna funktion behöver man inte stå och bevaka maskinen om det behövs t.ex. fylla på material. WIN-systemet skickar över ett meddelande via alternativt med till din mobiltelefon med information om status och vilken maskin det gäller. 6

7 WIN - Repeater Intelligent repeater system för stabil uppkoppling WIN-systemet kommunicerar via lågfrekvensbandet och har upp till 300 meter räckvidd mellan respektive slav och master. Varje slav kontrollerar kontinuerligt av alla möjliga slavar för att kommunikationen är säkerställd. Detta betyder att om någon länk blir avbruten kopplas automatiskt närliggande slav in som repeater. 7

8 WIN Start Kit WERMA erbjuder två startpaket för omedelbar användning för att övervaka dina maskiner eller arbetsstationer. Bara välja rätt WIN-Kit för din applikation. Tillägg till nätverket är möjlig när som helst genom att helt enkelt lägga till ytterligare produkter. WIN complete för KombiSIGN 71 Nr Tre KombiSign 71signaltorn med LED permanentljus, röd, gul och grön. Tre WIN slavar-förkonfigurerad WIN master med USB kabel Mjukvara CD WIN system för KombiSIGN 71 Nr Tre WIN slavar- förkonfigurerad WIN master med USB kabel Mjukvara CD 8

9 ANDON baserat på ljustorn Enkel lösning att påkalla uppmärksamhet Olika varianter av Andon lådor som kopplas till ljustorn Går att kombinera med WIN och WIN performance 9

10 Exempel på Andon-ljustorn konfiguration Möjligt att använda vanligt strömuttag ger snabb installation Snabb och effektiv åtgärd vid signalering Upp till 8 olika status effekter. Ex. Tryck på grön knapp = LED Grön blink, Snabbt tryck = LED Grön permanent ljus. Applikationer: Tillverkande industri, Internethandel (packbänk) lastkajer osv 10

11 WIN Performance Den nya WIN mjukvaran erbjuder ytterligare funktioner och analytisk förmåga med den nya hårdvaran. De nya funktionerna gör att du kan minska driftstopp, bidra till att minska slöseriet och identifiera processproblem snabbt. Både standard "WIN slav" och den nya "WIN slav prestanda" kan användas inom samma nätverk. WIN Performance räknar antal. Kombinera med WIN och ANDON Upp till 6 olika status signaler, signalen tas från maskin, status information skickas till WIN master som sedan spar information i databas. WIN Slave och WIN Slave Performance kan användas i samma nätverk. 11

12 Win Performance Förbättra prestandan med en Produktivitets modul Vet du kapacitetsutnyttjandet i dina maskiner? Tidsramar, såsom nattskift, kan väljas och analyseras. Analysen utförs på bara några sekunder. Den planerade mot faktiska delar som produceras ger en omedelbar bild av maskinens prestanda Hastighetsövervakning Upp till 50st maskiner kan övervakas centralt i realtid. Hur går produktion under nattskiftet? Producerades så mycket som planerats? Vid vilken tidsintervall gick produktion långsamt? 12

13 Kombinera WIN, ANDON och WIN Performance Enkel lösning att påkalla uppmärksamhet Olika varianter av Andon lådor som kopplas till ljustorn. Går att kombinera med WIN, WIN performance och ANDON lådor Kostnadseffektiv lösning, flexibelt. 13

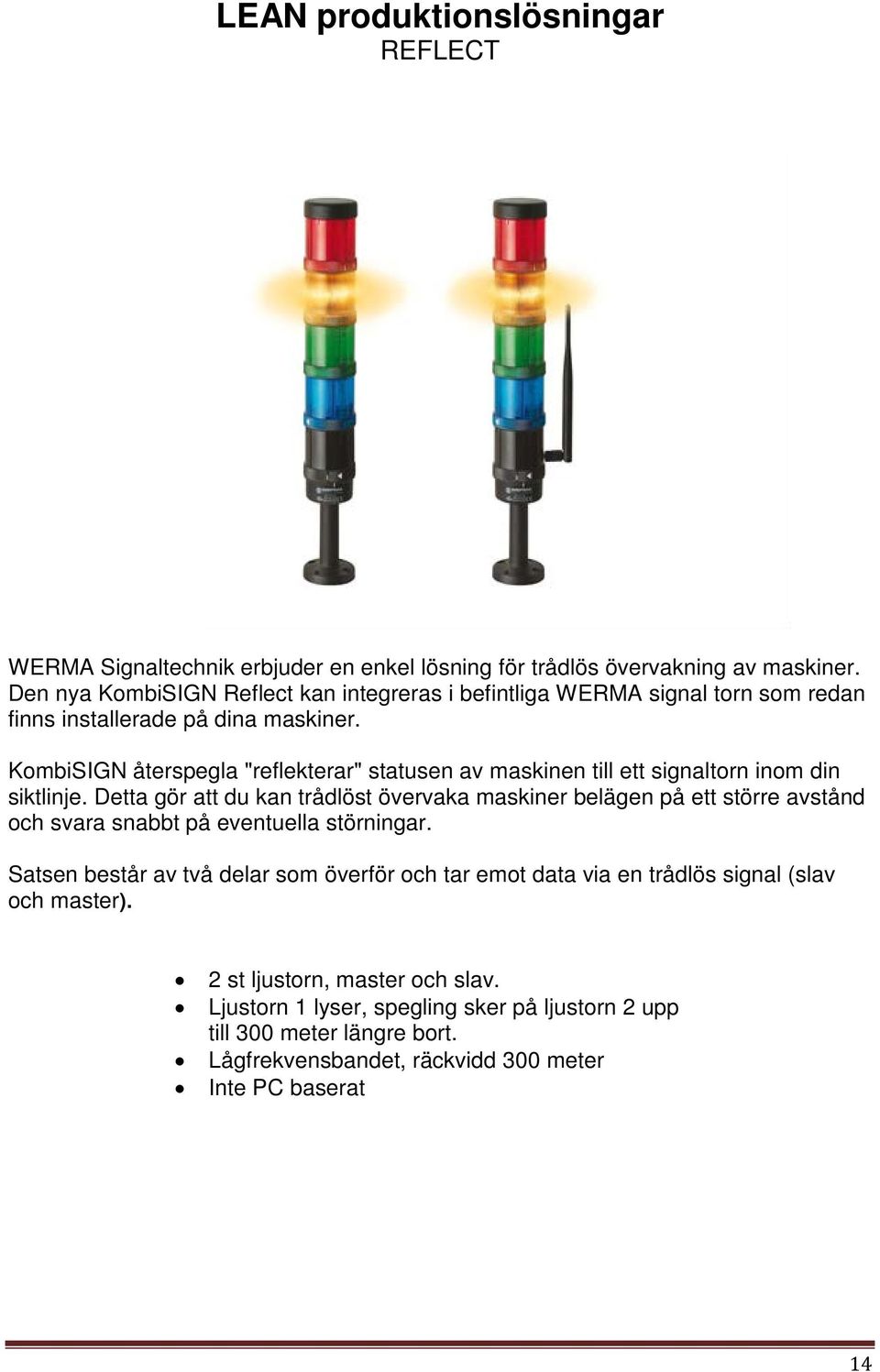

14 REFLECT WERMA Signaltechnik erbjuder en enkel lösning för trådlös övervakning av maskiner. Den nya KombiSIGN Reflect kan integreras i befintliga WERMA signal torn som redan finns installerade på dina maskiner. KombiSIGN återspegla "reflekterar" statusen av maskinen till ett signaltorn inom din siktlinje. Detta gör att du kan trådlöst övervaka maskiner belägen på ett större avstånd och svara snabbt på eventuella störningar. Satsen består av två delar som överför och tar emot data via en trådlös signal (slav och master). 2 st ljustorn, master och slav. Ljustorn 1 lyser, spegling sker på ljustorn 2 upp till 300 meter längre bort. Lågfrekvensbandet, räckvidd 300 meter Inte PC baserat 14

15 Ljustorn med USB gränssnitt På många områden är det viktigt att tillverkningens status eller maskinfel kan anges med hjälp av en optisk signalanordning. En PLC eller maskin-kontrollsystem är inte alltid tillgängliga vilket gör att användningen av konventionellt signaltorn är omöjligt. Den optimala lösningen på detta dilemma kommer i form av WERMA s terminal element med USB-gränssnitt. Denna innovation inom signaltorn triggas direkt av datorn, vilket gör det enkelt att initiera. Varken en separat strömkälla eller ytterligare maskinvara behövs eftersom terminalen element med USB-gränssnitt är baserat på standardgränssnitt. Direkt triggning av signalelementet via USB-gränssnittet Aktivering via en DLL (Dynamic Link Library) eller VCP (Virtual-COM-port) Enkel integrering i någon kund-specifika program Ingen ytterligare strömförsörjning eller hårdvara behövs Upp till fem signal torn med högst fem elementen vardera kan anslutas 15

16 Ljustorn med GSM funktion Installation av ljustorn på avlägsen plats. Erhåll SMS med din programmerade text snutt. Lösning för att påkalla uppmärksamhet i kombination med visuell varning (lampa lyser) 16

17 Ljustorn med AS-Interface KombiSIGN 71 med AS-Interface Element är i stånd att totalt kommunikation: Genom enkel integration av ett AS-Interface är elementet kopplat till ett nätverkssystem Ställdon-Sensor-Interface - detta avsevärt minskar komplicerad kabeldragning. Den nödvändiga strömförsörjningen (leverans via buss eller extern) kan väljas med en omkopplare. Element är monterat som första nivå av det individuella signaltornet. Standard ljustorn med AS-Interface gränssnitt 31 adresser standard slav, 62 adresser A/B slav Används tillsammans med LED blink, blixt och roterande ljuselement. 17

18 Ljudelement MP 3 Ljudelementet appliceras högst upp på ljustornet med sedvanlig bajonettfattning. Vid aktivering av ljudelementet så spelar den upp ett förprogrammerat meddelande. Meddelandet kan t.ex. vara instruktivt: Fyll på nytt material, Töm behållaren mm. Återger kundspecifika ljudfiler i mp3-format, signaltoner, musik eller talad text Möjliggör tydliga instruktioner på valfritt språk. Enkel överföring av ljudfiler med automatisk uppspelning. Ansluts till USB enhet för programmering via PC. 85dB, IP65. UL samt CE godkänt. Tillbehör headset med mikrofon 18

19 Smarta varningsljus/ljud från marknadsledaren Industrikomponenter AB bildades 1967 och vi som idag arbetar på bolaget har lång erfarenhet och stor teknisk kunskap om de produkter vi marknadsför. Vårt arbetsområde är hela Norden där vi utgår från kontoret som finns i Solna. Här har vi även vårt lager och härifrån ser vi till att våra kunder får sina varor i utsatt tid. Vårt väl inarbetade varumärke INKOM är en förkortning av företagets egentliga namn, Industrikomponenter AB. INKOM ingår sedan 2006 som ett helägt dotterbolag i Teqniongruppen. Gårdsvägen Solna Tfn info@inkom.se Ett företag i Teqnion gruppen 19
