1 Produktionseffektivisering med MUR-Systemet ger produktions och organisationsförbättringar. Företagsutveckling Ta extern hjälp för att snabbt få igång ert förbättringsarbete. Hur går din maskin egentligen? MUR-Box MUR-Terminal, för valfritt antal maskiner MUR MaskinUppföljning Realtid

2 MUR-programmet Kortfattad information om installation av MUR-Systemet. Programmen Adductor Server och Adductor Klient hämtas från Adductor Server installeras på en dator, lämpligen er serverdator. Adductor Server samlar in och lagrar data från maskinerna. Adductor Klient installeras på valfritt antal datorer, utan kostnad. Alla användare får ett användarnamn, lösenord och behörighetsnivå. Från Adductor Klient har man möjlighet att nå alla program.... MUR-Nätet MUR-nätet består av en kabel som dras ut i produktionslokalen. På lämpliga ställen ansluts kopplingsboxar. Till varje kopplingsbox kan fyra maskiner anslutas MUR-Terminal för fyra maskiner Lokalt nätverk LAN Visualisering i realtid 42 bildskärm i en maskinhall. Visualisering - Nödvändigt för att få igång förbättringsarbetet MUR-Box

3 MUR-Systemet i mobiltelefonen Se dina maskiner direkt i mobiltelefonen Mobil abonnemang behövs inte Använder ert lokal nätverk, Wifi. Från 40% till 70% MUR-Systemet installerades och med hjälp av extern konsult ökades utnyttjandegraden till 70%. Det blev sämre tider. Istället för att sänka takten jobbade man i fyra dagar med hög takt och den femte dagen utfördes underhåll- och förbättringsarbeten. Mät Jobba med 1-3 stopporsaker. Lägg upp stopporsakerna som projekt med god uppföljning. Följ upp dagligen Gör veckorapporter

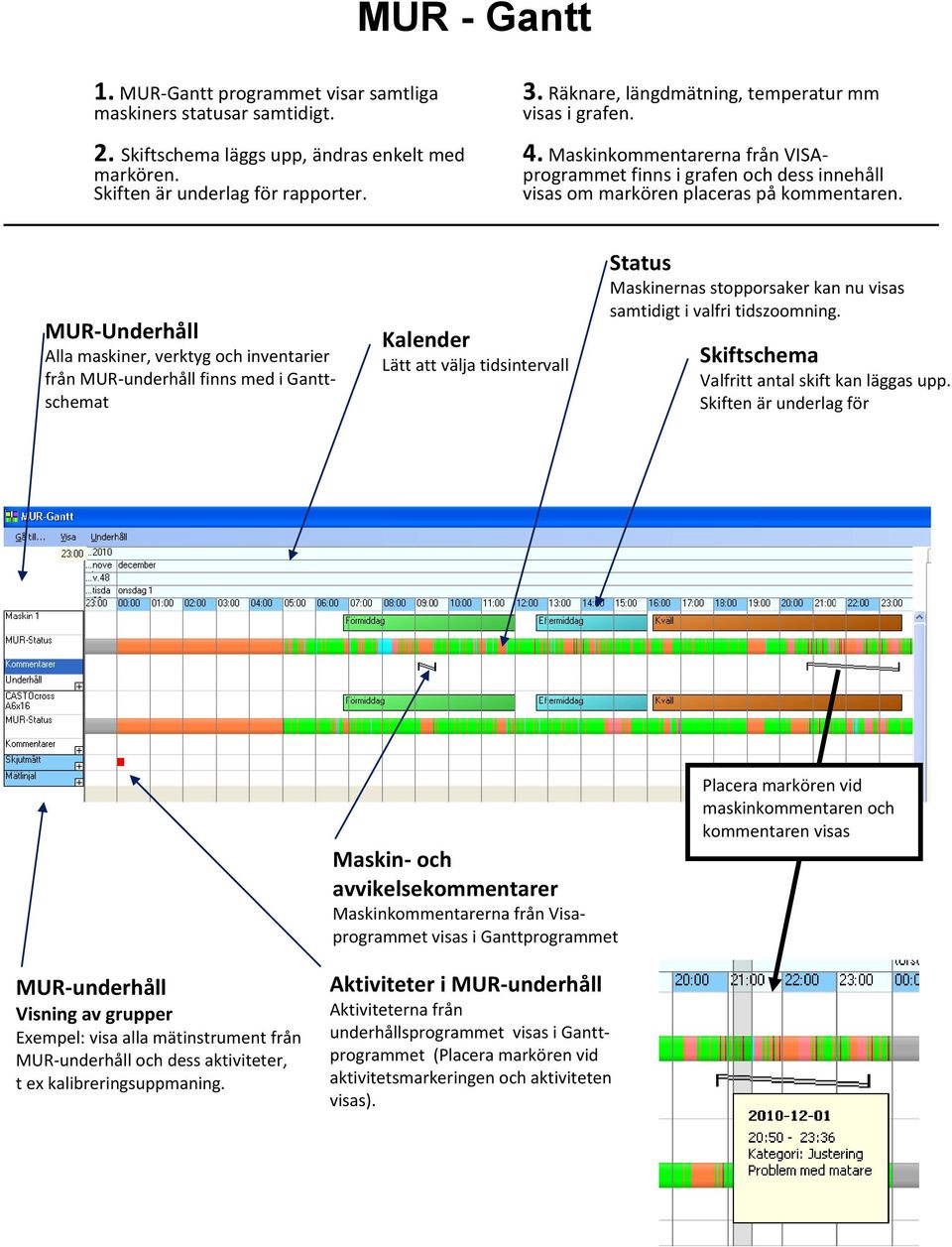

4 MUR - Gantt 1. MUR-Gantt programmet visar samtliga maskiners statusar samtidigt. 2. Skiftschema läggs upp, ändras enkelt med markören. Skiften är underlag för rapporter. 3. Räknare, längdmätning, temperatur mm visas i grafen. 4. Maskinkommentarerna från VISAprogrammet finns i grafen och dess innehåll visas om markören placeras på kommentaren. MUR-Underhåll Alla maskiner, verktyg och inventarier från MUR-underhåll finns med i Ganttschemat Kalender Lätt att välja tidsintervall Status Maskinernas stopporsaker kan nu visas samtidigt i valfri tidszoomning. Skiftschema Valfritt antal skift kan läggas upp. Skiften är underlag för rapportgeneratorn Maskin- och avvikelsekommentarer Maskinkommentarerna från Visaprogrammet visas i Ganttprogrammet Placera markören vid maskinkommentaren och kommentaren visas MUR-underhåll Visning av grupper Exempel: visa alla mätinstrument från MUR-underhåll och dess aktiviteter, t ex kalibreringsuppmaning. Aktiviteter i MUR-underhåll Aktiviteterna från underhållsprogrammet visas i Ganttprogrammet (Placera markören vid aktivitetsmarkeringen och aktiviteten visas).

5 Frekvensanalys och MTBF MUR-Analys Frekvensanalysen ger dig information om hur många stoppen är med en viss stopptid. Komplett analys för alla- eller valbar stopporsak. MTBF, Mean Time Betwen Failures (Genomsnittstid mellan felen). T ex MTBF för reparation anger hur ofta reparationsstopp förekommer. Grafen och stapeldiagrammet visar de stopporsaker du valt att analysera. 30 % Ökade utnyttjandegraden med 30%. Kundkommentar: Med loggningen från MUR-Systemet som underlag förbättrade vi logistiken samt minskade ställtiderna. Mät Visualisera på storbildskärm Visualisera på din dator Realtidsrapport med MUR-Infoskärm

6 Rapport-generatorn i MUR-Gantt Dag-, vecko-, månads- eller årsrapporter. Exportera till Excel och komplettera med annan data. Komponera dina rapporter Exempel på rapport som visar tiden och antalet stopp för de olika stopporsakerna i respektive skift. När du är klar med komponeringen ger du det ett namn och förvalet är klart. Obegränsat antal förval. Rapporten ändras direkt när du gör en förändring i valet. Klicka på info-rutorna. Information alltid nära tillhands. Genom att flytta informationsrutorna till önskat ställe (rad, kolumn, cellvärde, stapeldiagram mm) skapar du dina egna förval.

7 Rapporter 1. Du börjar med att göra dina mallar för rapporter i MUR-Gantt. 2. Mallar för dag-, vecko-, månads- och årsrapporter. 3. Gå in i MUR-Gantt och du har all data för vald period. 4. Data från MUR-Systemet kan du samköra med data från andra källor. 5. Nu kan du göra dina anpassade rapporter i Excel, Mini-Tab eller annat program som du är van att arbeta med. 6. En realtidsrapport har du i MUR-Infoskärm. Du gör en eller olika skärmbilder för dag-, vecko-, månads- eller årsrapport. Du använder MUR-Infoskärm på din egen dator. Inga uppdateringar av data, allt sker automatiskt. Kontakta oss om du vill ha hjälp med att lägga upp rapportunderlag i MUR- Gantt och realtidsrapporter i MUR-Infoskärm. Dagrapporter Veckorapporter Dag-, vecko- och månadsrapporter Allt visas i realtid med automatisk datainsamling. Månadsrapporter

8 MUR-Infoskärm Visualisering - Nödvändigt för att få igång förbättringsarbetet En stor fördel med MUR-Visualisering är att du själv kan utforma bilden. All information visas i realtid. Kan användas till informationsskärmar eller som realtidsvisning på din dator. På din egen dator kan du ha valfritt antal egenkomponerade realtidsvisningar. MUR-Visualisering kan användas som en realtidsrapport, dag-, vecko-, månads-. Besök Där visar vi applikationer.

9 Testa MUR-Systemet hos er Du vill se om MUR-Systemet passar er. Tillfälligt kontrollera en maskin. Följa upp en nyinstallation. Då hyr du ett komplett, färdigkopplat MUR System, MUR-Väskan. MUR-Väskan klarar 1-5 maskiner. Allt är färdigkopplat. Anslut till ert LAN-nät och till maskinen. Mätningarna kan börja. MUR-Väskan Ett komplett färdigkopplat MUR-System Anställde truckförare Kundkommentar: MUR-Systemet visade att operatören var tvungen att ägna för mycket tid åt truckkörning. MUR-Systemet upptäcker missar i logistiken. Mät Visualisera Använd aktivt 1-3 stopporsaker. Byt stopporsak när felfrekvensen minskar.

10 MUR-Visa med maskin- och avvikelsekommentarer I MUR-Visa kan du se maskinernas status och kommentarerna. Kommentarerna är ett utmärkt sätt att dokumentera produktionen. Personalen i det nya skiftet har omgående information om föregående skift. Maskinnamn Maskinkommentarer Status Manuellt ändrad status (upphöjd) Mätintervall/Statustid MUR-Visa kan installeras på obegränsat antal datorer utan kostnad... Operatören kan kommentera händelser med maskinkommentarer som visas både i MUR-Visa, se bild ovan, eller i tabellform, se bilden nedan. Maskinkommentarerna kan infogas i veckorapporterna.

11 MUR-Respons MUR-Larm MUR-Respons ger meddelanden direkt till mobiltelefonen eller datorn. Övre exemplet: 1. När operatören behöver hjälp anges stopporsak 7 och ett meddelande sänds till servicepersonalens mobiltelefon. 2. Vid kvalitetskontroll anges dess stopporsak och meddelande sänds omgående till berörd personal. Nedre exemplet: En kund väntar på en leverans. Produktionsansvarig vill ha e-post Om produktionen kl 12 understiger 6000 detaljer. MUR-Respons visar att med aktuell produktionstakt är antalet Producerade detaljer kl 12: stycken. Med aktuell produktionstakt är antalet kl 12: st. Respons omkopplare Respons omkopplaren ansluts till MUR-boxen. Omkopplaren kan ge fem meddelanden. När ett val har skett sänds meddelande till aktuell mobiltelefon, dator eller t ex terminal på truck. Omkopplaren kan anslutas till ett signaltorn som ger den färg som är kopplad till aktuellt meddelande. Signaltorn Respons omkopplare. Ansluts till MUR-box

12 Adductor AB Våra mål och visioner MUR-systemet ska vara det adekvata valet vid köp av störningsuppföljningssystem. Vi vill ge våra kunder ett enkelt system för operatören och ett system som ger en bra datainsamling för rapportgenerering. Vi vill jobba nära maskinerna. Vår kunskap i elektronik ska ge en bra koppling till maskinen och på det sättet kunna hämta in relevanta mätvärden. Sensorer för övervakning av både maskin, verktyg och material. Detta blir ett verktyg för operatören att optimera körning och minimera stopp. Vi vill ge våra kunder mer än de förväntar sig. Vi vill ge våra kunder möjligheten att bli konkurrenskraftiga. Detta genom att ta till vara på maskintiden, förbättra logistiken, optimera ställtiden och utnyttja operatörernas olika kunskaper. Vi vill ge våra kunder ett verktyg med vilket man får kunskap om maskinernas störningar. När det är dags för ställtid ska man vara förberedd som vid däckbyte i ett formel 1 lopp (MUR- Systemet ger en realtidsberäknad information om när nuvarande körning blir klar) MUR-systemet är en kunskapsöverförare. Olika arbetssätt kan jämföras och det bästa tas tillvara. Detta leder till förbättrad arbetstillfredsställelse, kvalitet och produktivitet. Prova MUR - programmet, utan kostnad Kontakta oss och du får tillgång till ett komplett program. Du kan logga in på vår kursdator och vi ger dig en introduktion av MUR programmet. Adductor AB information@adductor.se Testa MUR - Systemet hos er Du vill: 1. Se om MUR-Systemet passar er. 2. Tillfälligt kontrollera en maskin. 3. Kontrollera en nyinstallation Då hyr du ett komplett, färdigkopplat MUR System, MUR-Väskan. Kalmar Huvudkontoret Besök och leveransadress Nämndemannavägen Ljungbyholm Göteborg Lokalkontor Angeredsvinkeln Angered Vi vill ge våra kunder mer än de förväntar sig MUR-Väskan Ett komplett färdigkopplat MUR-System
