1 0 KV RENEN 13, VARBERG Klorerade lösningsmedel i jord och berg Varbergs kommun huvudman Statlig finansiering 1 EGENSKAPER 1. DNAPL- Dense Nonaqueous Phase Liquid 2. Omfattande användning som lösningsmedel, kemtvättmedel, avfettning mm. 3. Toxiska, flera är cancerframkallande. 4. Riktvärden hälsorisker: µg/l (vatten), µg/m3 (inandningsluft) 5. Motståndskraftiga bryts ner mycket långsamt. 6. Betydande miljöproblem där tals människor i Sverige exponeras för klorerade lösningsmedel i onödan. 2 1

2 FÖREKOMST OLIKA FASER I MARKEN Ångfas <0,1% Löst fas <0,1% Fri fas >99,9% Hållbar Sanering rapport 5663 Densitet >1: Vätskan är tyngre än vatten. Viskositet <1: Vätskan tränger igenom mikrosprickor lättare än vatten Löslighet <0,1%: mycket lite av den totala massan finns i vatten/ånga ovan vatten. Vätska (fri fas, DNAPL) rinner med gravitation, även mot grundvattenflöde Löst i grundvatten styrs av grundvattenflödet. Luft Vatten Fri fas Jordpartikel 3 Klorerat och berg Tunna jordlager (0-10 m) på sprucket berg Stort antal brunnar Bergvärmeborrning + DNAPL = problem! 4 Järnsågen, PCE ISTD - thermal Valnöten Utredning Helgö, PCE No action Lindome, Skäggered PCE+TCE. Investigation Malmen, PCE Action? Phylatterion Tar, creosote Thermal? Färgaren, PCE ISTD - thermal 5 Fler kommer det att bli! 2

3 KV RENEN, VARBERG - Mig veterligen den största klorerat-bergskadan i Sverige (Europa?) - Dock Varberg använder inte berggrundvattnet som dricksvatten. 6 HISTORIK Textilindustri sedan slutet talet. Avslutades Därefter mekanisk verkstäder/tillverkning. Kassaregister, symaskinstillverkning 3 TCE-bad, 625 arbetare , 4 ton TCE,TCA/år >45 år gammal skada 7 BOVEN I RENEN-DRAMAT SLAMBASSÄNGEN Slambassängen, för avskiljning av textilslam grundlagd direkt på sprucket berg Från textilslam till klorerat-slam 8 3

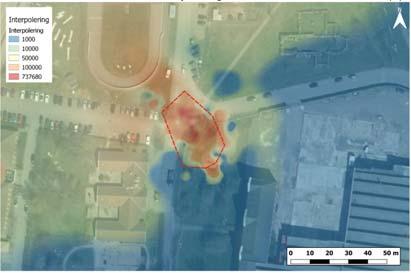

4 Sum ClHC µg/l Berggrundvatten, BIDRAGSANSÖKAN 2014 ÅTGÄRD BERG M3 - Indikation fri fas i en undersökningsborrning ner till 15 m. Avbröts för att inte sprida förorening. - Åtgärdsutredning: termisk konduktiv uppvärmning av berget (TCH) enda alternativet för att åtgärda DNAPL i berg. - TTZ Thermal Target Zone dvs. volymen med en stor sannolikhet för DNAPL - TTZ 2014: 400 m2, djup 25 m = m3. 10 IN SITU TERMISK SANERING Åtgärd för källområden med stor sannolikhet för DNAPL eller rester av DNAPL, kostnad kr/m3. Uppvärmning av jord/berg till kokpunkt 100 grader (klorerat). Insamling och rening av ångor. Konduktiv (el, gas), resistivitet. Mycket bra resultat inom den volym som värms upp, TTZ (Thermal Target Zone) Nyckeln är rätt avgränsning av TTZ! 11 4

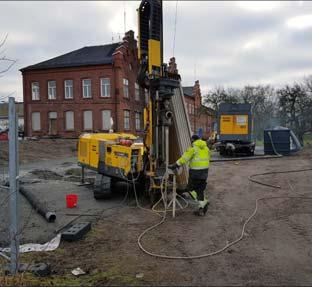

5 RESULTAT TERMISK SANERING I KRISTALLINT BERG ºC Kv Renen vi kommer att veta Efterkontroll i 8 år. Vi har resultat från termisk sanering av berg i Järnsågen 3, Trollhättan. Tekniken fungerar avgränsningen avgörande. Ca 250 kg förorening i Trollhättan.5-10 ton i Varberg? Missar man DNAPL utanför TTZ = betydande mängd kvar, fortsatt höga halter i gv/ånga För stor TTZ = för dyrt/ineffektivt ( kr/m3). ClHC µg/l 12 AVGRÄNSNING AV KÄLLOMRÅDE KLORERAT I BERG Totalt ca 50 borrhål. Vi valde konventionell svensk brunnsborrning (hammarborrning) som anpassades för undersökning av klorerat i berg 13 - Hammarborrning med luft. - Direktmätning med PID. - Så lågt och lika lufttryck som möjligt vid mätning. - Rening borrvatten. - Rening borrluft (stora mängder går ut vid borrning i fri fas, ca 100 kg i Renen) 14 5

6 UNDERSÖKNING PID ppm (TCE) Dissolved phase TCE in Source Zone ppm (0 20% is) 15 UNDERSÖKNING PID 1000 > ppm DNAPL 16 AVGRÄNSNING DNAPL 17 6

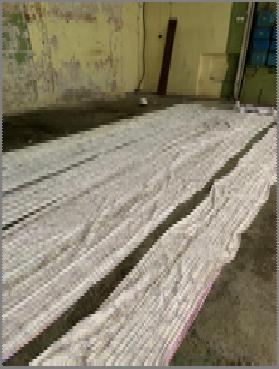

7 AVGRÄNSNING DNAPL 18 AVGRÄNSNING PID ppm Kostnadseffektiv och säker metodik för att avgränsa DNAPL på djupet??? Downhole DNAPL migration? 19 NAPL-FLUTE LINERS Avgränsa DNAPL i bergborrhål Täta liners trycks mot borrhålsväggen Reaktivt tyg/papper på utsidan Färgas av fri fas, ej lösta föroreningar 20 7

8 KOSTNAD CA 1000 KR/M (MATERIAL, INSTALLATION, UTVÄRDERING EXKL. BORRNING)

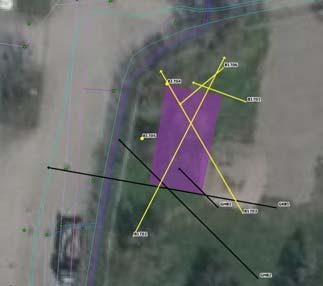

9 m 36,6-37,1 m 40,1-40,2 m AVGRÄNSA TTZ I BERG, STEG 1 NAPL FLUTe -liners Fri fas ner till 40 m. TTZ 25 m. Vad händer om vi bara åtgärdar till 25 m? NAPL INDICATIONS 1706 (YES) 1701 (YES) 1703 (SMALL, 8 days) 1704 (CRAZY, 8 days) BIG STAINS (LONG TIME) 26 9

10 STEG 2 27 STEG 3 28 STEG ,5 Mkr Fri fas ner till 47 m! TTZ, 2014: Djup 25 m, area 400 m2, m3 TTZ, 2018: Djup 50 m, area 800 m2, m3 Ansökan termiskt från 25 Mkr till 80 Mkr Totalt ca 150 Mkr 10 m Bergundersökningar 5 Mkr 29 10

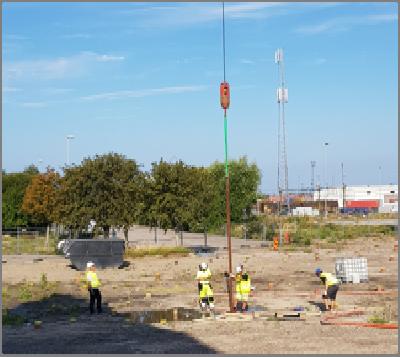

11 STEG 5 AVGRÄNSNING AV TTZ I SAMBAND MED INSTALLATIONSBORRNING MAJ-AUG 2019 Installationsborrning c-c 4 m, ca 100 borrningar! Vi har mätt i varje hål Vid borrning, vattenprovtagning, FLUTeliners etc. 10 m Avgränsning TTZ, två riggar 32 11

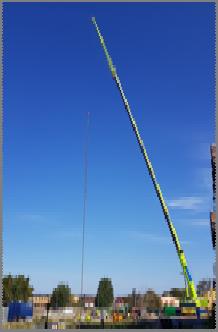

12 SLUTLIG TTZ, SEPT Mycket undersökningar (två personer heltid, 3 månader)! PID-mätningar vid alla borrningar, upprepade provtagningar av grundvatten, FLUTe-liners, kontroll fri fas i botten, omgivningskontroll Samma volym som tidigare, 800 m2 ner till 50 m, m3 Något ändrad geometri. 33 Installation 52,5 m heaterrör. TTZ 50 m? 34 LÄRDOMAR KLORERAT I SPRUCKET BERG DNAPL vs. löst förorening väsentlig skillnad! DNAPL finns i sprickor med liten/ingen vattenföring, inte i sprickor med stor vattenföring DNAPL or NO DNAPL? 4 Indications and 1 Confirmation 1. Screening during drilling (PID > ppm, Kv Renen) 2. High concentrations in GW (>25% solubility). However, we have 30% and NO DNAPL in a few wells (adjacent to DNAPL) 3. Increasing concentration with time, repetaded sampling. 4. High concenstration of TCE/TCA compared to daughter products DCE/DCA/VC 5. NAPL-FLUTe (confirmation). NAPL-FLUTe liners is very useful for vertical delination of DNAPL in crystalline rock

13 TÄNK PÅ Stor skillnad mellan undersökning för utredning (fåtal försiktiga strategiska borrningar) och åtgärd (du måste avgränsa trots fri fas etc ). Konceptuell förståelse klorerat i berg, t ex fri fas vs. löst fas Sverige har stor erfarenhet av brunnsborrning utgå och anpassa för miljötekniska undersökningar Robusta direktmätande screeningmetoder ska alltid användas. Praktisk skillnad mellan borrmetoder, borriggar etc. Avgränsning vertikalt i källområde är mycket svårt och vanskligt. Innovativa metoder, FLUTe-liners. Generellt behövs inte färre borrningar i berg jämfört med i jord. Avvägning mellan antal borrningar och kostnader. Lägg inte allt krut på ett fåtal borrningar. Borrarbeten i källområde innebär alltid föroreningsspridning. Ska endast utföras inför en åtgärd. Skyddsåtgärder krävs (luftrening, gjutning, liners etc). 28-anmälan
