1 Riskbedömning av klorerade lösningsmedel i berg exempel Kv Renen, Varberg Fredric Engelke fredric.engelke@structor.se

2 Klorerade lösningsmedel Omfattande användning som lösningsmedel, kemtvättmedel, avfettning mm. Toxiska, flera är cancerframkallande. Hälsoriskbaserade lågriskvärden: µg/l (intag av vatten), µg/m 3 (inandning av inomhusluft). Vid dessa koncentrationer varken syns, luktar eller smakar klorerade lösningsmedel. Har det skett större utsläpp till mark exponering är mer regel än undantag Betydande miljöproblem där tals människor i Sverige exponeras för klorerade lösningsmedel från förorenade områden i onödan.

Vid dessa koncentrationer varken syns, luktar eller smakar klorerade lösningsmedel.

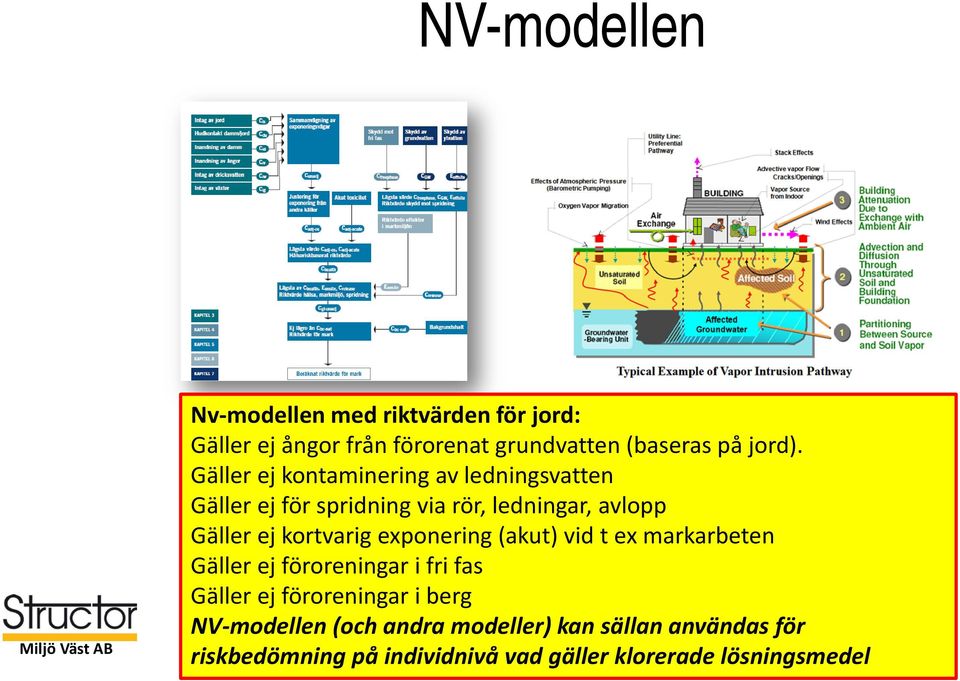

3 NV-modellen Nv-modellen med riktvärden för jord: Gäller ej ångor från förorenat grundvatten (baseras på jord). Gäller ej kontaminering av ledningsvatten Gäller ej för spridning via rör, ledningar, avlopp Gäller ej kortvarig exponering (akut) vid t ex markarbeten Gäller ej föroreningar i fri fas Gäller ej föroreningar i berg NV-modellen (och andra modeller) kan sällan användas för riskbedömning på individnivå vad gäller klorerade lösningsmedel

kortvarig exponering (akut) vid t ex markarbeten Gäller ej föroreningar i fri fas Gäller ej föroreningar i berg

4 Inträngning av förorenade ångor Indoor Air Concentration 1.E E+03 1.E+02 1.E+01 1.E+00 1.E-01 1.E-02 1.E-03 1.E-02 1.E-01 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 1.E+06 1.E+07 1.E+08 Subslab (ug/m3) IA > RL IA < RL Alpha = 1.0 Alpha = 1E-1 Alpha = 1E-2 Alpha = 1E-3 Alpha = 1E-4 Alpha = 1E-5 Attenuation Factor 1.0E E E E E E E E E-05 Max 95th % 50th % 5th% Utspädning till inomhusluft: Mkt stora variationer ( ggr) Vanskligt att teoretiskt skatta inträngning av ångor för enskilda objekt! US-EPA databas Indoor Air Indoor Air 1.E+04 1.E+03 1.E+02 1.E+01 1.E+00 1.E-01 1.E-02 US-EPA, vapour intrusion database 1.E-03 1.E-02 1.E-01 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 1.E+06 1.E+07 1.E+08 Soil Gas (ug/m3) 1.E E+03 1.E+02 1.E+01 1.E+00 1.E-01 1.E-02 1.E-03 1.E-02 1.E-01 1.E+00 1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 1.E+06 1.E+07 1.E+08 Groundwater Vapor (ug/m3) IA > RL IA < RL Alpha = 1.0 Alpha = 1E-1 Alpha = 1E-2 Alpha = 1E-3 Alpha = 1E-4 Alpha = 1E-5 IA > RL IA < RL Alpha = 1.0 Alpha = 1E-1 Alpha = 1E-2 Alpha = 1E-3 Alpha = 1E-4 Alpha = 1E-5 Attenuation Factor Attenuation Factor 1.0E E E E E E E E E E E E E E E E E E-07 Max 95th % 50th % Max 95th % 50th % 5th%

0E-04 1.0E-05 Max 95th % 50th % 5th% Utspädning till inomhusluft: Mkt stora variationer (1-10 000 ggr) Vanskligt att teoretiskt skatta inträngning av ångor för enskilda objekt!

5 Vad göra? Mät! Ju fler mätningar, provtagningar, analyser av ett stort antal medier som finns desto bättre. Beakta: bakgrundshalter, andra källor till klorerade lösningsmedel. Går att hantera.

6 DNAPL i berg Sveriges geologi - Jordlager från istiden, morän (ofta sandig grusig) - Tunna jordlager på berg = bergproblematik vid större utsläpp av DNAPL SGU Kartvisaren

7 Vi använder berg! - Infrastruktur, byggnader, bergvärme - Komplicerade spridningsmönster - Snabba förlopp jämfört med jord

8 Järnsågen Åtgärd Valnöten Utredning Helgö Ingen ansökan? Räven Utredning Malmen Ansökan? Phylatterion kreosot Ansökan Färgaren Åtgärdsför. Exempel pågående offentliga projekt med DNAPL och bergproblematik som Structor är/varit med på

Phylatterion kreosot Ansökan Färgaren Åtgärdsför.

9 Kv Renen, Varberg - Mig veterligen den största klorerat-bergskadan i Sverige (omfattning+risker) - Varberg använder dock, som tur är, främst ytvatten till dricksvattenförsörjning

10 Verksamhetshistorik Renen 13 Cr, Zn, Cd, CN (färgning, ytbehandling m m) Klorerade lösningsmedel TCE, TCA (avfettning) 10

11 Renen 13 - Centrala Varberg - Förskola nedströms - Bostäder - Jvg-tunneln

12 Berg, gv Grundvatten i jord och berg Jord, gv

13 Varför så stor skada i berget? SLAMBASSÄNGEN GRUNDLAGD DIREKT PÅ KRISTALLINT SPRUCKET BERG

14 Resultat - bergundersökningar Geosigma Fri fas TCE/TCA under slambassängen. Bedömd storlek källområde 20*20 m, ner till 20 m u my (15 m berg). Sprickvolym ca 100 kbm. Spår av klorerade lösningsmedel i övriga borrhål. Inget påvisat källområde under fabriksbyggnaden (mindre sprickigt berg här)

15 Spridning har konstaterats Ytlig berg i Varberg Dock mycket svårt att fullt ut kvantifiera spridningen i sprickigt berg. 4D.

16 Spridning restriktionsområden bergarbeten (borrning mm) Aqualog SGU 2006 Restriktionsområden,

17 Riskbedömning, kvantifiering Tyvärr inte möjligt/rimligt att mäta exponering i samtliga byggnader inom påverkansområdet. Snabba förändringar i spridning berggrundvatten exponering kan dessutom förändras över tid Behöver hantera exploatering och nybyggnationer Hänvisad till en modell för förorenat berggrundvatten i Varberg

Snabba förändringar i spridning berggrundvatten exponering kan dessutom

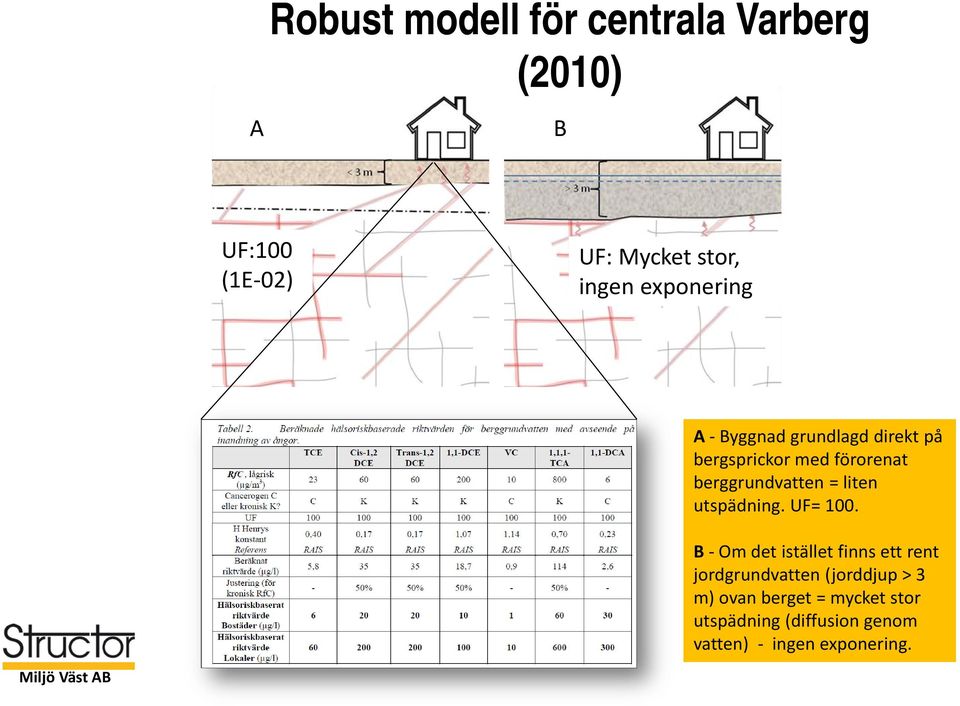

18 A Robust modell för centrala Varberg (2010) B UF:100 (1E-02) UF: Mycket stor, ingen exponering A - Byggnad grundlagd direkt på bergsprickor med förorenat berggrundvatten = liten utspädning. UF= 100. B - Om det istället finns ett rent jordgrundvatten (jorddjup > 3 m) ovan berget = mycket stor utspädning (diffusion genom vatten) - ingen exponering.

19 Risker klorerade lösningsmedel i berg Restriktionsområde bergvärme, exploatering mm. Risker och ökade kostnader vid exploatering.

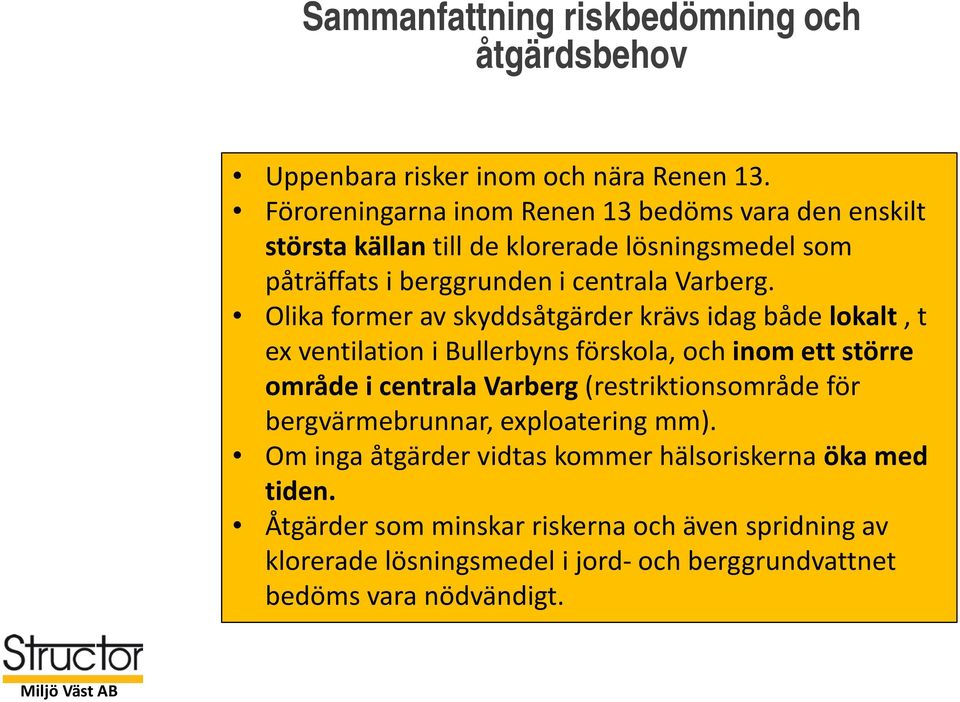

20 Sammanfattning riskbedömning och åtgärdsbehov Uppenbara risker inom och nära Renen 13. Föroreningarna inom Renen 13 bedöms vara den enskilt största källan till de klorerade lösningsmedel som påträffats i berggrunden i centrala Varberg. Olika former av skyddsåtgärder krävs idag både lokalt, t ex ventilation i Bullerbyns förskola, och inom ett större område i centrala Varberg (restriktionsområde för bergvärmebrunnar, exploatering mm). Om inga åtgärder vidtas kommer hälsoriskerna öka med tiden. Åtgärder som minskar riskerna och även spridning av klorerade lösningsmedel i jord- och berggrundvattnet bedöms vara nödvändigt.

Olika former av skyddsåtgärder krävs idag både lokalt, t ex ventilation i Bullerbyns förskola, och inom ett större område i centrala Varberg
