1 Riktvärdesmodellen Hur hittar man rätt bland alla flikar? Mark Elert - Kemakta Seminarium Tillämpad riskbedömning Renare Mark 15 maj 2019

2 Innehåll Riktvärdesmodellen - mer än riktvärden Styrande faktorer (skyddsobjekt - exponeringsvägar) Översikt av indata Ämnesdata Modellparametrar Scenarier Beräkning av halter i grundvatten, ytvatten, porluft mm. Detaljer om beräkningar Redovisning

3 Riktvärden för förorenad mark Beräkningsprogram Excelmodell (version 2, 2016) Konceptuell modell för riskbedömningen dokumenteras Krav på dokumentation av antaganden och platsspecifika data Flikar för redovisning av resultat Dolda flikar som kan hjälpa till vid riskbedömningen

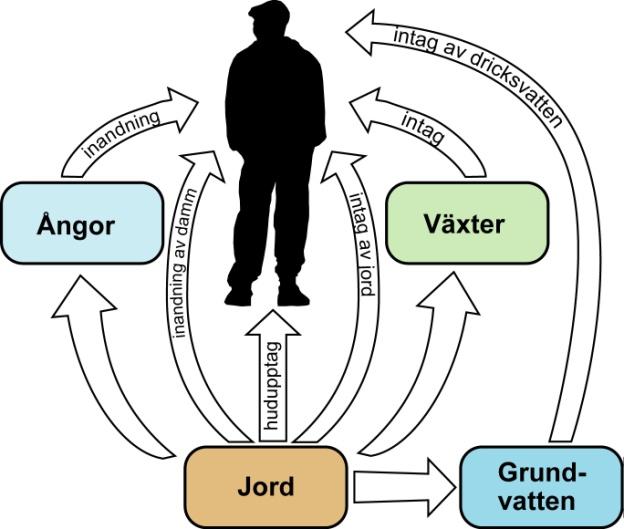

4 Riktvärden för förorenad mark Vad ska de skydda? Människors hälsa - Individnivå Hela den tolerabla exponeringen får inte komma från marken Markmiljön Höga krav på skydd av markmiljön och markens funktion Grundvatten Skydd av grundvatten som resurs Ytvatten Skydd av ytvatten som resurs Skydd av vattenlevande djur och växter

5 Beräkning av hälsoriktvärde Baklängesräkning För varje exponeringsväg: Intag = C FF DF EXP TRV EXP DF DF DF Riktvärdet motsvarar: C = koncentration i jorden där: Intag = TRV C = TRV / (FF DF EXP) Porluft Luft Jord Porvatten Vatten Växt FF C FF TRV = toxikologiskt referensvärde [mg/kg kroppsvikt,dag] FF = fördelning i kontaktmedium [halt i kontaktmedium/halt i jord)] DF = utspädning i kontaktmedium [halt i kontaktpunkt/ halt i källa] EXP = exponering för kontaktmedium [kg/kg kroppsvikt, dag]

6 Beräkning av riktvärden för spridning Förorenat område Spridningsmodell Maxhalt grundvatten Maxhalt ytvatten Beräknar maximal halt i det förorenade området så att halter i grundvatten eller ytvatten inte överskrider givna kriterier Ger generella krav på det förorenade området: Medelhalter, totala vattenflöden, lakbarhet

7 Typer av indata Scenarioparametrar Beskriver exponering, spridning och recipienter Ofta platsspecifika Ämnesparametrar Beskriver ämnenas fysikalisk-kemiska, toxiska och ekotoxiska egenskaper Mer sällan platsspecifika Modellparametrar Nära kopplade till valet av beräkningsmetodik Normalt inte platsspecifika

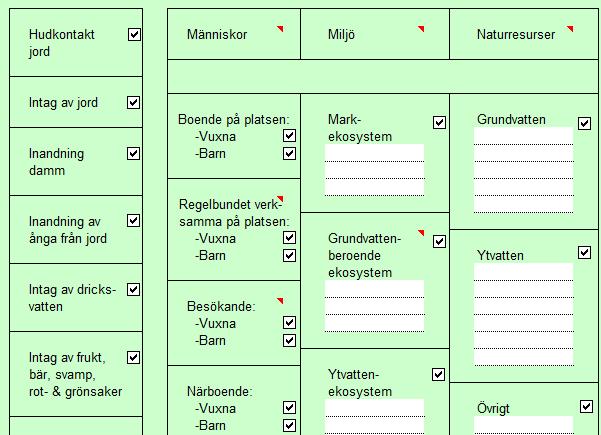

8 Flik: Konceptuell modell Kan vara ett hjälpmedel, men inte nödvändig. Alternativa metoder kan användas

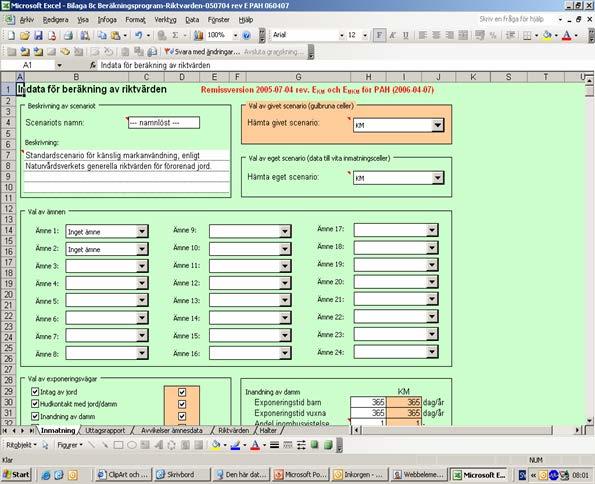

9 Flik: Inmatning, val av ämne

10 Flik: Inmatning, scenarioparametrar Exponeringsvägar Exponeringstider Jord- och GV-parametrar, spridningsmodeller

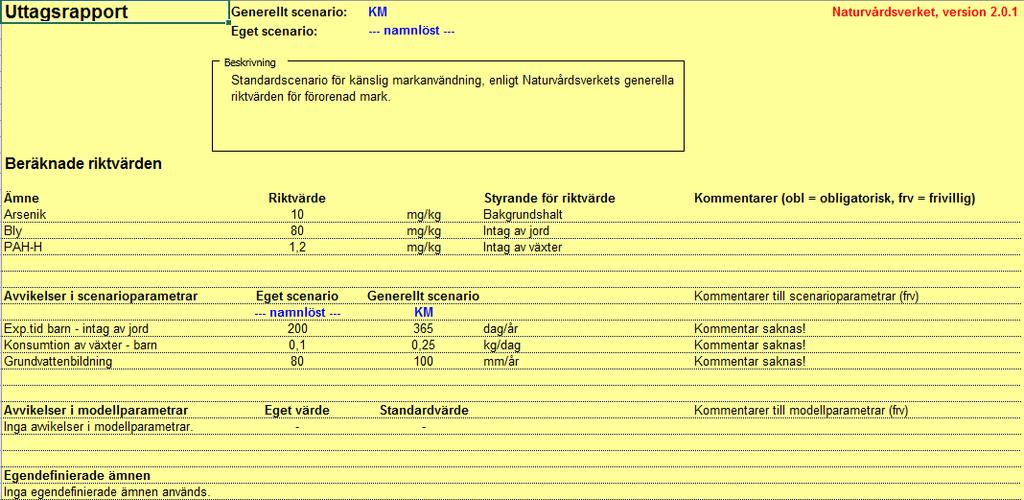

11 Flik: Uttagsrapport

höger i fliken Procentuellt bidrag till exponeringen,

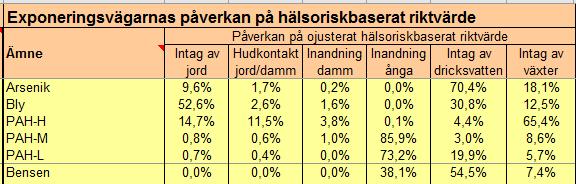

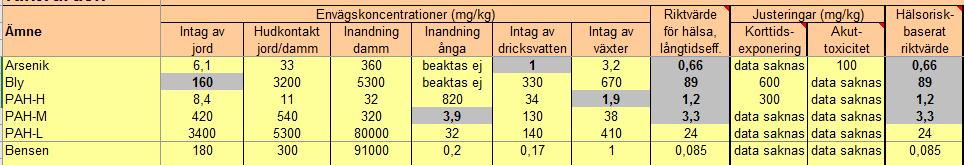

12 Flik: Riktvärden Hälsoeffekter Styrande exponeringsväg Fetstil med grå bakgrund Längst till höger i fliken Procentuellt bidrag till exponeringen, dvs. påverkan på ojusterat hälsoriskbaserat riktvärde

13 Flik: Riktvärden Markmiljö och spridning Information om styrande faktorer: Markmiljö, Frifas, Skydd av grundvatten eller Skydd av ytvatten. Om styrande för det slutliga riktvärdet fetstil med grå bakgrund Om Bakgrundshalt styr fetstil med orange bakgrund

14 Flik: Halter Halter i olika medier beräknade från representativ halt i jord Halter Version 1.00 Inmatning av Porvatten- Halt i skyddat Halt i grund- Halt i Föroreningstransport Halt i Halt (ånga) i Halt (ånga) i Halt (torrvikt) i Halt (torrvikt) i Halter (färskvikt) Ämne verkliga halter i jord halt i jord grundvatten vatten, brunn ytvatten via gv till ytvatten porluft inomhusluft utomhusluft blad/stjälkgrönsaker rotgrönsaker i fisk mg/kg mg/l mg/l mg/l mg/l kg/år mg/m 3 mg/m 3 mg/m 3 mg/kg mg/kg mg/kg Bly-mod 350 0,19 0,013 0,013 0, , ,3 1,8 ej aktuell Inmatning av Ämne verkliga halter i jord mg/kg Bly-mod 350 Föroreningstransport Halt i Halt (ånga) i Halt (ånga) i via gv till ytvatten porluft inomhusluft utomhusluft kg/år mg/m 3 mg/m 3 mg/m 3 0,

15 Exempel på användning - Kontroll av antaganden om utspädning och lakning Platsspecifika Kd-värden för lakning GV = Uppmätta halter i grundvatten) RV = Beräknade med modellen och generella Kd-värden RV just = Beräknade med modellen och platsspecifika riktvärden 1 GV RV just RV RV 0,1 Halt (mg/l) 0,01 GV RV RV just GV RV RV just GV RV just GV RV RV just GV RV just RV 0,001 0,0001 As Pb Cu Cr Ni Zn

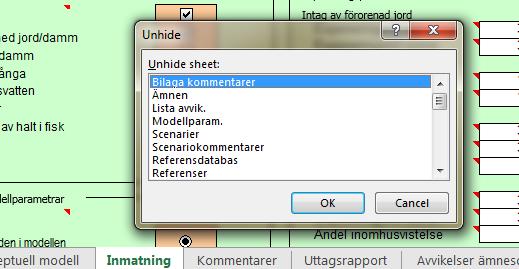

16 Dolda flikar Högerklicka på någon flik, vilken som helst Välj alternativ Ta fram/unhide Klicka på den flik du vill ta fram

17 Exempel på dolda flikar Namn Ämnen Modellparam. Scenarier FM1-2 TM1 TM3 TM5 EM1-EM6 Engångskoncentration Användning Ämnesparametrar för inbyggda och egendefinierade ämnen Modellparametrar Sammanställning av parametrar för beräkningsscenarier. Översikt över alla scenarioparametrar Fördelning av ämnen mellan jord porvatten porluft Transportmodell 1 - Till inomhusluft Transportmodell 3 - Till grundvatten Transportmodell 5 - Till grönsaker Exponeringsmodeller Förberäknade riktvärden (med delresultat) för KM och MKM

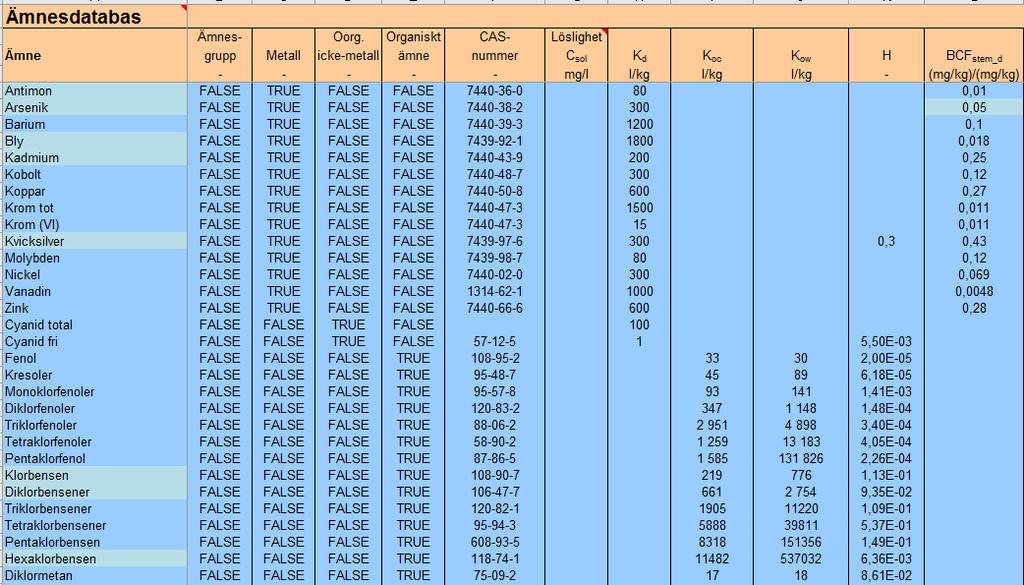

18 Ämnen Fördefinierade ämnen med blå bakgrund (ljus bakgrund reviderade 2016) Egendefinierade ämnen längst ned i listan

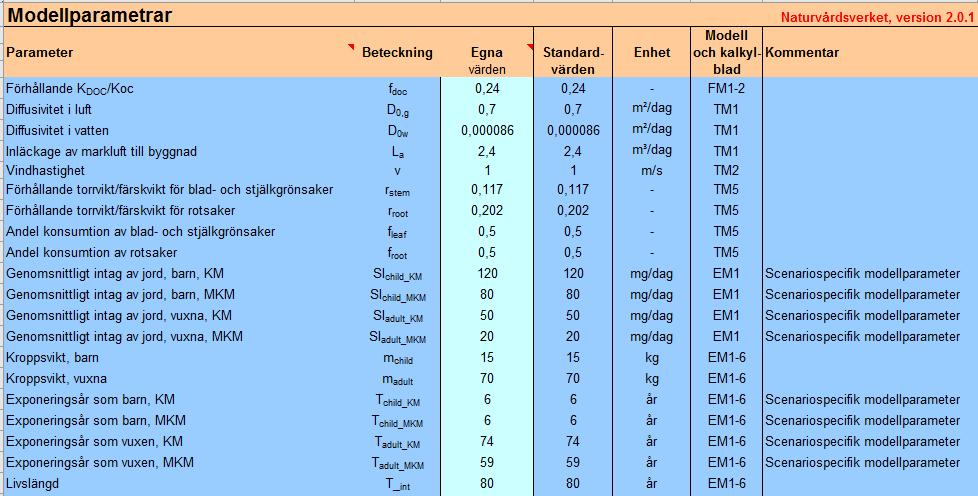

19 Modellparametrar

Scenarier Sammanställning av parametrar för generella och egna scenarier (för närvarande bara 5 stycken) Bra för att få en överblick av de olika scenarierna och

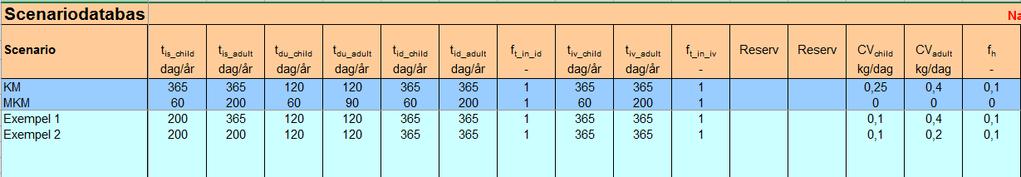

20 Scenarier Sammanställning av parametrar för generella och egna scenarier (för närvarande bara 5 stycken) Bra för att få en överblick av de olika scenarierna och hitta felinmatade parametrar. OBS! Möjligt att ändra direkt i flikar Ämnen, Modellparam. och Scenarier. Tänk dock på att ange referens för ändrade ämnesdata

21 Slutord Använd dolda flikar för att få mer information och bättre kontroll av beräkningarna Vad bör man redovisa till en tillsynsmyndighet: Inmatningsflik Uttagsrapport Riktvärden Avvikelser ämnesdata (om egna ämnen definierats) Halter (om detta utnyttjats) Använd alla flikar!
