1 KvRenen i Varberg Bakgrund och lägesrapport från huvudstudie Innehåll 1. Historik källan till föroreningen 2. Tidigare utredningar 3. Klorerade lösningsmedel i mark 4. Lägesrapport huvudstudie Structor Miljö Göteborg AB Sally Johansson, Per Hübinette,

2 Lokalisering fastigheten Renen 13 Hamnbassäng Förskola Förskola Renen 13 Bostäder Bostäder Järnvägstation 2

3 Verksamhetshistorik Cr, Zn, Cd, CN (färgning, ytbehandling m m) Klorerade lösningsmedel TCE, TCA (avfettning) 3

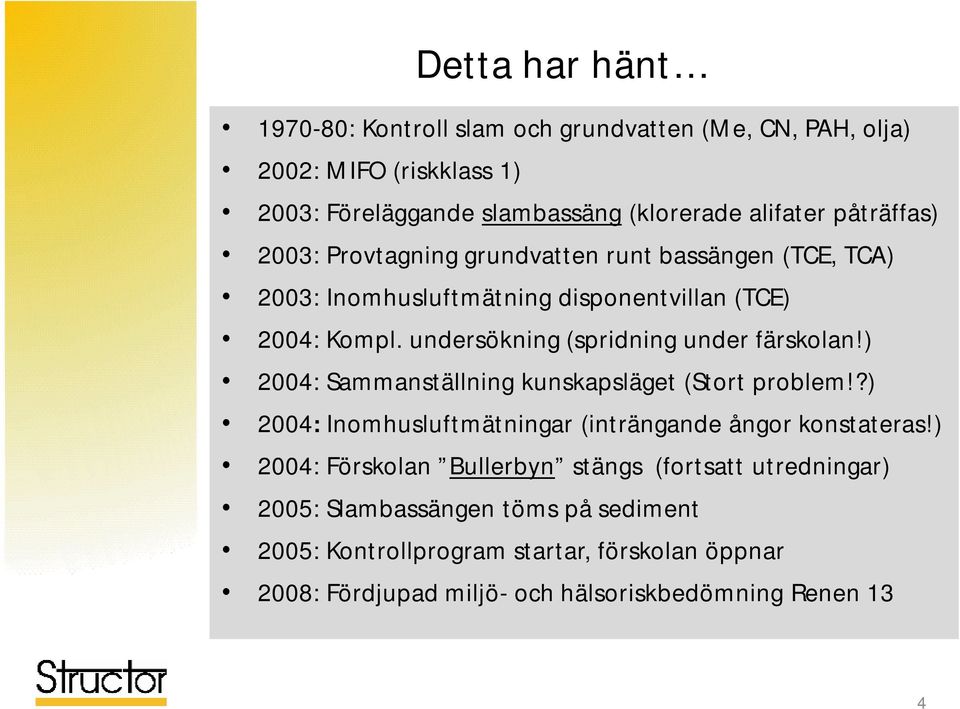

4 Detta har hänt : Kontroll slam och grundvatten (Me, CN, PAH, olja) 2002: MIFO (riskklass 1) 2003: Föreläggande slambassäng (klorerade alifater påträffas) 2003: Provtagning grundvatten runt bassängen (TCE, TCA) 2003: Inomhusluftmätning disponentvillan (TCE) 2004: Kompl. undersökning (spridning under färskolan!) 2004: Sammanställning kunskapsläget (Stort problem!?) 2004: Inomhusluftmätningar (inträngande ångor konstateras!) 2004: Förskolan Bullerbyn stängs (fortsatt utredningar) 2005: Slambassängen töms på sediment 2005: Kontrollprogram startar, förskolan öppnar 2008: Fördjupad miljö- och hälsoriskbedömning Renen 13 4

undersökning (spridning under färskolan!) 2004: Sammanställning kunskapsläget (Stort problem!?) 2004: Inomhusluftmätningar (inträngande ångor konstateras!

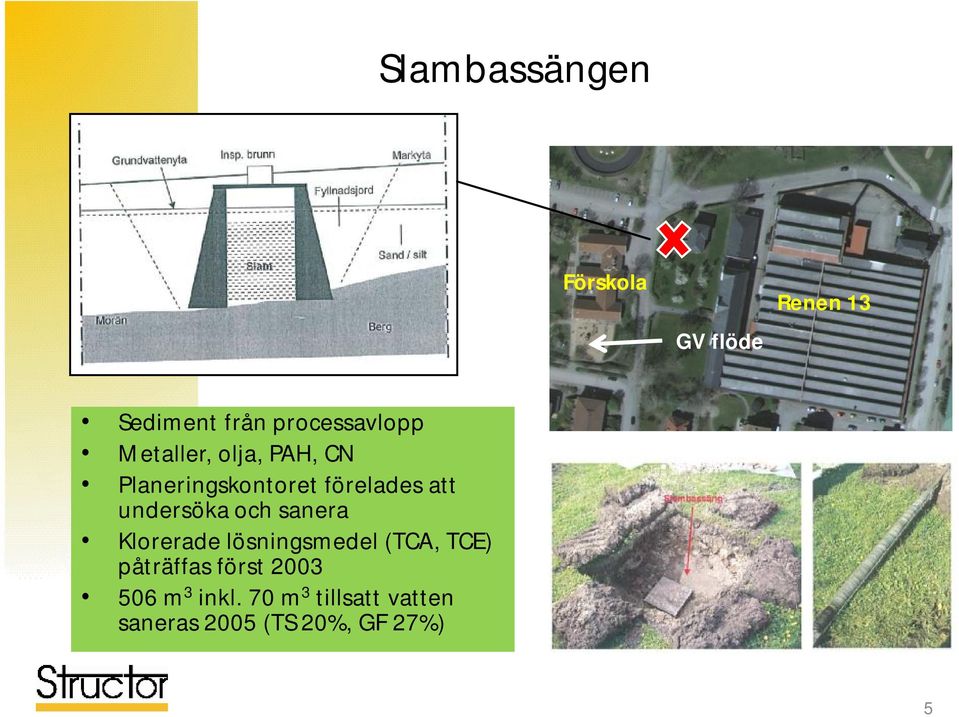

5 Slambassängen Förskola GV flöde Renen 13 Sediment från processavlopp Metaller, olja, PAH, CN Planeringskontoret förelades att undersöka och sanera Klorerade lösningsmedel (TCA, TCE) påträffas först m 3 inkl. 70 m 3 tillsatt vatten saneras2005 (TS 20%, GF 27%) 5

att undersöka och sanera Klorerade lösningsmedel (TCA, TCE)

6 Förskolan Bullerbyn Föroreningsplym konstateras under förskolan Mätningar påvisar TCE i inomhusluft i bl a förskolan Förskolan stängs 2004 utredning ånginträngning, VC m m VMC utreder hälsorisker 6

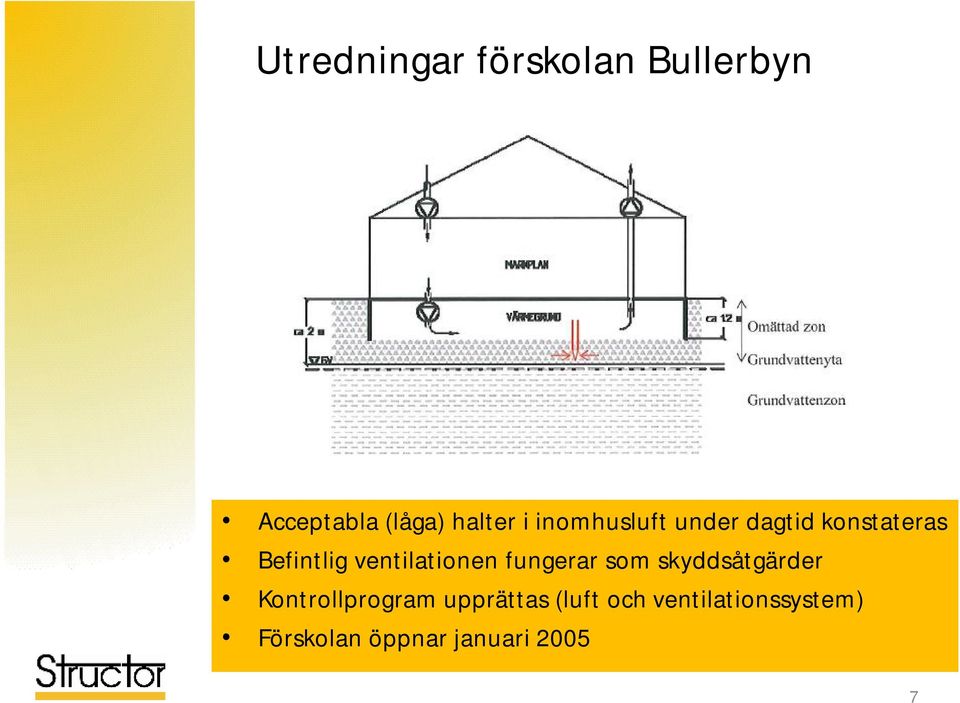

7 Utredningar förskolan Bullerbyn Acceptabla (låga) halter i inomhusluft under dagtid konstateras Befintlig Tabell ventilationen XX fungerar som skyddsåtgärder Kontrollprogram upprättas (luft och ventilationssystem) Förskolan öppnar januari

ventilationen XX fungerar som skyddsåtgärder Kontrollprogram

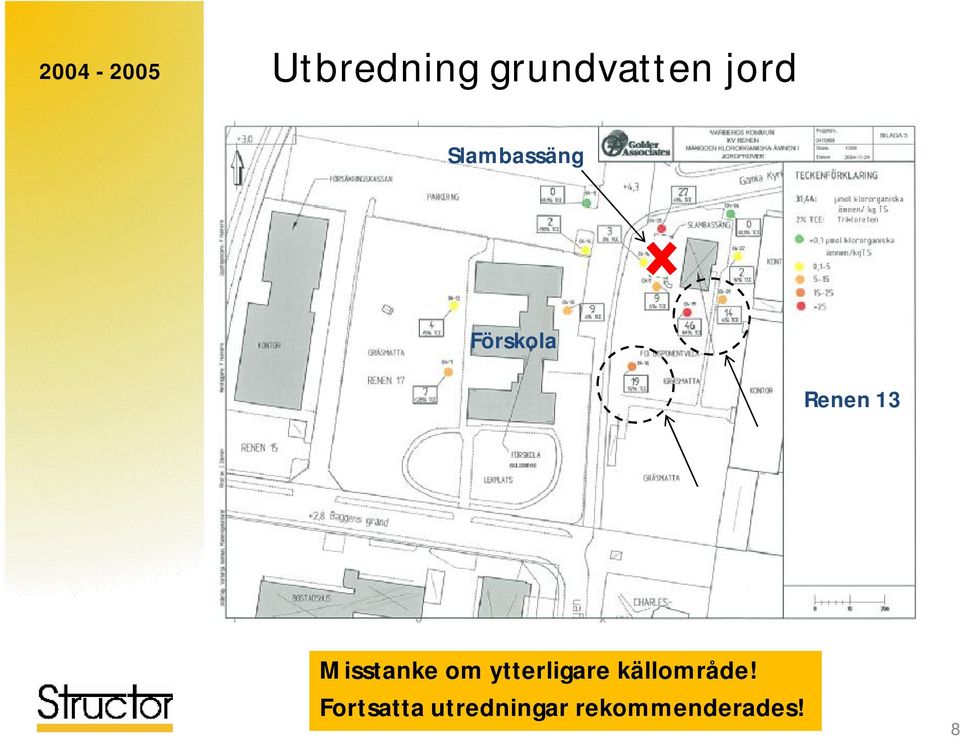

8 Utbredning grundvatten jord Slambassäng Förskola Renen 13 Misstanke om ytterligare källområde! Fortsatta utredningar rekommenderades! 8

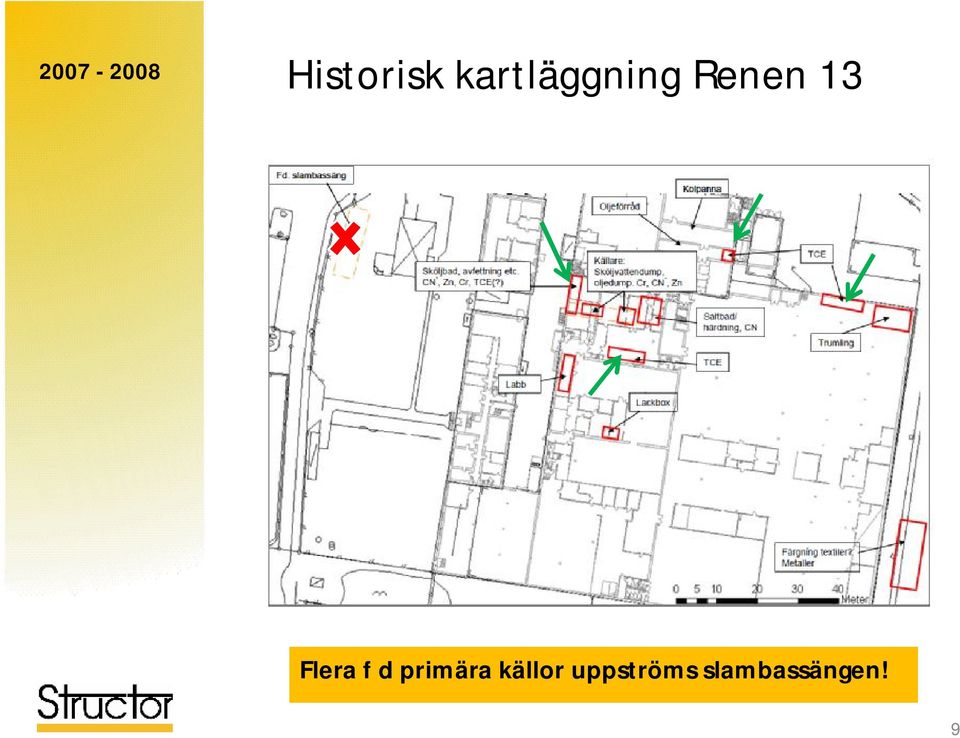

9 Historisk kartläggning Renen 13 Flera f d primära källor uppströms slambassängen! 9

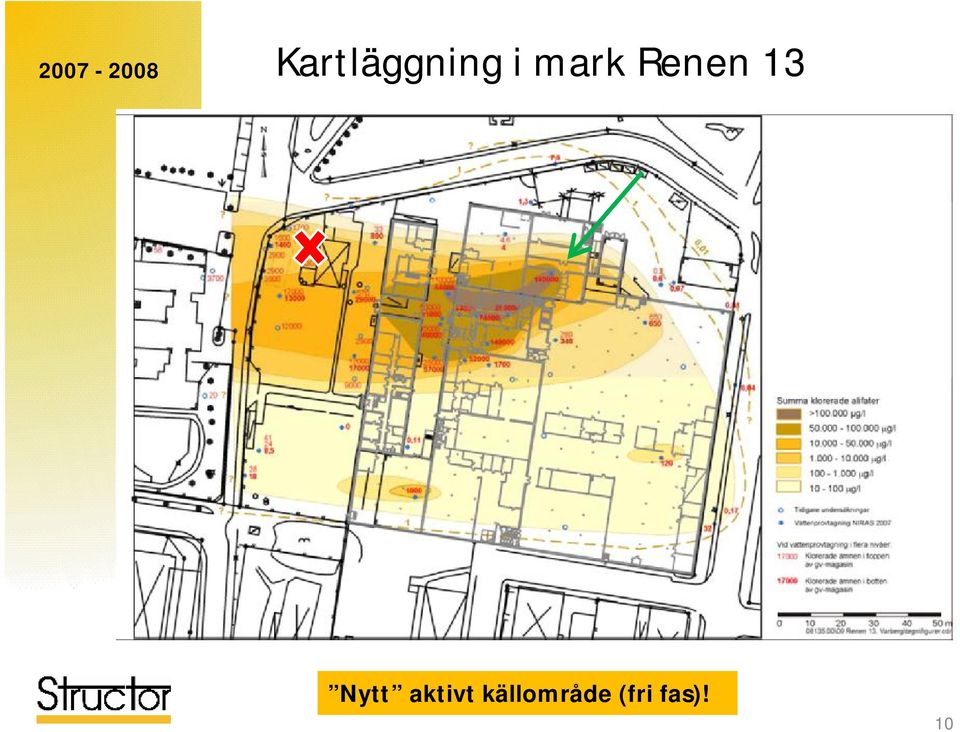

10 Kartläggning i mark Renen 13 Nytt aktivt källområde (fri fas)! 10

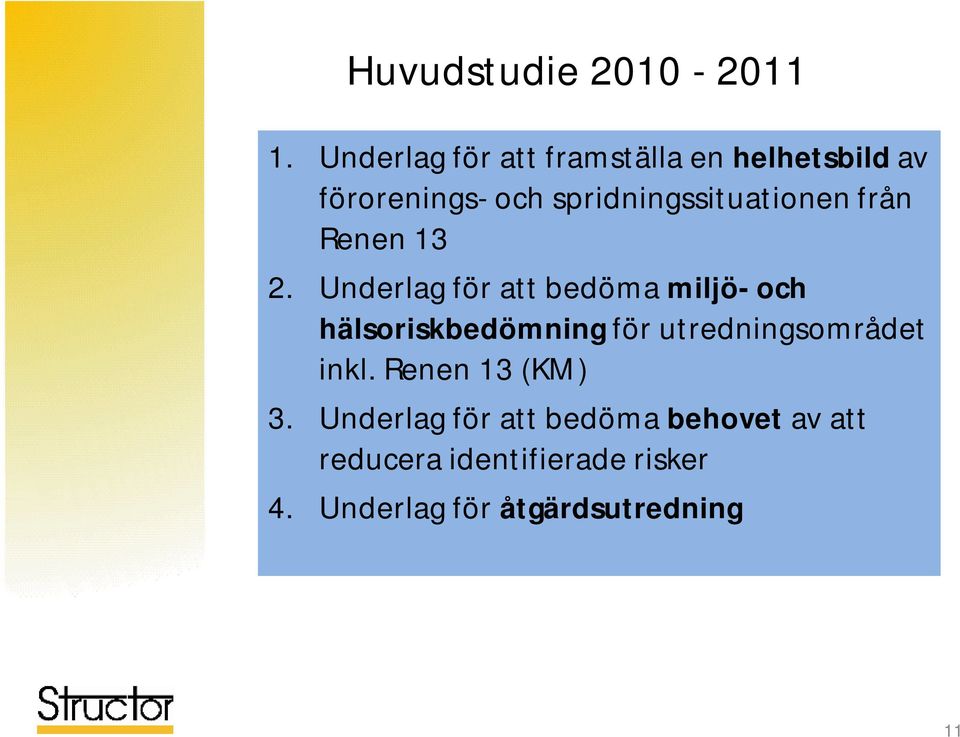

11 Huvudstudie Underlag för att framställa en helhetsbild av förorenings-och spridningssituationen från Renen Underlag för att bedöma miljö-och hälsoriskbedömning för utredningsområdet inkl. Renen 13 (KM) 3. Underlag för att bedöma behovet av att reducera identifierade risker 4. Underlag för åtgärdsutredning 11

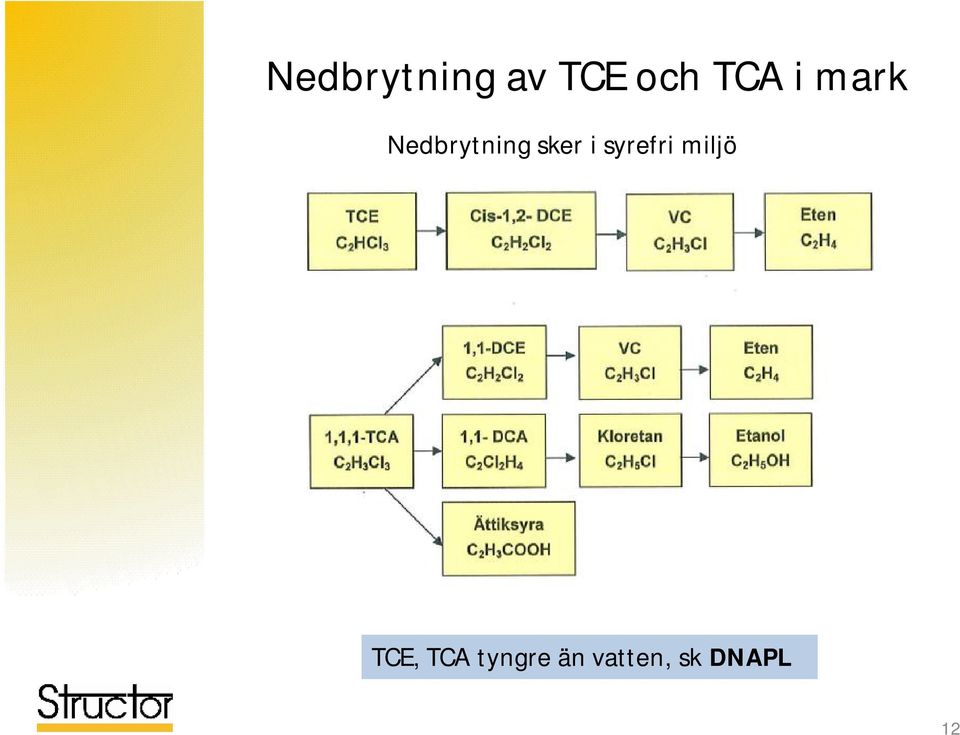

12 Nedbrytning av TCE och TCA i mark Nedbrytning sker i syrefri miljö TCE, TCA tyngre än vatten, sk DNAPL 12

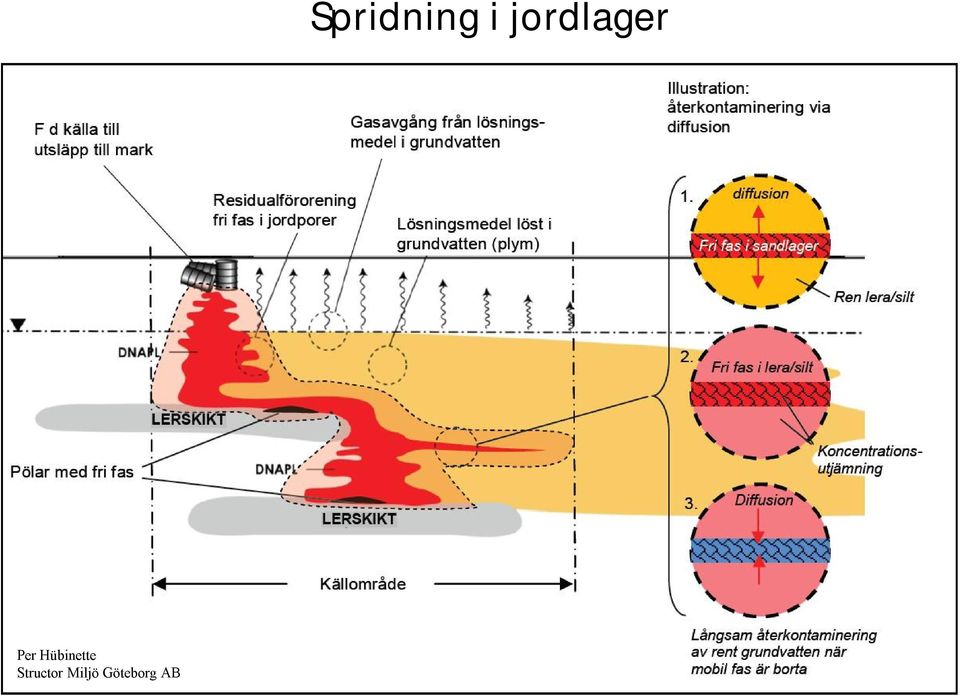

13 Spridning i jordlager Per Hübinette Structor Miljö Göteborg AB 13

14 Spridning i berg Ref. R&D Publication

15 Föroreningshypotes Strategi: Utredning i steg Flera medier -Trädkärnor -Porluft -Inomhusluft -Dagvatten -Dricksvatten -Jord -Grundvattenjord -Grundvattenberg 15

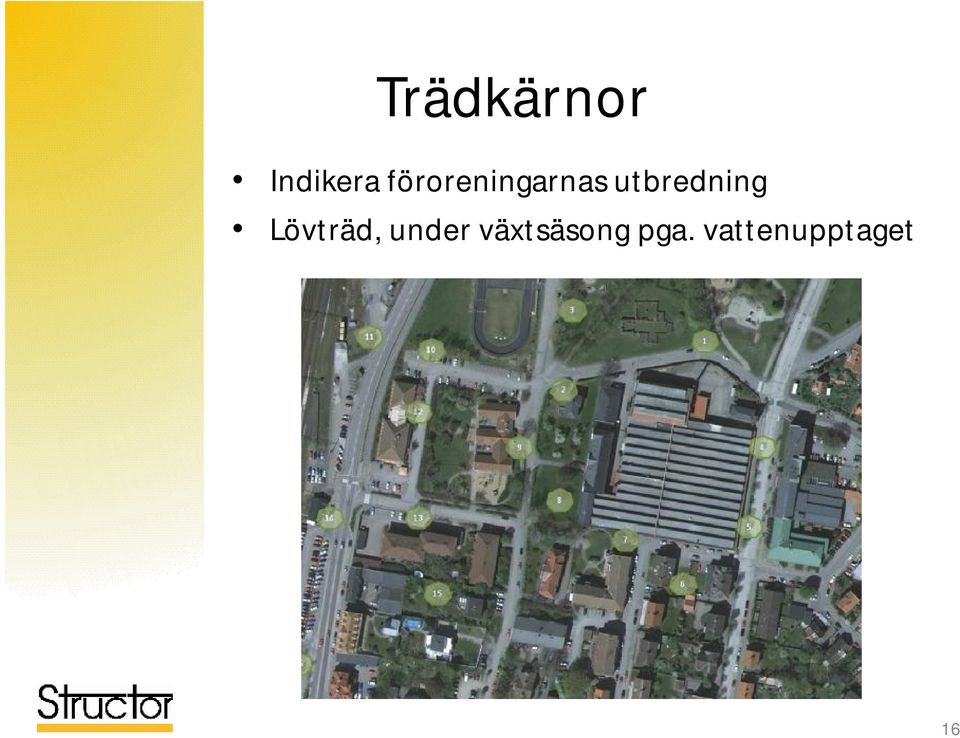

16 Trädkärnor Indikera föroreningarnas utbredning Lövträd, under växtsäsong pga. vattenupptaget 16

17 Trädkärnor Trädkärna i vial Provtagning cirka 0,5 m över mark Tillväxtborr 17

18 Porluft i jord Översiktligt undersöka utbredningen av grundvattenplymen P5 P6 P7 P1 P4 P2 P3 P8 18

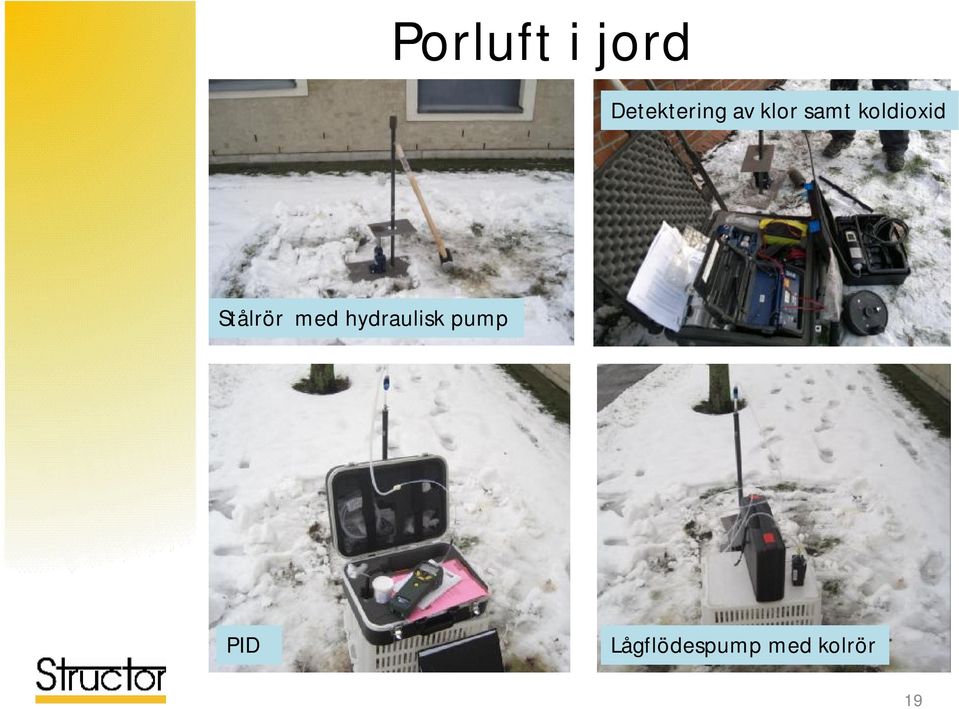

19 Porluft i jord Detektering av klor samt koldioxid Stålrör med hydraulisk pump PID Lågflödespump med kolrör 19

20 Inomhusluft Screening av inomhusluft i lokaler som ej undersökts innan Liteventilation, närhet till mark 6 7 Passiva provtagare monterades inomhus och satt kvar i två dygn

21 Dricksvatten Kontrollera förekomst i dricksvatten Diffunderar genom plastledningar Uttogsfrån kran närmast anslutningspunkt tidigt på morgonen Figur1. Förslagpåprovtagningsplatserdricksvatten. 21

22 Dagvatten 22

23 Grundvatten i jord Avgränsning av föroreningsplymen Utbredning av källområde uppströms 23

24 Grundvatten i jord Geoteknisk borrbandvagn Stålrör i grupp om tre samt bronsfilterspets Provtagning med peristaltisk pump 24

25 Tolkning av jordlagerföljd Tr 1019 (hamnen) Tr 1011 (Bullerbyn) Fy Silt/sand Lera (si) Morän (borrstopp) 6 m Morän (borrstopp) 18 m

26 Grundvatten i berg Klorerade alifater har uppmätts i bergvärmebrunnar Verifiera att spridning sker i berg B3 B4 B1 B2 26

27 Grundvatten i berg Mycket utrustning 140 mm borrkrona med 6 meter foderrör 27

28 Grundvatten i berg Kontroll av porluft vid borrning Manschett och stålrör fördes ned Mätning med PID och HDI Manschett vid mätning av porluft 28

29 Grundvatten i berg Vattenförande spricka Egenkomponerad headspace flaska. Mätning av klor med direktvisande HDI i fält samt en dag efter provtagning 29

30 Lärdomar hittills (både förväntade och överraskningar) Två källområden, inte ett 400 m plym, inte 10 m Djup grundvattenplym under lera, inte enbart ytlig Klorerad lösningsmedel stannar inte vid berg Spridning i berg följer inte bara naturliga gradienter Sanering av slambassängen ingen effekt på grundvattnet hittills Slutsats: En ödmjuk och flexibelinställning krävs vid arbete med klorerade lösningsmedel i mark bekräftas av internationella erfarenheter. 30

31 Skyddsobjekt och exponeringsscenarier 1. Människor andas in ångor från förorenad jord, förorenat grundvatten i jord i eller förorenat grundvatten i ytliga bergssprickor bostäder, kontorslokaler m m. 2. Människor intar förorening via egenodlad frukt, bär och grönsaker. 3. Människor exponeras för förorening via användning av grundvatten från egen täkt till annat än dricksvatten, t ex bevattning, bad. 4. Växter och djur i ytvattenrecipient exponeras för förorening via förorenat dagvatten. 5. Människor intar förorenat dricksvatten via plastledningar. 6. Arbetare exponeras för ångor vid markarbeten och borrning. Huvudstudienslutredovisas i juni

32 SLUT! 32
