KOPPLING 21-1 INNEHÅLL KOPPLINGSPEDAL... 4 ALLMÄN INFORMATION... 2 KOPPLINGSREGLAGE... 5 STANDARDMÅTTUPPGIFTER Huvudcylinder...
|
|
- Jan-Olof Magnusson
- för 8 år sedan
- Visningar:
Transkript

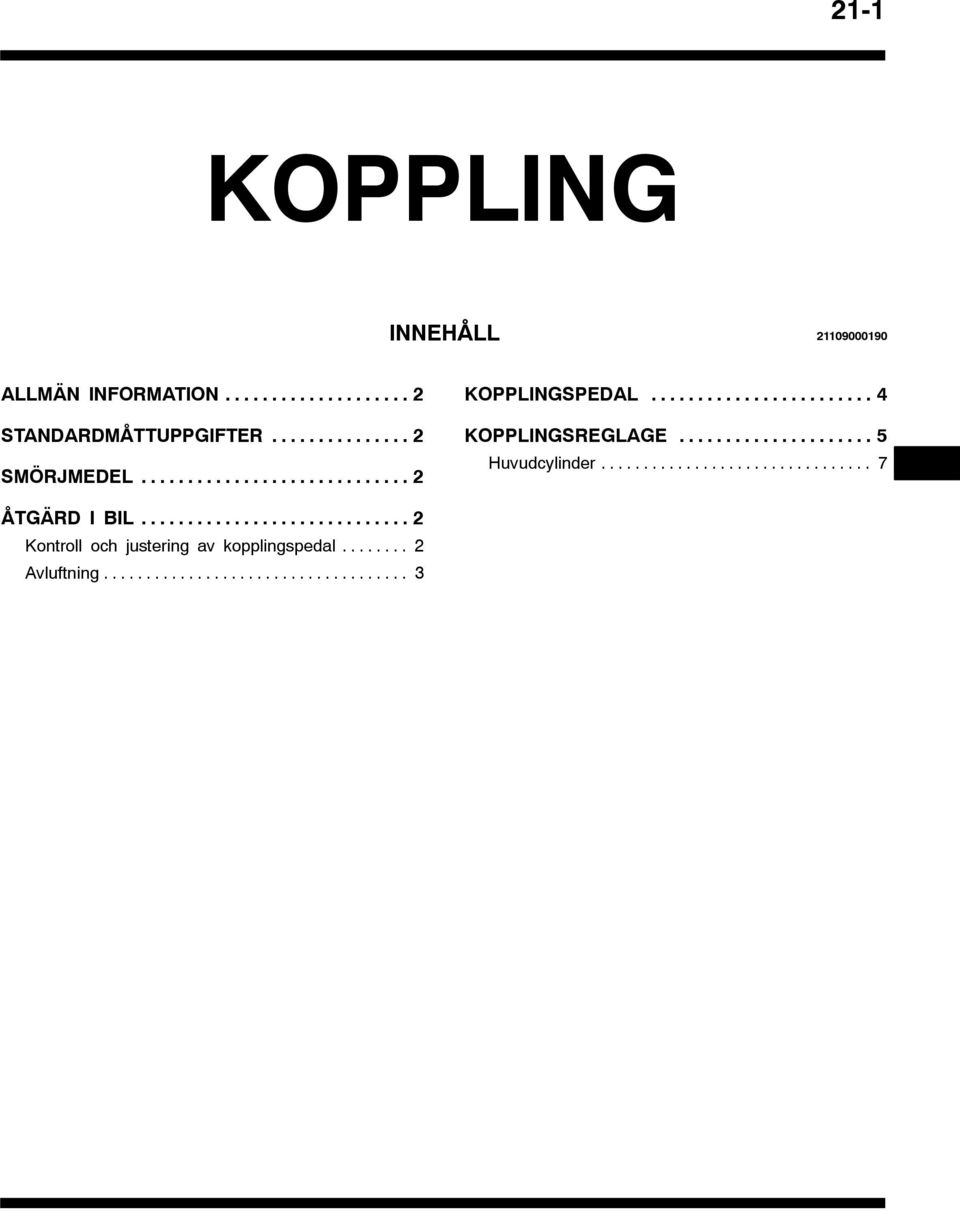

1 - KOPPLING INNEHÅLL ALLMÄN INFORMATION... STANDARDMÅTTUPPGIFTER... SMÖRJMEDEL... KOPPLINGSPEDAL... KOPPLINGSREGLAGE... 5 Huvudcylinder... 7 ÅTGÄRD I BIL... Kontroll och justering av kopplingspedal... Avluftning...

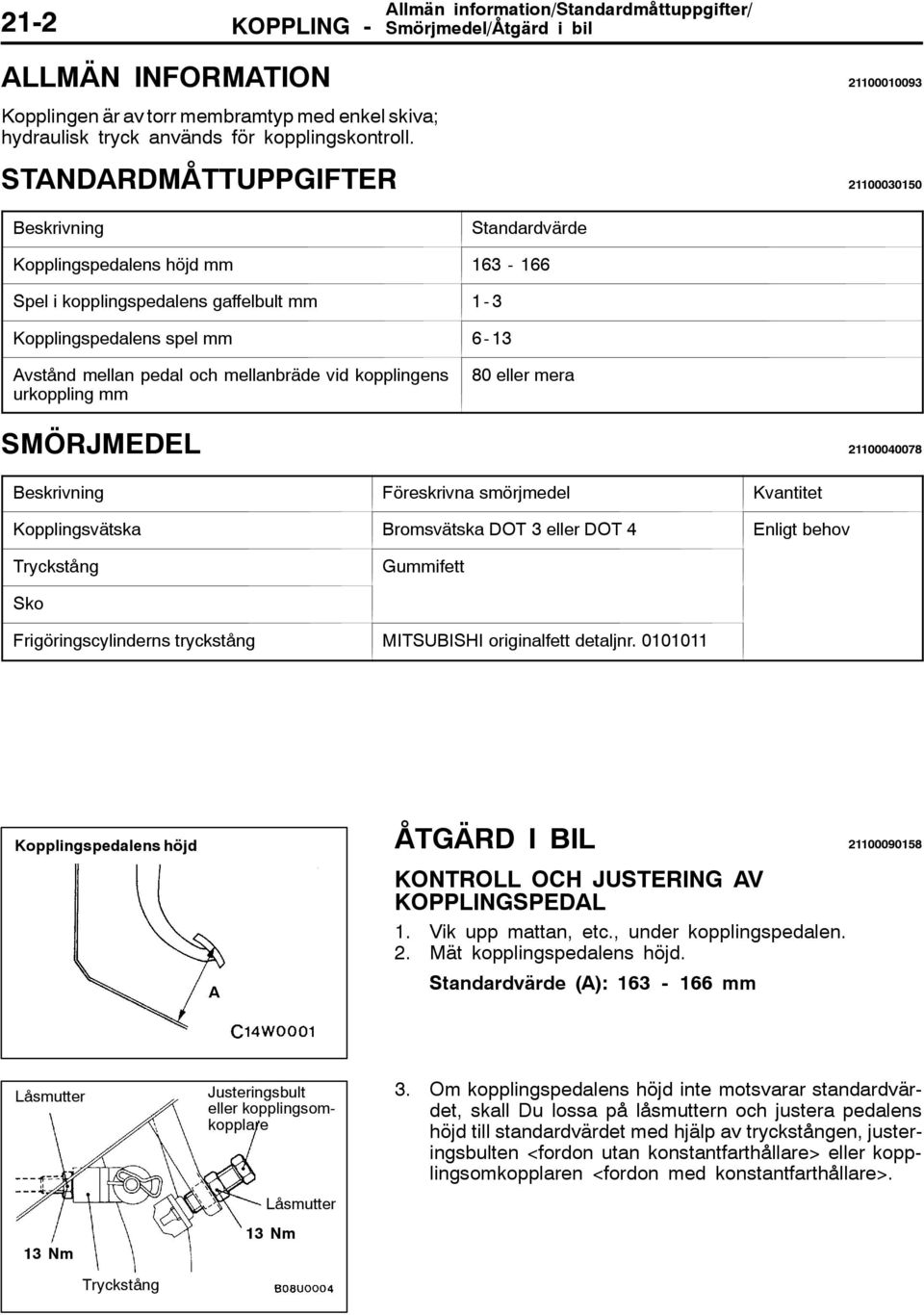

2 - KOPPLING - Allmän information/standardmåttuppgifter/ Smörjmedel/Åtgärd i bil ALLMÄN INFORMATION Kopplingen är av torr membramtyp med enkel skiva; hydraulisk tryck används för kopplingskontroll. STANDARDMÅTTUPPGIFTER Beskrivning Standardvärde Kopplingspedalens höjd mm 6-66 Spel i kopplingspedalens gaffelbult mm - Kopplingspedalens spel mm 6- Avstånd mellan pedal och mellanbräde vid kopplingens urkoppling mm 0 eller mera SMÖRJMEDEL Beskrivning Föreskrivna smörjmedel Kvantitet Kopplingsvätska Bromsvätska DOT eller DOT Enligt behov Tryckstång Gummifett Sko Frigöringscylinderns tryckstång MITSUBISHI originalfett detaljnr. 000 Kopplingspedalens höjd A ÅTGÄRD I BIL KONTROLL OCH JUSTERING AV KOPPLINGSPEDAL. Vik upp mattan, etc., under kopplingspedalen.. Mät kopplingspedalens höjd. Standardvärde (A): 6-66 mm Låsmutter Tryckstång Justeringsbult eller kopplingsomkopplare Låsmutter. Om kopplingspedalens höjd inte motsvarar standardvärdet, skall Du lossa på låsmuttern och justera pedalens höjd till standardvärdet med hjälp av tryckstången, justeringsbulten <fordon utan konstantfarthållare> eller kopplingsomkopplaren <fordon med konstantfarthållare>.

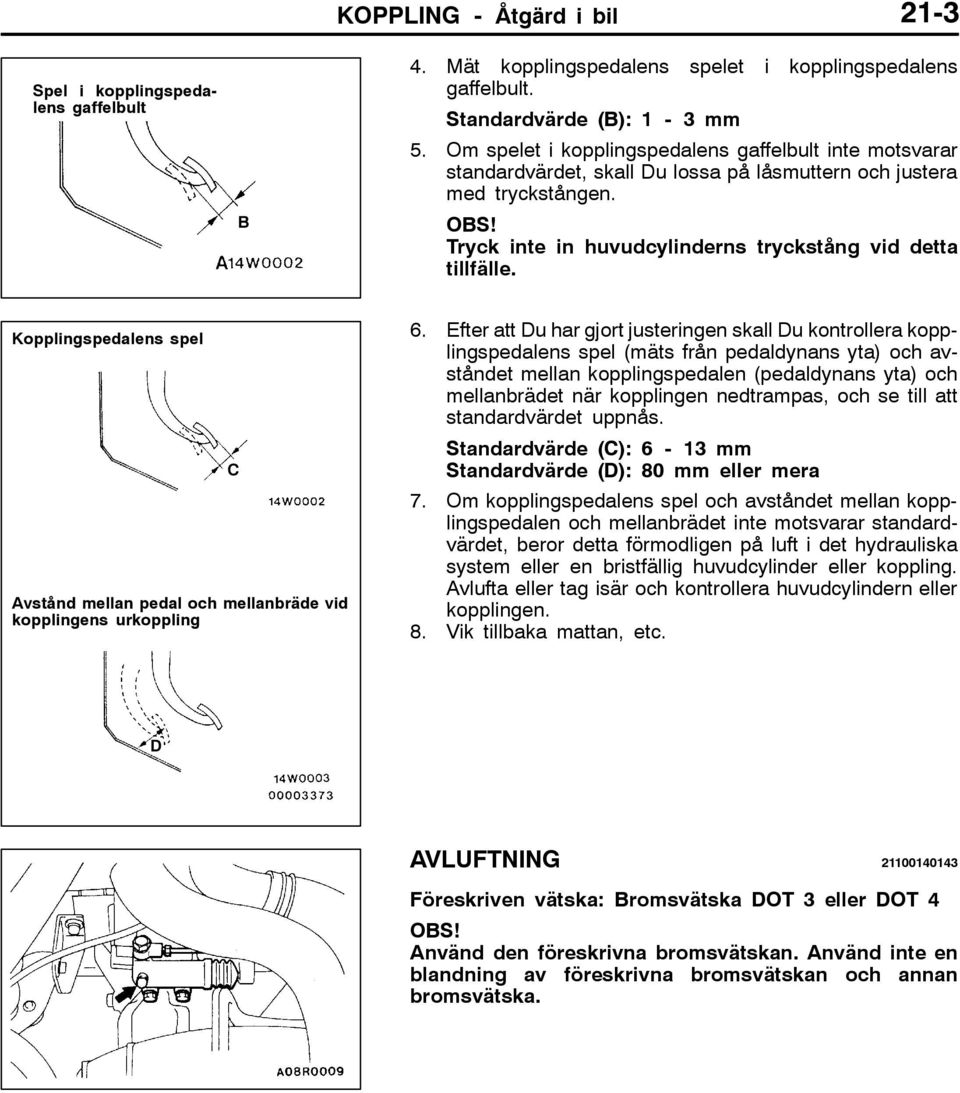

3 Spel i kopplingspedalens gaffelbult B KOPPLING - Åtgärd i bil -. Mät kopplingspedalens spelet i kopplingspedalens gaffelbult. Standardvärde (B): - mm 5. Om spelet i kopplingspedalens gaffelbult inte motsvarar standardvärdet, skall Du lossa på låsmuttern och justera med tryckstången. OBS! Tryck inte in huvudcylinderns tryckstång vid detta tillfälle. Kopplingspedalens spel Avstånd mellan pedal och mellanbräde vid kopplingens urkoppling C 6. Efter att Du har gjort justeringen skall Du kontrollera kopplingspedalens spel (mäts från pedaldynans yta) och avståndet mellan kopplingspedalen (pedaldynans yta) och mellanbrädet när kopplingen nedtrampas, och se till att standardvärdet uppnås. Standardvärde (C): 6 - mm Standardvärde (D): 0 mm eller mera 7. Om kopplingspedalens spel och avståndet mellan kopplingspedalen och mellanbrädet inte motsvarar standardvärdet, beror detta förmodligen på luft i det hydrauliska system eller en bristfällig huvudcylinder eller koppling. Avlufta eller tag isär och kontrollera huvudcylindern eller kopplingen.. Vik tillbaka mattan, etc. D AVLUFTNING 000 Föreskriven vätska: Bromsvätska DOT eller DOT OBS! Använd den föreskrivna bromsvätskan. Använd inte en blandning av föreskrivna bromsvätskan och annan bromsvätska.

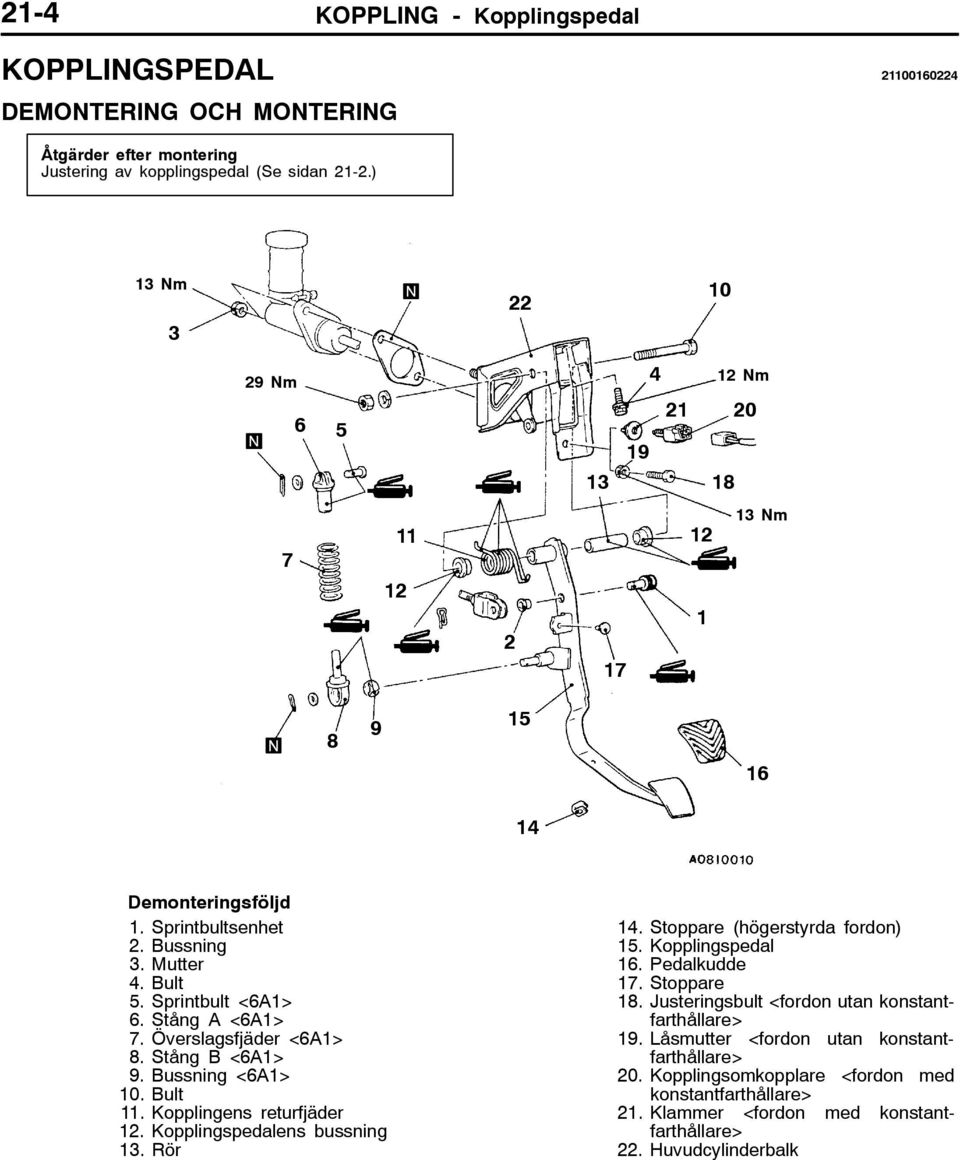

4 - KOPPLING - Kopplingspedal KOPPLINGSPEDAL 0060 DEMONTERING OCH MONTERING Åtgärder efter montering Justering av kopplingspedal (Se sidan -.) 0 9 Nm Nm Demonteringsföljd. Sprintbultsenhet. Bussning. Mutter. Bult 5. Sprintbult <6A> 6. Stång A <6A> 7. Överslagsfjäder <6A>. Stång B <6A> 9. Bussning <6A> 0. Bult. Kopplingens returfjäder. Kopplingspedalens bussning. Rör. Stoppare (högerstyrda fordon) 5. Kopplingspedal 6. Pedalkudde 7. Stoppare. Justeringsbult <fordon utan konstantfarthållare> 9. Låsmutter <fordon utan konstantfarthållare> 0. Kopplingsomkopplare <fordon med konstantfarthållare>. Klammer <fordon med konstantfarthållare>. Huvudcylinderbalk

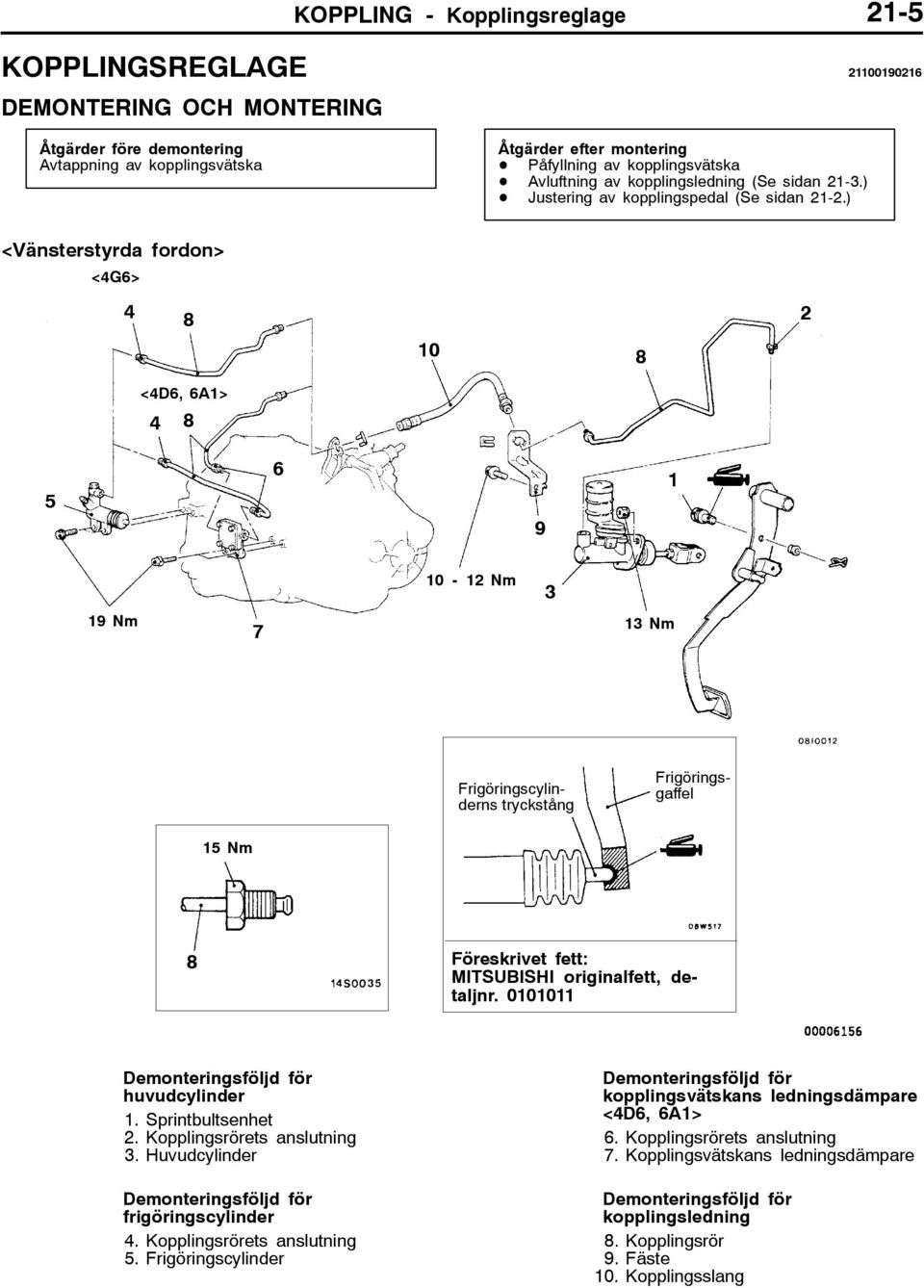

5 KOPPLING - Kopplingsreglage -5 KOPPLINGSREGLAGE DEMONTERING OCH MONTERING Åtgärder före demontering Avtappning av kopplingsvätska Åtgärder efter montering D Påfyllning av kopplingsvätska D Avluftning av kopplingsledning (Se sidan -.) D Justering av kopplingspedal (Se sidan -.) <Vänsterstyrda fordon> <G6> <D6, 6A> Nm 9 Nm 7 Frigöringscylinderns tryckstång Frigöringsgaffel 5 Nm Föreskrivet fett: MITSUBISHI originalfett, detaljnr. 000 huvudcylinder. Sprintbultsenhet. Kopplingsrörets anslutning. Huvudcylinder frigöringscylinder. Kopplingsrörets anslutning 5. Frigöringscylinder kopplingsvätskans ledningsdämpare <D6, 6A> 6. Kopplingsrörets anslutning 7. Kopplingsvätskans ledningsdämpare kopplingsledning. Kopplingsrör 9. Fäste 0. Kopplingsslang

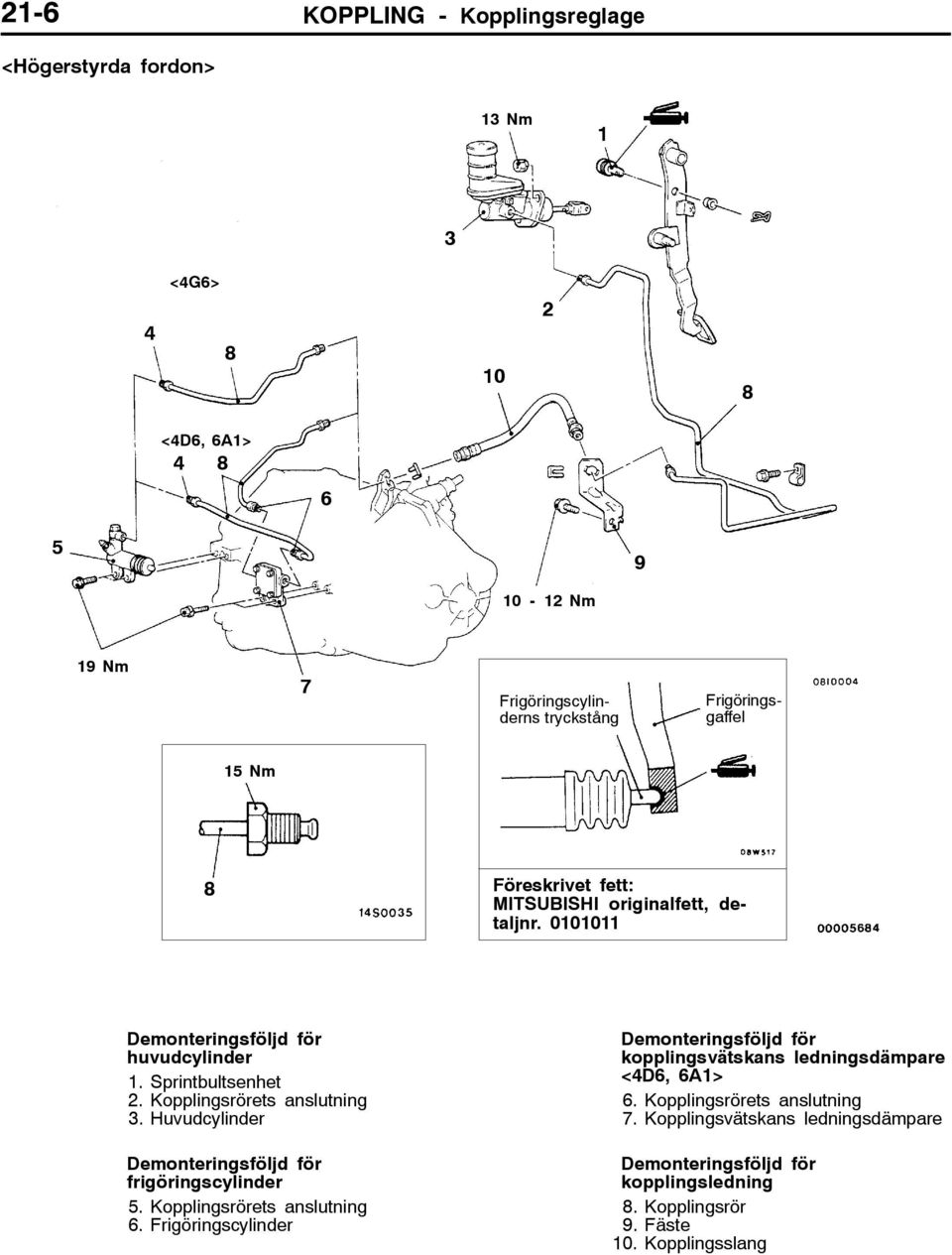

6 -6 KOPPLING - Kopplingsreglage <Högerstyrda fordon> <G6> 0 <D6, 6A> Nm 9 Nm 7 Frigöringscylinderns tryckstång Frigöringsgaffel 5 Nm Föreskrivet fett: MITSUBISHI originalfett, detaljnr. 000 huvudcylinder. Sprintbultsenhet. Kopplingsrörets anslutning. Huvudcylinder frigöringscylinder 5. Kopplingsrörets anslutning 6. Frigöringscylinder kopplingsvätskans ledningsdämpare <D6, 6A> 6. Kopplingsrörets anslutning 7. Kopplingsvätskans ledningsdämpare kopplingsledning. Kopplingsrör 9. Fäste 0. Kopplingsslang
7 KOPPLING - Kopplingsreglage -7 ISÄRTAGNING OCH HOPSÄTTNING 0007 HUVUDCYLINDER 5 <G6, D6> 7 6 <6A> Pistongens reparationssats Kopplingsvätska: Bromsvätska DOT eller DOT Fett: Gummifett "AA Isärtagningsföljd. Kolvens stoppring. Kolvenhet. Tryckstång. Sko 5. Reservtankslock 6. Fjäderstift 7. Reservtank. Huvudcylinder OBS! Tag inte isär kolvenheten. ÅTGÄRDER VID MONTERING "AA MONTERING AV TRYCKSTÅNG Ställ in längden på tryckstångsenheten till den dimension som visas för att på ett enklare sätt justera kopplingspedalen. mm
8 ANM.
