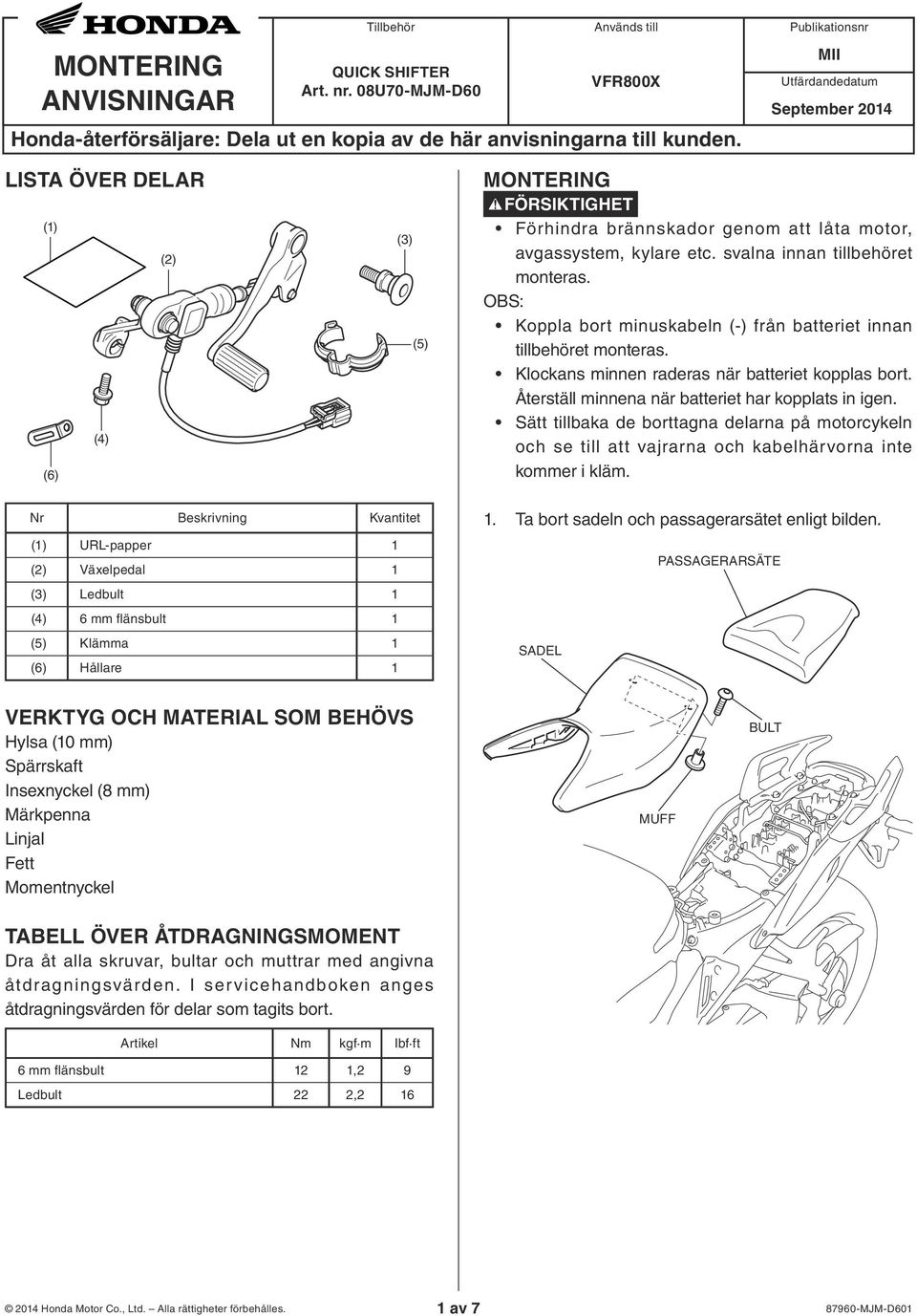

1 Tillbehör Används till Publikationsnr MONTERING ANVISNINGAR QUICK SHIFTER Art. nr. 08U70-MJM-D60 VFR800X Honda-återförsäljare: Dela ut en kopia av de här anvisningarna till kunden. MII Utfärdandedatum September 2014 LISTA ÖVER DELAR (1) (2) (4) (6) (3) (5) MONTERING FÖRSIKTIGHET Förhindra brännskador genom att låta motor, avgassystem, kylare etc. svalna innan tillbehöret monteras. OBS: Koppla bort minuskabeln (-) från batteriet innan tillbehöret monteras. Klockans minnen raderas när batteriet kopplas bort. Återställ minnena när batteriet har kopplats in igen. Sätt tillbaka de borttagna delarna på motorcykeln och se till att vajrarna och kabelhärvorna inte kommer i kläm. Nr Beskrivning Kvantitet URL-papper 1 Växelpedal 1 Ledbult 1 6 mm flänsbult 1 Klämma 1 Hållare 1 1. Ta bort sadeln och passagerarsätet enligt bilden. SADEL PASSAGERARSÄTE VERKTYG OCH MATERIAL SOM BEHÖVS Hylsa (10 mm) Spärrskaft Insexnyckel (8 mm) Märkpenna Linjal Fett Momentnyckel TABELL ÖVER ÅTDRAGNINGSMOMENT Dra åt alla skruvar, bultar och muttrar med angivna åtdragningsvärden. I servicehandboken anges åtdragningsvärden för delar som tagits bort. Artikel Nm kgf m Ibf ft 6 mm flänsbult 12 1,2 9 Ledbult 22 2,2 16 MUFF 2014 Honda Motor Co., Ltd. Alla rättigheter förbehålles. 1 av MJM-D601

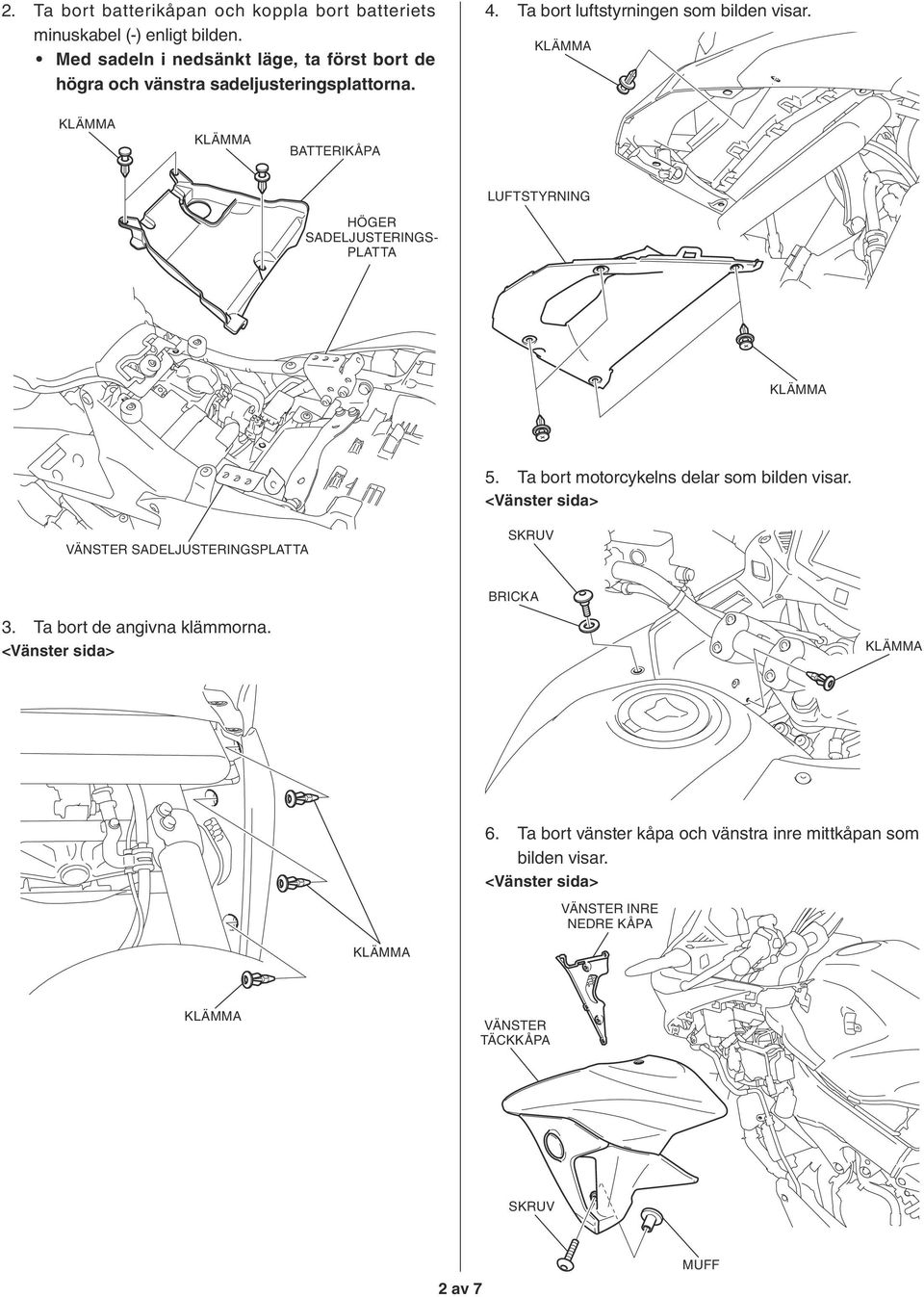

2 2. Ta bort batterikåpan och koppla bort batteriets minuskabel (-) enligt bilden. Med sadeln i nedsänkt läge, ta först bort de högra och vänstra sadeljusteringsplattorna. 4. Ta bort luftstyrningen som bilden visar. BATTERIKÅPA LUFTSTYRNING HÖGER SADELJUSTERINGS- PLATTA 5. Ta bort motorcykelns delar som bilden visar. VÄNSTER SADELJUSTERINGSPLATTA SKRUV 3. Ta bort de angivna klämmorna. 6. Ta bort vänster kåpa och vänstra inre mittkåpan som bilden visar. VÄNSTER INRE NEDRE KÅPA VÄNSTER TÄCKKÅPA SKRUV 2 av 7 MUFF

3 7. Ta bort blindanslutningen som bilden visar. 9. Ta bort växelpedalen som bilden visar. LED (sparas) VÅGFORMAD VATTENTÄT BLINDANSLUTNING MED 2 STIFT (blå) (spara) (spara) (spara) 10. Märk upp växelpedalens kablage på den plats som bilden visar. ENS MOTORCYKELNS VATTENTÄTA 2-STIFTSANSLUTNING (blå) MÄRKPENNA 200 mm 8. Ta bort skruvarna så som visas på bilden. BÄLGAR 85 mm Krymp bälgdelen. SKRUV 3 av 7

4 11. Ta bort den bult som anges. 13. Montera växelpedalen som bilden visar. Placera armen som bilden visar. 12. Montera hållaren som bilden visar. Rikta in. ARM (Återanvänd) 14. Fäst växelpedalen som bilden visar. (återanvänd) HÅLLARE FETT Applicera. VÅG (återanvänd) LED 4 av 7

5 15. Montera 6 mm flänsbulten som bilden visar. 17. Fäst växelpedalens kablage med hållaren som bilden visar. ENS HÅLLARE MARKERING (85 mm) 6 mm FLÄNS 16. Dra växelpedalens kablage som bilden visar. ENS HÅLLARE Fäst växelpedalens kablage på den plats som bilden visar. 18. Dra växelpedalens kablage som bilden visar. ENS ENS 5 av 7

6 19. Dra försiktigt ut slangen ur fästet som bilden visar. 21. Dra växelpedalens kablage som bilden visar. Dra bakom -delen. ENS Dra ut. FÄSTE SLANG 20. Montera hållaren som bilden visar. Efter att hållaren monterats, sätt tillbaka den borttagna slangen på den ursprungliga platsen. 22. Dra växelpedalens kablage som bilden visar. ENS Dra längs med motorcykelns kablage. Fäst hållaren på slangen och växelpedalens kablage på den plats som bilden visar. MARKERING (200 mm) ENS SLANG 6 av 7

7 23. Anslut växelpedalens kablage som bilden visar. VATTENTÄT 2-STIFTSANSLUTNING (blå) Användarinstruktioner Det här tillbehöret gör att du kan växla upp utan att använda kopplingen när du växlar upp under acceleration (motorvarvet överstiger varv/min). Om displayen för växelpositionen inte är normal kan känslan vid växling ändras. Om växlingsändringen inte fungerar normalt kan man fortfarande växla normalt med kopplingen. ENS <Uppväxling> Växla upp utan att använda kopplingen eller gasen. VATTENTÄT 2-STIFTSANSLUTNING (blå) 24. Montera motorcykeldelarna i omvänd demonteringsordning. Kontrollera att inget kablage har fastnat eller är alltför sträckt. 25. Kontrollera att quick shiftern fungerar korrekt. <Nedväxling> Se till att du använder kopplingen när du växlar ned. FELSÖKNING Om du inte kan växla upp genom att använda växlingspedalen under acceleration (motorvarvtal överskrider varv/min) kan ett fel ha inträffat. Diagnostisera med nedanstående metod. Ta bort växelpedalens vattentäta anslutning (blå). Sätt testinstrumentet på den borttagna 2P vattentäta anslutningen (blå). Kontrollera ledningen när växelpedalen växlar upp. Ledning Ingen ledning Växelpedalen är normal. Växelpedalen är defekt. Byt ut växelpedalen. Anslut växelpedalens vattentäta 2P anslutning (blå). Ta bort ECU -anslutningen, sätt testinstrumentet på kablagesidans kontakt. Kontrollera ledningen när växelpedalen växlar upp. Ledning Ingen ledning ECU (styrenheten) är defekt. Byt ut ECU:n. Huvudkablaget är defekt. Byt ut huvudkablaget. 7 av 7
