1 Utbyggnad av Grundvattennätet Samhällsbyggnadsrådet Calle Hjerne

2 Utbyggnad av grundvattennätet Dagens nivåövervakning: huvudsakligt syfte referensmätningar för vattenförsörjning inte tillräckligt för ett fullgott underlag för samhällsplanering Övergripande syfte med utbyggnaden: bättre geografisk, geologisk och tidsmässig täckning av nivåövervakning nya typer av områden (ras-och skredområden, urbana områden) förbättra beslutsunderlag och prognoser för samhällsplaneringen avseende grundvatten

3 Utbyggnad av grundvattennätet Två huvuddelar i projektet: Fysisk utbyggnad Etablera ca 110 nya områden (med ca 300 automatiska nivågivare) Utöka/förbättra informationen gällande nivåstationer Underlätta framtida drift av grundvattennätet Utveckling av digital tjänster Utveckla datahanteringen (ökad informationsmängd) Simulera grundvattennivåer (för t.ex. scenarier) Utveckla hur SGU redovisar nivåer (bl.a. veckokartor och uppdaterad kartvisare)

4 Utbyggnad av grundvattennätet Vår 2018 Höst Intressentdialog Strategi för utbyggnad Upphandling mätsystem Etappvis utbyggnad Rekrytering Modellval Modifiering/kalibrering Simulering prognoser Dataflöden Ny kartvisare(nuläge) Kartvisare(prognoser) Intressentdialog Veckokartor (nuläge) Veckokartor (prognoser)

5 Etappvis utbyggnad 6-12 mån flera län parallellt Behov och prioritering från strategi Inventering Detaljplanering Konsultbehov Borrplan Borrning Installation Undersökning Drift Lst, kommuner, TrV, SGI, konsulter Markägare

6 Grundvattennät Jan 2018 Totalt 84 områden (294 nivåstationer) ca 100 med automatiska nivåloggers Planerad utbyggnad Ca 110 områden (300 stationer) Fortsatt huvudfokus på vattenförsörjning: Sand- och grusförekomster (38 nya områden) Sedimentär bergförekomst (16 nya områden) Urbergsmagasin (25 nya områden) Moränmagasin (11 nya områden) Ras- och skredområden (9 nya områden) Urbana områden (8 nya områden)

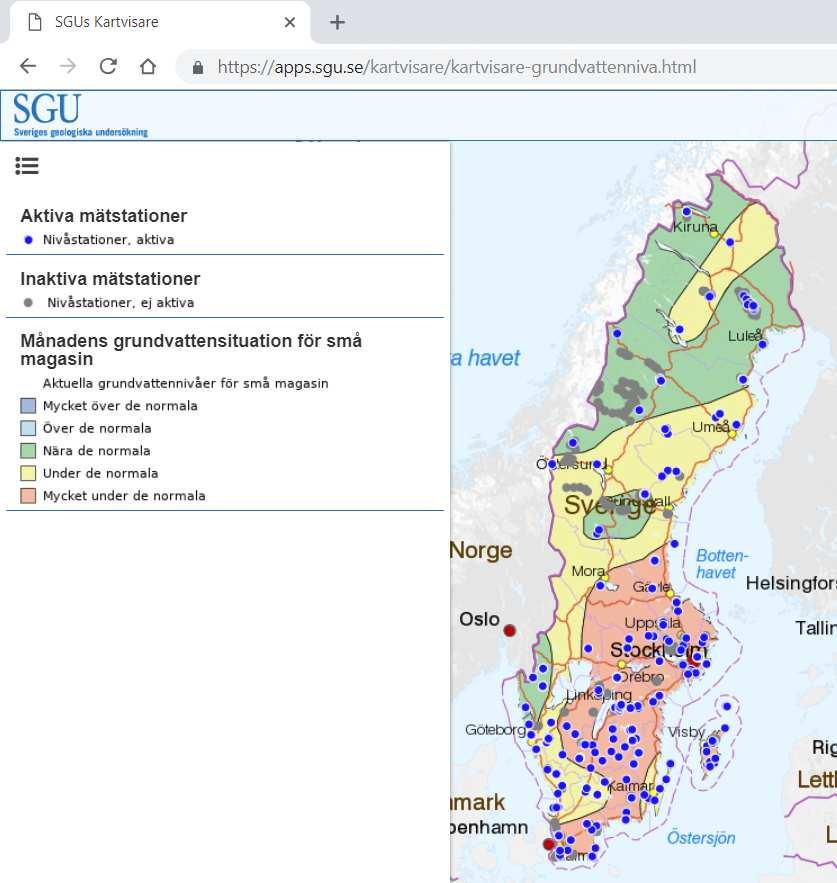

7 Uppdaterad kartvisare Utökad information Nya och förbättrade funktioner (sökbarhet, nedladdning av data, kemi m.m.)

8 Modellering och prognostisering av nivåer Uppmätta grundvattennivåer Meteorologiska data Hydrogeologiska förhållanden Förbättrad nulägesbeskrivning Förbättrad prognosmöjlighet Modell (modifierad S-HYPE)

9 Modellering av nivåer exempel stort magasin Huvudsyfte att simulera grundvattenstatus (inte absolutnivåer)

10 Modellering av nivåer exempel stort magasin Station 23_ Exceptionellt hög nivå Onormalt hög nivå Mätdata tom 1/ Över normal Modellerad nivå tom 1/ Normal Under normal Onormalt låg Exceptionellt låg nivå

11 Modellering av nivåer exempel stort magasin Station 23_ Max 75-perc. Modellerade nivåer baserat på väderdata Median 25-perc. Min

12 Modellering av nivåer exempel stort magasin Station 23_ Uppmätta data efter 1/3 1975

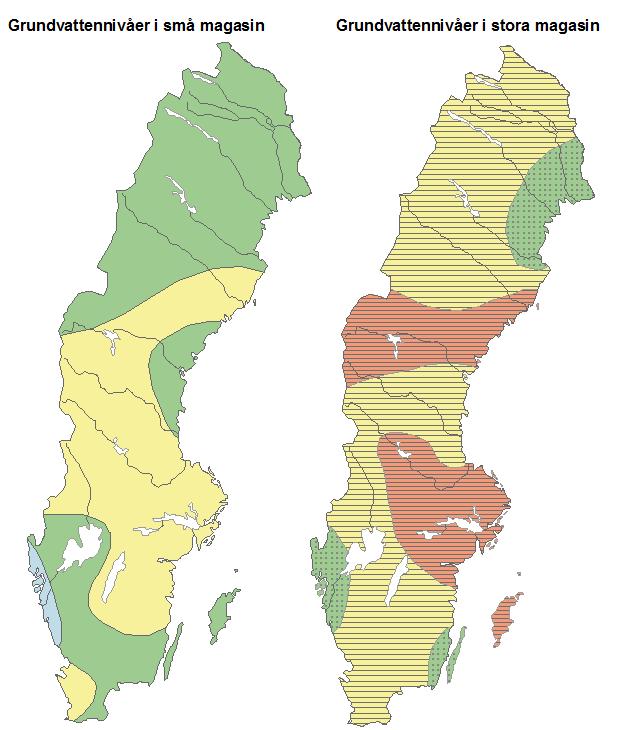

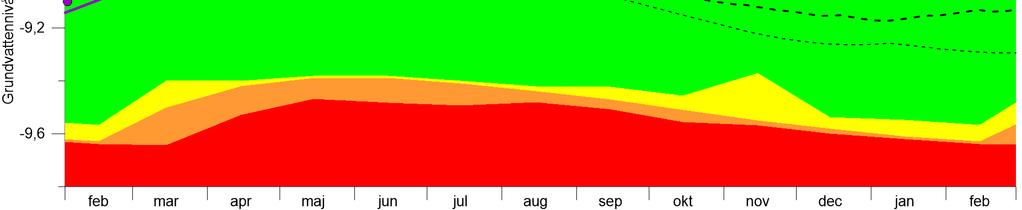

13 Modellering och prognostisering av nivåer Prognoser kommer troligen att redovisas för olika scenarier, fiktivt exempel: Nuläge Hög gvb Normal gvb För stora och långsamma magasin troligen upp till 6 mån. För mindre och snabba magasin kortare tidsperspektiv (2-3 mån?) Låg gvb

14 Grundvattennätet nu och efter 2020 Uppdatering/förbättring av simulering och prognoser Utökade analyser för förbättrad riskbedömning (ex. samspel mellan opåverkade nivåer, uttagsbrunnar och vattenkvalitet) Behålla/förbättra nivånätet: Utrusta hela nuvarande nät med automatiska nivågivare Ersätta uttjänta stationer och nivågivare Komplettera med nya stationer (som tas fram i andra projekt) Kvalitetssäkring (mer data)
