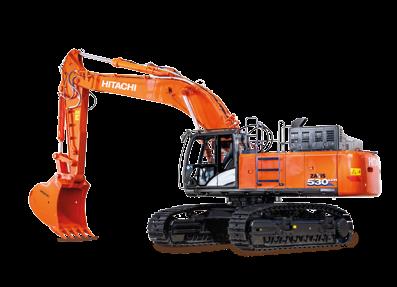

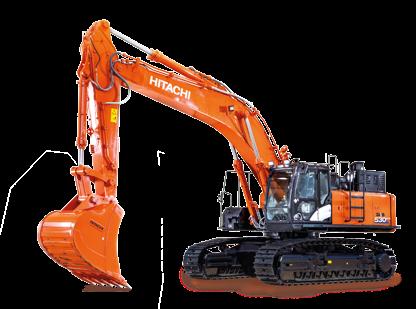

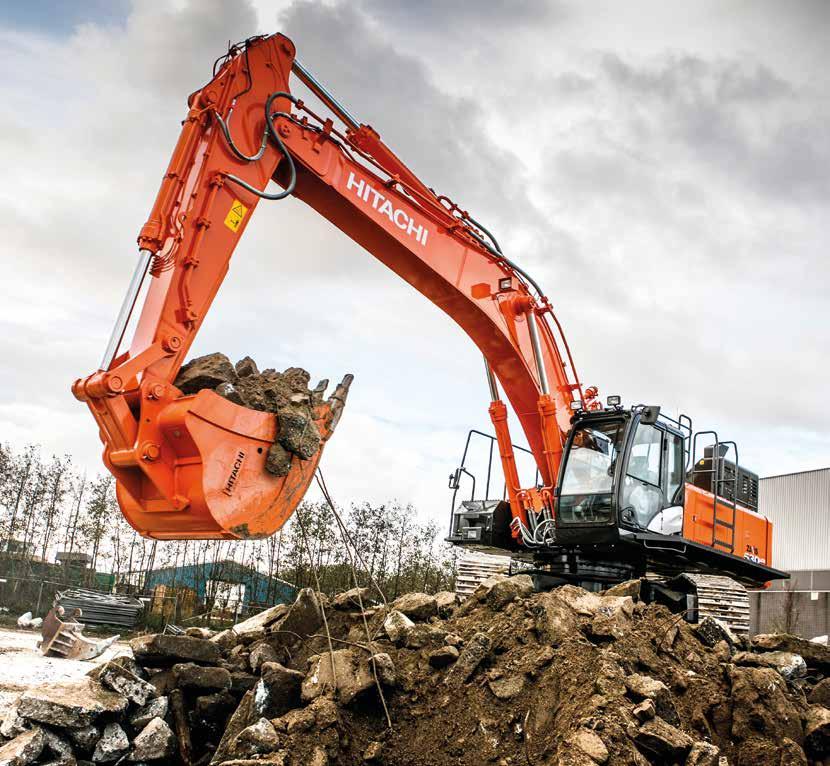

1 ZAXIS-6 serien HYDRAULISK GRÄVMASKIN Modell : ZX530LCH-6 Nominell motoreffekt : 270kW (ISO14396) Arbetsvikt : kg Skopkapacitet, ISO-rågad : 1,3 2,5 m³

2 ZX530LCH-6 ZX530LCH-6 UTAN KOMPROMISSER ZX530LCH-6 har konstruerats för att erbjuda högsta prestanda utan att kompromissa på ökande krav på driftsekonomi. Med Hitachis nyskapande och unika teknik ger den både lägre utsläpp och driftkostnader samtidigt som den når en högre nivå av driftsäkerhet. De stora grävmaskinerna i Zaxis-6 serien förstärker Hitachis goda rykte av kvalitetsinriktad ingenjörskonst och hållbara produkter. ZX530LCH-6 är symbolen för tillförlitlighet vilket krävs i de mest krävande miljöerna, med fantastisk mångsidighet klarar den att prestera oavsett uppgift ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET 8. ENGAGERAD I HÅLLBARHET 10. DEN ULTIMATA I MÅNGSIDIGHET 2

3 12. ENGAGERAD I KVALITET 14. HÖJDEN AV TEKNIK 3

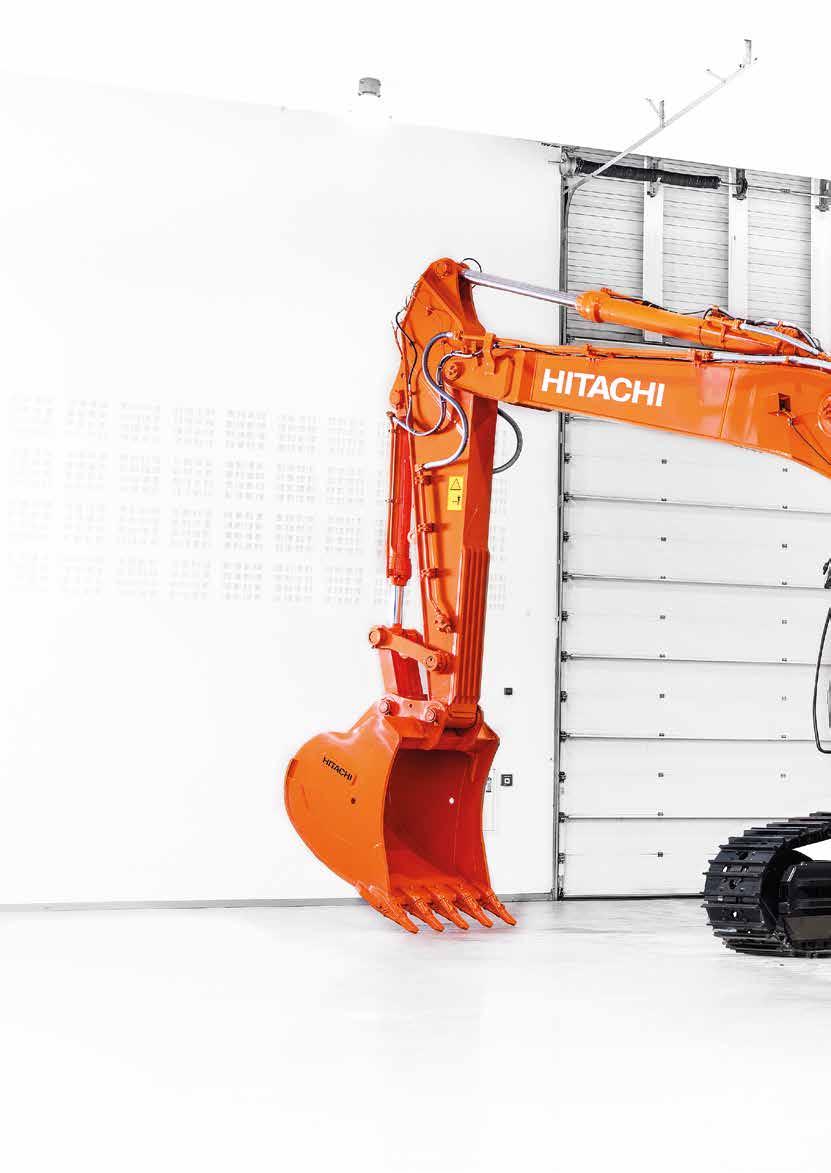

4 KRÄV PERFEKTION Hitachi ZX530LCH-6 har utvecklats hos en av världens ledande grävmaskinstillverkare för att möta de särskilda behoven hos den europeiska entreprenadoch gruvbranschen. Utvecklad till perfektion med hjälp av marknadsledande teknik för att ge bästa produktivitet till lägsta möjliga ägandekostnad. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Förbättrad sikt Nytt utförande av skyddsgaller (tillval) ger bättre sikt än tidigare. Byggd för tillförlitlighet Förstärkt bom med grövre material. Ultimat livslängd Starkare underrede tål tuffare slitage. 4

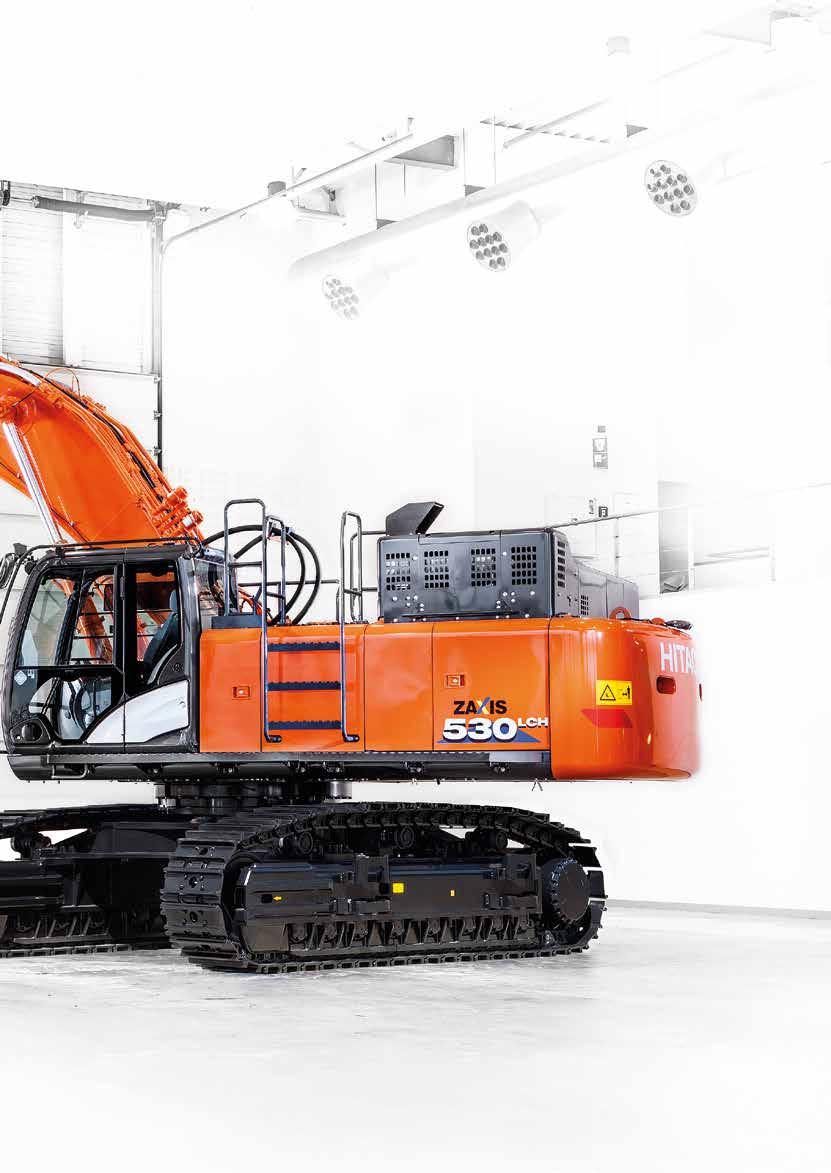

5 ZX530LCH-6 Optimal prestanda Maskinkommunikation med Global e-service webbportal. Användarvänlig Motorolje- och kylvätskenivåer kan kontrolleras från förarhytten. Låga utsläppsnivåer SCR-system reducerar NOx från avgaserna. Säker arbetsmiljö Halkskydd och rejäla skyddsräcke skapar en säkrare arbetsmiljö. Sänkt bränsleförbrukning 6 % bränslebesparing i PWR-läge (5 % i ECO-läge) Säker användning Vändbar fläkt minskar ansamling av smuts. Ledande i effektivitet HIOS IIIB hydraulsystem sänker förlusterna i hydraulsystemet ytterligare. Bevarar prestandan Högpresterande bränslesystem med bästa filtrering. Mindre miljöpåverkan 95 % av komponenterna innehållande harts kan återvinnas. 5

6 ZX530LCH-6 Det är tillförlitliga maskiner från ett tillförlitligt företag Edan Cohen, platschef, AD Edan Hadash Earthmoving Contractors ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Storskaliga byggprojekt och livliga stenbrott kräver höga produktivitetsnivåer och optimal tillgänglighet. Som alla grävmaskiner från Hitachi kan man lita på att ZX530LCH-6 levererar en exceptionell prestanda och säkerställer en god avkastning på investeringen. Tåligare motor Uppgraderade insprutare förbättrar motorns tillförlitlighet. De rörliga komponenterna i injektorn har ytbehandlats med DLC (slitstarkt kolfiberskikt) och varje injektor har försetts med inloppsfilter. En kraftigare uppbyggnad av vevhusventilationen ger också förbättrad tillförlitlighet. Förbättrad bränsleekonomi Ett väldimensionerat EGR-system med hög kapacitet cirkulerar avgaser och återför dem till insuget för att minska NOx och andra förorenande utsläpp i precis rätt dos utan att sänka motorns uteffekt. Detta ger effektiv och tillförlitlig prestanda. luftningen av kylsystemet. Detta bidrar i sin tur till att motorn kan bibehålla en normal arbetstemperatur även vid hög belastning. Enkel service Det nya bränslefiltret av spinn-on typ skruvas på plats i ZX530LCH-6. Detta minimerar risken för att smuts tränger in i bränslekretsen under underhållsarbeten. Det blir också enklare att byta ut. Minimal stilleståndstid Via monitorn kan föraren enkelt kontrollera nivån på motorolja och kylvätska samt justera smörjintervallet på centralsmörjningen. 6 Effektiv kylning Genom att placera kylsystemets expansionskärl ovanför motorn underlättas Enkel åtkomst underlättar underhåll.

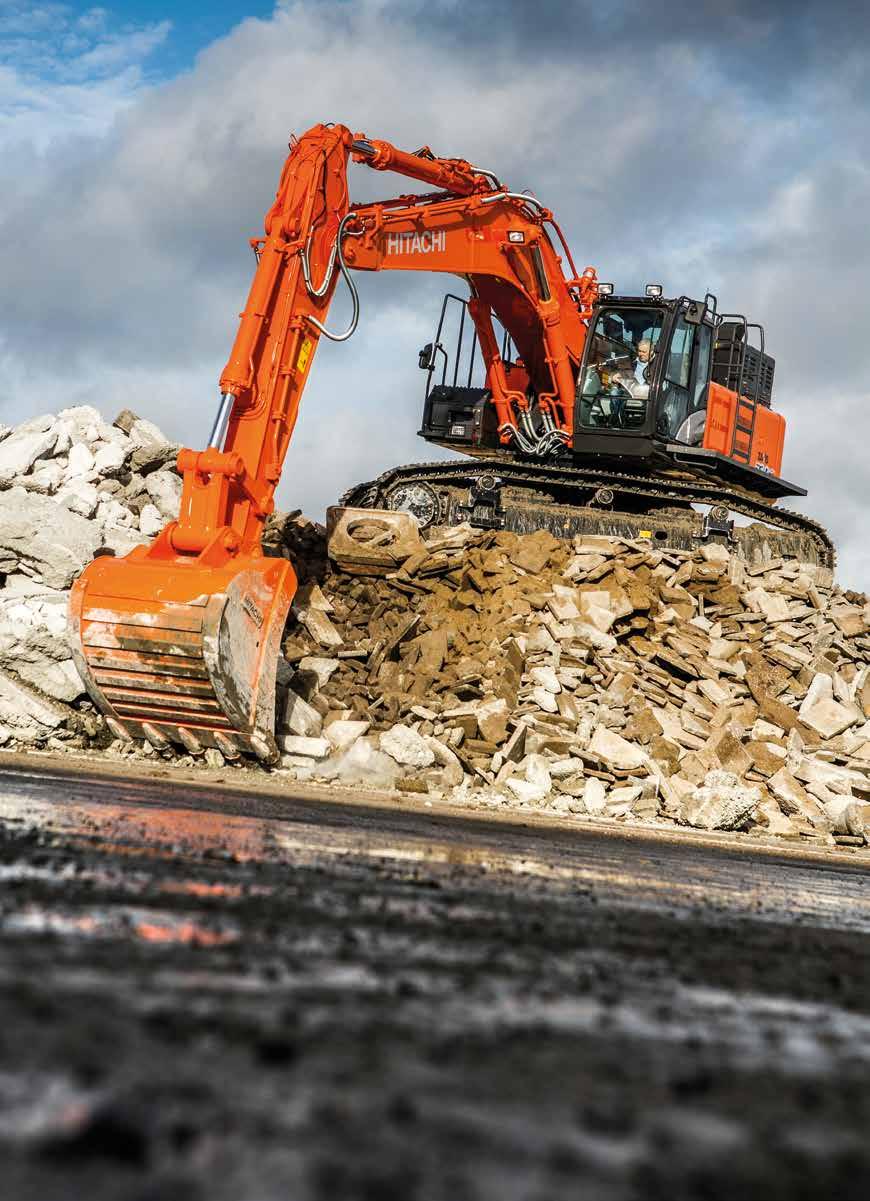

7 Huvudbränslefilter är enkla att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

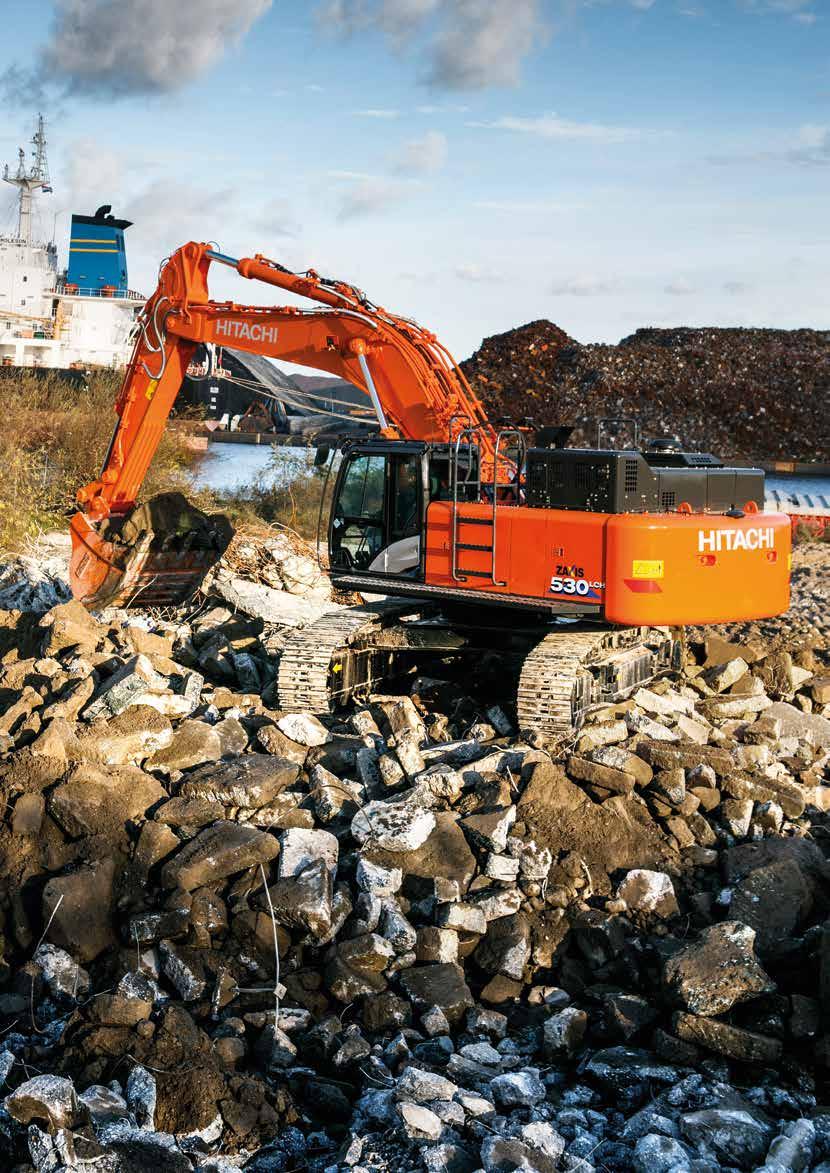

8 Förstärkt bom och grävaggregat. Förbättrad prestanda med uppgraderat bränslesystemet. 8

9 ZX530LCH-6 Hitachis grävmaskiner har genomgått noggranna tester i Hokkaido, den nordligaste och näst största japanska ön, i temperaturer som varierar mellan -20ºC och -45ºC. ENGAGERAD I HÅLLBARHET Med mer än 40 års erfarenhet inom tillverkning av mekaniska och hydrauliska grävmaskiner lever den upp till namnet Hitachi vad gäller marknadsledande tillförlitlighet och hållbarhet. ZX530LCH-6 lever upp till förväntningarna och har utvecklats för att prestera i de tuffaste av arbetsförhållanden. Rengöring av luftfilter behövs mer sällan vid användningav förrenare (tillval). Förbättrat bränslesystem ZX530LCH-6 har försetts med en högpresterande vattenavskiljare integrerad i bränslesystemet som ett extra skydd mot vattenrelaterade motorskador. Minimalt underhåll Livslängden på luftfilter kan ökas avsevärt genom bruk av en förrenare (tillval) som effektivt sorterar bort större partiklar utan inverkan på motorns prestanda. Motorns katalysator (DOC) kräver inget underhåll och den vändbara kylfläkten förhindrar stopp i kylarpaketet på sätt ökas maskinens tillgänglighet ytterligare. Förstärkt bom ZX530LCH-6:s bom har förstärkts med tjockare plåtar. Exempelvis är H-bommens övre plåt nu 25 mm i stället för tidigare 22 mm. Det ökar maskinens hållbarhet i krävande miljöer och under hård belastning. Rostskydd Vattenkylare, oljekylare, intercooler, luftkondensor och bränslekylare är samtliga tillverkade av aluminium vilket är mindre känsligt för korrision. Minskat slitage Med ökad diameter på överrullar och underrullar, löphjul och drivkrans uppnås nu samma storlek som på en maskin i 60 tons klassen. Därmed sänks rotationshastigheten i förhållande till den sträcka som körs, vilket leder till längre livslängd för dessa komponenter. 9

10 ZX530LCH-6 Hitachi är nummer 1, framförallt på maskiner över 50 ton. Alan Sparkes, delägare, Kelston Sparkes DEN ULTIMATA I MÅNGSIDIGHET ZX530LCH-6 är perfekt för krävande arbetsmiljöer som stenbrott och omfattande entreprenadprojekt. Med olika redskap passar den för såväl tyngre som lättare uppgifter vilket gör den väldigt mångsidig. Oavsett arbetsuppgift arbetar den snabbt och effektivt och levererar hög produktivitet. Bättre sikt Förarhyttens skyddsgaller (tillval) har ny konstruktion med färre spjäll för att minimera döda vinklar. Genom ny design på motorhuv och överdel lyckas Hitachi bibehålla en lågbyggd överdel trots tillägg av utrymmeskrävande motorkomponenter. Därmed har föraren forsatt bra sikt snett bakåt vilket ökar säkerheten på arbetsplatsen. Ökad kraft Utöver 25 % högre dragkraft än ZX490LCH-6, ges ZX530LCH-6 även ökad styrkraft genom ny utformning av undervagnen. Detta visas tydligt i krävande miljöer och vid stigningar. Högre kapacitet Det innebär att maskinen blir snabbare och uträttar arbeten med låg belastning snabbt och effektivt. Större flexibilitet Föraren kan enkelt välja mellan flera olika förinställda redskap, upp till 11 olika redskap kan ställas in efter kundens behov. Dessa hanteras elektroniskt av maskinen som anpassar tryck och flöden automatiskt vid val av respektive redskap. Större mångsidighet tack vare enkel hantering av redskap. 10

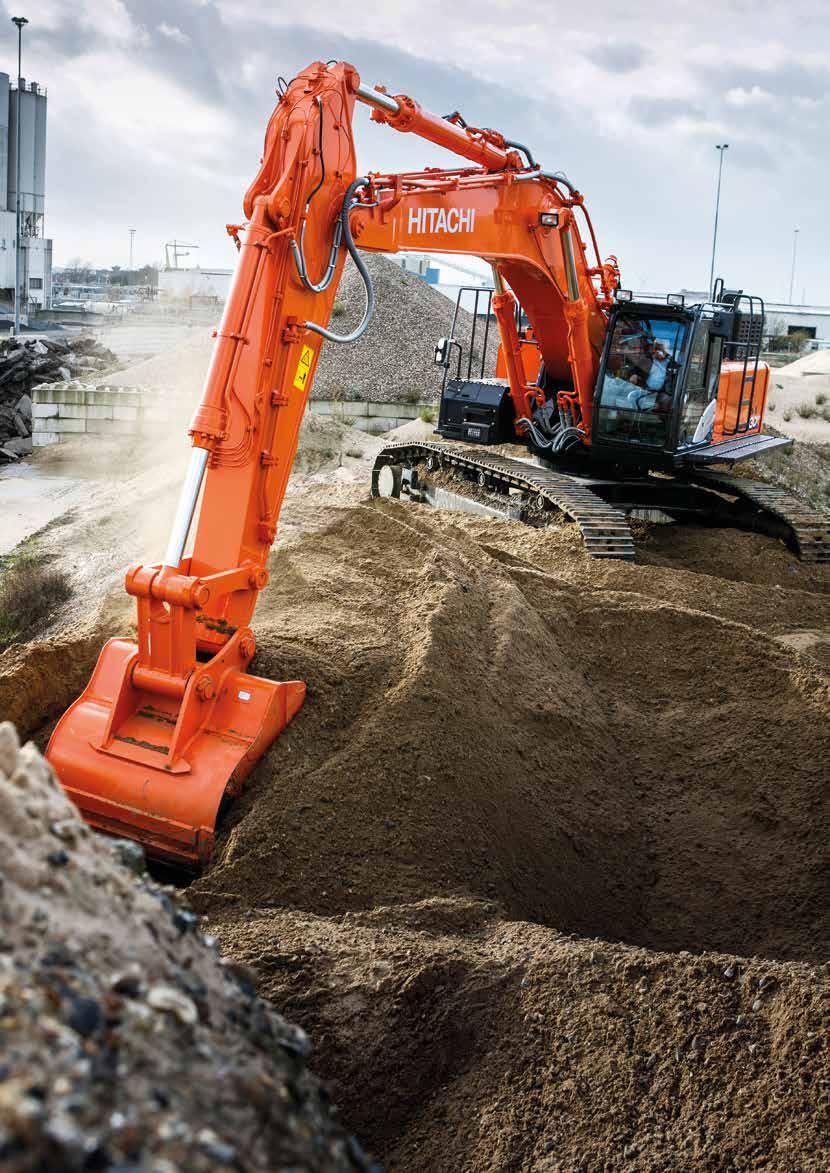

11 Enkel och säker transport tack vare de nya förankringsöglorna. Minimala döda vinklar ökar synfältet. 11

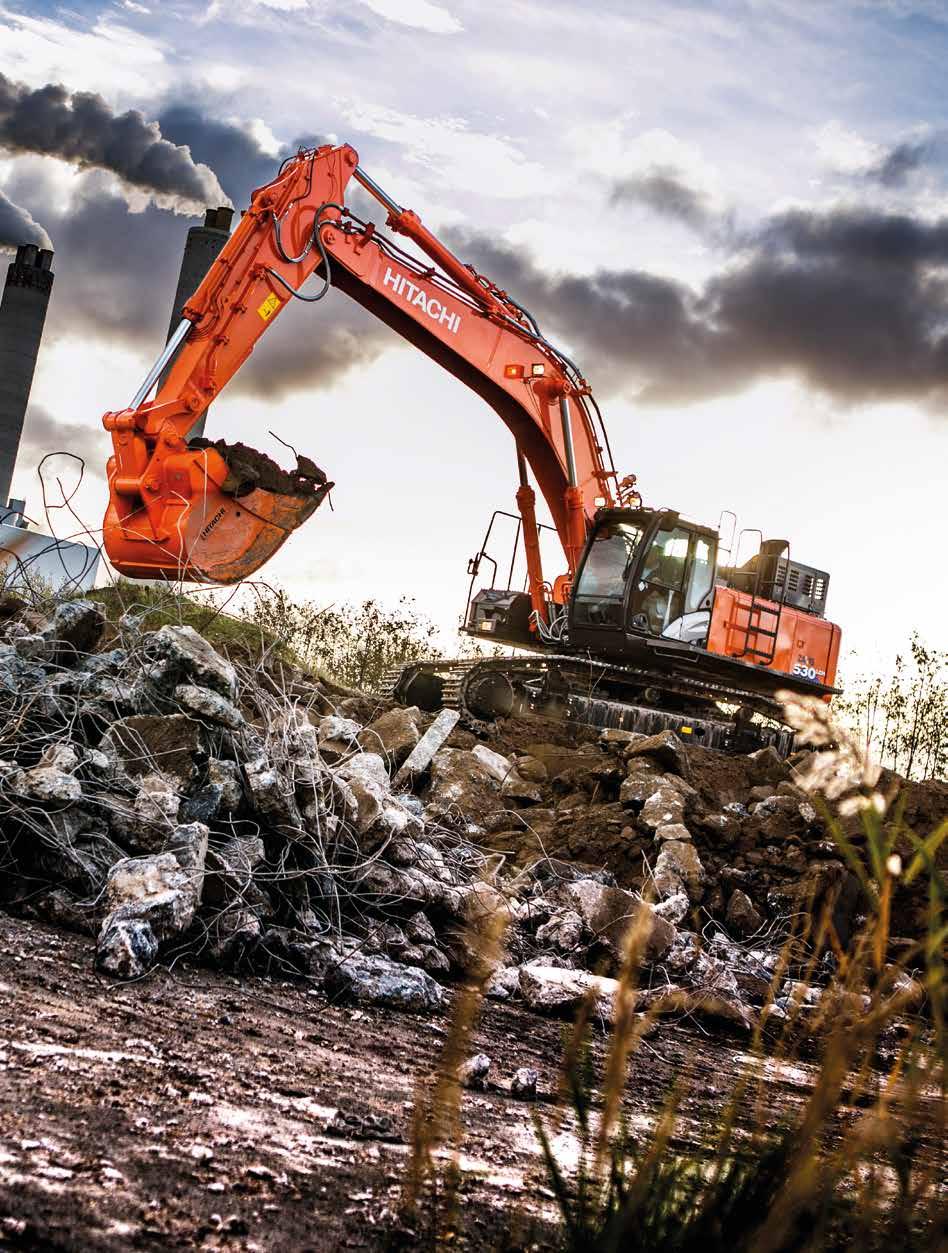

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgaserna för att minska utsläppen. 12

13 ZX530LCH-6 Synpunkter från kunder och Hitachi-personal världen över hanteras vid regelbundna konstruktionsmöten som hålls på utvecklingsavdelningen i Tsuchiura Works i Japan, för att upprätthålla satta kvalitetsstandarder. AV DEN HÖGSTA KVALITETEN ZX530LCH-6 visar vad Hitachis ingenjörer kan åstadkomma i sin ständiga strävan efter kvalitet. Kontinuerlig vidareutveckling av Zaxis-grävmaskiner säkerställer att Hitachis maskiner uppfyller de senaste emissionskraven men har även under åren genererat en ny branschstandard vad gäller prestanda, tillförlitlighet, komfort och säkerhet. Zaxis-6 är ett resultat av Hitachis ständigt pågående åtagande att tillverka marknadsledande maskiner. Ergonomiska reglage bidrar till en ypperlig arbetsplats. Lägre utsläpp Hitachi har utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in urea i avgassystemet för att reducera mängden NOx i avgaserna. Denna snillrika lösning bidrar inte bara till en bättre miljö utan uppfyller även Steg IV i EU:s emissionskrav. Enkelt men smart Ett nytt OPG skyddsgaller med gasdämpare (tillval) kan öppnas med ett enkelt grepp upp till 90 grader, vilket ger en snabb åtkomst till framrutan. Med hjälp av ett låsstag förhindras att skyddet stängs igen oväntat. Säker arbetsmiljö Den H/R-kompatibla förarhytten är konstruerad för att skydda föraren mot fallande objekt. Den är trycksatt med ett visst övertryck för att hålla damm och partiklar ute. Plattformen kan nu kommas åt från sidan av maskinen och har en bredare stegyta. Komfort Den rymliga förarhyttens interiör är utformad med komfort som ledstjärna. Här finns finesser som fullt inställbar stol, ergonomiska reglage, en mugghållare som bibehåller dryckens temperatur med hjälp av varm eller kyld luft från klimatanläggningen. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en beständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Detta bibehåller förarhyttens kondition under en längre tid. 13

14 ZX530LCH-6 Hitachi är marknadsledande tack vare den smarta utformningen på nya Zaxis, och dess hydraulsystem HIOS IIIB är helt oöverträffat Carl Christian Fon, ägare, Carl C Fon HÖJDEN AV TEKNIK Hydraulsystemet HIOS IIIB är uppbyggt av elektriskt styrda pumpar och hydraulventiler. Den avancerade teknologi som finns inbyggd i Hitachis grävmaskiner är unik och gör att de kan briljera på krävande arbetsplatser, såsom stenbrott och komplexa byggplatser. Zaxis-6 utgör det senaste i utvecklingen från Hitachis ingenjörer och som en följd visar ZX530LCH-6 vägen i sin klass på hela den europeiska marknaden. 14 Lägre förluster Hydraulteknologin HIOS IIIB som utvecklats av Hitachi använder två hydraulpumpar med hög kapacitet och ett avancerat ventilbord som kommunicerar och samarbetar för att minska bränsleförbrukning och kostnader. ZX530LCH-6 kan spara upp till 5 % bränsle i ECO-läge (3 % i HP-läge) med samma produktivitet som föregående modell. Arbetar snabbt HIOS IIIB har en positiv inverkan på produktiviteten genom bättre kombinerade rörelser som sväng och bomsänkning eller snabbare sticka- och skopa-ut. Hastigheten på enskilda funktioner drar nytta av hydraulsystemets ökade pumpflöde och minskade tryckförluster. Maskinkommunikation Ägare till ZX530LCH-6 kan använda Global e-service för att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. De kan ha uppsikt över sin maskinpark med Hitachi-maskiner på distans via Owner s Site (dygnet runt, varje dag fås ständig åtkomst) och ConSite (en automatisk månadsrapport). Lägre utsläpp Avgassystemets efterbehandlingsenhet bidrar till att sänka utsläppen och samtidigt sänka ljudnivåerna. Denna avancerade teknik består av en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare. Ständigt uppdaterad Förare kan kontrollera maskinens status och inställningar inklusive motorolje- och kylvätskenivåer snabbt och bekvämt på den 7 tum stora flerfunktionsmonitorn. Monitorn kan visa 32 olika språk.

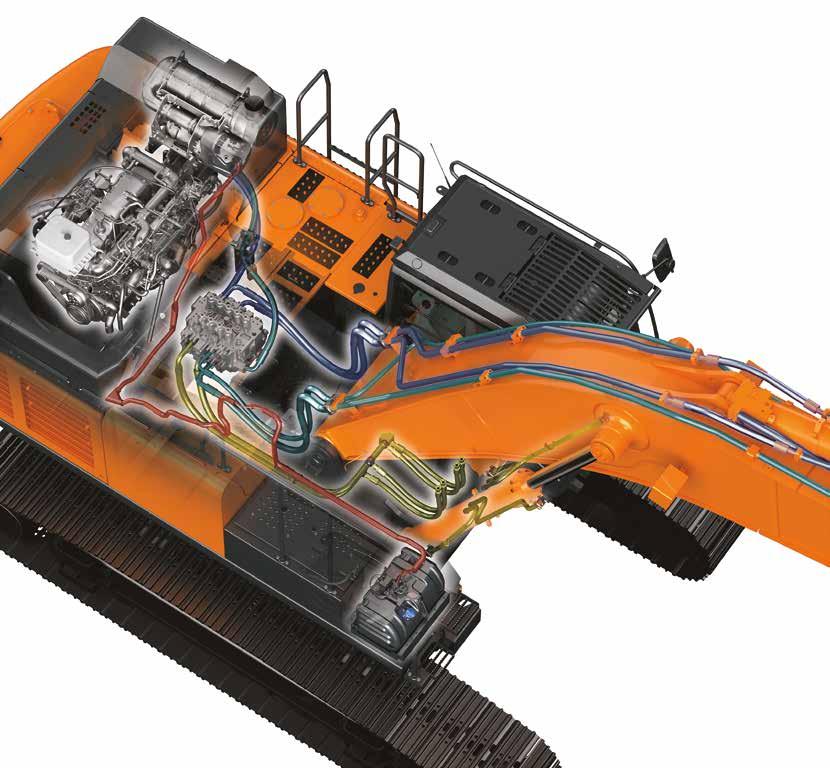

15 Hydrauloljan flödar individuellt till respektive hydraulcylindrar för skopa (ljusblå), sticka (mörkblå) och bom (gul). Grävaggregatet är snabbare tack vare hydraulsystemets effektivitet. Hydraulpumparna regleras elektriskt för exakt oljeflöde och lägre bränsleförbrukning. SCR-systemet sprutar in urea i avgaserna (rött) för att reducera mängden kväveoxid i avgaserna. Monitorn visar maskinens status och inställningar. Minskad bränsleförbrukning med bland annat hydraulteknologin HIOS IIIB. SCR-systemet minskar utsläpp och ljudnivåer. 15

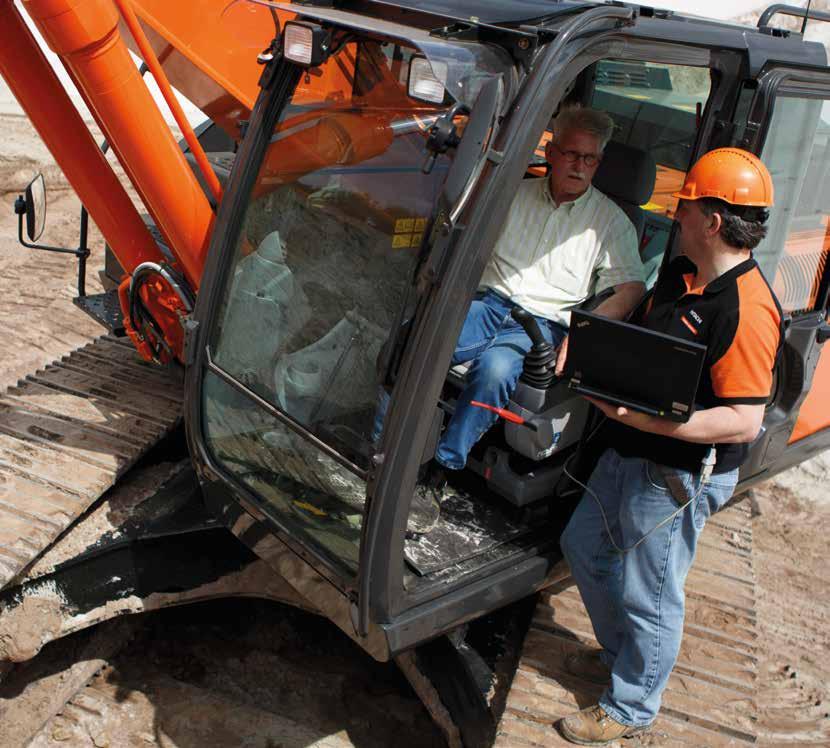

16 ZX530LCH-6 Vi köper grävmaskiner från Hitachi som erbjuder prisvärda maskiner med toppkvalitet samt en utmärkt eftermarknad och support Phillipe Sogno, General Manager, Scrasa SA SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner s Site, och den viktiga information som krävs för support på arbetsplatserna. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna av varje maskin visas tydligt för att underlätta planeringen. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Denna innehåller: drifttid per dag samt bränsleförbrukning; statistik för driftlägen, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO2 -utsläpp. Teknisk support Varje servicetekniker genomgår en fullständig utbildning. Dessa utbildningar ger servicetekniker möjlighet att få tillgång till den tekniska kunskap som finns inom Hitachi kvalitetssäkringsavdelning och konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. 16

17 Global e-service Teknisk support Hitachi reservdelar Utökad garanti och servicekontrakt Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning erbjuder Hitachis återförsäljare alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande servicekontrakt. Dessa kan hjälpa till att optimera varje maskins prestanda, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Från Hitachis m² stora reservdelslager, HCME European Parts Depot i Holland, levereras reservdelar med mycket god tillgänglighet till hela Europa, delar av Mellanöstern och Afrika. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

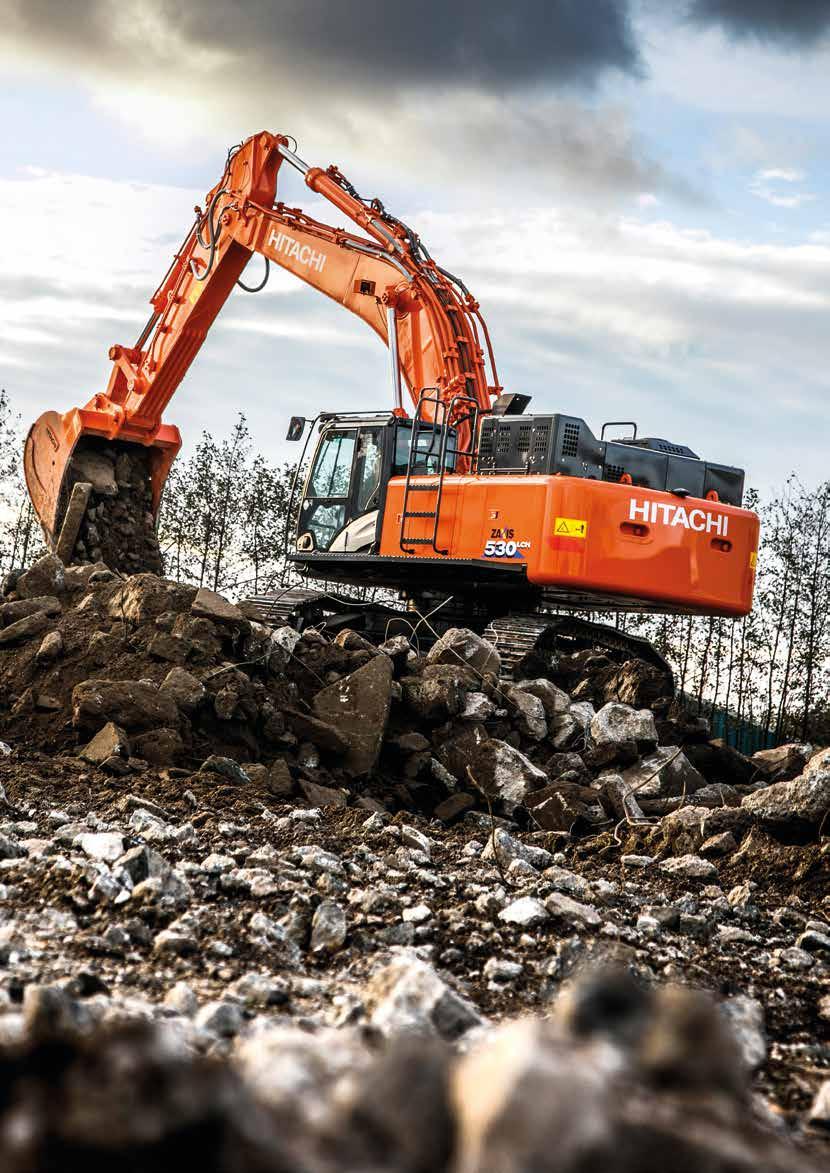

18 18 EH tipptruckar EX grävmaskiner ZW hjullastare

19 Hitachi Construction Machinery BYGG EN BÄTTRE FRAMTID Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... Typ... Isuzu AQ-6UZ1X Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Avgasrening... DOC- och SCR-system Antal cylindrar... 6 Nominell effekt ISO kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 9,839 liter Cylinderdiameter och slaglängd mm x 145 mm Batterier... 2 x 12 V / 170 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... Maximalt hydrauloljeflöde... Servopump... Maximalt hydrauloljeflöde... Hydraulmotorer Transport... Sväng... 2 variabla axialkolvpumpar 2 x 400 liter/min 1 kugghjulspump 34 liter/min Tryckbegränsningsventiler Hydraulsystem... 31,9 MPa Svängkrets... 28,4 MPa Transportkrets... 35,3 MPa Servokrets... 3,9 MPa Power boost... 35,3 MPa 2 variabla axialkolvmotorer 2 axialkolvmotorer ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 9,5 min -1 Svängmoment knm Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Band Trekams bandplattor gjorda av induktionshärdad valsad legering. Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandspännare med stötdämpande rekylfjäder. Antal rullar och band på varje sida Överrullar... 3 Underrullar... 8 Bandplattor Urspårningsskydd... 1 Drivmotor Varje band drivs av en axialkolvmotor via en växellåda. Parkeringsbromsen av skivtyp ansätts av fjäderkraft och lossas hydrauliskt. Automatiskt växelsystem: Hög-Låg. Transporthastighet... Hög : 0 till 4,4 km/h Låg: 0 till 3,4 km/h Maximal dragkraft kn Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom mm 115 mm Sticka mm 130 mm Stigningsförmåga... LJUDNIVÅ 70 % (35 grader) kontinuerligt Skopa mm 120 mm Ljudnivå i förarhytt enligt ISO LpA 71 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 107 db(a) VOLYMUPPGIFTER Bränsletank...675,0 liter Motorns kylvätska...62,0 liter Motorolja... 41,0 liter Svängenhet (varje sida)... 6,5 liter Drivmotor (varje sida)... 11,0 liter Hydraulsystem ,0 liter Hydrauloljetank ,0 liter Urea/DEF/AdBlue -tank... 95,0 liter 20

21 VIKTER OCH MARKTRYCK Tjänstevikt och marktryck Skopkapacitet Bomtyp Sticktyp Typ av bandplatta Plattbredd Tjänstevikt Marktryck 2,1 m 3 Bergskopa (ISO rågad) 2,3 m 3 Bergskopa (ISO Rågad) 2,5 m 3 Bergskopa (ISO Rågad) 2,5 m 3 Bergskopa (ISO Rågad) 2,1 m 3 Bergskopa (ISO rågad) 2,3 m 3 Bergskopa (ISO Rågad) 2,5 m 3 Bergskopa (ISO Rågad) 2,5 m 3 Bergskopa (ISO Rågad) 7,0 m H 3,4 m H 7,0 m H 2,9 m BE 6,3 m BE 2,5 m BE 6,3 m BE 2,9 m BE 7,0 m R 3,4 m R 7,0 m R 2,9 m BER 6,3 m BER 2,5 m BER 6,3 m BER 2,9 m BER Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 94 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 94 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa Dubbel 600 mm kg 93 kpa Trekams 750 mm kg 76 kpa Trekams 900 mm kg 64 kpa SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 530LCH Bomlängd Bom 6,3 m BE / Bom 6,3 m BER Bom 7,0 m H / Bom 7,0 m R Sticklängd Sticka 2,5 m BE / Sticka 2,5 m BER Sticka 2,9 m BE / Sticka 2,9 m BER Sticka 2,9 m BE / Sticka 2,9 m BER Sticka 3,4 m H / Sticka 3,4 m R Skopans brytkraft* ISO 295 kn 296 kn Skopans brytkraft* SAE: PCSA 266 kn 257 kn Stickans rivkraft* ISO 302 kn 263 kn 224 kn Stickans rivkraft* SAE: PCSA 294 kn 256 kn 215 kn * Vid Power boost 21

22 SPECIFIKATIONER MÅTT K E L D/D' F M O I G H J N A B C ZAXIS 530LCH *2 A Avstånd mellan driv- och ledarhjul B Underredets längd *1 C Frigångshöjd under motvikt Enhet: mm D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd *1 G Min. markfrigång 810 H Spårvidd: utdragen/indragen / I Bandplattans bredd G 600 J Underredets bredd: utdragen/indragen G 600 G 750 G / / / K Total bredd L Total längd M Bommens totalhöjd N Bandhöjd O Maskinens totalhöjd *1 Exklusive bandplattans kam G: Bandplatta *2 Utrustad med H-bom 7,0 m och H-sticka 3,4 m Djupskopor ISO rågad Kapacitet CECE-rågad Utan sidoskärare Bredd Med sidoskärare Ant. tänder *1 1,9 m³ 1,7 m³ mm mm kg Vikt Sticka 2,5 m BE / Sticka 2,5 m BER Bom 6,3 m BE / Bom 6,3 m BER Sticka 2,9 m BE / Sticka 2,9 m BER Rekommendation ZAXIS 530LCH Sticka 2,9 m BE / Sticka 2,9 m BER Bom 7,0 m H / Bom 7,0 m R Sticka 3,4 m H / Sticka 3,4 m R 22 *1 2,1 m³ 1,8 m³ mm mm kg *1 2,3 m³ 2,0 m³ mm mm kg *1 2,5 m³ 2,2 m³ mm mm kg *2 1,3 m³ 1,2 m³ mm kg Rivartand kg *1 Bergskopa HD-service *2 Rivare Ej tillgänglig

23 ARBETSOMRÅDE meter E C D D' Marknivå B B' F A' A Bom 6,3 m BE / BER + Sticka 2,5 m BE / BER Bom 6,3 m BE / BER + Sticka 2,9 m BE / BER Bom 7,0 m H / R + Sticka 2,9 m BE / BER 2,5 m Bom 7,0 m H / R + Sticka 3,4 m H / R meter Enhet: mm ZAXIS 530LCH Sticklängd Bom 6,3 m BE / Bom 6,3 m BER Sticka 2,5 m BE / Sticka 2,5 m BER Sticka 2,9 m BE / Sticka 2,9 m BER Bom 7,0 m H / Bom 7,0 m R Sticka 2,9 m BE / Sticka 2,9 m BER Sticka 3,4 m H / Sticka 3,4 m R A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 23

24 LYFTKAPACITET Obs! 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraulkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter. ZAXIS 530LCH Längs larv Tvärs larv eller 360 grader Enhet: kg Lastpunktens Räckvidd Vid max. räckvidd Villkor 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m höjd m meter Bom 7,0 m H 7,5 * * *7 630 * ,7 Sticka 3,4 m H 6,0 * * *7 510 * ,4 Motvikt kg 4,5 * * * * * * * ,9 Band 600 mm 3,0 * * * * * ,1 1,5 * * * * * ,1 Bom 7,0 m H Sticka 2,9 m BE Motvikt kg Band 600 mm Bom 6,3 m BE Sticka 2,9 m BE Motvikt kg Band 600 mm Bom 6,3 m BE Sticka 2,5 m BE Motvikt kg Band 600 mm 0 (Marknivå) * * * * * ,9-1,5 * * * * * * ,4-3,0 * * * * * * ,7-4,5 * * * * * * * ,5 7,5 * * * * ,7 6,0 * * * * * * ,2 4,5 * * * ,5 3,0 * * ,5 1,5 * * * * ,2 0 (Marknivå) * * * * * * ,7-1,5 * * * * * * * ,9-3,0 * * * * * * ,6 7,5 * * *7 900 * ,2 6,0 * * * *7 680 * ,1 4,5 * * * * *7 780 * ,6 3,0 * * * *8 160 * ,9 1,5 * * * * ,9 0 (Marknivå) * * * * ,6-1,5 * * * * * * ,1-3,0 * * * * * * ,2 7,5 * * * * ,8 6,0 * * * * ,8 4,5 * * * * * ,3 3,0 * * * ,6 1,5 * * ,6 0 (Marknivå) * * * * ,3-1,5 * * * * ,7-3,0 * * * * ,8 24

25 ZAXIS 530LCH Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Bom 7,0 m R Sticka 3,4 m R Motvikt kg Band 600 mm Bom 7,0 m R Sticka 2,9 m BER Motvikt kg Band 600 mm Bom 6,3 m BER Sticka 2,9 m BER Motvikt kg Band 600 mm Bom 6,3 m BER Sticka 2,5 m BER Motvikt kg Band 600 mm Lastpunktens 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Räckvidd Vid max. räckvidd höjd m meter 7,5 * * *7 590 * ,7 6,0 * * *7 460 * ,4 4,5 * * * * * * * ,9 3,0 * * * * * ,1 1,5 * * * * * ,1 0 (Marknivå) * * * * * ,9-1,5 * * * * * * ,4-3,0 * * * * * * ,7-4,5 * * * * * * * ,5 7,5 * * * * ,7 6,0 * * * * * * ,2 4,5 * * * ,5 3,0 * * ,5 1,5 * * * * ,2 0 (Marknivå) * * * * * * ,7-1,5 * * * * * * * ,9-3,0 * * * * * * ,6 7,5 * * *7 880 * ,2 6,0 * * * *7 660 * ,1 4,5 * * * * *7 760 * ,6 3,0 * * * *8 140 * ,9 1,5 * * * * ,9 0 (Marknivå) * * * * ,6-1,5 * * * * * * ,1-3,0 * * * * * * ,2 7,5 * * * * ,8 6,0 * * * * ,8 4,5 * * * * * ,3 3,0 * * * ,6 1,5 * * ,6 0 (Marknivå) * * * * ,3-1,5 * * * * ,7-3,0 * * * * ,8 25

26 TRANSPORT BASMASKIN (UTAN MOTVIKT) Plattbredd A B Total bredd *1 Vikt 600 mm mm kg 750 mm mm mm mm kg 900 mm mm kg *1 Undervagn indragen BASMASKIN MED BOM OCH UTAN GÅNGRAMP Bomlängd Plattbredd A B 6,3 m BE 7,0 m H *1 Undervagn indragen 600 mm Total bredd *1 Vikt mm kg 750 mm mm mm kg 900 mm mm kg mm 600 mm mm kg 750 mm mm mm kg 900 mm mm kg BASMASKIN MED AGGREGAT OCH GÅNGRAMP Bomlängd 6,3 m BE 7,0 m H Sticklängd 2,5 m BE 2,9 m BE 2,9 m BE 3,4 m H A mm mm mm mm B mm C mm mm mm mm STICKA OCH SKOPA Sticka ISO rågad Skopa CECE-rågad A B Total bredd 2,5 m BE 2,5 m³ 2,2 m³ mm mm mm kg 2,9 m BE 2,3 m³ 2,0 m³ mm mm mm kg 3,4 m H 1,9 m³ 1,7 m³ mm mm mm kg 2,5 m BER 2,5 m³ 2,2 m³ mm mm mm kg 2,9 m BER 2,3 m³ 2,0 m³ mm mm mm kg 3,4 m R 1,9 m³ 1,7 m³ mm mm mm kg Vikt SKOPA Bergskopa ISO rågad Skopa CECE-rågad A B Total bredd 1,9 m³ 1,7 m³ mm mm mm kg 2,1 m³ 1,8 m³ mm mm mm kg 2,3 m³ 2,0 m³ mm mm mm kg 2,5 m³ 2,2 m³ mm mm mm kg Vikt MOTVIKT kg VÄNSTER FRÄMRE GÅNGRAMP 44 kg VÄNSTER BAKRE GÅNGRAMP 30 kg 754 mm mm mm mm Total höjd: mm Total höjd: 150 mm Total höjd: 150 mm 515 mm 515 mm 26

27 UTRUSTNING : Standardutrustning : Extrautrustning MOTOR Avgasrening Dubbla luftrenarfilter Generator 50 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Urea/DEF/AdBlue -tank inloppsfilter och påfyllningsförlängare Urea/DEF/AdBlue -tank med ISO magnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Dammskyddsnät Elektrisk matarpump Snabbkoppling motorolja Expansionstank Fläktskydd Bränslekylare Bränsleförfilter Ljudisolerat motorutrymme Underhållsfri förrenare Power mode-kontroll [H/P (Högeffekt) PWR (Effekt) ECO (Ekonomi)] Kylare, oljekylare och laddluftkylare Vattenavskiljare HYDRAULSYSTEM Auto power lyft Komfortjustering bomsänkning Ventilbord med tryckbegränsare Läckoljefilter Automatiskt varvtalsreglering Extra uttag ledigt på ventilbord Fullflödesfilter Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Snabbuppvärmningssystem för servokrets Dämpventil i servokretsen Sugfilter Redskapsläge FÖRARHYTT Ljudisolerad förarhytt med hög komfort AM/FM-radio Askkopp Automatstyrd luftkonditionering AUX-ingång och förvaring 24 V cigarettändare Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Konsol för brandsläckare Golvmatta Fotstöd Vindrutespolare Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta LED-innerbelysning med instegsljus OPG frontskydd enligt Nivå II Förarhytt enligt (ISO10262) Förarhytt med OPG-takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Regnskydd Bakre konsol Rullbälte Radioantenn i gummi Stol: Luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 6 vätskefyllda elastiska hyttinfästningar FLERFUNKTIONS- MONITOR Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCR-system Mätarvisning: vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, DEF/AdBlue -förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING Extra arbetsbelysning på bom med skydd Extra arbetsbelysning på hytt, fram Extra arbetsbelysning på hytt, bak Rotella 2 arbetsbelysningar ÖVERDEL Batterier 2 x 170 Ah Elektrisk och manuell batterifrånskiljare Handräcken på hyttens ovandel Motvikt kg Elektrisk tankningspump med överfyllnadsskydd och filter Elektrisk smörjspruta med slangrulle Bränslenivågivare Nivåmätare hydraulolja Stege Låsbart tanklock Låsbara maskinluckor Låsbar verktygslåda Plattformsräcke Backkamera Backspegel (höger och vänster sida) Gångramp (förarhyttsidan) UNDERREDE Påbultade drivhjul Förstärkta kedjelänkar med bulttätningar Band: 600 mm tvåkams Band: 750 mm trekams Band: 900 mm trekams Centrumplåt Körriktningsmarkering på bandramen Drivmotorskydd Parkeringsbroms Övre och undre rullar 2 urspårningsskydd (på varje sida) och hydraulisk bandspännare 4 förankringsöglor GRÄVAGGREGAT Sticka 2,5 m BE Sticka 2,5 m BER Sticka 2,9 m BE Sticka 2,9 m BER Sticka 3,4 m H Sticka 3,4 m R Bom 6,3 m BE Bom 6,3 m BER Bom 7,0 m H Bom 7,0 m R Framdragna smörjpunkter Förstärkning av sticktopp Smutstätning på alla skoptappar Flänsbult Förstärkt svetsad länk A Förstärkt länk B REDSKAP Tillbehör för hammare Tillbehör för hammare och sax Tillbehör för väljare med två hastigheter Rördragning, primärslänthydraulik Halkskydd och ledstänger Svängbroms ÖVRIGT Undre skyddsplåt Universalutrymme Global e-service Informationsdator Verktygssats standard Stöldskyddssystem* Standard- och extrautrustning varierar beroende på land. Vänligen kontakta Delvator AB för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system kan enbart minska risken för stöld. 27
