More care. Built in. VOLVO KOMPAKTGRÄVARE EC55B PRO

Transkript

1 More care. Built in. VOLVO KOMPAKTGRÄVARE EC55B PRO

2 DET BEKVÄMASTE SÄTTET ATT TA ITU MED ETT JOBB. Sitt upp bakom spakarna i Volvo EC55B Pro kompaktgrävare och du kommer att finna ett otroligt bekvämt sätt att arbeta. Den rymliga hytten med den ergonomiska designen ger dig det utrymme du behöver, medan luftkonditioneringen som är standard och den låga ljudnivån gör även de längsta dagarna uthärdliga. Ergonomiskt utformade transportpedaler för framoch bakåtkörning. Vi väntar på dig Volvo erbjuder ett stort sortiment av kompaktgrävare. Volvo har rätt maskin för ert arbete, från beprövade konventionella konstruktioner till maskiner med särskilt kort svängradie. Utrymme för rörlighet EC55B Pro har en stor rymlig hytt som gör att även långa förare känner sig hemmastadda. Det släta golvet är också stort och fritt från hinder, så du har gott om utrymme för fötterna. Förarstolen är fullt justerbar så att du kan ställa in den så att den passar din körställning. Reglagen vid dina fingerspetsar Manöverspakarna är monterade i direkt anslutning till armstöden för din bekvämlighet. Reglagen är servoassisterade både för mjuka och för exakta rörelser. Maskinen har också ergonomiskt utformade transportpedaler för framoch bakåtkörning så att du kan flytta maskinen medan du använder grävreglagen. Dessutom kan instrumentpanelen vinklas så att du kan se indikeringslampor och mätare med ett snabbt ögonkast. Komfortabel dygnet runt Vindrutan assisteras av en gasdämpare som gör den lätt att öppna och låsas på plats. Den har också tonade rutor och luftkonditionering som standard med fem luftutsläpp för utomordentlig ventilation av hytten. En radio med kassettbandspelare med två högtalare är monterad som standard för att göra det mer komfortabelt att köra maskinen. Bullerminskande tätningar och ljudisoleringen medverkar till en dramatiskt sänkt bullernivå både i och utanför hytten. Förare kommer att uppskatta att arbetet inte är lika tröttande medan de som arbetar i närheten kan glädja sig över en säkrare miljö. Instrumentpanelen kan vinklas. 2 Bred hytt med gott om plats för benen för bättre komfort.

3 Luftkonditionering är standard. Mindre buller i och utanför hytten för en säkrare arbetsplats. Stor, rymlig hytt.

4 FÖRDJUPA DIG I EC55B PRO. Tuffa jobb kräver en maskin som kan ta för sig och komma igen för mera. EC55B Pro har bland de högsta bryt- och grävkrafterna i sin klass. Och eftersom den är enkel att serva kan du vara försäkrad om att den alltid kommer att vara beredd att gå till jobbet. Starta motorn EC55B Pro har en beprövad, 16 ventilers Volvomotor på 37 kw, som erbjuder kraft, prestanda och låg bränsleförbrukning. Maskinen är byggd för att gräva med imponerande skopkrafter. Exakta, mjuka rörelser Skaftrörelsen är extremt snabb för mer produktiva cykeltider. Det långa skaftet som finns som tillval ger ännu bättre räckvidd. Dessutom ger hydraulsystemet med den totala effektregleringen, oberoende rörelser för mjuka, produktiva arbetscykler. Kraft där den behövs EC55B Pro är utrustad med en extra kraftig lyftcylinder och ett hydraulsystem med högt tryck för större lyftkapacitet och högre produktivitet. Hydraulsystemet håller mycket hög kvalitet som klarar långa krävande arbetscykler och har tillförlitlighet för de dagliga påfrestningarna. Högre tryck i hydraulkrets för extra hydraulutrustning ger bättre prestanda med redskap, kortare cykeltider och bättre driftsekonomi. En mångsidig inriktning Som standard har maskinen en dubbelverkande hydraulkrets för körning med hydraulutrustning som hydraulhammare och borrar. Det exklusiva Volvo redskapsfästet gör det enkelt att byta skopor och redskap utan att lämna hytten. Konstruerad för enkel service Öppna den breda bakre huven för total åtkomlighet till alla viktiga kontrollpunkter. Det är dessutom snabbt och enkelt att kontrollera servicenivåer och att byta olja. Kraftfull STEG 2\TIER 2 Volvomotor med 16 ventiler. Tvåstegs luftfiltreringssystem minskar behovet av förfilter och hjälper till att öka motorns livslängd. 4 Kraftigare lyftcylinder för större lyftkapacitet.

5 Mekaniskt eller hydrauliskt redskapsfäste. o Effektiv hydraulpump hjälper till att optimera bränsleförbrukningen och att förbättra produktiviteten. Högre svängkraft ger högre produktivitet, speciellt vid grävning i kraftig lutning.

6 SÄKERHETEN HAR ALLTID TOPPRIORITET. Volvo kompromissar aldrig när det gäller säkerhet. EC55B Pro har exakt vad du behöver för att vara säker, så att du kan koncentrera dig på att få jobbet gjort. Den är dessutom kraftigt byggd för att klara de mest krävande förhållanden. En robust, stabil konstruktion Undervagnens centrum är X-format för bästa belastningsfördelning och för att göra maskinen robustare under extrema förhållanden. Undervagnen är också mycket lång för fantastisk stabilitet, prestanda och komfort. Schaktbladscylindern och anslutningarna är väl skyddade mot skador. De vibrations-dämpande banden ger mjuk transport även vid hög hastighet. Motvikten är väl avrundad och sveper runt sidorna för att skydda motorhuven som är indragen i förhållande till motvikten för att vara ännu bättre skyddad. Volvo är stark och säker EC55B Pro har en förbättrad konventionell konstruktion för ännu bättre grävprestanda. Motvikten har blivit större och längre för bättre balans och högre lyftkapacitet. Kombinationen av högre hydraultryck och tyngre motvikt ger bättre svängkraft för snabbare arbetscykler även vid arbete i kraftig lutning. Bomfästet har blivit starkare tack vare en stor tapp med 80 mm diameter för större tillförlitlighet och högre lång livslängd. Denna lösning ger större kontaktyta vilket ger bättre stötupptagande förmåga. Vi gör ditt arbete säkrare Den breda dörren och den fällbara konsolpanelen ger ett säkert och enkelt tillträde till förarens arbetsplats. För att förhindra missöden kan inte motorn startas om inte konsolen och manöverspärren är i rätt läge. Manöverspakarna är låsta om någon av säkerhetsspärrarna är aktiverade. En spärrventil på schaktbladscylindern ser till att bladet bibehåller det valda läget. Dessutom finns det ett övervakningssystem på instrumentpanlen som stänger av motorn om ett allvarligt problem skulle inträffa. Alla manöverorgan blockeras när manöverspärren aktiveras. 6 Volvo sätter en ny standard för hållbarhet och tillförlitlighet.

7 Förstärkt bomfäste ger lång livslängd. Motvikten sveper runt sidorna för att skydda motorhuven. Enastående sikt runt maskinen.

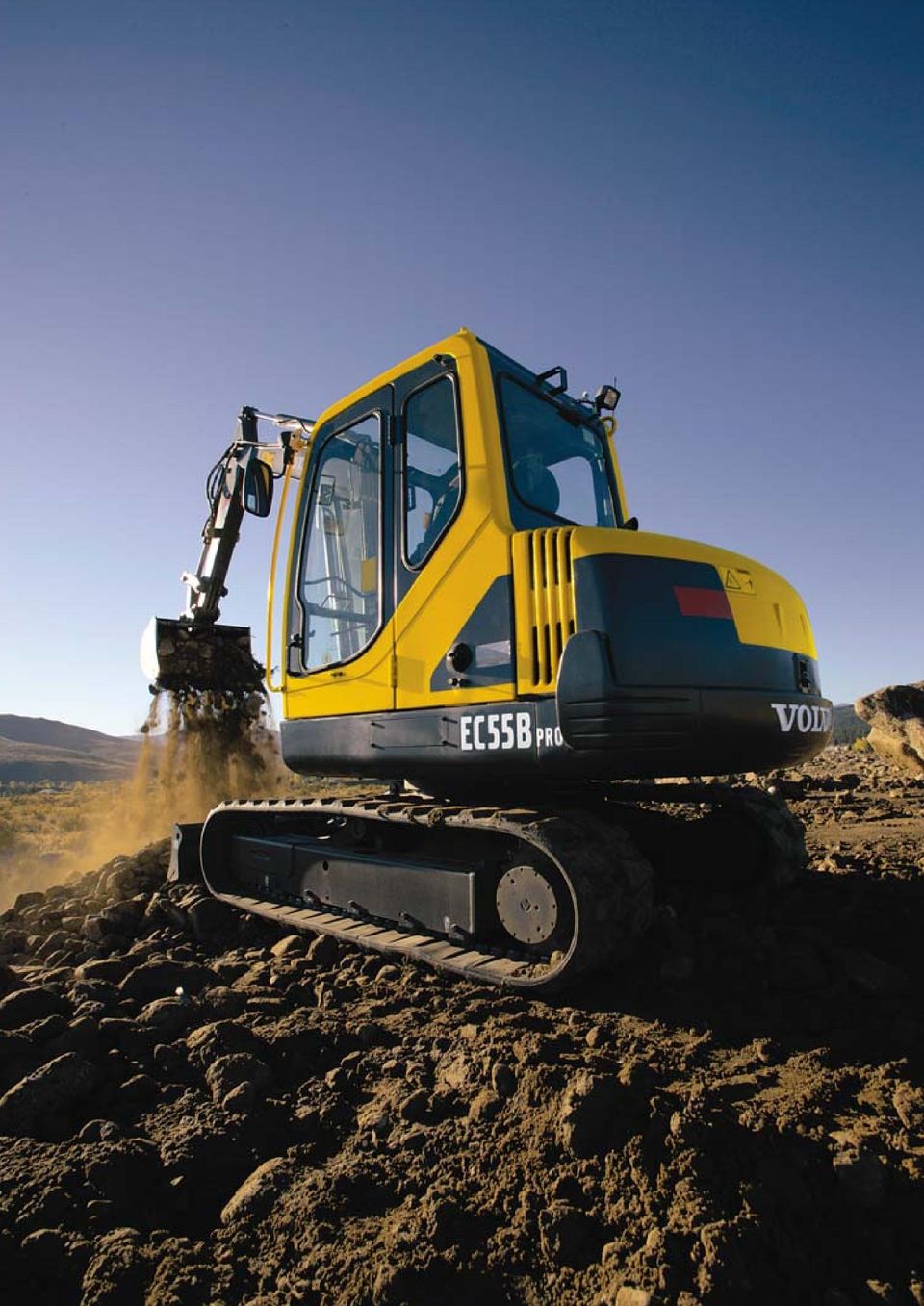

8 8

9 SPECIFIKATIONER Motor Vattenkyld, 4-cylindrig Volvo dieselmotor Modell D3.1A Nominell bruttoeffekt (ISO 9249) 38,8 kw vid rpm Installerad effekt (ISO 9249) Volym, totalt Max vridmoment Cylinderdiameter x slaglängd Elsystem Märkspänning Batterikapacitet Generator, nominell strömstyrka Startmotor, effekt 37,2 kw vid rpm 3054 cc Nm vid rpm ± 100 rpm 94 mm x 110 mm 12 V 12 V Ah x 1EA 12 V - 55 Ah 12 V - 3,0 kw Skopa Brytkraft Grävkraft dan dan Undervagn Undervagnens mittsektion är X-formad för bättre styvhet och diagonala sidobalkar för bättre markfrigång för material. Rullar och spännhjul är permanentsmorda. Överrullar/underrullar per sida 5/1 Bandbredd 380 mm Bandspänning Blad (bredd x höjd) med fettpump x 350 mm Hydraulsystem Hydraulsystemet Total Power Control med lastkännande pump med variabelt deplacement ger total oberoende mellan alla grävrörelse och tranportfunktioner. Manöverreglage servoassisterade hydrauliska manöverreglage Dubbel variabelflödespump för aggregatet (bom, skaft och skopa) och transportfunktionerna: Maximalt flöde 2 x 52,5 l/min Max arbetstryck 22 Mpa (220 bars) Körsystem Banden drivs av varsin hydraulisk axialkolvmotor med två hastigheter och planetväxel. Bromsning görs automatiskt via en flerskivig inbyggd skivbroms. Körhastighet (låg/hög) 2,2 / 4,1 km/h Högsta dragkraft dan Manöverreglage för körning blockeras automatiskt när föraren lyfter upp vänster manöverkonsol. Kugghjulspump för servokretsen: Maximalt flöde Max arbetstryck 9,5 l/min 35 bars Dubbelverkande hydraulkrets för tillbehör: Maximalt flöde 52,5 l/min Max arbetstryck 21 Mpa (210 bars) Volymer för service Bränsletank Hydraulsystem, totalt Hydraultank Motorolja Kylsystem 90 l 130 l 90 l 10,1 l 11 l Ändlägesdämpningar: På bomcylindern På skaftcylindern På avvinklingscylindern Låsning av avvinklingscylindern vid slutet av kolvstångens utskjutning på båda sidor på båda sidor Avvinklingscylindern är försedd med en utjämningsventil som under alla arbetsförhållanden håller avvinklingsbommen i den vinkel som valts av föraren. Vikt Tjänstevikt och marktryck med 250 mm gummilarver: Körning Hyttversion vikt kg Svängsystem Svängkransen svängs med en hydraulisk radialkolvmotor som driver direkt (utan reduktionsväxel) på en lagrad svängkrans med utdragen smörjpunkt. Svänghastighet 9,4 r/min Svängkransens bromssystem Upptagning av hydrauliska stötar automatisk lamellbroms stötdämpande ventil Bullernivåer EC55B Pro uppfyller kraven på högst 97 db(a) för 2006 i EU:s maskindirektiv om bullernivåer (2000/14/EG) för denna klass av maskiner. Bullernivå utvändigt (LwA) 97 db(a) Bullernivå i hytt (LpA) 78 db(a) Bullernivåerna uppfyller kraven i direktiv 86/662/EG med samtliga ändringar. 9

10 * Främre vändradie med maximal bomsvängning Skopor Djupgrävning Dike Bredd Vikt Volym 350 mm 85 kg 70 l 450 mm 97 kg 98 l 600 mm 118 kg 142 l 750 mm 138 kg 187 l 900 mm 163 kg 231 l 1500 mm 185 kg 265 l Skaft A B C* C D E F 1540 mm mm * Grävdjup med bladet nere. G H I J K L M N O P Q R S T U V W X Dessa kapaciteter anges för en maskin utan skopa eller snabbkoppling och utrustad med gummilarver. Lasthanteringskapaciteten är 75 % av tipplasten eller 87 % av den hydrauliska gränslasten. Varning: i enlighet med standard EN 474-5, måste maskinen vara försedd med slangbrottsventil på bomcylindern och överlastindikator vid lyftarbeten. Horisontell räckvidd 2 m 3 m 4 m Maxi 5.5 m Z * 1340* Z1 3220* 2180* 1610* 1350* Z3 3060* 20590* 1420* 1380* Z Z1 2530* Z3 2590* mm Horisontell räckvidd 2 m 3 m 4 m Maxi 5.8 m Z * 1210* Z1 1450* 2440* 1470* 1230* Z3 1910* 2220* 1560* 1140* Z Z1 1450* Z3 1910* 1010* * Hydraulisk gränslast kg 1900 mm Lyftkapacitet med schaktbladet vilande mot marken. Lyftkapacitet vid 360º runtomsväng med schaktbladet lyft. 10

11 STANDARDUTRUSTNING Motor Lågemissionsmotor som klarar steg 2 miljökrav. Tvåstegs luftfilter med varningslampa för igensatt filter. Elektrisk förvärmning. Bränslefilter och vatten separator. Elektrisk bränslepåfyllningspump (35 l/min). Oljetråg av plåt. Dubbelsidig ljuddämpare för låg ljudnivå. Elsystem Underhållsfritt 12 V Ah batteri. Startmotor, effekt 12 V - 2,3 kw. Halogen arbetsstrålkastare (2 på hyttaket och 1 på bommen). Signalhorn. Undervagn 400 mm breda gummilarver. Schaktblad. Utdragen smörjpunkt för svängkransen. Hydraulsystem ISO servoassisterade hydrauliska manöverreglage. Hydraulcylindrar med inbyggda ändlägesdämpare. Hydraulsystemet Total Power Control. Lasthållningsventil för bomcylindern. Dubbelt filtreringssystem (30 μm). Dubbelverkande hydraulkrets för extra hydraulutrustning framdraget på bommen. Servoassisterad reglering av den hydrauliska bom-avvinklingen via vänster manöverspak. Separat hydraulkrets för hydraulhammare. Manövrering av framåt- och bakåtkörning med två spakar som är monterade på pedaler. Hytt Värme och luftkonditionering. Tonade fönster. ROPS (Roll-Over Protective Structure). TOPS (Tilt-Over Protective Structure). Textilklädd förarstol med många inställningsmöjligheter. Halkskyddat golv och handtag för säkert insteg i förarhytten. Säkerhetsbälte. Inställbara reglagekonsoler. Överhängd öppningsbar framruta. Demonterbar undre framruta. Skjutbar höger sidoruta. Invändig backspegel. Gummiupphängd hytt. Radio/kassettspelare med 2 högtalare. Flexibel antenn. Innerbelysning. Vindrutetorkare med intervalltorkning och vindrutespolning på framrutan. Askkopp. Cigarettändare. Instrumentering och övervakning Övervakning och varningslampor för följande funktioner: förvärmning, motorns oljetryck, kylvätsketemperatur, batteriladdning, igensatt luftfilter. Interna och externa bränslemätare. Timräknare. Redskap och grävutrustning 3030 mm lång monobom mm skaft. Framdragna smörjpunkter till bomavvinklings- och skaftcylindrarna. Säkerhet Utrustning som låser reglagen när vänster reglagekonsol lyfts eller när säkerhetsgrinden fälls ner för att ge tillträde till förarhytten. Spärrventil på schaktbladscylindern. Tryckackumulator i servokretsen gör det möjligt att sänka ner grävaggregatet till marken i händelse av motorbortfall. Hammare för att krossa fönster (hytt). Officiellt godkännande Maskinen uppfyller direktiv 89/392/EEG med samtliga ändringar. Ljudisoleringen uppfyller direktiv 86/662/EEG med samtliga ändringar. Hanteringsutrustning i enlighet med EN standard (tillval). ROPS i enlighet med ISO standard 3471/SAE J TOPS uppfyller ISO standard EXTRAUTRUSTNING Redskap och grävutrustning 1900 mm skaft. Slangbrottsventil som styrs av bomcylinderns servokrets med överlastindikator. Slangbrottsventil på skaftcylindern. Extra hydraulkrets med snabbkoppling. Hydrauliskt redskapsfäste. Extra kraftigt skaft. Undervagn Stållarver: (380 mm breda). Belysning Extra främre och bakre arbetsbelysning. Roterande varningsljus. Miljöskydd Biologiskt nedbrytbar hydraulolja. Säkerhet Stöldskydd kodat via tangentbord (2 programmerbara koder). FOPS1/FOG vindruteskydd. Diverse Speciell kundanpassad lackering (specifikationer enligt RAL). Utvändiga backspeglar på höger och vänster sida. Servoassisterad manöverventil. 11

12 Volvos anläggningsmaskiner är speciella. De är designade och utformade på ett speciellt sätt och omfattas av ett unikt servicenätverk. Det speciella med Volvo är vår 170 år långa ingenjörskonst. En ingenjörskonst där vår miljö och de som verkligen använder maskinerna sätts i främsta ledet. Resultatet är säkra, bekväma och effektiva maskiner. Från vår mångåriga erfarenhet har det vuxit fram en bred maskinpark och ett globalt servicenät som hjälper dig att uträtta mer. Människor runt omkring i världen är stolta över att använda Volvo. Vi är stolta över det som gör Volvo speciellt More care. Built in. Alla produkter marknadsföres inte på samtliga marknader. Vi förbehåller oss rätt till ändringar i specifikation och utförande utan särskilt meddelande. Illustrationerna visar ej alltid maskin i standardutförande. Construction Equipment Ref. No Swedish Printed in Sweden Volvo, Belley CEX
