ZAXIS-6-serien HYDRAULISK GRÄVMASKIN

Transkript

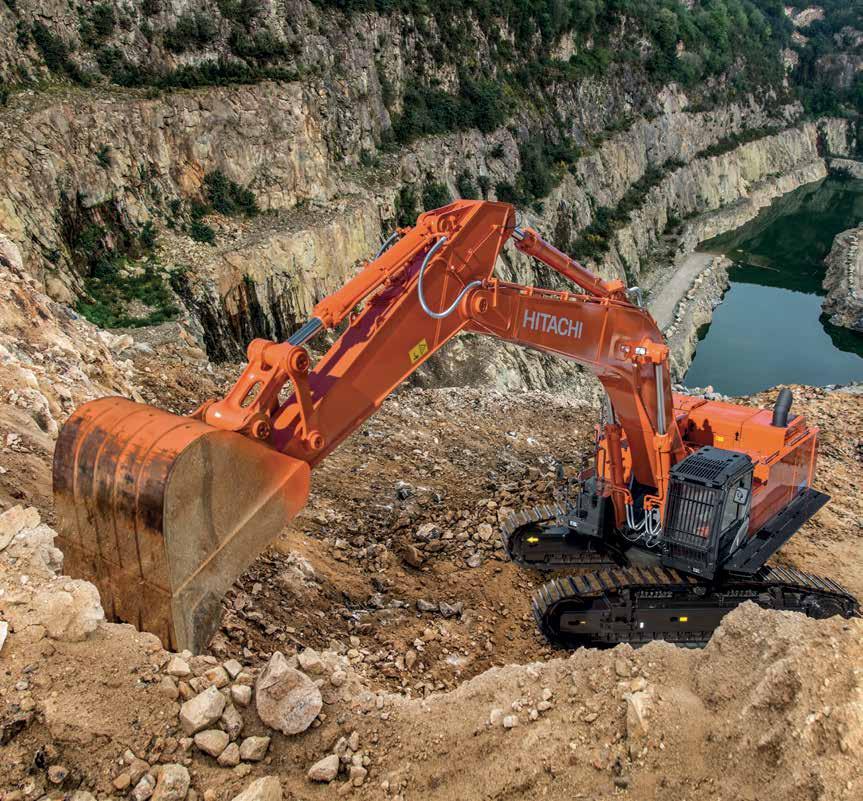

1 ZAXIS-6-serien HYDRAULISK GRÄVMASKIN Modell : ZX890LCH-6/ZX890LCR-6 Höjdgrävare: ZX890H-6 Nominell motoreffekt : 382 kw (ISO14396) Tjänstevikt : kg/höjdgrävare: kg Skopa ISO rågad : 1,9 5,0 m³/höjdgrävare: 3,6 4,4 m³

2 ZX890-6 ZX890-6 UTAN KOMPROMISSER ZX890-6 har konstruerats för att erbjuda högsta prestanda, men utan att kompromissa med det ökande kravet på driftsekonomi. Med Hitachis nyskapande och unika teknik ger den både lägre utsläpp och driftkostnader, vilket entreprenörerna i Europa har efterfrågat. De stora grävmaskinerna i Zaxis-6 serien förstärker Hitachis goda rykte av kvalitetsinriktad ingenjörskonst och hållbara produkter. ZX890-6 är symbolen för tillförlitlighet vilket krävs i de mest krävande miljöerna, med fantastisk mångsidighet klarar den att prestera oavsett uppgift DEMAND KONSTRUERAD PERFECTION FÖR 8. ULTIMAT LIVSLÄNGD TILLFÖRLITLIGHET 10. ETT OBESTRITT RYKTE OM MÅNGSIDIGHET 2

3 12. ODISKUTABEL KVALITET 14. HÖJDEN AV TEKNIK 3

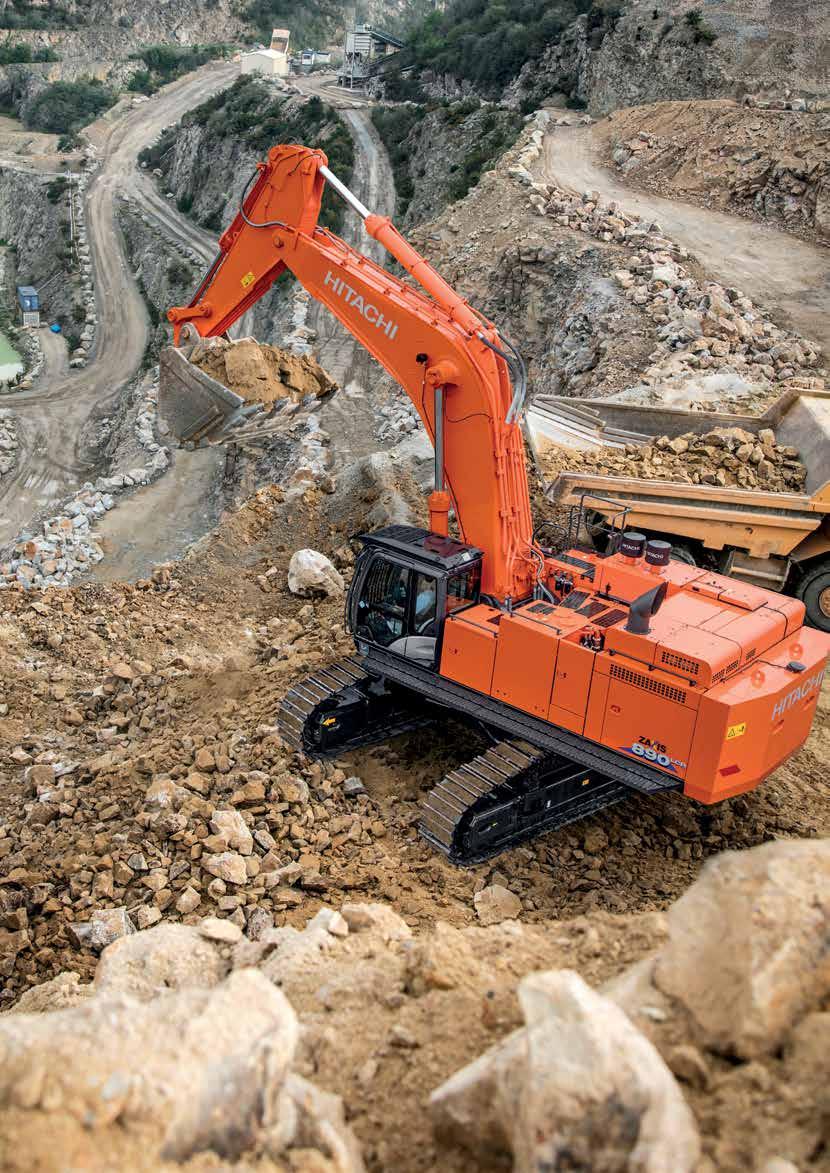

4 KRÄV PERFEKTION Hitachi ZX890-6 har med decennier av erfarenhet utvecklats och tillverkats i Tsuchiura Works Japan, världens största entreprenadmaskins fabrik och hjärtat av Hitachi. Gjord för att uppfylla kraven hos den europeiska entreprenadoch gruvbranschen har den förfinats till perfektion genom egenutvecklad teknik för att ge enastående produktivitet till lägsta möjliga ägandekostnad. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Förbättrad sikt Nytt utförande av skyddsgaller (tillval) ger bättre sikt än tidigare. Ultimat livslängd Förstärkt bom med grövre material. Byggd för tillförlitlighet Tillförlitliga komponenter bidrar till att förhindra oljeläckage. 4

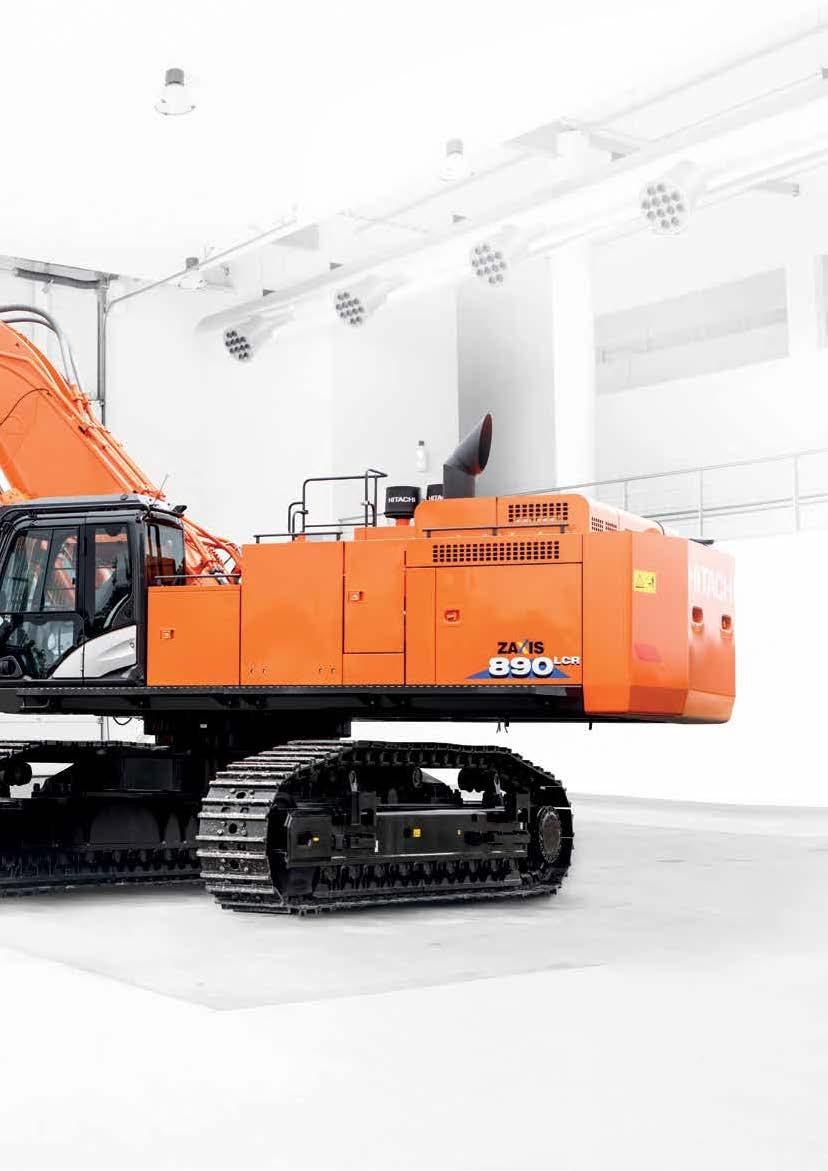

5 ZX890-6 Optimal prestanda Maskinkommunikation med Global e-service webbportal. Användarvänlig Motorolje- och kylvätskenivåer kan kontrolleras från förarhytten. Säker arbetsmiljö Halkskydd och rejäla skyddsräcke skapar en säkrare arbetsmiljö. Låga utsläppsnivåer SCR-system reducerar NOx från avgaserna. Sänkt bränsleförbrukning 4 % lägre förbrukning i ECO-läge (3 % i HP-läge). Säker användning Vändbar fläkt minskar ansamling av smuts. Ledande i effektivitet HIOS IIIB hydraulsystem sänker förlusterna i hydraulsystemet ytterligare. Bevarar prestandan Högpresterande bränslesystem med bästa filtrering. Mindre miljöpåverkan 95 % av komponenterna innehållande harts kan återvinnas. 5

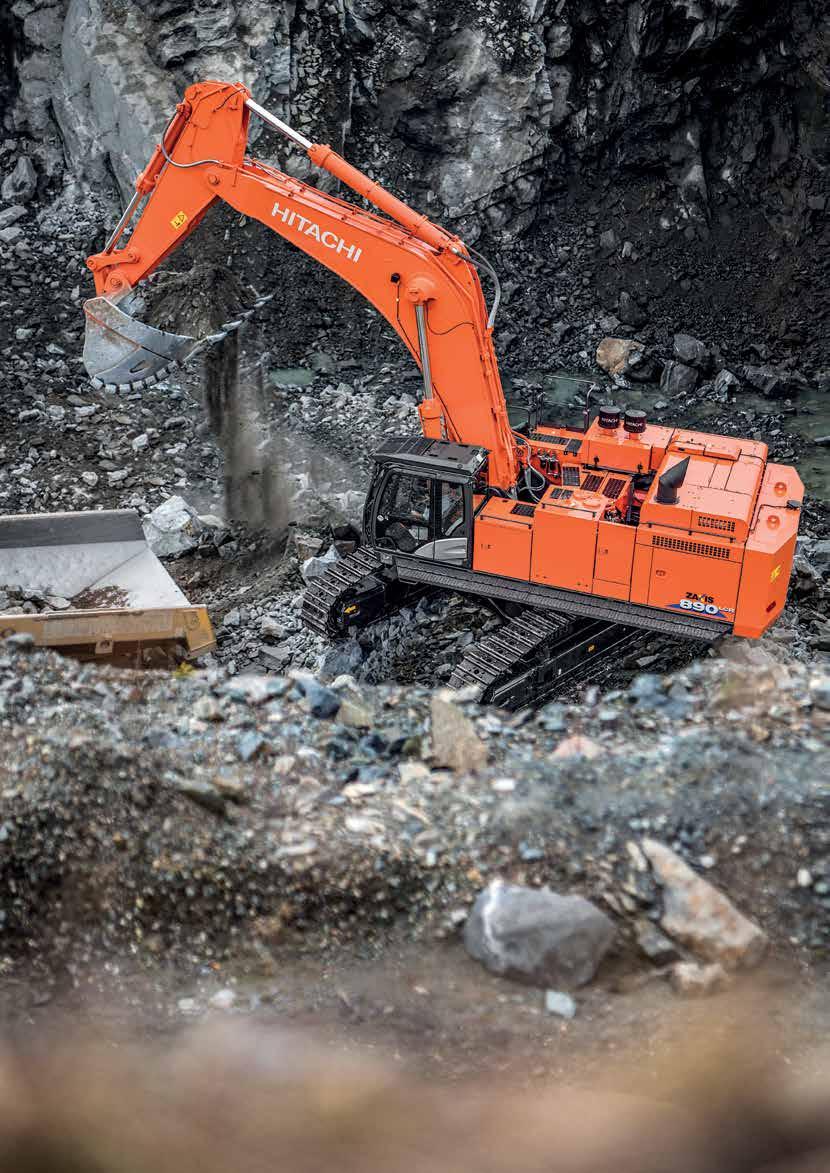

6 ZX890-6 Vi förblir lojala mot Hitachis produkter tack vare deras tveklösa tillförlitlighet Freddy Talarmin, President, Sotravi Group KONSTRUERAD FÖR TILLFÖRLITLIGHET Hitachi har ett marknadsledande rykte som tillverkare av exceptionellt tillförlitliga grävmaskiner. ZX890-6 är konstruerad för att uppfylla de krav som ställs i stenbrott och på stora byggplatser, den är alltid ytterst produktiv, säker och enkel att underhålla samt optimalt tillgänglig. 6 Tåligare motor Uppgraderade insprutare förbättrar motorns tillförlitlighet. De rörliga komponenterna i injektorn har ytbehandlats med DLC (slitstarkt kolfiberskikt) och varje injektor har försetts med inloppsfilter. En kraftigare uppbyggnad av vevhusventilationen ger också förbättrad tillförlitlighet. Förbättrad bränsleekonomi Ett väldimensionerat EGR-system med hög kapacitet cirkulerar avgaser och återför dem till insuget för att minska NOx och andra förorenande utsläpp i precis rätt dos utan att sänka motorns uteffekt. Detta ger effektiv och tillförlitlig prestanda. Effektiv kylning Genom att placera kylsystemets expansionskärl ovanför motorn underlättas luftningen av kylsystemet. Detta bidrar i sin tur till att motorn kan bibehålla en normal arbetstemperatur även vid hög belastning. Enkel service Det nya bränslefiltret av spinn-on typ skruvas på plats i ZX890-6 Detta minimerar risken för att smuts tränger in i bränslekretsen under underhållsarbeten. Det blir också enklare att byta ut. Säker användning För att undvika skador på elektroniska komponenter vid reparationer och underhåll samt för att bibehålla batterispänning under långtidsförvaring ingår numera en manuell batterifrånskiljare utöver den ordinarie elektriska huvudströmbrytaren. Säkert och enkelt underhåll påverkar den allmänna tillförlitligheten hos ZX Enkel åtkomst underlättar underhåll.

7 Huvudbränslefilter är enkla att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

8 Förstärkt konstruktion kring drivmotor och ledhjul skyddar mot skada. Förbättrad prestanda med uppgraderat bränslesystemet. 8

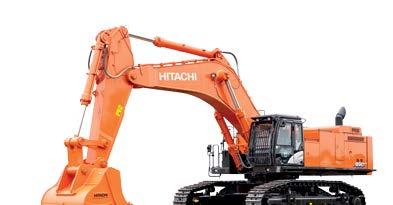

9 ZX890-6 Hitachi har utformat stränga testförfaranden för att utvärdera livslängd som bland annat inkluderar uthållighetstester i form av olika schaktarbeten - allt från till mer än timmar - och även ett 24-timmars svängtest med hjälp av en fjärrstyrd maskin. ULTIMAT LIVSLÄNGD Hitachis grävmaskiner är utformade och konstruerade för att arbeta kontinuerligt år efter år i krävande miljöer och skiftande temperaturer. Efter flera årtionden som tillverkare av grävmaskiner utvecklade Hitachi ZX890-6; den hittills mest tåliga maskinen. Förbättrat bränslesystem En högpresterande vattenavskiljare är integrerad i bränslesystemets förfilter på ZX890-6 som ett ytterligare skydd vattenrelaterade motorproblem. Minimalt underhåll Livslängden på luftfilter kan ökas avsevärt genom bruk av en förrenare (tillval) som effektivt sorterar bort större partiklar utan inverkan på motorns prestanda. Även motorn och dess komponenter har utformats med lägre behov av underhåll i åtanke. komponenter, vilka skyddar mot skada vid grävning och lastning av kalksten och stenkross. Detta gör maskinen starkare för de mest krävande arbetsplatserna. Bättre skydd Drivmotorskyddet och ledhjulsfästet på ZX890LCR-6 har förstärkts för att förhindra skada orsakad av stenar och frekvent slitage på trafikerade och utmanande arbetsplatser. Genom att förstärka dessa belastade områden förlängs maskinens livslängd och ägandekostnaderna sänks. Rengöring av luftfilter behövs mer sällan vid användningav förrenare (tillval). Förstärkt sticka Stickan på ZX890LCR-6 har tjockare sidoramar och -plåtar samt andra starka 9

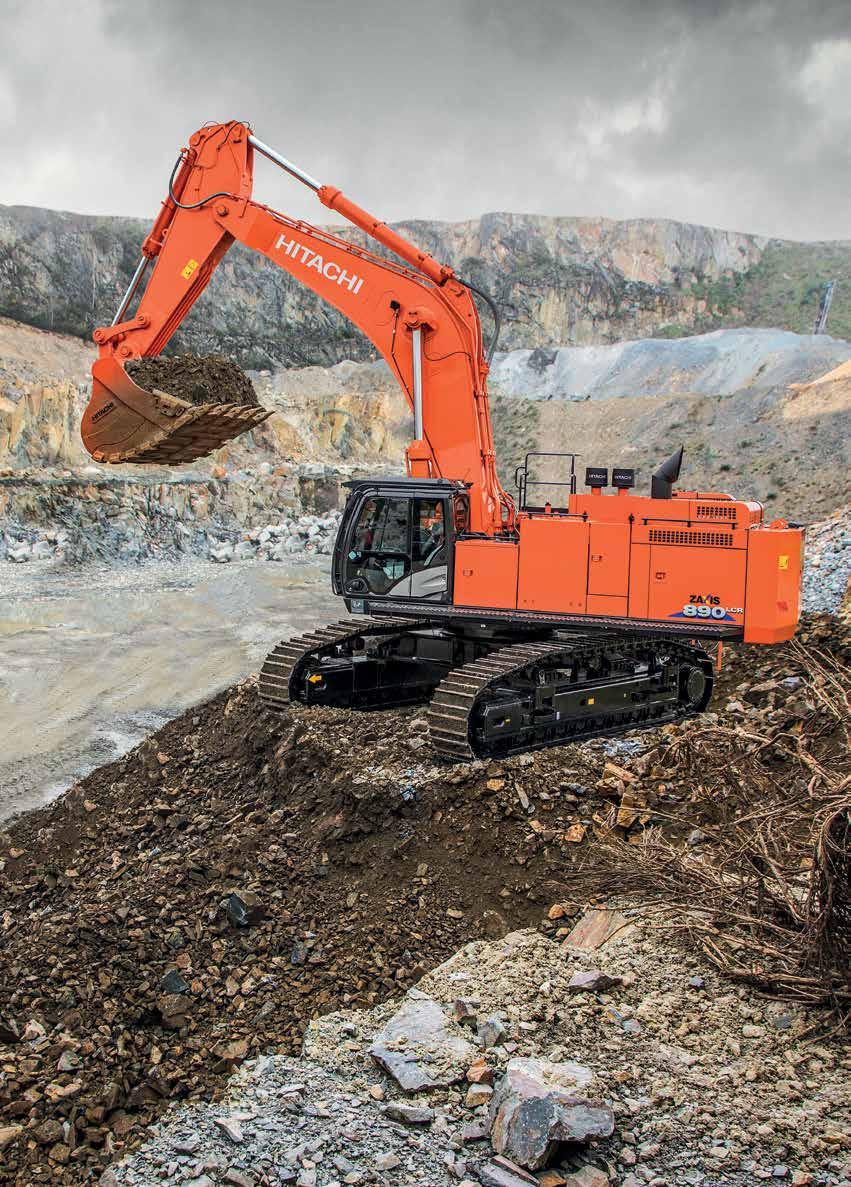

10 ZX890-6 Det viktigaste för mig är dess styrka och effekt Christophe Seghin, förare, Lachat ETT OBESTRITT RYKTE OM MÅNGSIDIGHET ZX890-6 är kraftfull nog att ge en hög produktivitet, den är stabil i tuffa arbetsmiljöer och exakt vid grävning. Den kan användas tillsammans med en mängd olika redskap och i olika redskapslägen för maximerad kapacitet. Oavsett var den arbetar så erbjuder den en exceptionellt bra sikt och enastående effektivitet. Bättre sikt Förarhyttens skyddsgaller (tillval) har ny konstruktion med färre spjäll för att minimera döda vinklar. Genom ny design på motorhuv och överdel lyckas Hitachi bibehålla en lågbyggd överdel trots tillägg av utrymmeskrävande motorkomponenter. Därmed har föraren forsatt bra sikt snett bakåt vilket ökar säkerheten på arbetsplatsen. Större flexibilitet Föraren kan enkelt välja mellan flera olika förinställda redskap, upp till 11 olika redskap kan ställas in efter kundens behov. Dessa hanteras elektroniskt av maskinen som anpassar tryck och flöden automatiskt vid val av respektive redskap. Enklare att förflytta För att underlätta förflyttning av ZX890-6 har den kraftiga förankringsöglor i undervagnen så att den kan förflyttas snabbt och säkert. Större mångsidighet tack vare enkel hantering av redskap. 10

11 Enkel och säker transport tack vare de nya förankringsöglorna. Minimala döda vinklar ökar synfältet. 11

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgaserna för att minska utsläppen. 12

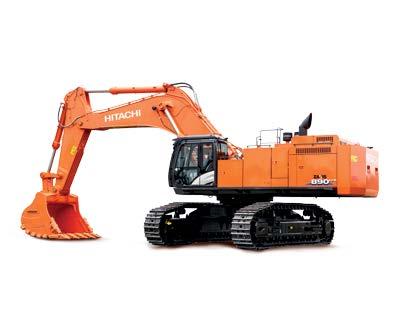

13 ZX890-6 Hitachi erhöll ISO 9001-certifiering under 1995, vilket verifierar Hitachis engagemang för kvalitetssäkring, dessutom infördes en enhetlig Made by Hitachi global kvalitetsstandard vid alla produktionsenheter runt om i världen. ODISKUTABEL KVALITET Hitachis grävmaskiner utvecklas ständigt för att kunna uppfylla de ökande kraven på prestanda, effektivitet, komfort och säkerhet. Den nedärvda kvaliteten på Zaxis-6- sortimentet ger Hitachi möjlighet att sätta nya branschstandarder och att överträffa förväntningarna. Säker och enkel åtkomst till plattformen. Lägre utsläpp Hitachi har utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in urea i avgassystemet för att reducera mängden NOx i avgaserna. Denna snillrika lösning bidrar inte bara till en bättre miljö utan uppfyller även Steg IV i EU:s emissionskrav. Effektiv kylning Nytt tätningsmaterial kring kylpaketet och på den övre strukturen säkerställer korrekt luftflöde och låg ljudnivå, det är dessutom mindre känsligt för värmestrålning. Detta säkerställer att ZX890-6:s goda egenskaper vad gäller akustik och kyleffekt bibehålls under mycket lång tid. Säker arbetsmiljö Den H/R-kompatibla förarhytten är konstruerad för att skydda föraren mot fallande objekt. Den är trycksatt med ett visst övertryck för att hålla damm och partiklar ute. Plattformen kan nu kommas åt från sidan av maskinen och har en bredare stegyta. Komfort Den rymliga förarhyttens interiör är utformad med komfort som ledstjärna. Här finns finesser som fullt inställbar stol, ergonomiska reglage, en mugghållare som bibehåller dryckens temperatur med hjälp av varm eller kyld luft från klimatanläggningen. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en beständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Detta bibehåller förarhyttens kondition under en längre tid. 13

14 ZX890-6 Hitachis stora grävmaskiner är snabba och exakta tack vare enkelhet och effektivitet hos hydraulsystemet Boleslaw Gazda, operator, DSS Group HÖJDEN AV TEKNIK Den avancerade teknologi som finns inbyggd i Hitachis grävmaskiner är unik och gör att de kan briljera på krävande arbetsplatser, såsom stenbrott och komplexa byggplatser. Zaxis-6 utgör det senaste i utvecklingen från Hitachis ingenjörer och som en följd visar ZX890-6 vägen i sin klass på hela den europeiska marknaden. Lägre förluster Hydraulteknologin HIOS IIIB som utvecklats av Hitachi använder två hydraulpumpar med hög kapacitet och ett avancerat ventilbord som kommunicerar och sammarbetar för att minska bränsleförbrukning och kostnader. ZX890-6 kan spara upp till 4 % bränsle i ECO-läge (3 % i HP-läge) med samma produktivitet som föregående modell. Arbetar snabbt HIOS IIIB har en positiv inverkan på produktiviteten tack vare effektiv sväng, bomsänkning, snabbare sticka- och skopa-ut hos ZX Hastigheten på enskilda funktioner drar nytta av hydraulsystemets ökade pumpflöde och minskade tryckförluster. Maskinkommunikation Ägare till ZX890-6 kan använda Global e-service för att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. De kan ha uppsikt över sin maskinpark med Hitachi-maskiner på distans via Owner s Site (dygnet runt, varje dag fås ständig åtkomst) och ConSite (en automatisk månadsrapport). Lägre utsläpp Avgassystemets efterbehandlingsenhet bidrar till att sänka utsläppen och samtidigt sänka ljudnivåerna. Denna avancerade teknik består av en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare. Ständigt uppdaterad Förare kan kontrollera maskinens status och inställningar inklusive motorolje- och kylvätskenivåer snabbt och bekvämt på den 7 tum stora flerfunktionsmonitorn. Monitorn kan visa 32 olika språk. 14

15 Monitorn visar maskinens status och inställningar. Minskad bränsleförbrukning med bland annat hydraulteknologin HIOS IIIB. SCR-systemet minskar utsläpp och ljudnivåer. 15

16 ZX890-6 Vi använder oss av Hitachi Support Chain i flera olika led, de är mycket kraftfulla och samspelta Edan Cohen, Platschef, AD Edan Hadash Earthmoving Contractors SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner's Site, och den viktiga information som krävs för support på arbetsplatserna. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna av varje maskin visas tydligt för att underlätta planeringen. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Denna innehåller: drifttid per dag samt bränsleförbrukning; statistik för driftlägen, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO 2 -utsläpp. Teknisk support Varje servicetekniker genomgår en fullständig utbildning. Dessa utbildningar ger servicetekniker möjlighet att få tillgång till den tekniska kunskap som finns inom Hitachi kvalitetssäkringsavdelning och konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. 16

17 Global e-service Teknisk support Hitachi reservdelar Utökad garanti och servicekontrakt Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning erbjuds Hitachis återförsäljare alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande servicekontrakt. Dessa kan hjälpa till att optimera varje maskins prestanda, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Från Hitachis m² stora reservdelslager, HCME European Parts Depot i Holland, levereras reservdelar med mycket god tillgänglighet till hela Europa, delar av Mellanöstern och Afrika. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts och 2Genuine Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

18 18 EH tipptruckar EX grävmaskiner ZW hjullastare

19 Hitachi Construction Machinery Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President BYGG EN BÄTTRE FRAMTID Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... Isuzu AQ-6WG1XASA-01 Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Avgasrening... DOC- och SCR-system Antal cylindrar... 6 Nominell effekt ISO kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 15,681 liter Cylinderdiameter och slaglängd mm x 154 mm Batterier... 2 x 12 V / 170 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt hydrauloljeflöde... 2 x 556 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde liter/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler Hydraulsystem... 31,9 MPa Hydraulsystem (*)... 29,4 MPa Svängkrets... 28,4 MPa Transportkrets... 34,3 MPa Servokrets... 3,9 MPa Power boost... 34,3 MPa * ZX890H 2 variabla axialkolvmotorer 2 axialkolvmotorer Hydraulcylindrar ZAXIS 890LC(R)(H) Kvantitet Cylinderdiameter Kolvstångsdiameter ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 7,8 min -1 Svängmoment knm Förarhytt Oberoende rymlig (H/R-förarhytt), mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Band Tvåkams bandplattor gjorda av induktionshärdad valsad legering. Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandspännare med stötdämpande rekylfjäder. Antal rullar och band på varje sida Överrullar... 3 Underrullar... 9 Underrullar (*)... 8 Bandplattor Bandplattor (*) Urspårningsskydd... 1 Urspårningsskydd (*)... 2 * ZX890H Drivmotor Varje band drivs av en axialkolvmotor via en växellåda för motrotation av banden. Parkeringsbromsen av skivtyp ansätts av fjäderkraft och lossas hydrauliskt. Automatiskt växelsystem: Hög-Låg. Transporthastighet... Hög: 0 till 4,7 km/h Låg: 0 till 3,2 km/h Bom mm 150 mm Sticka mm 160 mm Skopa mm 140 mm Skopa (BE) mm 150 mm Maximal dragkraft... Stigningsförmåga kn 70 % (35 grader) kontinuerligt Hydraulcylindrar ZAXIS 890H Kvantitet Cylinderdiameter Kolvstångsdiameter Bom mm 140 mm Sticka mm 140 mm Skopa mm 130 mm Nivå mm 140 mm Tömning mm 80 mm LJUDNIVÅ Ljudnivå i förarhytt enligt ISO LpA 75 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 108 db(a) VOLYMUPPGIFTER Bränsletank ,0 liter Motorns kylvätska...124,0 liter Motorolja... 57,0 liter Pumpenhet...6,2 liter Svängenhet (varje sida)... 15,7 liter Drivmotor (var sida)... 19,0 liter Hydraulsystem ,0 liter Hydrauloljetank ,0 liter DEF/AdBlue -tank... 95,0 liter 20

21 VIKTER OCH MARKTRYCK Tjänstevikt och marktryck ZAXIS 890LCH Bomtyp Sticktyp Typ av bandplatta 8,4 m H 3,7 m H Dubbel Plattbredd Tjänstevikt Marktryck 650 mm kg 115 kpa 750 mm kg 101 kpa 900 mm kg 85 kpa Inklusive 3,5 m 3 bergskopa (ISO rågad) Bomtyp Sticktyp Typ av bandplatta 7,1 m BE 2,95 m BE Dubbel Plattbredd Tjänstevikt Marktryck 650 mm kg 116 kpa 750 mm kg 102 kpa 900 mm kg 86 kpa Inklusive 5,0 m 3 bergskopa (ISO rågad) Bomtyp Sticktyp Typ av bandplatta 7,1 m BE 3,7 m H Dubbel Plattbredd Tjänstevikt Marktryck 650 mm kg 115 kpa 750 mm kg 100 kpa 900 mm kg 84 kpa Inklusive 3,7 m 3 bergskopa (ISO rågad) ZAXIS 890LCR Bomtyp Sticktyp Typ av bandplatta Plattbredd Tjänstevikt Marktryck 7,1 m BER 2,95 m BER Dubbel 650 mm kg 118 kpa Inklusive 4,3 m 3 R-skopa (ISO rågad) Bomtyp Sticktyp Typ av bandplatta Plattbredd Tjänstevikt Marktryck 7,1 m BER 3,7 m R Dubbel 650 mm kg 117 kpa Inklusive 3,7 m 3 R-skopa (ISO rågad) Bomtyp Sticktyp Typ av bandplatta Plattbredd Tjänstevikt Marktryck 8,4 m R 3,7 m R Dubbel 650 mm kg 117 kpa Inklusive 3,5 m 3 R-skopa (ISO rågad) SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 890LCH/ZAXIS 890LCR Bomlängd Bom 7,1 m/bom 7,1 m BER Bom 8,4 m H / Bom 8,4 m R Sticklängd Sticka 2,95 m BE / Sticka 2,95 m BER Sticka 3,7 m H/Sticka 3,7 m R Sticka 3,7 m H/Sticka 3,7 m R Skopans brytkraft* ISO 472 kn 402 kn 402 kn Skopans brytkraft* SAE: 411 kn 359 kn 359 kn Stickans rivkraft* ISO 394 kn 324 kn 324 kn Stickans rivkraft * SAE 378 kn 316 kn 316 kn * Vid Power boost VIKTER OCH MARKTRYCK ZAXIS 890H Utrustad med 3,6 m 3 visirskopa (ISO rågad). Plattyp Plattbredd Tjänstevikt Marktryck Tvåkams bandplatta 650 mm kg 126 kpa (1,29 kgf/cm 2 ) Utrustad med 4,0 m 3 tippskopa (ISO rågad). Plattyp Plattbredd Tjänstevikt Marktryck Tvåkams bandplatta 650 mm kg 124 kpa (1,27 kgf/cm 2 ) 21

22 SPECIFIKATIONER MÅTT K E L D/D' F M O I G H J N A B C 22 ZAXIS 890LCH *2 ZAXIS 890LCR *3 A Avstånd mellan driv- och ledarhjul B Undervagnens längd *1 C Frigångshöjd under motvikt D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd *1 G Min. markfrigång H Spårvidd: utdragen/indragen 3 450/ /2 830 I Bandplattans bredd G 650 G 750 G 900 G 650 J Undervagnens bredd: utdragen/indragen 4 100/ / / /3 480 K Total bredd L Total längd M Bommens totalhöjd *1N Bandhöjd O Maskinens totalhöjd *1 Exklusive bandplattans kam *2 Utrustad med 8,4 m H-bom och 3,7 m H-sticka *3 Utrustad med 8,4 m R-bom och 3,7 m R-sticka G: Tvåkams bandplatta Bandtyp 650 mm; stenbrottsmark, torr flodstrand, jord 750 mm; medelfast mark, mjuk mark 900 mm; mjuk mark Djupskopor ISO rågad Kapacitet CECE-rågad Utan sidoskärare Bredd Med sidoskärare Ant. tänder Vikt ZAXIS 890LCH Bom 7,1 m BE Sticka 2,95 m BE Sticka 3,7 m H Rekommendation Bom 8,4 m H Sticka 3,7 m H ZAXIS 890LCR Bom 7,1 m BER Sticka 2,95 m BER Sticka 3,7 m R 2,9 m³ 2,6 m³ mm mm kg 3,5 m³ 3,1 m³ mm mm kg 4,5 m³ 3,9 m³ mm mm kg *1 3,5 m³ 3,1 m³ mm mm kg *1 3,7 m³ 3,2 m³ mm mm kg *1 4,3 m³ 3,8 m³ mm mm kg *1 5,0 m³ 4,4 m³ mm mm kg *2 3,5 m³ 3,1 m³ mm mm kg *2 3,7 m³ 3,2 m³ mm mm kg *2 4,3 m³ 3,8 m³ mm mm kg *3 1,9 m³ 1,7 m³ mm kg *3 2,2 m³ 2,0 m³ mm kg Rivartand kg *1 Bergskopa HD-service Lämplig för material med en densitet som är kg/m³ eller mindre. *2 R-skopa Ej tillgänglig *3 Rivare Enhet: mm Bom 8,4 m R Sticka 3,7 m R

23 SPECIFIKATIONER MÅTT K E L D/D' I G H J N F M A B C O ZAXIS 890H A Avstånd mellan driv- och ledarhjul B Undervagnens längd *1 C Frigångshöjd under motvikt Enhet: mm D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd *1 G Min. markfrigång 890 H Spårvidd: utdragen/indragen 3 450/2 830 I Bandplattans bredd G 650 J Undervagnens bredd: utdragen/indragen 4 100/3 480 K Total bredd L Total längd M Bommens totalhöjd *1N Bandhöjd O Maskinens totalhöjd *1 Exklusive bandplattans kam G: Tvåkams bandplatta HÖJDGRÄVNINGSREDSKAP Bom och sticka består av helsvetsade lådsektioner. Effektivitet, automatisk schaktnivå uppnås med enspaksmanövrering, eftersom parallellänksmekanismen håller skopans grävvinkel konstant och nivåcylinderkretsen håller skophöjden konstant. (Automatisk nivåmekanism) Höjdgrävningsskopa (ISO rågad) ZAXIS 890H Typ Kapacitet Bredd Ant. tänder Vikt Kommentarer Bottentipp 3,60 m mm kg Bergskopa 4,00 m mm kg Universalskopa Lutningstipp 4,00 m mm kg Bergskopa 4,40 m mm kg Universalskopa 23

24 SPECIFIKATIONER ARBETSOMRÅDE meter E C D D' Marknivå B B' F Bom 8,4 m H (R) + Sticka 3,7 m H (R) Bom 7,1 m BE (BER) + Sticka 3,7 m H (R) Bom 7,1 m BE (BER) + Sticka 2,95 m BE (BER) 2,5 m A' A meter Enhet: mm ZAXIS 890LCH/ZAXIS 890LCR Bom 7,1 m BE / Bom 7,1 m BER Bom 8,4 m H / Bom 8,4 m R Sticklängd Sticka 2,95 m BE / Sticka 2,95 m BER Sticka 3,7 m H/Sticka 3,7 m R Sticka 3,7 m H/Sticka 3,7 m R A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup (för 2,5 mm nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 24

25 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. C B A A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter. ZAXIS 890LCH Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Lastpunktens Räckvidd Vid max. räckvidd Villkor 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m höjd m meter Bom 7,1 m BE 7,5 * * * * ,9 Sticka 2,95 m BE 6,0 * * * * * * * ,5 Motvikt kg 4,5 * * * * * ,9 Band 650 mm 3,0 * * * * ,1 1,5 * * * * ,0 0 (Marknivå) * * * * ,7-1,5 * * * * * * ,1-3,0 * * * * * * * ,2-4,5 * * * * * * ,9 Bom 7,1 m BE 7,5 * * * * * * ,5 Sticka 3,7 m H 6,0 * * * * * ,1 Motvikt kg 4,5 * * * * * * * * * ,5 Band 650 mm 3,0 * * * * * * * ,6 1,5 * * * * * * * ,6 0 (Marknivå) * * * * ,3-1,5 * * * * ,7-3,0 * * * * * ,9-4,5 * * * * * * * ,7 Bom 8,4 m H 7,5 * * * * ,1 Sticka 3,7 m H 6,0 * * * * * ,9 Motvikt kg 4,5 * * * * * * * * * ,4 Band 650 mm 3,0 * * * * * * ,8 1,5 * * * * * ,9 0 (Marknivå) * * * * ,8-1,5 * * * * ,6-3,0 * * * * * ,1-4,5 * * * * ,4-6,0 * * * * ,4-7,5 * * * * * * * * ,9 Bom 8,4 m H 7,5 * * * * ,1 Sticka 3,7 m H 6,0 * * * * * ,9 Motvikt kg 4,5 * * * * * * * * * ,4 Band 900 mm 3,0 * * * * * * * ,8 1,5 * * * * * ,9 0 (Marknivå) * * * * ,8-1,5 * * * * ,6-3,0 * * * * * ,1-4,5 * * * * ,4-6,0 * * * * ,4-7,5 * * * * * * * * ,9 25

26 LYFTKAPACITET ZAXIS 890LCR Villkor Bom 7,1 m BER Sticka 2,95 m BER Motvikt kg Band 650 mm Bom 7,1 m BER Sticka 3,7 m R Motvikt kg Band 650 mm Bom 8,4 m R Sticka 3,7 m R Motvikt kg Band 650 mm Lastpunktens 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m Räckvidd Vid max. räckvidd höjd m meter 7,5 * * * * ,9 6,0 * * * * * * * ,5 4,5 * * * * * ,9 3,0 * * * * ,1 1,5 * * * * ,0 0 (Marknivå) * * * * ,7-1,5 * * * * * * ,1-3,0 * * * * * * * ,2-4,5 * * * * * * ,9 7,5 * * * * * * ,5 6,0 * * * * * * ,1 4,5 * * * * * * * * * ,5 3,0 * * * * * * * ,6 1,5 * * * * * * * ,6 0 (Marknivå) * * * * * ,3-1,5 * * * * ,7-3,0 * * * * * ,9-4,5 * * * * * * * * ,7 7,5 * * * * ,1 6,0 * * * * * ,9 4,5 * * * * * * * * * ,4 3,0 * * * * * * ,8 1,5 * * * * * ,9 0 (Marknivå) * * * * ,8-1,5 * * * * ,6-3,0 * * * * * ,1-4,5 * * * * ,4-6,0 * * * * ,4-7,5 * * * * * * * * ,9 26

27 TRANSPORT ÖVERDEL mm Total bredd: mm Vikt: kg mm MOTVIKT 720 mm Total höjd: mm mm Vikt: kg BASMASKIN (UTAN MOTVIKT) A Plattbredd A B C *1 Total bredd *2 Vikt C B 650 mm mm mm mm mm kg ZAXIS 890LCH 750 mm mm mm mm mm kg 900 mm mm mm mm mm kg ZAXIS 890LCR 650 mm mm mm mm mm kg BANDRAM *1 Utan avgaskanal *2 Undervagn indragen Plattbredd A B Total bredd Vikt B A 650 mm mm mm mm kg ZAXIS 890LCH 750 mm mm mm mm kg 900 mm mm mm mm kg ZAXIS 890LCR 650 mm mm mm mm kg BOM Bom A B Total bredd Vikt STICKA B A 7,1 m BE mm mm mm kg 8,4 m H mm mm mm kg 7,1 m BER mm mm mm kg 8,4 m R mm mm mm kg SKOPA B A Sticka A B Total bredd Vikt 2,95 m BE mm mm 850 mm kg 3,7 m H mm mm 820 mm kg 2,95 m BER mm mm 850 mm kg 3,7 m R mm mm 820 mm kg B A Skopa Total A B ISO rågad CECE-rågad bredd Vikt 2,9 m³ 2,6 m³ mm mm mm kg 3,5 m³ 3,1 m³ mm mm mm kg 4,5 m³ 3,9 m³ mm mm mm kg *1,*2 3,5 m³ 3,1 m³ mm mm mm * kg ( * kg) *1,*2 3,7 m³ 3,2 m³ mm mm mm * kg ( * kg) *1,*2 4,3 m³ 3,8 m³ mm mm mm * kg ( * kg) *1 5,0 m³ 4,4 m³ mm mm mm kg *1 Bergskopa *2 R-skopa BOMCYLINDRAR 850 kg X 2 Total höjd: 410 mm SLANG TILL BOMCYLINDRAR 9 kg X 2 / 13 kg X 2 VÄNSTER GÅNGRAMP Total höjd: 150 mm mm mm 515 mm mm FRAM 515 mm mm CENTER 515 mm mm 26 kg BAK 46 kg kg mm mm 27

28 SPECIFIKATIONER ARBETSOMRÅDE meter F G H Marknivå 2 3 E A 8 9 C B D meter Enhet: mm ZAXIS 890H Höjdgrävare Djupskopa A Minsta grävningsavstånd B Minsta avstånd schaktnivå C Avstånd schaktnivå D Max. räckvidd E Max. grävdjup F Max. grävhöjd G Max. tömningshöjd H Maximal öppningsbredd för skopa - Gräv kraft kn (kgf) 441 (45 000) 28

29 TRANSPORT ÖVERDEL mm Total bredd: mm Vikt: kg mm MOTVIKT 720 mm Total höjd: mm mm Vikt: kg BASMASKIN (UTAN MOTVIKT) A Plattbredd A B C *1 Total bredd *2 Vikt C B ZAXIS 890H 650 mm mm mm mm mm kg *1 Utan avgaskanal *2 Undervagn indragen BANDRAM B Plattbredd A B Total bredd Vikt ZAXIS 890H 650 mm mm mm mm kg A HÖJDGRÄVNINGSAGGREGAT B Skopkapacitet (ISO rågad) A B Total bredd Vikt 3,60 m mm mm mm kg 4,00 m mm mm mm kg A HÖJDGRÄVNINGSAGGREGAT (UTAN SKOPA) mm mm Total bredd: mm Vikt: kg HÖJDGRÄVNINGSSKOPA Skopkapacitet A B Vikt Typ B 3,60 m mm mm kg Bergskopa av visirtyp 4,00 m mm mm kg Universalskopa av visirtyp 4,00 m mm mm kg Bergskopa av tipptyp A 4,40 m mm mm kg Universalskopa av tipptyp BOMCYLINDRAR 700 kg X 2 Total höjd: 410 mm SLANG TILL BOMCYLINDRAR 9 kg X 2 / 13 kg X 2 VÄNSTER GÅNGRAMP Total höjd: 150 mm mm 515 mm mm FRAM 515 mm mm CENTER 515 mm mm 26 kg BAK 46 kg kg mm mm 29

30 UTRUSTNING : Standardutrustning : Extrautrustning : Ej tillgänglig MOTOR ZAXIS 890LCH ZAXIS 890LCR ZAXIS 890H** Avgasrening Dubbla luftrenarfilter Generator 50 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Inloppsfilter och påfyllningsförlängare för Urea/DEF/AdBlue -tank Urea/DEF/AdBlue -tank med ISO-magnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Dammskyddsnät Elektrisk matarpump Snabbkoppling motorolja Expansionstank Fläktskydd Bränslekylare Bränsleförfilter Ljudisolerat motorutrymme Underhållsfri förrenare Power mode-kontroll [H/P (Högeffekt) PWR (Effekt) ECO (Ekonomi)] Kylare, oljekylare och laddluftkylare Vattenavskiljare HYDRAULSYSTEM Auto power lyft Lågtryckssystem för bomsänk Ventilbord med tryckbegränsare Läckoljefilter Automatiskt varvtalsreglering Extra uttag ledigt på ventilbord Fullflödesfilter Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Snabbuppvärmningssystem för servokrets Dämpventil i servokretsen Sugfilter Redskapsläge FÖRARHYTT ZAXIS 890LCH ZAXIS 890LCR ZAXIS 890H** Ljudisolerad förarhytt med hög komfort AM/FM-radio Askkopp Automatstyrd luftkonditionering AUX-ingång och förvaring 24 V cigarettändare Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Nödhammare Konsol för brandsläckare Golvmatta Fotstöd Vindrutespolare Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad plan framruta i glas LED-innerbelysning med instegsljus OPG frontskydd enligt Nivå II Förarhytt enligt (ISO10262) Förarhytt med OPG toppskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Bakre konsol Rullbälte Radioantenn i gummi Stol: Luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin 2 högtalare 6 vätskefyllda elastiska hyttinfästningar 30 ** ZAXIS 890H Höjdgrävare Standard- och extrautrustning varierar beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information.

31 UTRUSTNING FLERFUNKTIONS- MONITOR Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCR-system Mätarvisning: vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, Urea/DEF/AdBlue -förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING 2 arbetsbelysningar på hytten 4 arbetsbelysningar på hytten 4 arbetsbelysningar ÖVERDEL Centralsmörjning (inte redskap och skoplänkage) Batterier 2 x 170 Ah Elektrisk och manuell batterifrånskiljare Handräcken på hyttens ovandel Motvikt kg Elektrisk tankningspump med överfyllnadsskydd och filter Elektrisk smörjspruta med slangrulle Bränslenivågivare Nivåmätare hydraulolja Stege Låsbart tanklock Låsbara maskinluckor Låsbar verktygslåda Plattformsräcke Backkamera Backspegel (höger och vänster sida) Gångramp (förarhyttsidan) Halkskydd och ledstänger Svängbroms Undre skyddsplåt 4,5 mm Universalutrymme ZAXIS 890LCH ZAXIS 890LCR ZAXIS 890H** UNDERREDE ZAXIS 890LCH ZAXIS 890LCR ZAXIS 890H** Påbultade drivhjul Heltäckande urspårningsskydd Förstärkta kedjelänkar med bulttätningar Band: 650 mm tvåkams Band: 750 mm tvåkams Band: 900 mm tvåkams Centrumplåt Körriktningsmarkering på bandramen Drivmotorskydd Parkeringsbroms Övre och undre rullar 4 förankringsöglor GRÄVAGGREGAT Sticka 2,95 m BE Sticka 3,7 m R Bom 7,1 m BE Bom 2,95 m BER Bom 7,1 m BER Bom 8,4 m H och sticka 3,7 m H Bom 8,4 m R och sticka 3,7 m R Skopa 3,5 m³ R (ISO rågad) (med dubbla sidoskär) Bergskopa 3,5 m³ (ISO rågad) (med dubbla sidoskär) Framdragna smörjpunkter Slangskydd för stickcylinder Slangskydd för bomcylinder Slangskydd för skopcylinder Förstärkning av sticktopp Smutstätning på alla skoptappar Flänsbult Förstärkt länk A Förstärkt länk B Visirskopa Skopa 4,0 m³ (ISO rågad) För allmän grävning Visirskopa Skopa 3,6 m³ (ISO rågad) För lastning av stor bergskross Djupskopa Skopa 4,4 m³ (ISO rågad) För allmän grävning Djupskopa Skopa 4,0 m³ (ISO rågad) För lastning av stor bergskross REDSKAP Tillbehör för hammare Tillbehör för hammare och sax Tillbehör för väljare med två hastigheter Rördragning, primärslänthydraulik Standard- och extrautrustning varierar beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system kan enbart minska risken för stöld. ÖVRIGT Global e-service Informationsdator Verktygssats standard Stöldskyddssystem* 31

32 Innan maskinen, inklusive maskinkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Dessa specifikationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV381EU Tryckt i Europa
