HYDRAULISK GRÄVMASKIN Modell: ZX29U-3 Nominell motoreffekt: 19,7 kw (26,4 HP) Arbetsvikt: kg Djupskopa: 0,08 m 3

Transkript

1 ZAXIS-3-serien kompaktversion HYDRAULISK GRÄVMASKIN Modell: ZX29U-3 Nominell motoreffekt: 19,7 kw (26,4 HP) Arbetsvikt: kg Djupskopa: 0,08 m 3

2 Hitachi har gjort konstruktionsförbättringar för olika arbetsbehov Hitachis nya ZAXIS-U3-serie har en mängd finesser och en stark stomme för ökad hållbarhet och produktivitet. Högre produktivitet (Sida 4) Den nya motorn ger mer effekt och högre arbetseffektivitet. Eco Zone, en ny funktionalitet, ökar bränsleeffektiviteten. Mjuka kombinerade rörelser för hög produktion. Den extra motvikten finns som standard för ökad stabilitet när man använder ett långt eller speciellt aggregat*. *Extra rördragning finns också som standard. Bättre hållbarhet (Sida 5) Skyddet på bomcylindern är vinklat för ytterligare styrka, och skyddar bomcylindern från skada. Den lådformade bladkonstruktionen används, och stickcylinderfästet och bommens övre fäste är förstärkta. * Skyddstak med 4 stolpar fi nns som tillval. 2

3 Bakre svängradie: 865 mm Modell: ZX29U-3 Nominell motoreffekt: 19,7 kw (26,4 HP) Arbetsvikt: kg Djupskopa: 0,08 m 3 Sticker ut utanför banden högst: 90 mm Kompakt förarplats med kort bakdel Den kompakta korta bakdelen ger gott om svängutrymme i trånga utrymmen. Ökad förarkomfort (Sida 6) Högt ryggstöd (hytt). Spak med kort slaglängd för långa sammanhängande pass utan att du tröttas ut. Mer underhållsvänlig (Sida 7) Centraliserade servicepunkter förenklar dagligt underhåll och service. Delade hydraulslangar kan kopplas ifrån vid botten och vid bommens bakdel för snabbt byte. Kylflänsarna på kylaren och oljekylaren förhindrar smutsansamling och förenklar rengöring. Ökad säkerhet (Sida 7) Den neutrala motorstartmekanismen gör det möjligt för motorn att starta endast när säkerhetsspaken är i låst position. ROPS/TOPS-hytt och skyddstak. OBS: Några av bilderna i denna broschyr visar en förarlös maskin med arbetsredskap i arbetsställning. Bilderna har tagits för att visa upp maskinen och den användning som visas rekommenderas inte för normal användning. 3

4 Ökad produktivitet Den nya motorn tillsammans med det nya hydraulsystemet bidrar till ökad produktion med mindre bränsleförbrukning. Eco Zone är en ny bränslesnål funktion. Ny motor som uppfyller avgasemissionskraven inom EU för Steg III A Eco-zon Den nya motorn kombinerad med det nya hydraulsystemet ökar effekten och arbetseffektiviteten. Eco Zone minskar bränsleförbrukningen samtidigt som produktionen ökar. Det beprövade 3-pumphydraulsystemet ger mjuka kombinerade rörelser för ökad produktion. Vid höga körhastigheter minskar körhastigheten automatiskt vid högre belastning, exempelvis vid styrning, och återupptas när lasten sedan minskar. Växlingen mellan hög/låg hastighet är också mjuk. Den extra motvikten finns som standard för ökad stabilitet när man använder ett långt eller speciellt aggregat. Extra motvikt 4

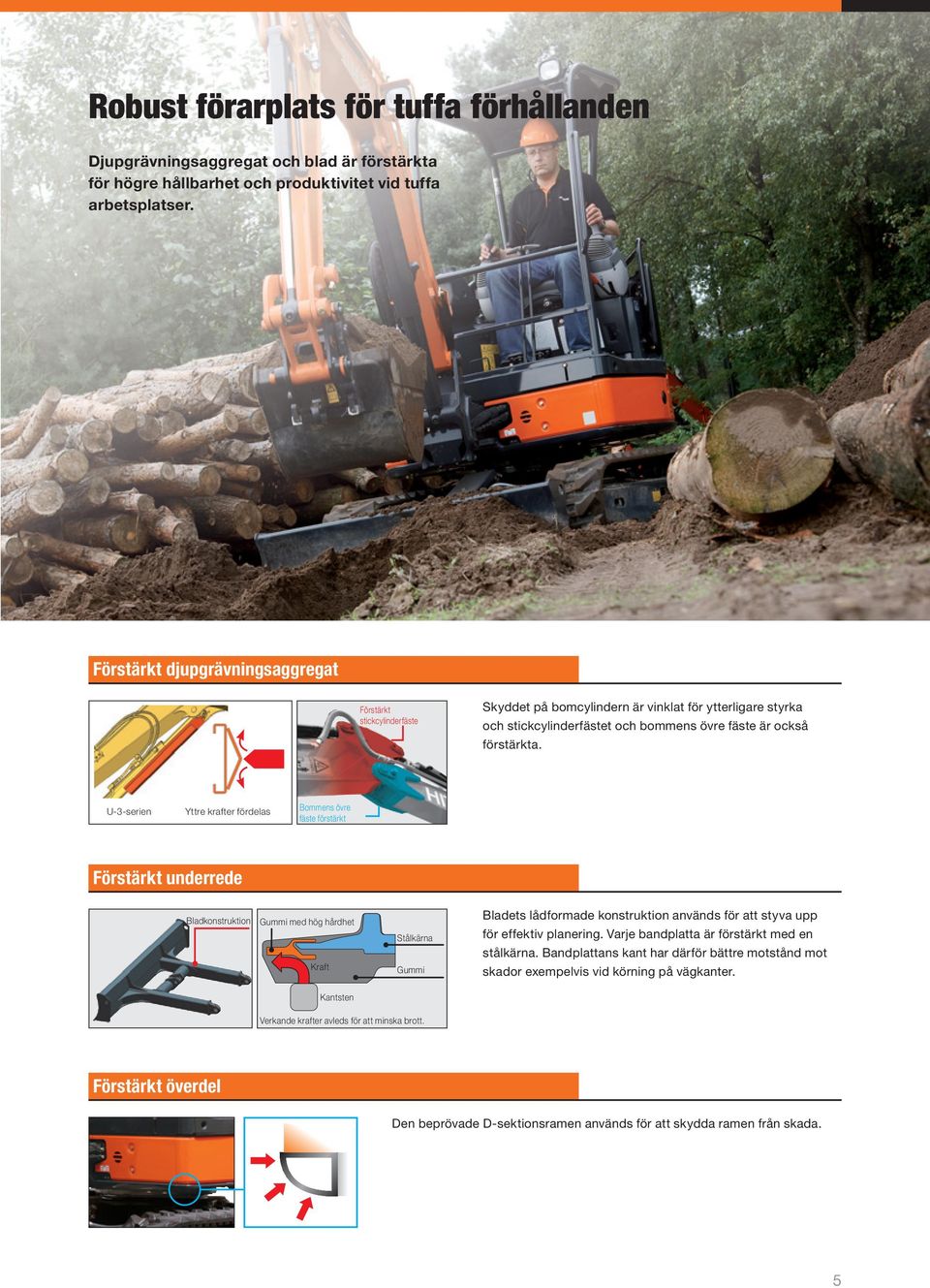

5 Robust förarplats för tuffa förhållanden Djupgrävningsaggregat och blad är förstärkta för högre hållbarhet och produktivitet vid tuffa arbetsplatser. Förstärkt djupgrävningsaggregat Förstärkt stickcylinderfäste Skyddet på bomcylindern är vinklat för ytterligare styrka och stickcylinderfästet och bommens övre fäste är också förstärkta. U-3-serien Yttre krafter fördelas Bommens övre fäste förstärkt Förstärkt underrede Bladkonstruktion Gummi med hög hårdhet Kraft Stålkärna Gummi Bladets lådformade konstruktion används för att styva upp för effektiv planering. Varje bandplatta är förstärkt med en stålkärna. Bandplattans kant har därför bättre motstånd mot skador exempelvis vid körning på vägkanter. Kantsten Verkande krafter avleds för att minska brott. Förstärkt överdel Den beprövade D-sektionsramen används för att skydda ramen från skada. 5

6 Förbättrad förarkomfort Det höga ryggstödet och spakarna med korta slag är standard för att öka förarens komfort. Skyddstak Stötdämpande gummi Förarens komfort ökas ytterligare med en rad avancerade konstruktioner: klar färgsättning i hytten, högt ryggstöd, spakar med korta slag, armstöd, rullbälte, luftkonditionering, AM/FMradio och skyddstak. Själva hytten vilar på fyra stötdämpande gummiinfästningar för behaglig körning. Spak med kort slag Armstöd 6

7 Enkelt underhåll och enkla säkerhetsfunktioner Hitachis konstruktionserfarenhet bidrar till mindre kontroller före start, förkortad rengöringstid och förenklat dagligt underhåll. Enkelt och smart underhåll Delade hydraulslangar Motorkåpan kan skjutas upp och ner för enkel service i trånga utrymmen. Hyttgolvet kan lutas upp till 50 för att det ska vara enkelt att komma åt golvets undersida och bakdelen av motorn. Vågformade flänsar på kylaren och oljekylaren förhindrar dammansamling och förenklar rengöring. Delade hydraulslangar kan kopplas ifrån vid botten och vid bommens bakdel för snabbt byte om en slang brister. Obs! Vid daglig skötsel behöver hytten inte fällas upp. 50 Säkerhet När säkerhetsspaken är i övre läge kan man låsa sväng, transport och bladrörelsen, så att oönskade maskinrörelser förhindras på grund av oavsiktlig spakhantering. Det neutrala motorstartsystemet gör det möjligt för motorn att starta endast när säkerhetsspaken är i låst position. Dessutom finns parkeringsbromsar för sväng och körning som standardutrustning så att arbete i sluttningar blir enkel. Hytten som är i världsklass uppfyller kraven i ROPS-, TOPS- och OPG (Top guard, nivå 1)-standarderna används för att skydda föraren. ROPS: Roll-Over Protection Structure TOPS: Tip-Over Protection Structure OPG: Operator Protective Guards ROPS/OPG-hytt (med takskydd). 7

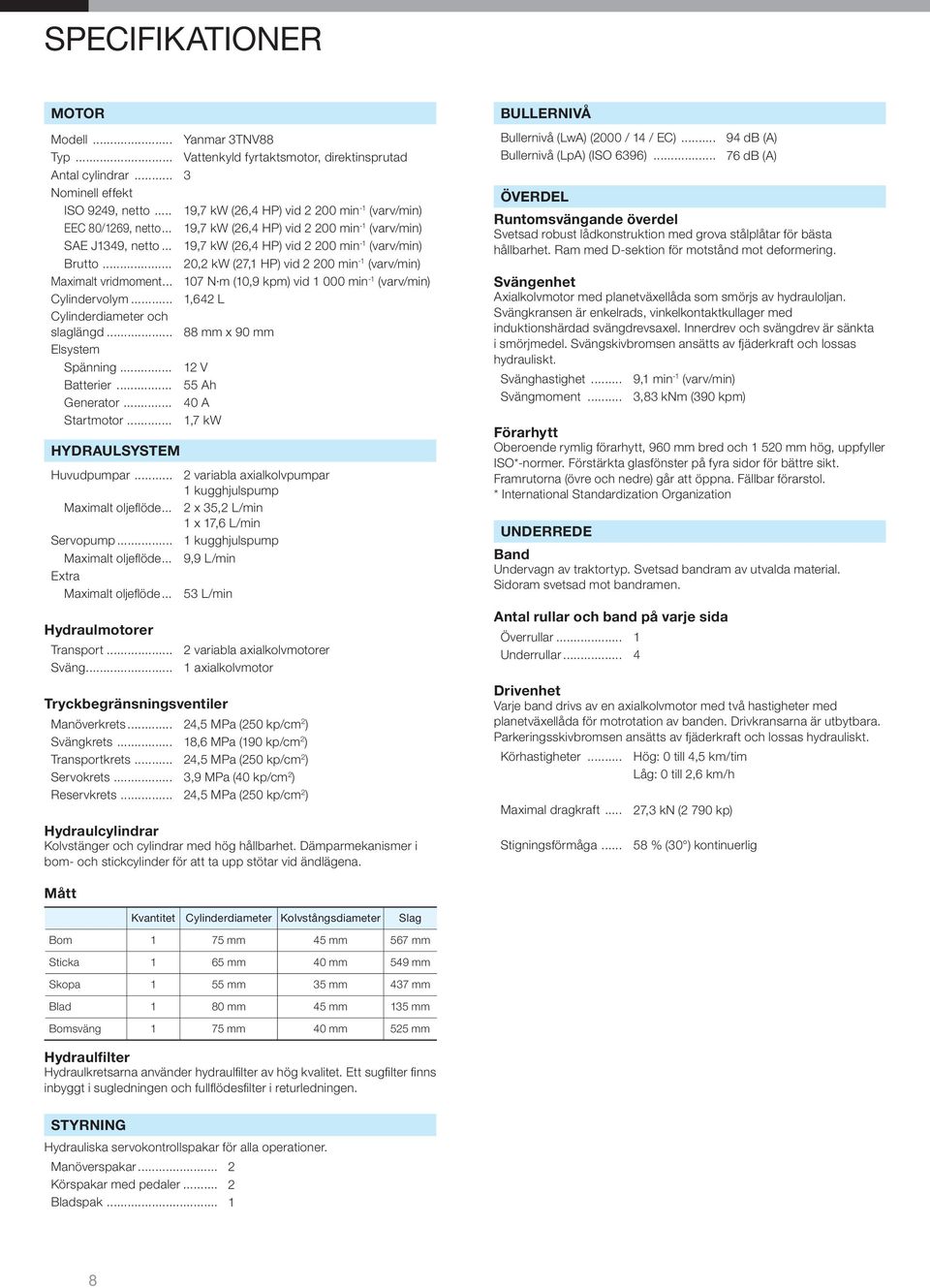

8 SPECIFIKATIONER MOTOR Modell... Yanmar 3TNV88 Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Antal cylindrar... 3 Nominell effekt ISO 9249, netto... 19,7 kw (26,4 HP) vid min -1 (varv/min) EEC 80/1269, netto... 19,7 kw (26,4 HP) vid min -1 (varv/min) SAE J1349, netto... 19,7 kw (26,4 HP) vid min -1 (varv/min) Brutto... 20,2 kw (27,1 HP) vid min -1 (varv/min) Maximalt vridmoment N m (10,9 kpm) vid min -1 (varv/min) Cylindervolym... 1,642 L Cylinderdia och slaglängd mm x 90 mm Elsystem Spänning V Batterier Ah Generator A Startmotor... 1,7 kw HYDRAULSYSTEM Huvudpumpar... 2 variabla axialkolvpumpar 1 kugghjulspump Maximalt oljefl öde... 2 x 35,2 L/min 1 x 17,6 L/min Servopump... 1 kugghjulspump Maximalt oljefl öde... 9,9 L/min Extra Maximalt oljefl öde L/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler 2 variabla axialkolvmotorer 1 axialkolvmotor Manöverkrets... 24,5 MPa (250 kp/cm 2 ) Svängkrets... 18,6 MPa (190 kp/cm 2 ) Transportkrets... 24,5 MPa (250 kp/cm 2 ) Servokrets... 3,9 MPa (40 kp/cm 2 ) Reservkrets... 24,5 MPa (250 kp/cm 2 ) Hydraulcylindrar Kolvstänger och cylindrar med hög hållbarhet. Dämparmekanismer i bom- och stickcylinder för att ta upp stötar vid ändlägena. BULLERNIVÅ Bullernivå (LwA) (2000 / 14 / EC)... Bullernivå (LpA) (ISO 6396) db (A) 76 db (A) ÖVERDEL Runtomsvängande överdel Svetsad robust lådkonstruktion med grova stålplåtar för bästa hållbarhet. Ram med D-sektion för motstånd mot deformering. Svängenhet Axialkolvmotor med planetväxellåda som smörjs av hydrauloljan. Svängkransen är enkelrads, vinkelkontaktkullager med induktionshärdad svängdrevsaxel. Innerdrev och svängdrev är sänkta i smörjmedel. Svängskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 9,1 min -1 (varv/min) Svängmoment... 3,83 knm (390 kpm) Förarhytt Oberoende rymlig förarhytt, 960 mm bred och mm hög, uppfyller ISO*-normer. Förstärkta glasfönster på fyra sidor för bättre sikt. Framrutorna (övre och nedre) går att öppna. Fällbar förarstol. * International Standardization Organization UNDERREDE Band Undervagn av traktortyp. Svetsad bandram av utvalda material. Sidoram svetsad mot bandramen. Antal rullar och band på varje sida Överrullar... 1 Underrullar... 4 Drivenhet Varje band drivs av en axialkolvmotor med två hastigheter med planetväxellåda för motrotation av banden. Drivkransarna är utbytbara. Parkeringsskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Körhastigheter... Hög: 0 till 4,5 km/tim Låg: 0 till 2,6 km/h Maximal dragkraft... Stigningsförmåga... 27,3 kn (2 790 kp) 58 % (30 ) kontinuerlig Mått Kvantitet Cylinderdia Kolvstångsdia Slag Bom 1 75 mm 45 mm 567 mm Sticka 1 65 mm 40 mm 549 mm Skopa 1 55 mm 35 mm 437 mm Blad 1 80 mm 45 mm 135 mm Bomsväng 1 75 mm 40 mm 525 mm Hydraulfilter Hydraulkretsarna använder hydraulfi lter av hög kvalitet. Ett sugfi lter fi nns inbyggt i sugledningen och fullfl ödesfi lter i returledningen. STYRNING Hydrauliska servokontrollspakar för alla operationer. Manöverspakar... 2 Körspakar med pedaler... 2 Bladspak

9 VIKTER OCH MARKTRYCK Försedd med en 2,10 m bom, 1,47 m sticka och 0,08 m 3 skopa (ISO rågad), 300 mm band av gummi. Hyttyp Arbetsvikt Marktryck Skyddstak med 4 stolpar kg 30 kpa (0,31 kp/cm 2 ) Förarhytt kg 32 kpa (0,33 kp/cm 2 ) * (Arbetsvikt med 0,08 m 3 skopa, fullt utrustad, +80 kg förare ISO 6016). VOLYMUPPGIFTER Bränsletank... 40,0 L Motorns kylarvätska... 5,0 L Motorolja... 7,2 L Drivenhet (varje sida)... 0,6 L Hydraulsystem... 56,0 L Hydrauloljetank... 32,0 L DJUPGRÄVNINGSAGGREGAT Bom och sticka består av svetsade lådsektioner. 2,10 m bom, 1,47 m och 1,17 m stickor fi nns att få. Skopa Kapacitet ISO rågad Bredd utan sidoskärare Vikt 0,08 m mm 61 kg 9

10 SPECIFIKATIONER MÅTT E L D/D F M O N G Q C I A H J/K P B Modellkod ZX29U-3 1,17 m sticka 1,47 m sticka Skyddstak Förarhytt Skyddstak Förarhytt A Avstånd mellan driv- och ledarehjul (1 450) (1 450) B Underredets längd (1 920) (1 920) * C Frigångshöjd under motvikt 550 (540) 550 (540) D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd (2 450) (2 490) (2 450) (2 490) * G Min. markfrigång 320 (310) 320 (310) H Spårvidd I Bandplattans bredd J Underredets bredd K Total bredd L Total längd M Total höjd på bommen N Bandhöjd 480 (475) 480 (475) O Höjd på motorhuv (1 410) (1 410) P Horisontellt avstånd till blad Q Bladhöjd Data i ( ) är mått på bandplatta. Bilden visar ZX29U-3 utrustad med 1,17 sticka, 0,08 m 3 skopa, och 300 mm band av gummi. ARBETSOMRÅDE Enhet: mm Enhet: mm C B D F A H I E G Marknivå J J 100 mm Modellkod ZX29U-3 1,17 m sticka 1,47 m sticka Skyddstak Förarhytt Skyddstak Förarhytt A Max. räckvidd B Max. grävdjup C Max. grävhöjd D Max. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup G Arbetsradie vid min. svängradie (max. svängvinkel på bommen) H Högsta position på bladets botten (Ovanför marknivå) 360 I Lägsta position på bladets botten ovanför marknivå 315 J/J Offsetavstånd 605 / / / / 700 Skopans grävkraft ISO: PCSA kn (kp) 22,6 (2 300) 22,6 (2 300) Skopans grävkraft SAE kn (kp) 18,6 (1 900) 18,6 (1 900) Stickans rivkraft ISO: PCSA kn (kp) 15,5 (1 580) 13,4 (1 370) Stickans rivkraft SAE kn (kp) 14,3 (1 460) 12,5 (1 280) Bilden visar ZX29U-3 utrustad med 1,17 sticka, 0,08 m 3 skopa, och 300 mm band av gummi. 10

11 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. En stjärna (*) indikerar last begränsad av hydraulisk kapacitet. C B A A: B: C: Lyftkapacitet ZX29U-3 Skyddstaksversion, blad över marken, 1,17 m sticka Tvärs larv eller 360 grader Längs larv Enhet: kg Band av gummi 300 mm 2,0 m 0,50 0,57 0,33 0,38 3,89 1,0 m 0,47 0,54 0,31 0,35 0,31 0,35 4,03 0 (Marknivå) 0,81 0,96 0,45 0,52 0,32 0,36 3,86-1,0 m *1,77 *1,77 0,82 0,97 0,45 0,52 0,40 0,46 3,29 Band av gummi 300 mm Extra motvikt 190 kg 2,0 m 0,59 0,66 0,40 0,44 3,89 1,0 m 0,56 0,63 0,37 0,42 0,37 0,41 4,03 0 (Marknivå) 0,96 1,13 0,54 0,61 0,39 0,43 3,86-1,0 m *1,77 *1,77 0,97 1,14 0,54 0,61 0,48 0,54 3,29 ZX29U-3 Skyddstaksversion, blad på marken, 1,17 m sticka Enhet: kg Band av gummi 300 mm 2,0 m 0,50 *0,82 0,33 *0,60 3,89 1,0 m 0,47 *1,09 0,31 *0,76 0,31 *0,63 4,03 0 (Marknivå) 0,81 *1,58 0,45 *1,24 0,32 *0,76 3,86-1,0 m *1,77 *1,77 0,82 *1,96 0,45 *1,10 0,40 *0,91 3,29 Band av gummi 300 mm Extra motvikt 190 kg 2,0 m 0,59 *0,82 0,40 *0,60 3,89 1,0 m 0,56 *1,09 0,37 *0,76 0,37 *0,63 4,03 0 (Marknivå) 0,96 *1,58 0,54 *1,24 0,39 *0,76 3,86-1,0 m *1,77 *1,77 0,97 *1,96 0,54 *1,10 0,48 *0,91 3,29 ZX29U-3 Hyttversion, blad över marken, 1,47 m sticka Enhet: kg Band av gummi 300 mm 2,0 m 0,54 0,61 0,34 0,38 0,32 0,36 4,15 1,0 m 0,50 0,57 0,33 0,37 0,30 0,33 4,29 0 (Marknivå) 0,85 1,01 0,48 0,54 0,32 0,36 0,31 0,35 4,12-1,0 m *1,46 *1,46 0,86 1,01 0,47 0,54 0,37 0,42 3,61-2,0 m 0,89 1,05 0,66 0,76 2,45 Band av gummi 300 mm Extra motvikt 190 kg 2,0 m 0,62 *0,70 0,40 0,45 0,38 0,42 4,15 1,0 m 0,59 0,67 0,39 0,44 0,35 0,39 4,29 0 (Marknivå) 1,00 1,18 0,56 0,64 0,38 0,43 0,37 0,41 4,12-1,0 m *1,46 *1,46 1,01 1,18 0,56 0,63 0,44 0,49 3,61-2,0 m 1,04 1,22 0,77 0,89 2,45 ZX29U-3 Hyttversion, blad på marken, 1,47 m sticka Enhet: kg Band av gummi 300 mm 2,0 m 0,54 *0,70 0,34 *0,69 0,32 *0,52 4,15 1,0 m 0,50 *0,99 0,33 *0,77 0,30 *0,55 4,29 0 (Marknivå) 0,85 *1,66 0,48 *1,20 0,32 *0,83 0,31 *0,66 4,12-1,0 m *1,46 *1,46 0,86 *2,13 0,47 *1,17 0,37 *0,86 3,61-2,0 m 0,89 *1,27 0,66 *0,90 2,45 Band av gummi 300 mm Extra motvikt 190 kg 2,0 m 0,62 *0,70 0,40 *0,69 0,38 *0,52 4,15 1,0 m 0,59 *0,99 0,39 *0,77 0,35 *0,55 4,29 0 (Marknivå) 1,00 *1,66 0,56 *1,20 0,38 *0,83 0,37 *0,66 4,12-1,0 m *1,46 *1,46 1,01 *2,13 0,56 *1,17 0,44 *0,86 3,61-2,0 m 1,04 *1,27 0,77 *0,90 2,45 11

12 UTRUSTNING STANDARDUTRUSTNING Standardutrustningen kan variera beroende på land. Välkommen att kontakta din Hitachi-försäljare för ytterligare information. MOTOR Vattenavskiljare för motorns bränslesystem Kylarreservtank Elektrisk bränslematningspump Motoroljefi lter av patronfi ltertyp Bränslefi lter HYDRAULSYSTEM Hydrauliska servokontrollspakar Avstängningsspak för servokontroll med system för neutral motorstart Svängbroms Färdparkeringsbroms Transportsystem med två hastigheter Insugsfi lter Fullfl ödesfi lter Servofi lter Ventil för extra rördragning FÖRARHYTT ROPS/OPG hytt Luftkonditionering AM/FM-radio Vindrutespolare Defroster Fällbar förarstol Fjäderupphängd stol Indragbart säkerhetsbälte Armstöd Strömuttag Vindrutetorkare Mugghållare Elektriskt signalhorn Cigarrettändare Golvmatta Antiglidplatta Askkopp ÖVERDEL Extra motvikt 190 kg Verktygslåda Backspegel (med hytt) UNDERREDE 300 mm band av gummi GRÄVAGGREGAT HN-bussning 1,47 m sticka Extra rördragningar EXTRAUTRUSTNING Extrautrustning kan variera beroende på land. Vänligen kontakta din Hitachi-försäljare för ytterligare information. SKYDDSTAK MED 4 STOLPAR ROPS/OPG skyddstak Fällbar förarstol Fjäderupphängd stol Indragbart säkerhetsbälte Armstöd Strömuttag Mugghållare Elektriskt signalhorn Cigarrettändare Golvmatta ÖVERDEL Servoackumulator Stöldskyddssystem Multifunktionsspak (omkopplare med 3 lägen) UNDERREDE 300 mm larvplattor 300 mm plattor av gummi GRÄVAGGREGAT 1,17 m sticka Dessa specifi kationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV148EU Printed in the Netherlands
