1 More care. Built in. VOLVO COMPACT GRÄVMASKIN ECR28, ECR38

2 ENASTÅENDE KOMFORT INOM RÄCKHÅLL. Gör långa arbetsdagar kortare. Prova Volvos nya modeller ECR28 och ECR38. Grävmaskiner med kort svängradie som verkligen är speciella. De kan svänga inom sin egen bandbredd - idealiskt för trånga arbetsplatser. Båda modellerna har en överbyggnad med kort svängradie så att motvikten ryms inom bandbredden. Det gör det möjligt att arbeta i trånga utrymmen utan risk för att motvikten ska träffa väggar eller hinder, vilket självfallet ger bättre säkerhet på trånga arbetsplatser. Den rymliga hytten är utrustad med brett golv som är fritt från föremål och komfortsäte med många inställningsmöjligheter, högt ryggstöd och armstöd som gör arbetet mindre ansträngande. Sikten är enastående tack vare stora glasytor på alla fyra sidor, smala hyttstolpar, bred vindruta och kompakt motorhuv. Utvändiga backspeglar ger förbättrad sikt och säkerhet. Instrumentpanelen har kontrollampor och mätare inom förarens synfält så att han enkelt kan hålla ett öga på maskinens nyckelfunktioner. Båda maskinerna är utrustade med greppvänliga och följsamma manöverspakar som ger exakta rörelser och gör arbetet mindre ansträngande. På höger manöverspak finns det dessutom en rullknapp som gör att du kan styra redskapskretsen med fingertopparna, vilket ger bättre kontroll av redskapen. En knapp på manöverspakens framsida låter dig skicka maxflöde till redskap som slagspett, vilket förbättrar produktiviteten. Volvo ECR28 och ECR38 är konstruerade för låga bullernivåer, både i och utanför hytten. Hytten är monterad på gummiupphängningar för att minska vibrationerna och har högeffektivt ljudisolerande skum som isolerar den mot buller. Dessutom har den nya generationen tysta Volvo-motorer ett ytterst effektivt avgassystem. Den låga bullernivån bidrar till att göra arbetet mindre ansträngande och öka produktiviteten. Kort bakre svängradie ger bästa möjliga manövrerbarhet. Rymlig hytt bidrar till att öka produktiviteten. 2 Bred hytt med gott om plats för benen för bättre komfort.

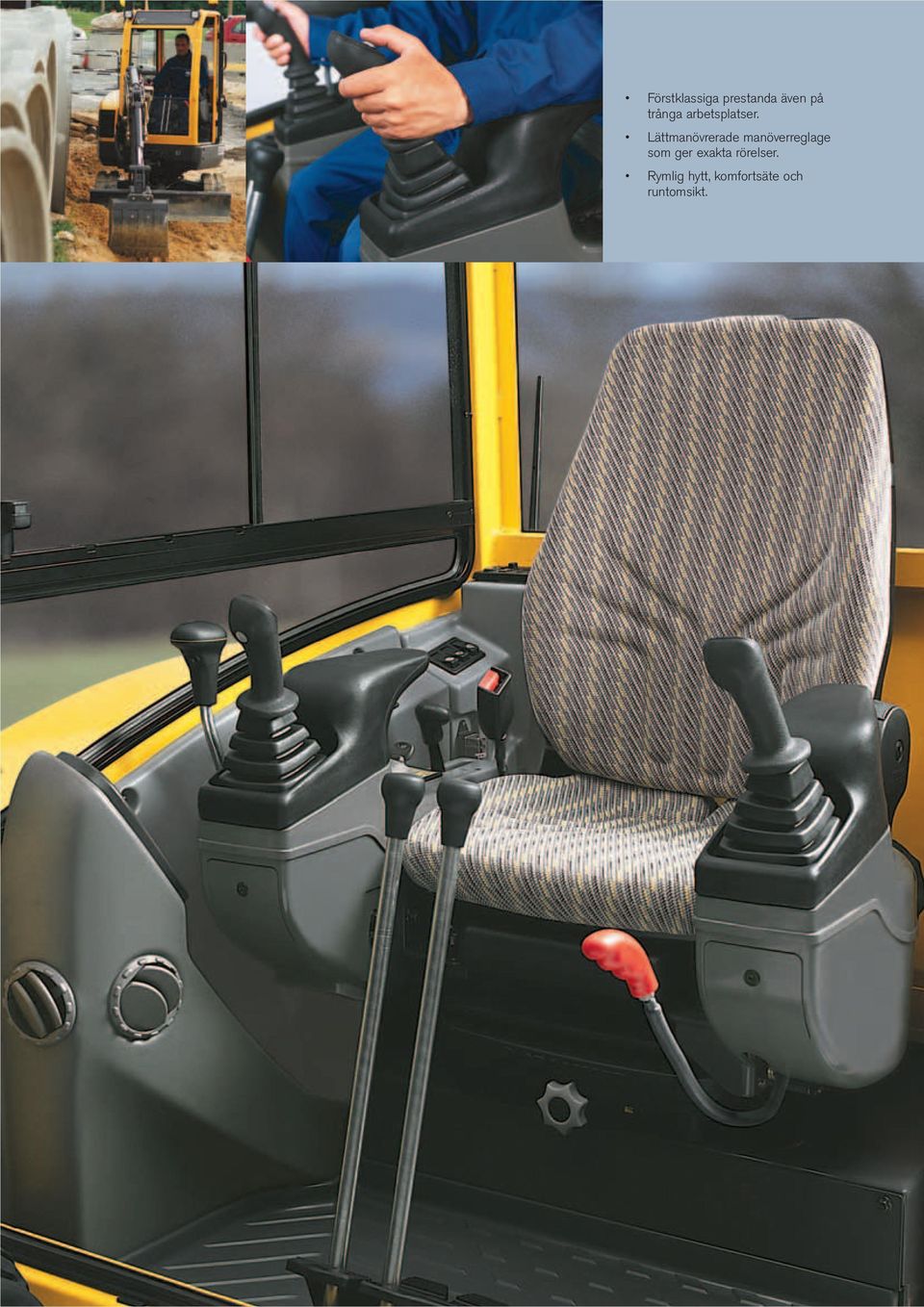

3 Förstklassiga prestanda även på trånga arbetsplatser. Lättmanövrerade manöverreglage som ger exakta rörelser. Rymlig hytt, komfortsäte och runtomsikt. ECR28_S_02 ECR28_38_T_04

4 ENASTÅENDE PRESTANDA OCH MILJÖHÄNSYN. Volvos grävmaskiner med kort svängradie, ECR28 och ECR38, kompromissar inte med prestanda. Båda modellerna erbjuder samma miljöhänsyn och respekt för miljön som du kan förvänta dig av varje Volvoprodukt. Modellerna ECR28 och ECR38 har kort svängradie, vilket gör dem perfekta för arbete på trånga arbetsplatser. Högre produktivitet ger en maskin som klarar mer och förbättrad säkerhet. Båda maskinerna är utrustade med den nya generationen av Volvos dieselmotorer som ger överlägsna prestanda. ECR38-modellen har dessutom direktinsprutning för snabb och effektiv blandning av bränsle och luft. Båda modellerna har låga avgasutsläpp som uppfyller de strängaste lagkrav. För att effektivisera arbetet är ECR28 och ECR38 utrustade med ett system för automatisk tomgång som sänker motorvarvet till tomgång om manöverreglagen inte rörs under minst fem sekunder. Motorn återgår till det förvalda varvtalet så snart föraren använder något manöverreglage. Systemet kan kopplas ur om man behöver värma upp motorn. Fingertoppsmanövreringen av redskapen gör att föraren fortlöpande kan reglera flödet till redskapet för större precision. Lastkännande hydraulik är den bästa teknik som finns tillgänglig och är både enkel och effektiv. Hydraulrörelsernas hastighet beror endast på de servoassisterade manöverspakarnas läge. Oavsett last eller antal samtidiga cylinderrörelser, och ger omedelbart just den kraft som behövs. Smidiga och exakta rörelser har blivit verklighet. Föraren kan köra maskinen framåt eller bakåt samtidigt som han fortsätter att gräva, vilket är viktigt vid planering och vid arbete i trånga utrymmen. ECR28 och ECR38 kan också skryta med imponerande bryt- och grävkrafter, som gör att de klarar de allra mest påfrestande arbetsförhållanden. Ny Volvomotor ger överlägsna prestanda. Automatisk tomgång ger lägre bränsle- förbrukning och mindre buller. 4 Imponerande bryt- och grävkrafter.

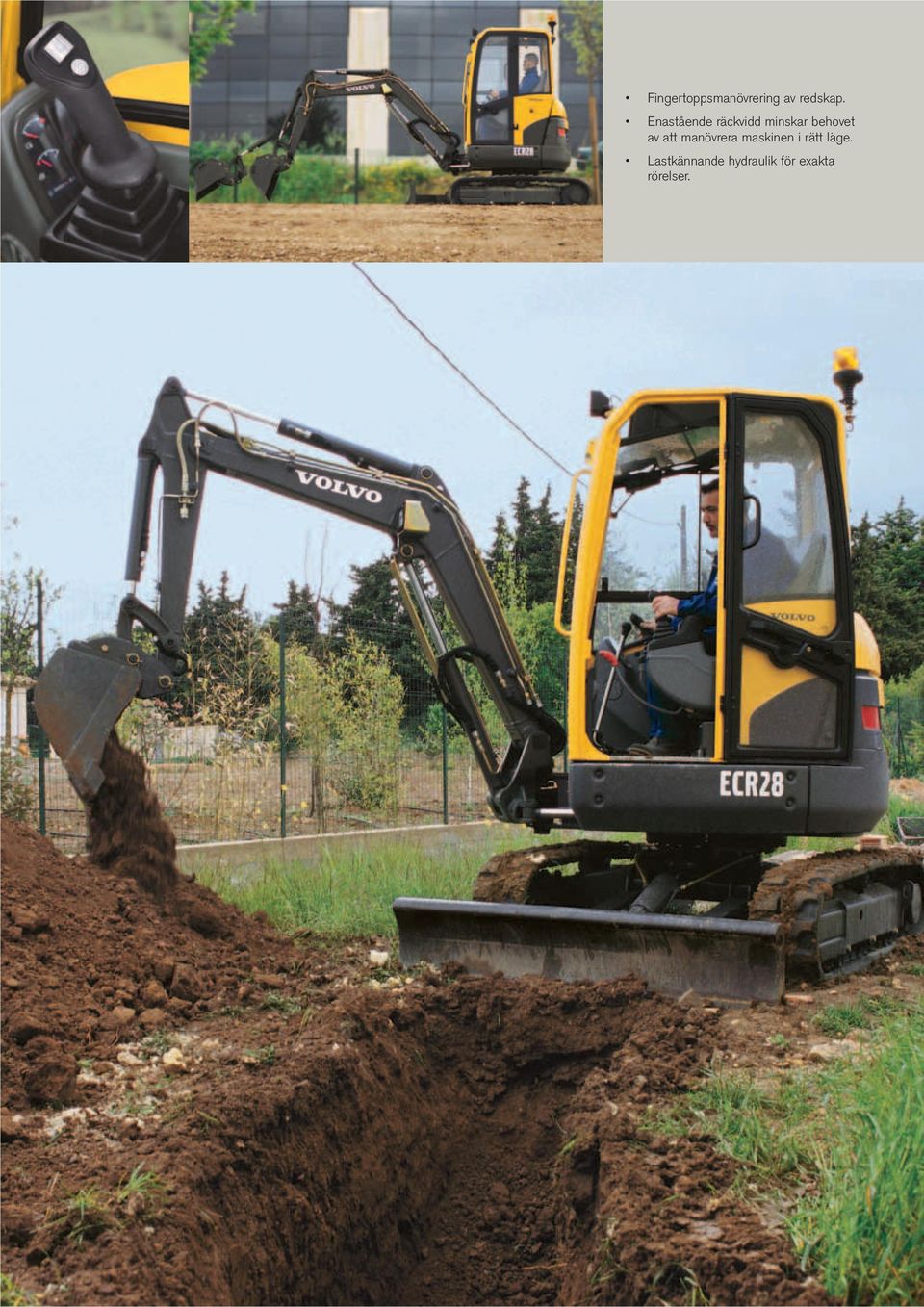

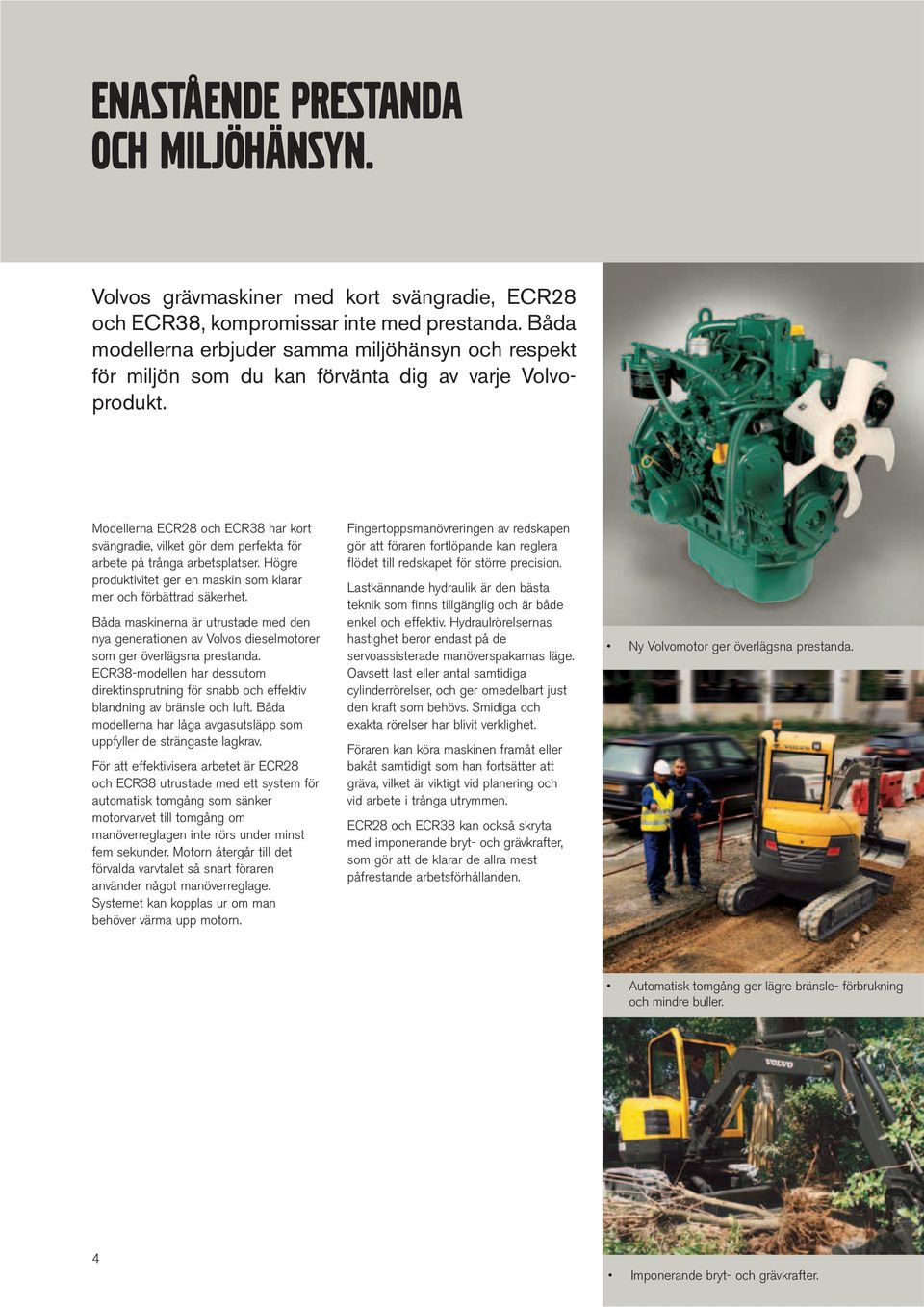

5 Fingertoppsmanövrering av redskap. Enastående räckvidd minskar behovet av att manövrera maskinen i rätt läge. Lastkännande hydraulik för exakta rörelser.

6 BESTÅENDE KVALITET SOM SKYDDAR BÅDE MÄNNISKA OCH MASKIN. Volvos ECRserie är byggd för att vara hållbar, in i minsta detalj. De kommer att hålla i åratal och ändå behålla ett högt återförsäljningsvärde. Säkerheten är inbyggd, för att skydda både föraren och de som arbetar i maskinens närhet. För att ge dem lång produktiv livslängd är det dessutom enkelt att utföra service på dem. Motorn är placerad på maskinens sida och den stora, vidöppnande luckan ger fullständigt obehindrad åtkomst till alla servicepunkter för rutinunderhåll, inklusive filter och vätskenivåer. Säkringarna har samlats i motorrummet och skyddas av en damm- och fuktsäker dosa som gör det enkelt att komma åt dem. Maskinerna har många kvalitetsegenskaper som ger dem lång livslängd, så skyddas, till exempel, skopcylinderns slangar på skaftets insida. Hydraulkopplingarnas O-ringar av glidringstyp ger läckagefria anslutningar. O-ringarna klarar trycktoppar, vibrationer och vridningar. Vattentäta kabelhylsor och anslutningar uppfyller högt ställda krav och skyddar kablarna från den hårda arbetsmiljön. Hyttdörren kan spärras i öppet läge och skyddas av chassits hela bredd för att förhindra skador. I likhet med alla Volvoprodukter erbjuder maskinerna det bästa som finns i säkerhetsväg för att skydda föraren. För att förhindra skador levereras Volvos grävmaskiner som standard med en överbyggnad som uppfyller kraven i FOPS 1, ROPS och TOPS för att skydda mot fallande föremål, överrullning eller vältning. Föraren hålls kvar i sätet av säkerhetsbältet (standardutrustning). Instrumentpanelen sitter där det är lätt för föraren att se den, vilket gör effektiv körning till verklighet. Ännu ett exempel på hur Volvo uppmärksammar varje detalj i konstruktionen. Den laminerade vindrutan är tillverkad i två delar av glas med ett genomskinligt plastskikt mellan dem. Vindrutan förblir i ett stycke om den skulle gå sönder. För att minska risken för olyckor när föraren kliver i eller ur hytten låses maskinens samtliga manöverreglage när konsolen lyfts upp. Öppen dörr skyddas av överbyggnadens bredd. Laminerad vindruta ger ökad säkerhet för föraren. 6 El- och hydraulanslutningar av hög kvalitet.

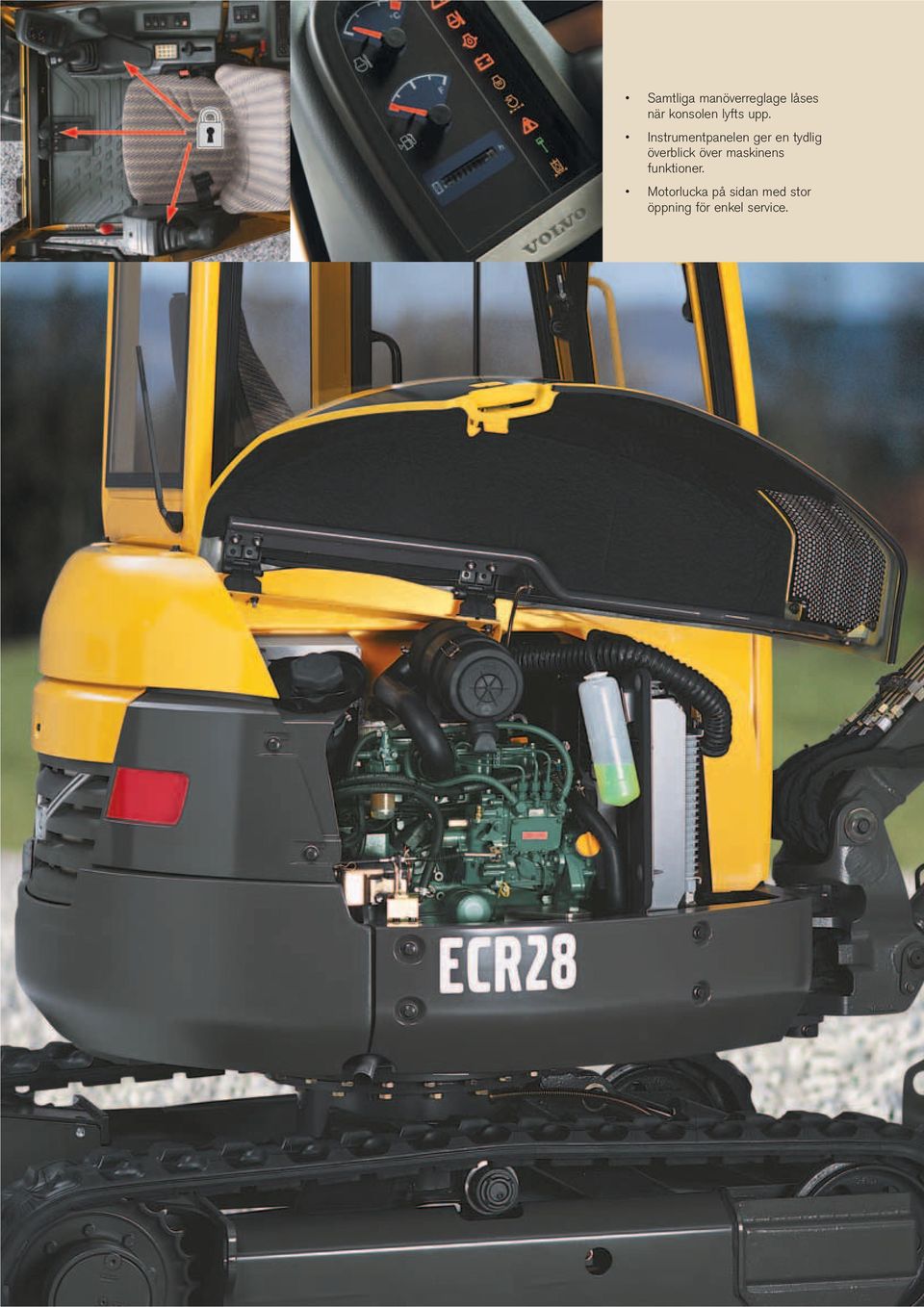

7 Samtliga manöverreglage låses när konsolen lyfts upp. Instrumentpanelen ger en tydlig överblick över maskinens funktioner. Motorlucka på sidan med stor öppning för enkel service.

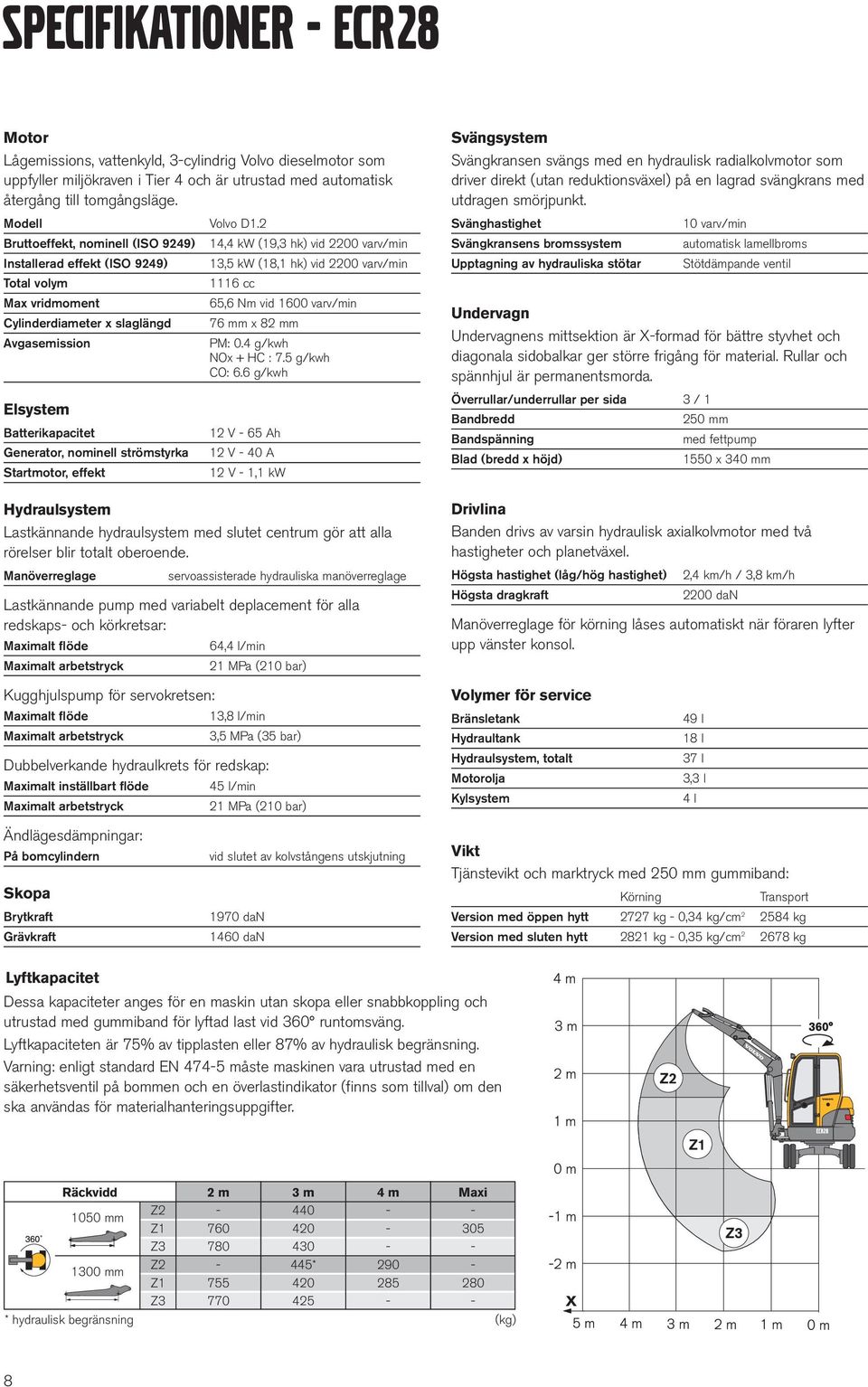

8 SPECIFIKATIONER - ECR28 Motor Lågemissions, vattenkyld, 3-cylindrig Volvo dieselmotor som uppfyller miljökraven i Tier 4 och är utrustad med automatisk återgång till tomgångsläge. Modell Volvo D1.2 Bruttoeffekt, nominell (ISO 9249) Installerad effekt (ISO 9249) Total volym Max vridmoment Cylinderdiameter x slaglängd Avgasemission Elsystem Batterikapacitet Generator, nominell strömstyrka Startmotor, effekt 14,4 kw (19,3 hk) vid 2200 varv/min 13,5 kw (18,1 hk) vid 2200 varv/min 1116 cc 65,6 Nm vid 1600 varv/min 76 mm x 82 mm PM: 0.4 g/kwh NOx + HC : 7.5 g/kwh CO: 6.6 g/kwh 12 V - 65 Ah 12 V - 40 A 12 V - 1,1 kw Hydraulsystem Lastkännande hydraulsystem med slutet centrum gör att alla rörelser blir totalt oberoende. Manöverreglage servoassisterade hydrauliska manöverreglage Lastkännande pump med variabelt deplacement för alla redskaps- och körkretsar: Maximalt flöde 64,4 l/min Maximalt arbetstryck 21 MPa (210 bar) Svängsystem Svängkransen svängs med en hydraulisk radialkolvmotor som driver direkt (utan reduktionsväxel) på en lagrad svängkrans med utdragen smörjpunkt. Svänghastighet 10 varv/min Svängkransens bromssystem Upptagning av hydrauliska stötar automatisk lamellbroms Stötdämpande ventil Undervagn Undervagnens mittsektion är X-formad för bättre styvhet och diagonala sidobalkar ger större frigång för material. Rullar och spännhjul är permanentsmorda. Överrullar/underrullar per sida 3 / 1 Bandbredd Bandspänning Blad (bredd x höjd) 250 mm med fettpump 1550 x 340 mm Drivlina Banden drivs av varsin hydraulisk axialkolvmotor med två hastigheter och planetväxel. Högsta hastighet (låg/hög hastighet) 2,4 km/h / 3,8 km/h Högsta dragkraft 2200 dan Manöverreglage för körning låses automatiskt när föraren lyfter upp vänster konsol. Kugghjulspump för servokretsen: Maximalt flöde 13,8 l/min Maximalt arbetstryck 3,5 MPa (35 bar) Dubbelverkande hydraulkrets för redskap: Maximalt inställbart flöde 45 l/min Maximalt arbetstryck 21 MPa (210 bar) Volymer för service Bränsletank Hydraultank Hydraulsystem, totalt Motorolja Kylsystem 49 l 18 l 37 l 3,3 l 4 l Ändlägesdämpningar: På bomcylindern Skopa Brytkraft Grävkraft vid slutet av kolvstångens utskjutning 1970 dan 1460 dan Vikt Tjänstevikt och marktryck med 250 mm gummiband: Körning Transport Version med öppen hytt 2727 kg - 0,34 kg/cm kg Version med sluten hytt 2821 kg - 0,35 kg/cm kg Lyftkapacitet Dessa kapaciteter anges för en maskin utan skopa eller snabbkoppling och utrustad med gummiband för lyftad last vid 360 runtomsväng. Lyftkapaciteten är 75% av tipplasten eller 87% av hydraulisk begränsning. Varning: enligt standard EN måste maskinen vara utrustad med en säkerhetsventil på bommen och en överlastindikator (finns som tillval) om den ska användas för materialhanteringsuppgifter. Räckvidd 2 m 3 m 4 m Maxi Z mm Z Z Z2-445* mm Z Z * hydraulisk begränsning (kg) 8

9 SPECIFIKATIONER - ECR38 Motor Lågemissions, vattenkyld, 3-cylindrig Volvo dieselmotor med direktinsprutning som uppfyller miljökraven i Tier 3, STAGE IIIA och är utrustad med automatisk återgång till tomgångsläge. Modell Volvo D1.6D Bruttoeffekt, nominell (ISO 9249) Installerad effekt (ISO 9249) Total volym Max vridmoment Cylinderdiameter x slaglängd Avgasemission Elsystem Batterikapacitet Generator, nominell strömstyrka Startmotor, effekt 20,4 kw (27,3 hk) vid 2200 varv/min 19,7 kw (26,4 hk) vid 2200 varv/min 1642 cc 103 Nm vid 1300 varv/min 88 mm x 90 mm PM: 0.3 g/kwh NOx + HC : 7.5 g/kwh CO: 5.5 g/kwh 12 V - 65 Ah 12 V - 40 A 12 V - 1,7 kw Hydraulsystem Lastkännande hydraulsystem med slutet centrum gör att alla rörelser blir totalt oberoende. Manöverreglage servoassisterade hydrauliska manöverreglage Lastkännande pump med variabelt deplacement för alla redskaps- och körkretsar: Maximalt flöde 94,3 l/min Maximalt arbetstryck 24 MPa (240 bar) Kugghjulspump för servokretsen: Maximalt flöde 18,4 l/min Maximalt arbetstryck 3,5 MPa (35 bar) Dubbelverkande hydraulkrets för redskap som manövreras med fingertoppskänsla: Maximalt inställbart flöde 60 l/min Maximalt arbetstryck Ändlägesdämpningar: På bomcylindern På skaftcylindern Skopa Brytkraft Grävkraft 24 MPa (240 bar) vid slutet av kolvstångens utskjutning vid slutet av kolvstångens indragning 2875 dan 1915 dan Svängsystem Svängkransen svängs med en hydraulisk radialkolvmotor som driver direkt (utan reduktionsväxel) på en lagrad svängkrans med utdragen smörjpunkt. Svänghastighet 10 varv/min Svängkransens bromssystem Upptagning av hydrauliska stötar automatisk lamellbroms Stötdämpande ventil Undervagn Undervagnens mittsektion är X-formad för bättre styvhet och diagonala sidobalkar ger större frigång för material. Rullar och spännhjul är permanentsmorda. Överrullar/underrullar per sida 4 / 1 Bandbredd Bandspänning Blad (bredd x höjd) 300 mm med fettpump 1650 x 370 mm Drivlina Banden drivs av varsin hydraulisk axialkolvmotor med två hastigheter och planetväxel. Högsta hastighet (låg/hög hastighet) 2,7 km/h / 3,9 km/h Högsta dragkraft 3050 dan Manöverreglage för körning låses automatiskt när föraren lyfter upp vänster konsol. Volymer för service Bränsletank Hydraultank Hydraulsystem, totalt Motorolja Kylsystem 49 l 18 l 48 l Vikt Tjänstevikt och marktryck med 300 mm gummiband: Körning Transport Version med öppen hytt 3343 kg - 0,31 kg/cm kg Version med sluten hytt 3437 kg - 0,32 kg/cm kg 7 l 5 l Lyftkapacitet Dessa kapaciteter anges för en maskin utan skopa eller snabbkoppling och utrustad med gummiband för lyftad last vid 360 runtomsväng. Lyftkapaciteten är 75% av tipplasten eller 87% av hydraulisk begränsning. Varning: enligt standard EN måste maskinen vara utrustad med en säkerhetsventil på bommen och en överlastindikator (finns som tillval) om den ska användas för materialhanteringsuppgifter. Räckvidd 2 m 3 m 4 m Maxi Z2-540* mm Z Z Z2-590* mm Z Z * hydraulisk begränsning (kg) 9

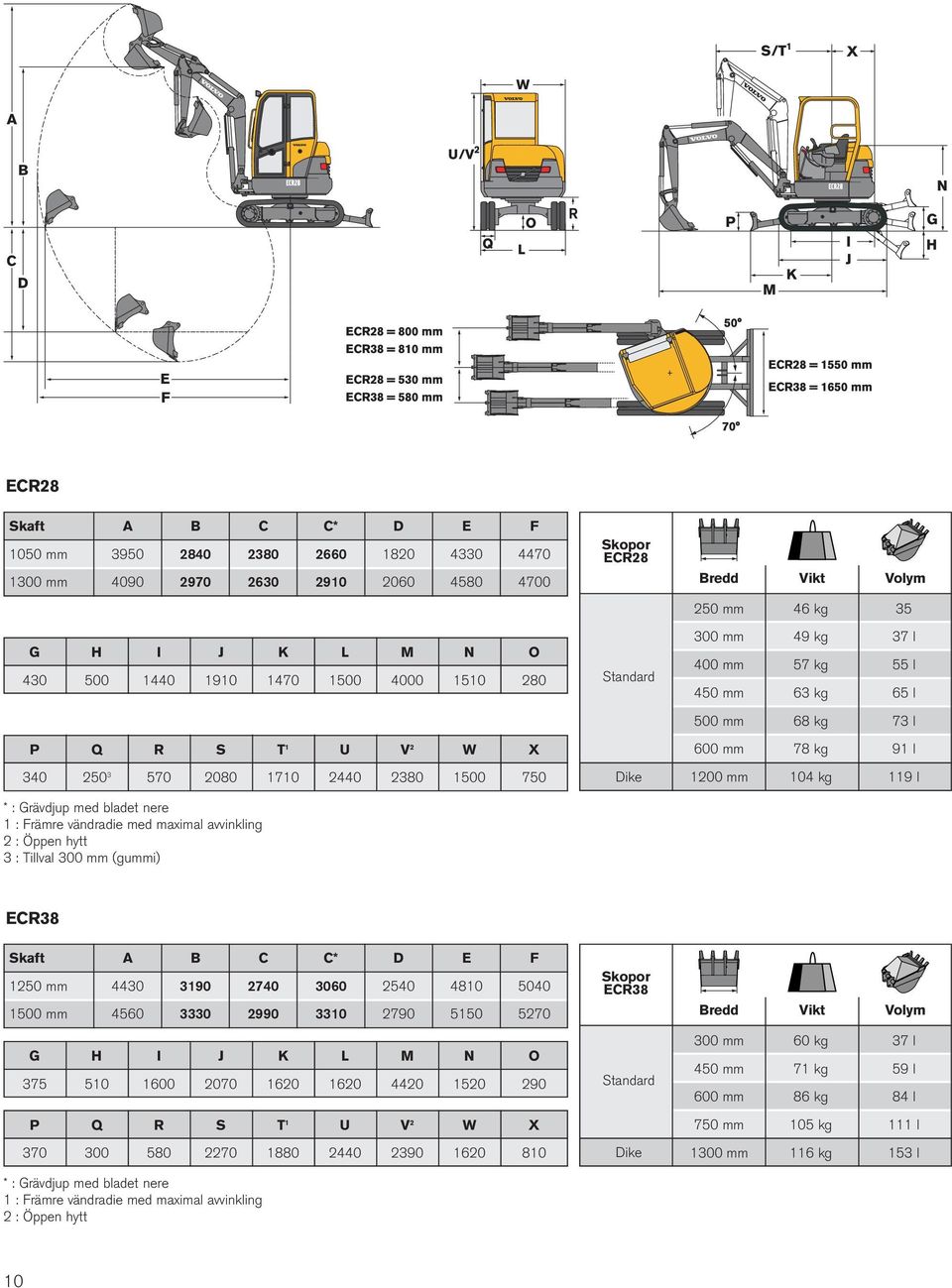

10 ECR28 Skaft A B C C* D E F 1050 mm mm G H I J K L M N O P Q R S T 1 U V 2 W X * : Grävdjup med bladet nere 1 : Främre vändradie med maximal avvinkling 2 : Öppen hytt 3 : Tillval 300 mm (gummi) Skopor ECR28 Standard Dike Bredd Vikt Volym 250 mm 46 kg mm 49 kg 37 l 400 mm 57 kg 55 l 450 mm 63 kg 65 l 500 mm 68 kg 73 l 600 mm 78 kg 91 l 1200 mm 104 kg 119 l ECR38 Skaft A B C C* D E F 1250 mm mm G H I J K L M N O P Q R S T 1 U V 2 W X * : Grävdjup med bladet nere 1 : Främre vändradie med maximal avvinkling 2 : Öppen hytt Skopor ECR38 Standard Dike Bredd Vikt Volym 300 mm 60 kg 37 l 450 mm 71 kg 59 l 600 mm 86 kg 84 l 750 mm 105 kg 111 l 1300 mm 116 kg 153 l 10

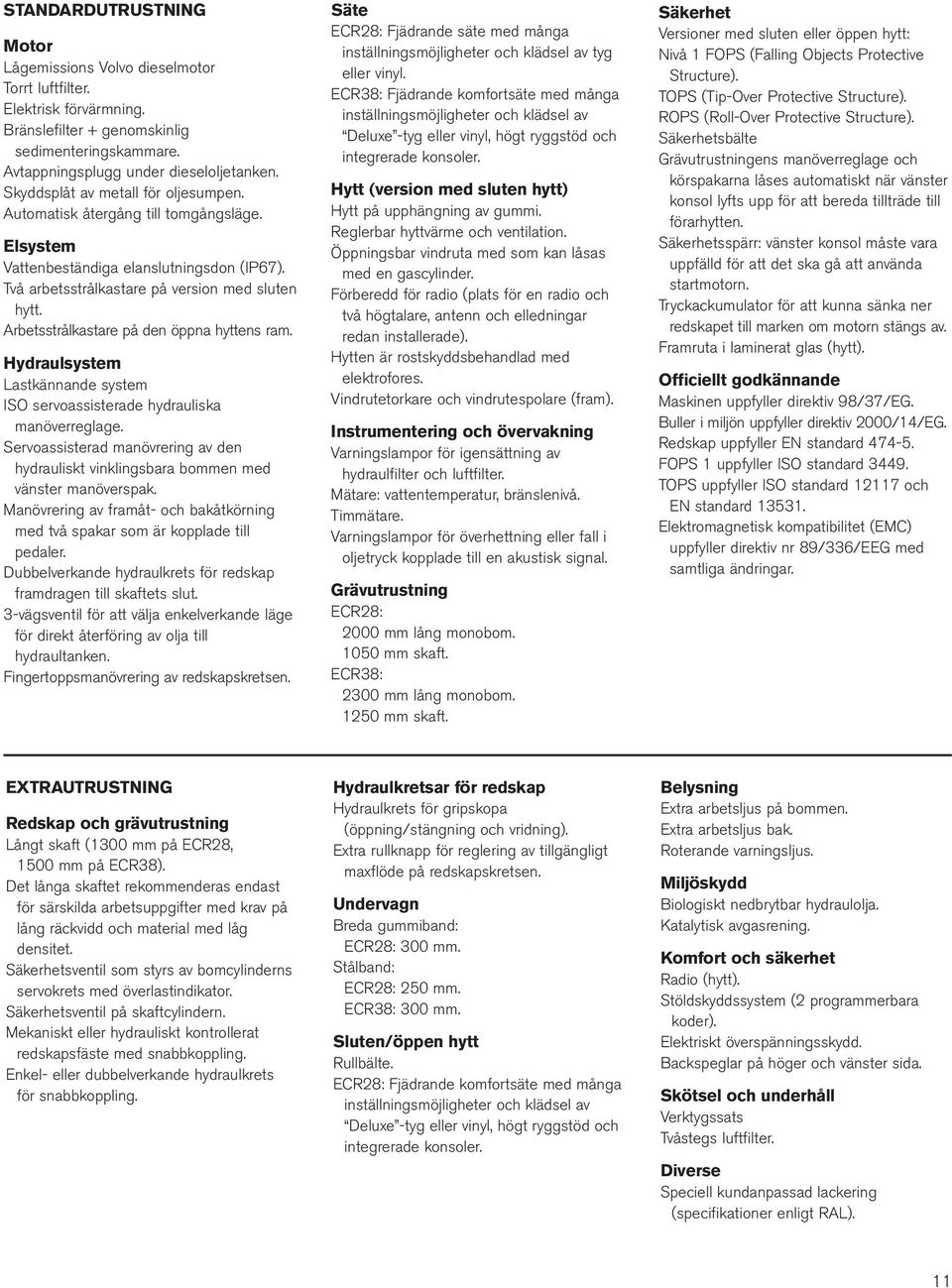

11 STANDARDUTRUSTNING Motor Lågemissions Volvo dieselmotor Torrt luftfilter. Elektrisk förvärmning. Bränslefilter + genomskinlig sedimenteringskammare. Avtappningsplugg under dieseloljetanken. Skyddsplåt av metall för oljesumpen. Automatisk återgång till tomgångsläge. Elsystem Vattenbeständiga elanslutningsdon (IP67). Två arbetsstrålkastare på version med sluten hytt. Arbetsstrålkastare på den öppna hyttens ram. Hydraulsystem Lastkännande system ISO servoassisterade hydrauliska manöverreglage. Servoassisterad manövrering av den hydrauliskt vinklingsbara bommen med vänster manöverspak. Manövrering av framåt- och bakåtkörning med två spakar som är kopplade till pedaler. Dubbelverkande hydraulkrets för redskap framdragen till skaftets slut. 3-vägsventil för att välja enkelverkande läge för direkt återföring av olja till hydraultanken. Fingertoppsmanövrering av redskapskretsen. Säte ECR28: Fjädrande säte med många inställningsmöjligheter och klädsel av tyg eller vinyl. ECR38: Fjädrande komfortsäte med många inställningsmöjligheter och klädsel av Deluxe -tyg eller vinyl, högt ryggstöd och integrerade konsoler. Hytt (version med sluten hytt) Hytt på upphängning av gummi. Reglerbar hyttvärme och ventilation. Öppningsbar vindruta med som kan låsas med en gascylinder. Förberedd för radio (plats för en radio och två högtalare, antenn och elledningar redan installerade). Hytten är rostskyddsbehandlad med elektrofores. Vindrutetorkare och vindrutespolare (fram). Instrumentering och övervakning Varningslampor för igensättning av hydraulfilter och luftfilter. Mätare: vattentemperatur, bränslenivå. Timmätare. Varningslampor för överhettning eller fall i oljetryck kopplade till en akustisk signal. Grävutrustning ECR28: 2000 mm lång monobom mm skaft. ECR38: 2300 mm lång monobom mm skaft. Säkerhet Versioner med sluten eller öppen hytt: Nivå 1 FOPS (Falling Objects Protective Structure). TOPS (Tip-Over Protective Structure). ROPS (Roll-Over Protective Structure). Säkerhetsbälte Grävutrustningens manöverreglage och körspakarna låses automatiskt när vänster konsol lyfts upp för att bereda tillträde till förarhytten. Säkerhetsspärr: vänster konsol måste vara uppfälld för att det ska gå att använda startmotorn. Tryckackumulator för att kunna sänka ner redskapet till marken om motorn stängs av. Framruta i laminerat glas (hytt). Officiellt godkännande Maskinen uppfyller direktiv 98/37/EG. Buller i miljön uppfyller direktiv 2000/14/EG. Redskap uppfyller EN standard FOPS 1 uppfyller ISO standard TOPS uppfyller ISO standard och EN standard Elektromagnetisk kompatibilitet (EMC) uppfyller direktiv nr 89/336/EEG med samtliga ändringar. EXTRAUTRUSTNING Redskap och grävutrustning Långt skaft (1300 mm på ECR28, 1500 mm på ECR38). Det långa skaftet rekommenderas endast för särskilda arbetsuppgifter med krav på lång räckvidd och material med låg densitet. Säkerhetsventil som styrs av bomcylinderns servokrets med överlastindikator. Säkerhetsventil på skaftcylindern. Mekaniskt eller hydrauliskt kontrollerat redskapsfäste med snabbkoppling. Enkel- eller dubbelverkande hydraulkrets för snabbkoppling. Hydraulkretsar för redskap Hydraulkrets för gripskopa (öppning/stängning och vridning). Extra rullknapp för reglering av tillgängligt maxflöde på redskapskretsen. Undervagn Breda gummiband: ECR28: 300 mm. Stålband: ECR28: 250 mm. ECR38: 300 mm. Sluten/öppen hytt Rullbälte. ECR28: Fjädrande komfortsäte med många inställningsmöjligheter och klädsel av Deluxe -tyg eller vinyl, högt ryggstöd och integrerade konsoler. Belysning Extra arbetsljus på bommen. Extra arbetsljus bak. Roterande varningsljus. Miljöskydd Biologiskt nedbrytbar hydraulolja. Katalytisk avgasrening. Komfort och säkerhet Radio (hytt). Stöldskyddssystem (2 programmerbara koder). Elektriskt överspänningsskydd. Backspeglar på höger och vänster sida. Skötsel och underhåll Verktygssats Tvåstegs luftfilter. Diverse Speciell kundanpassad lackering (specifikationer enligt RAL). 11
