VOLVO KOMPAKTGRÄVARE EC27C. 2,66-2,79 t 27,4 hk

Transkript

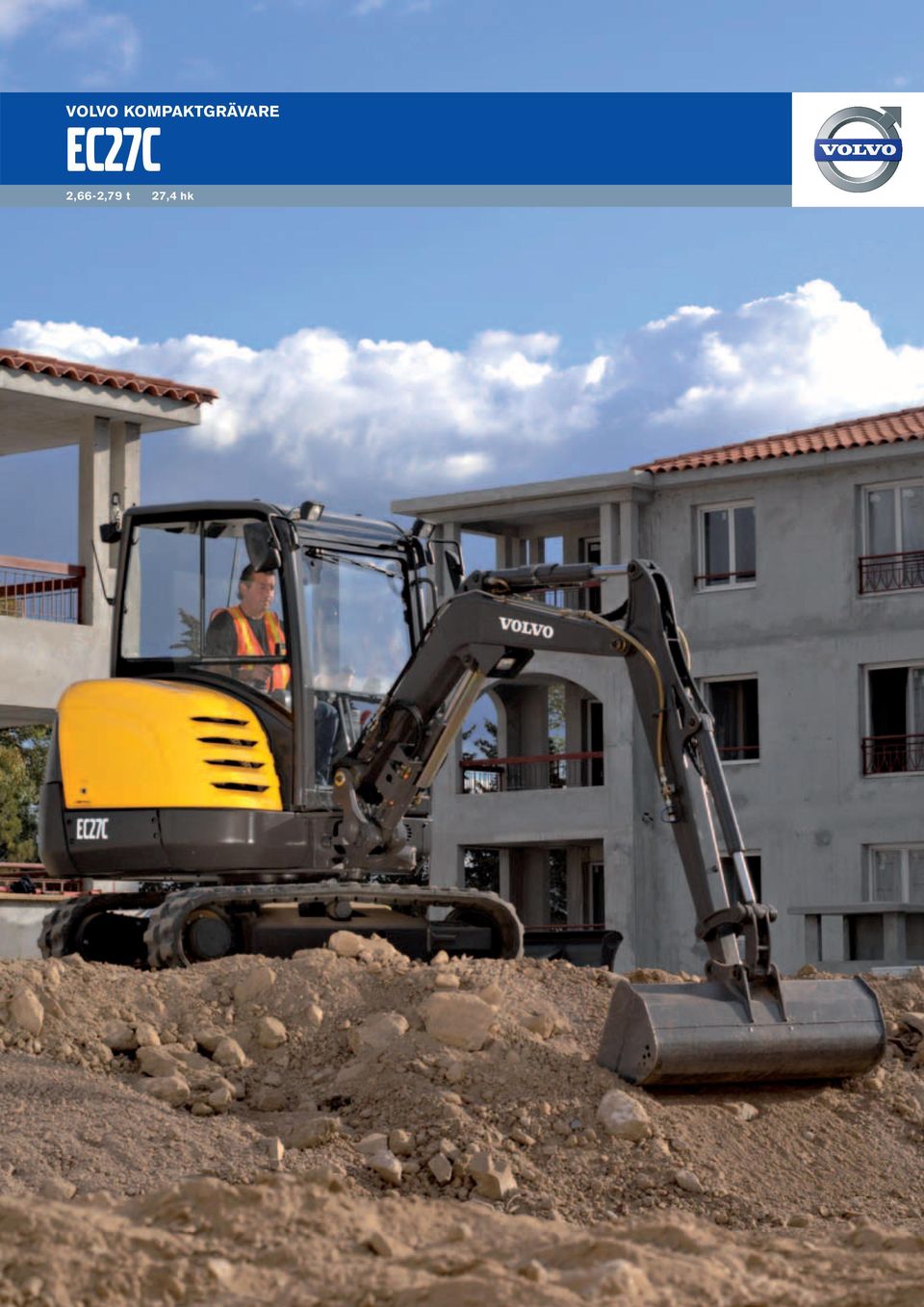

1 VOLVO KOMPAKTGRÄVARE EC27C 2,66-2,79 t 27,4 hk

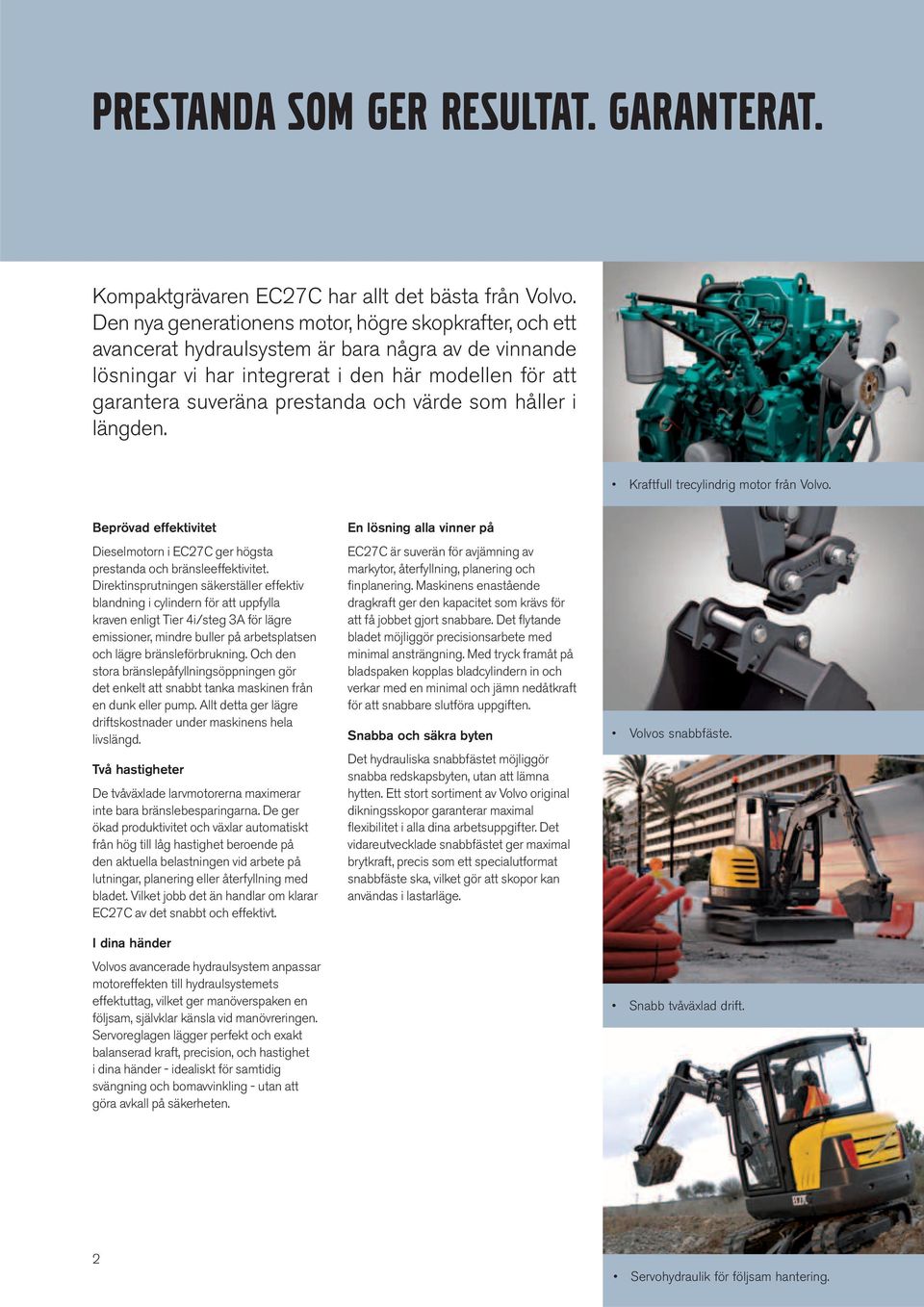

2 PRESTANDA SOM GER RESULTAT. GARANTERAT. Kompaktgrävaren EC27C har allt det bästa från Volvo. Den nya generationens motor, högre skopkrafter, och ett avancerat hydraulsystem är bara några av de vinnande lösningar vi har integrerat i den här modellen för att garantera suveräna prestanda och värde som håller i längden. Kraftfull trecylindrig motor från Volvo. Beprövad effektivitet Dieselmotorn i EC27C ger högsta prestanda och bränsleeffektivitet. Direktinsprutningen säkerställer effektiv blandning i cylindern för att uppfylla kraven enligt Tier 4i/steg 3A för lägre emissioner, mindre buller på arbetsplatsen och lägre bränsleförbrukning. Och den stora bränslepåfyllningsöppningen gör det enkelt att snabbt tanka maskinen från en dunk eller pump. Allt detta ger lägre driftskostnader under maskinens hela livslängd. Två hastigheter De tvåväxlade larvmotorerna maximerar inte bara bränslebesparingarna. De ger ökad produktivitet och växlar automatiskt från hög till låg hastighet beroende på den aktuella belastningen vid arbete på lutningar, planering eller återfyllning med bladet. Vilket jobb det än handlar om klarar EC27C av det snabbt och effektivt. I dina händer Volvos avancerade hydraulsystem anpassar motoreffekten till hydraulsystemets effektuttag, vilket ger manöverspaken en följsam, självklar känsla vid manövreringen. Servoreglagen lägger perfekt och exakt balanserad kraft, precision, och hastighet i dina händer - idealiskt för samtidig svängning och bomavvinkling - utan att göra avkall på säkerheten. En lösning alla vinner på EC27C är suverän för avjämning av markytor, återfyllning, planering och finplanering. Maskinens enastående dragkraft ger den kapacitet som krävs för att få jobbet gjort snabbare. Det flytande bladet möjliggör precisionsarbete med minimal ansträngning. Med tryck framåt på bladspaken kopplas bladcylindern in och verkar med en minimal och jämn nedåtkraft för att snabbare slutföra uppgiften. Snabba och säkra byten Det hydrauliska snabbfästet möjliggör snabba redskapsbyten, utan att lämna hytten. Ett stort sortiment av Volvo original dikningsskopor garanterar maximal flexibilitet i alla dina arbetsuppgifter. Det vidareutvecklade snabbfästet ger maximal brytkraft, precis som ett specialutformat snabbfäste ska, vilket gör att skopor kan användas i lastarläge. Volvos snabbfäste. Snabb tvåväxlad drift. 2 Servohydraulik för följsam hantering.

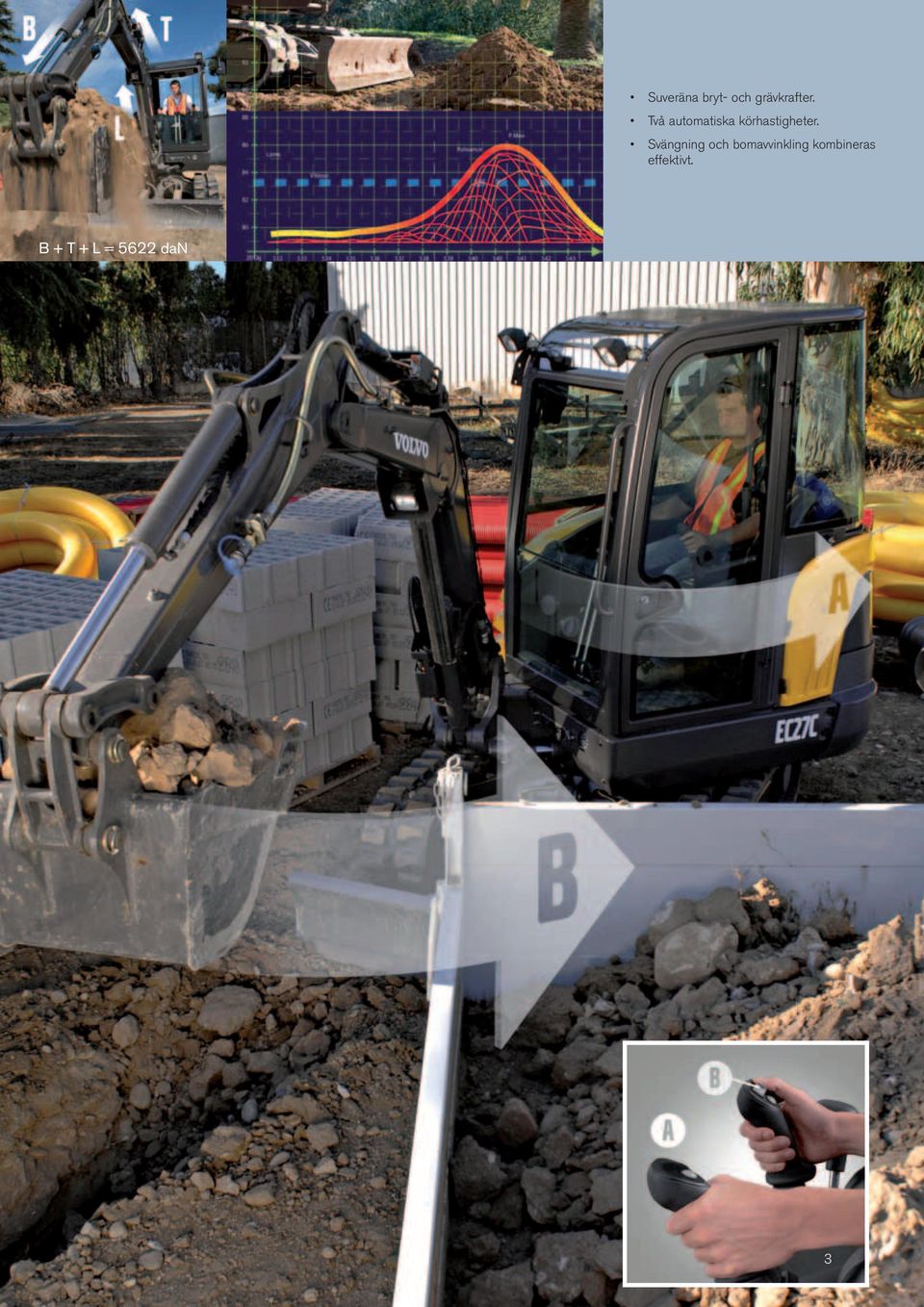

3 Suveräna bryt- och grävkrafter. Två automatiska körhastigheter. Svängning och bomavvinkling kombineras effektivt. B + T + L = 5622 dan 3

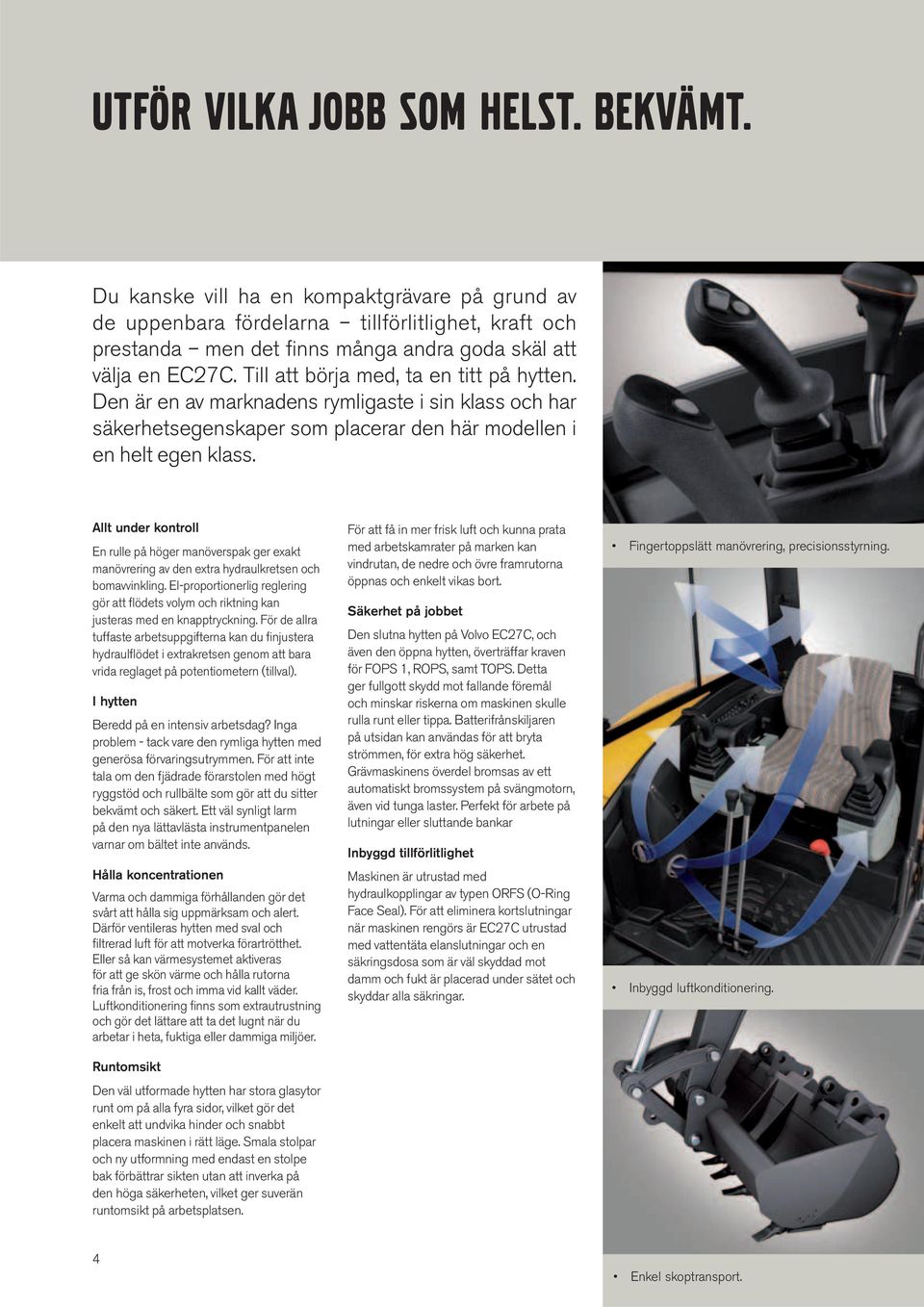

4 UTFÖR VILKA JOBB SOM HELST. BEKVÄMT. Du kanske vill ha en kompaktgrävare på grund av de uppenbara fördelarna tillförlitlighet, kraft och prestanda men det finns många andra goda skäl att välja en EC27C. Till att börja med, ta en titt på hytten. Den är en av marknadens rymligaste i sin klass och har säkerhetsegenskaper som placerar den här modellen i en helt egen klass. Allt under kontroll En rulle på höger manöverspak ger exakt manövrering av den extra hydraulkretsen och bomavvinkling. El-proportionerlig reglering gör att flödets volym och riktning kan justeras med en knapptryckning. För de allra tuffaste arbetsuppgifterna kan du finjustera hydraulflödet i extrakretsen genom att bara vrida reglaget på potentiometern (tillval). I hytten Beredd på en intensiv arbetsdag? Inga problem - tack vare den rymliga hytten med generösa förvaringsutrymmen. För att inte tala om den fjädrade förarstolen med högt ryggstöd och rullbälte som gör att du sitter bekvämt och säkert. Ett väl synligt larm på den nya lättavlästa instrumentpanelen varnar om bältet inte används. Hålla koncentrationen Varma och dammiga förhållanden gör det svårt att hålla sig uppmärksam och alert. Därför ventileras hytten med sval och filtrerad luft för att motverka förartrötthet. Eller så kan värmesystemet aktiveras för att ge skön värme och hålla rutorna fria från is, frost och imma vid kallt väder. Luftkonditionering finns som extrautrustning och gör det lättare att ta det lugnt när du arbetar i heta, fuktiga eller dammiga miljöer. Runtomsikt Den väl utformade hytten har stora glasytor runt om på alla fyra sidor, vilket gör det enkelt att undvika hinder och snabbt placera maskinen i rätt läge. Smala stolpar och ny utformning med endast en stolpe bak förbättrar sikten utan att inverka på den höga säkerheten, vilket ger suverän runtomsikt på arbetsplatsen. För att få in mer frisk luft och kunna prata med arbetskamrater på marken kan vindrutan, de nedre och övre framrutorna öppnas och enkelt vikas bort. Säkerhet på jobbet Den slutna hytten på Volvo EC27C, och även den öppna hytten, överträffar kraven för FOPS 1, ROPS, samt TOPS. Detta ger fullgott skydd mot fallande föremål och minskar riskerna om maskinen skulle rulla runt eller tippa. Batterifrånskiljaren på utsidan kan användas för att bryta strömmen, för extra hög säkerhet. Grävmaskinens överdel bromsas av ett automatiskt bromssystem på svängmotorn, även vid tunga laster. Perfekt för arbete på lutningar eller sluttande bankar Inbyggd tillförlitlighet Maskinen är utrustad med hydraulkopplingar av typen ORFS (O-Ring Face Seal). För att eliminera kortslutningar när maskinen rengörs är EC27C utrustad med vattentäta elanslutningar och en säkringsdosa som är väl skyddad mot damm och fukt är placerad under sätet och skyddar alla säkringar. Fingertoppslätt manövrering, precisionsstyrning. Inbyggd luftkonditionering. 4 Enkel skoptransport.

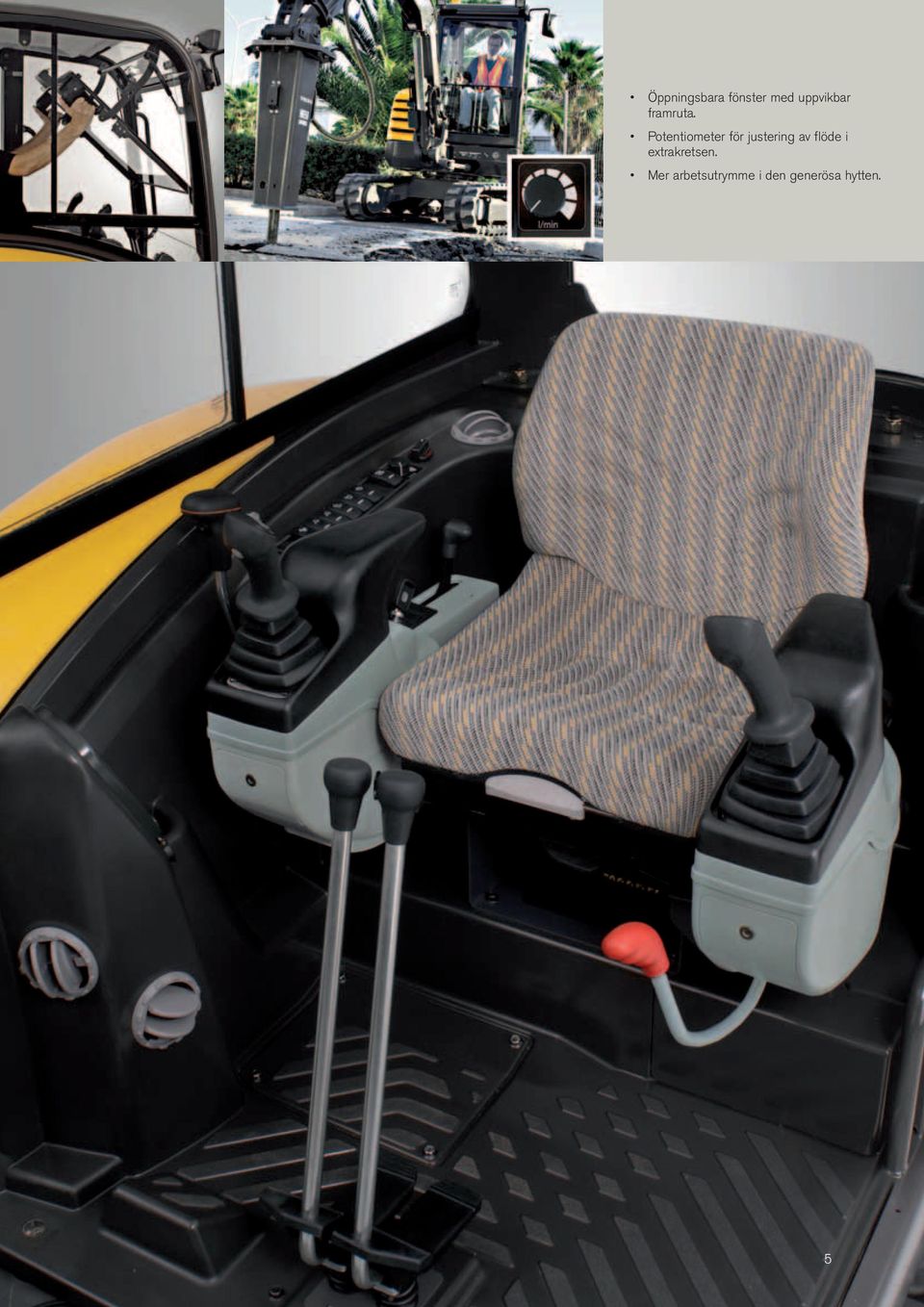

5 Öppningsbara fönster med uppvikbar framruta. Potentiometer för justering av flöde i extrakretsen. Mer arbetsutrymme i den generösa hytten. 5

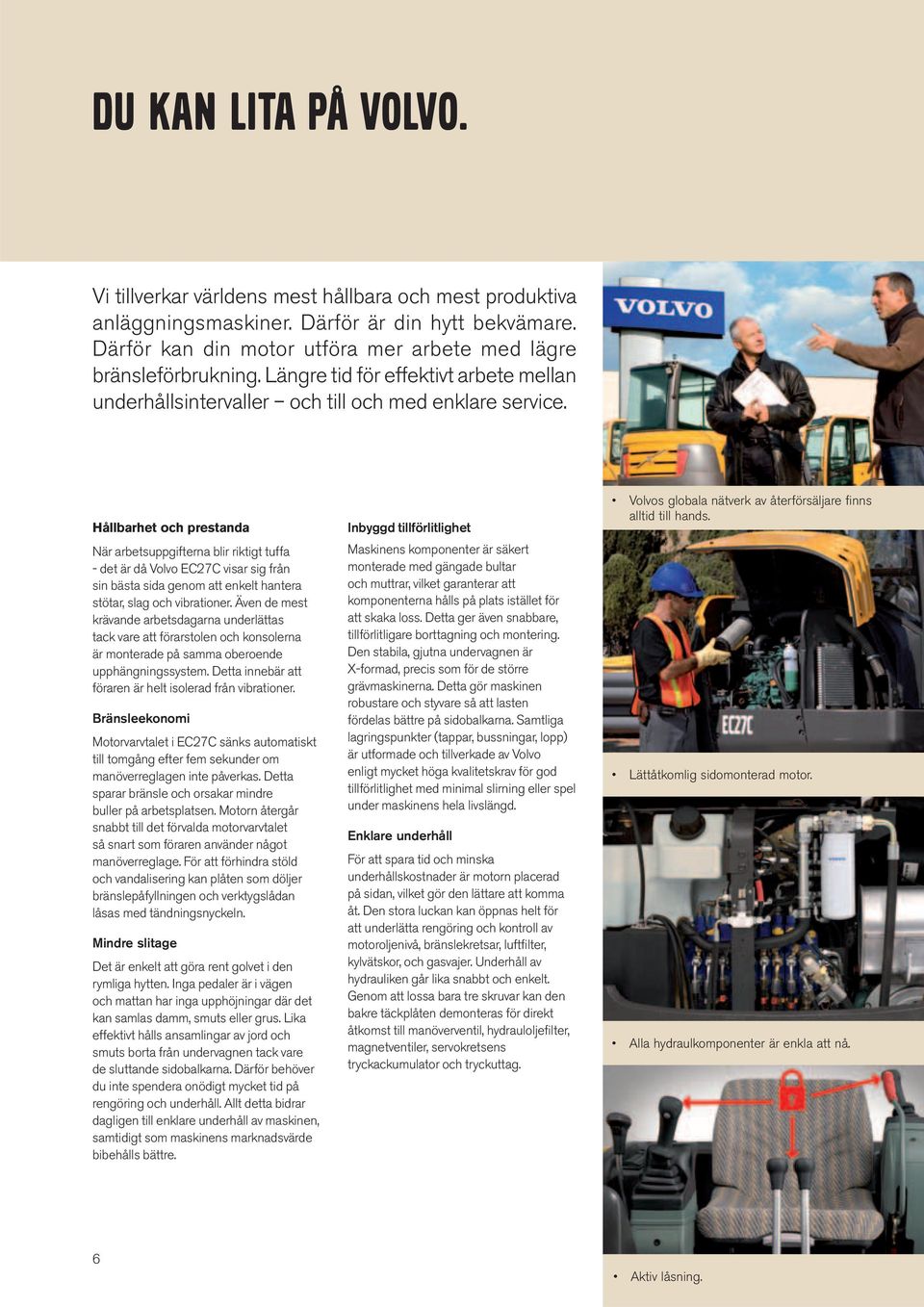

6 Du kan lita på Volvo. Vi tillverkar världens mest hållbara och mest produktiva anläggningsmaskiner. Därför är din hytt bekvämare. Därför kan din motor utföra mer arbete med lägre bränsleförbrukning. Längre tid för effektivt arbete mellan underhållsintervaller och till och med enklare service. Hållbarhet och prestanda När arbetsuppgifterna blir riktigt tuffa - det är då Volvo EC27C visar sig från sin bästa sida genom att enkelt hantera stötar, slag och vibrationer. Även de mest krävande arbetsdagarna underlättas tack vare att förarstolen och konsolerna är monterade på samma oberoende upphängningssystem. Detta innebär att föraren är helt isolerad från vibrationer. Bränsleekonomi Motorvarvtalet i EC27C sänks automatiskt till tomgång efter fem sekunder om manöverreglagen inte påverkas. Detta sparar bränsle och orsakar mindre buller på arbetsplatsen. Motorn återgår snabbt till det förvalda motorvarvtalet så snart som föraren använder något manöverreglage. För att förhindra stöld och vandalisering kan plåten som döljer bränslepåfyllningen och verktygslådan låsas med tändningsnyckeln. Mindre slitage Det är enkelt att göra rent golvet i den rymliga hytten. Inga pedaler är i vägen och mattan har inga upphöjningar där det kan samlas damm, smuts eller grus. Lika effektivt hålls ansamlingar av jord och smuts borta från undervagnen tack vare de sluttande sidobalkarna. Därför behöver du inte spendera onödigt mycket tid på rengöring och underhåll. Allt detta bidrar dagligen till enklare underhåll av maskinen, samtidigt som maskinens marknadsvärde bibehålls bättre. Inbyggd tillförlitlighet Maskinens komponenter är säkert monterade med gängade bultar och muttrar, vilket garanterar att komponenterna hålls på plats istället för att skaka loss. Detta ger även snabbare, tillförlitligare borttagning och montering. Den stabila, gjutna undervagnen är X-formad, precis som för de större grävmaskinerna. Detta gör maskinen robustare och styvare så att lasten fördelas bättre på sidobalkarna. Samtliga lagringspunkter (tappar, bussningar, lopp) är utformade och tillverkade av Volvo enligt mycket höga kvalitetskrav för god tillförlitlighet med minimal slirning eller spel under maskinens hela livslängd. Enklare underhåll För att spara tid och minska underhållskostnader är motorn placerad på sidan, vilket gör den lättare att komma åt. Den stora luckan kan öppnas helt för att underlätta rengöring och kontroll av motoroljenivå, bränslekretsar, luftfilter, kylvätskor, och gasvajer. Underhåll av hydrauliken går lika snabbt och enkelt. Genom att lossa bara tre skruvar kan den bakre täckplåten demonteras för direkt åtkomst till manöverventil, hydrauloljefilter, magnetventiler, servokretsens tryckackumulator och tryckuttag. Volvos globala nätverk av återförsäljare finns alltid till hands. Lättåtkomlig sidomonterad motor. Alla hydraulkomponenter är enkla att nå. 6 Aktiv låsning.

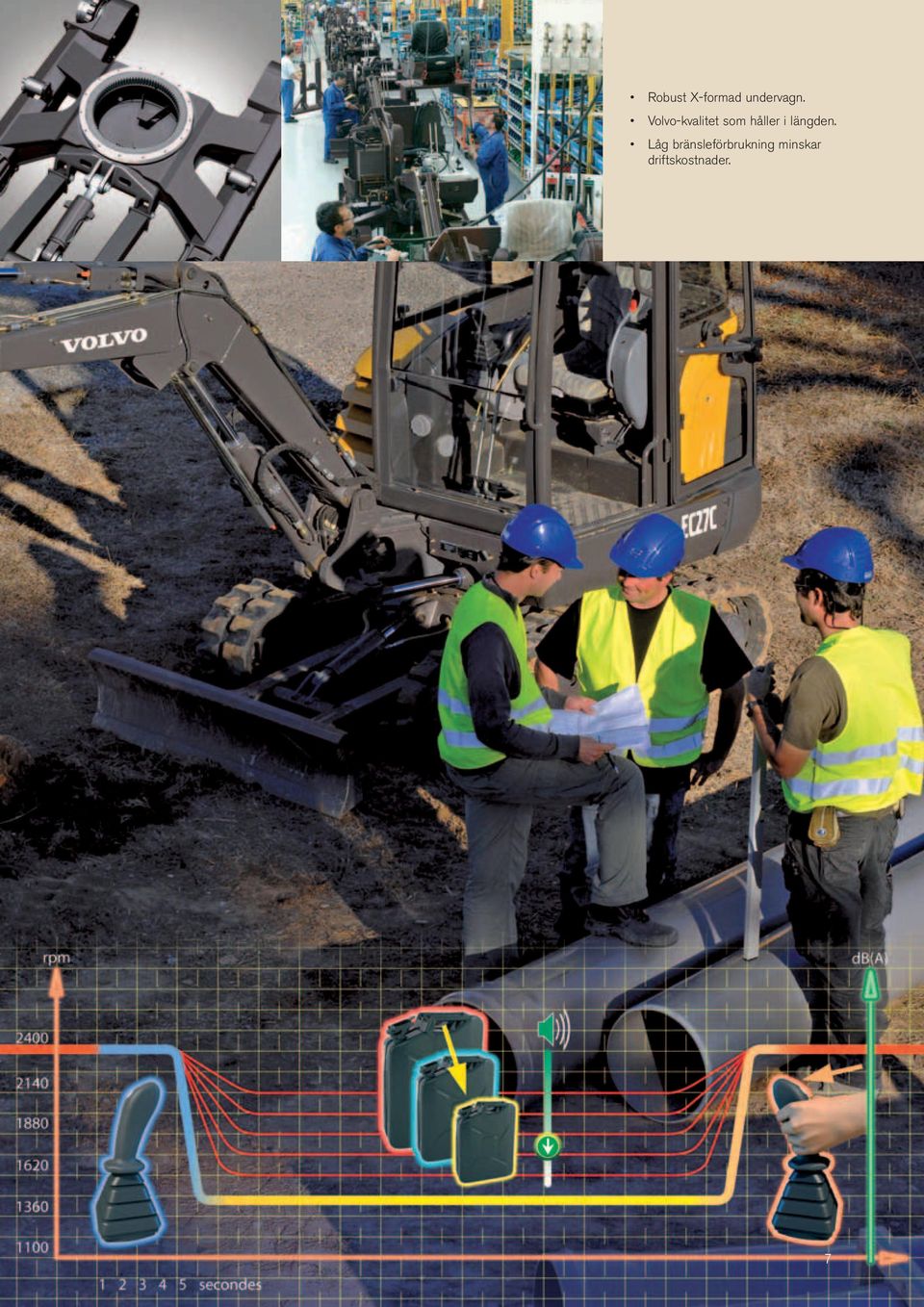

7 Robust X-formad undervagn. Volvo-kvalitet som håller i längden. Låg bränsleförbrukning minskar driftskostnader. 7

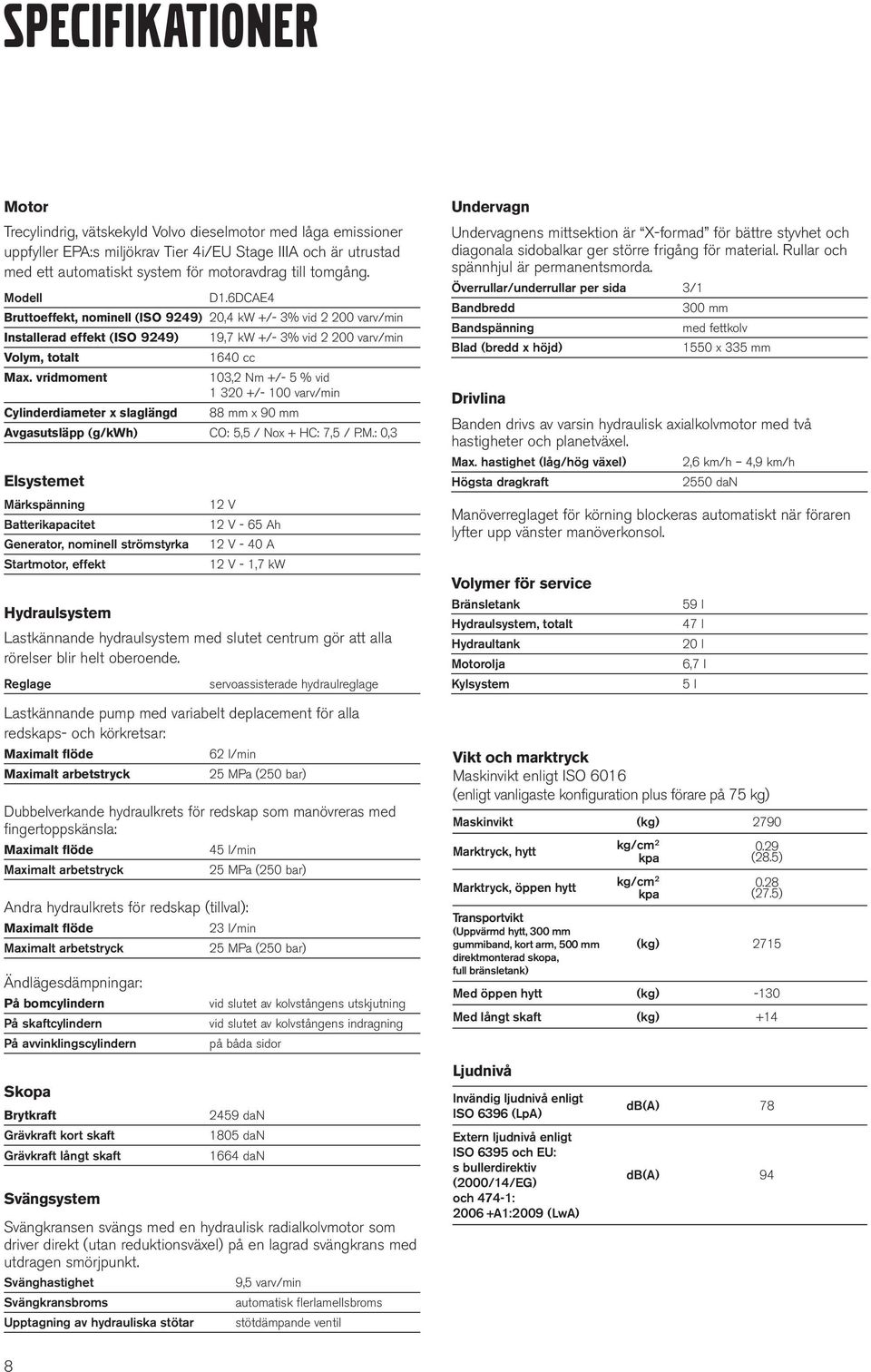

8 SPECIFIKATIONER Motor Trecylindrig, vätskekyld Volvo dieselmotor med låga emissioner uppfyller EPA:s miljökrav Tier 4i/EU Stage IIIA och är utrustad med ett automatiskt system för motoravdrag till tomgång. Modell D1.6DCAE4 Bruttoeffekt, nominell (ISO 9249) 20,4 kw +/- 3% vid varv/min Installerad effekt (ISO 9249) 19,7 kw +/- 3% vid varv/min Volym, totalt 1640 cc Max. vridmoment 103,2 Nm +/- 5 % vid /- 100 varv/min Cylinderdiameter x slaglängd 88 mm x 90 mm Avgasutsläpp (g/kwh) CO: 5,5 / Nox + HC: 7,5 / P.M.: 0,3 Elsystemet Märkspänning Batterikapacitet Generator, nominell strömstyrka Startmotor, effekt 12 V 12 V - 65 Ah 12 V - 40 A 12 V - 1,7 kw Hydraulsystem Lastkännande hydraulsystem med slutet centrum gör att alla rörelser blir helt oberoende. Reglage servoassisterade hydraulreglage Lastkännande pump med variabelt deplacement för alla redskaps- och körkretsar: Maximalt flöde 62 l/min Maximalt arbetstryck 25 MPa (250 bar) Dubbelverkande hydraulkrets för redskap som manövreras med fingertoppskänsla: Maximalt flöde 45 l/min Maximalt arbetstryck 25 MPa (250 bar) Andra hydraulkrets för redskap (tillval): Maximalt flöde Maximalt arbetstryck Ändlägesdämpningar: På bomcylindern På skaftcylindern På avvinklingscylindern 23 l/min 25 MPa (250 bar) vid slutet av kolvstångens utskjutning vid slutet av kolvstångens indragning på båda sidor Undervagn Undervagnens mittsektion är X-formad för bättre styvhet och diagonala sidobalkar ger större frigång för material. Rullar och spännhjul är permanentsmorda. Överrullar/underrullar per sida 3/1 Bandbredd 300 mm Bandspänning med fettkolv Blad (bredd x höjd) 1550 x 335 mm Drivlina Banden drivs av varsin hydraulisk axialkolvmotor med två hastigheter och planetväxel. Max. hastighet (låg/hög växel) 2,6 km/h 4,9 km/h Högsta dragkraft 2550 dan Manöverreglaget för körning blockeras automatiskt när föraren lyfter upp vänster manöverkonsol. Volymer för service Bränsletank Hydraulsystem, totalt Hydraultank Motorolja Kylsystem 59 l 47 l 20 l 6,7 l Vikt och marktryck Maskinvikt enligt ISO 6016 (enligt vanligaste konfiguration plus förare på 75 kg) Maskinvikt (kg) 2790 Marktryck, hytt Marktryck, öppen hytt Transportvikt (Uppvärmd hytt, 300 mm gummiband, kort arm, 500 mm direktmonterad skopa, full bränsletank) kg/cm 2 kpa kg/cm 2 kpa 5 l 0.29 (28.5) 0.28 (27.5) (kg) 2715 Med öppen hytt (kg) -130 Med långt skaft (kg) +14 Skopa Brytkraft Grävkraft kort skaft Grävkraft långt skaft 2459 dan 1805 dan 1664 dan Svängsystem Svängkransen svängs med en hydraulisk radialkolvmotor som driver direkt (utan reduktionsväxel) på en lagrad svängkrans med utdragen smörjpunkt. Svänghastighet 9,5 varv/min Svängkransbroms automatisk flerlamellsbroms Upptagning av hydrauliska stötar stötdämpande ventil Ljudnivå Invändig ljudnivå enligt ISO 6396 (LpA) Extern ljudnivå enligt ISO 6395 och EU: s bullerdirektiv (2000/14/EG) och 474-1: A1:2009 (LwA) db(a) 78 db(a) 94 8

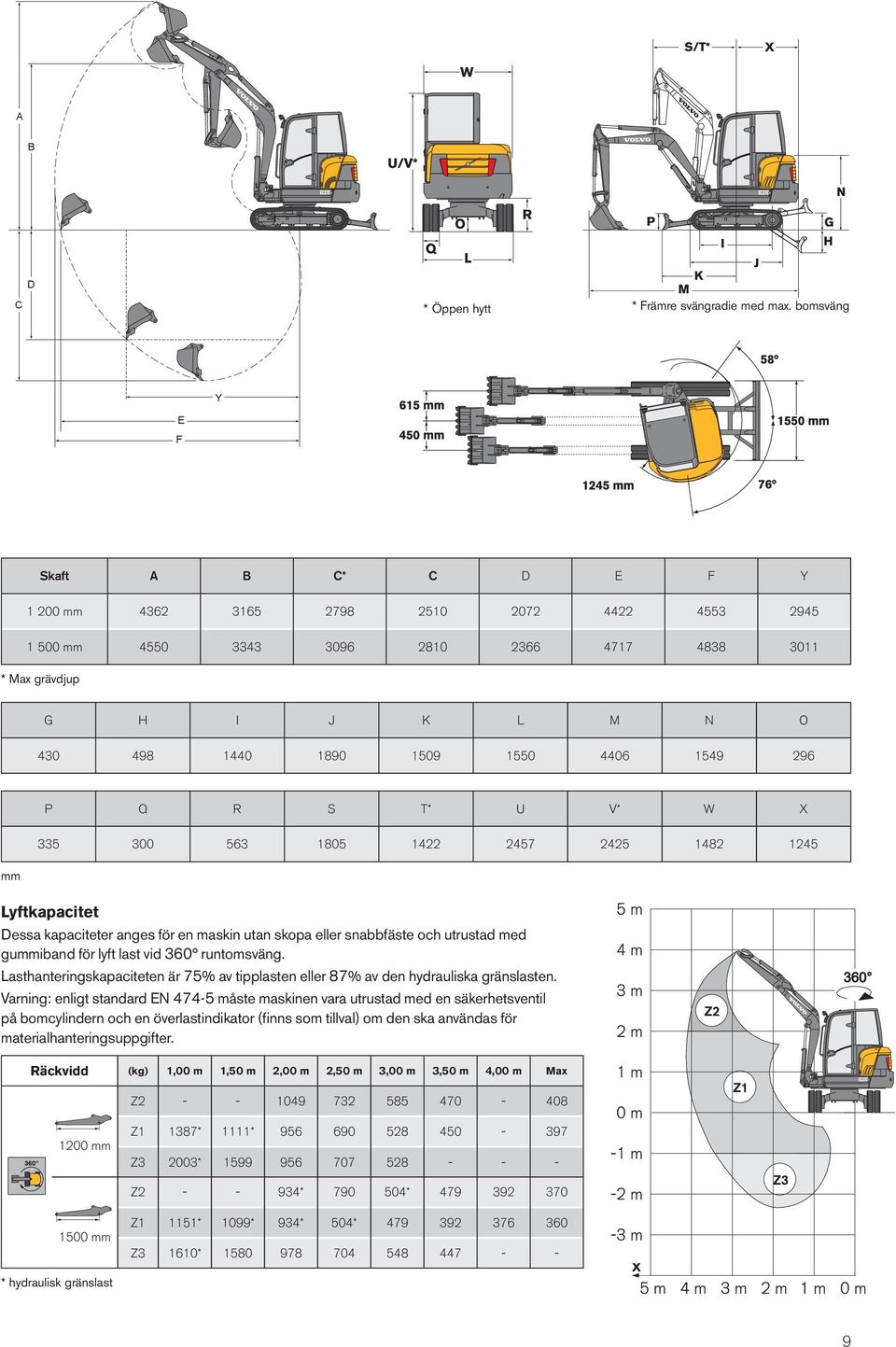

9 A B D C * Öppen hytt * Främre svängradie med max. bomsväng Y E F Skaft A B C* C D E F Y mm mm * Max grävdjup G H I J K L M N O P Q R S T* U V* W X mm Lyftkapacitet Dessa kapaciteter anges för en maskin utan skopa eller snabbfäste och utrustad med gummiband för lyft last vid 360 runtomsväng. Lasthanteringskapaciteten är 75% av tipplasten eller 87% av den hydrauliska gränslasten. Varning: enligt standard EN måste maskinen vara utrustad med en säkerhetsventil på bomcylindern och en överlastindikator (finns som tillval) om den ska användas för materialhanteringsuppgifter. Räckvidd (kg) 1,00 m 1,50 m 2,00 m 2,50 m 3,00 m 3,50 m 4,00 m Max Z mm Z1 1387* 1111* Z3 2003* Z * * mm Z1 1151* 1099* 934* 504* Z3 1610* * hydraulisk gränslast 9

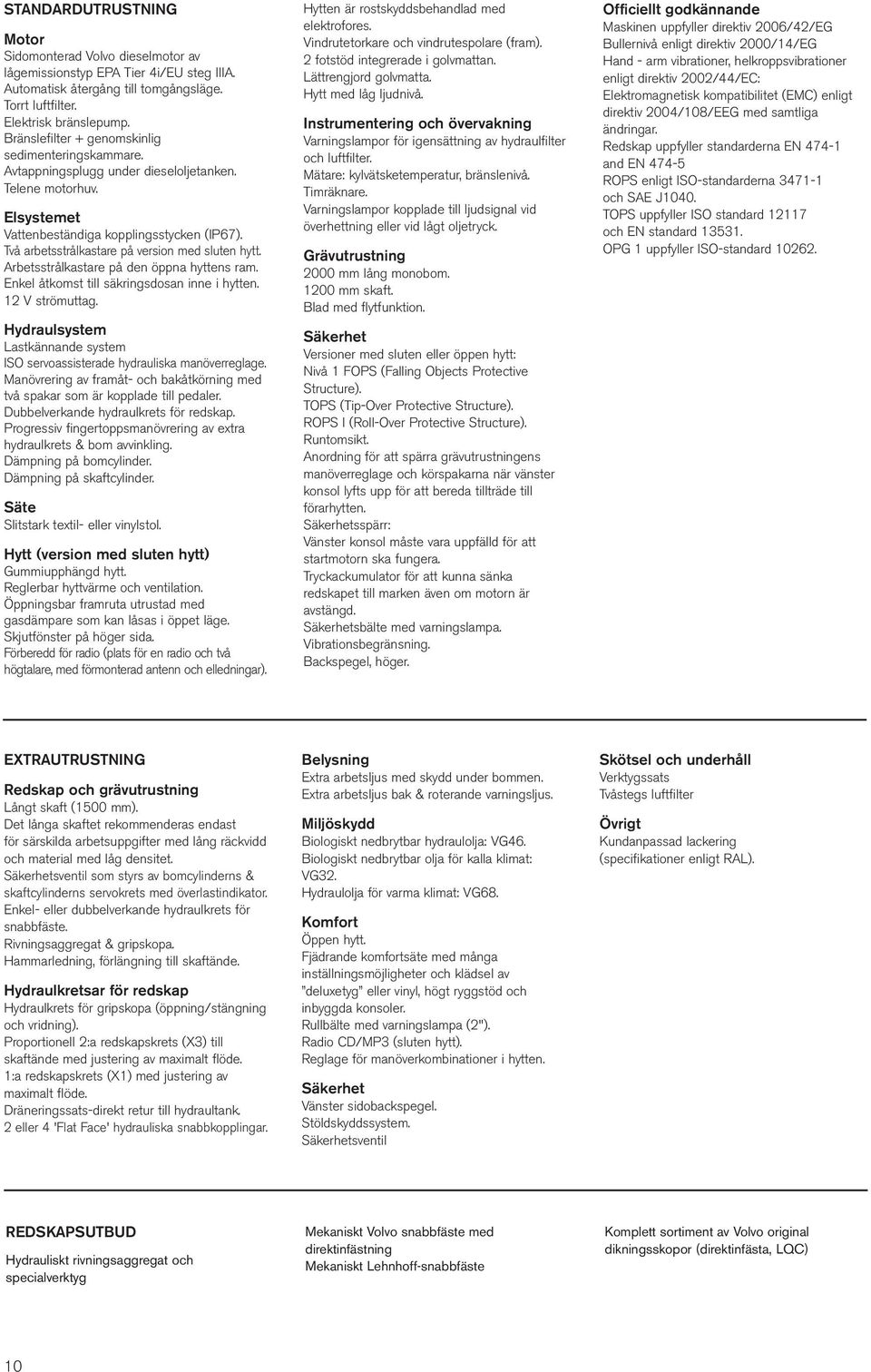

10 STANDARDUTRUSTNING Motor Sidomonterad Volvo dieselmotor av lågemissionstyp EPA Tier 4i/EU steg IIIA. Automatisk återgång till tomgångsläge. Torrt luftfilter. Elektrisk bränslepump. Bränslefilter + genomskinlig sedimenteringskammare. Avtappningsplugg under dieseloljetanken. Telene motorhuv. Elsystemet Vattenbeständiga kopplingsstycken (IP67). Två arbetsstrålkastare på version med sluten hytt. Arbetsstrålkastare på den öppna hyttens ram. Enkel åtkomst till säkringsdosan inne i hytten. 12 V strömuttag. Hydraulsystem Lastkännande system ISO servoassisterade hydrauliska manöverreglage. Manövrering av framåt- och bakåtkörning med två spakar som är kopplade till pedaler. Dubbelverkande hydraulkrets för redskap. Progressiv fingertoppsmanövrering av extra hydraulkrets & bom avvinkling. Dämpning på bomcylinder. Dämpning på skaftcylinder. Säte Slitstark textil- eller vinylstol. Hytt (version med sluten hytt) Gummiupphängd hytt. Reglerbar hyttvärme och ventilation. Öppningsbar framruta utrustad med gasdämpare som kan låsas i öppet läge. Skjutfönster på höger sida. Förberedd för radio (plats för en radio och två högtalare, med förmonterad antenn och elledningar). Hytten är rostskyddsbehandlad med elektrofores. Vindrutetorkare och vindrutespolare (fram). 2 fotstöd integrerade i golvmattan. Lättrengjord golvmatta. Hytt med låg ljudnivå. Instrumentering och övervakning Varningslampor för igensättning av hydraulfilter och luftfilter. Mätare: kylvätsketemperatur, bränslenivå. Timräknare. Varningslampor kopplade till ljudsignal vid överhettning eller vid lågt oljetryck. Grävutrustning 2000 mm lång monobom mm skaft. Blad med flytfunktion. Säkerhet Versioner med sluten eller öppen hytt: Nivå 1 FOPS (Falling Objects Protective Structure). TOPS (Tip-Over Protective Structure). ROPS I (Roll-Over Protective Structure). Runtomsikt. Anordning för att spärra grävutrustningens manöverreglage och körspakarna när vänster konsol lyfts upp för att bereda tillträde till förarhytten. Säkerhetsspärr: Vänster konsol måste vara uppfälld för att startmotorn ska fungera. Tryckackumulator för att kunna sänka redskapet till marken även om motorn är avstängd. Säkerhetsbälte med varningslampa. Vibrationsbegränsning. Backspegel, höger. Officiellt godkännande Maskinen uppfyller direktiv 2006/42/EG Bullernivå enligt direktiv 2000/14/EG Hand - arm vibrationer, helkroppsvibrationer enligt direktiv 2002/44/EC: Elektromagnetisk kompatibilitet (EMC) enligt direktiv 2004/108/EEG med samtliga ändringar. Redskap uppfyller standarderna EN and EN ROPS enligt ISO-standarderna och SAE J1040. TOPS uppfyller ISO standard och EN standard OPG 1 uppfyller ISO-standard EXTRAUTRUSTNING Redskap och grävutrustning Långt skaft (1500 mm). Det långa skaftet rekommenderas endast för särskilda arbetsuppgifter med lång räckvidd och material med låg densitet. Säkerhetsventil som styrs av bomcylinderns & skaftcylinderns servokrets med överlastindikator. Enkel- eller dubbelverkande hydraulkrets för snabbfäste. Rivningsaggregat & gripskopa. Hammarledning, förlängning till skaftände. Hydraulkretsar för redskap Hydraulkrets för gripskopa (öppning/stängning och vridning). Proportionell 2:a redskapskrets (X3) till skaftände med justering av maximalt flöde. 1:a redskapskrets (X1) med justering av maximalt flöde. Dräneringssats-direkt retur till hydraultank. 2 eller 4 'Flat Face' hydrauliska snabbkopplingar. Belysning Extra arbetsljus med skydd under bommen. Extra arbetsljus bak & roterande varningsljus. Miljöskydd Biologiskt nedbrytbar hydraulolja: VG46. Biologiskt nedbrytbar olja för kalla klimat: VG32. Hydraulolja för varma klimat: VG68. Komfort Öppen hytt. Fjädrande komfortsäte med många inställningsmöjligheter och klädsel av deluxetyg eller vinyl, högt ryggstöd och inbyggda konsoler. Rullbälte med varningslampa (2"). Radio CD/MP3 (sluten hytt). Reglage för manöverkombinationer i hytten. Säkerhet Vänster sidobackspegel. Stöldskyddssystem. Säkerhetsventil Skötsel och underhåll Verktygssats Tvåstegs luftfilter Övrigt Kundanpassad lackering (specifikationer enligt RAL). REDSKAPSUTBUD Hydrauliskt rivningsaggregat och specialverktyg Mekaniskt Volvo snabbfäste med direktinfästning Mekaniskt Lehnhoff-snabbfäste Komplett sortiment av Volvo original dikningsskopor (direktinfästa, LQC) 10

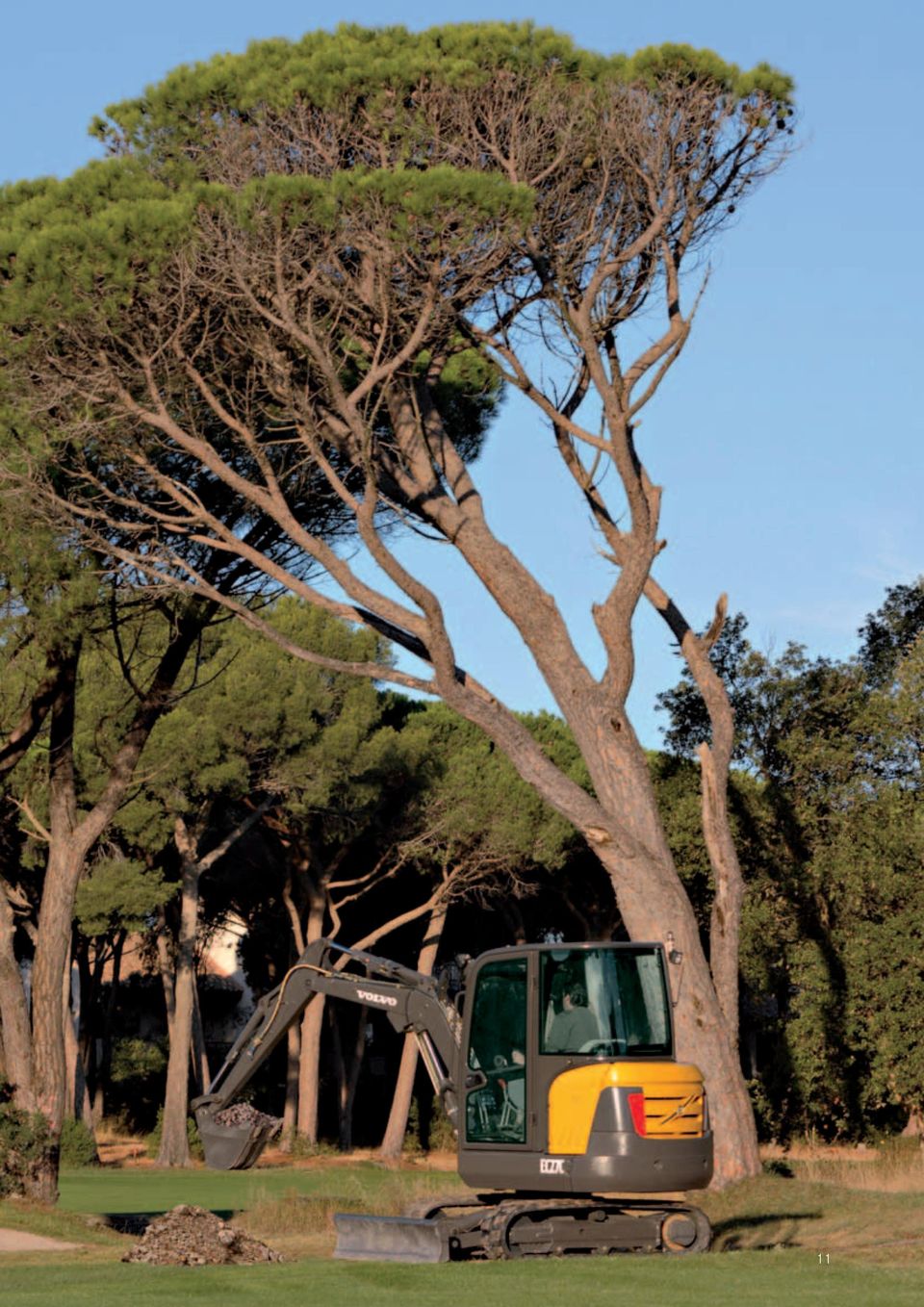

11 11

12 volvo construction equipment Volvo Construction Equipment är annorlunda. Våra maskiner är konstruerade, byggda och servade på ett annorlunda sätt. Den skillnaden kommer från ett ingenjörsmässigt arv som formats de senaste 180 åren. Ett arv som handlar om att sätta människan som använder produkterna främst. Det handlar om att hjälpa användaren vara säkrare, mer bekväm och mer produktiv. Om miljön vi alla delar. Resultatet av detta är ett växande utbud av maskiner och ett globalt servicenätverk ägnat åt att låta dig få mer gjort. Människor världen över är stolta att använda Volvo. Alla produkter är inte tillgängliga på alla marknader. En följd av vår strävan till ständig förbättring är att vi behåller rätten att ändra produkternas specifi kationer och utformning utan särskilt meddelande. Illustrationerna visar inte nödvändigtvis maskinernas standardutförande Ref. No F Swedish CEX Volvo, Global Marketing
