1 GM (T3) Skyddsbåge HYTT

2 McCormick GM (T3) liten och kompakt genomtänkt och mångsidig

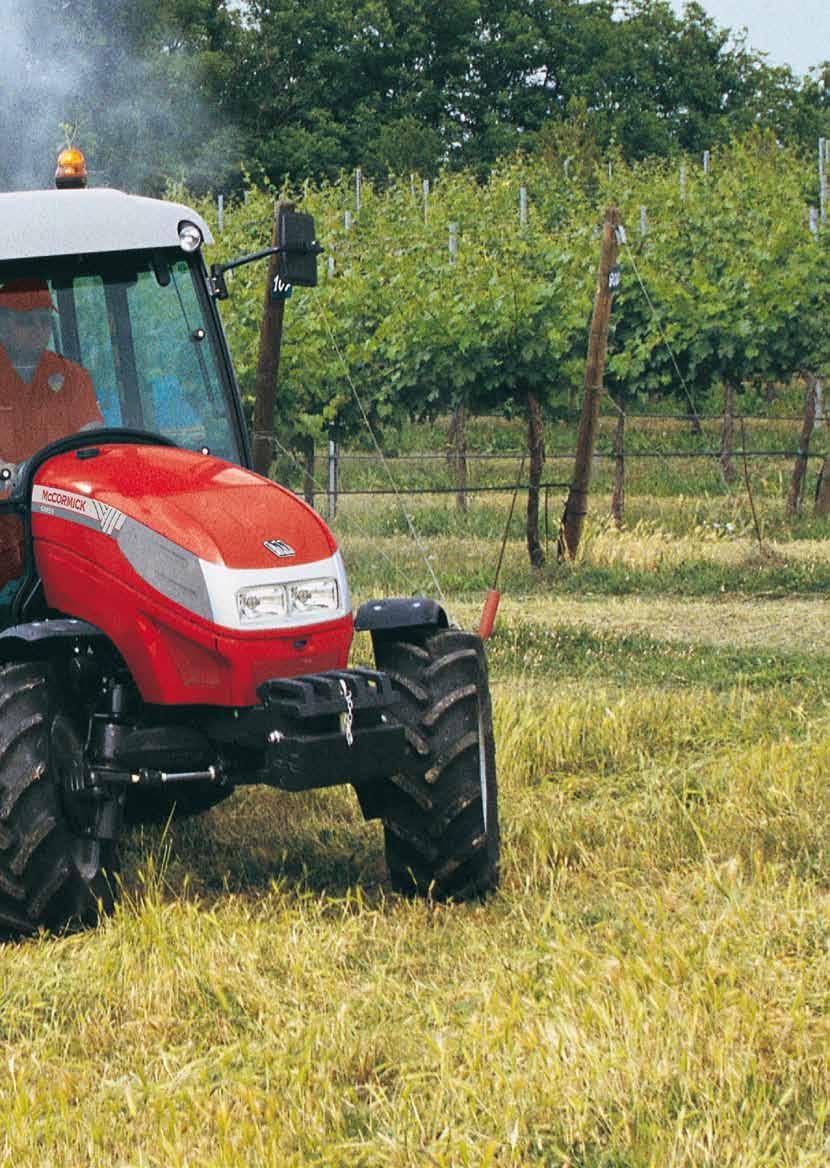

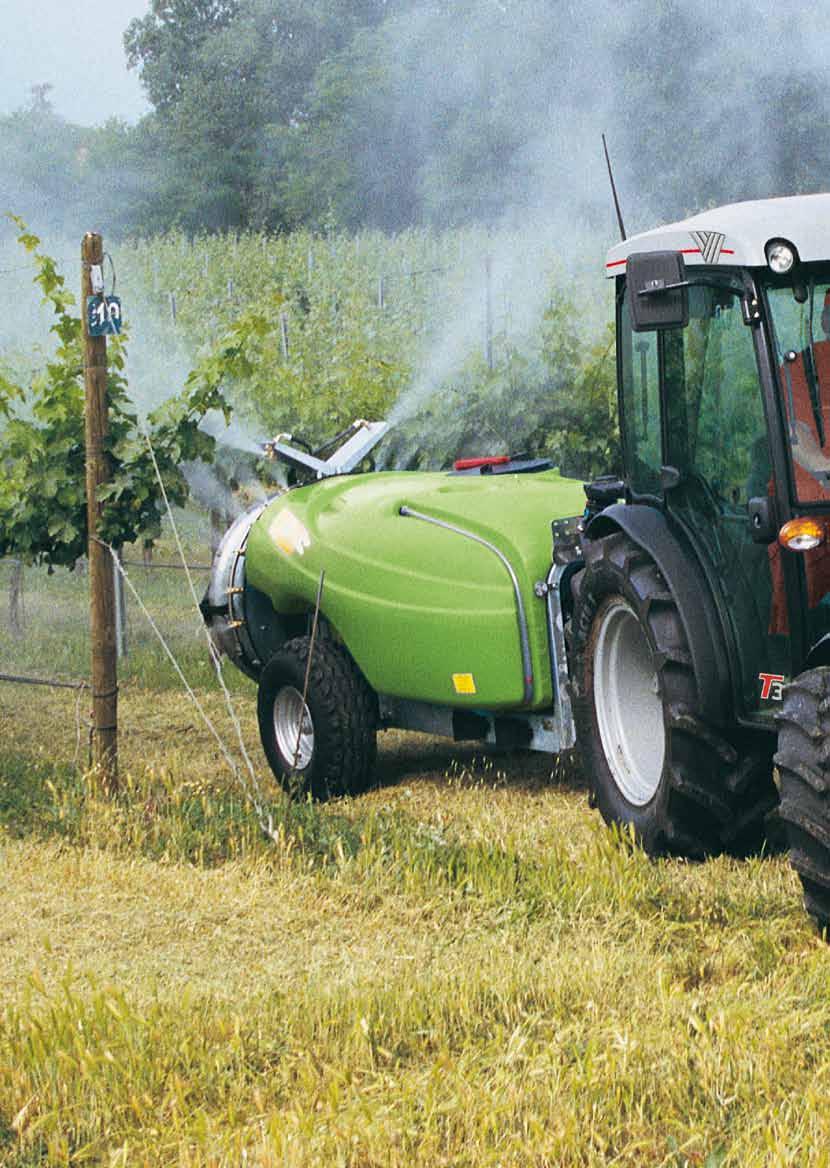

3 g Den nya generationen Yanmar 3- och 4-cylindriga motorer ger hög prestanda, förbättrad bränsleeffektivitet, låg ljudnivå, högt vridmoment och minskade utsläpp. Motorerna levererar 35.5, 44, 47.5 respektive 55 hk. GM 55 är utrustad med den 4-cylindriga turbomotorn med 16 ventiler som ger imponerande prestanda. Serien har i grundutförandet en mekanisk, synkroniserad transmission med fram/back växel. Den mekaniska lyften lyfter upp till 1200 kg. Hydraulsystemet kan utrustas med tre enkel- och dubbelverkande ventiler för yttre hydraulik. GM-serien kan utrustas med frontlyft och front PTO för ytterligare mångsidighet. McCormicks GM-serie är en serie ultrakompakta specialtraktorer med effekt från 35.5 upp till 55 hk. Utmärkande egenskaper för dessa modeller är den sluttande huven för optimal översikt, den smarta utformningen av bakskärmarna och den fällbara två-post störtbågen. Hytten (som finns som tillval) har en modern och ergonomisk design för högsta komfort och bästa arbetsmiljö. Tack vare sin kompakta design och sitt breda användningsområde är GM-serien det givna alternativet där krav på smidighet och goda köregenskaper krävs. Dessa traktorer är idealiska för användning i fruktodlingar, plantskolor och växthus samt för undehåll av grönområden, inom kommuner och fastighetsskötsel. GM-serien finns att få i två utföranden; med gummiupphängd plattform alternativt med hytt med utmärkt luftkonditioneringssystem för att ge föraren högsta komfort. Detta är några av anledningarna till varför GM ses som en liten traktor, men fantastisk när det kommer till funktionell användning!

4 a b högteknologiska motorer från YANMAR (TIER 3) TNV SERIE Den nya generationens turboladdade Yamnar TNV 3- och 4-cylindriga motorer står för hög prestanda, förbättrad bränsleeffektivitet, låg ljudnivå, högt vridmoment och minskade utsläpp. Den 4-cylindriga turbomotorn är utrustad med 16 ventiler och Exhaust Gas Recycling (EGR) som ger enastående prestanda. Rutinmässig service och fortlöpande underhåll underlättas i och med att motorhuvens sidopaneler helt kan tas bort och ger enkelt åtkomst till motorn (fig A). 4WD framaxel, frontlyft och Front pto För maximal Mångsidighet Den fyrhjulsdrivna framaxeln har en styrvinkel på 55 och slutväxlar av kaskadtyp gör traktorn väldigt lättmanövrerad och ger en utmärkt markfrigång. Som tillval finns frontlyft med lyftkapacitet på 400 kg och en front PTO med 1000 rpm (fig. B) för ytterligare ökad kapacitet. c 30 KM/H TRANSMSSION Med SYNkroniserad REVERSErad POWER SHUTTLE Transmissionen är mekanisk och har i grundutförandet växlar. Som tillval finns en krypväxel som då ger växlar. Transmissionen är helt synkroniserad. (fig. C) Växelspakarna är ergonomiskt placerade i den främre rattkontrollen. Den analoga kontrollpanelen är lättöverskådlig och enkel att förstå. (fig. D) d

5 E Effektivt kraftuttag Det bakre kraftuttaget är som standard växlingsbart mellan 540 och 750 rpm för maximal mångsidighet. (fig. E) Inkopplingen av kraftuttaget sker mekaniskt via en spak. Svängbart gaffeldrag är standard. MEkanisk LYFT och YTTRE HYDRAULIK Idealiska för denna effektklass Hydraulsystemet ger ett maximalt flöde på 47,7 liter/min. Den mekaniska lyften med kategori 1 kopplingar kan lyfta upp till 1200 kg. (fig E) Hydraulsystemet kan utrustas med tre enkel- och dubbelverkande ventiler för yttre hydraulik. Manöverspakarna är ergonomiskt och bekvämt placerade vid förarens högra sida. (fig F) f Alternativ med Hytt eller plattform Förarsätet är monterat på en vibrationsdämpad plattform. Samtliga reglage är rationellt och ergonomiskt placerade. Hytten (tillval) har en fantastisk runt-omkring sikt samt ett effektivt luftkonditioneringssystem med aktivt kolfilter vilket ger föraren en bekväm och ren arbetsmiljö med låg ljudnivå. (fig G) g

6

7 McCormick GM (T3) liten i storlek stor i prestanda

8 Gm 40 (T3) GM 45 (T3) GM 50 (T3) GM 55 (T3) MOTOR Yanmar direktinsprutad motor (TIER3) 3TNV88-Klan 4TNV84-Klan 4TNV88-Klan 4TNV84T-2XLAN MAX effekt ISO Hk/kw 35,5/26 44/32 47,5/35 54,2/39,9 hastighet rpm Max. vridmoment nm 108, ,5 MOTOR rpm vid max vridmoment Borrning/slag MM 88/90 84/90 88/90 84/90 slagvolym / ventiler / antal cylindrar 1642/3/6 1995/4/8 2189/4/ / 4Turbo / 16 Kompressionsförhållande 19:1 19:1 19:1 18,9:1 Bränsletank l koppling Fristående Dubbel torr koppling MM Inkoppling Mekanisk Mekanisk Mekanisk Mekanisk TRANSMISSION Bastransmission + reverserad shuttle 12 fram + 12 bak Bastransmission + kryp + reverserad shuttle 16 fram + 16 bak PTO Mekanisk inkoppling 2 Hastigheter 540/750 rpm 1 3 /8 (34.9 mm) kraftaxel med 6 splines Grundhastighet PTO net PTO effekt (ISO) Hk/kW 32/23,5 40/29 43/32 50,7/37,3 FRONTPTO Mekanisk inkoppling 1 hastighet 1000 rpm 1 3 /8 (34.9 mm) kraftaxel med 6 splines framaxel 4WD Mekanisk inkoppling Max. strvinkel 55 Dubbellåsta elektrohydrauliska diff-spärrar BRomsar mekaniska Bakbromsar i oljebad, 6 skivor HYDRAULSYSTEM Drakrafts- och lägesreglering Mekaniskt Lyftkapacitet Kg Max. tryck bar HYDRAUflöde för kontroller l/min TOTALt HYDRAULflöde l/min trepunktslyft Kat. 1 Kat. 1 Kat. 1 Kat. 1 yttre hydraulik: 2 spakar / 3 spakar / / / / FRONTlyft MEKANIsK Lyftkapacitet Kg Trepunktslyft KAT. 1N KAT. 1N KAT. 1N KAT. 1N DIMENSIONer och vikter framdäck 200/70R16 240/70R16 280/70R16 280/70R16 bakdäck 320/70R20 360/70R20 360/70R24 360/70R24 Totalvikt utan vikter (120 kg) (med hytt +150 kg) 4WD Kg Totallängd inkl vikter MM Min. bredd MM hjulbas 4wd MM höjd över skyddsbåge MM höjd över hytt MM Markfrigång mm Förklaring: standard tillval ej tillgänglig All data, bilder och illustrationer i denna broscyr publiceras över hela världen och visar traktorer med och utan tillbehör för olika länder. Rätt till ändringar i specifikationer och konstruktion förbehålls. SE MC TRAKTOR gm 2010 Simrishamnsvägen 50, Tomelilla Tel. +46 (0) , fax. +46 (0) McCormick is a trademark of Argo Tractors S.p.A. via G. Matteotti, Fabbrico [RE] Italia t f webmaster@argotractors.com McCormick original lubricants
