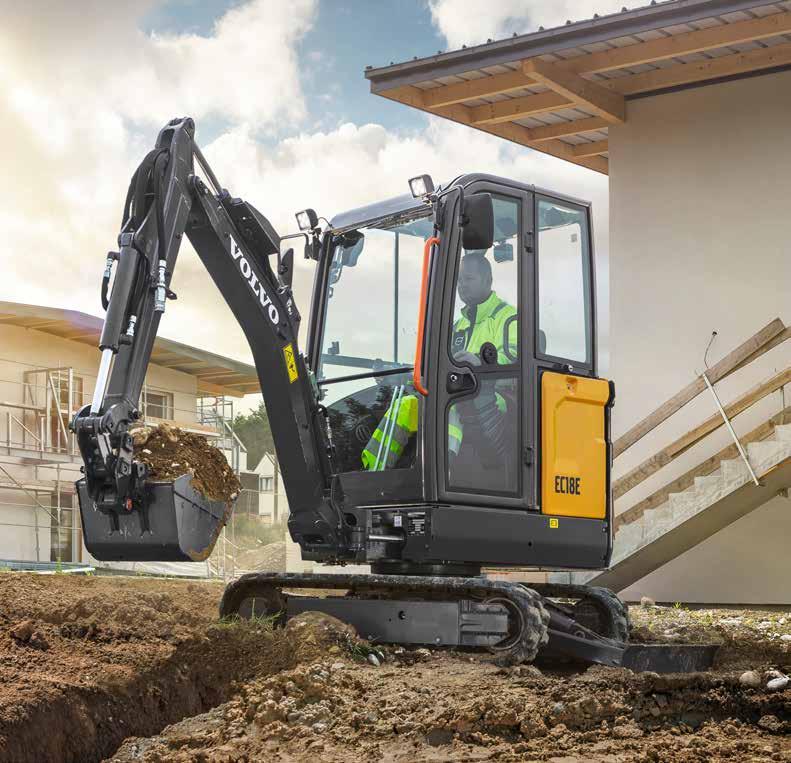

1 EC18E Volvo kompaktgrävare 1,73 2,10 t 16,3 hk

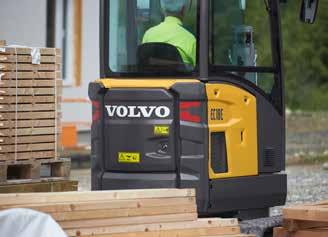

2 Gör svåra arbeten lätta En liten maskin späckad med stora funktioner EC18E är utformad för att hålla driftkostnaderna nere. Byggd för hållbarhet och smidig service med den här kompaktgrävaren blir svåra jobb lätta. Liten men tuff Den unika motviktskonstruktionen med hög profil är gjord av tre hållfasta gjutjärnsdelar som omsluter maskinens bakparti och skyddar alla vitala komponenter. Omslutande stålpaneler, infällda 10 mm från motvikten, ger ytterligare skydd. Servicevänligast i klassen Utför underhållsarbeten snabbt tack vare den gångjärnsförsedda bränsletanken som ger imponerande smidig åtkomst till motorrummet och lättåtkomliga dagliga kontrollpunkter. 50-timmars smörjintervall bidrar ytterligare till att maskinen har klassens bästa servicevänlighet. Säkerheten främst Säkerheten är inbyggd i maskinen med en ROPS/TOPS/FOPScertifierad hytt och öppen hytt, ett rymligt insteg med fotsteg i avvikande färg samt ett orange säkerhetsbälte som standard för enklare kontroll att föraren använder det. Förarens val Den rymliga och prydliga hytten är utformad för att föraren ska sitta bekvämt och vara produktiv. Det plana golvet är lätt att hålla rent. Oslagbar sikt, överskådlig placering av reglage, rullspakar och stora körpedaler bidrar till den utmärkt kontroll. 2

3 Liten maskin, hög prestanda Ta prestanda till nästa nivå med 13 % högre dragkraft och kg kombinerade grävkrafter. Den 11 % längre undervagnen bidrar till ännu bättre allsidig lyftkapacitet och stabilitet jämfört med föregående generation. Lägg till den enkla manövreringen av hydrauliken som underlättar planeringsjobb, såväl som möjligheten att arbeta nära bladet, och du förstår varför arbetsuppgifterna blir klara på rekordtid. 3

4 En oslagbar allroundmaskin Ta dig fram där andra maskiner går bet tack vare EC18E:s kompakta design. Lätt att använda och lätt att transportera den här grävmaskinen på 1,8 ton är det perfekta valet när du behöver en kompakt maskin för ditt uppdrag. Smidig att transportera Maskinen är tack vare sin låga vikt och praktiska design trygg och säker att transportera. Med ett automatiskt svänglås och fyra lätt åtkomliga surrningspunkter på den övre ramen kan maskinen transporteras säkert på ett litet släp med upp till tre skopor och en hydraulhammare, medan den totala transportvikten hålls under 2 ton. Smidig lastning Tack vare dess optimerade viktbalans, omarbetade undervagn med längre larv, reglering av de två hastigheterna och stora körpedaler är EC18E smidig att lasta på ett släp. Transportera flera skopor utan problem med Volvos skoptransportsystem. 4

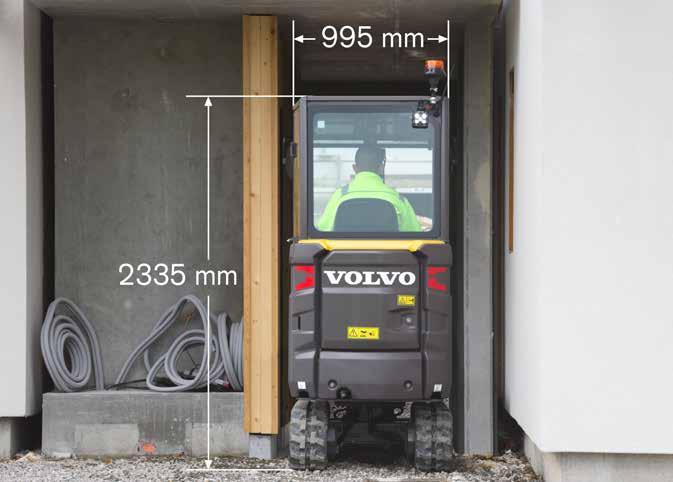

5 En kompakt design Med en ställbar undervagn som dras in till under 1m och breddas upp till 1,35m tillsammans med en maskinhöjd under 2,35m, kan du lita på att den här kompaktgrävaren levererar oslagbara resultat vid arbete i trånga utrymmen. Maskinens konstruktion säkerställer att det högra ramhörnet, offsetbommens svängcentrum och dess cylinder, håller sig inom banden, vilket ger maximal sikt och mindre risk för maskinskador vid arbete i trånga utrymmen. Perfekt kontroll Precis, jämn och enkel manövrering av bomsvängen och extra hydraulik med proportionella rullspakar. Grävspakarna är lätta att använda och låter dig finjustera maximalt hydraulflöde till alla redskap för att säkerställa optimal fart och kraft för alla uppgifter. 5

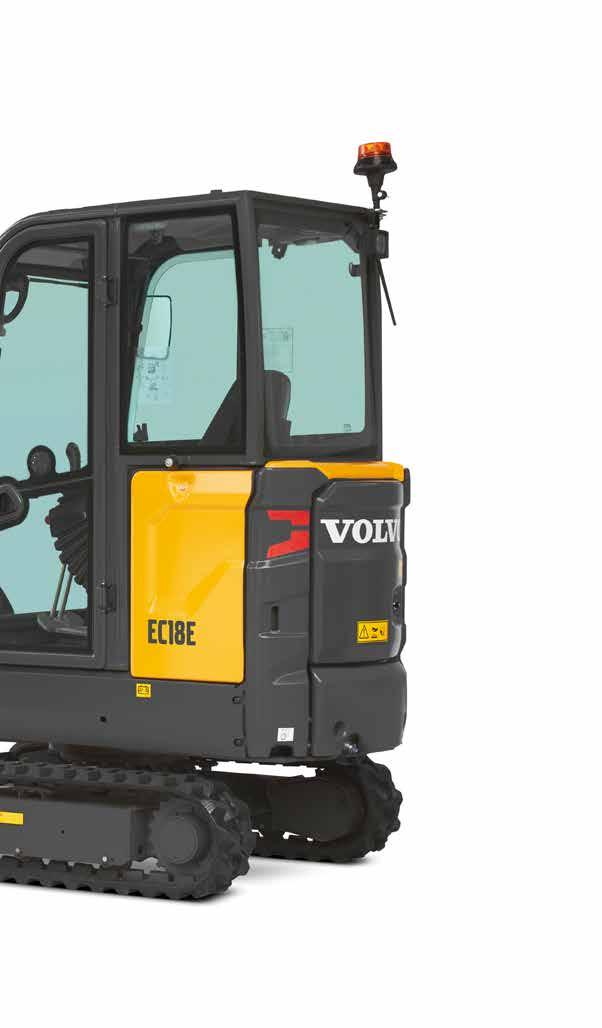

6 Kompakt mångsidighet Liten maskin, hög prestanda 13 % högre dragkraft kg kombinerade grävkrafter I genomsnitt 22 % högre lyftkapacitet längs larv 140 mm ökning av grävdjupet Liten men tuff Omslutande stålpaneler NYHET Gjuten motvikt med hög profil EXKLUSIVT FÖR VOLVO Bomcylinder på översidan av bommen Skyddade slangar, dragna inuti bommen Bomsväng innanför larven Säkerheten främst Insteg och lejdare med hög synlighet samt orange säkerhetsbälte EXKLUSIVT FÖR VOLVO 4 enkelt åtkomliga surrningspunkter på den övre ramen NYHET Möjlighet till spaklås (omkopplare, operatörsnärvaro i stolen eller säkerhetsbältesgivare) EXKLUSIVT FÖR VOLVO Lätt att ta sig in och ut ur hytten Mångsidig prestanda Två extra hydraulfunktioner EXKLUSIVT FÖR VOLVO Dubbelverkande hydraulik för redskapsfäste NYHET Variabel undervagn, under 1 meter bred 6

7 Förarens val Enkel öppning av framrutan och demontering av nedre r utan med förvaringslösning NYHET Rullspakar med justerbart hydraulflöde EXKLUSIVT FÖR VOLVO Överskådlig reglagelayout Automatisk 2-växlad körväxellåda Jämna kombinerade rörelser Maximera lönsamheten Smidig åtkomst till motorrummet tack vare en gångjärnsförsedd bränsletank EXKLUSIVT FÖR VOLVO Automatisk motoravstängning och automatisk tomgång (tillval) EXKLUSIVT FÖR VOLVO Plana fönster runtom Smörjningsintervall på 50 timmar Patenterat hydraulfilter. Hela paketet Utbud av skopor och redskapsfästen från Volvo Matchande hydraulhammare från Volvo Volvo originaldelar Volvo Finansiella Tjänster 7

8 Volvo EC18E i detalj Motor Motor D0.9A Max. effekt vid varv/min Brutto kw 12 hk 16,3 Enligt ISO 2534 / SAE J1995 Max. vridmoment Nm 52 vid varvtal varv/min Antal cylindrar 3 Cylindervolym cm³ 898 Cylinderdiameter mm 72 Slaglängd mm 73,6 Kompressionsförhållande 24 Elsystem Spänning V 12 Batteri V 1 x 12 Batterikapacitet Ah Generator V/Ah 12/40 Svängsystem Max. svänghastighet varv/min 9,5 Max. vridmoment, sväng danm 243 Undervagn Överrullar/underrullar per sida 3 / 0 Bandspänning Med fettkolv Blad (bredd x höjd) mm x 230 Grävprestanda Standardskopbredd (blad, utan kantstål) mm 450 Vikt standardskopa kg 33 Kapacitet, standardskopa l 36 Skoprotation 196 Skopans brytkraft (ISO) dan Grävkraft med kort skaft (ISO) dan 795 Grävkraft med långt skaft (ISO) dan 695 Vikt och marktryck Tjänstevikt enligt ISO 6016 kg Jordtryck (hytt) kpa 28,4 Transportvikt kg Med gummilarv mm 230 Med kort skaft mm 950 Med bränsletankskapacitet % 100 Med öppen hytt kg 84 Med långt skaft kg 4 Med tung motvikt kg 38 Med stållarv kg 78 Hydraulsystem Pumptyp Kolvpump/ kugghjulspump Maximalt systemflöde l/min 48 / 34 Maximalt flöde för tillbehör l/min 43 / 30 Maximalt flöde för 2:a hydraulfunktionen (extrautrustning) l/min 23 Maximalt arbetstryck MPa 17 Larvsystem Max. dragkraft dan Max. larvhastighet, låg km/h 1,8 / 2,5 Max. larvhastighet, hög km/h 3,5 / 4,6 Backtagningsförmåga 30 Återfyllning vid service Bränsletank l 21 Hydraulsystem, totalt l 21 Hydraultank l 15 Ljudnivå Intern ljudnivå enligt ISO 6396 LpA db (A) 78 Extern ljudnivå enligt ISO 6395 och EU:s bullerdirektiv (2000/14/EG) och 474-1:2006 +A1:200 LwA db (A) 93 LYFTKAPACITET EC18E Dessa kapaciteter gäller för en maskin utrustad med hytt, gummilarv och utan skopa eller snabbfäste. Värdena nedan är enligt ISO-standard De överskrider inte 75 % av tipplasten eller 87 % av den hydrauliska begränsningen med maskinen på fast och jämn mark. Laster markerade med en asterisk (*) begränsas av maskinens hydrauliska lyftkapacitet snarare än tipplast. Obs! I enlighet med EN måste maskinen vara utrustad för att utföra hanteringsarbete. Det är förarens ansvar att känna till och följa gällande nationella och lokala säkerhetsbestämmelser. Lyftpunktsradie (A) 2,0 m 3,0 m Max. räckvidd Lyftpunktshöjd (B) m Max. m Skaft: 950 mm + schaktblad upp Skaft: 950 mm + schaktblad nere Skaft: 950 mm + schaktblad nere + tung motvikt Skaft: mm + schaktblad uppe Skaft: mm + schaktblad nere Skaft: mm + schaktblad nere + tung motvikt 2 kg * 278* 2,95 1 kg 448* 448* 292* 292* 263* 263* 3,32 0 kg 542* 542* 294* 294* 247* 247* 3,28-1 kg 423* 423* * 239* 2,81 2 kg * 278* 2,95 1 kg 448* 448* 292* 292* 263* 263* 3,32 0 kg 542* 542* 294* 294* 247* 247* 3,28-1 kg 423* 423* * 239* 2,81 2 kg * 278* 2,95 1 kg 448* 448* 292* 292* 263* 263* 3,32 0 kg 542* 542* 294* 294* 247* 247* 3,28-1 kg 423* 423* * 239* 2,81 2 kg * 241* 245* 245* 3,17 1 kg 373* 373* 276* 276* 240* 240* 3,52 0 kg 548* 548* 297* 297* 228* 228* 3,48-1 kg 452* 452* 232* 232* 222* 222* 3,05 2 kg * 241* 245* 245* 3,17 1 kg 373* 373* 276* 276* 240* 240* 3,52 0 kg 548* 548* 297* 297* 228* 228* 3,48-1 kg 452* 452* 232* 232* 222* 222* 3,05 2 kg * 241* 245* 245* 3,17 1 kg 373* 373* 276* 276* 240* 240* 3,52 0 kg 548* 548* 297* 297* 228* 228* 3,48-1 kg 452* 452* 232* 232* 222* 222* 3,05 8

9 MÅTT Benämning Enhet EC18E Skaft mm A Maximal grävhöjd mm B Maximal tömningshöjd mm B* Max. frigång för skopa mm C Grävdjup mm C* Maximalt grävdjup mm D Maximalt grävdjup, vertikalgrävning mm E Maximal räckvidd vid marknivå mm G Schaktbladets högsta läge Kort blad mm 225 Långt blad mm 267 H Schaktbladets lägsta läge Kort blad mm 296 Långt blad mm 386 J Längd över larv mm K Schaktblad, maximal räckvidd vid marknivå Kort blad mm Långt blad mm L Största bredd med 230 mm band Min mm 995 Max. mm M Totallängd mm M* Transportlängd (nedsänkt skaft) Kort blad mm Långt blad mm P Schaktbladets höjd mm 231 Q Bandbredd (gummi) mm 230 Q(1) Bandbredd (stål) mm 230 R Överbyggnadens markfrigång mm 456 S Främre svängradie mm T Främre svängradie med maximal bomsväng mm U Totalhöjd hytt mm U* Totalhöjd öppen hytt mm X Svängradie, bakdel mm X* Bakre överhäng (över band) mm 342 β1 Maximal bomsvängning åt höger mm 419 β2 Maximal bomsvängning åt vänster mm 525 1: Extrautrustning REDSKAPSSPECIFIKATIONER Dikningsskopor Aggressive Cutskopor Fast Standardskopor Enhet Tiltbar Hydraulhammare HB02 med låg bullernivå Typ av redskapsfäste mm * Volvo mekaniskt (direktinfäst) l Direktinfäst Lehnhoff mekaniskt l Fäste av Lehnhoff-typ Mekaniskt, symmetrisk typ l Fäste av symmetrisk typ *med tänder Se redskapskatalogen för mer information 9

10 Utrustning STANDARDUTRUSTNING Motor 3-cylindrig vattenkyld Volvo-dieselmotor med låga utsläpp, uppfyller miljökraven för EPA Tier 4 och EU steg V Startmotorn skyddad mot aktivering när motorn redan är igång Automatisk motoravstängning vid överhettning eller låg oljenivå Säkerhetsspärr: Vänster konsol måste vara uppfälld för att motorn ska starta Torrluftfilter, enkelpatron Vattenavskiljare och halvgenomskinligt bränslefilter Plasttank med avtappningsplugg Drivlina Automatiska hydrauliska körmotorer med två hastigheter och reduktionsväxlar Underrullar med inre fläns, permanentsmorda Permanentsmorda ledarhjul Elektriskt/elektroniskt reglersystem Underhållsfritt batteri Elsystem i skyddsklass IP67 samt högkvalitetsanslutningar Batterifrånskiljare Två arbetsstrålkastare på version med sluten hytt Arbetsstrålkastare på den öppna hyttens ram 12 V eluttag i hytten med mobiltelefonförvaring Svängsystem Hydraulisk radialkolvmotor med inbyggd stötdämpande ventil Automatisk, fjäderansatt svängbroms, multidisk, med hydraulisk frigöring Centrala och utdragna smörjpunkter för svängkransen och dess lagring Överbyggnad Stansade stålpaneler runtom, infällda 10 till 15 mm 4 integrerade surrningspunkter Undervagn Lådsvetsad ram Stadiga, demonterbara skydd för körmotor och svängsystem Lådsektion med mycket styv schaktbladsstruktur Hydraulsystem Högeffektivt hydraulsystem från Volvo Flödesdelande och lastkännande huvudreglerventil Bomcylinder med ändlägesdämpare (upp) Patenterat filtrerings- och påfyllningselement Stor oljekylare och kylare sida vid sida Dubbelverkande hydraulkrets för redskap Hydraulslangar dragna inuti bommen för bättre skydd Plasttank med avtappningsplugg Sluten/öppen hytt Stoppad förarstol Rymligt insteg Stor och rymlig, fri golvyta Orange insteg med hög synlighet Orange säkerhetsbälte med hög synlighet och varningsindikator på display Verktygslåda med inbyggd förvaring för instruktionsbok samt låsbar dörr Hytt Orange lejdare med hög synlighet Plant härdat glas runtom Fönstret fram öppnas med gasfjäder Vindrutetorkare och spolarmunstycke fram Skjutfönster på höger sida Värmesystem med justering i hytten av temperatur och luftflöde samt flera ventilationsöppningar Filtrerat luftintag Radioförberedd (antenn, kabelsats) STANDARDUTRUSTNING Grävaggregat Gjuten ände och strukturdelar på skaft, sväng, undervagn och övre strukturens nos Monoblock, Lådsvetsad bom och skaft Stålbussningar med lång livslängd samt härdade, försmorda och korrosionsbeständiga tappar 50-timmarsintervall för alla smörjpunkter Maskinreglage Automatisk låsningsenhet för grävspakar och körpedaler när vänster konsol är upphöjd. Proportionell och justerbar rullspaksstyrning av bomoffset och extra hydraulik Stora körpedaler Vippkontakt (fullt flöde) på höger joystick Tryckackumulator för nedsänkning av utrustningen till marken Instrumentering och övervakning Permanent digital timmätare som syns utifrån hytten Varningslampor för igensättning av hydraulfilter och luftfilter Mätare för motortemperatur och bränslenivå Officiellt godkännande Maskinen uppfyller direktiv 2006/42/EG Bullernivå enligt direktiv 2000/14/EG Hand - arm vibrationer, helkroppsvibrationer enligt direktiv 2002/44/EC: Elektromagnetisk kompatibilitet (EMC) enligt direktiv 2004/108/EEG med samtliga ändringar Redskap uppfyller standarderna EN och EN ROPS (Roll-Over Protective Structure) som uppfyller kraven i standarderna ISO och SAE J1040 TOPS (Tip-Over Protective Structure) som uppfyller kraven i standarderna ISO och EN OPG 1 (Operator Protective Guard) som uppfyller kraven i standarden ISO (i förekommande fall) EXTRAUTRUSTNING Motor Tvåstegs luftfilter System för automatisk tomgång Automatisk motoravstängning med tidsinställning Förarmiljö Robust öppen hytt med 4 stolpar Uppvärmd hytt Vinylklädd stol med mekanisk fjädring, lågt ryggstöd och 2-tums orange säkerhetsbälte Vinylklädd stol med mekanisk fjädring, förlängt ryggstöd med svankjustering och 2-tums orange inrullningsbart säkerhetsbälte Vinylklädd stol med mekanisk fjädring, förlängt ryggstöd med svankjustering och 3-tums inrullningsbart säkerhetsbälte Tygklädd stol med mekanisk fjädring, lågt ryggstöd och 2-tums orange säkerhetsbälte Tygklädd stol med mekanisk fjädring, förlängt ryggstöd med svankjustering och 2-tums orange inrullningsbart säkerhetsbälte Tygklädd stol med mekanisk fjädring, förlängt ryggstöd med svankjustering och 3-tums inrullningsbart säkerhetsbälte Extra låsbar förvaringsbox (bakom stolen) Elektrisk omkopplare för ändring av ISO/SAE-styrmönster Körvarning Radio, AUX, USB, Bluetooth DAB-radio, USB, Bluetooth och MP3 Stöldskydd, kodlås Stöldskydd, kodad nyckel Reglagelås, omkopplare Reglagelås, operatörsnärvaro och omkopplare Reglagelås, säkerhetsbältesgivare Frontskydd OPG1 för öppen hytt Kraftiga skydd för hytt (OPG2, fram och ovan) Verktygssats 10

11 EXTRAUTRUSTNING Maskinens yttre Vänster/höger backspegel En skyddad arbetslampa på bommen En arbetslampa baktill Roterande varningslampa En skyddad LED-arbetslampa på bommen En LED-arbetslampa baktill Paket med LED-arbetsbelysning Varningsljus, blinkande LED Grönt varningsljus kopplat till säkerhetsbältet Tung motvikt Flera kundanpassningsnivåer (RAL-specifikationer) som visar din företagsidentitet. Undervagn 230 mm gummilarv 230 mm stållarv Kort schaktblad Långt schaktblad EXTRAUTRUSTNING Hydraulik Övertrycksventil för extrautrustning Ventil för hydraulhammare/sax Hydraulavtappning för tillbehör Andra tillbehörskrets med proportionella och justerbara reglage Sats med två Flat Face-hydraulkopplingar Sats med 4 hydrauliska Flat Face-snabbkopplingar Dubbelverkande krets för hydrauliska redskapsfästen Säkerhetslyftventiler för bom och skaft Säkerhetslyftventiler för bom, skaft och schaktblad Certifierad säkerhetsventil Mineralisk hydraulolja VG32 Mineralisk hydraulolja VG46 Mineralisk hydraulolja VG68 Biologisk hydraulolja VG32 (PANOLIN ) Biologisk hydraulolja VG46 (PANOLIN ) Grävaggregat Kort skaft Långt skaft Maskinreglage På/av-knapp i spak för bomoffset och extra hydraulik Redskap Volvo mekaniskt snabbfäste (direktinfäst) Lehnhoff mekaniskt redskapsfäste Mekaniskt redskapsfäste av symmetrisk typ (S30) Standardskopor Fasta dikningsskopor Tiltbara dikningsskopor Hydraulhammare HB02LN ETT URVAL AV VOLVO EXTRAUTRUSTNING LED-belysning och varningsljus Stöldskydd, kodad nyckel Kort eller långt skaft Kort eller långt blad Stållarv Automatisk tomgång och avstängning Alla produkter marknadsförs inte på alla marknader. Under vår policy av ständiga förbättringar förbehåller vi oss rätten till ändringar i specifikationer och utförande utan särskilt meddelande. Illustrationerna visar inte alltid maskinen i standardutförande. 11
