37,6 kw / 50,4 hk vid varv/minut kg mm DX60R. Kompaktmaskiner

Transkript

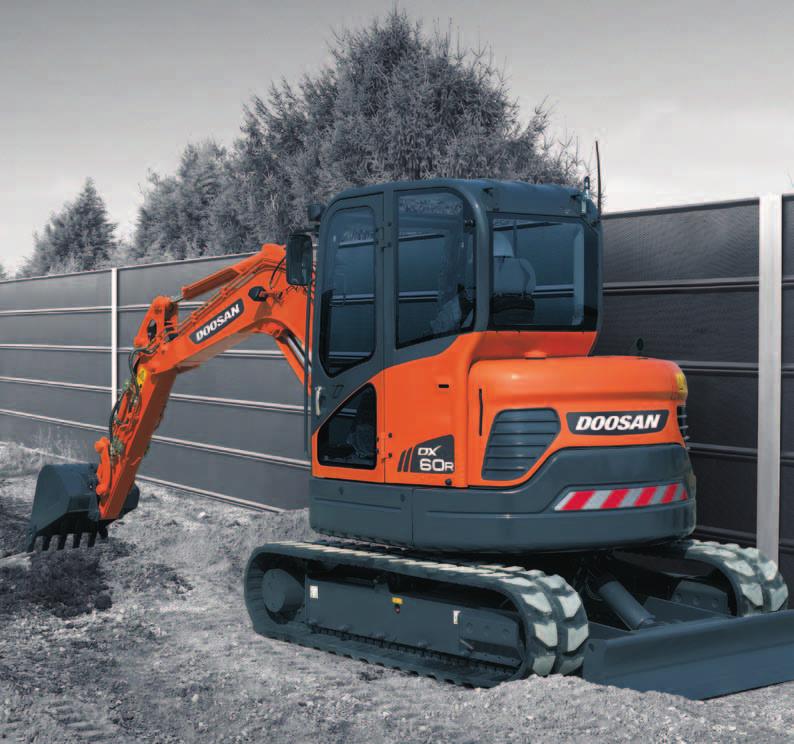

1 37,6 kw / 50,4 hk vid varv/minut kg mm DX60R Kompaktmaskiner

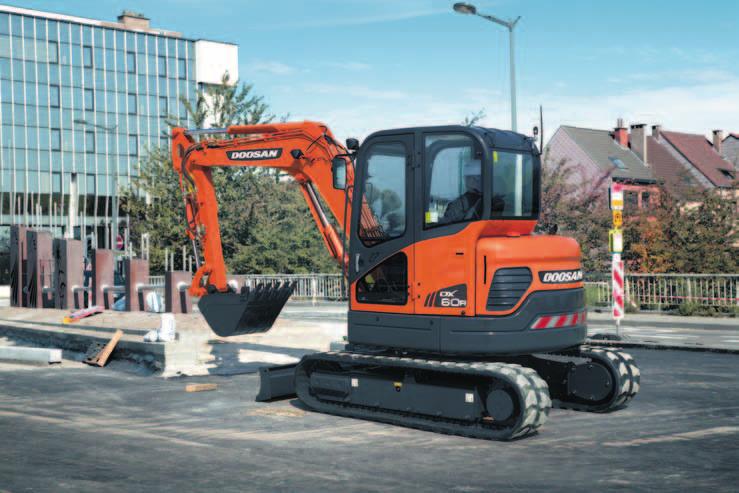

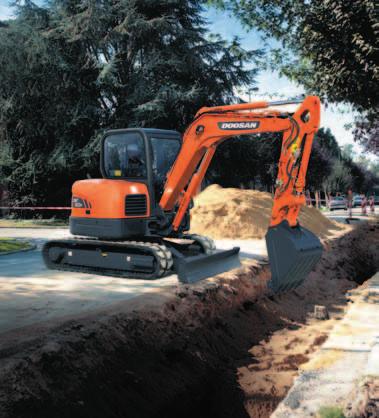

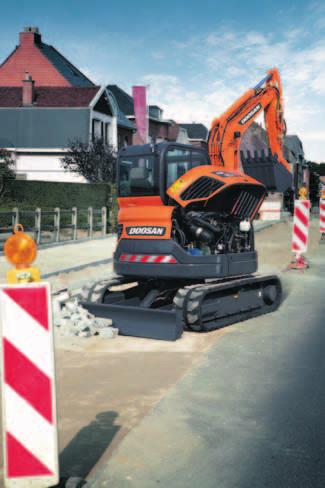

2 DOOSAN DX60R hydraulgrävmaskin: En ny modell med nya funktioner Nya DX60R hydraulgrävmaskin ger ökat värde till föraren. Nya DX60R utvecklades med konceptet att ge optimalt värde till slutanvändaren. Konkret betyder detta: Förbättrad produktion och en förbättrad bränsleekonomi tack vare elektronisk optimering av hydraulsystemet och den nya generationens motor. Förbättrad ergonomi, ökad bekvämlighet och utmärkt sikt åt alla håll vilket garanterar säker och behaglig arbetsmiljö. Förbättrad tillförlitlighet med material av hög kvalitet tillsammans med nya metoder för strukturell hållfasthetsanalys, har lett till längre livslängd på komponenter, vilket minskar driftkostnaderna. Minskat underhåll ökar Grävmaskinens tillgänglighet och minskar dess driftkostnader. 2

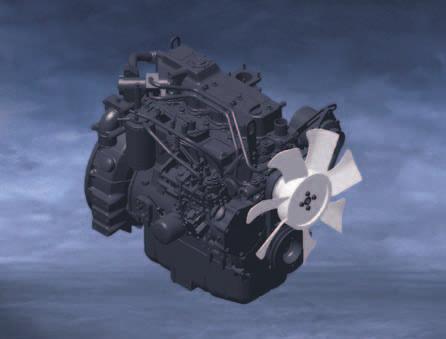

3 Tekniska data q Motor Modell Yanmar 4TNV98-ESDB6 Antal cylindrar / Slagvolym 4 / cc Nominell svänghjulseffekt 37,6 kw (50,4 hk) vid varv/min (SAE J 1349, net) 37,6 kw (51,1 Ps) vid varv/min (DIN 6271) Max. dragkraft 19,3 ~21 kgf.m / varv/min Cylinderdiameter och slaglängd 98 mm x 110 mm Generator 12 V / 60 Ah q Förarhytt Ljudnivå (dynamiskt värde) LwA extern ljudnivå Garanterad ljudeffektnivå 97 db (A) (2000/14/EC) LpA ljudnivå förare 77 db (A) (ISO 6396) q Hydraulsystem Huvudpumpar 2 variabla axialkolvpumpar 1 drivpump Maximalt oljeflöde: 2 x 49,3 l/min + 35,6 l/min Styrpump Drivpump - maximalt flöde: 9,9 l/min Maximalt systemtryck Bom/sticka/skopa: 230 kgf/cm² (225bar) Transport: 210 kgf/cm² (205bar) Svängning: 230 kgf/cm² (225bar) q Svängmekanism Svängbromsen är fjäderansatt, hydrauliskt frigjord och av skivbromstyp. Svänghastighet 9,58 varv/min Bakre svängradie mm Vänster / Höger Svängvinkel 70 / 50 q Körning Körhastighet (hög / låg) 3,9 / 2,1 km/h Maximal dragkraft kgf Maximal lutning 30 / 58 % q Vikt Bom mm Sticka mm Skopa SAE 0,175 m 3 Band 400 mm Bandplatta Arbetsvikt Marktryck Gummi kg 0,33 kgf/cm² Stål kg 0,34 kgf/cm² q Underrede Hydraulisk bandjusterare med stötdämpande rekylfjädrar. Nedre rullar (per sida) 5 Bandplattor Gummi / stål Bandens bredd 400 mm q Påfyllningskapacitet Bränsletank Kylsystem (kylarkapacitet) Motorolja Hydraulsystem Hydraultank Slutväxel 78 l 10 l 11,6 l 100 l 65 l 1,4 l q Skopor Kapacitet (m 3 ) Bredd (mm) Vikt (Kg) Rekommenderad PCSA CECE Utan Med Bom mm sidoskärare sidoskärare Sticka mm Sticka mm 0,175 m 3 0,15 m mm 724 mm 141 kg B B 0,07 m 3 0,06 m mm 362 mm 96 kg A A A. Lämplig för material med en densitet mindre än eller lika med kg/m 3 B. Lämplig för material med en densitet mindre än eller lika med kg/m 3 3

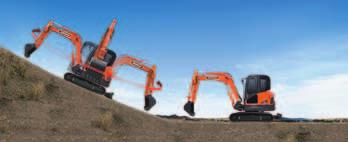

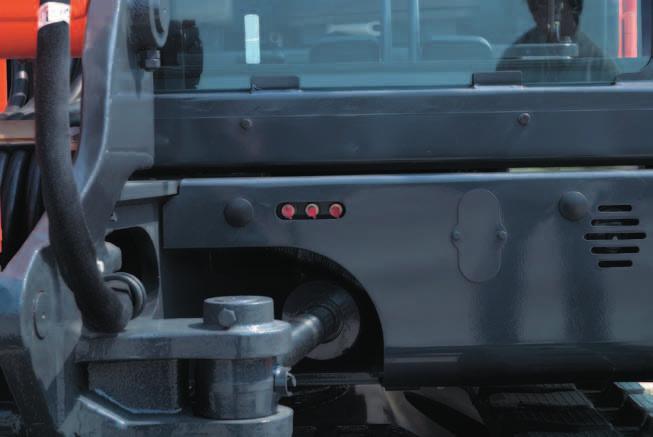

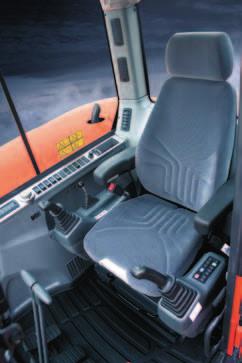

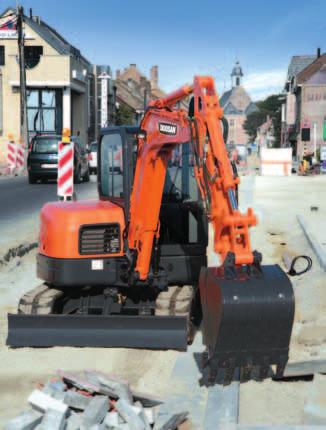

4 Prestanda DX60R garanterar bästa prestanda genom höga grävkrafter och ett högteknologiskt hydraulsystem som ger bättre arbetseffektivitet på alla typer av arbetsplatser! Enastående prestanda är grundstandard! Övergripande säkerhet och bekvämlighet är också nyckelfaktorer när man talar om enastående prestanda. Svängbom: Det nyligen konstruerade svängfästet och bomsvängcylindern säkerställer kraftfulla och stabila prestanda. Varvtalsratt / Automatisk tomgång: Tack vare den elektroniska kontrollen kan optimalt varvtal ställas in efter arbetsbelastningen. Den automatiska tomgångsfunktionen inkopplad som standard spar åtskilligt med bränsle. Huvudkontrollventil: Maskinen kan manövreras exakt i både enkla och kombinerade rörelser.när kretsen som säkerställer optimal frontaggregatrörelse används, förhindrar bomhållfunktionen att bommen sjunker av sin egen tyngd. Arbetsmiljö Bättre backtagningsförmåga och arbetskapacitet: Tack vare den stora dragkraften som baseras på högprestandamotorns effekt och den högsta svängbegränsningsvinkeln i klassen, visar DX60R enastående kapacitet vid arbete i sluttningar. Denna standardmaskin, erbjuder en rymlig förarplats av en typ som annars endast kan erhållas i medelstora och stora maskiner. Manöverdonen i hytten är ergonomiskt utförda för att säkerställa lättåtkomlighet och bekvämlighet åt föraren. Mätare för kylvätsketemperatur Bränslemätare Strömställare Schaktblad Instrumentpanel av fast typ Justerbar fjädrande förarstol med ställbart nackskydd och armstöd Justerbar förarstol A/C Förstorad entredörr: Tillgängligheten till förarplatsen är förbättrad & utrymmet för föraren har maximerats (från 515 mm till 640 mm) Komfortabel arbetsplats: Manöverkontrollerna, luftkonditioneringssystemet & och det breda siktfältet ger de allra bästa arbetsförhållanden Hydraulspakar av joysticktyp 4

5 Underhåll Samtliga komponenters status och drifttillstånd kan omedelbart överblickas. Den praktiska och enkla brukbarheten är verkligen utmärkande. Den mest avancerade tekniken utvecklad av Doosan Infracore Co., Ltd. integrerades i DX60R grävmaskin för kraftfulla prestanda och enkelt underhåll. Detta ger föraren praktiska underhållskontroll punkter och maximerar DX60R:s arbetseffektivitet. Maskinens driftsäkerhet bidrar till låga kostnader under dess livslängd. Doosan använder CAD datasystem för kvalitetskontroll. Hyttfästen med gummielement Tippbar hytt för enkelt underhåll Enkelt underhåll: Åtkomlighet till motorns olika delar sker från sidan. Smörjledningar: Inbyggda för enkel smörjning av svänglager och cylinder. Standard- och tillvalsutrustning q Standardutrustning Hydraul system Flödesåtervinning för sticka Extra hydrauluttag (ventiler) Slangbrottventiler Förarhytt & inredning Förarhytt monterad på viskösa stöd Luftkonditionering Luftkonditioneringsfilter Justerbar fjädrande förarstol med ställbart nackskydd och armstöd Skjutfönster fram som kan tas bort i två delar Innerbelysning Vindrutetorkare med intervalltorkning Förvaringsutrymme Varvtalskontrollratt (RPM) Högtalare och anslutningar för radio Fjärrstyrning av radio från konsol 12 V eluttag Eluttag för bärbar dator Hydraulkontrollspakar med 3 knappfunktioner Glasruteantenn q Tillvalsutrustning Förarhytt & inredning Sitsvärme Radio/CD Radio/CD/MP3 Extra arbetsbelysning Solskydd Säkerhet Stor ledstång Säkerhetsbälte Hydraulisk säkerhetsspärr Fönster av säkerhetsglas Hammare för utrymning genom fönstret i nödsituationer Nödstopp för motor (strömställare) Accumulator Underrede Hydrauliskt justerad bandspänning Plattor (400 mm) Bandkedjeskydd Schaktblad (1.880 mm) Säkerhet Slangbrottventiler Säkerhetsventiler för schaktbladet Larm för överbelastning Rörelsevarning Roterande varningsljus Vänster backspegel Övrigt Luftrenare med dubbla element Primärfilter bränsle Skyddssystem mot motoröverhettning Startspärr System för självdiagnostik Generator Signalhorn Halogenbelysning vid arbete - två på chassi - två på bom Automatisk tomgång Bränslepåfyllningspump Övrigt Hydraulrör för krossare Hydraulrör för rototilt Hydraulrör för redskapsfäste Gummilarvband 5

6 Mått och arbetsområden q Mått Bomtyp Sticktyp A. Överdelens totala bredd B. Förarhyttens totala bredd D. Förarhyttens totala höjd E. Bredd bandplattor F. Spårvidd G. Totalbredd H. Markfrigång I. Larvhöjd J. Totallängd M. Bakre svängradie N. Frigång under motvikt P. Bandlängd på mark Q. Bandlängd R. Undervagnlängd inklusive schaktblad S. Lyfthöjd schaktblad T. Grävdjup schaktblad U. Bom höjd mm mm mm mm mm 400 mm mm mm 320 mm 580 mm mm mm 820 mm mm mm mm 440 mm 410 mm mm q Grävkraft (ISO) Skopa (PCSA) 0,175 m 3 0,07 m 3 Grävkraft kgf kgf 39,9 kn 39,9 kn Sticka mm mm Grävkraft kgf kgf 26 kn 22,6 kn Maximal kraft (ISO) q Arbetsområde Bomtyp mm Sticktyp mm mm Skopkapacitet (SAE) 0,175 m 3 0,07 m 3 A Maximal grävräckvidd mm mm B Maximalt djup för vertikalvägg mm mm C Maximalt grävdjup mm mm D Maximal lasthöjd mm mm E Maximal grävhöjd mm mm F Min främre svängradie mm mm 6

7 Lyftkapacitet Marknivå Svängcentrum STANDARD SCHAKTBLAD UPP Bom: mm - Sticka: mm - Skopa: SAE 0,175 m 3 (CECE 0,15 m 3 ) - Platta: 400 mm Enhet: kg A (m) Maximal räckvidd B (m) 4 *1,26 0,92 *1,22 0,85 4,17 3 *1,29 0,92 0,97 0,65 4,83 2 2,11 1,41 1,32 0,89 0,91 0,60 0,86 0,56 5,16 1 2,00 1,30 1,28 0,85 0,90 0,59 0,83 0,54 5,24 0 (ground) 1,95 1,26 1,25 0,82 0,89 0,58 0,86 0,56 5,08-1 *2,43 *2,43 *2,94 2,48 1,95 1,26 1,24 0,81 0,99 0,65 4,65-2 *3,63 2,54 1,98 1,29 1,36 0,90 3,83 A(m) STANDARD SCHAKTBLAD NER Bom: mm - Sticka: mm - Skopa: SAE 0,175 m 3 (CECE 0,15 m 3 ) - Platta: 400 mm Enhet: kg A (m) Maximal räckvidd B (m) 3 *1,29 0,92 *1,12 0,65 4,83 2 *2,13 1,41 *1,54 0,89 *1,33 0,60 *1,12 0,56 5,16 1 *2,87 1,30 *1,84 0,85 *1,42 0,59 *1,20 0,54 5,24 0 (ground) *3,09 1,26 *2,00 0,82 *1,45 0,58 *1,39 0,56 5,08-1 *2,43 *2,43 *2,94 2,48 *2,89 1,26 *1,92 0,81 *1,45 0,65 4,65-2 *3,63 2,54 *2,25 1,29 *1,45 0,90 3,83 A(m) Tillval SCHAKTBLAD UPP Bom: mm - Sticka: mm - Skopa: SAE 0,175 m 3 (CECE 0,15 m 3 ) - Platta: 400 mm Enhet: kg A (m) Maximal räckvidd B (m) 5 *1,14 1,11 3,59 4 *0,98 0,94 *0,95 0,70 4,64 3 *1,07 0,93 0,93 0,61 0,85 0,56 5,23 2 *1,72 1,44 1,33 0,89 0,91 0,60 0,76 0,49 5,53 1 2,01 1,32 1,28 0,84 0,89 0,58 0,73 0,47 5,60 0 (ground) *1,47 *1,47 1,93 1,25 1,23 0,80 0,87 0,56 0,76 0,48 5,46-1 *2,07 *2,07 *2,65 2,41 1,91 1,23 1,22 0,79 0,87 0,56 0,85 0,55 5,07-2 *3,21 *3,21 4,09 2,46 1,93 1,25 1,23 0,80 1,09 0,71 4,35-3 *2,38 *2,38 *1,31 *1,31 2,99 A(m) Tillval SCHAKTBLAD NER Bom: mm - Sticka: mm - Skopa: SAE 0,175 m 3 (CECE 0,15 m 3 ) - Platta: 400 mm Enhet: kg A (m) Maximal räckvidd B (m) 5 *1,14 1,11 3,59 4 *0,98 0,94 *0,95 0,70 4,64 3 *1,07 0,93 *1,10 0,61 *0,89 0,56 5,23 2 *1,72 1,44 *1,35 0,89 *1,19 0,60 *0,90 0,49 5,53 1 *2,57 1,32 *1,69 0,84 *1,33 0,58 *0,97 0,47 5,60 0 (ground) *1,47 *1,47 *3,02 1,25 *1,93 0,80 *1,43 0,56 *1,12 0,48 5,46-1 *2,07 *2,07 *2,65 2,41 *3,00 1,23 *1,96 0,79 *1,37 0,56 *1,33 0,55 5,07-2 *3,21 *3,21 *4,36 2,46 *2,58 1,25 *1,67 0,80 *1,38 0,71 4,35-3 *2,38 *2,38 *1,31 *1,31 2,99 A(m) 1. Kapaciteten är baserad på SAE J Belastningspunkten är lyftkroken på skopans baksida 3. * = Lastförmågan baseras på hydraulsystemets kapacitet 4. Lastförmågan överstiger ej 87 % av hydraulsystemets kapacitet eller 75 % av tipplasten : Lyftkapacitet framåt : Lyftkapacitet åt sidan eller 360 grader 7

8 Specifikationer och design kan komma att ändras utan föregående meddelande. Bilder på Doosan-produkten kan visa annan utrustning än standardutrustning DOOSAN D SV (03-10) DI CE - Drève Richelle B-1410 Waterloo, Belgium
