JCB grävmaskiner Viktklasser 8-48 ton

Transkript

1 JCB grävmaskiner Viktklasser 8-48 ton

2 Bandgående grävmaskiner JZ 70 JS115 JS 130 JZ 140 JZ 140D JS 145 JS 145HD JZ 145D JS 160 JS 180 JS 200 JS 220 JS 220LR JZ 235 JS 240 JZ 255 JS 260 JS 290 JS 330 JS 460 Arbetsvikt (ton) 8 Räckvidd (m) 6,68 Grävdjup (m) 4,57 Arbetsvikt (ton) 8,3 Räckvidd (m) 6,6 Grävdjup (m) 4,2 Arbetsvikt (ton) 13 Räckvidd (m) 8,1 Grävdjup (m) 5,6 Arbetsvikt (ton) 16 Arbetsvikt (ton) 16,8 Arbetsvikt (ton) 17,4 Arbetsvikt (ton) 16,8 Arbetsvikt (ton) 17,9 Grävdjup (m) 6,3 Arbetsvikt (ton) 19,5,1 Arbetsvikt (ton) 21,2 Arbetsvikt (ton) 22,6 Arbetsvikt (ton) 23,7 Räckvidd (m) 15,5 Grävdjup (m) 12 Arbetsvikt (ton) 23,2 Arbetsvikt (ton) 25,2 Arbetsvikt (ton) 25,9 Arbetsvikt (ton) 27,8 Räckvidd (m) 10,5 Grävdjup (m) 7,2 Arbetsvikt (ton) 29,3 Räckvidd (m) 11,01 Grävdjup (m) 7,62 Arbetsvikt (ton) 33,3 Räckvidd (m) 11,7 Grävdjup (m) 8,2 Arbetsvikt (ton) 46,8 Räckvidd (m) 12,9 Grävdjup (m) 9 Räckvidd och vikt är baserat på standard bom och grävarm. Standardband. Räckvidd på marknivå. Modell på skopa och fäste kan påverka kapaciteten. Vi presenterar JCBs nya grävmaskinsmodeller i viktklasser 8-47 ton Kompakta maskiner med stor räckvidd Kraftfulla med kort bakdel Hjulgående grävmaskiner JS 130W JS 145W JS 160W JS 175W JS 200W Grävdjup (m) 5,7 Grävdjup (m) 5,7 Arbetsvikt (ton) 17,8,3 Grävdjup (m) 6,2 Arbetsvikt (ton) 18,1,2 Arbetsvikt (ton) 21,4,8 Grävdjup (m) 6,4 Räckvidd och vikt är baserat på standard bom och den längsta grävarmen. Räckvidd på marknivån. Modell på skopa och fäste kan påverkar kapaciteten. Robusta maskiner med stor kapacitet 2 3

3 JZ70 Smalaste maskinen i sin storleksklass. Bredd med larvband på 450 mm är endast 2150 mm. JZ70 är en maskin med kort bakända. Maskinens bakända svänger inom sin egen bandbredd. En maskin för trånga utrymmen Schaktblad finns som standard på maskinen. Maskinens dragkraft är 55 kn. Maskinen kan utrustas antingen med en hel bom eller en tvådelad bom. Det finns två grävarmar med olika längder 1,74m eller 2,18m. Med den längsta grävarmen och hel bom är räckvidden på marknivå 6,68 m. Bekvämlighet i hytten Hytten är rymlig och kan jämföras med många större maskiner. Komforten är säkrad med fyra vätskedämpare under hytten. Tryckknapp för tomgång finns i grävreglaget i maskinen. Kontrollmonitor Monitorn (AMS) som är placerad i rätt höjd ger både ljud- och symbolinformation om maskinens funktioner och varningar. Den påminner även om kommande service. Dagliga rutinkontroller kan utföras med hjälp av monitorn. JCB JZ70 JCB Arbetseffekt Bakom den mångsidiga och starka hydrauliken finns Isuzus fyrcylindriga steg 3 -motor med låga utsläpp. Man kan välja mellan två arbetsinställningar för hydrauliken: lätt eller den som kräver styrka. Bränsletanken är den största i denna storleksklass. JCBs åtta tons är i Midiklass men med sina egenskaper och effekt ligger den på samma nivå som de stora maskinerna är en modell som kombinerar minigrävmaskinen med maskiner i större storleksklasser. En vinklingsbar bom ger större möjligheter och effektivitet för grävarbete i begränsade utrymmen. I sådana här förhållanden får man utmärkt resultat med hjälp av effektreserverna i JCB Produktivitet på arbetsplatsen JCB passar perfekt för att gräva nära en vägg, tack vare den vinklingsbara bommen. AMS grävfunktion håller bränsleförbrukningen låg genom att ge effekt endast vid behov. Arbetstrycket och flödet regleras optimalt för att minska förbrukningskostnader och för att öka arbetseffektiviteten. Underredet skyddar maskinen utmärkt. Pålitlighet JCB 8080 är utrustad med en väldigt ekonomisk Isuzu A-4JG1, 4-cylinders diesel. Drivmotorerna har två hastigheter med snabbval. Hytten Hytten är exceptionellt rymlig och ombonad för denna storleksklass. AMS monitorns display och mätare är mycket tydliga. Service Två öppningsbara luckor underlättar tillgång till den sidomonterade motorn och hydrauliken som finns bak i maskinen. JZ 70 Arbetsvikt (ton) 8 Räckvidd (m) 6,68 Grävdjup (m) 4,57 Arbetsvikt (ton) 8,3 Räckvidd (m) 6,6 Grävdjup (m) 4,2 JZ70 JZ70 JZ70 4 5

4 JCB JS115 JCB JS130 JCB JZ140 JCB JS160 JCB JS180 JS115 Arbetsvikt (ton) 13 Räckvidd (m) 8,1 JS kw:s (90 hk) 13-tons JCB med en ypperlig sikt sträcker sig över åtta meter på marken med sin 4,4 meters bom och med den längsta av tre valfria armar. Hylsor av bronsblandning och med grafittoppar förlänger smörjningsintervallen till 1000 timmar. JS130 Stor lastningshöjd En perfekt maskin när man ska lasta högt i trånga utrymmen. Två variabla axialkolvpumpar ; 2 x 128 L/min, garanterar hydrauleffektiviteten. I denna JCB finns ett hydrauloljefilter Plexus (1,5 µm storlek på partiklar). Tre alternativ av grävarm. Största grävdjup är över 6 meter. JS140 - JS145 i tons viktklass med över 8,5 meters räckvidd Automatisk uppvärmning av maskinen vid kalla förhållanden, vilket gör arbetet mera effektivt. 0,8 m 3 :s skopans brytkraft 9375 kgf. JS160 Kan du hitta en hytt som är bättre i denna storleksklass Sex vätskedämpare under hytten gör hytten bekväm. Bommar som är starkast i storleksklassen ger styrka och dimension. Du kan använda hydraulhammare utan begränsningar. Av de tre transporthastigheter är den lägsta 2,3 km/h väldigt användbar på arbetsplatsen. JS180 Utmärkta riv-, bryt- och lyftkapacitet. Väldigt stabil X-balkstomme ger en bra markfrigång och stabilt underrede. Denna maskin är som bäst på byggarbetsplatser. Tack vare den starka svängmotorn kan tung last förflyttas snabbt på lutande ytor. Grävdjup (m) 5,6 JS 130 JZ 140 Arbetsvikt (ton) 16 JZ 140D Arbetsvikt (ton) 16,8 JS 145 JS 145HD Arbetsvikt (ton) 17,4 JZ 145D Arbetsvikt (ton) 16,8 JS 160 Arbetsvikt (ton) 17,9 Grävdjup (m) 6,3 JS 180 Arbetsvikt (ton) 19,5,1 Kompakt HD-modell! JCB JZ140 HD är en 17,5 tons HD-modell med kort bakdel och 3 meter lång undervagnen. Bandbredd kan väljas mellan mm. 456 mm:s markfrigång och över 8,6 meters räckvidd gör denna maskin till en mästare för dikning i skog och mark. I alla maskiner finns ett Plexus -filter för hydrauliken med filteregenskap på 1,5 µm AMS -systemet håller föraren hela tiden informerad om maskinens viktigaste funktioner 6 7

5 JCB JS200 JCB JS220 JCB JS220LR JCB JS240 JCB JS260 Ny JS200-serie passar för alla typer av arbetsplatser Världens bästa komponenter tillsammans med Europas bästa design. Kraft och styrning Steg 3-klassens tysta 102KW motor förmedlar kraft till hydraulcylindrar och drivband. Servostyrningens hydraulik förvärms vid kallstart. Förarens maskin Sikten från denna maskin är utmärkt. Digitalskärmen är integrerad i sidopelaren. Den komfort som hyttens sex vätskedämpare ger innebär grävmaskinernas toppklass. Luftkonditionering och luftfilter ser till att hyttklimatet är bra, samt att fukt tas bort effektivt. Pålitlig och ekonomisk Undervagnen är lätt att rengöra, vilket också ökar dess livslängd. El installationer av IP69 klass tål högtryckstvätt. Maskinens livslängd ökar när oljan filtreras korrekt. Den extrafiltrerade motorns oljebytesintervall är 500 timmar. JCB-specialfilter för hydrauliken tar bort t.o.m. partiklar på 1,5 micron. Maskinen är mera ekonomisk tack vare minskat servicebehov, längre användningstid och bättre andrahandsvärde. Intelligent maskin för målmedvetna entreprenörer JCB JS200 -serie innehåller alla egenskaper som behövs på en byggarbetsplats. Bland annat förhandsprogrammering för att produktivitet förbättras och finjustering av funktioner: Auto, Economy, Fine, Lift. Dessutom Auto-Idle - automatisk aktivering av tomgång - kan också aktiveras manuellt i grävreglaget. JS 200 JS 220 JS 220LR JS 240 JS 260 Arbetsvikt (ton) 21,2 Arbetsvikt (ton) 22,6 Arbetsvikt (ton) 23,7 Räckvidd (m) 15,5 Grävdjup (m) 12 Arbetsvikt (ton) 25,2 Arbetsvikt (ton) 27,8 Räckvidd (m) 10,5 Hydraulikens filtreringsnivå JCB Plexus -specialfilter som filtrerar partikelstorlekar ner till 1,5 micron Grävdjup (m) 7,2 8 9

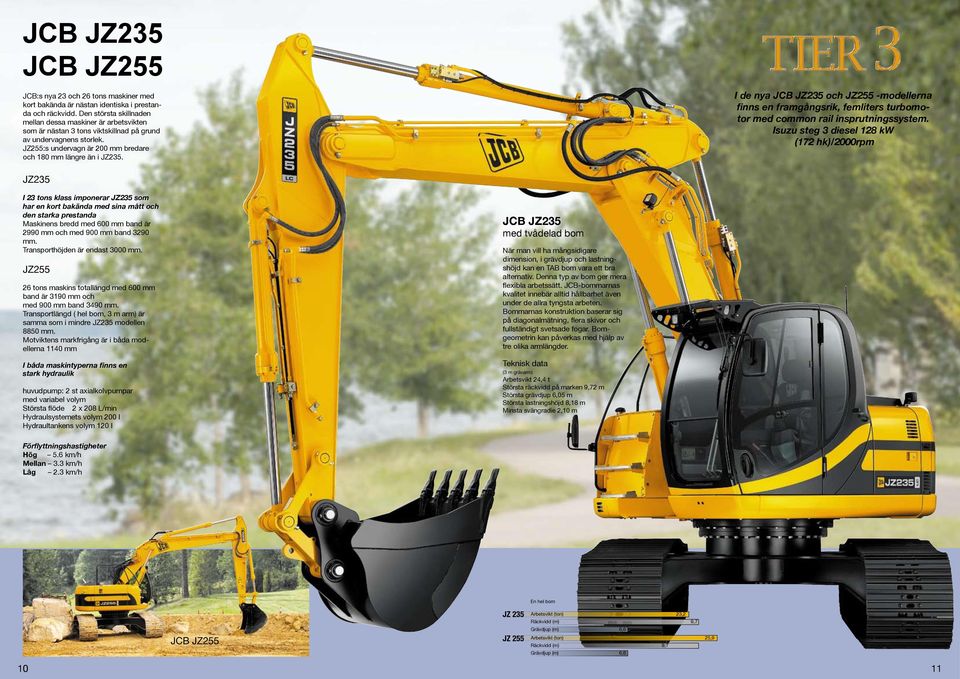

6 JCB JZ235 JCB JZ255 JCB:s nya 23 och 26 tons maskiner med kort bakända är nästan identiska i prestanda och räckvidd. Den största skillnaden mellan dessa maskiner är arbetsvikten som är nästan 3 tons viktskillnad på grund av undervagnens storlek. JZ255:s undervagn är 200 mm bredare och 180 mm längre än i JZ235. I de nya JCB JZ235 och JZ255 -modellerna finns en framgångsrik, femliters turbomotor med common rail insprutningssystem. Isuzu steg 3 diesel 128 kw (172 hk)/2000rpm JZ235 I 23 tons klass imponerar JZ235 som har en kort bakända med sina mått och den starka prestanda Maskinens bredd med 600 mm band är 2990 mm och med 900 mm band 3290 mm. Transporthöjden är endast 3000 mm. JZ tons maskins totallängd med 600 mm band är 3190 mm och med 900 mm band 3490 mm. Transportlängd ( hel bom, 3 m arm) är samma som i mindre JZ235 modellen 8850 mm. Motviktens markfrigång är i båda modellerna 1140 mm I båda maskintyperna finns en stark hydraulik huvudpump: 2 st axialkolvpumpar med variabel volym Största flöde 2 x 208 L/min Hydraulsystemets volym 200 l Hydraultankens volym 120 l JCB JZ235 med tvådelad bom När man vill ha mångsidigare dimension, i grävdjup och lastningshöjd kan en TAB bom vara ett bra alternativ. Denna typ av bom ger mera flexibla arbetssätt. JCB-bommarnas kvalitet innebär alltid hållbarhet även under de allra tyngsta arbeten. Bommarnas konstruktion baserar sig på diagonalmätning, flera skivor och fullständigt svetsade fogar. Bomgeometrin kan påverkas med hjälp av tre olika armlängder. Teknisk data (3 m grävarm) Arbetsvikt 24,4 t Största räckvidd på marken 9,72 m Största grävdjup 6,05 m Största lastningshöjd 8,18 m Minsta svängradie 2,10 m Förflyttningshastigheter Hög 5.6 km/h Mellan 3.3 km/h Låg 2.3 km/h JCB JZ255 JZ 235 JZ 255 En hel bom Arbetsvikt (ton) 23,2 Arbetsvikt (ton) 25,

7 JCB JZ290 JCB JZ330 JCB JZ460 JS 290 Den sista framgången hos JCB i denna maskinklass Stora egenskaper: Större, 30 tonnarens undervagn. Kompletta Auto -systemer. 600 eller 900 mm bandbrett. 550 mm markfrigång. JS 330 Större storleksklasser ökar produktionen ännu mera Ett snabbval för fyra arbetsområden ger en bra grund för att kunna öka produktiviteten: A-området för allmänna grävarbeten E-området för bästa ekonomi L-området när man behöver precision F-området för väldigt noggranna arbeten och tunga lyft. En effektiv svängmotor innebär att tunga last kan förflyttas på lutande ytor. Auto Boost -funktionen ger vid behov en extra kraft på 10%. Eftersom systemet känner till lasten, hålls motorns effekt på rätt arbetsnivå hela tiden. Flow on demand betyder att flödet är proportionellt med grävreglagets rörelse för ökad effektivitet. Service Det unika Plexus-oljefilter filtrerar noggrant bort främmande partiklar. Därför kan hydraulikfiltret bytas var timme och hydraulolja var timme. Motorolja och filter ska bytas var 500 timme. Diagnostiken som är inkopplad till en dator ger information om service. Tryck- måttenheter är i en och samma grupp. Service är enkelt tack vare det välplanerade motorutrymmet. JCB JS 460 En stark maskin för krävande arbeten. Det finns kraft i hydrauliksystem för alla behov. Med all kraft till arbetsplatsen Motor är en 228 kw (305 hk) direktinsprutad turbodiesel med intercooler som är pålitlig i alla förhållanden. Direktinsprutning ger en hög prestanda och låg bränsleförbrukning. Styrenheter och reglage är optimalt placerade i förarhytten I den rymliga hytten med glasytor har föraren en komplett AMS-monitor. Förutom motorn och hydrauliken, visar monitorn alla viktiga funktioner. Detta underlättar och minskar dagliga kontroller. Funktion som tar bort hydraultryckets toppar sparar både föraren och maskinen. Förarhytten är väl isolerad. Hydrauldämpare med gummifästen minskar skakningar och ljud i förarhytten. Förarsätet och reglage kan justeras individuellt. JCB JS460 Hydraulik två kolvpumpar med variabel volym Största volymflödet 2 x 340 l/min Servopumpen av kugghjulstyp Största volymflödet 31 l/min Pump för extra hydrauliken Största volymflödet 40 l/min Maskinen klarar av kalla förhållanden Under de kallaste förhållanden förvärms hydraulsystemet automatiskt. Grävbom och arm som är exceptionellt stabila är planerade för tungt förflyttningsarbete och grävning. Kraft och pålitlighet JCB tillverkar väldigt starka och hållbara ramar och bommar. JCB 330:s X-ram är stark och lyfter markfrigången till en helt ny nivå. Hydrauliken har JCB-kvalitet av högsta klass och alla komponenter är av kända märken. Plexus -filtersystem ökar hydraulikens livslängd. 178 kw (239 hk) Isuzu direktinsprutad turbodiesel med intercooler har en lång livslängd och är pålitlig i alla förhållanden. Förarhytten Hytten är stor och rymlig, luftkonditionering som standard. Förarsätet är av hög klass och den kan justeras enligt förarens vikt och längd. Stabila, korta grävreglage med mycket fin grävkänsla. Maskinen stannar automatiskt i tomgång när arbetet avslutas. Motorns varvbegränsare kan väljas bort i styrenheten. Det finns bra ventilation i förarhytten. De fyra olika arbetsområden optimerar maskinens ekonomiska effekt och arbetseffekt: A-området för kontinuerligt arbete och grävning av hård mark. E-området för bästa ekonomi. L-området för noggrant arbete och precision. F-området för arbeten som kräver extra noggrannhet och lyft. Maskinen är stabil på grund av de stora måtten och det extra stabila underredet. JS 290 JS 330 JS 460 Arbetsvikt (ton) 29,3 Räckvidd (m) 11,01 Grävdjup (m) 7,62 Arbetsvikt (ton) 33,3 Räckvidd (m) 10,37 Grävdjup (m) 6,8 Arbetsvikt (ton) 46,8 Räckvidd (m) 12,9 12 Grävdjup (m) 9 13

8 JCB JS130W JCB JS145W JCB JS160W JCB JS175W JCB JS200W JCB JS130W är en kompakt och exceptionellt smidig hjulgående grävmaskin i 13 tons klassen. JS130W är effektiv, har en lång livslängd och är pålitlig. Klassens minsta svängradie, ett litet överhäng och en liten svängradie innebär effektivt arbete i trånga arbetsområden. 130W, som alla andra hjulgående JCBgrävmaskiner finns även med TAB bom och flertal olika alternativ för tilläggsutrustning. JCB JS145W Hög förflyttningshastighet på 30 km/h är en kompakt basmaskin för snabbt varierande arbeten. JS145W har en hög produktivitet och låga driftskostnader. Förarhytten är rymlig och sikten åt alla håll är mycket bra i denna maskin. Precis som i alla JCB-grävmaskinen kan föraren välja mellan tre olika körhastigheter och fyra olika arbetsområden för att uppnå den bästa effekten och lönsamheten. JCB JS160W Tack vare den starka hydrauliken klarar denna maskin av uppgifter som kräver mycket kraft. Som i alla JCB-maskiner finns en extra effekt på 10% endast med en knapptryckning. 160W är en briljant maskin även för materialhantering och avfallshantering. Fråga din försäljare om alla våra alternativ för tilläggsutrustning, skopor och bom. AMS -systemet känner till alla fel utan att behöva ha någon annan separat testutrustning. Hydraulikens mätpunkter är bra placerade för att underlätta mätningar vid service. JCB JS175W Det framgångsrika Advanced Management System (AMS) innehåller fyra olika användningsalternativ för maskinen: A-området för allmänna grävarbeten E-området för bästa ekonomi L-området för markjämning F-området för arbeten som kräver extra noggrannhet och lyft. Stödbenen kan justeras separat, vilket ger stabilitet under alla förhållanden. Stark dragkraft och schaktbladet som finns som tilläggsutrustning är en effektiv kombination. Hydraulkomponenter är av hög klass och Isuzu-motor har en lång livslängd, de är enkla att serva och de är pålitliga i alla förhållanden. Förarhytten är en av de bästa i denna klass: en kombination av god sikt och ergonomi. JCB JS200W är effektiv, snabb och stark hjulgående grävmaskin. Dess grävförmåga och lyftkapacitet är en klass för sig. Räckvidd på marken är nästan 10 meter och lastningshöjd strax under 7 meter. JS200W är en produktiv maskin. Maskinen är väldigt snabb och den klarar av arbeten som kräver mycket precision. Som i de flesta JCB-grävmaskiner, finns i JS 200W ett Plexus -hydraulikfilter som kan filtrera partiklar som är t.o.m. 1,5 µm. Detta innebär mindre slitage, större pålitlighet och längre serviceintervaller. En stark och pålitlig 102 kw (138 hk) Isuzu -motor har tillräckligt med kapacitet för att maskinen kan användas ekonomiskt och smidigt. En rymlig förarhytt, ett justerbart förarsäte, ergonomiskt planerade reglage och ypperlig sikt är vardag för föraren i JCB JS 200W. JS 130W JS 145W JS 160W JS 175W JS 200W 14 Grävdjup (m) 5,7 Grävdjup (m) 5,7 Arbetsvikt (ton) 17,8,3 Grävdjup (m) 6,2 Arbetsvikt (ton) 18,1,2 Arbetsvikt (ton) 21,4,8 Grävdjup (m) 6,4 Plexus-filter Isuzu-diesel AMS-monitor Fyra arbetsområden Max. förflyttningshastigheter: JS130W JS145W JS160W JS175W JS200W km/h

9 TEKNISK DATA Modell Vikt Motor- Mark- Br- Trans.Trans. Skop. Lastn. Gräv- Gräv- Skopa Pump Transporteffekt frig. edd höjd längd. brytkr. höjd. räckvidd. djup kapacitet hastighet (ton) (kw/hv) (mm) (m) 1) (m) (m) 2) (kgf) 3) (m) (m) 4) (m) m 3 l / min km/h JZ70 8,0 44/ ,22 2,63 5, ,6 6,68 4,57 0, ,3 44/ ,14 2,71 6, ,7 6,67 4, ,5 JS / ,41 2,87 7, ,6 8,13 5,57 0,8 2x110 4,8 JS130 15,2 70/ ,59 2,88 7, ,0 8,66 6,05 0,8 2x128 5,4 JZ / ,59 2, ,0 8,66 6,05 0,8 2x124 5,4 JZ140D 16,8 73/ ,59 2, ,0 8,66 6,05 0,8 2x124 5,4 JS145 15,2 73/ ,80 3,01 7, ,1 8,59 5,91 0,8 2x128 5,5 JS145HD 17,5 73/ ,80 3,01 7, ,1 8,59 5,91 0,8 2x128 5,5 JZ145D 16,8 73/ ,80 3,01 7, ,1 8,59 5,91 0,8 2x128 5,5 JS160 17,9 92/ ,80 2,99 8, ,9 9,05 6,28 0,9 2x138 5,0 JS180 19,5 92/ ,80 3,02 8, ,5 9,08 6,59 0,9 2x138 4,9 JS200 21,2 102 / ,99 3,03 9, ,7 9,70 6,60 1,19 2x214 5,6 JS220 22,6 128/ ,99 3,03 9, ,7 9,70 6,60 1,19 2x214 5,6 JS220LR 23,8 128/ ,00* 2,95 12, ,4 15,5 11,99 0,5 2x214 5,6 JZ235 23,2 128/ ,99 3,03 8, ,1 9,67 6,57 1,19 2x208 5,6 JS240 25,2 147/ ,99 3,03 9, ,7 9,70 6,60 1,19 2x226 5,6 JZ / ,19 3,06 8, ,2 9,67 6,63 1,19 2x208 5,6 JS260 27,8 147/ ,19 3,22 10, ,0 10,52 7,23 1,46 2x226 5,6 JS290 29,3 161/ ,20 3,32 10, ,8 11,01 7,62 1,85 2x250 5,4 JS330 33,3 202/ ,99 3,85 10, * 7,5 11,68 8,19 1,85 2x290 5 JS460 46,9 228/ ,35 3,90 11, ,5 12,91 9,00 2,25 2x340 4 Hjulgrävmaskiner JS130W 15,1 70/ ,40 3,04 7, ,4 8,58 5,67 0,8 2x JS145W 15,1 81/ ,49 3,04 7, ,4 8,58 5,67 0,8 2x JS160W 17,7 81/ ,49 3,19 8, ,1 9,27 6,22 0,9 2x JS175W 18,1 102/ ,49 3,19 8, ,1 9,16 6,45 0,9 2x JS200W 21,4 102/ ,49 3,15 9, ,98 9,85 6,37 1, Information utan förbindelser. Grävmaskinens utrustning kan påverka måtten och prestationvärden. Vi behåller oss rätten till förändringar utan att meddela dessa i förväg. De som är märkta med färg har en kort bakända. 1) 600 mm band, med en stjärna 800 mm. 2) En hel bom och den längsta armen 3) Utan booster förutom de med en * 4) Vid markhöjd 5) 3,1m arm. Inssimainos Oy Finland, Uusimaa Oy
