Hydraulgrävmaskin 336E L/LN H. Drivning Maximal körhastighet Maximal dragkraft Vikter. Motor Motormodell. Cat C9.3 (ATAAC)

Transkript

1 Hydraulgrävmaskin 336E L/LN H Motor Motormodell Nettoeffekt ISO (metriska) Nettoeffekt ISO 9249 (metriska) Cat C9.3 (ATAAC) 237 kw (322 hk) 230 kw (313 hk) Drivning Maximal körhastighet Maximal dragkraft Vikter Minimal arbetsvikt Maximal arbetsvikt 4,9 km/h 295 kn kg kg

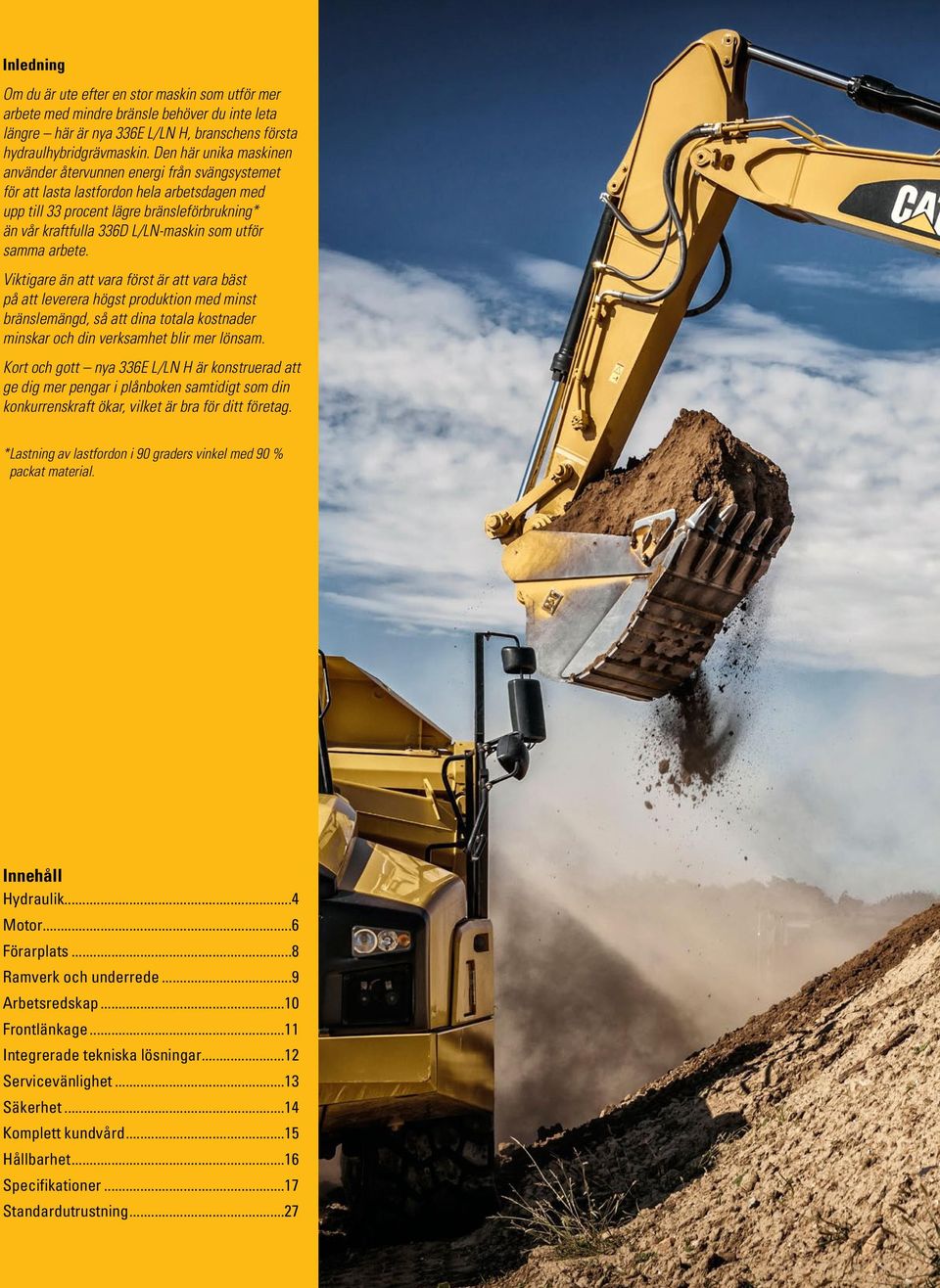

2 Inledning Om du är ute efter en stor maskin som utför mer arbete med mindre bränsle behöver du inte leta längre här är nya 336E L/LN H, branschens första hydraulhybridgrävmaskin. Den här unika maskinen använder återvunnen energi från svängsystemet för att lasta lastfordon hela arbetsdagen med upp till 33 procent lägre bränsleförbrukning* än vår kraftfulla 336D L/LN-maskin som utför samma arbete. Viktigare än att vara först är att vara bäst på att leverera högst produktion med minst bränslemängd, så att dina totala kostnader minskar och din verksamhet blir mer lönsam. Kort och gott nya 336E L/LN H är konstruerad att ge dig mer pengar i plånboken samtidigt som din konkurrenskraft ökar, vilket är bra för ditt företag. * Lastning av lastfordon i 90 graders vinkel med 90 % packat material. Innehåll Hydraulik...4 Motor...6 Förarplats...8 Ramverk och underrede...9 Arbetsredskap...10 Frontlänkage...11 Integrerade tekniska lösningar...12 Servicevänlighet...13 Säkerhet...14 Komplett kundvård...15 Hållbarhet...16 Specifikationer...17 Standardutrustning

3 3

4 Hydraulik Ju mer den arbetar, desto mer sparar du Hydraulhybridsvängsystem 2 ESP-pump (Electronic Standardized Programmable) 3 ACS-ventil (Adaptive Control System) 4

5 FUEL Upp till 25 % lägre bränsleförbrukning än 336E klassens ledare i fråga om bränsleekonomi och prestanda Upp till 33 % lägre bränsleförbrukning än 336D 336E L/LN H använder tre byggstenstekniker som ger dig enastående bränslebesparingar och prestanda: Cats ESP-pump (Electronic Standardized Programmable) ger en smidig övergång mellan hydraulhybridkraftkällorna, motorn och ackumulatorn för att spara bränsle. Cats ACS-ventil (Adaptive Control System) optimerar maskinens prestanda genom smart reglering av begränsningar och flöden för kontroll av maskinens rörelser, vilket innebär att förarna får den kraft och precision de behöver och förväntar sig. Cats hydraulhybridsvängsystem samlar energi från grävmaskinens övre svängbroms i ackumulatorer och återanvänder sedan energin vid svängacceleration. Kort och gott hydraulhybridsystemet är en enkel, tillförlitlig och kostnadseffektiv lösning som hjälper dig att minska kostnaden per ton betydligt. Hydraulkraft en fördel med Cat Hydraulkraften är den faktiska maskineffekten som är tillgänglig för att utföra arbete med verktyg och arbetsredskap. Där ingår mycket mer än bara motoreffekten under huven det är själva kärnan i vad som skiljer Cat-maskiner från andra märken. Faktum är att pumpen och andra systemkomponenter överför mer kraft till marken, vilket innebär att du kan flytta mer material på mindre tid och i slutänden få mer pengar kvar i plånboken. 5

6 Motor Minskade utsläpp och ekonomiska, tillförlitliga prestanda du kan räkna med. 6

7 Cat C9.3 ACERT steg IIIB-motorn är konstruerad att uppfylla dina krävande behov hela arbetsdagen. Det blir inga avbrott i arbetet eftersom Cats regenereringssystem är helt automatiskt, så föraren behöver inte göra något. Vid arbete på värmekänsliga platser kan föraren använda en knapp för manuell inaktivering, så att maskinen kan flyttas innan regenereringen startar. Effektlägen 336E L/LN H har tre effektlägen som bidrar till att reglera bränsleförbrukningen: hög effekt, standardeffekt och ekonomi. Ytterligare två bränslebesparande funktioner är behovsstyrd motoreffekt och tomgångsavstängning av motor. Behovsstyrd motoreffekt håller varvtalet lågt vid lätt belastning och tomgång och höjer automatiskt varvtalet när tyngre belastning känns av. Tomgångsavstängning av motor stänger automatiskt av motorn när den gått på tomgång längre än en viss tid som du angivit. Det kan spara betydande mängder bränsle, minska utsläppen och till och med minska de sammanlagda servicetimmarna, vilket förlänger serviceintervallen och ökar andrahandsvärdet. Bränslesystem förberett för biodiesel 336E H körs på diesel med mycket låg svavelhalt, men du får ökad flexibilitet med C9.3 ACERT-motorn eftersom den kan köras på biodieselbränsle upp till B20. Det är bara att tanka och köra. 7

8 Säten Inte nog med att hytten är lika tyst som i de bästa pickuperna flera olika sätesalternativ ger förarna all komfort de behöver för en lång arbetsdag. Luftfjädrade och uppvärmda säten finns tillgängliga, och alla har lutningsbart ryggstöd, övre och undre justering av sitsen samt inställningsbar höjd och lutningsvinkel. Förarplats Förarna lär uppskatta den otroligt tysta och bekväma hytten. Reglage Förarna kan ställa in höger och vänster joystick enligt individuella önskemål så att de kan jobba mer bekvämt, produktivt och uppmärksamt. Ett läge för tunga lyft ökar maskinens systemtryck för att förbättra lyftkapaciteten en behändig funktion för förarna i många situationer. Det sänker även motorvarvtalet och pumpflödet, vilket ger ökad manövrerbarhet. Bildskärm Förarna kan fokusera på det aktuella arbetet med en högupplöst LCD-skärm som är programmerbar på 42 språk, vilket underlättar i dagens globala samhälle. Den visar även bilden från den bakåtriktade kameran, vilket ytterligare ökar arbetsplatsens säkerhet och produktivitet. Strömförsörjning På förarplatsen, nära huvudförvaringsområdet, finns två 12 volts-uttag för att ladda elektroniska apparater som MP3-spelare och mobiltelefoner. Förvaring Förarna kan förvara sina saker i förvaringsutrymmena fram- och baktill samt i sidokonsolerna. Ett särskilt fack i närheten av reservströmpanelen har plats för en MP3-spelare och en mobiltelefon. Mugghållaren rymmer stora muggar med handtag och en hylla bakom förarplatsen har plats för stora mat- och verktygslådor. Automatisk klimatanläggning En automatisk klimatanläggning med fem luftutblås med filtrerad ventilation gör förarmiljön behaglig i både varmt och kallt väder. 8

9 Ramverk och underrede Med den här tåliga maskinen kan du ta dig an en mängd krävande uppgifter. Ram Med de förstärkta övre och undre ramverken på 336E L/LN H kan du räkna med utmärkt kvalitet, hög tillförlitlighet och god hållbarhet. Båda är byggda för att klara av riktigt hårt arbete, dag efter dag. Underrede 336E H finns med långt underrede (336E L H) eller långt, smalt underrede (336E LN H). Kraftiga bandrullar, precisionssmidda överrullar, huvudkopplingar med presspassade sprintar samt förbättrade bultar till bandplattorna ökar maskinens livslängd och minskar risken för stillestånd och behovet av att byta komponenter. Ett bandstyrningsskydd av fullängdstyp bidrar till att hålla banden inriktade och skyddar underredeskomponenterna i steniga miljöer. Motvikt Oavsett om du utför lastningsarbete eller dikesgrävning ger motvikten på 4,9 ton* tillräcklig vikt och balans för det högproduktiva jobb den här maskinen är konstruerad för. Med integrerade länkar kan du enkelt demontera motvikten för underhåll eller transport. *Två ackumulatorer och ett fäste ger ytterligare vikt. 9

10 Arbetsredskap Gräv, hamra, riv och kapa säkert. Du kan utöka din maskins mångsidighet och prestanda med det fulla sortimentet av Cats arbetsredskap. Varje redskap utrustar din maskin för att kunna utföra ett flertal uppgifter som förekommer på olika arbetsplatser. Fästen: snabba redskapsbyten Tänk dig vilken produktivitet du kan uppnå med ett redskapsfäste. Kombinationen av ett robust fäste med ett gemensamt redskapsförråd som delas av maskiner i samma storleksklass ger dig prestanda och flexibilitet för varje jobb. Arbetsredskap: kapa, krossa, pulverisera och lasta Oavsett vad du jobbar med har Caterpillar redskap som är perfekt anpassade för att du ska få ut mesta möjliga av Cat-maskinen, snabbt och effektivt. Skopor: gräv, förflytta, lasta Cats skopor är konstruerade för att fyllas effektivt i en snabb, smidig cykel, vilket innebär hög produktivitet varje gång du gräver. Förslitningsegenskaper för skopor för normal, kraftig och extra kraftig belastning ger dig gedigen prestanda i en mängd olika förslitande material. Skopor för dikesrensning och andra specialapplikationer finns tillgängliga. 10

11 Frontlänkage Lång livslängd i de mest krävande förhållanden. Din produktionstid och dina serviceintervaller ökar med hållbara och tillförlitliga bommar, stickor och länksprintar av hög kvalitet. Alla bommar och stickor har interna mellanväggar för ökad livslängd och genomgår ultraljudskontroller för att säkerställa kvalitet och tillförlitlighet för det hårda arbete du utför. 336E L/LN H finns med en 6,5 m räckviddsbom och en 3,2 m sticka, båda för extra kraftig belastning. Räckviddsbommen för kraftig belastning omfattar alla användningsområden som den här maskinstorleken konstruerats för, t.ex. att gräva i jord, flytta sten, lägga rör och ett oändligt antal ytterligare arbetsuppgifter som kan utföras med Cats hydrauliska arbetsredskap. 11

12 Integrerade tekniska lösningar Gör arbetet enklare och effektivare för teamet. Cat Product Link Du kan övervaka och förbättra administrationen av maskinparken med Cat Product Link. Det integrerade systemet rapporterar händelser, diagnoskoder, timmar, bränsleförbrukning, plats och annan detaljerad maskininformation till den säkra nätbaserade applikationen Vision Link. De kraftfulla verktygen i Vision Link kommunicerar med dig och din auktoriserade Cat-återförsäljare för att hjälpa dig att minska stilleståndstiden och hantera maskinparken effektivare. 12

13 Servicevänlighet Du kan förlita dig på säker, snabb och enkel åtkomst. Utrymmen på marknivå Serviceteknikerna kommer åt kylaren, pumpen och luftrenaren från marknivå genom de breda serviceluckorna, vilket gör att de lättare kan nå, kontrollera och byta vätskor och filter. Andra servicefördelar Vattenavskiljaren har en vattennivåsensor och en primär bränslefilterinsats placerad i pumputrymmet nära marknivå; den elektriska urluftningspumpen är monterad på den primära filterbasen och är enklare att serva än konventionella manuella urluftningspumpar. Oljestickan är praktiskt placerad i motorrummets främre del. Bränsletanken har en avtappningskran, vilket gör det enkelt att avlägsna vatten och avlagringar vid rutinunderhåll. Den inbyggda bränslenivåindikatorn minskar risken för att fylla på för mycket bränsle avsevärt. 13

14 Säkerhet Flera inbyggda funktioner skyddar din personal. Hytt med ROPS-skydd (skyddsstruktur mot vältning) Om maskinen välter förbättras förarskyddet med en ROPS-certifierad hytt. Halkskyddsplåtar Halkrisken är mindre tack vare halkskyddsplåtarna på maskinens överdel och ovansidan på förvaringsboxen. Fotsteg och räcken Serviceteknikerna kan arbeta säkert på maskinen tack vare förlängda ledstänger och skyddsräcken på den övre plattformen och fotsteg på bandramen och förvaringsboxen. Belysning Halogenstrålkastarna ger mycket ljus. De kan programmeras att fortsätta lysa i upp till 90 sekunder efter att motorn stängts av för att föraren ska kunna stiga av maskinen på ett säkert sätt. Sikt fönster Konfigurationen med 70/30-uppdelning har ett överfönster försett med handtag högst upp och på båda sidor så att föraren kan skjuta upp det i taket. Det undre fönstret är löstagbart och kan förvaras på hyttens vänstra vägg. En fast vindruta i ett stycke ger föraren oskymd sikt framåt, och det stora takfönstret ger utmärkt sikt uppåt. Torkarsystem Systemet med parallella torkare täcker större delen av vindrutan och lämnar inga områden i förarens siktlinje otorkade. Bakåtriktad kamera Föraren ser vad som händer bakom maskinen genom skärmen för den bakåtriktade kameran. Den är integrerad i motvikten för ökat skydd. 14

15 Komplett kundvård Cat-återförsäljaren ger unik support. Produktsupport Du kan maximera din maskinparks produktionstid med hjälp av Cats globala nätverk av återförsäljare. Du kan också minska dina reparationskostnader genom att använda Cats fabriksrenoverade komponenter, samtidigt som du bidrar till att skydda omvärlden. Val av maskin Vilka är arbetskraven och kraven på maskintillbehören? Vilken produktion behöver du? Cat-återförsäljaren kan ge rekommendationer för att hjälpa dig att välja rätt maskin. Inköp Med Cat-återförsäljarens unika tjänster och finansieringsalternativ kan du sänka ägande- och driftskostnaderna. Kundserviceavtal Cat-återförsäljaren erbjuder olika serviceavtal och utarbetar tillsammans med dig en plan som bäst uppfyller specifika behov. Dessa planer kan omfatta hela maskinen, inklusive tillbehör, för att bidra till att skydda din investering. Drift Du kan öka din vinst genom att förbättra dina förares teknik. Cat-återförsäljaren har videofilmer, utbildningsmaterial samt andra idéer som hjälper dig att öka produktiviteten. Caterpillar har även simulatorer och certifierad förarutbildning för att ge dig den bästa avkastningen på din investering. Byte Reparera, renovera eller byta ut? Cat-återförsäljaren kan hjälpa dig att utvärdera kostnaderna så att du kan fatta rätt beslut för just din verksamhet. 15

16 336E L/LN H kan flytta lika mycket material som en 336E L/LN av standardtyp men förbrukar upp till 25 % mindre bränsle vid lastning av lastfordon. Det innebär att du får högre effektivitet och produktivitet med mindre resursförbrukning och lägre CO 2 -utsläpp. Vad gäller minskning av CO 2 -utsläppen blir resultatet av en 25 % lägre bränsleförbrukning detsamma som om 12 passagerarbilar om året togs bort från vägarna. Källa: EPA:s webbplats. Tack vare sin flexibilitet kan 336E L/LN H köras på antingen enbart ULSD-diesel med mycket låg svavelhalt (15 ppm eller mindre) eller ULSD-diesel blandat med biodiesel upp till B20. En indikator anger när tanken är full så att spill undviks. Med Cat QuickEvac -systemet kan du byta motor- och hydraulolja snabbt, enkelt och säkert. Ett unikt motoroljefilter eliminerar behovet av målade metallbrukar och topplattor av aluminium. Det skruvbara patronhöljet gör att det invändiga filtret kan tas bort och bytas ut separat. Det förbrukade invändiga elementet kan förbrännas för att minska avfallet. Hållbarhet Maskinen är konstruerad med framtida generationer i åtanke. 16

17 Specifikationer för hydraulgrävmaskin 336E L/LN H Motor Motormodell Nettoeffekt ISO 9249 Nettoeffekt ISO 9249 Nettoeffekt ISO 9249 Effekt ISO Effekt ISO Effekt ISO Cylinderdiameter Slaglängd Cylindervolym Vikter Arbetsvikt för 336E LN H Arbetsvikt för 336E L H Hydraulsystem Huvudsystem maximalt flöde (totalt) Svängsystem maximalt flöde Maximalt tryck utrustning Maximalt tryck utrustning (tunga lyft) Maximalt tryck körning Maximalt tryck svängning Pilotsystem maximalt flöde Pilotsystem maximalt tryck Bomcylinder cylinderdiameter Bomcylinder slaglängd Stickcylinder cylinderdiameter Stickcylinder slaglängd Skopcylinder ur DB-serien cylinderdiameter Skopcylinder ur DB-serien slaglängd Cat C9.3 (ATAAC) 230 kw 313 hk (metriska) 308 hp (imperial) 237 kw 322 hk (metriska) 318 hp (imperial) 115 mm 149 mm 9,3 l kg kg 570 l/min 276 l/min kpa kpa kpa kpa 28 l/min kpa 150 mm mm 170 mm mm 150 mm mm Drivning Maximal körhastighet 4,9 km/h Maximal dragkraft 295 kn Backtagningsförmåga 35 /70 % Svängmekanism Svänghastighet 9,0 varv/min Svängmoment 109 knm Rymduppgifter service Bränsletankens rymd 620 l Kylsystem 56 l Motorolja (med filter) 30,5 l Svängdrivning (vardera) 19 l Slutväxel (vardera) 8 l Hydraulsystem (inklusive tank) 380 l Hydraultank 175 l Ljudprestanda Ljudnivå hos föraren ISO db(a) 17

18 Specifikationer för hydraulgrävmaskin 336E L/LN H Mått Alla måttuppgifter är ungefärliga Sticka HD-räckviddsbom 6,50 m R3.2DB 1 Transporthöjd inklusive plattkammarnas höjd mm Transporthöjd med övre skydd mm 2 Transportlängd mm 3 Bakre svängradie mm 4 Rullarnas centrumavstånd Långt underrede Långt, smalt underrede 5 Bandlängd Långt underrede Långt, smalt underrede mm mm mm mm 6 Markfrigång inklusive plattkammarnas höjd 510 mm Markfrigång exklusive plattkammarnas höjd 7 Bandspårvidd Långt underrede Långt, smalt underrede 8 Transportbredd Långt underrede (600 mm bandplattor av tvåkamstyp) Långt, smalt underrede (600 mm bandplattor av trekamstyp) 480 mm mm mm mm mm 9 Hytthöjd mm Hyttens höjd med övre skydd mm 10 Frigång under motvikt exklusive plattkammarnas höjd mm Skopvolym 2,28 m 3 Skopans tandspetsradie mm 18

19 Grävdiagram Alla måttuppgifter är ungefärliga. meter R3.2DB meter Sticka HD-räckviddsbom 6,50 m R3.2DB 1 Maximalt grävdjup mm 2 Maximal räckvidd vid marknivå mm 3 Maximal skärhöjd mm 4 Maximal lastningshöjd mm 5 Minimal lastningshöjd mm 6 Maximalt skärdjup för mm plan botten mm 7 Maximalt vertikalt grävdjup mm Skopvolym 2,28 m 3 Skopans tandspetsradie mm 19

20 Specifikationer för hydraulgrävmaskin 336E L/LN H Huvudkomponenternas vikt* Maskinunderdel (exklusive motvikt och band) Långt underrede kg Långt, smalt underrede kg Maskinöverdel (exklusive främre länkage) kg Motvikt 4,9 ton kg Bom (inklusive ledningar, sprintar och stickcylinder) Räckviddsbom HD 6,50 m kg Sticka (inklusive ledningar, sprintar och skopcylinder) R3.2DB HD kg Bandplatta Långt underrede (600 mm tvåkamstyp) kg Långt, smalt underrede (600 mm trekamstyp) kg Skopa 2,28 m kg *Basmaskinen innefattar förare (75 kg), 90 % bränslevikt och underrede. Arbetsvikt och marktryck HD-räckviddsbom och HD R3.2DB-sticka Långt underrede (600 mm bandplattor av tvåkamstyp) Långt, smalt underrede (600 mm bandplattor av trekamstyp) kg, 68,6 kpa (marktryck) kg, 67,5 kpa (marktryck) 20

21 Skop- och stickkrafter Sticka Normalbelastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Normalbelastning, hög kapacitet Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kraftig belastning Power Skopgrävkraft (ISO) Stickans grävkraft (ISO) Extra kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Extremt kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) HD-räckviddsbom 6,50 m R3.2DB 211,8 kn 166,7 kn 209,7 kn 165,9 kn 209,9 kn 166,1 kn 234,2 kn 169,0 kn 209,9 kn 166,1 kn 209,9 kn 166,1 kn Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till, nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller ihopklämning av tunga laster kan minska bommens och stickans livslängd. 21

22 Specifikationer för hydraulgrävmaskin 336E L/LN H 336E L H med lyftkapaciteter för HD-räckviddsbom motvikt: 4,9 ton tunglyftsfunktion: på 3,2 m 6,50 m 600 mm mm R3.2DB mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg * * ,70 6,0 m kg * * ,58 4,5 m kg * * * * * ,13 3,0 m kg * * * * ,40 1,5 m kg * * ,43 0,0 m kg * ,22-1,5 m kg * * * ,74-3,0 m kg * * * * ,96-4,5 m kg * * * * * ,75 ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 22

23 336E LN H med lyftkapaciteter för HD-räckviddsbom motvikt: 4,9 ton tunglyftsfunktion: på 3,2 m 6,50 m 600 mm mm R3.2DB mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg * * ,70 6,0 m kg * * ,58 4,5 m kg * * * * * ,13 3,0 m kg * * * * ,40 1,5 m kg * * ,43 0,0 m kg * ,22-1,5 m kg * * * ,74-3,0 m kg * * * * ,96-4,5 m kg * * * * * ,75 ISO * Indikerar att lyftkapaciteten snarare begränsas av den hydrauliska lyftkapaciteten än av tipplasten. Ovanstående laster överensstämmer med ISO-standard 10567:2007 för hydrauliska grävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten av alla lyfttillbehör måste dras från de ovanstående lyftkapaciteterna. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 23

24 Specifikationer för hydraulgrävmaskin 336E L/LN H Vägledning för val av arbetsredskap* Bomalternativ Stickalternativ Hammare Kombiverktyg Mobil sax för skrothantering och rivningsarbeten Pulveriserare Kompaktor (vibroplatta) Grip med sektionsklor Gripskopor Rivare Universell snabbkoppling HD-räckviddsbom R3.2DB H140Ds H160Ds MP20 med alla käftalternativ S325B S365C*** P225 P235** CVP110 De här arbetsredskapen är tillgängliga för 336E L/LN H. Kontakta Cat-återförsäljaren för information om lämpliga arbetsredskap för din maskin. *Vilket redskap som passar beror på grävmaskinskonfigurationen. Kontakta Cat-återförsäljaren för information om lämpliga arbetsredskap för din maskin. **Endast direktinfästning. ***Bommontering 24

25 Skopspecifikationer och kompatibilitet för 336E L H Bredd Kapacitet Vikt Fyllnad HD-räckviddsbom Länkage mm m3 kg % R3.2DB Utan redskapsfäste Normalbelastning (GD) DB , % DB , % DB , % X TB , % TB , % Kraftig belastning (HD) DB , % DB , % DB , % TB , % Extra kraftig belastning (SD) DB , % TB , % TB , % Maximal belastning, direktinfästade (nyttolast + skopa) kg Med redskapsfäste, CW45/CW45s Normalbelastning (GD) DB , % DB , % DB , % DB , % DB , % Kraftig belastning (HD) DB , % DB , % DB , % TB , % Extra kraftig belastning (SD) DB , % DB , % TB , % TB , % Maximal belastning med fäste (nyttolast + skopa) kg Maximal materialdensitet: kg/m 3 Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner, och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten med frontlänkaget helt utskjutet vid marknivå med skopan invikt kg/m kg/m 3 Kapaciteten är baserad på ISO kg/m 3 Skopvikterna inkluderar standardtänder. X Rekommenderas inte Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till, nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller ihopklämning av tunga laster kan minska bommens och stickans livslängd. 25

26 Specifikationer för hydraulgrävmaskin 336E L/LN H Skopspecifikationer och kompatibilitet för 336E LN H Bredd Kapacitet Vikt Fyllnad HD-räckviddsbom Länkage mm m3 kg % R3.2DB Utan redskapsfäste Normalbelastning (GD) DB , % DB , % DB , % TB , % TB , % Kraftig belastning (HD) DB , % DB , % DB , % TB , % Extra kraftig belastning (SD) DB , % TB , % TB , % Maximal belastning, direktinfästade (nyttolast + skopa) kg Med redskapsfäste, CW45/CW45s Normalbelastning (GD) DB , % DB , % DB , % DB , % DB , % Kraftig belastning (HD) DB , % DB , % DB , % TB , % Extra kraftig belastning (SD) DB , % DB , % TB , % TB , % Maximal belastning med fäste (nyttolast + skopa) kg Maximal materialdensitet: kg/m 3 Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner, och de kg/m överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten med frontlänkaget 3 helt utskjutet vid marknivå med skopan invikt kg/m 3 Kapaciteten är baserad på ISO kg/m 3 Skopvikterna inkluderar standardtänder. 900 kg/m 3 Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till, nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller ihopklämning av tunga laster kan minska bommens och stickans livslängd. 26

27 Standardutrustning för 336E L/LN H Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information. HYTT ROPS-hytt Trycksatt hytt med filtrering Spegelpaket Skjutbart övre dörrfönster (vänster hyttdörr) Glashammare Klädkrok Mugghållare Hållare för tidskrifter, instruktionsböcker etc. Två stereohögtalare Förvaringshylla för matlåda eller verktygslåda LCD-färgskärm Justerbara armstöd Joystickskonsoler som kan höjdjusteras Neutralspak (spärr) för alla reglage Körpedaler med borttagbara handspakar Möjlighet att installera två ytterligare pedaler Två eluttag, max 10 A (tillsammans) Laminerad vindruta och härdat glas i övriga fönster Hyttlucka, nödutgång Solskydd Parallella torkare Luftförfilter Körvarningslarm Luftfjädrat säte med ryggstöd och värmare Rullbälte (50 cm brett) Tvåzons luftkonditionering (auto) med avfrostare (trycksatt) Joystickar med tre på/av-omkopplare och en moduleringsomkopplare Förberedd för 12 V-radio Fast vindruta i ett stycke (L) 70/30-delad vindruta (LN) MOTVIKT 4,9 ton ELSYSTEM 80 A-generator Kretsbrytare Möjlighet att ansluta varningsljus (elektriskt) MOTOR C9.3-dieselmotor Kan köras på biodiesel Uppfyller utsläppskraven enligt EU steg IIIB God funktion upp till m Elektrisk bränsleurluftningspump Automatisk varvtalskontroll för motor Tre driftlägen: standard, ekonomi och hög effekt Två körhastigheter Sida-vid-sida-kylsystem Luftfilter med radiell tätning Primärinsats med vattenavskiljare samt indikatorreglage för vattenavskiljare Indikatorreglage för bränsledifferential i bränsleledningen 2 4 mikrometers huvudfilter och 1 10 mikrometers primärt bränsleledningsfilter Vattennivåindikator för vattenavskiljare Startsats, kall väderlek, -32 C Starthjälpsuttag Snabbavtappningar, motor- och hydraulolja FRONTLÄNKAGE Skoplänkage, DB-serien med lyftögla 6,5 m HD räckviddsbom med lampor på höger och vänster sida 3,2 m sticka HYDRAULSYSTEM Automatisk svängparkeringsbroms Hydraulreturfilter med hög kapacitet Möjlighet att installera ytterligare extrapump och -krets Kontrollenhet för bomsänkning och backventil för sänkning av sticka Medeltrycksledningar för bom och sticka Högtrycksledningar för bom och sticka QC-ledningar för bom och sticka Verktygsstyrsystem BELYSNING Arbetsbelysning, hyttmonterad med tidsfördröjning Bom- och hyttbelysning av halogentyp med tidsfördröjning Ytterbelysning integrerad i förvaringsbox UNDERREDE 600 mm bandplattor av trekamstyp (LN) 600 mm bandplattor av tvåkamstyp (L) Fettsmort band (GLT2) med hartstätning Bogserögla på ramen Underskydd, kraftigt Svivelskydd Bandstyrningsskydd, fullängd Kraftigt motorskydd Extra kraftiga rullar SÄKERHET Cats säkerhetssystem med en nyckel Dörrlås Lås på lock till bränsle- och hydraultankar Låsbar yttre verktygs-/förvaringsbox Signalhorn Fjärravstängning av motorn Öppningsbar taklucka för nödutrymning Bakåtriktad kamera TEKNIK Product Link 27

28 Fullständig information om Cats produkter, återförsäljarservice och branschlösningar finns på vår webbplats Caterpillar Inc. Alla rättigheter förbehålles AWHQ ( ) (Översättning: ) Ersätter: AWHQ6948 (Europa) Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan samtycke.
