1 428F Grävlastare Cat C4.4 ACERT -motor* Standard Tillval Bruttoeffekt (ISO 14396) vid 70 kw (95 hk) 74,5 kw (101 hk) varv/min Nettoeffekt (ISO 9249) vid 66,2 kw (90 hk) 69,9 kw (95 hk) varv/min Vikt Arbetsvikt kg *Utsläppskraven enligt EU steg IIIB. Grävaggregatets grävdjup Grävdjup, SAE maximalt Standardsticka E-sticka, indragen 4,26 m E-sticka, utskjuten 4,26 m mm mm mm

2 Innehåll Egenskaper...4 Motor och drivlina...6 Förarmiljö...8 Lastare...10 Grävaggregat...11 Hydraulik...12 Arbetsredskap...13 Servicevänlighet...14 Kundsupport...15 Specifikationer...16 Standardutrustning...21 Tillvalsutrustning

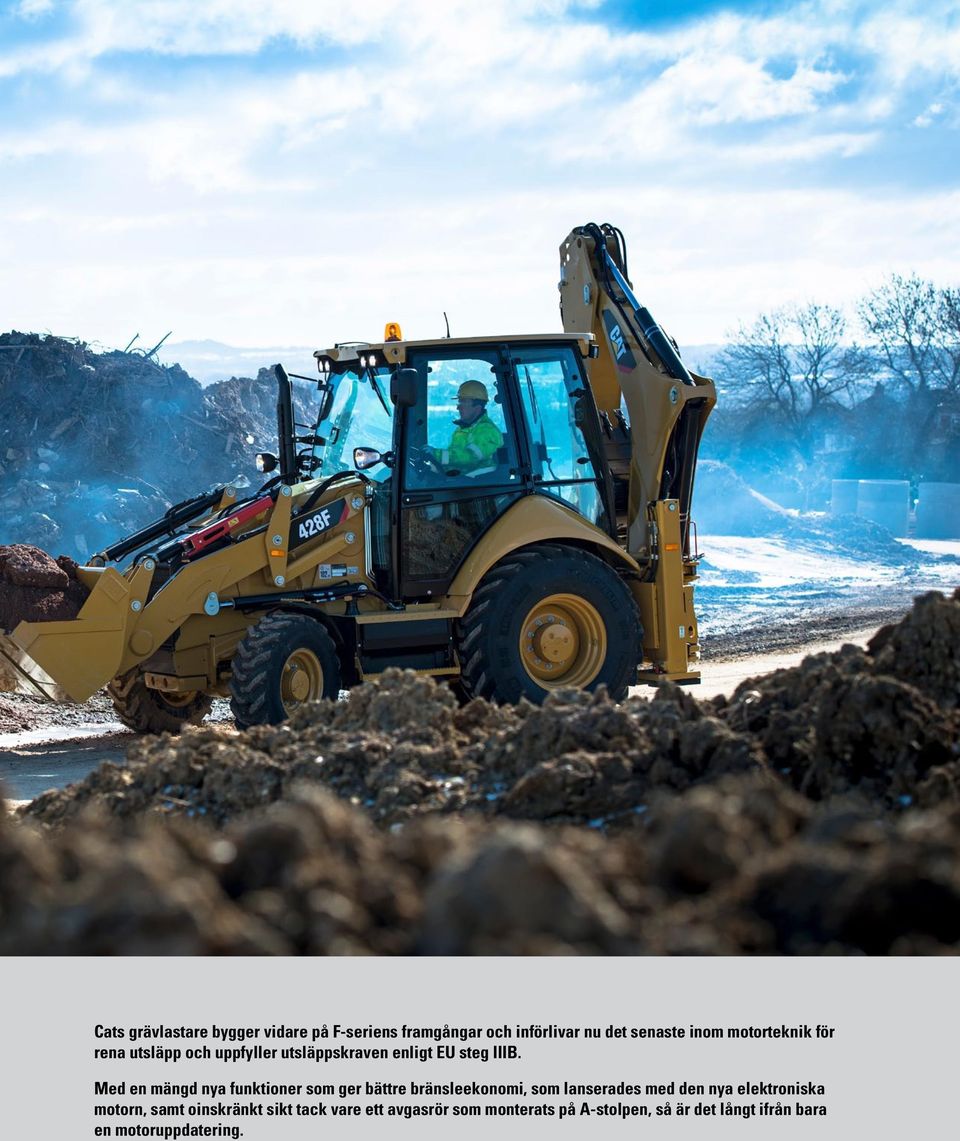

3 Cats grävlastare bygger vidare på F-seriens framgångar och införlivar nu det senaste inom motorteknik för rena utsläpp och uppfyller utsläppskraven enligt EU steg IIIB. Med en mängd nya funktioner som ger bättre bränsleekonomi, som lanserades med den nya elektroniska motorn, samt oinskränkt sikt tack vare ett avgasrör som monterats på A-stolpen, så är det långt ifrån bara en motoruppdatering. 3

4 Nytt hydrauliskt redskapsfäste Enkla utbyten av redskap för grävaggregatet med ett motoriserat fäste som hakar i verktygen hydrauliskt, så att du kan växla redskap i komfort och säkerhet från sätet. Momentomvandlare med lockup Med en 16-procentig ökning av effektiviteten och en 11 % högre medelhastighet är momentomvandlaren med lockup ett ovärderligt tillägg för de som reser mellan arbetsplatser. Extrema förhållanden Våra beprövade motorer har prövats och testats i de mest krävande miljöerna. Beroende på regionala behov kan våra maskiner vara utrustade för att klara extrem kyla och extrem värme (upp till 50 C). Luftfilter Den axiella luftrenaren är av torr typ och försedd med en integrerad förrenare och ett automatiskt dammejektorsystem som förlänger luftfiltrets drifttid vid arbete i dammiga förhållanden vilket sänker både underhållstiden och kostnaderna. Förvaring I alla maskiner är det viktigt med plats för dina verktyg, och därför erbjuder vi i 428F gott om utrymme i den säkrade yttre förvaringsboxen. Stor bränsletank Den stora, icke-metalliska bränsletanken på 160 liter säkerställer, i kombination med Cat-motorn och det effektiva hydraulsystemet, lång tid mellan tankningarna och större bekvämlighet. Kompositmaterialet förhindrar att rost bildas i tanken och skyddar bränsleinsprutningskomponenterna. Höga restvärden 428F är skyddad med ett lager elektrostatiskt påförd grundfärg (E-Coat) som helt förseglar varje metallisk komponent och ger ett förstklassigt skydd mot skador och korrosion. Tillsammans med den högklassiga polyuretantäckfärgen skyddar det maskinen så att den förblir i gott skick under lång tid och får ett högt andrahandsvärde. 4

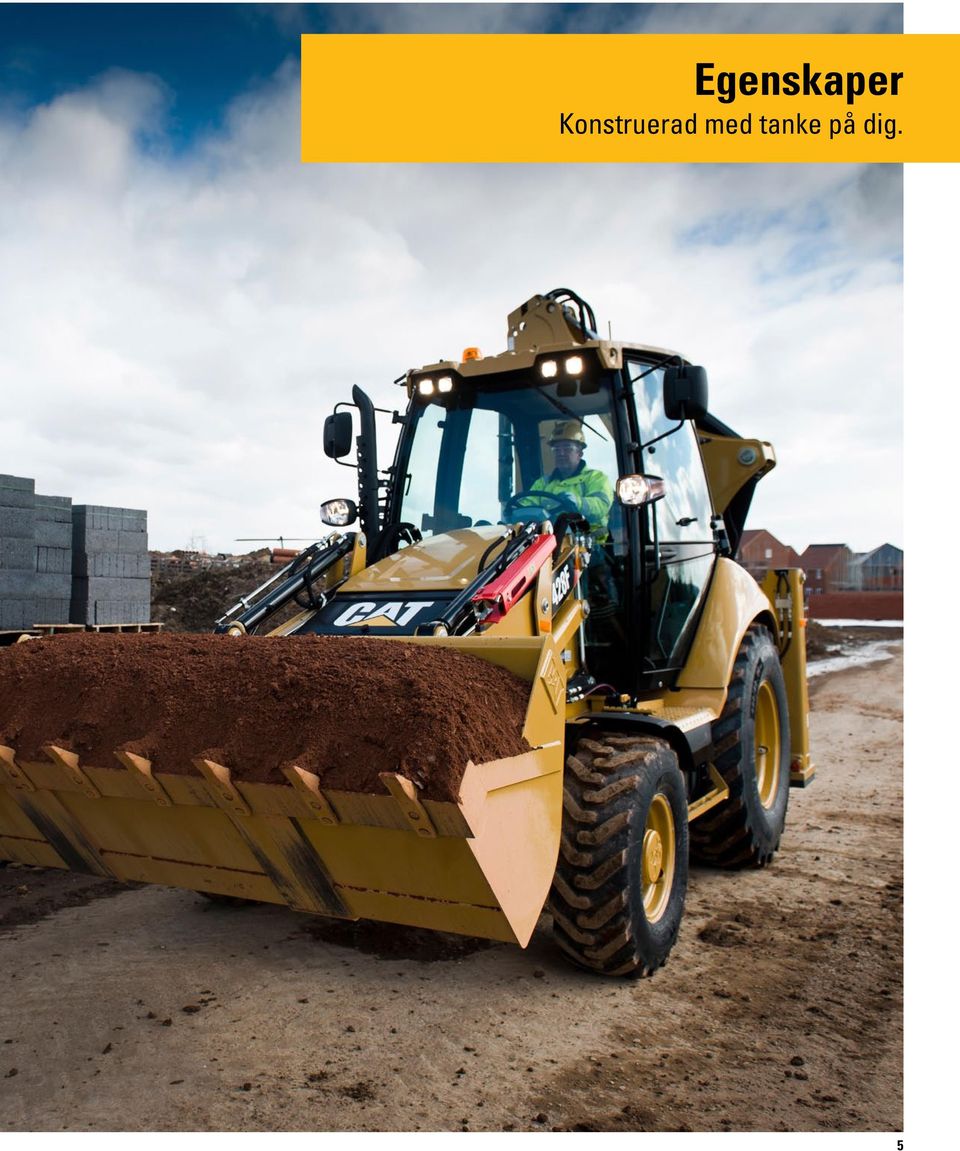

5 Egenskaper Konstruerad med tanke på dig. 5

6 Motor och drivlina Dynamisk, kraftfull och beprövad. 6

7 Nya C4.4 ACERT-motorn Vår nya elektroniska C4.4 ACERT-motor, som uppfyller utsläppskraven enligt EU steg IIIB, levererar en mängd funktioner och förbättringar. Effektökning För förare som behöver för mer kraft kan C4.4 ACERT-motorn leverera upp till 74,5 kw (101 hk), och 10% mer vridmoment. Passivt DPF-system Det servicefria dieselpartikelfiltret kräver inga ingrepp från föraren och har inbyggda självrengöringsfunktioner. Det ger dig en sak mindre att tänka på. Axlar och differentialspärr De extra kraftiga Cat-axlarna på 428F har utvecklats för användning i de mest extrema förhållanden och bakaxelns differentialspärr säkerställer att dragkraften bibehålls på alla markunderlag. Förstärkta bromsar Servobromsar ger lättare pedalmanövrering för säkrare, effektivare bromsning. Dubbla bromspedaler kan delas vid bromsning i snäva svängar. Automatväxellåda Den här tillvalsväxellådan med fem växlar anpassar sig perfekt för tillämpningen, och väljer noggrant ut en passande växel oavsett om du kör mellan arbetsplatser eller hugger i hårt bankmaterial. För att ta fullständig kontroll över alla situationer kan du välja växel manuellt med en enkel vridning av en handspak. Avståndet mellan växlarna optimerar växlingskomforten, för att ge en utomordentligt jämn acceleration. 7

8 Grävaggregatsreglage De bekvämt placerade och tryckkompenserade reglagen är enkla att hantera så att produktiviteten kan bli maximal. Det mekaniska reglaget för styrning av grävaggregatet kan konfigureras med inställningarna Grävreglage (SAE), Grävmaskinsreglage (ISO) eller universalreglage (X-mönster), vilket säkerställer att alla förare kan få ut mesta möjliga av 428F. Drivningsreglage Växla mellan tvåhjulsdrift (2WD) och allhjulsdrift (AWD) med hjälp av drivningsreglaget med tre lägen. Ett tredje läge, tvåhjulsdrift med bromsar på alla hjul, aktiverar allhjulsdrift vid bromsning och återgår till tvåhjulsdrift när bromspedalen släpps, vilket säkerställer positiv inbromsning i farliga körförhållanden och minskar däckslitaget. Luftfjädrat säte (endast tillgängligt för hytt) Huvudgränssnittet mellan maskin och förare, det luftfjädrade sätet, som finns monterat som standard, ger föraren en bekväm arbetsplats som minimerar tröttheten och maximerar produktiviteten. Hyttfästen Hytten är mjukt upphängd på chassit så att vibrationer och buller minskar och föraren får en bekväm arbetsmiljö. Hyttens luftfilter 428F har ett lättåtkomligt hyttluftfilter placerat innanför den högra, bakre stänkskärmen. Hyttens luftintag är placerat högt upp så att minsta möjliga mängd damm kommer in i luftfiltret. Hyttkylning 428F kan utrustas med en kraftfullt luftkonditioneringssystem, vilket hjälper dig att hålla dig sval vid arbete i höga temperaturer. Ventilationssystemet har också höga prestanda vid avimning, avfrostning och uppvärmning. 8

9 Förarmiljö Gör jobbet i komfort och med stil. 9

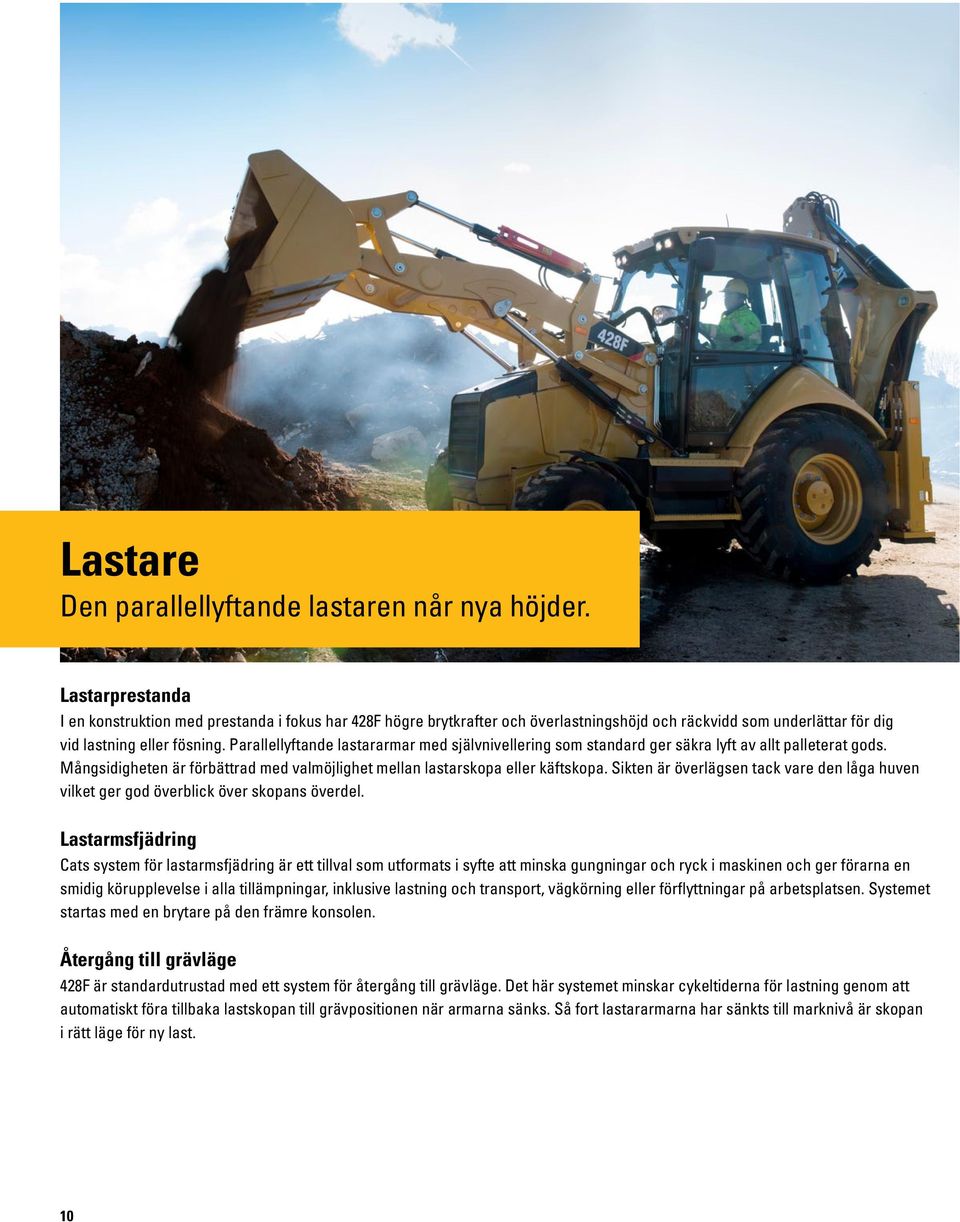

10 Lastare Den parallellyftande lastaren når nya höjder. Lastarprestanda I en konstruktion med prestanda i fokus har 428F högre brytkrafter och överlastningshöjd och räckvidd som underlättar för dig vid lastning eller fösning. Parallellyftande lastararmar med självnivellering som standard ger säkra lyft av allt palleterat gods. Mångsidigheten är förbättrad med valmöjlighet mellan lastarskopa eller käftskopa. Sikten är överlägsen tack vare den låga huven vilket ger god överblick över skopans överdel. Lastarmsfjädring Cats system för lastarmsfjädring är ett tillval som utformats i syfte att minska gungningar och ryck i maskinen och ger förarna en smidig körupplevelse i alla tillämpningar, inklusive lastning och transport, vägkörning eller förflyttningar på arbetsplatsen. Systemet startas med en brytare på den främre konsolen. Återgång till grävläge 428F är standardutrustad med ett system för återgång till grävläge. Det här systemet minskar cykeltiderna för lastning genom att automatiskt föra tillbaka lastskopan till grävpositionen när armarna sänks. Så fort lastararmarna har sänkts till marknivå är skopan i rätt läge för ny last. 10

11 Grävaggregat Stor kraft i jorden. Grävaggregat av grävmaskinstyp Både vid lastning tätt intill ett fordon på en enkel transportväg eller vid grävning över hinder som t.ex. väggar, klarar den här grävmaskinsbommen alla uppgifter galant. Med sin kombination av hög brytstyrka och hög reglerbarhet, tack vare det lastkännande hydraulsystemet med delat flöde, kan 428F leverera hög produktivitet med minimal ansträngning från föraren. Bomkonstruktionen är smal och medger bästa sikt över arbetsverktyget. Utskjutbar sticka För större mångsidighet och högre utnyttjandegrad finns 428F med utskjutbar sticka som ger större grävdjup och räckvidd. Det skjutbara innerpartiet skyddar slitplattorna från jord och smuts och förlänger justerings- och bytesintervallen. Ledningarna för den extra hydrauliken har dragits så att de är skyddade från skador även vid arbeten i mycket smala diken. Glidram och svängram F-seriens gjutna, skjutbara ram har utvändiga låsklämmor så att ingen demontering av grävaggregatet behövs vid service. Ledtapparna för svängramen/bomfoten har utbytbara bussningar i hålen. Cats dämpade svängsystem 428F är försedd med Cats dämpade svängsystem som ger mycket snabb dikesgrävning genom att bommens pendling dämpas när grävaggregatet förs tillbaka till diket. Hydraulisk sideshift (tillval) Den ger föraren möjlighet att med hydraulkraft enkelt positionera aggregatet längs hela H-ramen, utan att skopan behöver placeras på marken. Passar perfekt vid arbete med gas-, el- eller teleledningar etc. 11

12 Hydraulik Bränsleeffektiv, kraftfull och tillförlitlig. Lastkännande hydraulik Det är sällan som du behöver arbeta med full kapacitet 100 % av tiden. Varför ska då maskinen ständigt arbeta vid full effekt, förbruka mer bränsle och ge upphov till mer buller och ökat slitage? 428F har ett lastkännande hydraulsystem med slutet centrum som aktivt anpassar effekt och flöde efter den aktuella uppgiftens behov. Oavsett om du sysslar med dikesgrävning vid maximal effekt eller varsamt gräver kring serviceledningar har du total kontroll. Eftersom kraven på systemet är minimala vid obelastad drift har det mindre parasitförluster, så att hela motorns potential kan utnyttjas, vilket resulterar i bättre lastnings- och förflyttningsprestanda. Flödesdelande ventiler 428F har flödesdelande hydrauliska ventiler som säkerställer rätt oljeflöde till redskapscylindrarna. Det ger bättre reglering och förhindrar oljebrist vid arbete med många funktioner. Maskinutrustning 428F är utrustad med en högeffektiv kolvpump med variabelt deplacement. Hydraulslangarna är av högprestandatyp med dubbla lager stålvajerfläta samt o-ringstätade anslutningar. Det ger ett robust och tillförlitligt system med mycket hög motståndskraft mot skador från trycktransienter och hydraulisk pulsering. 12

13 Grävlastaren kan användas inom många olika arbetsområden, och ibland duger helt enkelt inte en skopa. Diskutera dina behov och önskemål med återförsäljaren, så kommer de att rekommendera det rätta redskapet för varje användningsområde, vilket ger dig en skräddarsydd maskin som är perfekt anpassad för dina behov. Arbetsredskap Ett uppbåd av verktyg inom bekvämt räckhåll. Lastarskopor Lastarskoporna och de hydrauliska käftskoporna är direktinfästa eller snabbkopplade. De kan utrustas med skärstål eller bultmonterade tänder. Käftskoporna (MP) finns som tillval med fällbara gafflar. Grävskopor Det finns ett flertal skoptyper tillgängliga för olika jordtyper och grävarbete, inklusive standardskopa, extra kraftig skopa, högkapacitetsskopa och skopa för extrem grävning (sten). De kan utrustas med antingen bultmonterade tänder eller adaptrar för pinnmonterade tänder. Det finns även modeller för dikesrensning, kabelgrävning och trapetsformade skopor. Jordborr Cats jordborr är utvecklad för att borra hål i jord vid en rad olika tillämpningar. Med ett brett utbud av jordborrsbits kan du välja den som passar bäst för jobbet. Asfaltfräs Cats asfaltfräs är konstruerad för fräsning av både asfalt och betong med funktioner som djupkontroll och självnivellering. Kompaktorplatta Cats vibrerande plattkompaktor är lämplig för kompaktering av jord, sand eller grus vid dikningseller släntningsarbete innan betonggjutning eller asfaltering. Hammare Cats hydraulhammare är konstruerade för att bryta upp betong, asfalt eller sten. De levererar konstant effekt under arbetet. Alternativ för ljuddämpning finns tillgängliga vilka kan uppfylla lokala föreskrifter. 13

14 Servicevänlighet Börja jobba direkt. Lätt att underhålla Dagliga kontroller blir enkla tack vare den omdesignade främre nosen, som kan öppnas för åtkomst till det fällbara kylpaketet för avlägsnande av skräp, så att kylningsprestanda kan hållas maximerade. Alla punkter för daglig kontroll, såsom påfyllningspunkter, luftrenare, behållare för spolarvätska, indikatorer o.s.v. sitter ovanför motorutrymmet, som kan nås med en enkel frigöring av motorhuven, vilket underlättar vid åtkomst till och inom motorutrymmet. Livstidstätade axlar och drivaxlar gör att förarna slipper smörja de tidskrävande, besvärliga områdena under maskinen. Dagligt underhåll, som kan vara besvärligt för en förare med hög arbetsbelastning, minimeras för 428E. Justering av slitplattorna Stabilisatorerna och grävskoporna är utformade för att tillåta att all justering av slitplattorna utförs på plats, med en enkel justeringsmekanism. Slitplattornas justeringsbultar är lätta att komma åt och det tar bara några minuter att justera plattorna utan något behov av demontering. Cat-filter Alla Cat-filter är monterade vertikalt för spillfri service och minskade oljeföroreningar. Dessa högeffektfilter avlägsnar mikroskopiska partiklar från oljan, och håller därmed motorn, växellådan och hydraulsystemet i gott skick i åratal. Planerad oljeprovtagning Cat-återförsäljaren kan tillhandahålla Cats S O S SM -tjänst. Tack vare den kan återförsäljaren göra analyser för att upptäcka slitage innan problem uppstår, så att tidiga haverier kan undvikas och korrigerande åtgärder vidtas för att minska kostnaderna och reducera maskinstillestånd. 14

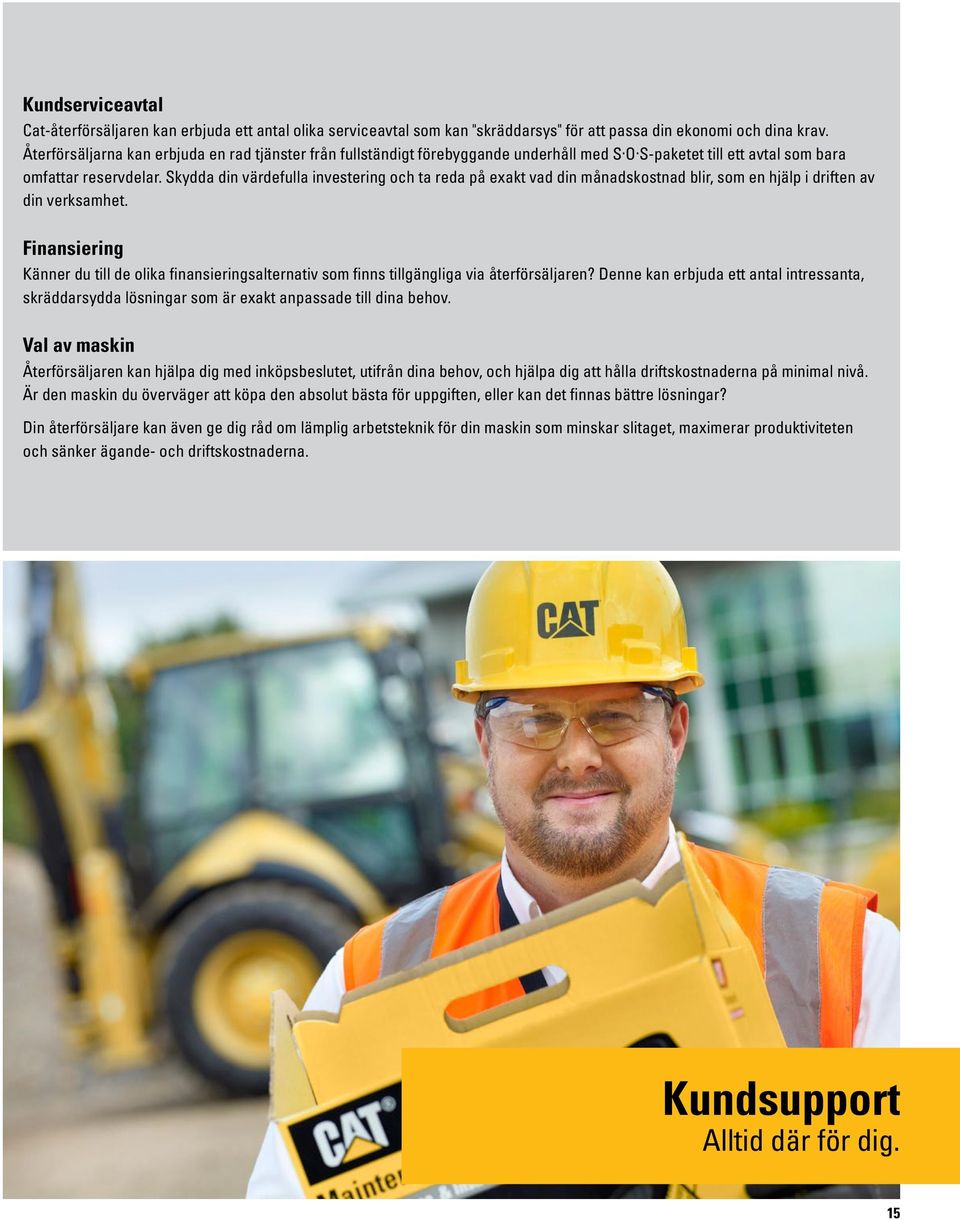

15 Kundserviceavtal Cat-återförsäljaren kan erbjuda ett antal olika serviceavtal som kan "skräddarsys" för att passa din ekonomi och dina krav. Återförsäljarna kan erbjuda en rad tjänster från fullständigt förebyggande underhåll med S O S-paketet till ett avtal som bara omfattar reservdelar. Skydda din värdefulla investering och ta reda på exakt vad din månadskostnad blir, som en hjälp i driften av din verksamhet. Finansiering Känner du till de olika finansieringsalternativ som finns tillgängliga via återförsäljaren? Denne kan erbjuda ett antal intressanta, skräddarsydda lösningar som är exakt anpassade till dina behov. Val av maskin Återförsäljaren kan hjälpa dig med inköpsbeslutet, utifrån dina behov, och hjälpa dig att hålla driftskostnaderna på minimal nivå. Är den maskin du överväger att köpa den absolut bästa för uppgiften, eller kan det finnas bättre lösningar? Din återförsäljare kan även ge dig råd om lämplig arbetsteknik för din maskin som minskar slitaget, maximerar produktiviteten och sänker ägande- och driftskostnaderna. Kundsupport Alltid där för dig. 15

16 Specifikationer för grävlastaren 428F

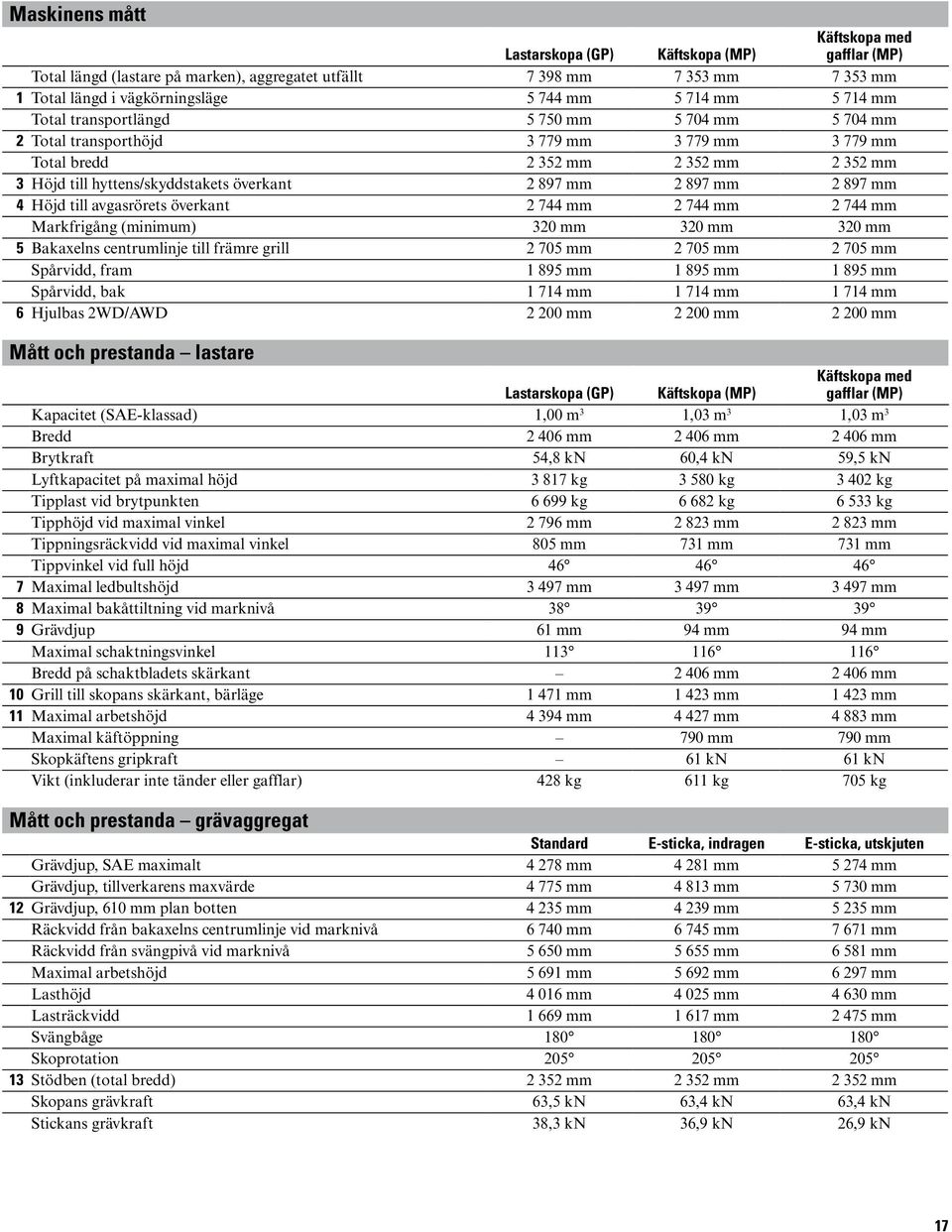

17 Maskinens mått Lastarskopa (GP) Käftskopa (MP) Käftskopa med gafflar (MP) Total längd (lastare på marken), aggregatet utfällt mm mm mm 1 Total längd i vägkörningsläge mm mm mm Total transportlängd mm mm mm 2 Total transporthöjd mm mm mm Total bredd mm mm mm 3 Höjd till hyttens/skyddstakets överkant mm mm mm 4 Höjd till avgasrörets överkant mm mm mm Markfrigång (minimum) 320 mm 320 mm 320 mm 5 Bakaxelns centrumlinje till främre grill mm mm mm Spårvidd, fram mm mm mm Spårvidd, bak mm mm mm 6 Hjulbas 2WD/AWD mm mm mm Mått och prestanda lastare Lastarskopa (GP) Käftskopa (MP) Käftskopa med gafflar (MP) Kapacitet (SAE-klassad) 1,00 m 3 1,03 m 3 1,03 m 3 Bredd mm mm mm Brytkraft 54,8 kn 60,4 kn 59,5 kn Lyftkapacitet på maximal höjd kg kg kg Tipplast vid brytpunkten kg kg kg Tipphöjd vid maximal vinkel mm mm mm Tippningsräckvidd vid maximal vinkel 805 mm 731 mm 731 mm Tippvinkel vid full höjd Maximal ledbultshöjd mm mm mm 8 Maximal bakåttiltning vid marknivå Grävdjup 61 mm 94 mm 94 mm Maximal schaktningsvinkel Bredd på schaktbladets skärkant mm mm 10 Grill till skopans skärkant, bärläge mm mm mm 11 Maximal arbetshöjd mm mm mm Maximal käftöppning 790 mm 790 mm Skopkäftens gripkraft 61 kn 61 kn Vikt (inkluderar inte tänder eller gafflar) 428 kg 611 kg 705 kg Mått och prestanda grävaggregat Standard E-sticka, indragen E-sticka, utskjuten Grävdjup, SAE maximalt mm mm mm Grävdjup, tillverkarens maxvärde mm mm mm 12 Grävdjup, 610 mm plan botten mm mm mm Räckvidd från bakaxelns centrumlinje vid marknivå mm mm mm Räckvidd från svängpivå vid marknivå mm mm mm Maximal arbetshöjd mm mm mm Lasthöjd mm mm mm Lasträckvidd mm mm mm Svängbåge Skoprotation Stödben (total bredd) mm mm mm Skopans grävkraft 63,5 kn 63,4 kn 63,4 kn Stickans grävkraft 38,3 kn 36,9 kn 26,9 kn 17

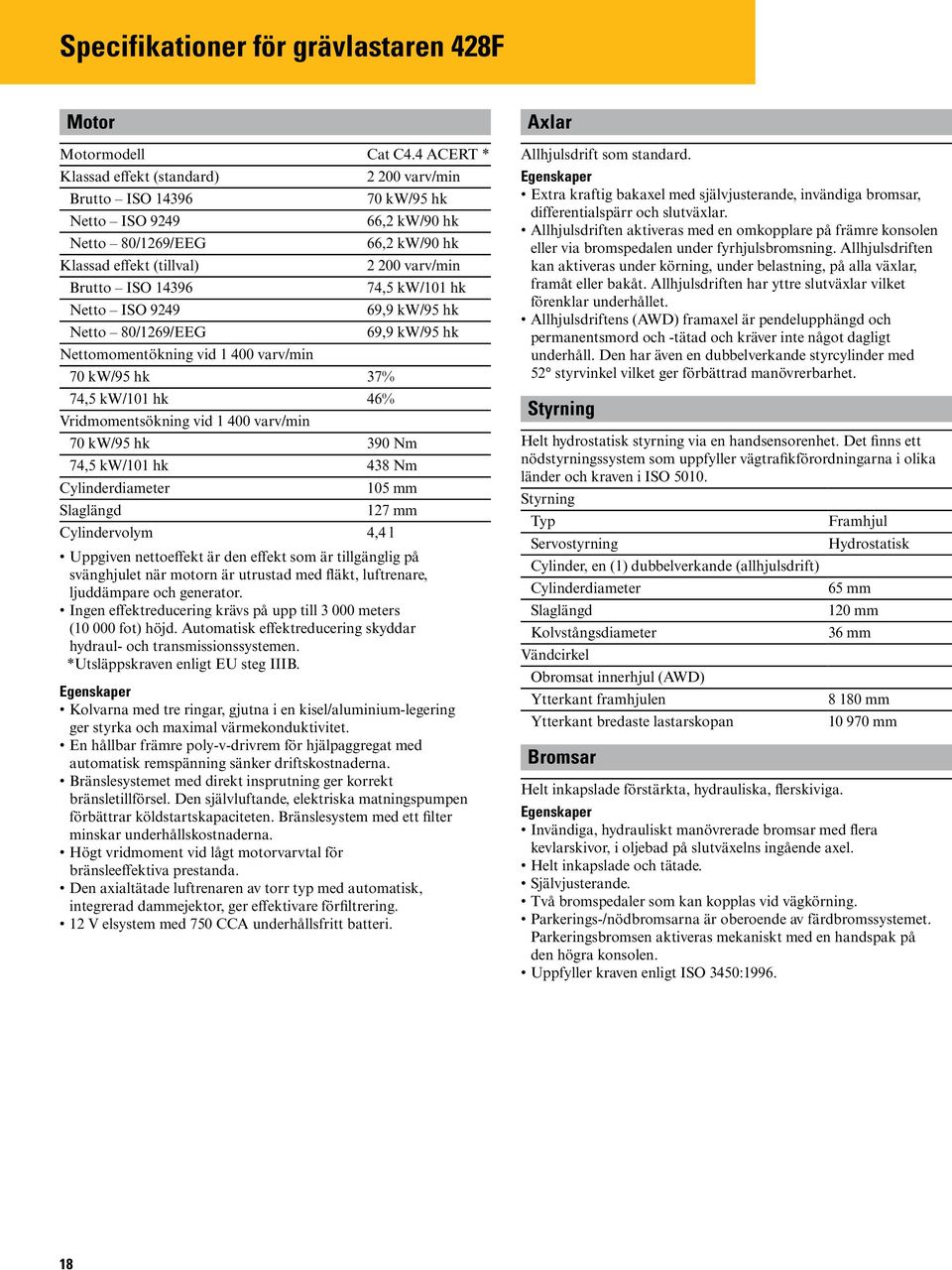

18 Specifikationer för grävlastaren 428F Motor Motormodell Cat C4.4 ACERT * Klassad effekt (standard) Brutto ISO Netto ISO 9249 Netto 80/1269/EEG Klassad effekt (tillval) Brutto ISO Netto ISO 9249 Netto 80/1269/EEG Nettomomentökning vid varv/min 70 kw/95 hk 37% 74,5 kw/101 hk 46% Vridmomentsökning vid varv/min varv/min 70 kw/95 hk 66,2 kw/90 hk 66,2 kw/90 hk varv/min 74,5 kw/101 hk 69,9 kw/95 hk 69,9 kw/95 hk 70 kw/95 hk 390 Nm 74,5 kw/101 hk 438 Nm Cylinderdiameter Slaglängd Cylindervolym 105 mm 127 mm 4,4 l Uppgiven nettoeffekt är den effekt som är tillgänglig på svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator. Ingen effektreducering krävs på upp till meters ( fot) höjd. Automatisk effektreducering skyddar hydraul- och transmissionssystemen. *Utsläppskraven enligt EU steg IIIB. Egenskaper Kolvarna med tre ringar, gjutna i en kisel/aluminium-legering ger styrka och maximal värmekonduktivitet. En hållbar främre poly-v-drivrem för hjälpaggregat med automatisk remspänning sänker driftskostnaderna. Bränslesystemet med direkt insprutning ger korrekt bränsletillförsel. Den självluftande, elektriska matningspumpen förbättrar köldstartskapaciteten. Bränslesystem med ett filter minskar underhållskostnaderna. Högt vridmoment vid lågt motorvarvtal för bränsleeffektiva prestanda. Den axialtätade luftrenaren av torr typ med automatisk, integrerad dammejektor, ger effektivare förfiltrering. 12 V elsystem med 750 CCA underhållsfritt batteri. Axlar Allhjulsdrift som standard. Egenskaper Extra kraftig bakaxel med självjusterande, invändiga bromsar, differentialspärr och slutväxlar. Allhjulsdriften aktiveras med en omkopplare på främre konsolen eller via bromspedalen under fyrhjulsbromsning. Allhjulsdriften kan aktiveras under körning, under belastning, på alla växlar, framåt eller bakåt. Allhjulsdriften har yttre slutväxlar vilket förenklar underhållet. Allhjulsdriftens (AWD) framaxel är pendelupphängd och permanentsmord och -tätad och kräver inte något dagligt underhåll. Den har även en dubbelverkande styrcylinder med 52 styrvinkel vilket ger förbättrad manövrerbarhet. Styrning Helt hydrostatisk styrning via en handsensorenhet. Det finns ett nödstyrningssystem som uppfyller vägtrafikförordningarna i olika länder och kraven i ISO Styrning Typ Framhjul Servostyrning Hydrostatisk Cylinder, en (1) dubbelverkande (allhjulsdrift) Cylinderdiameter 65 mm Slaglängd 120 mm Kolvstångsdiameter 36 mm Vändcirkel Obromsat innerhjul (AWD) Ytterkant framhjulen mm Ytterkant bredaste lastarskopan mm Bromsar Helt inkapslade förstärkta, hydrauliska, flerskiviga. Egenskaper Invändiga, hydrauliskt manövrerade bromsar med flera kevlarskivor, i oljebad på slutväxelns ingående axel. Helt inkapslade och tätade. Självjusterande. Två bromspedaler som kan kopplas vid vägkörning. Parkerings-/nödbromsarna är oberoende av färdbromssystemet. Parkeringsbromsen aktiveras mekaniskt med en handspak på den högra konsolen. Uppfyller kraven enligt ISO 3450:

19 Vikt Parallellyftlastare av standardtyp, med käftskopa med gafflar på 1,03 m 3, standardgrävskopa på 610 mm, förare på 75 kg och en full bränsletank. Vikt Maskinvikt* (område) kg Arbetsvikt** kg Automatväxel 27 kg Luftkonditionering 39 kg Lastarmsfjädring 25 kg Käftskopa 1,03 m 3 med fällbara gafflar 871 kg utan fällbara gafflar 611 kg Utskjutbar sticka (utan främre motvikt) 299 kg Motvikter Lätt 115 kg Medelhögt 250 kg Tung 485 kg Rekommendationer för minimala motvikter: Standardsticka (drivlina för allhjulsdrift) Lastarskopa 115 kg Käftskopa Inga Utskjutbar sticka (drivlina för allhjulsdrift) Lastarskopa 485 kg Käftskopa Inga ** Maskinvikt (intervall) anger viktintervallet för minimal till maximal konfiguration. ** Arbetsvikt anger maskinens vikt för en gemensam konfiguration (enligt ovan). Hyttutrustning Helt inglasad Höger dörr med öppningsbart fönster Vänster dörr med öppningsbart fönster Två fasta sidofönster Luftfjädrad förarstol Åtta arbetsstrålkastare (4 fram, 4 bak) Golvmatta Vänster förvaringskonsol Vinklingsbar rattstång Yttre backspegel Fäste för roterande varningsljus (2) Inre strömuttag Förberedd för radio i hyttak Instrumentgrupp, displaymätare Solskydd Rattknopp Vandaliseringsskydd Hyttvärmare Säkerhetsbälte (50 mm) Luftkonditionering i hytt Skyddstakets funktioner Vindruta i glas med torkare Vänster förvaringskonsol (4 fram, 4 bak) Åtta arbetsstrålkastare Standardsäte med fjädring Golvmatta Vinklingsbar rattstång Vandaliseringsskydd Backspegel Säkerhetsbälte (50 mm) Förarplats tillval ROPS/FOPS som standard. ROPS-skyddet (skyddsstruktur mot vältning) som Caterpillar levererar med den här maskinen uppfyller ROPS-kriterierna enligt ISO 3471:1994 och FOPS-kriterierna (skydd mot fallande föremål) enligt ISO 3449:

20 Specifikationer för grävlastaren 428F Rymduppgifter service Kylsystem med värmeaggregat Bränsletank Motor med oljefilter Växellåda Power Shuttle, AWD Bakaxel (styv/styrbar) Differential Hjulände/slutväxel (volym per sida) Framaxel, allhjulsdrift Differential Hjulnav/slutväxel (volym per sida) Hydraulsystem Hydraultank Hydraulsystem 22 l 160 l 8,8 l 18 l 16,5 l 1,7 l 11 l 0,7 l 95 l 40 l Växellåda Den helsynkroniserade Power Shuttle-växellådan har fyra växlar framåt och bakåt. Automatväxellådan, som finns som tillval, kan köras i automatiskt eller manuellt läge. Power Shuttle Automatväxel Framåt 1:a 6 km/h 6 km/h 2:a 9,7 km/h 9,6 km/h 3:e 20 km/h 20 km/h 4:e 40 km/h 27 km/h 5:e 40 km/h Bakåt 1:a 6 km/h 6 km/h 2:a 9,7 km/h 13 km/h 3:e 20 km/h 27 km/h 4:e 40 km/h 5:e Lastkännande system med slutet centrum. Lastkännande system med variabelt flöde och slutet centrum levererar full hydraulkraft på alla skärstål vid alla motorvarvtal. Ger låg bränsleförbrukning och lättmanövrerade reglage. Typ Slutet centrum Pumptyp Axialkolvpump med variabelt flöde Pumpkapacitet 125 l/m vid varv/min Systemtryck Grävaggregat 250 bar Lastare 250 bar 20

21 Standardutrustning 428F Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha detaljerad information. Allhjulsdrift Arbetsbelysning (4 strålkastare fram och 4 bak) Batteri, underhållsfritt, 750 CCA Batterifrånskiljare Bom, transportlås Bomtransportlås Bromsar, hydrauliskt förstärkta, skivor i olja, dubbla pedaler, fastlåsande Bränsle-, motorolje- och växellådsoljefilter av spin-ontyp Dieselpartikelfilter (DPF), lång livslängd Däck (2 fram, 2 bak) Ekologisk avtappning Elektrohydrauliska glidramslås Eluttag, 12 V (2 externa, 1 internt) Frostskyddsmedel (till -37 C) Främre grill, stötabsorberande med stötfångare Främre och bakre torkare/spolare med intervallfunktion Främre strålkastare Förarstol, luftfjädrad med tygklädsel Förvaringsbox, yttre, låsbar Gasreglage, handspak och fotpedal Generator, 120 A, 12 V Golvmatta, gummi Grävaggregat, tvåspaksreglage (mekaniskt) Gångjärnsupphängt kylarpaket Hydraulisk sugsil Hydrauloljekylare Hydraulsystem, lastkännande, variabelt flödessystem med axialkolvpump Hyttbelysning (endast hytt) Instrumentbelysning Kallstartshjälp Klädkrok Kylfläkt med fläktskydd Kylsystem för höga omgivningstemperaturer Körriktningsvisare med automatisk återgång Larm Backning Systemfel/-varning Luftrenare, axialtätad med förrenare och filterindikator Lutningsbar rattstång Lättöppnat motorutrymme Momentomvandlare Motor, Cat C4.4 ACERT* (70 kw) Mätargrupp Mätare; kylvätsketemperatur, bränslenivå, varvräknare LCD-skärm; timmätare, momentomvandlarens oljetemperatur, hydrauloljans temperatur, förarinställningar, diagnostik i serviceläge Neutrallägeskontakt O-ringstätade hydraulkopplingar ROPS-hytt med värmeaggregat, defroster, trycksystem och hyttventilationsfläkt Rattvridningsknopp Rullbälte (50 mm) Servostyrning, hydrostatisk Signalhorn, främre, elektriskt Solskydd Speglar, utvändiga (2) Sticka, standard (4,26 m) Stopp- och bakljus (2) Tankning från marknivå med 160 liters kapacitet Transmission, fyra växlars synkroniserad Transportförankringar Transportstöd för lyftcylinder Vandaliseringsskydd Varningsblinkers/signalljus Vattenavskiljare Återgång till grävläge *Utsläppskraven enligt EU steg IIIB. 21

22 Tillvalsutrustning 428F Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill har närmare information. Automatväxellåda Batteri, starthjälpsuttag Belysning Nummerplåt, bak Transportkörning på väg Extrabatteri Förarhytt Skyddstak Hydraulisk sideshift Hydraulledningar Hammarhydraulik på sticka Snabbkopplingar Hydraulventiler (extra) Utskjutbar sticka Hydraulventiler, lastare Tredje ventil för lastarskopa (GP)/ käftskopa (MP) Lastarmsfjädring Luftkonditionering *Utsläppskraven enligt EU steg IIIB. Momentomvandlare med lockup (endast tillgänglig med automatväxellåda) Motor, Cat C4.4 ACERT* (74,5 kw) Motvikter 115 kg 250 kg 485 kg Product Link Roterande varningsljus Skydd Drivaxel Bakljus Tänder (lastarskopa (GP)/ käftskopa (MP)) Skärmar, fram Skärstål, bultmonterat I två stycken Sticka, utskjutbar (4,26 m) Stödben, gatuplattor Tillbehör, frontlastare Lastarskopa 1,0 m 3 Käftskopa 1,03 m 3 eller 1,03 m 3 med gafflar Tillbehör, redskap för grävaggregat Redskapsfäste (mekaniskt) Redskapsfäste (hydrauliskt) Utrustning för godshantering, inklusive lyftögla, bom- och sticklås samt audiovisuellt varningssystem Ytterbackspegel, stor 22

23 Kommentarer 23

24 För fullständig information om Cats produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats AWHQ7111 ( ) (Översättning: ) 2013 Caterpillar Inc. Alla rättigheter förbehålles Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande.
