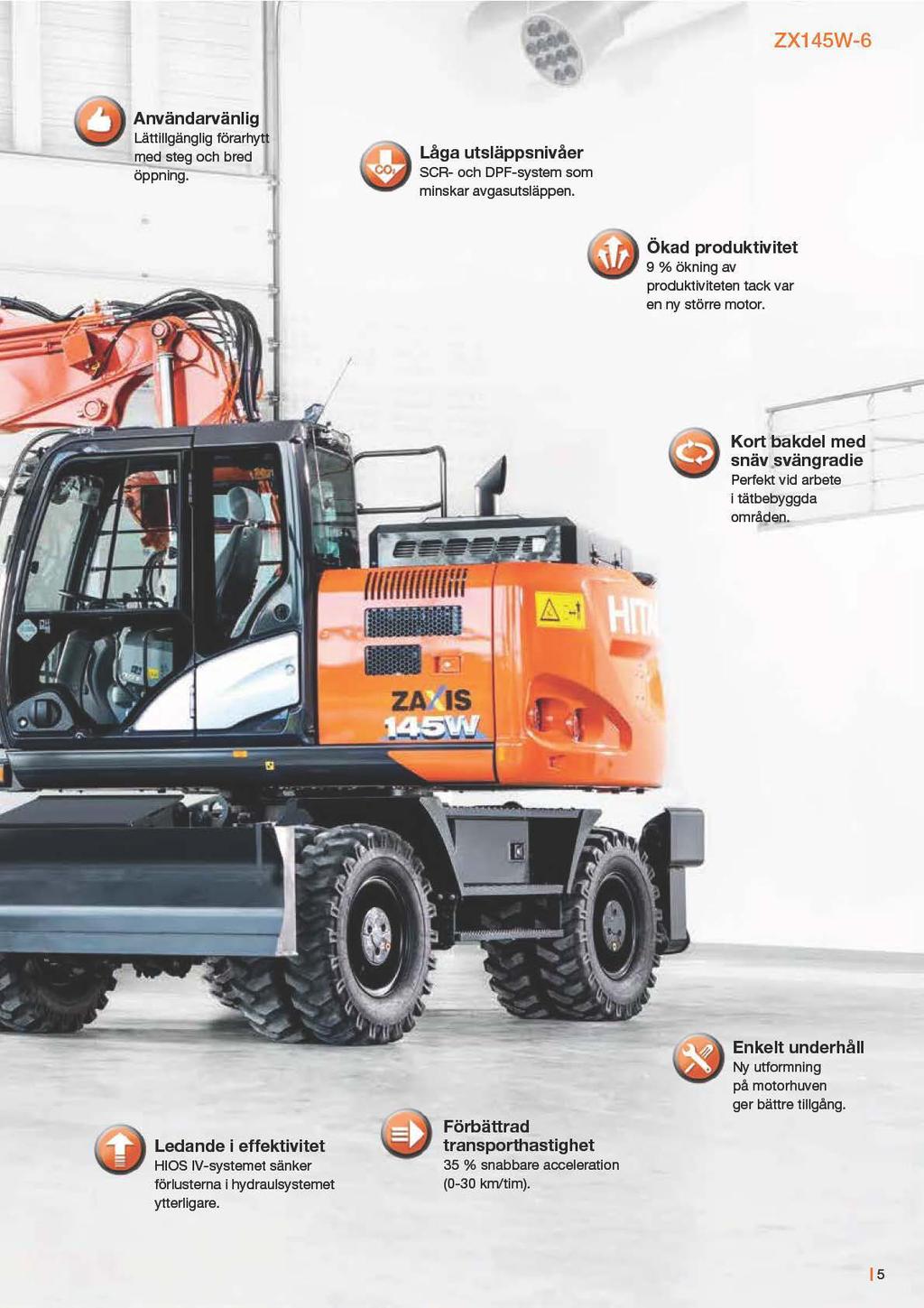

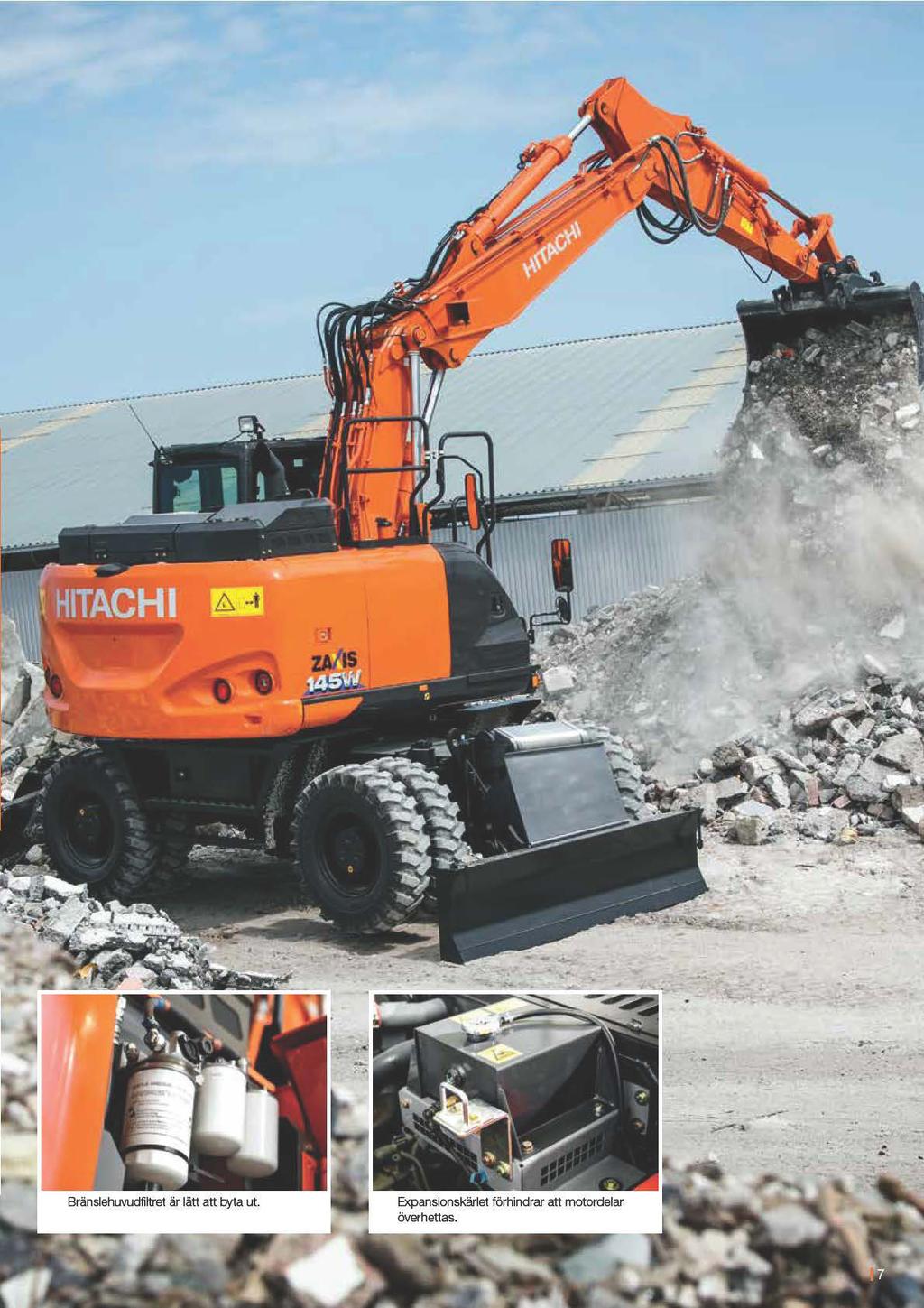

6 ZX145W-6 Det finns bra balans mellan pris/ kvalitet på Hitachis grävmaskiner János Rozsnyai, chefsingenjör, Duna Aszfalt ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Hitachis Zaxis-6 maskiner är kända för sin tillförlitlighet att få jobbet gjort, dag efter dag. De arbetar effektiv och konsekvent utan problem, kapabla att uppnå höga nivåer av prestanda och tillgänglighet. Konstruerade för enkelt underhåll hjälper också till att minimera stilleståndstiden. Enkelt underhåll Den lätta, delningsbara motorhuven går att öppna stort för din bekvämlighet. Därmed blir motorrummet och motorkomponenter lättåtkomliga för rutinmässigt underhåll. Användarvänligt bränslefilter Bränslehuvudfiltret av spinn-on typ skruvas på plats i ZX145W-6. Det gör det enklare att byta ut och säkerställer att smuts inte tränger in i bränslekretsen under underhållsarbeten. Effektivare kylning Expansionskärlet sitter placerat uppe på motorns kylsystem. Denna nya position innebär att luften kan evakueras fullständigt och förhindrar därför att motordelar överhettas. Utan läckage En ny hydraulslang med fläns har satts in på hydraulsystemets returledning. Detta ökar tillförlitligheten på systemet och minskar risken för oljeläckage. Motorrummet är lättillgängligt. 6

7

8

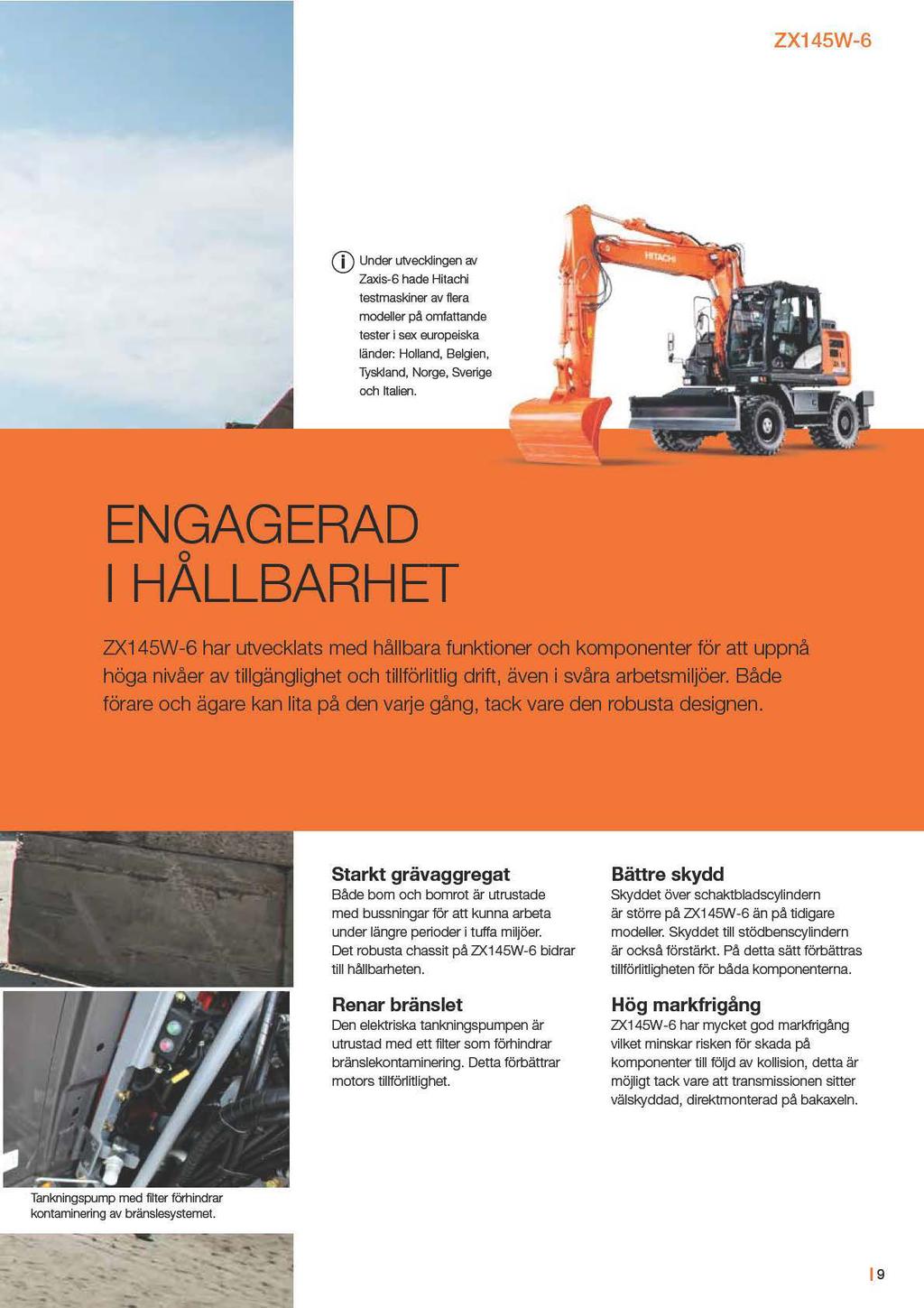

9

10 ZX145W-6 Det är en förstklassig maskin, bra respons, mjuk och exakt Olav Kjaestad, operatör, Skogen DEN ULTIMATA I MÅNGSIDIGHET ZX145W-6 passar bra på trånga arbetsplatser där det begränsat med rörelseutrymme som väg- och järnvägsunderhåll eller servicejobb i tätorter m.m. Dess kompakta yttermått och imponerande prestanda gör den smidig och snabb att förflytta mellan arbetsplatserna. För egenföretagaren är ZX145W-6 ett ypperligt val av maskin fullt kapabel att klara alla arbetsuppgifter. På större entreprenadfirmor är den ett ovärderligt tillägg i maskinparken. Större flexibilitet Redskapslägena tilt och tiltrotator är integrerade i redskapssystemet på ZX145W-6. Dessa och nio andra lägen kan registreras i monitorn för att underlätta korrekt användning av respektive redskap och därmed öka mångsidigheten och driftsäkerheten. Minskat underhåll Motvikten har omkonstruerats och den har LED-belysning i bakljusen. Den ger inte bara bättre synlighet vid dålig belysning utan kräver också mindre underhåll, vilket hjälper till att hålla nere kostnader. Utmärkt sikt Förarhytten på Zaxis-6 hjulgrävmaskiner erbjuder utmärkt sikt. Den har en liten ratt och en skärm som är placerad på den högra pelaren så att inte operatörens sikt på arbetsplatsen hindras. Kompakt och kraftfull Den snäva svängradien gör ZX145W-6 lämplig vid arbete på trånga utrymmen där en vanlig hjulgrävmaskin blir för klumpig. Dess kompakta omfång kombineras med en kraftfull lyftförmåga och bra stabilitet. Två ytterligare redskapslägen bidrar till ökad mångsidighet hos ZX145W-6. 10

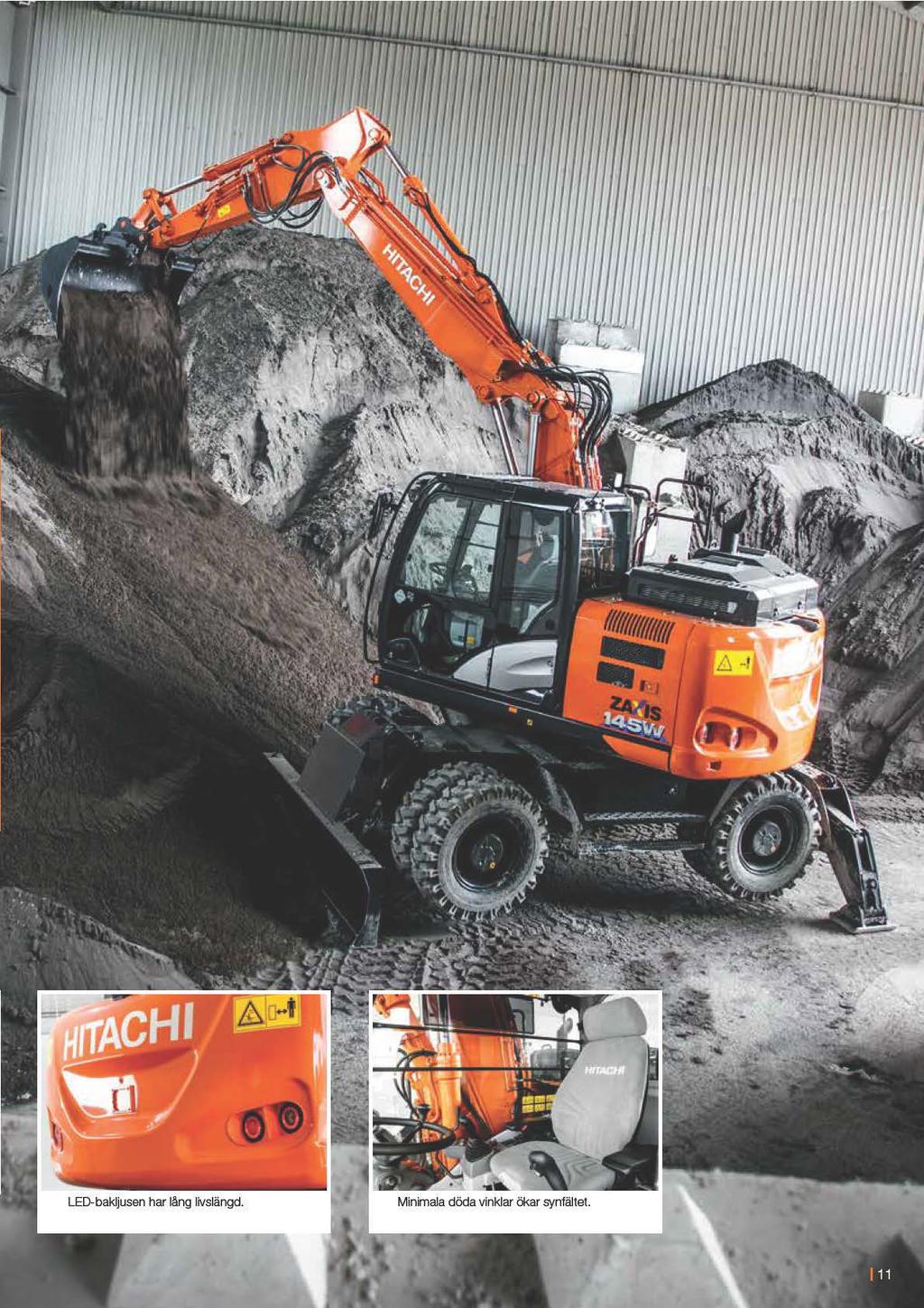

11

12

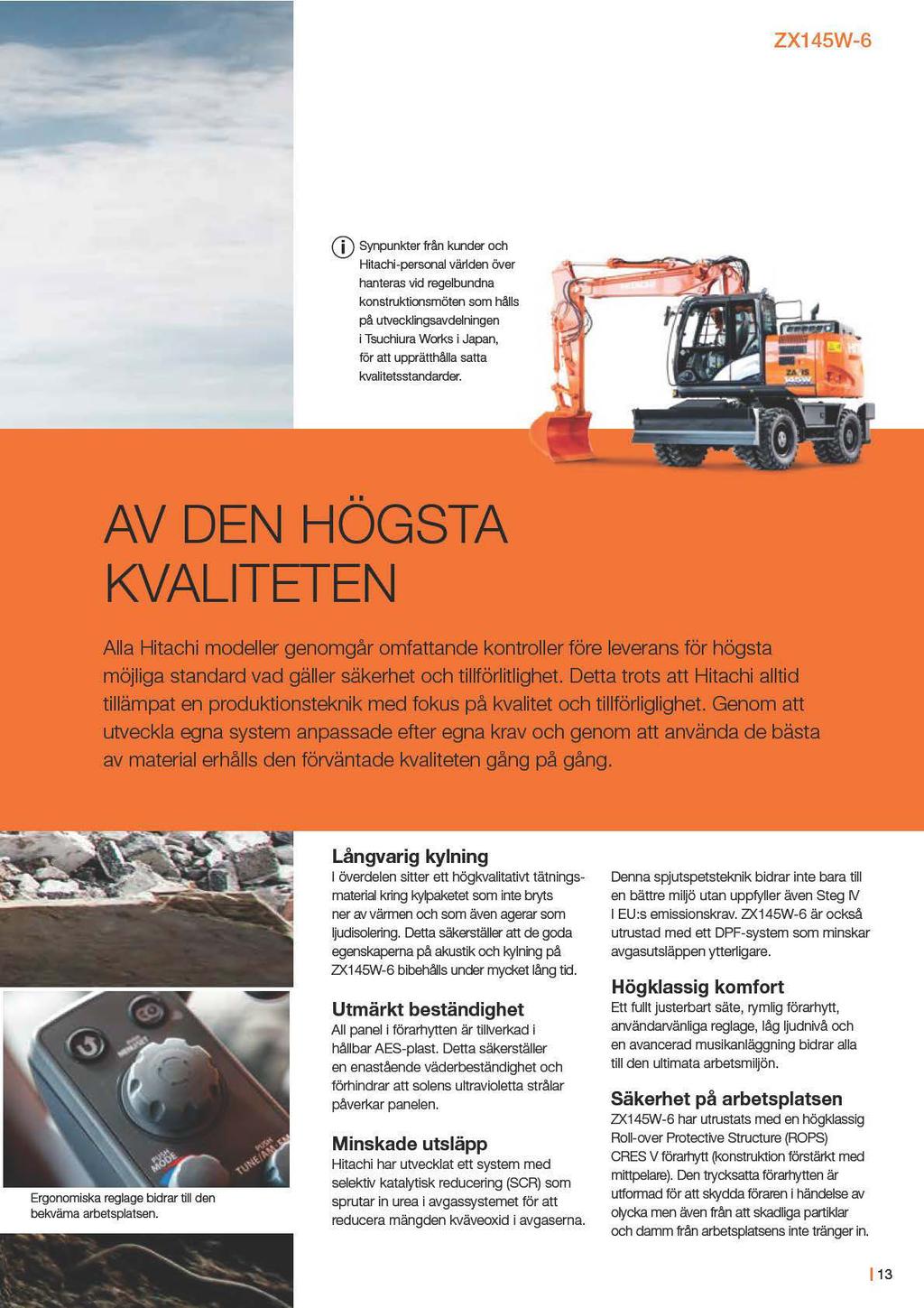

13

14 ZX145W-6 Hitachi hjulgrävmaskiner har utvecklats i Japan för den europeiska marknaden Burkhard Janssen, General Manager Product Management & Engineering, Hitachi Construction Machinery (Europe) NV HÖJDEN AV TEKNIK Hitachi arbetar för att möta behoven från kunder inom anläggningsindustrin i Europa genom att erbjuda tillförlitliga lösningar och samtidigt vara trogen sitt tekniska arv. Den innovativa ZX145W-6 har utformats för att förbättra effektiviteten och prestandan samt för att sänka den totala ägandekostnaden, med en unik och avancerad teknik. Högre produktivitet ZX145W-6 är utrustad med en kraftfull ny motor som hjälper till att höja produktiviteten med 9 % med samma nivå av bränslekonsumtion som Zaxis- 5-modellen. HIOS IV-tekniken minskar effektförlusterna vilket resulterar i utmärkt effektivitet. Lägre utsläpp ZX145W-6 har en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare, samt ett DPF-system. Denna avancerade teknik bidrar till att sänka utsläppen och ljudnivåerna. Användarvänlig funktion En stor bildskärm på sju tum kan visa teknisk information av många olika slag. Skärmen kan ställas in för upp till 32 språk vilket gör att alla operatörer snabbt kan kontrollera maskinens status och inställningar. Maskinkommunikation Med Global e-service kan ägare kan ha uppsikt över sin maskinpark på distans via Owner s Site (ständig åtkomst dygnet runt, varje dag) och ConSite (en automatisk månadsrapport). Detta hjälper till att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. Avancerad ljudanläggning AM/FM-radion är integrerad i monitorn och hanteras via enkla och tillgängliga reglage i panelen, ett AUX-uttag för externa ljudenheter är kopplat till ljudsystemet. Detta påkostade val av underhållning bidrar till en njutningsbar och produktiv arbetsmiljö. 14

15

16

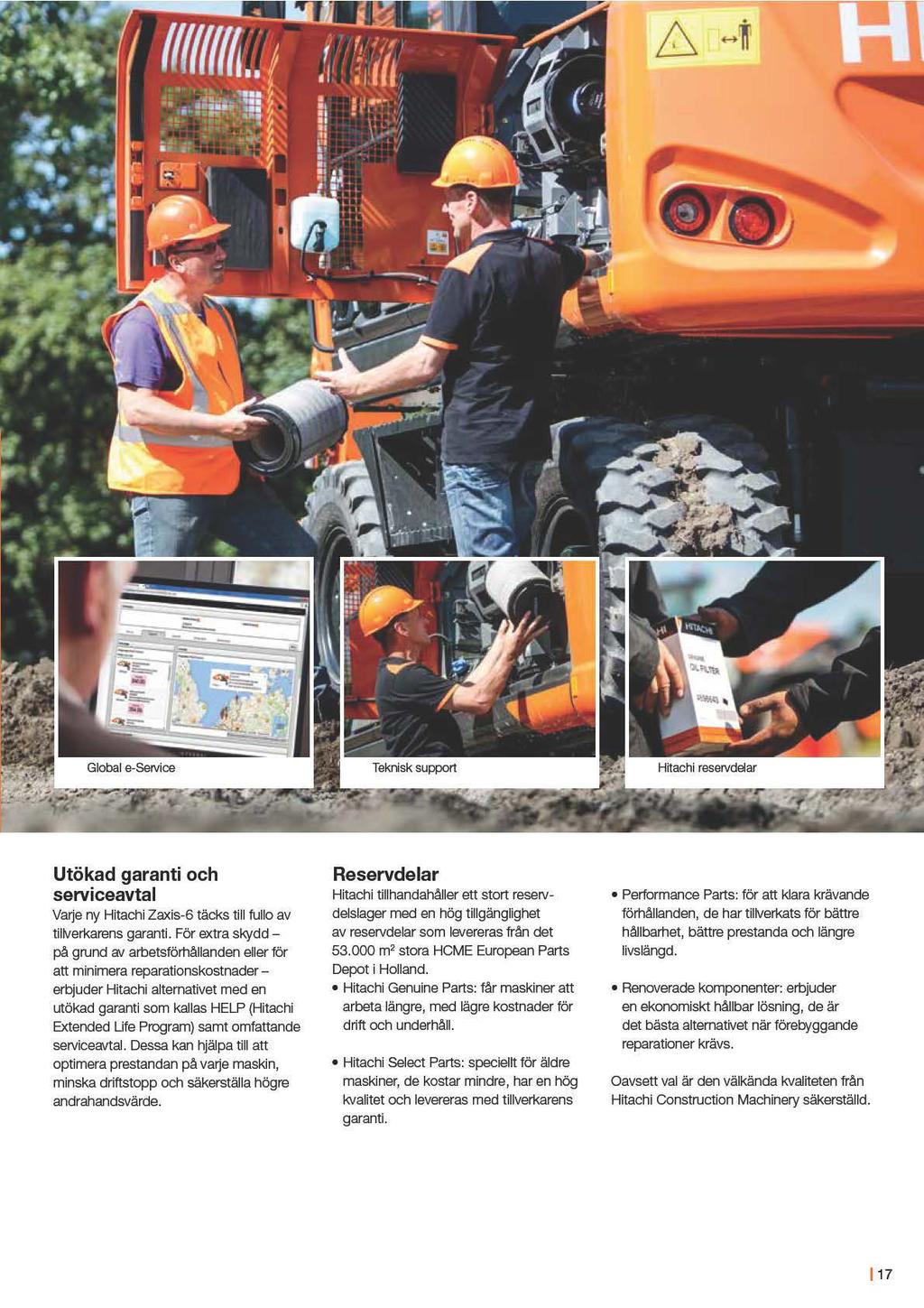

17

18

19 Hitachi Construction Machinery Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President BYGG EN BÄTTRE FRAMTID Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... DEUTZ TCD4.1L4 Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdad med dumpningsgrind, laddluftkylare, kyld EGR Avgasrening... DOC- och DPF- och SCR-system Antal cylindrar... 4 Nominell effekt ISO kw vid min -1 ISO 9249, netto kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 4,038 liter Cylinderdiameter och slaglängd ,0 mm x 126,0 mm Batterier... 2 x 12 V / 93 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt hydrauloljeflöde... 2 x 117 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde... 23,4 liter/min Styrpump... 1 kugghjulspump Maximalt hydrauloljeflöde... 23,5 liter/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler Hydraulsystem... 34,3 MPa Svängkrets... 32,4 MPa Transportkrets... 34,3 MPa Servokrets... 3,9 MPa Power boost... 36,3 MPa Hydraulcylindrar 1 variabla axialkolvmotorer 1 axialkolvmotor Kvantitet Cylinderdiameter Kolvstångsdiameter Bom (monobom) mm 70 mm Bom *1 (trippelbom) mm 75 mm Sticka mm 80 mm Skopa mm 70 mm Vridning * mm 90 mm * : För trippelbom ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 11,9 min -1 Svängmoment knm Förarhytt Oberoende, rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Underrede på hjul. Ramen är av svetsad, avspänningsglödgad struktur. Kraftöverföringssystem: Powershift-transmission med två växlar och variabel axialkolvdrivmotor. Körhastighet (framlänges och baklänges) Krypkörning... 0 till 2,2 km/tim 0 till 2,7 km/tim : Spec. endast för bakre blad Lågfart... 0 till 8,6 km/tim Högfart... 0 till 35 km/tim Maximal dragkraft kn 74 kn : Spec. endast för bakre blad Stigningsförmåga % (35 grader) 50 % (26 grader) : Spec. endast för bakre blad Min. vändradie mm mm : Spec. endast för bakre blad Axel: Fyrhjulsdrift. Framaxeln kan låsas hydrauliskt i valfri position. Pendlande framaxel... ± 7 Bromssystem: Underhållsfria våta skivbromsar på framaxel är standard. Helt och hållet hydrauliskt servicebromssystem LJUDNIVÅ Ljudnivå i förarhytt enligt ISO LpA 71 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 100 db(a) VOLYMUPPGIFTER Bränsletank...250,0 liter Motorns kylvätska...22,7 liter Motorolja...11,5 liter Svängenhet...6,2 liter Transmission...2,5 liter Främre differentialväxel (STD-axle/Bakre blad spec-axel)...9,1 liter/9,0 liter Bakre differentialväxel (STD-axle/Bakre blad spec-axel)...11,8 liter/11,2 liter Navreduktion Främre axel (STD-axel/Bakre blad spec-axel)... 2 x 2,5 liter/2 x 2,4 liter Bakre axel (STD-axel/Bakre blad spec-axel)... 2 x 2,5 liter/2 x 2,4 liter Hydraulsystem...177,0 liter Hydraultank...84,0 liter DEF/AdBlue -tank... 26,0 liter 20
