ZAXIS-6-serien HYDRAULISK GRÄVMASKIN

Transkript

1 ZAXIS-6-serien HYDRAULISK GRÄVMASKIN Modell : ZX140W-6 Nominell motoreffekt : 105 kw (ISO14396) Tjänstevikt : kg Skopkapacitet, ISO rågad : 0,19 0,66 m³

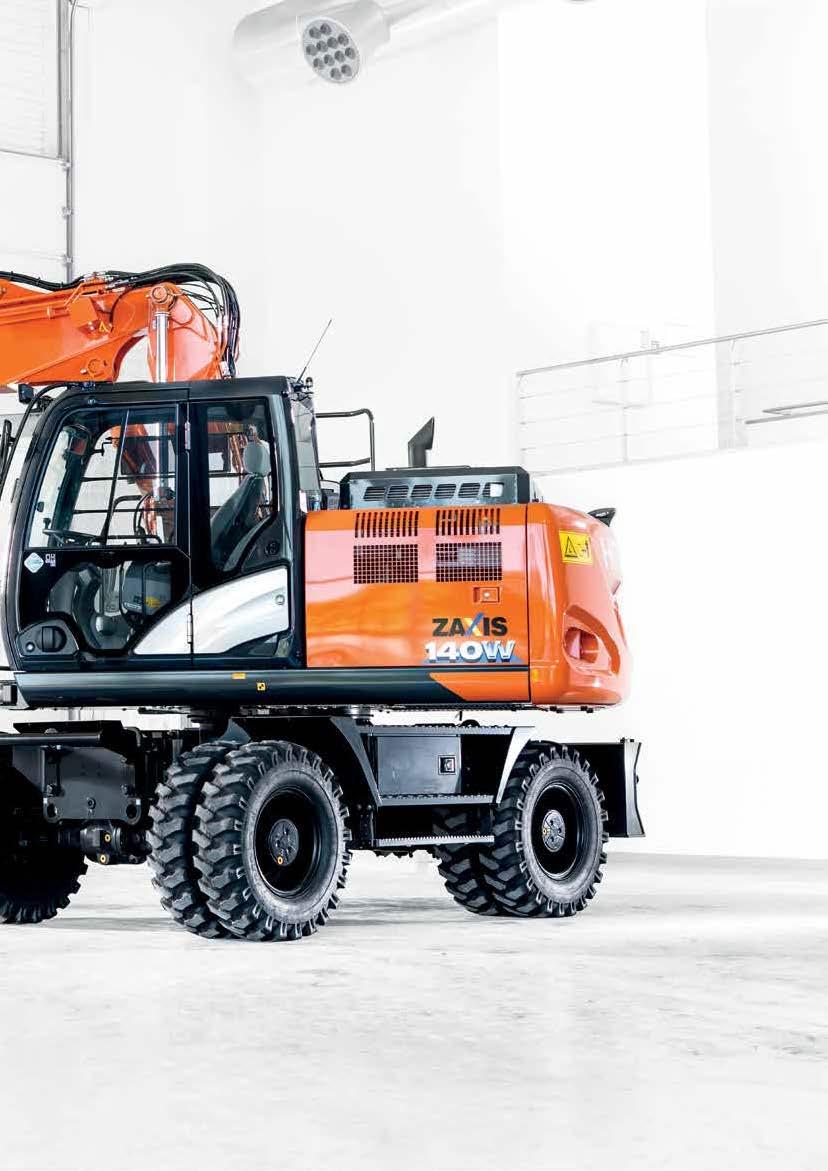

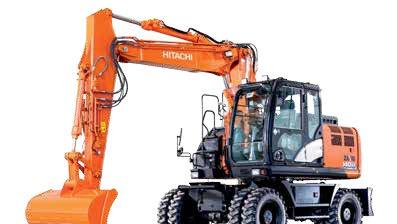

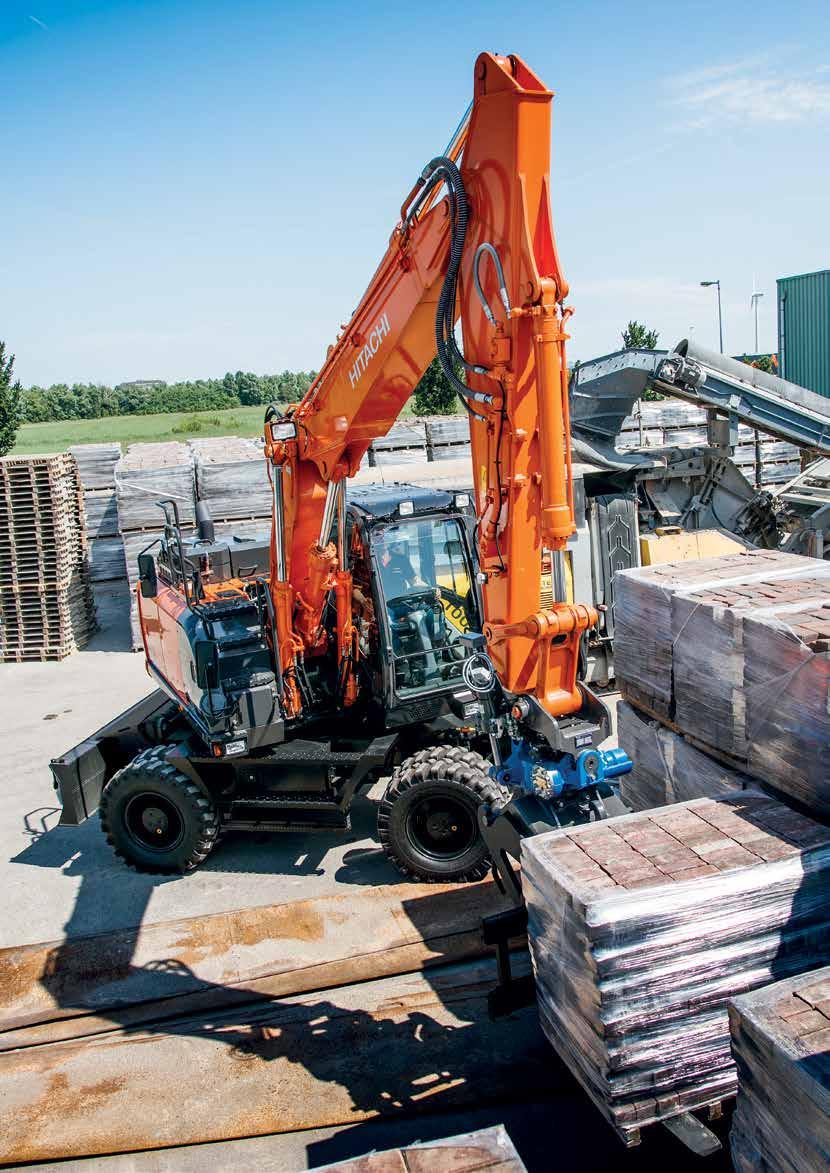

2 ZX140W-6 ZX140W-6 UTAN KOMPROMISSER ZX140W-6 är utrustad med unik Hitachiteknik som ytterligare stärker dess position som marknadsledande hjulgrävmaskin. Hitachi presenterar en kompakt och smidig maskin som är enkel att manövrera och levererar imponerande prestanda och mångsidighet. Hitachis hjulgrävare har byggts på framgången från företagets bandgrävmaskiner, och delar samma kvaliteter vad gäller högkvalitativ ingenjörskap, tillförlitlighet och hållbarhet. ZX140W-6 erbjuder utmärkt stabilitet, kraftfull driv- och svängkraft och en imponerande lyftkapacitet DEMAND ETT OBESTRITT PERFECTION RYKTE OM 8. ENGAGERAD I HÅLLBARHET TILLFÖRLITLIGHET 10. DEN ULTIMATA I MÅNGSIDIGHET 2

3 12. AV DEN HÖGSTA KVALITETEN 14. HÖJDEN AV TEKNIK 3

4 KRÄV PERFEKTION ZX140W-6, är uppgraderad på över 100 punkter från minsta o-ring till förstärkning av aggregatet. Tillsammans med en ny starkare Steg IV-motor skapas förutsättningar för bästa resultat. Alla dessa förbättringar, stora som små, kombineras för att ge bättre hållbarhet, bättre prestanda och ökad effektivitet, med det övergripande målet är att sänka den totala ägandekostnaden. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Fantastiskt mångsidig Anpassad för advancerad utrustning som tiltrotator. Byggd för tillförlitlighet Tillförlitliga komponenter bidrar till att förhindra stillestånd. Ultimat livslängd Kraftig och tillförlitlig undervagn med modulär design. 4

5 ZX140W-6 Optimal prestanda Maskinkommunikation med Global e-service webportal. Användarvänlig Lättillgänglig förarhytt med steg och bred öppning. Låga utsläppsnivåer SCR- och DPF-system som minskar avgasutsläppen. Ökad produktivitet 9 % högre produktivitet tack var en ny större motor. Enkelt underhåll Ny utformning på motorhuven ger bättre tillgång. Ledande i effektivitet HIOS IV-systemet sänker förlusterna i hydraulsystemet ytterligare. Förbättrad transporthastighet 35 % snabbare acceleration (0-30 km/tim). 5

6 ZX140W-6 ZX140W mest imponerande attribut är tillförlitlighet János Rozsnyai, chefsingenjör, Duna Aszfalt ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Hitachi har en meritlista när det gäller tillverkning av tillförlitliga maskiner. Som alla Zaxis-6 grävmaskiner är ZX140W-6 välkänd för sina nivåer av prestanda och tillgänglighet. Den kan arbeta med en exceptionell effektivitet på en mängd olika arbetsplatser hela dagar, alla dagar och den är lätt att underhålla för att minimera stilleståndstiden. Enkelt underhåll Den lätta, delningsbara motorhuven går att öppna stort för din bekvämlighet. Därmed blir motorrummet och motorkomponenter lättåtkomliga för rutinmässigt underhåll. Användarvänligt bränslefilter Bränslehuvudfiltret av spinn-on typ skruvas på plats i ZX140W-6. Det gör det enklare att byta ut och säkerställer att smuts inte tränger in i bränslekretsen under underhållsarbeten. Effektivare kylning Expansionskärlet sitter placerat uppe på motorns kylsystem. Denna nya position innebär att luften kan evakueras fullständigt och förhindrar därför att motordelar överhettas. Utan läckage En ny hydraulslang med fläns har satts in på hydraulsystemets returledning. Detta ökar tillförlitligheten på systemet och minskar risken för oljeläckage. Motorrummet är lättillgängligt. 6

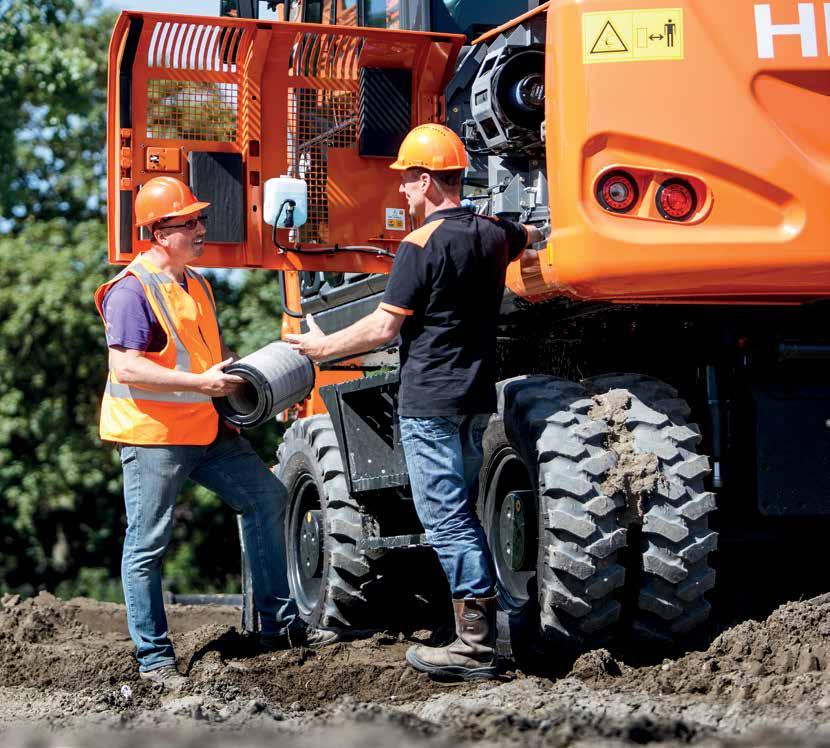

7 Bränslehuvudfiltret är lätt att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

8 Större skydd över schaktbladscylindrarna ger bättre tillförlitlighet. Högre markfrigång förhindrar skada från hinder. 8

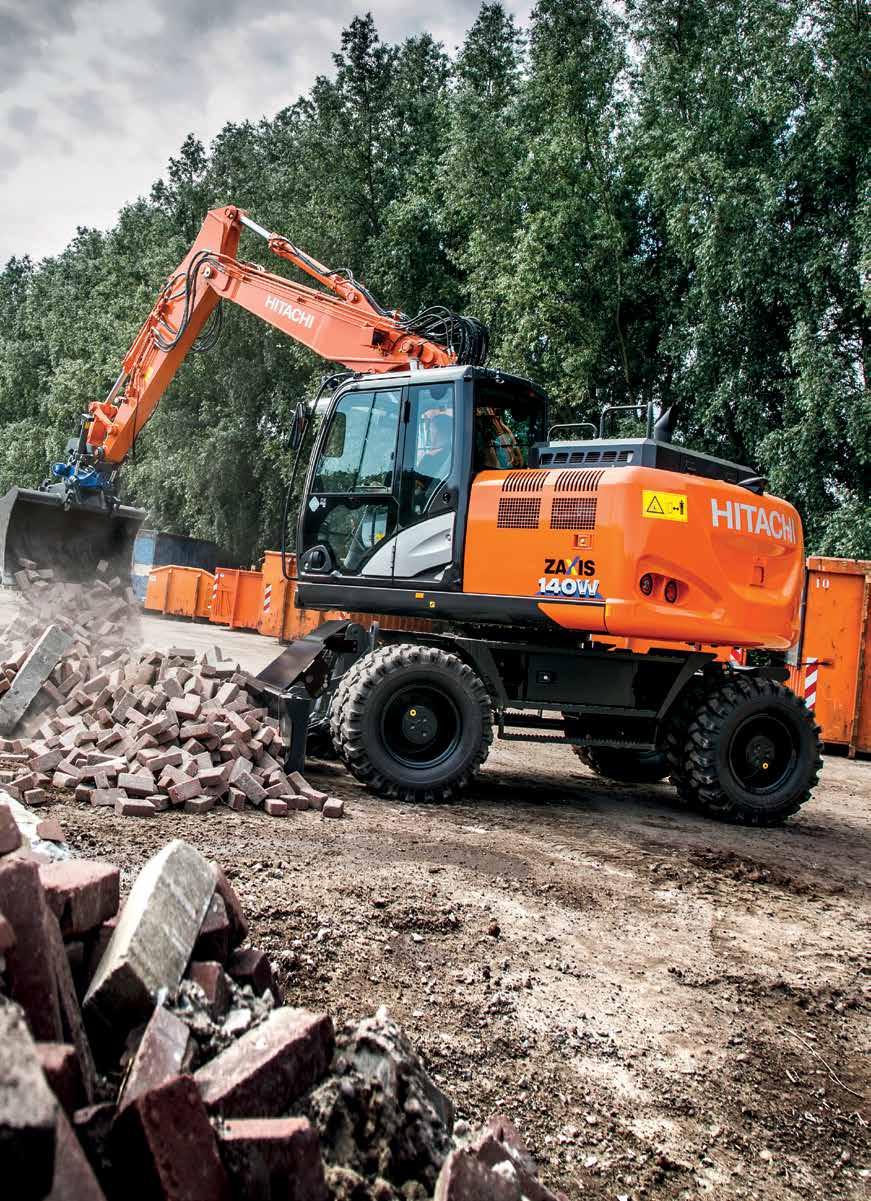

9 ZX140W-6 Under utvecklingen av Zaxis-6 hade Hitachi testmaskiner av flera modeller på omfattande tester i sex europeiska länder: Holland, Belgien, Tyskland, Norge, Sverige och Italien. ENGAGERAD I HÅLLBARHET Den viktigaste faktorn för användare och ägare av anläggningsmaskiner är att de alltid fungerar. En hög nivå av tillgänglighet är kopplat till konstruktionen av ZX140W-6, som har utformats med robusta funktioner och komponenter för tillförlitlig drift, även i svåra arbetsmiljöer. Starkt grävaggregat Både bom och bomrot är utrustade med bussningar för att kunna arbeta under längre perioder i tuffa miljöer. Det robusta chassit på ZX140W-6 bidrar till hållbarheten. Hög markfrigång ZX140W-6 har mycket god markfrigång vilket minskar risken för skada på komponenter till följd av kollision, detta är möjligt tack vare att transmissionen sitter välskyddad, direktmonterad på bakaxeln. Bättre skydd Skyddet över schaktbladscylindern är större på ZX140W-6 än på tidigare modeller. Skyddet till stödbenscylindern är också förstärkt. På detta sätt förbättras tillförlitligheten för båda komponenterna. Förstärkt för säkrare arbetsmiljö. 9

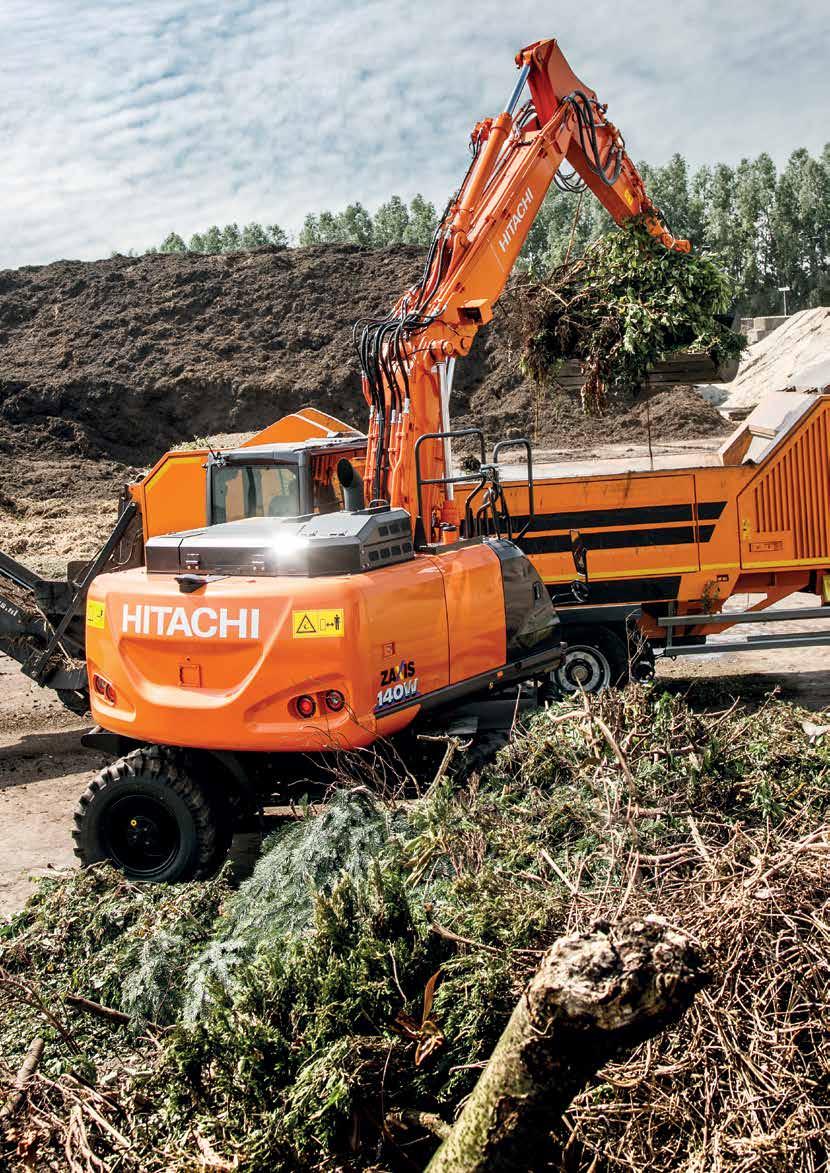

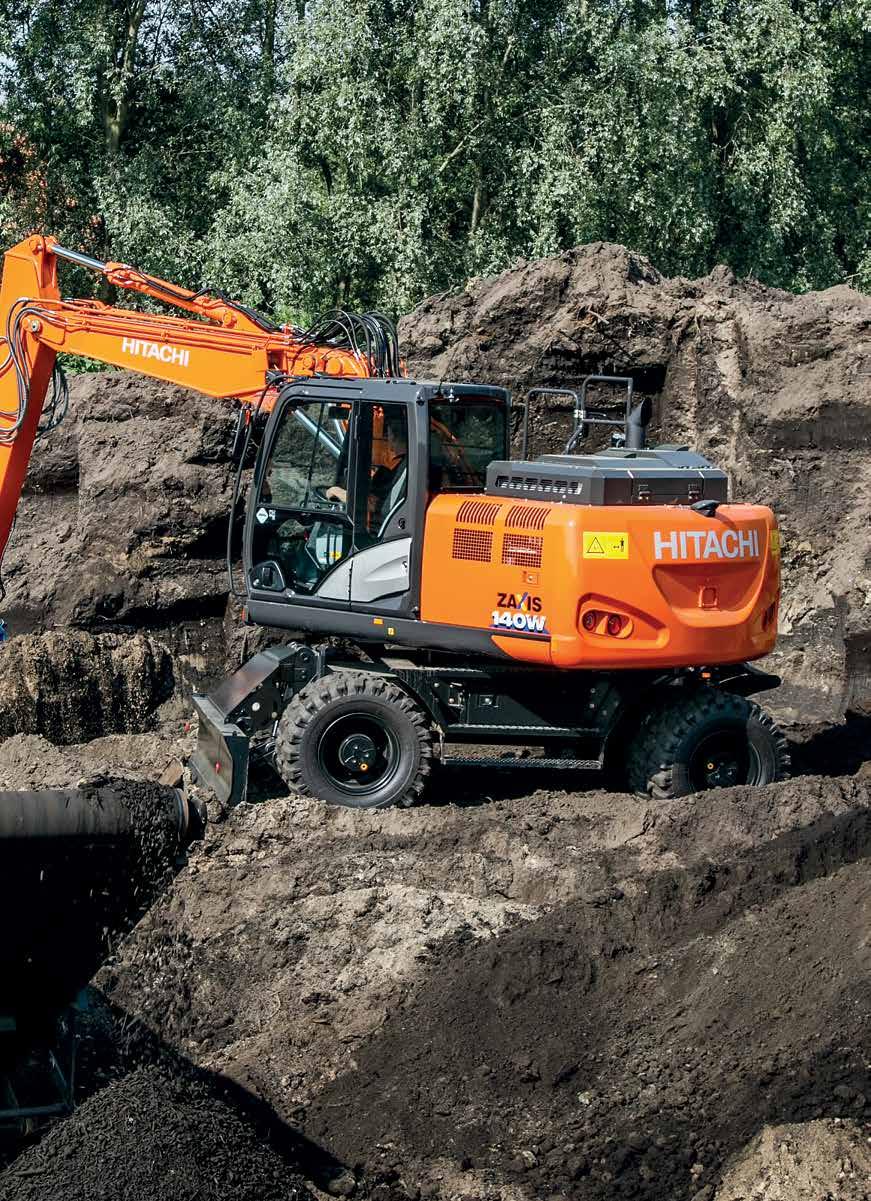

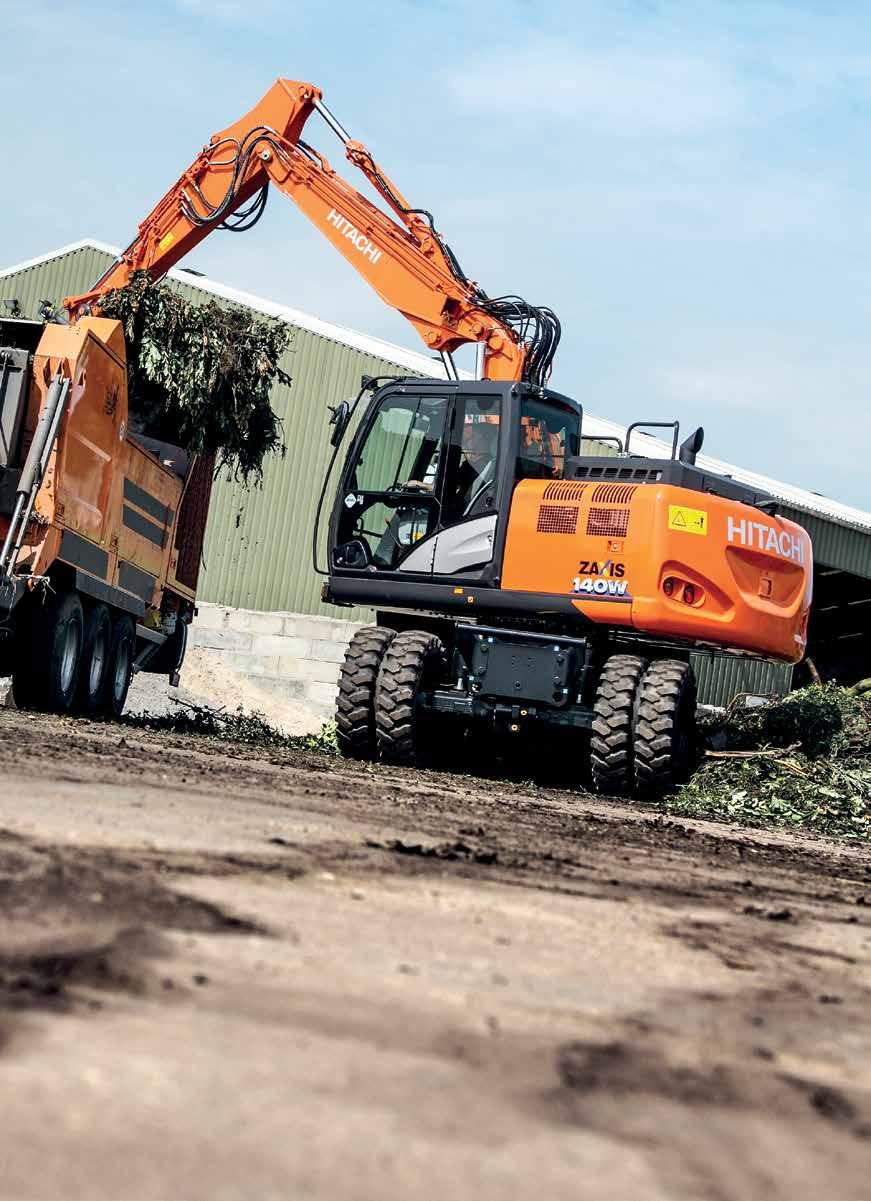

10 ZX140W-6 Förarhytten är rymlig, tyst och ger utmärkt sikt Daniel Karlsson, operatör, Transschakt DEN ULTIMATA I MÅNGSIDIGHET ZX140W-6 är perfekt för arbeten i bebyggelse, speciellt på vägar och ytor som kan skadas av bandgrävare. Denna populära modell bland hjulgrävmaskiner kan användas för mindre arbetsuppgifter i en hjälpande roll på större arbetsplatser, men är också tillräckligt mångsidig för att vara den primära maskinen för mindre företag. Större flexibilitet Redskapslägena tilt och tiltrotator är integrerade i redskapssystemet på ZX140W-6. Dessa och nio andra lägen kan registreras i monitorn för att underlätta korrekt användning av respektive redskap och därmed öka mångsidigheten och driftsäkerheten. Power boost Den omtyckta funktionen Power boost har 10 % högre kapacitet än ZX140W-3. Detta ökar möjligheten för ZX140W-6 att leverera en förbättrad grävprestanda och lyftkraft. Minskat underhåll Motvikten har omkonstruerats och den har LED-belysning i bakljusen. Den ger inte bara bättre synlighet vid dålig belysning utan kräver också mindre underhåll, vilket hjälper till att hålla nere kostnader. Utmärkt sikt Förarhytten på Zaxis-6 hjulgrävmaskiner erbjuder utmärkt sikt. Den har en liten ratt och en skärm som är placerad på den högra pelaren så att inte operatörens sikt på arbetsplatsen hindras. Två ytterligare redskapslägen bidrar till ökad mångsidighet hos ZX140W-6. 10

11 Power boost ger 10 % högre effekt. LED-bakljusen har lång livslängd. 11

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgassystemet för att sänka avgasutsläppen. 12

13 ZX140W-6 Synpunkter från kunder och Hitachi-personal världen över hanteras vid regelbundna konstruktionsmöten som hålls på utvecklingsavdelningen i Tsuchiura Works i Japan, för att upprätthålla satta kvalitetsstandarder. AV DEN HÖGSTA KVALITETEN ZX140W-6 återspeglar den kvalitet som Hitachi är kända för, det blir alldeles uppenbart vid en närmare titt då både materialval och kvalitetskontroller borgar för bästa tillförlitlighet. Ergonomiska reglage bidrar till den bekväma arbetsplatsen. Fantastisk kombination av kyleffekt och ljudisolering I överdelen sitter ett högkvalitativt tätningsmaterial kring kylpaketet som inte bryts ner av värmen och som även agerar som ljudisolering. Detta säkerställer att de goda egenskaperna på akustik och kylning på ZX140W-6 bibehålls under mycket lång tid. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en enastående väderbeständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Minskade utsläpp Hitachi har utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in urea i avgassystemet för att reducera mängden kväveoxid i avgaserna. Denna spjutspetsteknik bidrar inte bara till en bättre miljö utan uppfyller även Steg IV I EU:s emissionskrav. ZX140W-6 är också utrustad med ett DPF-system som minskar avgasutsläppen ytterligare. Högklassig komfort Ett fullt justerbart säte, rymlig förarhytt, användarvänliga reglage, låg ljudnivå och en avancerad musikanläggning bidrar alla till den ultimata arbetsmiljön. Säkerhet på arbetsplatsen ZX140W-6 har utrustats med en högklassig Roll-over Protective Structure (ROPS) CRES V förarhytt (konstruktion förstärkt med mittpelare). Den trycksatta förarhytten är utformad för att skydda föraren i händelse av olycka men även från att skadliga partiklar och damm från arbetsplatsens inte tränger in. 13

14 ZX140W-6 Zaxis-6 hjulgrävare har utvecklats specifikt för den europeiska marknaden Burkhard Janssen, General Manager Product Management & Engineering, Hitachi Construction Machinery (Europe) NV HÖJDEN AV TEKNIK ZX140W-6 är ett typiskt exempel på Hitachis tekniskt avancerade förhållningssätt att hitta tillförlitliga lösningar på kundernas ökande krav och önskemål, förbättra effektiviteten och sänka den totala ägandekostnaden. Högre produktivitet ZX140W-6 är utrustad med en kraftfull ny motor som hjälper till att höja produktiviteten med 9 % med samma nivå av bränslekonsumtion som Zaxis- 5-modellen. HIOS IV-tekniken minskar effektförlusterna vilket resulterar i utmärkt effektivitet. En stor bildskärm på sju tum kan visa teknisk information av många olika slag. Skärmen kan ställas in för upp till 32 språk vilket gör att alla operatörer snabbt kan kontrollera maskinens status och inställningar. Maskinkommunikation Med Global e-service kan ägare kan ha uppsikt över sin maskinpark på distans via Owner s Site (ständig åtkomst dygnet runt, varje dag) och ConSite (en automatisk månadsrapport). Detta hjälper till att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. Lägre utsläpp ZX140W-6 har en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare, samt ett DPF-system. Denna avancerade teknik bidrar till att sänka utsläppen och ljudnivåerna. Avancerad ljudanläggning AM/FM-radion är integrerad i monitorn och hanteras via enkla och tillgängliga reglage i panelen, ett AUX-uttag för externa ljudenheter är kopplat till ljudsystemet. Detta påkostade val av underhållning bidrar till en njutningsbar och produktiv arbetsmiljö. 14

15 9 % ökning av produktiviteten tack var en ny större motor. Skärmen visar maskinstatus och inställningar. SCR-system reducerar emissioner och ljudnivåer. 15

16 ZX140W-6 Den verkliga totalkostnaden kommer att gynna din verksamhet Peter Kögel, Member of the Management Board, Kögel Bau GmbH & Co. KG SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner s Site, och den viktiga information som krävs för att hålla dig uppdaterad. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna hos varje maskin visas tydligt för att underlätta planering. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Detta innefattar: drifttid per dag samt bränsleförbrukning; statistik över driftsläge, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO2 -utsläpp. Teknisk support Varje servicetekniker genomgår en fullständig teknisk utbildning. Dessa utbildningar ger servicetekniker tillgång till den tekniska kunskap som finns inom Hitachi och dess konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. 16

17 Global e-service Teknisk support Hitachi reservdelar Utökad garanti och serviceavtal Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på grund av arbetsförhållanden eller för att minimera reparationskostnader erbjuder Hitachi alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande serviceavtal. Dessa kan hjälpa till att optimera prestandan på varje maskin, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Hitachi tillhandahåller ett stort reservdelslager med en hög tillgänglighet av reservdelar som levereras från det m 2 stora HCME European Parts Depot i Holland. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

18 18 EH tipptruckar EX grävmaskiner ZW hjullastare

19 Hitachi Construction Machinery Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President BYGG EN BÄTTRE FRAMTID Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... DEUTZ TCD4.1L4 Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdad med dumpningsgrind, laddluftkylare, kyld EGR Avgasrening... DOC- och DPF- och SCR-system Antal cylindrar... 4 Nominell effekt IISO kw vid min -1 ISO 9249, netto kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 4,038 liter Cylinderdiameter och slaglängd ,0 mm x 126,0 mm Batterier... 2 x 12 V / 93 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt hydrauloljeflöde... 2 x 117 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde... 23,4 liter/min Styrpump... 1 kugghjulspump Maximalt hydrauloljeflöde... 23,5 liter/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler Hydraulsystem... 34,3 MPa Svängkrets... 32,4 MPa Transportkrets... 35,3 MPa Servokrets... 3,9 MPa Power boost... 36,3 MPa 1 variabla axialkolvmotorer 1 axialkolvmotor Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom (monobom) mm 70 mm Bom *(trippelbom) mm 75 mm Sticka mm 80 mm Skopa mm 70 mm Vridning * mm 90 mm * : För trippelbom ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 11,9 min -1 Svängmoment knm Förarhytt Oberoende, rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Underrede på hjul. Ramen är av svetsad, avspänningsglödgad struktur. Kraftöverföringssystem: Powershift-transmission med två växlar och variabel axialkolvdrivmotor. Körhastighet (framlänges och baklänges) Krypkörning... 0 till 2,2 km/tim 0 till 2,7 km/tim : Spec. endast för bakre blad Lågfart... 0 till 8,6 km/tim Högfart... 0 till 35 km/tim Maximal dragkraft kn 74 kn : Spec. endast för bakre blad Stigningsförmåga % (35 grader) 50 % (26 grader) : Spec. endast för bakre blad Min. vändradie mm mm : Spec. endast för bakre blad Axel: Fyrhjulsdrift. Framaxeln kan låsas hydrauliskt i valfri position. Pendlande framaxel... ± 7 Bromssystem: Underhållsfria våta skivbromsar på framaxel är standard. Helt och hållet hydrauliskt servicebromssystem LJUDNIVÅ Ljudnivå i förarhytt enligt ISO LpA 71 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 100 db(a) VOLYMUPPGIFTER Bränsletank...250,0 liter Motorns kylvätska...22,7 liter Motorolja...11,5 liter Svängenhet...6,2 liter Transmission...2,5 liter Främre differentialväxel (STD-axle/Bakre blad spec-axel)... 9,1 liter/9,0 liter Bakre differentialväxel (STD-axle/Bakre blad spec-axel)... 11,8 liter/11,2 liter Navreduktion Främre axel (STD-axel/Bakre blad spec-axel)...2 x 2,5 liter/2 x 2,4 liter Bakre axel (STD-axel/Bakre blad spec-axel)...2 x 2,5 liter/2 x 2,4 liter Hydraulsystem...177,0 liter Hydraultank...84,0 liter DEF/AdBlue -tank... 26,0 liter 20

21 VIKTER Vikt vid drift Monobom 2-delad Sticklängd Stöd kg kg Bakre blad ,10 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,52 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,01 m Bakre stödben Stödben och blad Främre och bakre stödben Inklusive 0,50 m ³ (ISO rågad), skopvikt (420 kg) och motvikt (2 800 kg). SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 140W Sticklängd 2,10 m 2,52 m 3,01 m Skopans brytkraft* ISO Skopans brytkraft* SAE: PCSA 104 kn 91 kn Stickans rivkraft* ISO 77 kn 69 kn 61 kn Stickans rivkraft* SAE: PCSA 74 kn 67 kn 60 kn * Vid Power boost 21

22 SPECIFIKATIONER ARBETSOMRÅDEN: MONOBOM meter E C D D A Marknivå B B F A 2,10 m 2,52 m 3,01 m 2,5 m meter Enhet: mm ZAXIS 140W Monobom Sticklängd 2,10 m 2,52 m 3,01 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

23 ARBETSOMRÅDEN: TRIPPELBOM meter E C 4 D 3 2 D A Marknivå B B F A 2,10 m 2,52 m 3,01 m ,5 m meter Enhet: mm ZAXIS 140W Trippelbom Sticklängd 2,10 m 2,52 m 3,01 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

24 SPECIFIKATIONER MÅTT MONOBOM A F C B G G D E J H TRIPPELBOM W A C V B D E FRÄMRE BLAD OCH BAKRE STÖDBEN FRÄMRE OCH BAKRE STÖDBEN P Q L O M L K N M K N BAKRE BLAD P Q L M K N O R S T 24

25 MÅTT Enhet: mm A Total längd (med monobom) Bakre blad Bakre stödben Främre blad Bakre stödben Främre stödben Bakre blad Främre och bakre stödben Sticka 2,10 m Sticka 2,52 m A Total längd (med trippelbom) Sticka 3,01 m Sticka 2,10 m Sticka 2,52 m B Total höjd på bommen (med monobom) Sticka 3,01 m Sticka 2,10 m Sticka 2,52 m B Total höjd på bommen (med trippelbom) Sticka 3,01 m Sticka 2,10 m Sticka 2,52 m Sticka 3,01 m C Bakre svängradie D Höjd på motorhuv E Frigångshöjd under motvikt F Överdelens totala bredd G Förarhyttens totala höjd G Ledstångens totala höjd H Total bredd J Min. markfrigång K Hjulbas L Svängcentrum till bakaxel M Överhäng fram N Överhäng bak O Max. bladsänkning P Bladets höjd Q Max. bladhöjning R Bladets totala bredd S Total bredd stödben uppe T Total bredd stödben nere V Total höjd på bommen (transport) Sticka 2,10 m Sticka 2,52 m Sticka 3,01 m W Överhäng fram (transport) Sticka 2,10 m Sticka 2,52 m Sticka 3,01 m Transportmåtten är A (A ), B (B ), H (utan blad) eller A (A ), B (B ), R (med blad). 25

26 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten. 5. Varje värde med bakre bladet upp över framaxelsidan och varje värde med bakre bladet nere över bakaxelsidan respektive, samt värde i optimal position med positioneringscylindern m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 140W MONOBOM, STICKA 2,52 M, KG MOTVIKT Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m Vid max. räckvidd meter Bakre blad uppe (över fram) *3 560 *3 560 *2 440 *2 440 Bakre blad nere (över bak) *3 560 *3 560 *2 440 * ,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre stödben nere (över bak) *3 560 *3 560 *2 440 *2 440 Främre stödben och bakre blad nere (över bak) *3 560 *3 560 *2 440 *2 440 Främre blad och bakre stödben nere (över bak) *3 560 *3 560 *2 440 * stödben nere (över bak) *3 560 *3 560 *2 440 *2 440 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *3 950 *3 950 * * Bakre stödben nere (över bak) *3 950 *3 950 * *2 310 *2 310 Främre stödben och bakre blad nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 *2 310 Främre blad och bakre stödben nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 * stödben nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 *2 310 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *7 130 *7 130 * * * Bakre stödben nere (över bak) *7 130 *7 130 * * *2 330 *2 330 Främre stödben och bakre blad nere (över bak) *7 130 *7 130 *4 900 *4 900 * *2 330 *2 330 Främre blad och bakre stödben nere (över bak) *7 130 *7 130 *4 900 *4 900 * *2 330 * stödben nere (över bak) *7 130 *7 130 *4 900 *4 900 *4 070 *4 070 *2 330 *2 330 Bakre blad uppe (över fram) * Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * * * Främre stödben och bakre blad nere (över bak) * * *2 480 *2 480 Främre blad och bakre stödben nere (över bak) *5 920 *5 920 * *2 480 * stödben nere (över bak) *5 920 *5 920 *4 490 *4 490 *2 480 *2 480 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) *6 300 *6 300 * * * Bakre stödben nere (över bak) *6 300 *6 300 * * * Främre stödben och bakre blad nere (över bak) *6 300 *6 300 * * *2 820 *2 820 Främre blad och bakre stödben nere (över bak) *6 300 *6 300 * * *2 820 * stödben nere (över bak) *6 300 *6 300 *6 480 *6 480 * *2 820 *2 820 Bakre blad uppe (över fram) *5 260 *5 260 * Bakre blad nere (över bak) *5 260 *5 260 * * * * Bakre stödben nere (över bak) *5 260 *5 260 * * * * Främre stödben och bakre blad nere (över bak) *5 260 *5 260 *9 500 *9 500 * * * Främre blad och bakre stödben nere (över bak) *5 260 *5 260 *9 500 *9 500 * * *3 510 * stödben nere (över bak) *5 260 *5 260 *9 500 *9 500 *6 340 *6 340 * *3 510 *3 510 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) *7 740 *7 740 * * Främre stödben och bakre blad nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 *4 130 Främre blad och bakre stödben nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 * stödben nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 * ,73 6,61 7,07 7,17 6,94 6,35 5,26 26

27 ZAXIS 140W MONOBOM, STICKA 2,52 M, KG MOTVIKT Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m Vid max. räckvidd meter Bakre blad uppe (över fram) *3 560 *3 560 *2 440 *2 440 Bakre blad nere (över bak) *3 560 *3 560 *2 440 * ,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre stödben nere (över bak) *3 560 *3 560 *2 440 *2 440 Främre stödben och bakre blad nere (över bak) *3 560 *3 560 *2 440 *2 440 Främre blad och bakre stödben nere (över bak) *3 560 *3 560 *2 440 * stödben nere (över bak) *3 560 *3 560 *2 440 *2 440 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *3 950 *3 950 * *2 310 *2 310 Bakre stödben nere (över bak) *3 950 *3 950 * *2 310 *2 310 Främre stödben och bakre blad nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 *2 310 Främre blad och bakre stödben nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 * stödben nere (över bak) *3 950 *3 950 *3 730 *3 730 *2 310 *2 310 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *7 130 *7 130 * * * Bakre stödben nere (över bak) *7 130 *7 130 *4 900 *4 900 * *2 330 *2 330 Främre stödben och bakre blad nere (över bak) *7 130 *7 130 *4 900 *4 900 * *2 330 *2 330 Främre blad och bakre stödben nere (över bak) *7 130 *7 130 *4 900 *4 900 *4 070 *4 070 *2 330 * stödben nere (över bak) *7 130 *7 130 *4 900 *4 900 *4 070 *4 070 *2 330 *2 330 Bakre blad uppe (över fram) * Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * * * Främre stödben och bakre blad nere (över bak) *5 920 *5 920 * *2 480 *2 480 Främre blad och bakre stödben nere (över bak) *5 920 *5 920 * *2 480 * stödben nere (över bak) *5 920 *5 920 *4 490 *4 490 *2 480 *2 480 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) *6 300 *6 300 * * * Bakre stödben nere (över bak) *6 300 *6 300 * * * Främre stödben och bakre blad nere (över bak) *6 300 *6 300 * * *2 820 *2 820 Främre blad och bakre stödben nere (över bak) *6 300 *6 300 * * *2 820 * stödben nere (över bak) *6 300 *6 300 *6 480 *6 480 * *2 820 *2 820 Bakre blad uppe (över fram) *5 260 *5 260 * Bakre blad nere (över bak) *5 260 *5 260 * * * * Bakre stödben nere (över bak) *5 260 *5 260 * * * * Främre stödben och bakre blad nere (över bak) *5 260 *5 260 *9 500 *9 500 * * *3 510 *3 510 Främre blad och bakre stödben nere (över bak) *5 260 *5 260 *9 500 *9 500 * * *3 510 * stödben nere (över bak) *5 260 *5 260 *9 500 *9 500 *6 340 *6 340 *4 530 *4 530 *3 510 *3 510 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) *7 740 *7 740 * * Främre stödben och bakre blad nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 *4 130 Främre blad och bakre stödben nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 * stödben nere (över bak) *7 740 *7 740 *5 250 *5 250 *4 130 * ,73 6,61 7,07 7,17 6,94 6,35 5,26 27

28 ZAXIS 140W TRIPPELBOM, STICKA 2,52 M, KG MOTVIKT Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter Bakre blad uppe (över fram) * *2 840 *2 840 Bakre blad nere (över bak) *3 820 *3 820 *2 840 * ,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre stödben nere (över bak) *3 820 *3 820 *2 840 *2 840 Främre stödben och bakre blad nere (över bak) *3 820 *3 820 *2 840 *2 840 Främre blad och bakre stödben nere (över bak) *3 820 *3 820 *2 840 * stödben nere (över bak) *3 820 *3 820 *2 840 *2 840 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *3 740 *3 740 * * Bakre stödben nere (över bak) *3 740 *3 740 * *2 440 *2 440 Främre stödben och bakre blad nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 *2 440 Främre blad och bakre stödben nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 * stödben nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 *2 440 Bakre blad uppe (över fram) *4 360 *4 360 * * * Bakre blad nere (över bak) *4 360 *4 360 *4 280 *4 090 * * Bakre stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 * *2 300 *2 300 Främre stödben och bakre blad nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 *2 300 Främre blad och bakre stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 * stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 *2 300 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *6 860 *6 860 * * * * Bakre stödben nere (över bak) *6 860 *6 860 * * * * Främre stödben och bakre blad nere (över bak) *6 860 *6 860 *5 210 *5 210 * * *2 300 *2 300 Främre blad och bakre stödben nere (över bak) *6 860 *6 860 *5 210 *5 210 * * *2 300 * stödben nere (över bak) *6 860 *6 860 *5 210 *5 210 *4 090 *4 090 *2 950 *2 950 *2 300 *2 300 Bakre blad uppe (över fram) *6 380 *6 380 * * Bakre blad nere (över bak) *6 380 *6 380 * * * * * Bakre stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 * * * * Främre stödben och bakre blad nere (över bak) *6 380 *6 380 *8 200 *8 200 * *4 450 *3 860 * *2 410 *2 410 Främre blad och bakre stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 * * * *2 410 * stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 *6 040 *6 040 *4 450 *4 450 * *2 410 *2 410 Bakre blad uppe (över fram) *8 080 *8 080 * * Bakre blad nere (över bak) *8 080 *8 080 * * * * * Bakre stödben nere (över bak) *8 080 *8 080 * * * * * Främre stödben och bakre blad nere (över bak) *8 080 *8 080 *9 520 *9 520 * * * * Främre blad och bakre stödben nere (över bak) *8 080 *8 080 *9 520 *9 520 *6 310 *5 920 * * *2 660 * stödben nere (över bak) *8 080 *8 080 *9 520 *9 520 *6 310 *6 310 * *2 750 *2 750 *2 660 *2 660 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * * * * Bakre stödben nere (över bak) * * * * * * Främre stödben och bakre blad nere (över bak) * * * * * * * Främre blad och bakre stödben nere (över bak) * * * * * * * stödben nere (över bak) * * * * *6 400 *6 400 * *3 150 *3 150 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * *3 910 *3 910 Främre blad och bakre stödben nere (över bak) * * * * * *3 910 * stödben nere (över bak) * * * * *6 250 *6 250 *3 910 * ,04 6,41 7,21 7,62 7,72 7,51 6,97 5,69 28

29 ZAXIS 140W TRIPPELBOM, STICKA 2,52 M, KG MOTVIKT Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter Bakre blad uppe (över fram) *3 820 *3 820 *2 840 *2 840 Bakre blad nere (över bak) *3 820 *3 820 *2 840 * ,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre stödben nere (över bak) *3 820 *3 820 *2 840 *2 840 Främre stödben och bakre blad nere (över bak) *3 820 *3 820 *2 840 *2 840 Främre blad och bakre stödben nere (över bak) *3 820 *3 820 *2 840 * stödben nere (över bak) *3 820 *3 820 *2 840 *2 840 Bakre blad uppe (över fram) *3 740 *3 740 * * Bakre blad nere (över bak) *3 740 *3 740 * *2 440 *2 440 Bakre stödben nere (över bak) *3 740 *3 740 * *2 440 *2 440 Främre stödben och bakre blad nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 *2 440 Främre blad och bakre stödben nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 * stödben nere (över bak) *3 740 *3 740 *3 490 *3 490 *2 440 *2 440 Bakre blad uppe (över fram) *4 360 *4 360 *4 280 *3 780 * * Bakre blad nere (över bak) *4 360 *4 360 * * * Bakre stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 * *2 300 *2 300 Främre stödben och bakre blad nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 *2 300 Främre blad och bakre stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 * stödben nere (över bak) *4 360 *4 360 *4 280 *4 280 *3 730 *3 730 *2 300 *2 300 Bakre blad uppe (över fram) *6 860 *6 470 * * Bakre blad nere (över bak) *6 860 *6 860 *5 210 *4 140 * * * Bakre stödben nere (över bak) *6 860 *6 860 * * * * Främre stödben och bakre blad nere (över bak) *6 860 *6 860 *5 210 *5 210 * * *2 300 *2 300 Främre blad och bakre stödben nere (över bak) *6 860 *6 860 *5 210 *5 210 *4 090 *4 090 * *2 300 * stödben nere (över bak) *6 860 *6 860 *5 210 *5 210 *4 090 *4 090 *2 950 *2 950 *2 300 *2 300 Bakre blad uppe (över fram) *6 380 *6 380 * * * Bakre blad nere (över bak) *6 380 *6 380 * * * * * Bakre stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 * * * * Främre stödben och bakre blad nere (över bak) *6 380 *6 380 *8 200 *8 200 * *4 450 *3 990 * *2 410 *2 410 Främre blad och bakre stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 *6 040 *6 040 * * *2 410 * stödben nere (över bak) *6 380 *6 380 *8 200 *8 200 *6 040 *6 040 *4 450 *4 450 * *2 410 *2 410 Bakre blad uppe (över fram) *8 080 *8 080 * * * Bakre blad nere (över bak) *8 080 *8 080 * * * * * Bakre stödben nere (över bak) *8 080 *8 080 * * * * * Främre stödben och bakre blad nere (över bak) *8 080 *8 080 *9 520 *9 520 *6 310 *5 940 * *2 750 *2 750 *2 660 *2 660 Främre blad och bakre stödben nere (över bak) *8 080 *8 080 *9 520 *9 520 * * *2 750 *2 750 *2 660 * stödben nere (över bak) *8 080 *8 080 *9 520 *9 520 *6 310 *6 310 * *2 750 *2 750 *2 660 *2 660 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * * * * Bakre stödben nere (över bak) * * * *9 160 * * * Främre stödben och bakre blad nere (över bak) * * * * *6 400 *6 150 * * Främre blad och bakre stödben nere (över bak) * * * * * * *3 150 * stödben nere (över bak) * * * * *6 400 *6 400 * *3 150 *3 150 Bakre blad uppe (över fram) * * * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * *3 910 *3 910 Främre blad och bakre stödben nere (över bak) * * * * * *3 910 * stödben nere (över bak) * * * * *6 250 *6 250 *3 910 * ,04 6,41 7,21 7,62 7,72 7,51 6,97 5,69 29

30 UTRUSTNING : Standardutrustning : Extrautrustning MOTOR Avgasrening Dubbla luftrenarfilter Generator 100 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Urea/DEF/AdBlue -tank inloppsfilter och påfyllningsförlängare Urea/DEF/AdBlue -tank med ISO-magnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Skyddsnät kylarpaket ECO/PWR-effektläge Snabbkoppling motorolja Expansionstank Fläktskydd Bränsleförfilter med vattenavskiljare Ljudisolerat motorutrymme Underhållsfri förrenare Kylare, oljekylare och laddluftkylare HYDRAULSYSTEM Auto power lyft Ventilbord med tryckbegränsare Extra uttag ledigt på ventilbord Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Dämpventil i servokretsen Styrfilter Sugfilter Svängdämpningsventil Variabel tryckbegränsare för hammare och sax Redskapsläge FÖRARHYTT Ljudisolerad förarhytt med hög komfort AM/FM-radio Askkopp Automatstyrd luftkonditionering Reglage för slänthydraulik AUX-ingång och förvaring 24 V cigarettändare CRES V hytt (konstruktion förstärkt med mittpelare) Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Golvmatta Fotstöd Vindrutespolare Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta LED-innerbelysning med instegsljus Förarhytt med OPG-takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Regnskydd Bakre konsol Rullbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Stol: luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 4 vätskefyllda elastiska hyttinfästningar FLERFUNKTIONS- MONITOR Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCR-system Driftinformation för arbetsredskap Mätarvisning: Hastighetsmätare, varvräknare, trippmätare, vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, Urea/DEF/AdBlue förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING Extra arbetsbelysning på bom med skydd Extra arbetsbelysning på hytt, fram Extra arbetsbelysning på hytt, bak Bromsljus Positionsljus Varningsblinkers Nummerskyltsbelysning Rotella Blinkers Arbetsbelysning 2 arbetsbelysningar ÖVERDEL Batterier 2 x 93 Ah Elektrisk och manuell batterifrånskiljare Handräcken på hyttens ovandel Motvikt kg Motvikt kg Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Handräcke (förarhytt) Handräcke (plattform) Nivåmätare hydraulolja Backkamera UNDERREDE Fäste för gripskopa Skydd för bladcylindrar Främre blad + bakre stödben Främre stödben + bakre blad Främre stödben + bakre stödben Parkeringsbroms Bakre blad Bakre stödben Verktygslåda höger, undervagn Verktygslåda vänster, undervagn Däckmönster av traktortyp ( PR) Distansring, dubbelhjul 4 förankringskrokar GRÄVAGGREGAT Gjuten skoplänk A Framdragna smörjpunkter Smutstätning på alla skoptappar Flänsbult HN-bussning Förstärkt länk B Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk sprutning Svetsad skoplänk A REDSKAP Dubbelpumpsflöde redskap Kugghjulspump, sekundärslänthydraulik (30 liter/min) Rördragning, sekundärslänthydraulik Primärslänthydraulik Rördragning, primär slänthydraulik Rördragning för gripskopa HSB-delar för hydraulhammare och sax Servoackumulator PTO-ventil ÖVRIGT Global e-service Låsbart tanklock Låsbara maskinluckor Informationsdator Verktygssats standard Körriktningsmarkering på chassiramen Backspegel (höger och vänster sida) Sidovykamera Halkskydd och ledstänger Svängbroms Undre skyddsplåt Standard- och extrautrustning varierar beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. 30
