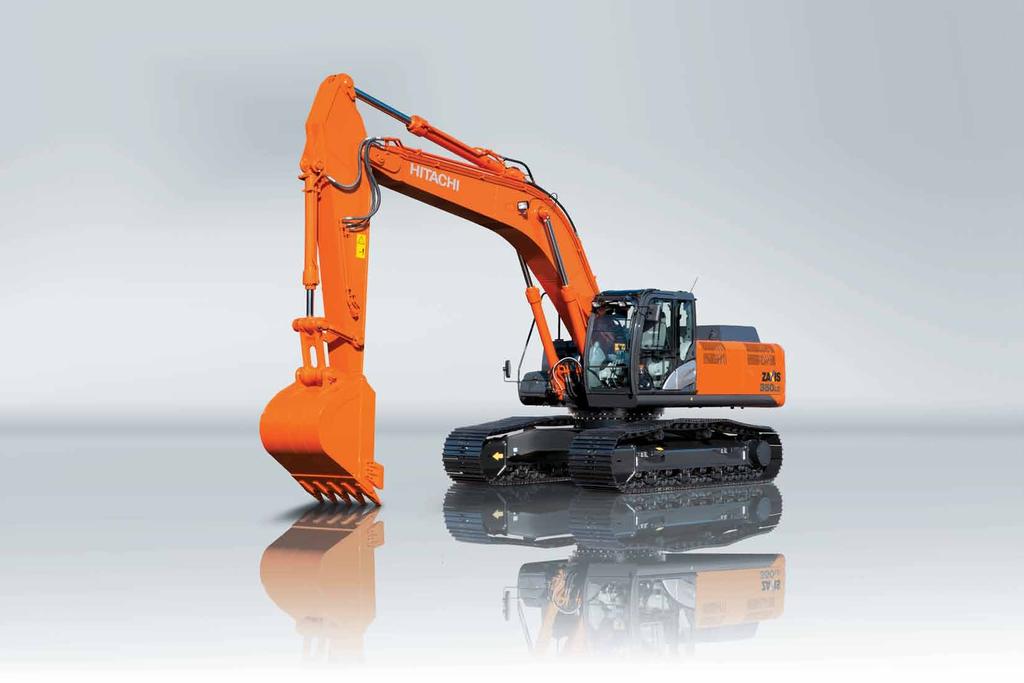

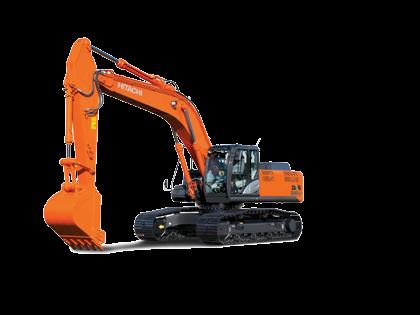

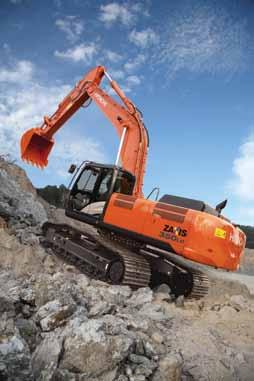

1 ZAXIS-5 serien HYDRAULISK GRÄVMASKIN Modellkod ZX350LC-5B / ZX350LCN-5B Nominell motoreffekt: 202 kw (271 HP) Arbetsvikt ZX350LC-5B: kg / ZX350LCN-5B: kg Djupskopa ISO Rågad: 1,40-2,00 m²

2 ZX350-5 Översikt INNEHÅLL 4-5 Prestanda Förbättrad effekt, moment och hastighet ger maximal prestanda på alla Hitachi-maskiner. 6-7 Produktivitet Den nya ZAXIS har en högre effektivitet samtidigt som påverkan på miljön reduceras. 8-9 Komfort Hytten på nya ZAXIS ger en säkrare och bekvämare arbetsplats Livslängd Hitachi är kända för att tillverka maskiner med hög kvalitet som kan mäta de krav som ställs på de mest krävande jobben Underhåll Lätt tillgängliga funktioner för rengöring och rutinunderhåll maximerar tillgängligheten på ZAXIS Hitachi Support Chain Ett stort utbud av eftermarknadsservice och supportalternativ finns för alla våra kunder. Lägre bränslekostnader TRIAS hydraulsystem når bättre resultat med bättre bränsleförbrukning än tidigare ZAXIS-modell. Bättre livslängd De förstärkta fästena i bommens ände och bomstativ är utrustade med bussningar för att klara tuffa arbetsvillkor. Snabbare rörelse Avstängningen av stickans återcirkulation och de hydrauliska boost-systemen ökar stickans hastighet under arbetet. Förbättrad mångsidighet Två ytterligare slider i styrventilen underlättar monteringen av arbetsredskap Specifikationer 2

3 Konstruktionen på nya Hitachi ZAXIS 350 medelstora grävmaskin är inspirerad av ett mål förstärka vår vision. Den har fem starka egenskaper: prestanda, produktivitet, komfort, hållbarhet och tillförlitlighet. Vi är medvetna om att maskinstationer kräver effektiva maskiner med hög kvalitet som kan arbeta effektivt även i krävande förhållanden. Vi är också medvetna om att maskinförare behöver en säkrare och användarvänlig arbetsmiljö, och en maskin som kan svara på deras skicklighet med hastighet och precision. Och för att uppnå tillfredsställande mål, i tid, inom budget och med hög standard har vi siktat in oss på att maximera tillgängligheten på den nya ZAXIS 350 med ett underhåll som är enkelt att utföra och med Hitachi Support Chain eftermarknadsprogram. Bättre benutrymme Förarstol och manöverkonsol kan flyttas tillbaka mer på nya ZAXIS, vilket ger en bekvämare arbetsmiljö för föraren. Den högra delen på manöverkonsolen har ändrats för att ge en bättre ergonomi. Utmärkt komfort Det uppvärmda luftfjädrade förarstol är perfekt i kalla klimat och absorberar vibration under arbetet, vilket minimerar belastningen på föraren. Lät tillgänglig information Den stora multifunktions bildskärmen är lätt att se på i starkt solljus eller i mörker och visar tekniska uppgifter. Snabb och enkel servicetillgång Luftkonditioneringens kondensor kan enkelt öppnas för rengöring av kondensor och kylare. De delar som ska kontrolleras är bekvämt placerade. 3

4 ZX350-5 PRESTANDA Den helt nya medelstora grävmaskinen ZAXIS 350 har bästa möjliga prestanda. Våra ingenjörer har beräknat varje komponent på maskinen så att den alltid utför sina uppgifter med högsta möjliga standard. Med den förbättrade effekten, vridmomentet och hastigheten samt de minskade driftskostnaderna, kan du vara säker på att ZAXIS 350 är det perfekta valet för ett schaktningsjobb eller på en byggarbetsplats. 4

5 Förbättrad effekt och hastighet sätter en ny standard på arbetsplatsen Lägre bränslekostnader Att vinna offerter och mäta produktionsmål är mycket konkurrenskraftiga processer för dig att utveckla ditt företag. Valet av entreprenadmaskiner är av stor betydelse och din framgäng bestäms av din utrustnings produktivitet och effektivitet. Det är här som det nya TRIAS hydraulsystemet kommer till sin rätt. Den senaste avancerade tekniken inom hydraulik och elektronik är viktiga i vår målsättning att erhålla en signifikant besparing på bränslekostnader med den nya lågemissionsmotorn. Vi är stolta över att TRIAS hydraulsystemet gör det möjligt att förbruka 5 % mindre bränsle i PWR-läge än det tidigare ZAXIS P-läget samtidigt som den höga produktiviteten upprätthålls*. Dessutom är en reduktion på 15 % på bränsleförbrukningen möjlig i ECO-läge*. Det innebär att man får ut en bättre produktivitet med samma bränslemängd. Högre prestandanivå En smidig, snabb och exakt maskin är varje maskinförares dröm och det är precis vad ZAXIS 350 erbjuder. Våra senaste innovationer har utvecklats speciellt för den nya generationen av Hitachis medelstora grävmaskiner. Det hydrauliska boost-systemet och övriga hydraulsystem gör det möjligt att öka stickans indragningshastighet när belastningen är relativt liten. Vår välbeprövade power-boostfunktion har förbättrats med 10 %* för att leverera en förbättrad grävprestanda och lyftkraft. Den mångsidighet som ZAXIS 350 kan erbjuda kan påvisas med stödsystemet för arbetsredskap som med sina 11 lägen kan registreras på skärmen för att underlätta monteringen av de olika arbetsredskapen. Dessa två extrasliderna är användbara för arbetsredskap som är i behov av flera stora oljeflöden. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner 5 % reduktion i bränsleförbrukning (PWR-läge vs ZX-3 P-läge)* 15 % reduktion i bränsleförbrukning (ECO-läge vs ZX-3 P-läge)* Nytt TRIAS hydraulsystem högre produktivitet och lägre bränsleförbrukning Stödsystem för arbetsredskap Power-boost Förbättrad lyftkapacitet Två extraslider 5

6 ZX350-5 PRODUKTIVITET Den nya medelstora grävmaskinen ZAXIS 350 har skapats med miljön i åtanke. Genom att den byggts i enlighet med de senaste EUreglerna om emissioner hjälper maskinen till att minska din klimatpåverkan och samtidigt bibehålla produktiviteten på arbetsplatsen. Med dess många miljövänliga funktioner kan du lita på att ZAXIS 350 kommer att ha en positiv inverkan på effektiviteten och samtidigt se till att du får en snabb avkastning på din investering. 6

7 God balans mellan kraftfull och uthållig effektivitet Uthållig effektivitet Vi är hängivna till den ständiga utvecklingen av Hitachis produkter, framför allt för användning i tätorter. Den nya ZAXIS 350 är ett tydligt tecken på vårt åtagande att minimera påverkan från entreprenadmaskiner på miljön i enlighet med EUs emissionskrav Steg IIIB. ZAXIS 350 har utrustats med ett ljuddämparfilter för att fånga in föroreningar i avgaserna och som automatiskt bränns av tack vare en oxidation i katalysatorn och styrning av avgastemperaturen. En turboladdare med variabel geometri och kyld EGR (avgasåtercirkulation) med hög volym bidrar också till att minska kväveoxidnivåerna. Förutom att minska utsläppen, bidrar ZAXIS 350 Automatiska avstängning till att förhindra bränsleslöseri samtidigt som ljudnivån i hytten hålls nere Kraftfull effektivitet Vi satsar också på att hitta rätt balans mellan människor, planeten och vinst. Så har vi utvärderat den totala ägandekostnaden för de nya ZAXIS 350 för att säkerställa att din nya maskin bidrar till lönsamheten i ditt företag. Den kraftfulla nya generationens steg IIIB-kompatibla motor i ZAXIS 350 ger högre produktivitet, med större bränsleeffektivitet och är utrustad med förstklassiga kontroller för samtliga komponenter. TRIAS hydraulsystem har också utvecklats för att nå högre avkastning med lägre bränsleförbrukning än föregående ZAXIS modeller. Hitachi medelstora grävmaskiner är kända för sin kraftfulla och tillförlitliga prestanda, speciellt när det finns dagliga mål och knappa tidsfrister att möta på hårt trafikerade arbetsplatser. Det nya sortimentet av ZAXIS-modeller har konstruerats för ökad produktivitet utan att belasta miljön genom hållbara åtgärder. Dessutom är alla plastdelar på nya ZAXIS medelstora grävmaskiner lämpliga för materialåtervinning och är tydligt markerade för enkel användning i denna process. Viktiga funktioner Kraftfull och uthållig Motor enligt Steg IIIB Ljuddämparfilter som samlar in partiklar En turboladdare med variabel geometri Kylt EGR-system med hög volym TRIAS hydraulsystem bränsleeffektivt och med högre produktivitet Miljövänlig design Automatisk avstängning bränslebesparande för koldioxidreduktion 7

8 ZX350-5 KOMFORT Vi anser att komfort och säkerhet är nyckeln till produktivitet. Vi har frågat våra kunder över hela världen så att vi kan se till att den medelstora grävmaskinen ZAXIS 350 överträffar förväntningarna hos dem som det verkligen betyder något för operatörerna. Den nya modellen erbjuder en allsidig och bekväm arbetsmiljö med bättre sikt och flera användarvänliga funktioner som skiljer den från konkurrenterna. 8

9 Inifrån och ut, nya ZAXIS medelstora grävmaskiner ligger främst Från bekvämligheten i hytten Efter ett långt skift på ett vägbygge eller i stenbrottet behöver du känna dig redo att njuta av resten av din dag. Hitachi har tagit ledningen i förarkomfort med den nya ZAXIS 350, så att du kan göra just det. Den fullt justerbara luftfjädrade förarstolen har en ny skjutmekanism med möjlighet att flytta tillbaka längre än någonsin tidigare. Utrymmet under skärmen har också det utökats för att skapa mer benutrymme. Sikt runt om Hektiska byggarbetsplatser kräver full uppmärksamhet för att undvika onödiga skador eller arbetsmiljöfrågor. Den förbättrade sikten speciellt ner till höger på nya ZAXIS sparar också tid (och pengar) tack vare de senaste innovationerna från Hitachi. Placeringsändringen av skärmen och dörren förbättrar sikten samt underlättar in- och urstigning. Den senaste backkameran ger en bättre sikt över motvikten för att minimera den döda vinkeln. Användarvänlig funktionalitet Hitachi har gjort stora investeringar på avancerad teknik på nya ZAXIS. Makten är fortfarande fast vid dina fingertoppar tack vare färgskärmens funktionalitet och ergonomiska kontroller. Den nya multifunktionsskärmen på sju tum är lätt att få överblick i. Den tillhandahåller ett lång rad nyttig teknisk information, inklusive en tydlig indikation på maskinens status och inställningar med flerspråkigt stöd på upp till 32 språk. Skärmen och ergonomiskt utformade reglage är grupperade så att de är lätt åtkomliga med din högra hand. Det proportionella reglaget på den nya extra funktionsspaken (tillval) medger en enkel manövrering av redskapet. Njut av ditt arbete Tiden flyger när du har det trevligt, men vi inser också att en glad förare är en mer produktiv förare. Det är därför som vi har förnyat vårt fokus på att tillhandahålla en avkopplande och njutningsbar arbetsmiljö i hytten. Kontrollerna på AM/FM-stereoradion är nu lätt åtkomliga från färgskärmen. Ett extra uttag finns även för audiosystemet så att du kan arbeta effektivt och behagligt och lyssna på dina favoriter från enheter som MP3-spelare. Viktiga funktioner ROPS trycksatt hytt med höga specifikationer Förbättrad sikt Ny färgskärm Lätt tillgänglig information i realtid Gott om benutrymme Ergonomiskt utformad kontrollpanel 9

10 ZX350-5 LIVSLÄNGD Hitachi betraktas som marknadsledande inom högkvalitativa entreprenadmaskiner. Vi har mer än 40 års erfarenhet av tillverkning av mekanisk och hydraulisk utrustning och våra medelstora grävmaskiner i ZAXIS-serien, inklusive den nya ZAXIS 350, är konstruerade för att klara några av de mest krävande arbetsmiljöerna. Vår avancerade teknik ger oss möjlighet att erbjuda kompletta lösningar som uppfyller dina behov. 10

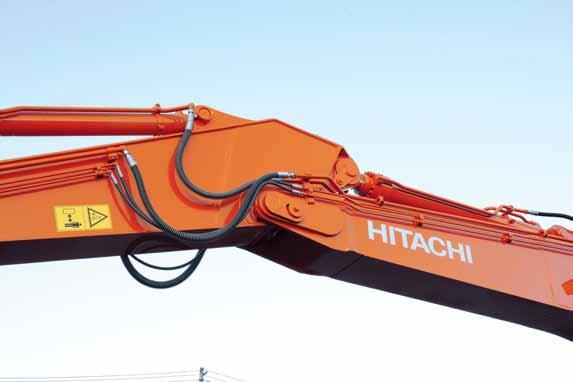

11 Byggt för att klara krävande arbetsmiljöer Hållbara delar Nya ZAXIS 350 har konstruerats för att arbeta i de mest utmanande arbetsförhållanden. Tuffa arbetsplatser kräver tillförlitliga maskiner, vilket ger ökade krav på tillgänglighet och produktivitet. Kontentan är att du kommer att åtnjuta en lägre ägandekostnad tack vare hållbarheten hos våra medelstora grävmaskiner. Den förstärkta bommen och dess infästning på nya ZAXIS 350 är bra exempel. Fästpunkterna för bommens ändar har utrustats med bussningar för att få en bättre livslängd så att de motstår de många timmarna i tuffa miljöer. En högpresterande vattenseparator av filtertyp ingår som standard. Den samlar upp fukten i bränslet även om dess fuktinnehåll är stort. Förstärkt underrede Främre löphjul och justercylindern har förstärkts på ZAXIS 350 för bättre hållbarhet. Dessutom fastnar inte längre lera på justercylindern. Tillförlitlighet har ytterligare beaktats med förstärkningar i den svetsade delen som består av X-balken. Färdmotorfästenas övre och under plåtar har förlängts, vilket har gett en 40 % lägre påverkan. Hytt enligt ROPS Den trycksatta ROPS-hytten enligt CRES V (Center pillar reinforced structure) förhindrar inträngning av damm och skyddar föraren från potentiella risker på arbetsplatsen. Hytten enligt rops (Roll-over Protective Structure) är konstruerad för att skydda föraren i den händelse maskinen välter eller rullar. Viktiga funktioner Bevisad Hitachi-kvalitet Mer är 40 års kunskap Förstärkt grävaggregat Förstärkt underrede 11

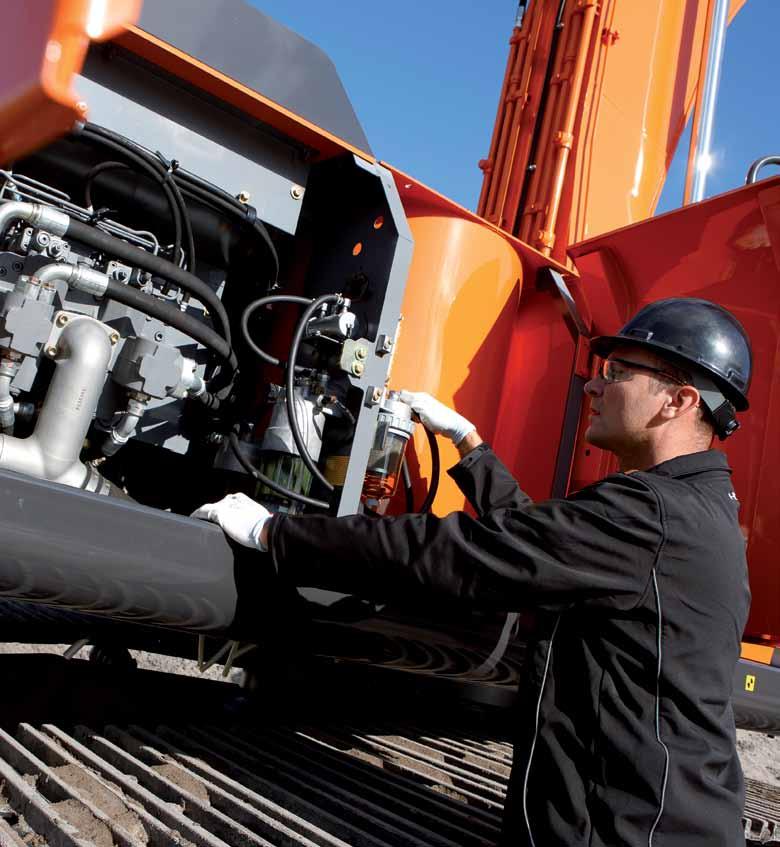

12 ZX350-5 UNDERHÅLL Hitachis entreprenadmaskiner är kända för deras kvalitet och tillförlitlighet och används ofta på de mest avlägsna och mest krävande arbetsplatserna runt om i världen. Oavsett var du använder din medelstora grävmaskin ZAXIS 350 kan du vara säker på hög produktivitet och tillgänglighet, var som helst, och det finns dessutom en rad lättillgängliga funktioner för rutinmässig rengöring och underhåll. 12

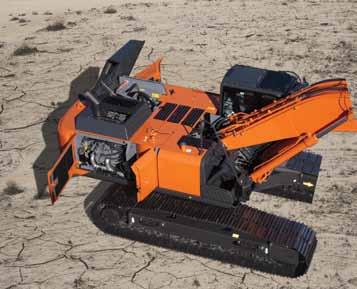

13 Arbeta längre tack vare användarvänliga åtkomliga funktioner Lätt åtkomst Vi har gjort livet enklare för dig genom att införa en rad praktiska funktioner integrerade i nya ZAXIS utbud av medelstora grävmaskiner. Våra ingenjörer har bedömt dina önskemål och integrerat ett antal tidsbesparande faktorer för rutinmässigt underhåll. Med hjälp av tekniken i den multifunktionella skärmen kan du kontrollera mängden motorolja och se den varningslampa som visas när det är dags att byta filter för hydraulolja och bränsle. Dessutom kan du ställa det rutinmässiga serviceschema för att förebygga stopp varje gång tändningen slås på. På utsidan av ZAXIS 350 kan luftkonditioneringens kondensor lätt öppnas för rengöring av kondensor och kylare Allvarliga blockeringar kan också rensas genom att blåsa luft genom praktiska öppningsbara övre kåpor över kylaren. Lätt rengöring Vi är övertygade om att enkelt rutinmässigt underhåll förbättrar produktiviteten och tillgängligheten för din maskin. Det är därför vi har designat ZAXIS 350 med en rad bekväma och snabba lösningar, så att du kan njuta av långa, problemfria dagar på arbetsplatsen. Interiörens dammfilter är ett bra exempel på dessa initiativ. Det har varit placerad på utsidan av luftkonditioneringens kondensor och bränslekylare, och borta från fläkten så att damm och partiklar kan fångas jämnt utan de samlas på ett ställe. Oljekylaren har placerats separat. Från marknivå kan du byta bränslefilter, filter för motorolja och luftrenare. Övrigt arbete görs med hjälp av halkfria steg för enkel åtkomst till den övre delen av maskinen. Viktiga funktioner Global e-service övervakar ljuddämparfiltret Dagliga kontroller från marknivå Oljevolymer kontrollerade från förarplatsen Snabb och enkel servicetillgång 13

14 ZX350-5 SUPPORT CHAIN Så snart som du blir en Hitachi-kund kan du lita på förstklassig service från din auktoriserade återförsäljare. Hitachi ger omfattande stöd till var och en av återförsäljarna inom det europeiska nätverket, så att de kan säkerställa att din ZAXIS 350 fortsätter att uppfylla dina behov och överträffa förväntningarna. För att ytterligare skydda din investering i Hitachi byggmaskiner, har vi infört Hitachi Support Chain eftermarknadsprogram. Detta ger dig flexibiliteten att skapa en skräddarsydd serviceplan från följande nyckelområden, länkar i kedjan av tillgänglig service från Hitachi via din lokala återförsäljare. 14

15 Ett flexibelt eftermarknadsprogram skapat för att skydda din investering Global e-service Den nya ZAXIS grävmaskinen är utrustad med ett GPRS kommunikationssystem*. Detta system sänder en mängd maskindata till huvudservern hos Hitachi. Via Global e-service databas har du fjärrtillgång på all denna data. Allt du behöver är en Internetanslutning och inloggningsuppgifter till Global e-service Global e-service ger dig och din återförsäljare möjlighet att ladda ner och dela den här informationen och hjälper dig att fjärrstyra din maskinpark. Online möjligheten hjälper även din återförsäljare att aktivt ge dig råd om förebyggande underhåll och tillhörande specialerbjudanden. Den senaste informationen om ZAXIS grävmaskin finns tillgänglig dygnet runt alla dagar i veckan och omfattar operativa uppgifter, såsom antalet arbetstimmar, bränsleförbrukning, arbetssätt och plats. Detta hjälper dig att sänka driftskostnaderna, planera jobb effektivt och hålla dig uppdaterad med maskinunderhåll - för att säkerställa optimal prestanda och minimal stilleståndstid. Teknisk support De professionella och välutbildade Hitachi serviceteam kombinerar global expertis och kunskap om Hitachi Construction Machinery med ditt språk och och din kultur. Vi har ett proaktivt förhållningssätt till kundservice genom att kontinuerligt utbilda våra återförsäljares personal, så att tillgängliga globala kunskaper förs vidare till varje enskild tekniker i vårt nätverk av återförsäljare. Utökad garanti och servicekontrakt Varje nya Hitachi-modell täcks till fullo av tillverkarens garanti. Men din ZAXIS grävmaskin kan kräva extra omfattning på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning. För att möta dessa krav, erbjuder våra återförsäljare möjlighet till ett unikt utökad garanti-program (HELP - Hitachi Extended Life Program) och heltäckande serviceavtal - det mest effektiva sättet att optimera prestandan hos att din nya ZAXIS grävmaskin. Delar och fabriksrenoverade komponenter Hitachi erbjuder olika vägar för delar och komponenter för att passa ditt specifika behov. Förutom vårt sortiment av originaldelar, det finns andra alternativ tillgängliga: Om dina maskiner har varit i drift i flera år, kan Hitachi erbjuda en annan serie originaldelar som ett prisvärt lösning. För mycket krävande program eller klimat erbjuder Hitachi en serie delar med extra prestanda. När du är ute efter en ekonomisk lösning för preventivt byte, är renoverade komponenter det bästa alternativet. Oavsett vilket val du gör, kan du vara säker på den välkända Hitachi kvaliteten och garantin ger dig lugn i sinnet. Din Hitachi-återförsäljare kan lämna mer information om var och en av ovanstående alternativ. * GPRS-kommunikation är standard för nya ZAXIS grävmaskiner, med tillgängligheten beror på de licensregler som gäller i landet. Kontakta din Hitachi-återförsäljare för mer information eller för att ansöka om ett konto på Global e-service. Viktiga funktioner Kontrollera hela din maskinpark från kontoret dygnet runt, alla dagar i veckan Hämta uppgifter om bränsleförbrukningen på distans Kontrollera var maskiner befinner sig och var de befunnit sig Se servicestatus och komponenter som behöver bytas på var och en av maskinerna Få e-post om maskinproblem, oväntade förflyttningar och annat 15

16 SPECIFIKATIONER MOTOR Modell... Typ... Isuzu AL-6HK1X Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Efterbehandling... Partikelfilter Antal cylindrar... 6 Nominell effekt ISO 9249, netto kw (271 HP) vid min -1 (varv/min) EEC 80/1269, netto kw (271 HP) vid min -1 (varv/min) SAE J1349, netto kw (271 HP) vid min -1 (varv/min) Maximalt vridmoment Nm (110 kpm) vid min -1 (varv/min) Cylindervolym... 7,790 l Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 128 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 3 variabla axialkolvpumpar Maximalt oljeflöde... 2 x 288 l/min 1 x 260 l/min Servopump... 1 kugghjulspump Maximalt oljeflöde... 36,4 l/min Hydraulmotorer Transport... Sväng... 2 variabla axialkolvmotorer 1 kolvmotor med kamskiva Tryckbegränsningsventiler Manöverkrets... 34,3 MPa (350 kp/cm ² ) Svängkrets... 32,4 MPa (330 kp/cm ² ) Transportkrets... 34,3 MPa (350 kp/cm ² ) Servokrets... 3,9 MPa (40 kp/cm ² ) Power boost... 38,0 MPa (388 kp/cm ² ) ÖVERDEL Runtomsvängande överdel Ram med D-sektion för motstånd mot deformering. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 9,7 min -1 (varv/min) Svängmoment knm ( kpm) Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Band Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandjusterare med stötdämpande rekylfjäder. Antal rullar och band på varje sida Överrullar... 2 Underrullar... 8 Bandplattor Urspårningsskydd... 3 Drivenhet Varje band drivs av en axialkolvmotor med två hastigheter. Parkeringsskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Automatväxelsystem: Hög-Låg. Körhastigheter... Hög : 0 till 5,0 km/h Låg: 0 till 3,2 km/h Maximal dragkraft kn ( kp) Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Stigningsförmåga... 70% (35 grader) kontinuerligt Bom mm 100 mm Sticka mm 115 mm Skopa mm 95 mm Positionering * mm 110 mm *1 : För trippelbom LJUDNIVÅ Ljudnivå i hytt enligt ISO LpA 70 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 104 db(a) VOLYMUPPGIFTER Bränsletank...630,0 l Kylarvätska...40,0 l Motorolja... 48,0 l Svängenhet... 15,7 l Drivenhet (varje sida)... 9,2 l Hydraulsystem ,0 l Hydrauloljetank ,0 l 16

17 VIKTER OCH MARKTRYCK ARBETSVIKT OCH MARKTRYCK ZAXIS 350LC ZAXIS 350LCN Bomtyp Monobom Trippelbom Monobom Trippelbom Bandtyp Bandbredd Sticklängd kg kpa (kp/cm²) kg kpa (kp/cm²) kg kpa (kp/cm²) kg kpa (kp/cm²) 2,33 m (0,65) (0,66) (0,65) (0,66) 600 mm 2,67 m (0,65) (0,66) (0,65) (0,66) 3,20 m (0,65) (0,67) (0,65) (0,66) 2,33 m (0,56) (0,57) (0,56) (0,57) 700 mm 2,67 m (0,57) (0,58) (0,56) (0,57) Trekams bandplatta 3,20 m (0,57) (0,58) (0,56) (0,57) 2,33 m (0,50) (0,51) (0,50) (0,51) 800 mm 2,67 m (0,50) (0,51) (0,50) (0,51) 3,20 m (0,50) (0,51) (0,50) (0,51) 2,33 m (0,45) (0,46) (0,45) (0,46) 900 mm 2,67 m (0,45) (0,46) (0,45) (0,46) 3,20 m (0,45) (0,46) (0,45) (0,46) Inklusive 1,40 m ³ (ISO rågad), skopvikt (1 180 kg) och motvikt (). Basmaskinvikt och totalvikt Exklusive djupgrävningsaggregat, bränsle, hydraulolja och kylvätska m.m. Inklusive motvikt. Komponentvikt Monobom (med stickcylinder och bomcylinder) Vikt kg ZAXIS 350LC Bandbredd Vikt Total bredd 600 mm kg mm 700 mm kg mm 800 mm kg mm Trippelbom (med stickcylinder och bomcylinder) kg 2,33 m arm (med skopcylinder) kg 2,67 m arm (med skopcylinder) kg 3,20 m arm (med skopcylinder) kg 1,40 m³ skopa kg 900 mm mm ZAXIS 350LCN Bandbredd Vikt Total bredd 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 350LC / ZAXIS 350LCN Sticklängd 2,33 m 2,67 m 3,20 m Skopans grävkraft* ISO Skopans grävkraft* SAE: PCSA 246 kn ( kp) 214 kn ( kp) Stickans rivkraft* ISO 250 kn ( kp) 222 kn ( kp) 185 kn ( kp) Stickans rivkraft* SAE: PCSA 239 kn ( kp) 213 kn ( kp) 177 kn ( kp) * Vid Power boost 17

18 SPECIFIKATIONER ARBETSOMRÅDEN: MONOBOM meter E C 4 3 D 2 1 D A Marknivå 3 4 B B F A meter Enhet: mm ZAXIS 350LC / ZAXIS 350LCN 6,40 m Monobom Sticklängd 2,33 m 2,67 m 3,20 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup (8' nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 18

19 ARBETSOMRÅDEN: TRIPPELBOM meter E C D 3 2 D B B F A A Marknivå meter Enhet: mm ZAXIS 350LC / ZAXIS 350LCN 6,39 m Trippelbom Sticklängd 2,33 m 2,67 m 3,20 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup (8' nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 19

20 SPECIFIKATIONER MÅTT MONOBOM K M E D/D F G I N C L H A J B TRIPPELBOM M N Enhet: mm ZAXIS 350LC ZAXIS 350LCN A Avstånd mellan driv- och ledarehjul B Underredets längd * C Frigångshöjd under motvikt D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd * G Min. markfrigång H Spårvidd I G 600 G 600 Bandplattans bredd J Underredets bredd K Total bredd Med 2,33 m sticka Med 2,67 m sticka Med 3,20 m sticka Med 2,33 m sticka Med 2,67 m sticka Med 3,20 m sticka Med 2,33 m sticka Med 2,67 m sticka Med 3,20 m sticka Med 2,33 m sticka Med 2,67 m sticka Med 3,20 m sticka * L Bandhöjd med trekams bandplattor MONOBOM M Total längd N Bommens totalhöjd TRIPPELBOM M Total längd N Bommens totalhöjd * Exklusive bandplattans kam 20 G: Trekams bandplatta

21 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter. C B A A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet ZAXIS 350LC MONOBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Lastpunktens Räckvidd Vid max. räckvidd punktshöjd 1,5 3,0 4,5 6,0 7,5 9,0 Villkor meter m Bom 6,40 m Sticka 2,33 m Band 600 mm Bom 6,40 m Sticka 2,67 m Band 600 mm Bom 6,40 m Sticka 3,20 m Band 600 mm 6,0 * * * ,70 4,5 * * * ,30 3,0 * ,60 1, ,62 0 (Marknivå) ,38-1,5 * ,84-3,0 * * * * * ,93-4,5 * * *9 730 * ,47-6,0 6,0 * * * * ,00 4,5 * * * * ,58 3,0 * * ,87 1, ,89 0 (Marknivå) * ,65-1,5 * * * ,13-3,0 * * * * * ,26-4,5 * * * * * ,88-6,0 6,0 * * ,58 4,5 * * * * ,12 3,0 * * * * ,39 1,5 * * * ,42 0 (Marknivå) * ,19-1,5 * * * ,70-3,0 * * * * * * ,90-4,5 * * * * * ,66-6,0 ZAXIS 350LCN MONOBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Lastpunktens Räckvidd Vid max. räckvidd punktshöjd 1,5 3,0 4,5 6,0 7,5 9,0 Villkor meter m Bom 6,40 m Sticka 2,33 m Band 600 mm Bom 6,40 m Sticka 2,67 m Band 600 mm Bom 6,40 m Sticka 3,20 m Band 600 mm 6,0 * * * ,70 4,5 * * * ,30 3,0 * ,60 1, ,62 0 (Marknivå) ,38-1,5 * ,84-3,0 * * * * * ,93-4,5 * * * ,47-6,0 6,0 * * * ,00 4,5 * * * ,58 3,0 * * ,87 1, ,89 0 (Marknivå) * ,65-1,5 * * * ,13-3,0 * * * * * ,26-4,5 * * * * * ,88-6,0 6,0 * * ,58 4,5 * * * * ,12 3,0 * * * * ,39 1,5 * * * ,42 0 (Marknivå) * ,19-1,5 * * * ,70-3,0 * * * * * * ,90-4,5 * * * * * ,66-6,0 21

22 LYFTKAPACITET ZAXIS 350LC TRIPPELBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Trippelbom 6,39 m Sticka 2,33 m Band 600 mm Trippelbom 6,39 m Sticka 2,67 m Band 600 mm Trippelbom 6,39 m Sticka 3,20 m Band 600 mm Lastpunktens Räckvidd punktshöjd 1,5 3,0 4,5 6,0 7,5 9,0 Vid max. räckvidd m meter 9,0 * * * * ,26 7,5 * * * * * ,83 6,0 * * * * * * ,80 4,5 * * * * * * * ,40 3,0 * * * * * * ,69 1,5 * * * * ,72 0 (Marknivå) * * * * ,47-1,5 * * * * * * ,94-3,0 * * * * * *7 010 * ,5-6,0 9,0 * * *9 960 * ,73 7,5 * * *9 570 *9 570 * ,19 6,0 * * * * * *9 930 * * ,12 4,5 * * * * * * ,70 3,0 * * * * * * ,98 1,5 * * * * * ,00 0 (Marknivå) * * * * * * * ,77-1,5 * * * * * ,25-3,0 * * * * * *6 470 * ,36-4,5 * * * * * * ,80-6,0 10,5 *9 340 * ,38 9,0 *9 110 *9 110 *7 290 * ,55 7,5 *8 930 *8 930 * *6 540 * ,86 6,0 * * *9 320 *9 320 * * ,72 4,5 * * * * * * *8 190 *7 450 * * ,25 3,0 * * * * * * * * * * ,52 1,5 * * * * * * ,54 0 (Marknivå) * * * * * ,32-1,5 * * * * * ,84-3,0 * * * * * * * ,05-4,5 * * * * * * *7 770 * ,26-6,0 ZAXIS 350LCN TRIPPELBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Lastpunktens Räckvidd Vid max. räckvidd punktshöjd 1,5 3,0 4,5 6,0 7,5 9,0 meter m Trippelbom 9,0 * * * * ,26 6,39 m 7,5 * * * * ,83 Sticka 2,33 m 6,0 * * * * * ,80 4,5 * * * * * * ,40 3,0 * * * * * * * ,69 Band 600 mm 1,5 * * * * * ,72 0 (Marknivå) * * * * ,47-1,5 * * * * * * ,94-3,0 * * * * * * ,91-4,5-6,0 Trippelbom 6,39 m Sticka 2,67 m Band 600 mm Trippelbom 6,39 m Sticka 3,20 m Band 600 mm 22 9,0 * * *9 960 * ,73 7,5 * * *9 570 *9 570 * ,19 6,0 * * * * *9 930 *9 810 * * ,12 4,5 * * * * * * ,70 3,0 * * * * * * ,98 1,5 * * * * * ,00 0 (Marknivå) * * * * * * ,77-1,5 * * * * * ,25-3,0 * * * * * * ,36-4,5 * * * * * * ,80-6,0 10,5 *9 340 * ,38 9,0 *9 110 *9 110 *7 290 * ,55 7,5 *8 930 *8 930 * * ,86 6,0 * * *9 320 *9 320 * * ,72 4,5 * * * * * * * * ,25 3,0 * * * * * * * * * * ,5 * * * * * * ,54 0 (Marknivå) * * * * * * * ,32-1,5 * * * * * ,84-3,0 * * * * * * * ,05-4,5 * * * * * * ,26-6,0

23 UTRUSTNING Standard- och extrautrustningen kan variera beroende på land. Vänligen kontakta Delvator AB för ytterligare information.... Standardutrustning... Extrautrustning MOTOR Dubbla luftrenarfilter Automatisk varvtalsreglering Automatisk avstängning Motoroljefilter av patronfiltertyp Bränsleförfilter Bränslets huvudfilter Dammtätt inbyggt nät Luftfilter av torr typ med tömningsventil (med lampa för igentäppt luftfilter) Elektrisk bränslematningspump ECO/PWR-lägesstyrning Tömningskoppling motorolja Motoruppvärmningsenhet Fläktskydd Bränslekylare Bränsleåtercirkulationsfilter Högpresterande vattenavskiljare Ljudisolerat motorutrymme Partikelfilter Förrenare Kylare, oljekylare och laddluftkylare Kylarreservtank 50 A generator HYDRAULSYSTEM Automatisk kraftförstärkare Styrventil med huvudavlastningsventil Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventiler Servofilter Power boost Insugsfilter Svängdämpningsventil Två extra porter för styrventil Variabel säkerhetsventil för två extra portar Arbetslägesväljare FÖRARHYTT Extra funktionsspak (hammare/slänthydraulik) Allväders ljuddämpad förarhytt av stål AM/FM-radio Askkopp Automatstyrd luftkonditionering AUX-ingång och förvaring CRES V hytt (konstruktion förstärkt med mittpelare) Dryckeshållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Konsol för brandsläckare Golvmatta Fotstöd Spolning för framrutor Övre och nedre framrutor och rutor på vänster sida kan öppnas Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belysning i låskolv Laminerad välvd vindruta LED-belysning med instegsljus OPG frontskydd enligt Nivå II Nivå I (ISO10262) OPG takskydd monterat enligt Nivå II (ISO10262) Avstängningsspak för servokontroll Regnskydd Bakre hylla Indragbart säkerhetsbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Stol: Luftdämpad stol med värmedyna Sätesjustering: ryggstäd, armstöd, höjd och vinkel, justering fram/bak Korta handledsstyrda spakar Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin FLERFUNKTIONS- MONITOR Akustiskt larm: överhettning: motoroljetryck, överbelastning Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, arbetsläge, överbelastning, etc. Mätarvisning: vatten temperatur, arbetstimmar, bränsleförbrukning, klocka Övrig visning: arbetsläge, autotomgång, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk LAMPOR Extra lampor framtill på hyttens tak Extra lampor baktill på hyttens tak Extraljus på bommen med skydd Svängljus 2 arbetslampor ÖVERDEL Elektrisk tankningspump med automatstopp och filter Bränslenivågivare Nivåmätare hydraulolja Backkamera Backspegel (höger och vänster sida) Svängbroms Verktygslåda Skyddsplåt Universalutrymme motvikt 2 x 128 Ah batterier UNDERREDE Påbultad drivkrans Förstärkta kedjelänkar med bulttätningar Färdmotorskydd Parkeringsbroms för körning Undre bandskydd Övre och undre rullar 3 urspårningsskydd (på varje sida) och hydraulisk bandjusterare 4 förankringsöglor 600 mm trekams bandplattor GRÄVAGGREGAT Gjuten skoplänk A Centralt smörjsystem Tätningar mot smuts på alla skopbultar Flänsbult HN-bussning Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk sprutning REDSKAP Utrustning till standard rördragning Extrapump (30 l/min) Ledningar för hammare och sax HSB-delar för hammare och sax Servoackumulator Svetsad skoplänk A med svetsad krok Tillbehör för väljare med två hastigheter Extra rördragning ÖVRIGT Låsbart tanklock Låsbara maskinluckor Inbyggd informationskontroll Halkfria remsor, plåtar och ledstänger Verktygssats Körriktningsmarkering på bandramen 2 högtalare 4 vätskefyllda elastiska infästningar 12 V strömuttag 24 V cigarettändare 23
