: ZX190W-5B : 122 (164 HP)

Transkript

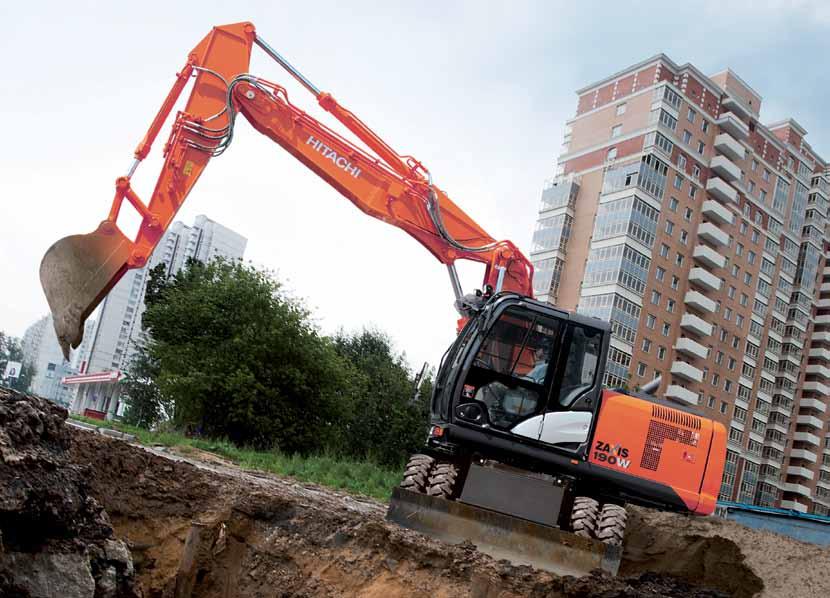

1 ZAXIS-5 serien HJULGRÄVARE Modellkod : ZX190W-5B Nominell motoreffekt : 122 kw (164 HP) Arbetsvikt : kg Djupskopa ISO Rågad : 0,51-1,20 m³

2 ZX190W-5 Översikt INNEHÅLL 4-5 Mångsidighet Hitachis nya hjulgrävmaskin kan utföra en mängd olika arbetsuppgifter. 6-7 Produktivitet Hitachis hjulgrävare har en högre effektivitet samtidigt som påverkan på miljön reduceras. 8-9 Komfort Hytten på Hitachis nya hjulgrävare ger en säkrare och bekvämare arbetsplats Livslängd Hitachi är kända för att tillverka maskiner med hög kvalitet som kan mäta de krav som ställs på de mest krävande jobben Underhåll Lättillgängliga funktioner för rengöring och rutinunderhåll maximerar tillgängligheten på ZAXIS 190W Hitachi Support Chain Ett stort utbud av eftermarknadsservice och supportalternativ finns för alla våra kunder Specifikationer Förbättrad sikt Sikten framför maskinen, särskilt på höger sida, har förbättrats för en säkrare användning. Bättre livslängd Det förstärkta chassit och förstärkta fästena på bommens infästning kan stå emot tuffa miljöer. Bättre produktivitet HIOS III hydraulsystem möjliggör högre produktivitet med en bättre bränsleekonomi än föregående ZAXIS-modell, vilket bidrar till minskade kostnader. Snabbare rörelser Det nya hydraulsystemet med smarta lösningar som t.ex. återcirkulering och boost-funktion ger snabbare och mer följsamma rörelser. Ny Power Boost Power Boost ger ytterligare effekt till grävning och lyft. 2

3 Konstruktionen på nya Hitachi ZAXIS 190W är inspirerad av ett mål förstärka vår vision. Den har fem starka egenskaper: prestanda, produktivitet, komfort, hållbarhet och tillförlitlighet. Vi vet att våra kunder kräver effektiva maskiner med hög kvalitet som kan arbeta effektivt även i krävande förhållanden. Vi är också medvetna om att maskinförare behöver en säkrare och mer användarvänlig arbetsmiljö, och en maskin som kan svara på deras krav på hastighet och precision. Och för att uppnå tillfredsställande mål, i tid, inom budget och med hög standard har vi siktat in oss på att maximera tillgängligheten på nya ZAXIS 190W med ett underhåll som är enkelt att utföra och med Hitachi Support Chain eftermarknadsprogram. Större benutrymme Hytten i nya ZAXIS är rymligare och ger föraren 45 mm mer benutrymme, in- och urstigning har blivit lättare med ett bredare insteg samt med vänster spakkonsol uppfällningsbar. Utmärkt komfort Den uppvärmda fjädrande förarstolen är perfekt i kalla klimat och absorberar effektivt vibrationer under arbetet, vilket minimerar belastningen på föraren. Lättillgänglig information Den stora monitorn är lätt att se på i starkt solljus och i mörker. Snabb och enkel servicetillgång Inspektionspunkter är bekvämt placerade. 3

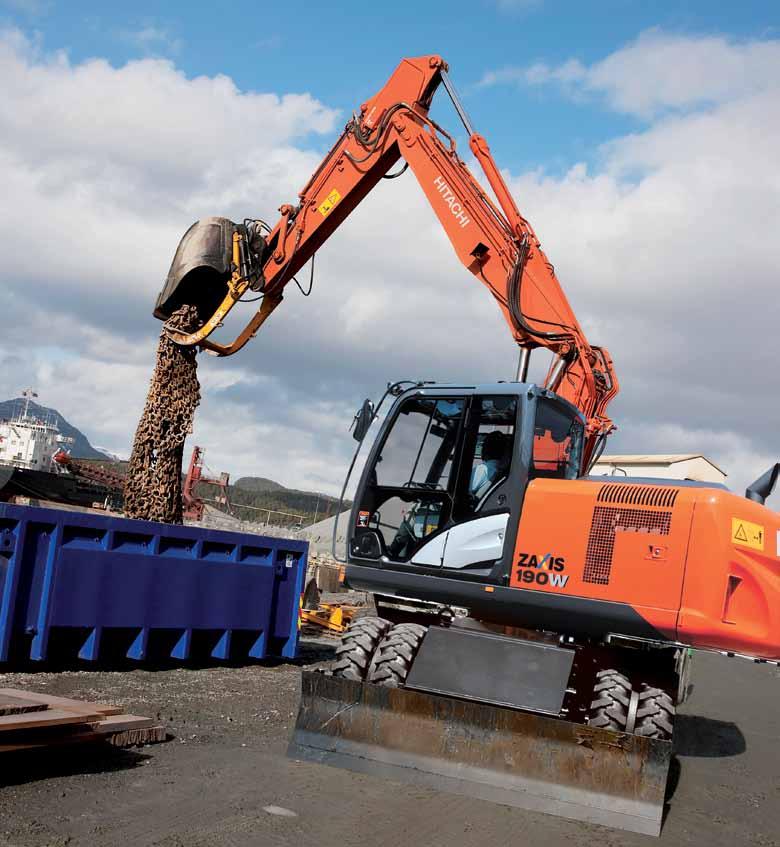

4 ZX190W-5 Mångsidighet Nya ZAXIS 190W utmärker sig från sina konkurrenter tack vare sin högre effekt och hastighet men med lägre driftskostnader. Den är mångsidig och lätthanterlig vilket gör att den kan anta olika utmaningar och lösa varierande uppgifter, mycket tack vare att den är lätt att anpassa till många olika arbetsredskap. En annan fördel med nya ZAXIS-5 är att den är lättkörd vilket gör den snabb och enkel att förflytta från en arbetsplats till en annan. 4

5 Mångsidig, kraftfull och enkel att hantera Mångsidig prestanda Nya ZAXIS är kraftfull, snabb och lättkörd och når nya nivåer av prestanda samtidigt som de är extremt mångsidiga och anpassningsbara för många olika tillämpningar. Lyftkapaciteten har höjts med 7 % vilket ökar maskinens möjligheter att flytta tunga laster. Detta förbättras ytterligare med funktionen auto power boost när ytterligare kraft krävs. På samma sätt ökas grävkraften med 6 % med den nya funktionen power boost under upp till åtta sekunder när det behövs. Hastigheten på stickan har ökats genom HIOS III bomrecirkulationssystem trycksatt olja cirkuleras i bomcylindern när bommen sänks, vilket gör att trycksatt olja från pumpen kan användas på ett effektivt sätt för att öka hastigheten på stickan. Ökade möjligheter för arbetsredskap. Nya ZAXIS kan individuellt anpassas för totalt 11 arbetsredskap som registreras och sköts via monitorn. En ny tryckinställningsfunktion skyddar de olika arbetsredskapen genom att önskat tryck kan ställas in individuellt för varje redskap. Lägre bränslekostnader Att vinna offerter och mäta produktionsmål är mycket viktiga processer för att utveckla ditt företag. Valet av entreprenadmaskin är av stor betydelse för din framgång och bestäms av dess produktivitet och effektivitet. Det är här som det nya HIOS III hydraulsystemet kommer till sin rätt. Den senaste tekniken inom hydraulik och elektronik är central i vårt mål att leverera en markant sänkning av bränslekostnader tillsammans med den nya lågemissionsmotorn Vi är stolta över att HIOS III-hydraulsystemet gör det möjligt att sänka bränsleförbrukningen med 6 % i PWR-läge än det tidigare ZAXIS P-läget samtidigt som den höga produktiviteten upprätthålls*. Dessutom är en sänkning på 14 % av bränsleförbrukningen möjlig i ECO-läge*. Dessutom behålls en relativt hög produktivitetsnivå med bättre bränsleeffektivitet. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner 6 % reduktion i bränsleförbrukning (PWR-läge vs tidigare P-läge) 14 % reduktion i bränsleförbrukning (ECO-läge vs tidigare P-läge) Nytt HIOS III hydraulsystem högre produktivitet och lägre bränsleförbrukning Ökad möjligheter för arbetsredskap Power-boost Förbättrad lyftkapacitet 5

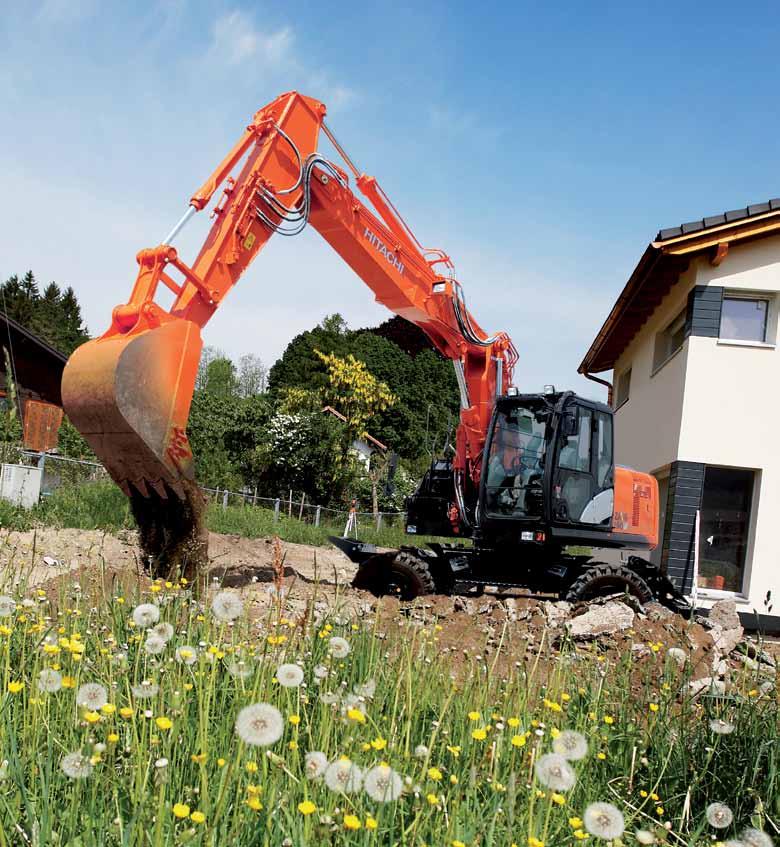

6 ZX190W-5 PRODUKTIVITET Konstruktörerna hos Hitachi har utrustat nya ZAXIS 190W med en kraftfull ny motor och avancerad hydraulik för att du ska kunna erhålla en hög produktivitet på arbetsplatsen. Du kan förvänta dig en kortare avskrivningstid och därmed en högre lönsamhet, tack vare maskinens produktivitet. Nya ZAXIS har även många nya funktioner som skapats för att reducera miljöpåverkan samt för att uppfylla de senaste EU-reglerna kring emissioner. 6

7 Högre effektivitet och en lägre miljöpåverkan Hållbar effektivitet Att minimera våra maskiners miljöpåverkan var högt prioriterat under utvecklingen av nya ZAXIS. Vi är inriktade på att utveckla maskiner som är både hållbara och produktiva för att tillgodose kundernas behov och även uppfylla EU-reglerna kring emissioner. ZAXIS 190W är utrustad med ett partikelfilter som fångar upp och förbränner luftföroreningar med hjälp av en katalysator och avancerad motorstyrning. Den nya variabla turboladdaren skapar optimal förbränning oavsett motorns varvtal vilket bidrar till minskade utsläpp av kväveoxid. Kraftfull effektivitet Trots minskad miljöpåverkan säkerställer nya ZAXIS hjulgrävare maximal effektivitet på alla arbetsplatser. Vi har strävat efter att balansera våra skyldigheter att uppfylla senaste miljöbestämmelser med dina krav på hög produktivitet och lönsamhet. Hitachis hjulgrävare är kända för sin kraftfulla och tillförlitliga prestanda, viktigt för att hålla deadlines på intensiva arbetsplatser. Det senaste urvalet av ZAXIS-modeller bygger vidare på sitt rykte att erbjuda ökad produktivitet och hållbara åtgärder. Ytterligare en ny funktion är automatisk avstängning av dieselmotorn vid längre tomgångskörning, framtaget för att minska bränsleförbrukningen, minska utsläpp samt förhindra att partikelfiltret sotar igen i förtid. I kombination med funktionen automatisk-tomgång som vi känner igen sen förgående ZAXIS modeller förhindras bränsleslöseri ytterligare. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner Kraftfull och uthållig Motor enligt Steg IIIB Partikelfilter som samlar in partiklar En turboladdare med variabel geometri Kylt EGR-system med hög volym HIOS III hydraulsystem bränsleeffektivt och med högre produktivitet Miljövänlig design Automatisk motoravstängning minskar både bränsleförbrukning och koldioxid utsläpp 7

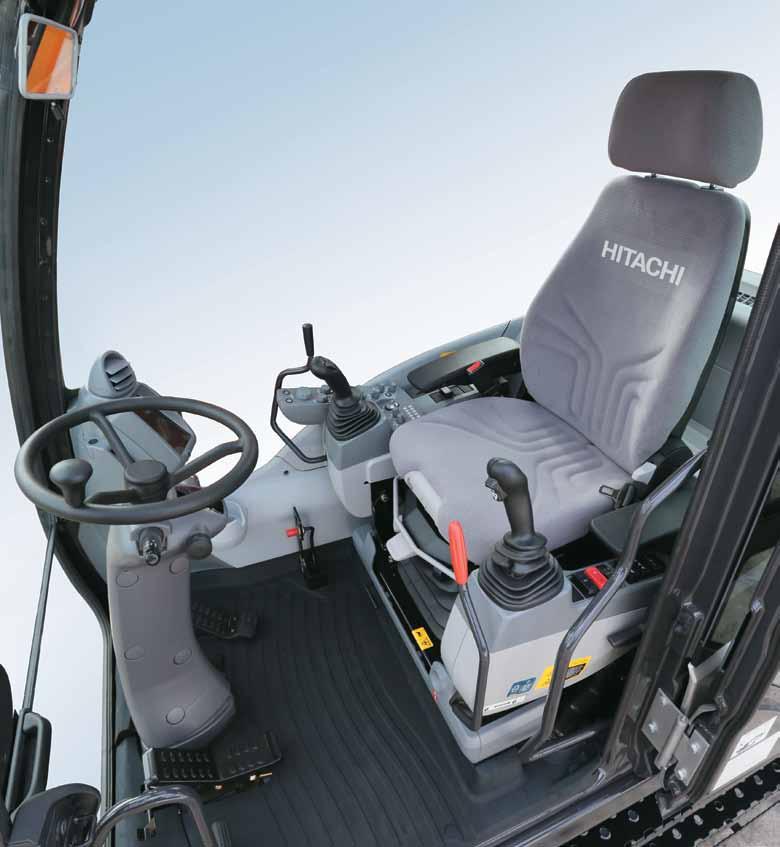

8 ZX190W-5 KOMFORT En bekväm arbetsmiljö var en av de viktigaste faktorerna inför utvecklingen av nya ZAXIS. Efter resultat från undersökningar hos kunder och förare från hela världen visste konstruktörerna hos Hitachi att hytten skulle vara rymlig, sikten över arbetsområdet skulle vara utmärkt och maskinen vara lätthanterlig. Resultatet av deras arbete kommer att överträffa dina tidigare förväntningar så du kan njuta av att arbeta i ZAXIS 190W, och få jobbet utfört bekvämt och säkert. 8

9 Förarkomfort i en klass för sig Garanterad komfort Långa arbetspass tog ofta musten ur maskinförarna, men den bekväma hytten i nya ZAXIS 190W har utformats för att säkerställa att du känner dig redo att njuta av resten av din dag när du lämnar arbetet. ZAXIS 190W erbjuder nu en rymligare arbetsmiljö med en fullt justerbar luftfjädrad förarstol som glider längre tillbaka än tidigare modeller samt ett förbättrat benutrymme med 45 mm. Förbättrad sikt Den nya ZAXIS 190W innehåller flera lösningar från Hitachi som bidrar till att öka sikten från förarsätet, vilket är viktigt för att arbeta säkert på livliga byggarbetsplatser. Den högra sidan av maskinen har gjorts om, inklusive en omformad framsida, för att möjliggöra bättre sikt från hytten. Den nya modellen har också en ny design på monitorn som passar perfekt i linje med den högra stolpen, återigen för att öka sikten. Användarvänlig funktionalitet Hitachi har gjort stora investeringar på avancerad teknik på nya ZAXIS. Makten är fortfarande fast vid dina fingertoppar tack vare monitorns funktionalitet och ergonomiska reglage. Den nya monitorn på sju tum är lätt att få överblick i. Den tillhandahåller ett lång rad nyttig teknisk information, inklusive en tydlig indikation på maskinens status och inställningar med flerspråkigt stöd på upp till 32 språk. Monitorn och övriga ergonomiskt utformade reglage är grupperade så att de är lätt åtkomliga med din högra hand. För proportionellstyrning av redskap finns andra spakar (tillval) att välja för enklare hantering. Höger spakkonsol innehåller även en AUX-ingång samt förvaringsplats för mediaspelare. En ny backkamera ger ett större siktfält, så att du kan se direkt under motvikten. Den nya monitorn visar både driftsstatus och backkameravy samtidigt får maximalt informationsflöde och ökad säkerhet. Viktiga funktioner Avancerad förarhytt som uppfyller ROPS Förbättrad sikt Ny färgskärm Lättillgänglig information i realtid Gott om benutrymme Ergonomiskt utformad kontrollpanel AUX-ingång och förvaring för en mediaspelare 9

10 ZX190W-5 LIVSLÄNGD Det nya utbudet av ZAXIS hjulgrävare går att lita på vid arbete i tuffa miljöer och i utmanande projekt. Detta på grund av att de är de senaste i linjen av grävmaskiner tillverkade av Hitachi under flera årtionden. De drar fördel av många års erfarenhet och med en tekniskt avancerat utveckling. Som alla Hitachi grävmaskiner är ZAXIS 190W garanterat en högkvalitativ, tillförlitlig och hållbar maskin. 10

11 Byggd för krävande arbetsplatser Hållbara delar Nya ZAXIS 190W har konstruerats för att arbeta i de mest utmanande arbetsförhållanden. Tuffa arbetsplatser kräver tillförlitliga maskiner, vilket ger ökade krav på tillgänglighet och produktivitet. Resultatet blir att du som kund kan njuta av en lägre ägandekostnad tack vare hållbarheten hos våra produkter. Det förstärkta djupgrävningsaggregatet på nya ZAXIS 190W är ett bra exempel. Fästpunkten för bommens ändar har utrustats med en bussning för bättre livslängd trots många timmar i tuffa miljöer. Starkare chassi Chassit på Hitachis nya hjulgrävare har förstärkts för ökad hållbarhet. Skyddet över schaktbladscylindrarna är större och tack vare konstruktionen skyddas både ovan- och undersida. Transmissionen sitter ovanför axeln för att förhindra att den träffar oväntade hinder. Även stödbenen är fått förbättrat skydd. En högpresterande vattenseparator av filtertyp ingår som standard. Den samlar upp fukten i bränslet även om dess fuktinnehåll är stort. Viktiga funktioner Bevisad Hitachi-kvalitet Mer är 40 års kunskap Förstärkt grävaggregat Förstärkt underrede 11

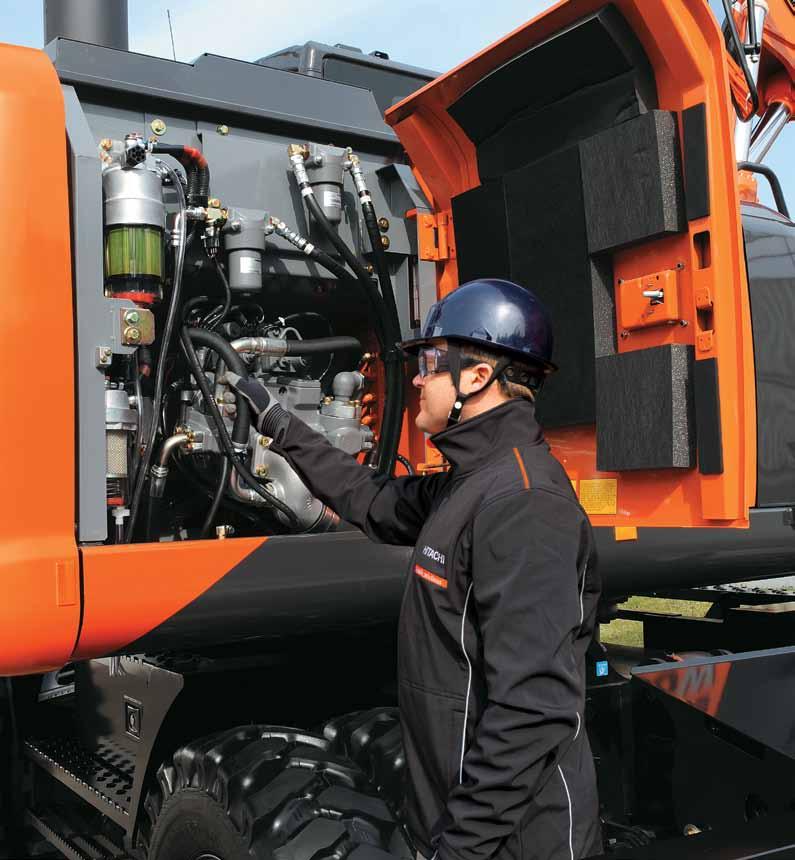

12 ZX190W-5 UNDERHÅLL Hitachi vet att produktivitet och tillgänglighet av din maskin har en direkt påverkan på din verksamhets framgång. Det är av den anledningen som ZAXIS hjulgrävare har konstruerats med många bra lösningar för att underlätta service och underhåll, vilket gör att de kan inspekteras, rengöras och utföra service på snabbt och bekvämt. Så du kan fortsätta med den uppgift du har framför dig med vetskap om att din ZAXIS 190W presterar på sin optimala nivå. 12

13 Snabba och bekväma lösningar för optimerad tillgänglighet Servicevänlig Genom att integrera en rad praktiska funktioner i nya ZAXIS har konstruktörerna gjort förarnas jobb lättare. Våra ingenjörer har bedömt dina önskemål och integrerat ett antal tidsbesparande lösningar för rutinmässigt underhåll. Med hjälp av tekniken i den nya monitorn kan du kontrollera motoroljenivån och göra felsökningskontroller. Dessutom kan du se, följa och ändra i maskinens inbyggda serviceschema. Friskluftfiltret för luftkonditioneringen är placerat lättillgängligt på utsidan av hytten bakom förardörren. Det underlättar vid rengöring och byte av filtret. En elektrisk tankningspump med filter är standard. Minimal stilleståndstid Det är viktigt att utföra regelbundet underhåll för att säkerställa att maskinen går bra även framöver och att stilleståndstiden minimeras. Med nya ZAXIS är det lyckligtvis enkelt avklarat så du kan fokusera på dina arbetsuppgifter istället. Till exempel är oljetråget utrustat med en snabbkoppling så när oljan ska tappas ur ansluts en avtappningsslang till kopplingen. Den tillförlitliga snabbkoppling bidrar till att förhindra läckage, vilket ger upphov till onödig stilleståndstid i alla projekt. Från marknivå får du åtkomst till det dubbla bränslefiltret, motorns oljefilter samt vattenavskiljaren via breda dörrar. Hydrauloljan kan användas upp till timmar. Viktiga funktioner Global e-service övervakar partikelfiltret Dagliga kontroller från marknivå Oljevolymer kontrollerade från förarplatsen Snabb och enkel servicetillgång 13

14 ZX190W-5 SUPPORT CHAIN Så snart som du blir en Hitachi-kund kan du lita på förstklassig service från din auktoriserade återförsäljare. Hitachi ger omfattande stöd till var och en av återförsäljarna inom det europeiska nätverket, så att de kan säkerställa att din ZAXIS 190W fortsätter att uppfylla dina behov och överträffa förväntningarna. För att ytterligare skydda din investering i Hitachi, har vi infört Hitachi Support Chain eftermarknadsprogram. Detta ger dig flexibiliteten att skapa en skräddarsydd serviceplan från följande nyckelområden, länkar i kedjan av tillgänglig service från Hitachi via din lokala återförsäljare. 14

15 Ett flexibelt eftermarknadsprogram skapat för att skydda din investering Global e-service Nya ZAXIS är utrustad med ett GPRS kommunikationssystem*. Detta system sänder driftstatus och annan maskindata till en huvudserver hos Hitachi. Via Internet kan du ansluta till Global e-service databas där du har fjärrtillgång till all denna data. Allt du behöver är en Internetanslutning och inloggningsuppgifter till Global e-service. Global e-service ger dig och din återförsäljare möjlighet att dela den här informationen och hjälper dig att fjärrstyra din maskinpark. Online möjligheten hjälper även din återförsäljare att aktivt ge dig råd om förebyggande underhåll och tillhörande specialerbjudanden. Den senaste informationen om din maskin finns tillgänglig dygnet runt alla dagar i veckan och omfattar operativa uppgifter, såsom antalet arbetstimmar, bränsleförbrukning, arbetssätt och plats. Detta hjälper dig att sänka driftskostnaderna, planera jobb effektivt och hålla dig uppdaterad med maskinunderhåll - för att säkerställa optimal prestanda och minimal stilleståndstid. Teknisk support De professionella och välutbildade ingenjörerna i Hitachi serviceteam kombinerar global expertis och kunskap om Hitachi Construction Machinery med ditt språk och din kultur. Vi har ett proaktivt förhållningssätt till kundservice genom att kontinuerligt utbilda våra återförsäljares personal, så att tillgängliga globala kunskaper förs vidare till varje enskild tekniker i vårt nätverk av återförsäljare. Utökad garanti och servicekontrakt Varje ny Hitachi-modell täcks till fullo av tillverkarens garanti. Men din maskin kan kräva extra omfattning på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning. För att möta dessa krav, erbjuder våra återförsäljare möjlighet till ett unikt utökad garanti-program (HELP - Hitachi Extended Life Program) och heltäckande serviceavtal - det mest effektiva sättet att optimera prestandan hos att din nya ZAXIS. Delar och fabriksrenoverade komponenter Hitachi erbjuder olika vägar för delar och komponenter för att passa ditt specifika behov. Förutom vårt sortiment av originaldelar, finns det andra alternativ tillgängliga: Om dina maskiner har varit i drift i flera år, kan Hitachi erbjuda en serie andrahandsoriginaldelar som ett prisvärt lösning. För extra krävande drift eller klimat erbjuder Hitachi en serie delar med extra prestanda. När du är ute efter en ekonomisk lösning för preventivt byte, är renoverade komponenter det bästa alternativet. Oavsett vilket val du gör, kan du vara säker på den välkända Hitachi kvaliteten och garantin ger dig lugn i sinnet. Din Hitachi-återförsäljare kan lämna mer information om var och en av ovanstående alternativ. * GPRS-kommunikation är standard för nya ZAXIS tillgängligheten beror på de licensregler som gäller i landet. Kontakta din Hitachi-återförsäljare för mer information eller för att ansöka om ett konto på Global e-service. Viktiga funktioner Kontrollera hela din maskinpark från kontoret dygnet runt, alla dagar i veckan Hämta uppgifter om bränsleförbrukningen på distans Kontrollera var maskiner befinner sig och var de befunnit sig Se servicestatus och komponenter som behöver bytas på var och en av maskinerna Få e-post om maskinproblem, oväntade förflyttningar och annat 15

16 SPECIFIKATIONER MOTOR Modell... Isuzu AM-4HK1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Efterbehandling... Partikelfilter Antal cylindrar... 4 Nominell effekt ISO 9249, netto kw (164 HP) vid min -1 (varv/min) EEC 80/1269, netto kw (164 HP) vid min -1 (varv/min) SAE J1349, netto kw (164 HP) vid min -1 (varv/min) Maximalt vridmoment Nm (66,8 kgfm) vid min -1 (varv/min) Cylindervolym... 5,193 liter Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 93 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt oljeflöde... 2 x 169 liter/min Servopump... 1 kugghjulspump Maximalt oljeflöde liter/min Styrpump... 1 kugghjulspump Maximalt oljeflöde... 28,6 liter/min Hydraulmotorer Transport... Svängning... 1 variabel axialkolvmotor 1 axialkolvmotor Tryckbegränsningsventiler Manöverkrets... 34,3 MPa (350 kgf/cm ² ) Svängkrets... 33,4 MPa (341 kgf/cm ² ) Transportkrets... 34,8 MPa (355 kgf/cm ² ) Servokrets... 3,9 MPa (40 kgf/cm ² ) Power boost... 36,3 MPa (370 kgf/cm ² ) Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom mm 85 mm Sticka mm 90 mm Skopa mm 75 mm Vridning * mm 105 mm *1 : För trippelbom ÖVERDEL Runtomsvängande överdel Ram med D-sektion starkare mot deformering. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 12,2 min -1 (varv/min) Svängmoment... 53,3 knm (5 440 kgfm) Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Undervagn på hjul. Ramen är av svetsad, avspänningsglödgad struktur. Kraftöverföringssystem: Powershift-transmission med två växlar och variabel axialkolvdrivmotor. Körhastighet (framlänges och baklänges) Krypkörning... 0 till 2,6 km/h Lågfart... 0 till 8,6 km/h Högfart... 0 till 35 km/h Maximal dragkraft kn ( kgf) Stigningsförmåga % (35 grader) Min. vändradie mm Axel: Fyrhjulsdrift. Framaxeln kan låsas hydrauliskt i valfri position. Pendlande framaxel... ± 7 Bromssystem: Underhållsfria våta skivbromsar på framaxel är standard. Helt och hållet hydrauliskt servicebromssystem LJUDNIVÅ Ljudnivå i hytt enligt ISO LpA 73 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 103 db(a) VOLYMUPPGIFTER Bränsletank...290,0 liter Kylarvätska...25,0 liter Motorolja...23,0 liter Svängenhet...6,2 liter Transmission...2,5 liter Främre differential...9,5 liter Bakre differential...14,0 liter Navreduktion Framaxel... 2 x 2,5 liter Bakaxel... 2 x 2,5 liter Hydraulsystem...180,0 liter Hydraultank...100,0 liter 16

17 VIKTER Vikt vid drift Monobom Trippelbom Sticklängd Stöd Standard spårvidd/bred spårvidd Standard spårvidd/bred spårvidd Standard chassi Standard chassi kg kg Bakre blad ,26 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,40 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,71 m Bakre stödben Stödben och blad Främre och bakre stödben Inklusive 0,70 m ³ (ISO rågad), skopvikt (600 kg) och motvikt (4 000 kg). SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 190W med monobom Sticklängd 2,26 m 2,71 m Skopans brytkraft* ISO 123 kn ( kgf) Skopans grävkraft* SAE: PCSA 107 kn ( kgf) Stickans rivkraft* ISO 105 kn ( kgf) 91 kn (9 300 kgf) Stickans rivkraft* SAE: PCSA 100 kn ( kgf) 87 kn (8 900 kgf) * Vid Power Boost ZAXIS 190W med trippelbom Sticklängd 2,26 m 2,40 m 2,71 m Skopans brytkraft* ISO 123 kn ( kgf) Skopans grävkraft* SAE: PCSA 107 kn ( kgf) Stickans rivkraft* ISO 105 kn ( kgf) 97 kn (9 900 kgf) 91 kn (9 300 kgf) Stickans rivkraft* SAE: PCSA 100 kn ( kgf) 93 kn (9 500 kgf) 87 kn (8 900 kgf) * Vid Power Boost 17

18 SPECIFIKATIONER MÅTT MONOBOM A C F B G D E J H TRIPPELBOM W A' C V B' D E FRÄMRE BLAD OCH BAKRE STÖDBEN FRÄMRE OCH BAKRE STÖDBEN P Q O L M L K N M K BAKRE BLAD P Q L M 18 K O N R S N T

19 MÅTT Enhet: mm Standard spårvidd/bred spårvidd Standard chassi A Total längd (med monobom) Bakre blad Bakre stödben Främre blad Bakre stödben Främre stödben Bakre blad Främre och bakre stödben 2,26 m sticka ,71 m sticka A Total längd (med trippelbom) 2,26 m sticka ,40 m sticka ,71 m sticka B Total höjd (med monobom) 2,26 m sticka ,71 m sticka 3 130* (3 120: Bomhöjd) B Total höjd (med trippelbom) 2,26 m sticka ,40 m sticka ,71 m sticka C Bakre svängradie D Höjd på motorhuv E Frigångshöjd under motvikt F Överdelens totala bredd G Förarhyttens totala höjd H Total bredd 2 550/2 730 J Min. markfrigång 350 K Hjulbas L Svängcentrum till bakaxel M Överhäng fram N Överhäng bak O Max. bladsänkning P Bladets höjd Q Max. bladhöjning R Bladets totala bredd 2 530/ /2 730 S Total bredd stödben uppe T Total bredd stödben nere V Total höjd på bommen (transport) 2,26 m sticka ,40 m sticka ,71 m sticka W Överhäng fram (transport) 2,26 m sticka ,40 m sticka ,71 m sticka Transportmåtten är A (A ), B (B ), H (utan blad) eller A (A ), B (B ), R (med blad). * Förarhyttens höjd. 19

20 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten. 5. Varje värde med bakre bladet upp över framaxelsidan och varje värde med bakre bladet nere över bakaxelsidan respektive, samt värde i optimal position med positioneringscylindern m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 190W MONOBOM, 2,71 M STICKA, STANDARDCHASSI STANDARD SPÅRVIDD, KG MOTVIKT Kapacitet över fram och bak Tvärs undervagn 360 grader Enhet: kg Stöd Räckvidd 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m -1,5 m -3,0 m Bakre blad uppe (över fram) *4,94 3,12 *3,40 2,45 Bakre blad nere (över bak) *4,94 3,49 *3,40 2,75 Bakre stödben nere (över bak) *4,94 4,18 *3,40 3,31 Främre stödben och bakre blad nere (över bak) *4,94 *4,94 *3,40 *3,40 Främre blad och bakre stödben nere (över bak) *4,94 *4,94 *3,40 *3,40 4 stödben nere (över bak) *4,94 *4,94 *3,40 *3,40 Bakre blad uppe (över fram) *6,96 4,68 4,97 3,00 3,46 2,07 3,37 2,01 Bakre blad nere (över bak) *6,96 5,27 *5,84 3,37 *3,85 2,34 *3,37 2,27 Bakre stödben nere (över bak) *6,96 6,38 *5,84 4,06 *3,85 2,83 *3,37 2,75 Främre stödben och bakre blad nere (över bak) *6,96 *6,96 *5,84 4,96 *3,85 3,47 *3,37 *3,37 Främre blad och bakre stödben nere (över bak) *6,96 *6,96 *5,84 5,18 *3,85 3,62 *3,37 *3,37 4 stödben nere (över bak) *6,96 *6,96 *5,84 *5,84 *3,85 *3,85 *3,37 *3,37 Bakre blad uppe (över fram) 7,43 4,25 4,77 2,82 3,39 2,00 3,05 1,79 Bakre blad nere (över bak) *8,43 4,83 *6,45 3,19 *5,39 2,26 *3,50 2,03 Bakre stödben nere (över bak) *8,43 5,91 *6,45 3,87 4,68 2,76 *3,50 2,48 Främre stödben och bakre blad nere (över bak) *8,43 7,36 *6,45 4,76 *5,39 3,39 *3,50 3,06 Främre blad och bakre stödben nere (över bak) *8,43 7,73 *6,45 4,97 5,18 3,54 *3,50 3,19 4 stödben nere (över bak) *8,43 *8,43 *6,45 5,73 5,38 4,07 *3,50 *3,50 Bakre blad uppe (över fram) 6,97 3,86 4,56 2,63 3,29 1,91 2,94 1,70 Bakre blad nere (över bak) *9,58 4,43 *7,00 2,99 5,44 2,18 *3,79 1,94 Bakre stödben nere (över bak) *9,58 5,49 6,47 3,67 4,58 2,66 *3,79 2,38 Främre stödben och bakre blad nere (över bak) *9,58 6,91 *7,00 4,55 *5,61 3,30 *3,79 2,94 Främre blad och bakre stödben nere (över bak) *9,58 7,27 *7,00 4,76 5,07 3,45 *3,79 3,08 4 stödben nere (över bak) *9,58 8,55 *7,00 5,51 5,28 3,97 *3,79 3,54 Bakre blad uppe (över fram) 6,73 3,66 4,41 2,50 3,22 1,84 3,00 1,72 Bakre blad nere (över bak) *9,82 4,21 *7,19 2,86 5,36 2,11 *4,32 1,96 Bakre stödben nere (över bak) *9,82 5,26 6,30 3,53 4,50 2,60 4,17 2,42 Främre stödben och bakre blad nere (över bak) *9,82 6,68 *7,19 4,41 *5,58 3,23 *4,32 3,01 Främre blad och bakre stödben nere (över bak) *9,82 7,03 6,98 4,62 5,00 3,38 *4,32 3,14 4 stödben nere (över bak) *9,82 8,30 *7,19 5,36 5,20 3,90 *4,32 3,62 Bakre blad uppe (över fram) *8,44 6,57 6,67 3,60 4,35 2,45 3,28 1,87 Bakre blad nere (över bak) *8,44 7,74 *9,17 4,16 *6,83 2,81 *5,15 2,14 Bakre stödben nere (över bak) *8,44 *8,44 *9,17 5,21 6,24 3,47 4,59 2,64 Främre stödben och bakre blad nere (över bak) *8,44 *8,44 *9,17 6,62 *6,83 4,35 *5,15 3,28 Främre blad och bakre stödben nere (över bak) *8,44 *8,44 *9,17 6,97 *6,83 4,56 5,10 3,44 4 stödben nere (över bak) *8,44 *8,44 *9,17 8,23 *6,83 5,30 *5,15 3,97 Bakre blad uppe (över fram) *10,08 6,72 6,74 3,66 4,40 2,49 3,98 2,27 Bakre blad nere (över bak) *10,08 7,90 *7,67 4,22 *5,62 2,85 *4,93 2,59 Bakre stödben nere (över bak) *10,08 *10,08 *7,67 5,27 *5,62 3,52 *4,93 3,19 Främre stödben och bakre blad nere (över bak) *10,08 *10,08 *7,67 6,68 *5,62 4,39 *4,93 3,97 Främre blad och bakre stödben nere (över bak) *10,08 *10,08 *7,67 7,04 *5,62 4,60 *4,93 4,16 4 stödben nere (över bak) *10,08 *10,08 *7,67 *7,67 *5,62 5,35 *4,93 4,82 6,88 7,62 8,01 8,10 7,90 7,38 6,47 20

21 ZAXIS 190W MONOBOM, 2,71 M STICKA, STANDARDCHASSI BRED SPÅRVIDD, KG MOTVIKT Kapacitet över fram och bak Tvärs undervagn 360 grader Enhet: kg Stöd Räckvidd 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m -1,5 m -3,0 m Bakre blad uppe (över fram) *4,94 3,36 *3,40 2,64 Bakre blad nere (över bak) *4,94 3,81 *3,40 3,01 Bakre stödben nere (över bak) *4,94 4,36 *3,40 *3,40 Främre stödben och bakre blad nere (över bak) *4,94 *4,94 *3,40 *3,40 Främre blad och bakre stödben nere (över bak) *4,94 *4,94 *3,40 *3,40 4 stödben nere (över bak) *4,94 *4,94 *3,40 *3,40 Bakre blad uppe (över fram) *6,96 5,06 5,02 3,24 3,50 2,24 *3,37 2,18 Bakre blad nere (över bak) *6,96 5,77 *5,84 3,69 *3,85 2,56 *3,37 2,49 Bakre stödben nere (över bak) *6,96 6,68 *5,84 4,24 *3,85 2,96 *3,37 2,88 Främre stödben och bakre blad nere (över bak) *6,96 *6,96 *5,84 5,19 *3,85 3,63 *3,37 *3,37 Främre blad och bakre stödben nere (över bak) *6,96 *6,96 *5,84 5,35 *3,85 3,74 *3,37 *3,37 4 stödben nere (över bak) *6,96 *6,96 *5,84 *5,84 *3,85 *3,85 *3,37 *3,37 Bakre blad uppe (över fram) 7,50 4,62 4,81 3,05 3,42 2,17 3,08 1,94 Bakre blad nere (över bak) *8,43 5,32 *6,45 3,49 *5,39 2,49 *3,50 2,23 Bakre stödben nere (över bak) *8,43 6,20 *6,45 4,05 4,68 2,88 *3,50 2,59 Främre stödben och bakre blad nere (över bak) *8,43 7,74 *6,45 4,98 *5,39 3,55 *3,50 3,20 Främre blad och bakre stödben nere (över bak) *8,43 8,02 *6,45 5,14 5,23 3,66 *3,50 3,30 4 stödben nere (över bak) *8,43 *8,43 *6,45 5,73 5,38 4,07 *3,50 *3,50 Bakre blad uppe (över fram) 7,04 4,22 4,60 2,86 3,33 2,08 2,97 1,85 Bakre blad nere (över bak) *9,58 4,91 *7,00 3,30 5,39 2,40 *3,79 2,13 Bakre stödben nere (över bak) *9,58 5,77 6,47 3,84 4,58 2,79 *3,79 2,49 Främre stödben och bakre blad nere (över bak) *9,58 7,29 *7,00 4,77 *5,61 3,45 *3,79 3,08 Främre blad och bakre stödben nere (över bak) *9,58 7,55 *7,00 4,93 5,13 3,56 *3,79 3,18 4 stödben nere (över bak) *9,58 8,55 *7,00 5,51 5,28 3,97 *3,79 3,54 Bakre blad uppe (över fram) 6,80 4,01 4,46 2,73 3,25 2,01 3,03 1,88 Bakre blad nere (över bak) *9,82 4,69 *7,19 3,16 5,31 2,33 *4,32 2,17 Bakre stödben nere (över bak) *9,82 5,55 6,30 3,70 4,50 2,72 4,18 2,53 Främre stödben och bakre blad nere (över bak) *9,82 7,05 *7,19 4,63 *5,58 3,38 *4,32 3,15 Främre blad och bakre stödben nere (över bak) *9,82 7,31 7,05 4,78 5,05 3,49 *4,32 3,25 4 stödben nere (över bak) *9,82 8,30 *7,19 5,36 5,20 3,90 *4,32 3,62 Bakre blad uppe (över fram) *8,44 7,32 6,74 3,96 4,40 2,68 3,31 2,05 Bakre blad nere (över bak) *8,44 *8,44 *9,17 4,63 *6,83 3,11 *5,15 2,37 Bakre stödben nere (över bak) *8,44 *8,44 *9,17 5,49 6,24 3,65 4,59 2,77 Främre stödben och bakre blad nere (över bak) *8,44 *8,44 *9,17 6,98 *6,83 4,57 *5,15 3,44 Främre blad och bakre stödben nere (över bak) *8,44 *8,44 *9,17 7,25 *6,83 4,72 5,15 3,55 4 stödben nere (över bak) *8,44 *8,44 *9,17 8,23 *6,83 5,30 *5,15 3,97 Bakre blad uppe (över fram) *10,08 7,47 6,80 4,02 4,44 2,72 4,02 2,48 Bakre blad nere (över bak) *10,08 8,94 *7,67 4,70 *5,62 3,15 *4,93 2,86 Bakre stödben nere (över bak) *10,08 *10,08 *7,67 5,55 *5,62 3,69 *4,93 3,35 Främre stödben och bakre blad nere (över bak) *10,08 *10,08 *7,67 7,05 *5,62 4,61 *4,93 4,17 Främre blad och bakre stödben nere (över bak) *10,08 *10,08 *7,67 7,32 *5,62 4,77 *4,93 4,31 4 stödben nere (över bak) *10,08 *10,08 *7,67 *7,67 *5,62 5,35 *4,93 4,82 6,88 7,62 8,01 8,10 7,90 7,38 6,47 21

22 LYFTKAPACITET ZAXIS 190W TRIPPELBOM, 2,40 M STICKA, STANDARDCHASSI STANDARD SPÅRVIDD, KG MOTVIKT Kapacitet över fram och bak Tvärs undervagn 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m -1,5 m -3,0 m Bakre blad uppe (över fram) *4,85 *4,85 *4,17 4,02 Bakre blad nere (över bak) *4,85 *4,85 *4,17 *4,17 Bakre stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 Främre stödben och bakre blad nere (över bak) *4,85 *4,85 *4,17 *4,17 Främre blad och bakre stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 4 stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 Bakre blad uppe (över fram) *4,81 *4,81 *4,84 3,17 *3,70 2,72 Bakre blad nere (över bak) *4,81 *4,81 *4,84 3,56 *3,70 3,06 Bakre stödben nere (över bak) *4,81 *4,81 *4,84 4,26 *3,70 3,69 Främre stödben och bakre blad nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 Främre blad och bakre stödben nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 4 stödben nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 Bakre blad uppe (över fram) *7,48 *7,48 *5,80 4,87 5,08 3,24 *3,57 2,19 Bakre blad nere (över bak) *7,48 *7,48 *5,80 5,42 *5,13 3,62 *3,57 2,48 Bakre stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 4,25 *3,57 3,01 Främre stödben och bakre blad nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 5,06 *3,57 *3,57 Främre blad och bakre stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 *5,13 *3,57 *3,57 4 stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 *5,13 *3,57 *3,57 Bakre blad uppe (över fram) *9,13 8,28 *7,42 4,73 5,01 3,22 3,46 2,03 3,31 1,93 Bakre blad nere (över bak) *9,13 *9,13 *7,42 5,26 *5,81 3,59 *4,74 2,31 *3,63 2,20 Bakre stödben nere (över bak) *9,13 *9,13 *7,42 6,23 *5,81 4,21 *4,74 2,81 *3,63 2,69 Främre stödben och bakre blad nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 4,99 *4,74 3,46 *3,63 3,32 Främre blad och bakre stödben nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 5,18 *4,74 3,62 *3,63 3,46 4 stödben nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 *5,81 *4,74 4,15 *3,63 *3,63 Bakre blad uppe (över fram) *11,21 8,17 7,46 *4,68 5,01 3,11 3,40 1,97 3,18 1,83 Bakre blad nere (över bak) *11,21 9,26 *8,93 5,20 *6,54 3,49 *5,44 2,25 *3,86 2,09 Bakre stödben nere (över bak) *11,21 *11,21 *8,93 6,16 *6,54 4,19 4,71 2,75 *3,86 2,57 Främre stödben och bakre blad nere (över bak) *11,21 *11,21 *8,93 7,40 *6,54 *4,99 *5,44 3,40 *3,86 3,19 Främre blad och bakre stödben nere (över bak) *11,21 *11,21 *8,93 7,71 *6,54 5,18 5,19 3,55 *3,86 3,33 4 stödben nere (över bak) *11,21 *11,21 *8,93 8,75 *6,54 5,81 5,39 4,08 *3,86 3,84 Bakre blad uppe (över fram) *9,01 *9,01 *13,62 8,13 7,55 4,57 4,91 2,90 3,30 1,89 3,26 1,86 Bakre blad nere (över bak) *9,01 *9,01 *13,62 9,41 *9,67 5,17 *7,03 3,28 *4,91 2,16 *4,32 2,13 Bakre stödben nere (över bak) *9,01 *9,01 *13,62 11,49 *9,67 6,25 6,65 3,98 4,62 2,66 *4,32 2,62 Främre stödben och bakre blad nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 7,48 *7,03 4,89 *4,91 3,30 *4,32 3,26 Främre blad och bakre stödben nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 7,79 *7,03 5,11 *4,91 3,46 *4,32 3,41 4 stödben nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 8,81 *7,03 5,87 *4,91 3,99 *4,32 3,94 Bakre blad uppe (över fram) *15,54 *15,54 *14,93 7,79 7,65 4,38 4,68 2,69 3,61 2,05 Bakre blad nere (över bak) *15,54 *15,54 *15,56 9,05 *9,84 4,97 *7,24 3,07 *5,23 2,35 Bakre stödben nere (över bak) *15,54 *15,54 *15,56 11,53 *9,84 6,08 6,64 3,76 5,08 2,89 Främre stödben och bakre blad nere (över bak) *15,54 *15,54 *15,56 14,63 *9,84 7,57 *7,24 4,66 *5,23 3,60 Främre blad och bakre stödben nere (över bak) *15,54 *15,54 *15,56 15,28 *9,84 7,94 *7,24 4,88 *5,23 3,77 4 stödben nere (över bak) *15,54 *15,54 *15,56 *15,56 *9,84 9,09 *7,24 5,65 *5,23 4,36 Bakre blad uppe (över fram) *27,33 *27,33 15,46 7,73 7,26 4,05 4,61 2,61 Bakre blad nere (över bak) *27,33 *27,33 *16,12 8,99 *10,07 4,63 *6,34 2,99 Bakre stödben nere (över bak) *27,33 *27,33 *16,12 11,46 *10,07 5,73 *6,34 3,69 Främre stödben och bakre blad nere (över bak) *27,33 *27,33 *16,12 15,00 *10,07 7,19 *6,34 4,60 Främre blad och bakre stödben nere (över bak) *27,33 *27,33 *16,12 16,01 *10,07 7,56 *6,34 4,82 4 stödben nere (över bak) *27,33 *27,33 *16,12 *16,12 *10,07 8,88 *6,34 5,60 5,14 6,48 7,27 7,68 7,77 7,56 7,01 5,94 22

23 ZAXIS 190W TRIPPELBOM, 2,40 M STICKA, STANDARDCHASSI BRED SPÅRVIDD, KG MOTVIKT Kapacitet över fram och bak Tvärs undervagn 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m -1,5 m -3,0 m Bakre blad uppe (över fram) *4,85 *4,85 *4,17 *4,17 Bakre blad nere (över bak) *4,85 *4,85 *4,17 *4,17 Bakre stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 Främre stödben och bakre blad nere (över bak) *4,85 *4,85 *4,17 *4,17 Främre blad och bakre stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 4 stödben nere (över bak) *4,85 *4,85 *4,17 *4,17 Bakre blad uppe (över fram) *4,81 *4,81 *4,84 3,42 *3,70 2,94 Bakre blad nere (över bak) *4,81 *4,81 *4,84 3,88 *3,70 3,35 Bakre stödben nere (över bak) *4,81 *4,81 *4,84 4,45 *3,70 *3,70 Främre stödben och bakre blad nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 Främre blad och bakre stödben nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 4 stödben nere (över bak) *4,81 *4,81 *4,84 *4,84 *3,70 *3,70 Bakre blad uppe (över fram) *7,48 *7,48 *5,80 5,22 5,12 3,49 *3,57 2,38 Bakre blad nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 3,90 *3,57 2,72 Bakre stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 4,42 *3,57 3,15 Främre stödben och bakre blad nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 *5,13 *3,57 *3,57 Främre blad och bakre stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 *5,13 *3,57 *3,57 4 stödben nere (över bak) *7,48 *7,48 *5,80 *5,80 *5,13 *5,13 *3,57 *3,57 Bakre blad uppe (över fram) *9,13 8,98 *7,42 5,07 5,05 3,47 3,50 2,21 3,35 2,11 Bakre blad nere (över bak) *9,13 *9,13 *7,42 5,70 *5,81 3,87 *4,74 2,54 *3,63 2,42 Bakre stödben nere (över bak) *9,13 *9,13 *7,42 6,49 *5,81 4,37 *4,74 2,94 *3,63 2,81 Främre stödben och bakre blad nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 5,19 *4,74 3,62 *3,63 3,47 Främre blad och bakre stödben nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 5,33 *4,74 3,74 *3,63 3,58 4 stödben nere (över bak) *9,13 *9,13 *7,42 *7,42 *5,81 *5,81 *4,74 4,15 *3,63 *3,63 Bakre blad uppe (över fram) *11,21 8,88 7,52 5,02 5,05 3,35 3,43 2,15 3,22 2,00 Bakre blad nere (över bak) *11,21 10,20 *8,93 5,65 *6,54 3,81 *5,44 2,48 *3,86 2,31 Bakre stödben nere (över bak) *11,21 *11,21 *8,93 6,42 *6,54 4,37 4,71 2,88 *3,86 2,69 Främre stödben och bakre blad nere (över bak) *11,21 *11,21 *8,93 7,71 *6,54 5,19 *5,44 3,56 *3,86 3,34 Främre blad och bakre stödben nere (över bak) *11,21 *11,21 *8,93 7,94 *6,54 *5,32 5,24 3,67 *3,86 3,44 4 stödben nere (över bak) *11,21 *11,21 *8,93 8,75 *6,54 5,81 5,39 4,08 *3,86 3,84 Bakre blad uppe (över fram) *9,01 *9,01 *13,62 8,95 *7,60 4,96 4,96 3,15 3,34 2,06 3,29 2,03 Bakre blad nere (över bak) *9,01 *9,01 *13,62 10,36 *9,67 5,69 *7,03 3,60 *4,91 2,38 *4,32 2,35 Bakre stödben nere (över bak) *9,01 *9,01 *13,62 12,08 *9,67 6,51 6,65 4,16 4,62 2,79 *4,32 2,75 Främre stödben och bakre blad nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 7,79 *7,03 *5,12 *4,91 3,46 *4,32 3,42 Främre blad och bakre stödben nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 8,02 *7,03 5,28 *4,91 3,57 *4,32 3,53 4 stödben nere (över bak) *9,01 *9,01 *13,62 *13,62 *9,67 8,81 *7,03 5,86 *4,91 3,99 *4,32 3,94 Bakre blad uppe (över fram) *15,54 *15,54 15,01 8,59 7,71 4,76 4,72 2,93 3,64 2,24 Bakre blad nere (över bak) *15,54 *15,54 *15,56 10,17 *9,84 5,48 *7,24 3,38 *5,23 2,59 Bakre stödben nere (över bak) *15,54 *15,54 *15,56 12,25 *9,84 6,38 6,64 3,94 5,08 3,04 Främre stödben och bakre blad nere (över bak) *15,54 *15,54 *15,56 15,31 *9,84 7,96 *7,24 4,89 *5,23 3,78 Främre blad och bakre stödben nere (över bak) *15,54 *15,54 *15,56 *15,56 *9,84 8,24 *7,24 5,05 *5,23 3,90 4 stödben nere (över bak) *15,54 *15,54 *15,56 *15,56 *9,84 9,09 *7,24 5,65 *5,23 4,36 Bakre blad uppe (över fram) *27,33 *27,33 15,59 8,53 7,33 4,42 4,66 2,86 Bakre blad nere (över bak) *27,33 *27,33 *16,12 10,11 *10,07 5,13 *6,34 3,31 Bakre stödben nere (över bak) *27,33 *27,33 *16,12 12,18 *10,07 6,02 *6,34 3,87 Främre stödben och bakre blad nere (över bak) *27,33 *27,33 *16,12 16,06 *10,07 7,58 *6,34 4,83 Främre blad och bakre stödben nere (över bak) *27,33 *27,33 *16,12 *16,12 *10,07 7,85 *6,34 4,99 4 stödben nere (över bak) *27,33 *27,33 *16,12 *16,12 *10,07 8,88 *6,34 5,59 5,14 6,48 7,27 7,68 7,77 7,56 7,01 5,94 23

24 SPECIFIKATIONER ARBETSOMRÅDE MONOBOM meter TRIPPELBOM meter E E C C D D D' D' A' Marknivå A' Marknivå B B' F A B B' F A 2,5 m 2,5 m meter meter Enhet: mm ZAXIS 190W Monobom Trippelbom Sticklängd 2,26 m 2,71 m 2,26 m 2,40 m 2,71 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup (för 2,5 m nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

25 UTRUSTNING... Standardutrustning... Extrautrustning MOTOR FÖRARHYTT MONITOR UNDERREDE Dubbla luftfilter Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Kallstartsventil Luftfilter av torr typ med tömningsventil (med varningsfunktion för igentäppt luftfilter) Dammtätt inbyggt nät ECO/PWR-lägesstyrning Elektrisk bränslematningspump Snabbkoppling motorolja Glödstift Fläktskydd Bränslekylare Bränslefilter, huvudfilter Allväders ljuddämpad förarhytt av stål AM/FM-radio Askkopp Automatstyrd luftkonditionering Reglage för redskapshydraulik AUX-ingång och förvaring CRES V hytt (konstruktion förstärkt med mittpelare) Dryckeshållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Härdade, tonade fönsterglas (grönfärgade) Nödhammare Golvmatta Fotstöd Summer: överhettning, motoroljetryck, överbelastning Larm: överhettning, motor-varning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, arbetsläge, överbelastning etc Mätarvisning: Hastighetsmätare, varvräknare, trippmätare, vattentemperatur, arbetstimmar, klocka Övrig visning: arbetsläge, auto-tomgång, glödning, backkamera, arbetsomständigheter etc Driftinformation för arbetsredskap Val mellan 32 språk Främre lucka Främre blad + bakre stödben Främre stödben + bakre blad Främre stödben + bakre stödben Parkeringsbroms Bakre blad Bakre stödben Verktygslåda höger, undervagn Distansring, dubbelhjul Verktygslåda vänster, undervagn Däck med traktormönstring ( PR) Axel med bred spårvidd 4 förankringsöglor Fäste för gripskopa Bränslefilter, förfilter Högpresterande vattenavskiljare med varningsfunktion Ljudisolerat motorutrymme Partikelfilter Förrenare Kylare, oljekylare och laddluftkylare Kylarreservtank 50 A generator HYDRAULSYSTEM Auto power lyft Ventilbord med inbyggd tryckbegränsare Extra uttag ledigt på ventilbord Fullflödesfilter Fullflödesfilter typ finfilter med varningsfunktion Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Mjukstart/stopp ventil i servokretsen Styrfilter Sugfilter Svängdämpningsventil Variabel tryckbegränsare för redskap Redskapsläge Vindrutespolare Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta LED-belysning med instegsljus OPG takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind Regnskydd Bakre hylla Indragbart säkerhetsbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Stol: Luftdämpad stol med värmedyna Korta handledsstyrda spakar Solskydd (framruta) Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 4 vätskefyllda elastiska hyttinfästningar 12 V strömuttag 24 V cigarettändare LAMPOR Extraljus på bommen med skydd Extra lampor framtill på hyttens tak Extra lampor baktill på hyttens tak Bromsljus Positionsljus Varningsblinkers Nummerskyltsbelysning Rotella Blinkers Arbetslampor 2 strålkastare ÖVERDEL Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Nivåmätare hydraulolja Backkamera Backspegel (höger och vänster sida) Sidovykamera Svängbroms Skyddsplåt kg motvikt 93 Ah batterier GRÄVAGGREGAT Gjuten skoplänk A Centralt smörjsystem Tätningar mot smuts på alla skopbultar Flänsbult HN-bussning Förstärkt länk B Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk ytbehandling Svetsad skoplänk A med svetsad lyftkrok REDSKAP Dubbelpumpsflöde för redskap Rördragning sekundär slänthydraulik Extrapump (30 liter/min) Utrustning till standard rördragning Rördragning primär slänthydraulik Rördragning för gripskopa HSB-delar för hydraulhammare och sax Servoackumulator PTO-ventil ÖVRIGT Global e-service Låsbart tanklock Låsbara maskinluckor Inbyggd informationsterminal Halkskydd och ledstänger Verktygssats standard Stöldskyddssystem* Körriktningsmarkering på chassiramen Standard- och extrautrustningen kan variera beroende på land. Vänligen kontakta Delvator AB för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system minimerar bara risken för stöld. 25

26 26 MEMO

27 MEMO 27

28 Baserat på suverän teknisk kompetens har Hitachi Construction Machinery åtagit sig att tillhandahålla ledande lösningar och tjänster för att bidra som en pålitlig partner till verksamheter världen över. Hitachi Miljövision 2025 Hitachi-koncernen publicerade Environmental Vision 2025 för att begränsa de årliga koldioxidutsläppen. Koncernen har en global produktion för att reducera miljöpåverkan under hela livscykeln för alla produkter, och för att förverkliga ett varaktigt samhälle genom att angripa tre mål - att förebygga den globala uppvärmningen, återvinning av resurser och förbättring av ekosystem. Nya ZAXIS reducerar miljöpåverkan Hitachi skapar en grön väg för att minimera koldioxidutsläpp för att förhindra global uppvärmning enligt LCA*. Den nya ZAXIS är utrustad med en mängd tekniska funktioner, inklusive nya ECO-mode, och Isochronous Control. Hitachi har under lång tid varit inriktade på återvinning av komponenter som aluminiumdelar i kylare och oljekylare. Plastdetaljer är märkta för återvinning. *Livscykelanalys ISO Innan maskinen, inklusive satellitkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Dessa specifikationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör samt av kunden installerade och modifierade delar. Maskinen och dess komponenter kan visas med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV229EU Tryckt i Europa
