ZAXIS-6-serien HYDRAULISK GRÄVMASKIN

Transkript

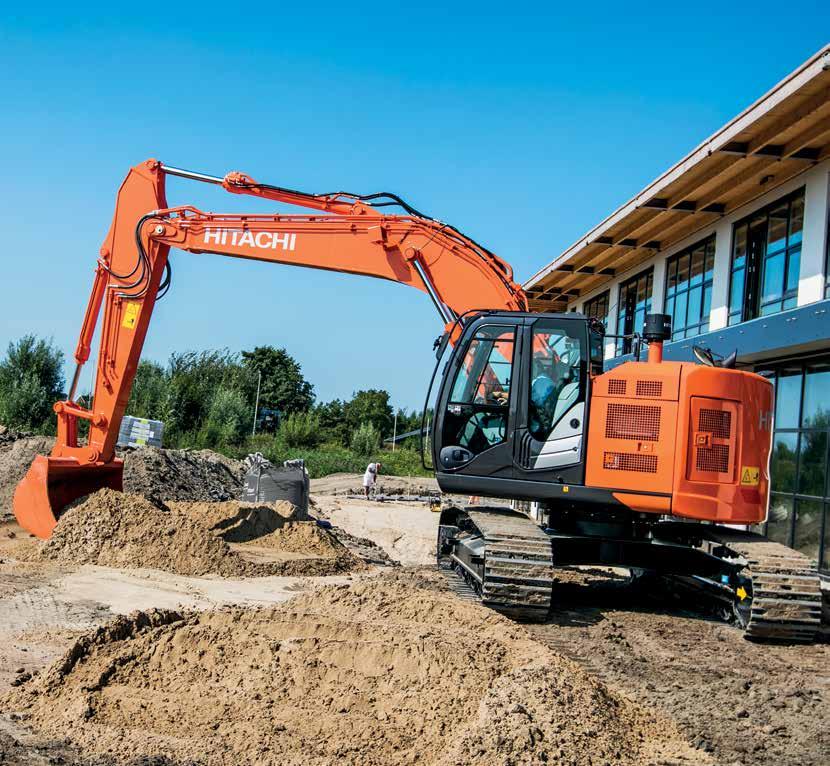

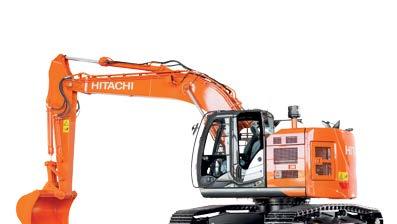

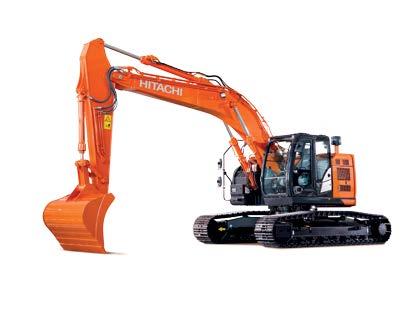

1 ZAXIS-6-serien HYDRAULISK GRÄVMASKIN Modell : ZX225USLC-6 Nominell motoreffekt : 128,4 kw (ISO14396) Tjänstevikt : kg Skopkapacitet, ISO rågad : 0,51 1,20 m³

2 ZX225USLC-6 ZX225USLC-6 UTAN KOMPROMISSER Zaxis-6 grävmaskiner är utrustade med unik och innovativ Hitachi-teknik som tillåter ZX225USLC-6 att leverera högsta prestanda utan att kompromissa med driftsekonomin. Med kompakta yttermått är den lämplig för arbete på trånga och begränsade arbetsytor men tack vare den rymliga förarhytten bibehålls den goda förarkomforten. Under flera årtionden har Hitachis rykte som marknadsledande inom kvalitet och driftssäkerhet byggs på genom att kontinuerligt leverera genomarbetade produkter något som är tydligt på ZX225USLC-6. Den finns tillgänglig i en mängd olika utföranden och passar för ett brett spektrum av branschlösningar, tack vare sin otroliga mångsidighet ETT DEMAND OBESTRITT PERFECTION RYKTE OM TILLFÖRLITLIGHET 8. ENGAGERAD I HÅLLBARHET 10. DEN ULTIMATA I MÅNGSIDIGHET 2

3 12. AV DEN HÖGSTA KVALITETEN 14. HÖJDEN AV TEKNIK 3

4 KRÄV PERFEKTION Optimal prestanda Maskinkommunikation med Global e-service webportal. Under utvecklingen av ZX225USLC-6 har Hitachis ingenjörer arbetat för att uppfylla kraven från den mest krävande marknaden, nämligen den europeiska. Denna modell med snäv svängradie har utvecklats till perfektion med hjälp av marknadsledande teknik för att ge en bästa produktivitet, speciellt vid arbete på trånga platser, till lägsta möjliga ägandekostnad. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Fantastiskt mångsidig Anpassad för advancerad utrustning som tiltrotator. Byggd för tillförlitlighet Tillförlitliga komponenter bidrar till att förhindra stillestånd. Ultimat livslängd Omkonstruerade undre rullar som minskar risken för skada. 4

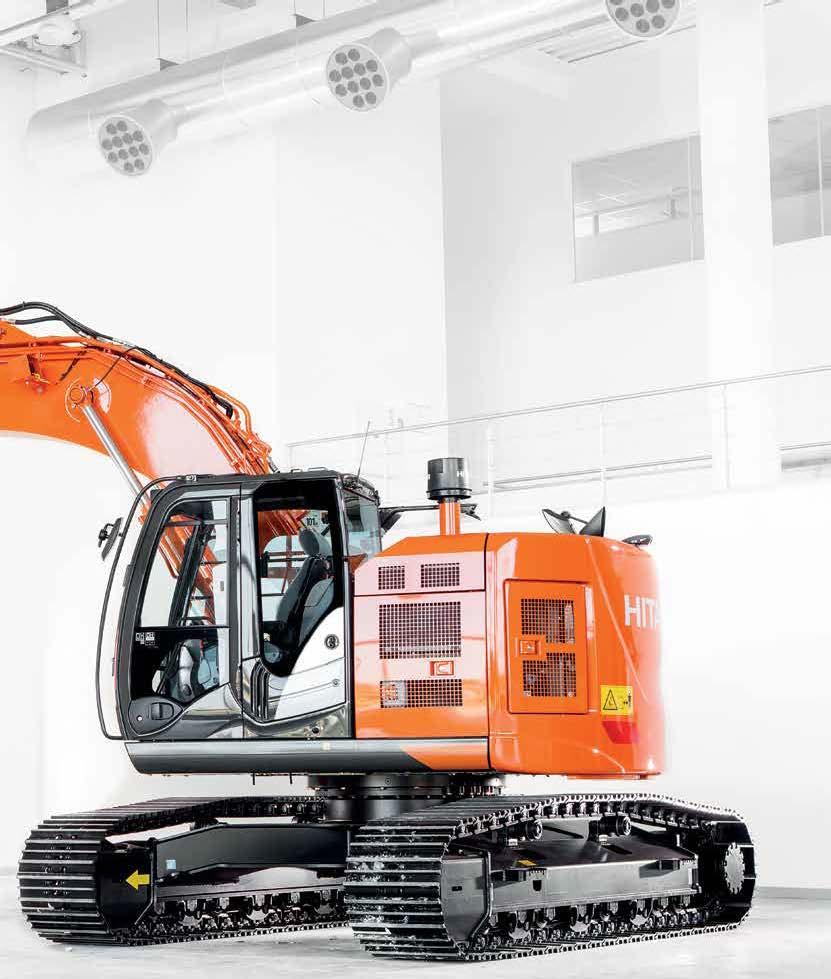

5 ZX225USLC-6 Ökade möjligheter Snäv svängradie (2 m) är perfekt på trånga platser. Låga utsläppsnivåer SCR-system reducerar NOx från avgaserna. Låg bränsleförbrukning 8 % bränslebesparing i ECO-läge (6 % i PWR-läge). Enkelt underhåll Bekvämt placerade komponenter för snabb inspektion. Ledande i effektivitet TRIAS II-system sänker förlusterna i hydraulsystemet ytterligare. Bevarar prestandan Högpresterande bränslesystem med bästa filtrering. 5

6 ZX225USLC-6 Hitachi-maskiner är tillförlitliga och lätta att underhålla Dan O Brien, VD, Skyland Drainage Contractors ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Hitachi Zaxis-6 grävmaskiner höjer ribban när det gäller tillförlitlighet eftersom de är utformade att arbeta sömlöst oavsett arbetsplats. Med en hög nivå av tillgänglighet och prestanda, utmärkt effektivitet och en rad enkla underhållsfunktioner bidrar ZX225USLC-6 till en bra avkastning på investeringen. Enkelt underhåll Flera komponenter inklusive filter, vattenavskiljare och ureatank är bekvämt placerade för att, vid behov, ge dig snabb och enkel åtkomst för dagliga kontroller och byten. Minskad risk för oljeläckage En ny hydraulslang med fläns har satts in på hydraulsystemets returledning. Detta ökar tillförlitligheten på systemet och minskar risken för oljeläckage. Användarvänligt bränslefilter Bränslehuvudfiltret av spinn-on typ skruvas på plats i ZX225USLC-6. Det gör det enklare att byta ut och säkerställer att smuts inte tränger in i bränslekretsen under underhållsarbeten. Effektivare kylning Expansionskärlet sitter placerat uppe på motorns kylsystem. Denna nya position innebär att luften kan evakueras fullständigt och förhindrar därför att motordelar överhettas. Komponenter med lång livslängd Kylsystemet på ZX225USLC-6 består av aluminiumkomponenter, inklusive vattenkylare, luftkondensor och bränslekylare. På detta sätt höjs korrosionsskyddet och maskinens hållbarhet. Bekvämt placerade inspektionspunkter. 6

7 Bränslehuvudfiltret är lätt att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

8 Omkonstruerade undre rullar som förhindrar att lera tränger in och orsakar skada. Förbättrad prestanda genom det nya bränslesystemet. 8

9 ZX225USLC-6 Hitachis grävmaskiner genomgår omfattande hållbarhetstester i extrema klimat vid Urahorotestanläggningen i Hokkaido, den nordligaste ön i Japan. ENGAGERAD I HÅLLBARHET Med mer än 40 års erfarenhet inom tillverkning av mekaniska och hydrauliska grävmaskiner har Hitachi fått ett marknadsledande rykte för sina tillförlitliga och hållbara entreprenadmaskiner. ZX225USLC-6 är inget undantag och har utvecklats och tillverkats för att kunna arbeta i de mest utmanande arbetsmiljöerna. Utformad för tuffa förhållande. Hållbar design De undre rullarna på ZX225USLC-6 har omkonstruerats för att förhindra att lera tränger in och orsakar skada på oljepackningen. Detta ökar maskinens hållbarhet under längre tid. Förbättrat bränslesystem En högpresterande vattenavskiljare för extra skydd mot fukt och ett bränslefilterhus med termostat sitter integrerat i förfiltret. En kraftigare elektrisk bränslepump med hög kapacitet levererar lämplig mängd bränsle till motorn för att erhålla bästa prestanda. Starkare motor Motorblocket och förbränningsrummet är tillverkat av kraftigare material och den reviderade formen på kolven är utvecklad för att erhålla renare avgaser. Dessa saker kommer att öka motorns tillförlitlighet ytterligare. Förhindra oljeläckage O-ringarna i ventilbordet och svängmotorn är tillverkade i fluorgummi. Detta mycket hållbara material står emot höga oljetemperaturer och stärker tillförlitlighet genom att förhindra oljeläckage. Starkt underrede Ett vridstyvt underrede som är uppbyggd på en X-ram tillåter maskinen att arbeta stabilt och säkert även under svåra markförhållanden. Utformad för enkel rengörning och underhåll vilket sparar värdefull tid. 9

10 ZX225USLC-6 Den klarar alla jobb på arbetsplatsen Jocke Björkman, operatör, Steffes Schakt DEN ULTIMATA I MÅNGSIDIGHET ZX225USLC-6 är en av de mest mångsidiga maskinerna hos Hitachi tack vare sin snäva svängradie och breda användningsområde klarar den av olika arbetsuppgifter och olika situationer. Utöver krävande arbetsmiljöer i infrastruktur, skog eller rivning klarar den också av finkänsliga uppgifter snabbt som normalt sett är avsedda för mindre maskiner. Större flexibilitet Redskapslägena tilt och tiltrotator är integrerade i redskapssystemet på ZX225USLC-6. Dessa och nio andra lägen kan registreras i monitorn för att underlätta korrekt användning av respektive redskap och därmed öka mångsidigheten och driftsäkerheten. Power boost Den beprövade funktionen power-boost har 10 % högre kapacitet än Zaxis-3-modellen. Detta ökar möjligheten för ZX225USLC-6 att leverera en förbättrad prestanda och lyftförmåga. Kompakt och kraftfull Den snäva svängradien på ZX225USLC-6 gör att den passar vid arbete på trånga platser vilket gör att den är lämplig för en mängd olika arbetsplatser som vanligtvis krävt maskiner i 21-tons storlek. Ett kompakt omfång kombineras med en kraftfull lyftförmåga och bra stabilitet. Bättre sikt En ny design på hyttgallret (tillval) ger bättre sikt genom färre och smalare ribbor - utan att skyddet blir svagare. Detta minimerar döda vinklar och förbättrar operatörens synfält. Möjligheter ZX225USLC-6 är utrustad med två slider för slänthydraulik. Detta förbättrar mångsidigheten genom att det möjliggör användning av redskap i behov av dubbla dubbelverkande fullflöden, eller förenklar och förbättrar användningen av trippelbom. Två ytterligare redskapslägen bidrar till ökad mångsidighet hos ZX225USLC-6. 10

11 Power boost ger 10% högre effekt. Minimala döda vinklar ökar synfältet. 11

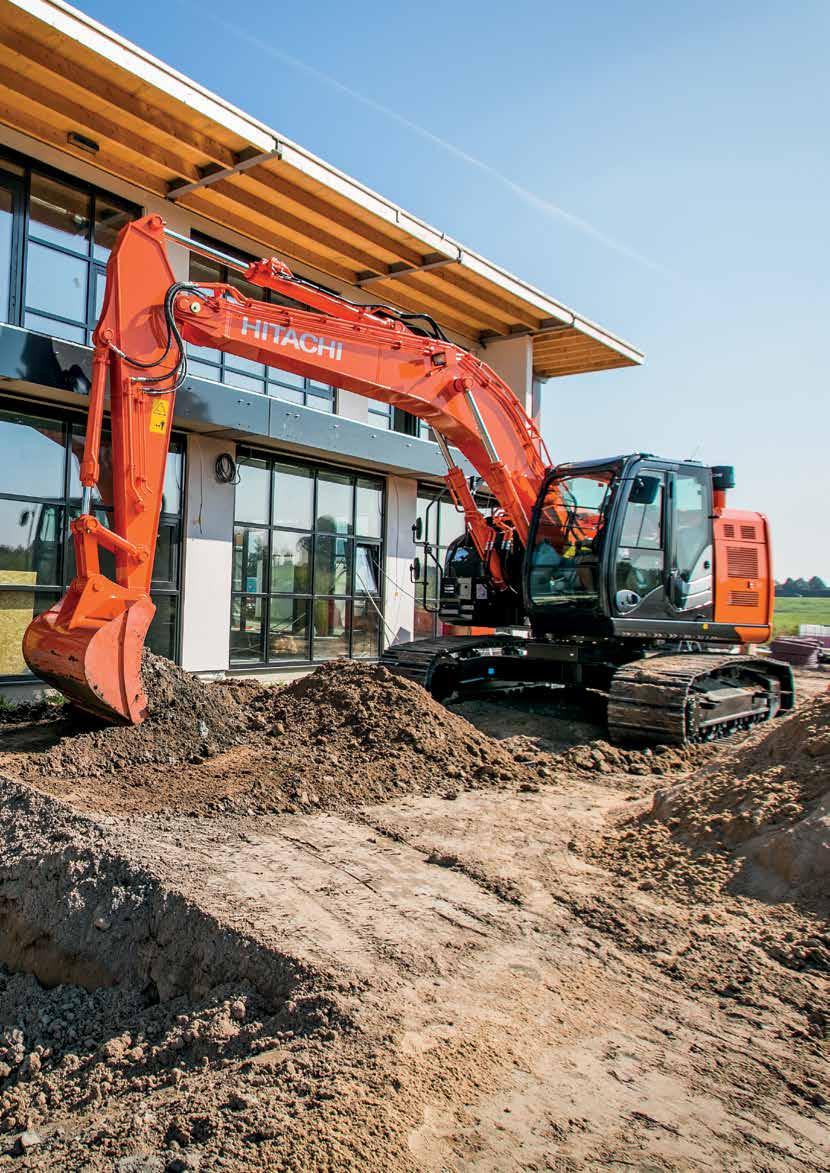

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgassystemet för att sänka avgasutsläppen. 12

13 ZX225USLC-6 Det finns fler än 100 kontrollpunkter på Hitachi Design Centres lista för att mäta kvaliteten på deras produkter, punkter som omfattar prestanda, tillförlitlighet och säkerhet. AV DEN HÖGSTA KVALITETEN Ägare av Zaxis-6 grävmaskiner påminns om maskinens kvalitet när man kliver in i förarhytten och vrider om nyckeln. Material av högsta kvalitet har använts genomgående i ZX225USLC-6 och dess prestanda, tillförlitlighet och säkerhet är bevis på en ständig strävan efter kvalitet på Hitachis Tsuchiura Works-fabrik. Ergonomiska reglage bidrar till den bekväma arbetsplatsen. Fantastisk kombination av kyleffekt och ljudisolering I överdelen sitter ett högkvalitativt tätningsmaterial kring kylpaketet som inte bryts ner av värmen och som även agerar som ljudisolering. Detta säkerställer att de goda egenskaperna på akustik och kylning på ZX225USLC-6 bibehålls under mycket lång tid. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en enastående beständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Minskade utsläpp Hitachi har utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in karbamid i avgaserna för att reducera NOx i avgaserna. Denna spjutspetsteknik bidrar inte bara till en bättre miljö utan uppfyller även Steg IV I EU:s emissionskrav. Högklassig komfort Ett fullt justerbart säte, rymlig förarhytt, användarvänliga reglage, låg ljudnivå och en avancerad musikanläggning bidrar alla till den ultimata arbetsmiljön. Säkerhet på arbetsplatsen ZX225USLC-6 har utrustats med en högklassig Roll-over Protective Structure (ROPS) CRES V förarhytt (konstruktion förstärkt med mittpelare). Den trycksatta förarhytten är utformad för att skydda föraren i händelse av olycka men även från att skadliga partiklar och damm från arbetsplatsens inte tränger in. 13

14 ZX225USLC-6 Hitachi är den enda tillverkaren som innehar en tillräckligt hög expertis när det kommer till framtagning av [TRIAS] hydraulsystem Burkhard Janssen, General Manager Product Management & Engineering, Hitachi Construction Machinery (Europe) NV HÖJDEN AV TEKNIK Zaxis-6 grävmaskiner består av unik Hitachi-teknik för att möta de ständigt föränderliga behoven från kunder inom anläggningsindustrin. ZX225USLC-6 har tillverkats med flera funktioner för att hjälpa till att maximera effektiviteten, förbättra operatörens erfarenhet och förbättra dess totala prestanda. Sänker bränsleförbrukning och därmed kostnader Hydrauliska effektförluster reduceras genom TRIAS II-tekniken. Systemet reducerar den mängd överflödig hydraulolja som vanligtvis returneras till hydraultanken, reduceringen sker genom ny reglering av hydraulpumparna med hänsyn till ventilbordet. Detta bidrar till att sänka bränsleförbrukningen med 8% i ECO-läge med bibehållen produktivitet. Användarvänlig funktion En stor bildskärm på sju tum kan visa teknisk information av många olika slag. Skärmen kan ställas in för upp till 32 språk vilket gör att alla operatörer snabbt kan kontrollera maskinens status och inställningar. Maskinkommunikation Med Global e-service kan ägare kan ha uppsikt över sin maskinpark på distans via Owner s Site (ständig åtkomst dygnet runt, varje dag) och ConSite (en automatisk månadsrapport). Detta hjälper till att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. Lägre utsläpp Avgassystemets efterbehandlingsenhet består av en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare. Denna avancerade teknik bidrar till att sänka utsläppen och samtidigt sänka ljudnivåerna. Avancerad ljudanläggning AM/FM-radion är integrerad i monitorn och hanteras via enkla och tillgängliga reglage i panelen, ett AUX-uttag för externa ljudenheter är kopplat till ljudsystemet. Detta påkostade val av underhållning bidrar till en njutningsbar och produktiv arbetsmiljö 14

15 8% lägre bränsleförbrukning i ECO-läge med TRIAS II. Skärmen visar maskinstatus och inställningar. SCR-system reducerar emissioner och ljudnivåer. 15

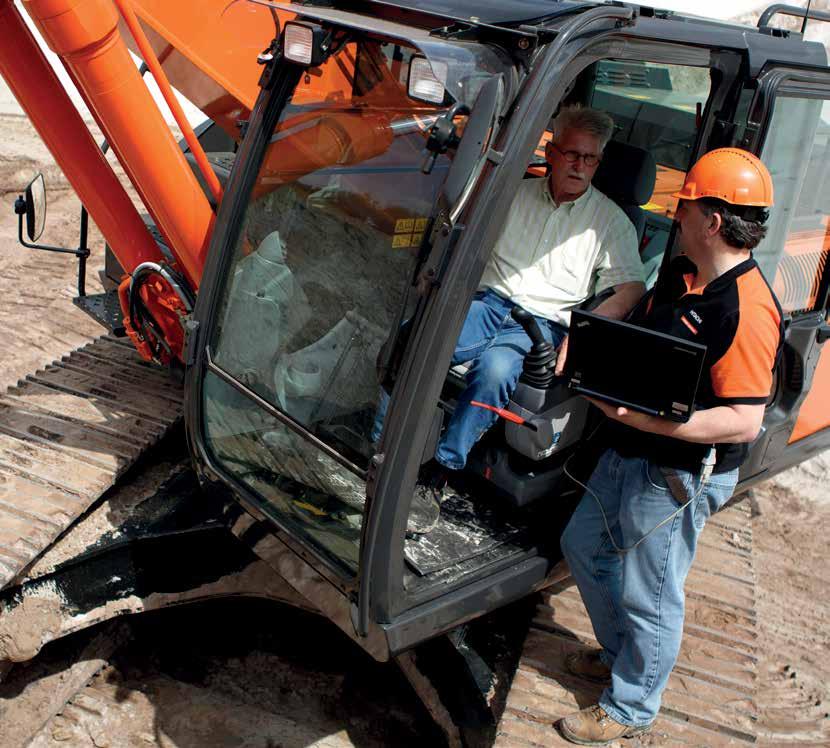

16 ZX225USLC-6 Den verkliga totalkostnaden kommer att gynna din verksamhet Peter Kögel, Member of the Management Board, Kögel Bau GmbH & Co. KG SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner s Site, och den viktiga information som krävs för att hålla dig uppdaterad. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna hos varje maskin visas tydligt för att underlätta planering. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Detta innefattar: drifttid per dag samt bränsleförbrukning; statistik över driftsläge, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO2 -utsläpp. Teknisk support Varje servicetekniker genomgår en fullständig teknisk utbildning. Dessa utbildningar ger servicetekniker tillgång till den tekniska kunskap som finns inom Hitachi och dess konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. Utökad garanti och serviceavtal Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på grund av arbetsförhållanden eller för att minimera reparationskostnader erbjuder 16

17 Global e-service Teknisk support Hitachi reservdelar Hitachi alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande serviceavtal. Dessa kan hjälpa till att optimera prestandan på varje maskin, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Hitachi tillhandahåller ett stort reservdelslager med en hög tillgänglighet av reservdelar som levereras från det m 2 stora HCME European Parts Depot i Holland. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

18 EH tipptruckar EX grävmaskiner ZW hjullastare 18

19 Hitachi Construction Machinery Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President BYGG EN BÄTTRE FRAMTID Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... Isuzu AR-4HK1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Avgasrening... DOC- och SCR-system Antal cylindrar... 4 Nominell effekt ISO ,4 kw vid min -1 ISO 9249, netto kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 5,193 liter Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 126 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 3 variabla axialkolvpumpar Maximalt 2 X 212 liter/min hydrauloljeflöde... 1 x 189 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde... 33,6 liter/min Hydraulmotorer Transport... Sväng... 2 variabla axialkolvmotorer 1 axialkolvmotor ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 11,8 min -1 Svängmoment knm Förarhytt Oberoende, rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Band Underrede av traktortyp. Svetsad bandram av utvalda material. Bandram svetsad mot bandramen. Smorda bandrullar, löphjul och drivkrans med flytande tätningar. Trekams bandplattor gjorda av induktionshärdad valsad legering. Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandspännare med stötdämpande rekylfjäder. Antal rullar och band på varje sida Överrullar... 2 Underrullar... 8 Bandplattor Urspårningsskydd... 3 Tryckbegränsningsventiler Hydraulsystem... 34,3 MPa Svängkrets... 32,4 MPa Transportkrets... 35,5 Mpa Servokrets... 3,9 MPa Power boost... 38,0 MPa Drivmotor Varje band drivs av en axialkolvmotor med två hastigheter. Parkeringsbromsen av skivtyp ansätts av fjäderkraft och lossas hydrauliskt. Automatiskt växelsystem: Hög-Låg. Transporthastighet... Hög: 0 till 5,5 km/h Låg: 0 till 3,5 km/h Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom mm 85 mm Sticka mm 95 mm Skopa mm 80 mm Vridning * mm 100 mm Maximal dragkraft... Stigningsförmåga... LJUDNIVÅ 203 kn 70 % (35 grader) kontinuerligt * : För trippelbom Ljudnivå i förarhytt enligt ISO LpA 71 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 101 db(a) VOLYMUPPGIFTER Bränsletank...380,0 liter Motorns kylvätska...28,0 liter Motorolja... 23,0 liter Svängenhet... 6,2 liter Drivmotor (var sida)... 6,8 liter Hydraulsystem ,0 liter Hydrauloljetank ,0 liter DEF/AdBlue -tank... 16,0 liter 20

21 VIKTER OCH MARKTRYCK Tjänstevikt och marktryck ZAXIS 225USLC ZAXIS 225USLC med blad (tillval) Bomtyp Monobom 2-delad Monobom 2-delad Plattyp Plattbredd Sticklängd kg kpa kg kpa kg kpa kg kpa 2,03 m mm 2,42 m ,91 m ,03 m mm 2,42 m Trekams bandplatta 2,91 m ,03 m mm 2,42 m ,91 m ,03 m mm 2,42 m ,91 m Inklusive 0,80 m 3 (ISO rågad), skopvikt (660 kg) och motvikt (). Basmaskinvikt och total bredd Exklusive djupgrävningsaggregat, bränsle, hydraulolja och kylvätska m.m. Inklusive motvikt. Komponentvikt Monobom (med stickcylinder och bomcylinder) Vikt kg ZAXIS 225USLC ZAXIS 225USLC med blad (tillval) Plattbredd Vikt Total bredd Vikt Total bredd 600 mm kg mm kg mm 700 mm kg mm kg mm Trippelbom (med stickcylinder och bomcylinder) kg 2,03 m sticka (med skopcylinder) 890 kg 2,42 m sticka (med skopcylinder) 960 kg 2,91 m sticka (med skopcylinder) kg Skopa 0,80 m³ 660 kg 800 mm kg mm kg mm 900 mm kg mm kg mm SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 225USLC Sticklängd 2,03 m 2,42 m 2,91 m Skopans brytkraft* ISO Skopans brytkraft* SAE: PCSA 158 kn 141 kn Stickans rivkraft* ISO 152 kn 140 kn 114 kn Stickans rivkraft* SAE: PCSA 144 kn 133 kn 110 kn * Vid Power boost 21

22 SPECIFIKATIONER ARBETSOMRÅDEN: MONOBOM meter E C D D Marknivå B B F A A 2,03 m 2,42 m 2,91m 2,5 m meter Enhet: mm ZAXIS 225USLC Monobom Sticklängd 2,03 m 2,42 m 2,91 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 22

23 ARBETSOMRÅDEN: TRIPPELBOM meter E C D D Marknivå B B F A A 2,03 m 2,42 m 2,91 m 2,5 m meter Enhet: mm ZAXIS 225USLC Trippelbom Sticklängd 2,03 m 2,42 m 2,91 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 23

24 SPECIFIKATIONER MÅTT MONOBOM K M E D/D F F F G I N C L H A J B TRIPPELBOM BLAD (TILLVAL) Enhet: mm grader degree M N Enhet: mm ZAXIS 225USLC A Avstånd mellan driv- och ledarhjul B Underredets längd * C Frigångshöjd under motvikt 980 D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd F Ledstångens totala höjd F Ledstångens totala höjd (på hytten) * G Min. markfrigång 450 H Spårvidd I G 600 Bandplattans bredd J Underredets bredd K Total bredd * L Bandhöjd med trekams bandplattor 920 MONOBOM M Total längd Med sticka 2,03 m Med sticka 2,42 m Med sticka 2,91 m N Bommens totalhöjd Med sticka 2,03 m Med sticka 2,42 m Med sticka 2,91 m TRIPPELBOM M Total längd Med sticka 2,03 m Med sticka 2,42 m Med sticka 2,91 m N Bommens totalhöjd Med sticka 2,03 m Med sticka 2,42 m Med sticka 2,91 m * Exklusive bandplattans kam 24 G: Trekams bandplatta

25 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter. ZAXIS 225USLC MONOBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet : kg Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd Villkor höjd m meter Bom 5,68 m 7,5 *6 570 *6 570 * ,61 Sticka 2,03 m 6,0 *7 940 *7 940 *7 010 *7 010 * * ,82 4,5 * * ,53 3,0 * ,89 1, ,93 0 (Marknivå) * ,67-1,5 *7 990 *7 990 * ,08-3,0 * * * * * ,05 Bom 5,68 m 7,5 *5 950 *5 950 * ,89 Sticka 2,42 m 6,0 *6 450 *6 450 * * ,05 4,5 * * ,74 3,0 * * ,09 1,5 * ,13 0 (Marknivå) * ,88-1,5 *9 920 *9 920 * ,31-3,0 * * * * * ,31-4,5 *5 690 *5 690 *5 480 * ,61 Bom 5,68 m 7,5 *5 190 *5 190 *5 320 *5 320 *4 260 * ,57 Sticka 2,91 m 6,0 *5 730 *5 730 * * * ,62 4,5 *9 980 *9 980 *7 210 *7 210 * * * ,26 3,0 * * * ,58 1,5 * * ,63 0 (Marknivå) *4 510 *4 510 * ,39-1,5 *5 900 *5 900 *8 960 *8 960 * ,86-3,0 * * * * * * ,94-4,5 *9 800 *9 800 * * ,46 ZAXIS 225USLC BLAD (OVANFÖR MARKNIVÅ) MONOBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd Villkor höjd m meter Bom 5,68 m 7,5 *6 570 *6 570 * ,61 Sticka 2,03 m 6,0 *7 940 *7 940 *7 010 *7 010 * * ,82 4,5 * * ,53 3,0 * ,89 1, ,93 0 (Marknivå) * ,67-1,5 *7 990 *7 990 * ,08-3,0 * * * * * ,05 Bom 5,68 m 7,5 *5 950 *5 950 * ,89 Sticka 2,42 m 6,0 *6 450 *6 450 * * ,05 4,5 *7 960 *7 960 * ,74 3,0 * * ,09 1,5 * ,13 0 (Marknivå) * ,88-1,5 *9 920 *9 920 * ,31-3,0 * * * * * ,31-4,5 *5 690 *5 690 *5 480 * ,61 Bom 5,68 m 7,5 *5 190 *5 190 *5 320 *5 320 *4 260 * ,57 Sticka 2,91 m 6,0 *5 730 *5 730 *5 410 *5 410 * * ,62 4,5 *9 980 *9 980 *7 210 *7 210 * * * ,26 3,0 * * * ,58 1,5 * * ,63 0 (Marknivå) *4 510 *4 510 * ,39-1,5 *5 900 *5 900 *8 960 *8 960 * ,86-3,0 * * * * * * * ,94-4,5 *9 800 *9 800 *7 200 *7 200 *5 540 * ,46 25

26 LYFTKAPACITET ZAXIS 225USLC (BLAD I MARKNIVÅ) MONOBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Villkor Bom 5,68 m Sticka 2,03 m Bom 5,68 m Sticka 2,42 m Bom 5,68 m Sticka 2,91 m Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd höjd m meter 7,5 *6 570 *6 570 * ,61 6,0 *7 940 *7 940 *7 010 *7 010 * * ,82 4,5 * * * * ,53 3,0 * * * ,89 1,5 * * * ,93 0 (Marknivå) * * * * ,67-1,5 *7 990 *7 990 * * * ,08-3,0 * * * * * ,05 7,5 *5 950 *5 950 * ,89 6,0 *6 450 *6 450 * * ,05 4,5 *7 960 *7 960 * * * ,74 3,0 * * * * ,09 1,5 * * * * ,13 0 (Marknivå) * * * * ,88-1,5 *9 920 *9 920 * * * ,31-3,0 * * * * * ,31-4,5 *5 690 *5 690 *5 480 * ,61 7,5 *5 190 *5 190 *5 320 *5 320 *4 260 * ,57 6,0 *5 730 *5 730 *5 410 *5 410 * * ,62 4,5 *9 980 *9 980 *7 210 *7 210 * * * ,26 3,0 * * * * ,58 1,5 * * * * ,63 0 (Marknivå) *4 510 *4 510 * * * * ,39-1,5 *5 900 *5 900 *8 960 *8 960 * * * * ,86-3,0 * * * * * * * ,94-4,5 *9 800 *9 800 *7 200 *7 200 *5 540 * ,46 ZAXIS 225USLC TRIPPELBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd Villkor höjd m meter Trippelbom 9,0 * * * * ,28 Sticka 2,03 m 7,5 *7 500 *7 500 * ,58 6,0 *8 170 *8 170 *7 710 *7 710 * * ,80 4,5 * * * * * * ,51 3,0 * * * * * ,86 1,5 * * * ,91 0 (Marknivå) * * * * * ,65-1,5 * * * * * ,06-3,0 * * * * * ,71 Trippelbom 9,0 *9 270 *9 270 *8 180 * ,81 Sticka 2,42 m 7,5 *7 030 *7 030 * ,89 6,0 *7 120 *7 120 *7 270 *7 270 * * ,06 4,5 * * * * * * ,74 3,0 * * * * * * ,09 1,5 * * * ,13 0 (Marknivå) * * * * * ,88-1,5 * * * * * ,31-3,0 * * * * * * ,23 Trippelbom 9,0 *5 900 *5 900 *5 200 * ,82 Sticka 2,91 m 7,5 *6 050 *6 050 * *4 350 * ,57 6,0 *6 320 *6 320 * * * ,63 4,5 * * *7 780 *7 780 * * * ,27 3,0 * * * * * * * * ,59 1,5 * * *7 620 * * ,63 0 (Marknivå) * * * * * ,40-1,5 * * * * * ,86-3,0 * * * * * * ,95-4,5 * * *7 800 * ,05 26

27 ZAXIS 225USLC BLAD (OVANFÖR MARKNIVÅ) TRIPPELBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Villkor Trippelbom Sticka 2,03 m Trippelbom Sticka 2,42 m Trippelbom Sticka 2,91 m Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd höjd m meter 9,0 * * * * ,28 7,5 *7 500 *7 500 * ,58 6,0 *8 170 *8 170 *7 710 *7 710 * * ,80 4,5 * * * * * * ,51 3,0 * * * * * ,86 1,5 * * * ,91 0 (Marknivå) * * * * ,65-1,5 * * * * * ,06-3,0 * * * * *5 250 * ,71 9,0 *9 270 *9 270 *8 180 * ,81 7,5 *7 030 *7 030 *5 700 * ,89 6,0 *7 120 *7 120 *7 270 *7 270 * * ,06 4,5 * * *8 500 *8 480 * * * ,74 3,0 * * * * * * ,09 1,5 * * * * ,13 0 (Marknivå) * * * * * ,88-1,5 * * * * * ,31-3,0 * * * * * * ,23 9,0 *5 900 *5 900 *5 200 * ,82 7,5 *6 050 *6 050 *5 390 *5 390 *4 350 * ,57 6,0 *6 320 *6 320 *5 550 *5 550 * * ,63 4,5 * * *7 780 *7 780 * * * ,27 3,0 * * * * * *8 340 * * * ,59 1,5 * * * * ,63 0 (Marknivå) * * * * * ,40-1,5 * * * * * ,86-3,0 * * * * * * ,95-4,5 * * *7 800 * ,05 ZAXIS 225USLC BLAD (I MARKNIVÅ) TRIPPELBOM Kapacitet över fram Tvärs larv eller 360 grader Enhet: kg Lastpunktens 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Räckvidd Vid max. räckvidd Villkor höjd m meter Trippelbom 9,0 * * * * ,28 Sticka 2,03 m 7,5 *7 500 *7 500 * ,58 6,0 *8 170 *8 170 *7 710 *7 710 * * ,80 4,5 * * * * * * ,51 3,0 * * * * * * ,86 1,5 * * * * * ,91 0 (Marknivå) * * * * * * * ,65-1,5 * * * * * * ,06-3,0 * * * * *5 250 * ,71 Trippelbom 9,0 *9 270 *9 270 *8 180 * ,81 Sticka 2,42 m 7,5 *7 030 *7 030 *5 700 * ,89 6,0 *7 120 *7 120 *7 270 *7 270 * * ,06 4,5 * * *8 500 *8 480 * * * ,74 3,0 * * * * * * ,09 1,5 * * * * * * ,13 0 (Marknivå) * * * * * * * ,88-1,5 * * * * * * ,31-3,0 * * * * * * ,23 Trippelbom 9,0 *5 900 *5 900 *5 200 * ,82 Sticka 2,91 m 7,5 *6 050 *6 050 *5 390 *5 390 *4 350 * ,57 6,0 *6 320 *6 320 *5 550 *5 550 * * ,63 4,5 * * *7 780 *7 780 * * * ,27 3,0 * * * * * *8 340 * * * ,59 1,5 * * * * * * ,63 0 (Marknivå) * * * * * * * ,40-1,5 * * * * * * * ,86-3,0 * * * * * * ,95-4,5 * * *7 800 * ,05 27

28 UTRUSTNING : Standardutrustning : Extrautrustning MOTOR Avgasrening Dubbla luftrenarfilter Generator 50 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Bränslefilterhus med termostat DEF/AdBlue /Urea-tank inloppsfilter och påfyllningsförlängare DEF/AdBlue /Urea-tank med ISO-magnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Skyddsnät kylarpaket ECO/PWR-effektläge Elektrisk matarpump Snabbkoppling motorolja Expansionstank Fläktskydd Bränslekylare Bränsleförfilter med vattenavskiljare Ljudisolerat motorutrymme Underhållsfri förrenare Kylare, oljekylare och laddluftkylare HYDRAULSYSTEM Auto power lyft Ventilbord med tryckbegränsare Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Sugfilter Svängdämpningsventil Två extra uttag ledigt på ventilbord Variabel tryckbegränsare för hammare och sax Redskapsläge FÖRARHYTT Ljudisolerad förarhytt med hög komfort AM/FM-radio Askkopp Automatstyrd luftkonditionering Reglage för slänthydraulik AUX-ingång och förvaring 24 V cigarettändare CRES V hytt (konstruktion förstärkt med mittpelare) Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Golvmatta Fotstöd Vindrutespolare Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta Förarhytt med OPG frontskydd monterat enligt Nivå II (ISO10262) Förarhytt med OPG frontskydd monterat enligt Nivå I (ISO10262) Förarhytt med OPG toppskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Regnskydd Rullbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Stol: luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 4 vätskefyllda elastiska hyttinfästningar FLERFUNKTIONS- MONITOR Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCR-system Mätarvisning: vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, DEF/AdBlue /Urea-förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING Extra arbetsbelysning på bom med skydd Extra arbetsbelysning på hytt, fram Extra arbetsbelysning på hytt, bak Rotella 2 arbetsbelysningar ÖVERDEL Batterier 2 x 126 Ah Elektrisk och manuell batterifrånskiljare Handräcken på hyttens ovandel 420 kg (sekundär) Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Nivåmätare hydraulolja Låsbart tanklock Låsbara maskinluckor Plattformsräcke Backkamera Backspegel (höger och vänster sida) Sidovykamera Svängbroms Undre skyddsplåt UNDERREDE Påbultade drivhjul Blad Förstärkta kedjelänkar med bulttätningar Band: 600 mm trekams Centrumplåt Körriktningsmarkering på bandramen Drivmotorskydd Parkeringsbroms Övre och undre rullar 3 urspårningsskydd (på varje sida) och hydraulisk bandspännare 4 förankringskrokar Låsbar verktygslåda GRÄVAGGREGAT Gjuten skoplänk A Framdragna smörjpunkter Smutstätning på alla skoptappar Flänsbult HN-bussning Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk sprutning Svetsad skoplänk A Svetsad skoplänk A med svetsad lyftkrok REDSKAP Dubbelpumpsflöde för redskap Kugghjulspump, sekundärslänthydraulik (30 liter/min) Rördragning, sekundärslänthydraulik Primär slänthydraulik Rördragning, primär slänthydraulik Hydraulkomponenter för hammare och sax Servoackumulator ÖVRIGT Global e-service Informationsdator Verktygssats standard Standard- och extrautrustning varierar beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. 28

29 MEMO 29

30 30 MEMO

31 MEMO 31

32 Innan maskinen, inklusive maskinkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Dessa specifikationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV364EU Tryckt i Europa
