1 Huddinge Kommun Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Skogås Uppdragsnr: Version:

2 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Uppdragsgivare: Uppdragsgivarens kontaktperson: Konsult: Uppdragsledare: Teknikansvarig: Handläggare: Granskare: Huddinge Kommun Jonas Gran Norconsult AB, Hantverkargatan 5, Stockholm Magnus Jansson Magnus Jansson Daniel Wahl Edman Kristina Reeves Handling för externgranskning Daniel Wahl Edman Kristina Reeves Magnus Jansson Handling för interngranskning Daniel Wahl Edman Kristina Reeves Version Datum Beskrivning Upprättat Granskat Godkänt Detta dokument är framtaget av Norconsult AB som del av det uppdrag dokumentet gäller. Upphovsrätten tillhör Norconsult. Beställaren har, om inte annat avtalats, endast rätt att använda och kopiera redovisat uppdragsresultat för uppdragets avsedda ändamål Översiktlig Miljöteknisk Markundersökning (20)

3 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Sammanfattning Norconsult AB (Norconsult) har fått i uppdrag av Huddinge kommun att genomföra en översiktlig miljöteknisk markundersökning med en översiktlig riskbedömning vid Sjötorpsparken i södra delen av Skogås. Undersökningsområdet är cirka 4400m 2 stort och markanvändningen utgörs idag av en grusad bollplan samt grönyta i norr och delvis asfalterad, delvis grusad yta i söder. På den grusade ytan i söder har det tidigare stått ett numera nedbrunnet omklädningsrum. I ett planförslag planerar kommunen att riva bollplanen och asfalten för att anlägga lekpark och aktivitetsytor. Syftet med undersökningen var att översiktligt undersöka föroreningssituationen i mark och utföra en översiktlig riskbedömning samt ge rekommendationer inför den planerade markanvändningen. Jordprovtagning omfattade skruvborrprovtagning med borrbandvagn i åtta provpunkter runt om och i området för bollplanen. Det är endast vid en provpunkt som uppmätta halter avseende petroleumkolväten (alifater >C16-C35 och aromater >C10-C16) samt PAH överstiger riktvärden för KM. Föroreningsnivåerna vid denna provpunkt utgör risk för människors hälsa och miljö om den ovanliggande asfalten rivs upp, eftersom föroreningarna påvisades i ett ytligt jordprov ned till 0,2 m under asfalten. I övriga provpunkter påvisades inga halter som kan ge upphov till risker för människor eller miljö. Alifater >C16-C35 påvisades även i halter strax under riktvärdet för KM i samma provpunkt fast vid provtagningsnivån 1,0 1,5 m under asfalten. Inga analyser utfördes på jordprov mellan dessa provtagningsnivåer och det kan därmed förekomma föroreningar där emellan. Påvisade föroreningar kan potentiellt medföra hälsorisker eller miljörisker och en anmälan till miljötillsynsmyndigheten måste därför i enlighet med Miljöbalken (10 kap 11 ) upprättas oavsett om området tidigare ansetts vara förorenat. Inför kommunens planerade markanvändning finns behov av riskreduktion. Påvisade föroreningar behöver avgränsas genom kompletterande provtagning av jord runt den provpunkt där föroreningar påvisades. Installation och provtagning av grundvatten rekommenderas för att bedöma eventuell föroreningsspridning. Schakt av förorenad jord är anmälningspliktig verksamhet och en anmälan om avhjälpandeåtgärd måste upprättas och godkännas av miljötillsynsmyndigheten innan markarbeten kan påbörjas (20)

4 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Innehåll Inledning 6 Uppdrag och syfte 6 Bakgrund 6 Områdesbeskrivning 8 Geologi och hydrogeologi 9 Skyddsvärd natur 10 Tidigare undersökningar och potentiella föroreningar 10 Riktvärden 11 Metod 12 Provtagningsplan 12 Fältundersökning 12 Laboratorieanalyser 12 Resultat 13 Fältobservationer 13 Analysresultat 14 Översiktlig riskbedömning 15 Allmänt 15 Övergripande åtgärdsmål 15 Föroreningssituation 15 Skyddsobjekt 16 Spridning 16 Exponering 16 Identifierade kunskapsluckor 17 Samlad riskbedömning 17 Slutsats 18 Rekommendationer 19 Referenser (20)

5 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Bilagor: Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Utförd borrplan Fältprotokoll jord Analyssammanställning jord Laboratoriets analysrapporter (20)

6 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Inledning Uppdrag och syfte Norconsult AB (Norconsult) har fått i uppdrag av Huddinge kommun att utföra en översiktlig miljöteknisk markundersökning (ÖMTMU) med översiktlig riskbedömning inom en del av detaljplaneområdet för Låset 1 m.fl. i Skogås, Huddinge kommun. Uppdraget baserades på en uppdragsförfrågan daterad Föreliggande rapport ska användas som underlag inför kommunens arbete med detaljplanen för Låset 1 m.fl. där detaljplanens syfte är att möjliggöra centrumnära förtätning med bostäder, förskola och park. Uppdraget syftade till att översiktligt utreda föroreningssituationen i mark samt om det föreligger miljöoch/eller hälsorisker med planerad markanvändning som fortsätts vara planlagd som park, men med möjlighet för lekpark. Uppdraget omfattar provtagning av jord samt riskbedömning mot den planerade markanvändningen. Bakgrund Undersökningsområdet ligger strax söder om Skogås centrum och Österleden i Huddinge kommun, se figur 1. Undersökningsområdet utgör en del av detaljplaneområdet för Låset 1 m.fl. som kommunen just nu arbetar fram (Huddinge kommun, 2017a). I kommunens gällande detaljplan för undersökningsområdet är markanvändningen anvisad som parkmark och syftet med den nya detaljplanen är att parken ska rustas upp (Huddinge kommun, 2017b). Inget beslut har tagits för utformningen av parkområdet, men ett arkitektföretag har tagit fram förslag på hur området skulle kunna se ut i framtiden, se figur 2. Figur 1. Översiktskarta över en del av Huddinge kommun. Undersökningsområdet är markerat med blått och ligger strax söder om Skogås centrum. Kartunderlag från Huddinge kommunkarta (hämtad ) (20)

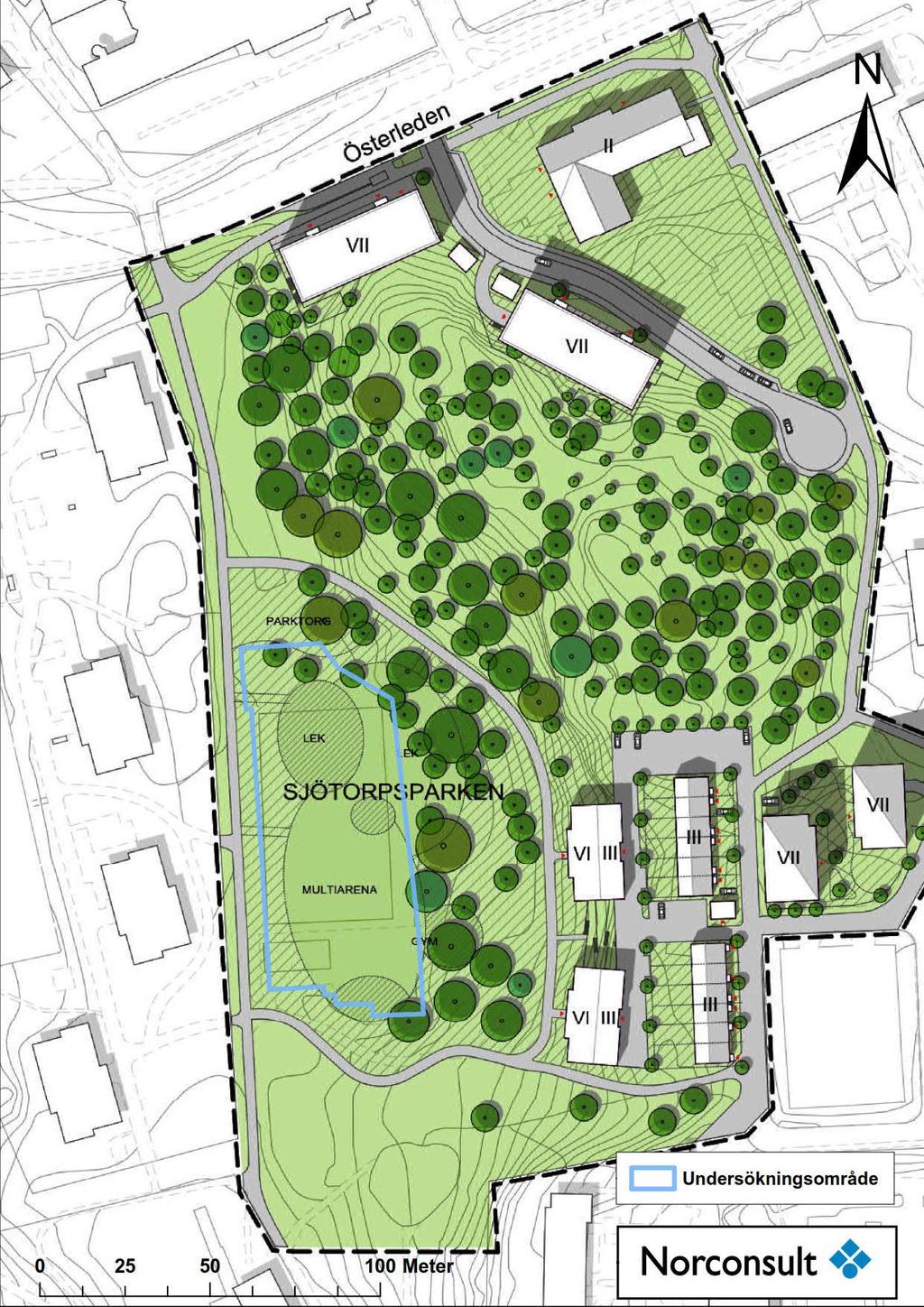

7 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Figur 2. Ett arkitektföretag har tagit fram ett förslag för planområdet. Förslaget ligger nu under revidering hos Huddinge kommun. Illustrationsunderlag: ETTELVA Arkitekter (september 2017) (20)

8 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Områdesbeskrivning Undersökningsområdet är cirka 4400 m 2 stort och kallas Sjötorpsparken. Marken ägs av Huddinge kommun och utgör i nuläget en del av fastigheten Västra Skogås 1:10. Undersökningsområdet utgörs delvis av en grusad bollplan, se figur 3. Intill undersökningsområdet åt öster ligger en bergknalle med hällmarkstallskog. Marken runt bollplanen utgörs i norr av en öppen gräsyta och i söder av en asfalterad yta. Den byggnad som syns på den asfalterade ytan söder om bollplanen i figur 3 var ett tidigare omklädningsrum som uppfördes på 70-talet och brann ner 2016 enligt uppgifter från Huddinge kommun. Resterna från omklädningsrummet har rivits och markytan har ersatts av grovt grus. Detta uppmärksammades dock först i samband med fältarbetet. I väster avgränsas undersökningsområdet av en mindre gräsyta och en gång- och cykelväg (GC-väg). Väster om GC-vägen finns flera bostadshus. Figur 3. Karta över Sjötorpsparken. Det undersökta området ligger inom den blåa markeringen i kartbilden. Kartunderlag från Huddinge kommun (20)

9 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Geologi och hydrogeologi Enligt SGU:s kartgenerator utgörs de naturliga jordlagren av glacial lera (SGU, 2018a). Berg i dagen förekommer öster om undersökningsområdet och jorddjupet uppgår till mellan 0 3 meter från marknivån i undersökningsområdets centrala delar (SGU, 2018b). Planområdet har stora höjdskillnader där bergknallen i öster utgör en topografisk höjd med marknivå på ca +51. Bergknallen är därmed en vattendelare och löper i nord-sydlig riktning, vilket bidrar till att ungefär halva planområdet avrinner åt öster och halva åt väster (ÅF, 2017). Topografin vid undersökningsområdet är relativt flack och ligger vid foten av bergknallen. Undersökningsområdet utgör därför en lågpunkt i terrängen. En stor del av planområdets avrinning sker mot det aktuella undersökningsområdet, vilket framgår av figur 4. Figur 4. Numrerade lokala delavrinningsområden inom detaljplaneområdet (röd avgränsningslinje). Pilarna visar riktning för den befintliga avrinningen. Blå skraffering visar lokala lågpunkter. Kartunderlag: ÅF, Dagvattenledningar intill den befintliga idrottsplanen går längs gångbanan och avvattnas i sydlig riktning via dagvattenledningar mot sjön Drevviken. I nordlig riktning avvattnas området via dagvattenledningar mot sjön Magelungen (ÅF, 2017). Drevviken ligger cirka 900 m sydost om undersökningsområdet och Magelungen cirka m åt nordväst. Inga brunnar för uttag av grundvatten finns i närheten av undersökningsområdet enligt SGU:s kartvisare (2018c). Nivå för grundvattenytan har inte mätts upp i undersökningsområdet (20)

10 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Skyddsvärd natur Det har inte identifierats några skyddade områden såsom riksintressen eller naturreservat inom eller i angränsning till undersökningsområdet (ÅF, 2017). Det finns dock ett grönstråk mellan Hanvedenkilen i väster och Tyrestakilen i öster som går cirka 200 m söder om undersökningsområdet. Detta grönstråk anses viktigt att bevara och längre österut utmed grönstråket mot Drevviken föreslås området skyddas som naturreservat (Huddinge kommun, 2012). En grön strategi har tagits fram av Ekologigruppen (2017) som underlag till planarbetet. I strategin identifierades naturvärden rörande den hällmarksskog öster om undersökningsområdet där det framförallt förekommer äldre barrskog och aspar. Skogsmiljön fungerar som födosöksmiljö för spillkråka, gröngöling och mindre hackspett. Rekreativa värden finns i form av skogskänslan i hällmarksskogen och aktiviteter som möjliggörs i Sjötorpsparken. För att bevara en ekologisk mångfald föreslås bland annat att låta äldre träd stå, utveckla brynmiljöer och bärande arter, skapa nya ängsmarker, plantera nya träd samt placera ut död ved. Drevviken Enligt det ekologiska kvalitetskravet i den miljökvalitetsnorm som gäller för Drevviken ska vattendraget ha en god ekologisk status till 2027 (VISS, 2018a). I dagsläget uppnås inte kvalitetskravet för ekologisk status p.g.a. övergödning och höga halter ammoniak, vilket leder till otillfredsställande status för växtplankton-näringsämnespåverkan. Enligt det kemiska kvalitetskravet ska vattendraget ha god kemisk ytvattenstatus (VISS, 2018a). I dagsläget uppnås inte kvalitetskravet p.g.a. höga halter bromerade difenyleter, kvicksilver- och kvicksilverföreningar samt tribetyltennföreningar och PFOS. För bromerade difenyleter samt kvicksilver- och kvicksilverföreningar finns undantag mot kvalitetskraven i form av mindre stränga krav. Skälet till undantaget bedöms vara påverkan från långväga, atmosfärisk deposition och vidare ackumulering i marker som kontinuerligt läcker till ytvattnet. Halterna får dock inte öka. För tributyltennföreningar uppnås inte det kemiska kvalitetskravet och åtgärder bedöms ta lång tid. Det finns därför en tidsfrist till Magelungen Ekologiska och kemiska kvalitetskrav är likadana i Magelungen som för Drevviken (VISS, 2018b). Den ekologiska statusen uppnås inte i dagsläget p.g.a. övergödning som orsakar otillfredsställande status för växtplankton-näringsämnespåverkan. Höga halter bromerade difenyleter, kvicksilver- och kvicksilverföreningar samt tribetyltennföreningar och PFOS bedöms förekomma även i Magelungen. Mindre stränga krav finns därmed även i detta vattendrag. Tidigare undersökningar och potentiella föroreningar Inom undersökningsområdet eller inom hela fastigheten Västra Skogås 1:10 finns inga registrerade uppgifter om potentiellt förorenade områden i Länsstyrelsens EBH-databas ( ). Det har inte framkommit information om några tidigare kända miljötekniska undersökningar inom undersökningsområdet. Ingen annan historisk sammanställning ansågs nödvändig enligt kommunens förfrågningsunderlag. Ingen historisk inventering har utförts enligt anvisningar från kommunen. Det har inte framkommit någon information om tidigare potentiellt förorenande verksamheter eller påvisade föroreningar i området. Underlaget är därmed knapphändigt avseende potentiella föroreningar i området (20)

11 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Riktvärden Analysresultaten för jordmassor jämförs mot Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket, 2009a). Naturvårdsverkets generella riktvärden för förorenad mark anger den föroreningshalt under vilken risken för negativa effekter på människor och miljö normalt anses vara acceptabla (Naturvårdsverket, 2009a). De riktvärden som tagits fram är väl tilltagna och baseras på kalkylerade risker och bakgrundshalter. Naturvårdsverket har tagit fram generella riktvärden för två olika typer av markanvändningar; känslig markanvändning (KM) och mindre känslig markanvändning (MKM): Känslig markanvändning (KM): Riktvärdet baseras på att människor vistas heltid på området under en livstid. Människor antas kunna exponeras för föroreningar via intag av jord, hudkontakt med jord/damm, inandning av damm, inandning av ånga, intag av grundvatten och intag av växter. Vid halter under KM skyddas närliggande vattendrag samt dricksvattenkvalitén i närliggande grundvattenmagasin och markmiljön så att markfunktioner kan upprätthållas. Riktvärdet tillämpas vanligen på mark som ska användas för bostäder, förskoleverksamhet och odling. Mindre känslig markanvändning (MKM): Riktvärdet baseras på att människor visats deltid på området, vuxna under sin yrkesverksamma tid samt barn och vuxna vid tillfälliga besök. Exponeringsvägarna som beaktas för människor är intag av jord, hudkontakt med jord/damm och inandning av ånga. Skyddet av markens ekologiska funktion är begränsad men tillåter etablering av vegetation och att djur ska kunna vistas tillfälligt på området. Riktvärdet är satt för att skydda grundvattenkvalité för dricksvattenuttag 200 meter från objektet. Ytvatten och vattenlevande organismer skyddas. Riktvärdet tillämpas vanligen på mark som ska användas för kontor, industrier eller vägar. Föreliggande markundersökning utförs inom ett område som fortsatt planeras för park. Bedömningen är dock att den planerade markanvändningen kommer öka tillgängligheten för mindre barn och aktivitet. Analysresultaten kommer därför i första hand bedömas utifrån riktvärden för KM (20)

12 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Metod Provtagningsplan Provtagningsplanen togs fram av Norconsult efter den information som framgick i förfrågningsunderlaget. Åtta provpunkter planerades i undersökningsområdet. Provtagningsstrategigin planerades till en början vara systematiskt slumpmässig och godkändes av beställaren Provpunkternas lägen förändrades något på plats då det visade sig att den byggnad som låg i södra delen av undersökningsområdet hade rivits och därmed ökade provtagningstillgängligheten på jordmaterial under asfalten. På området där omklädningsrummet hade stått utgjordes jordmaterialet av grovt grus eller sten och prov kunde därmed inte tas ut. En karta med provpunkternas lägen efter provtagning i fält redovisas i bilaga 1. Fältundersökning Fältarbetet för provtagning av jord utfördes 4:e oktober För hantering av borrbandvagn och inmätning av provpunkter anlitades DanMag Nöje AB. Provpunkterna mättes in enligt den lokala projektionszonen SWEREF och i höjd enligt RH2000. Jordprov togs ut med borrbandvagn i åtta provpunkter. En dubbel uppsättning av samlingsprov togs ut för varje halvmeter eller vid förändrad jordart ner till maximalt två meter under markytan. Den ena uppsättningen prov sparades i provtagningskärl anvisade av laboratoriet och förvarades kylda vid förvaring och transport till laboratoriet. Prov sparas i kylskåp i maximalt 3 månader efter att föreliggande rapport levererats till beställaren. Den andra uppsättningen prov sparades i diffusionstäta påsar för mätning av lättflyktiga kolväten med fotojonisationsdetektor (PID). Jordarten bestämdes utifrån okulär bedömning och redovisas tillsammans med avvikande lukt- och synintryck samt PID-resultat i fältprotokollet, se bilaga 2. Provtagningen dokumenterades även med foto. Samtlig dokumentation användes för att välja ut prover för analys på laboratorium. Laboratorieanalyser Sammanlagt togs totalt 29 jordprov ut varav 15 valdes för laboratorieanalys. Jordprov från samtliga provpunkter skickades in för laboratorieanalys. Analyserna utfördes av som är ett SWEDAC-ackrediterat laboratorium. Samtliga utvalda prov analyserades med avseende på metaller, petroleumkolväten och PAH efter anvisningar enligt kommunens förfrågningsunderlag (20)

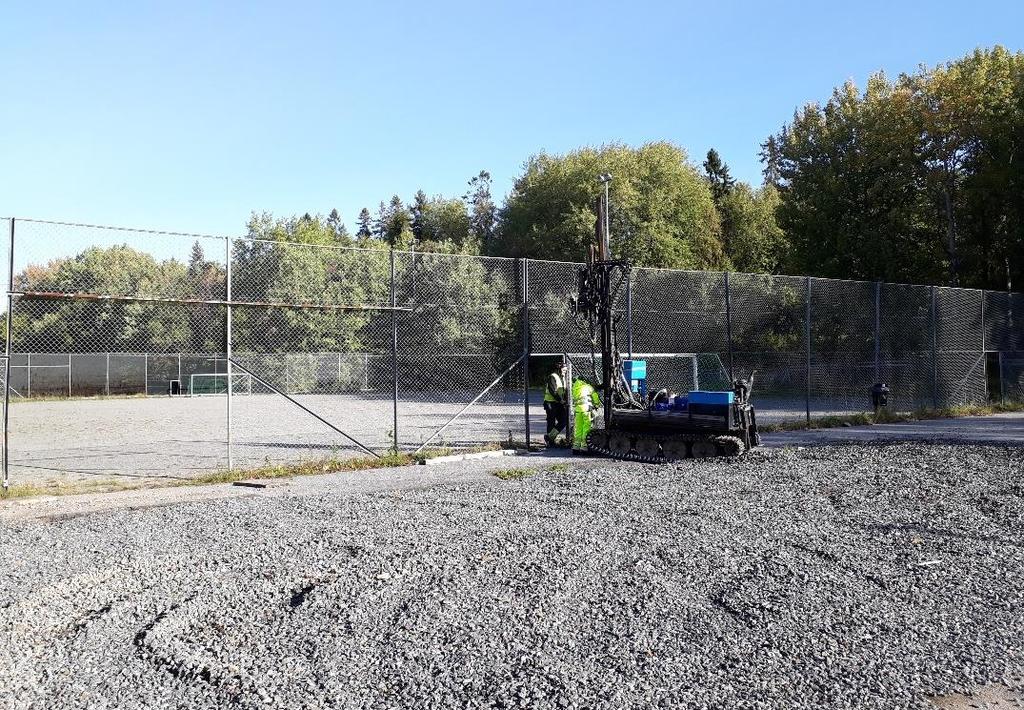

13 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Resultat Resultaten som presenteras i detta avsnitt avser dels de observationer som noterades i samband med fältarbetet såsom områdesbeskrivning, bedömda jordarter och mäktighet på jordlager, men även de resultat som erhölls från laboratorieanalyserna. Fältobservationer Undersökningsområdet är relativt flackt och ligger mellan en bergknalle i öster och bostäder i väster. Norra delen av undersökningsområdet utgjordes av gräsmark och i södra delen fanns en delvis grusad, delvis asfalterad yta. Fyllningsmassor förekom i samtliga provpunkter med möjligtvis undantag i provpunkt 18NC8 som var placerad på gräsytan i norr. Fyllnadsmassor som generellt bestod av sand och grus låg generellt ovan ett jordlager av siltig lera. I södra delen av undersökningsområdet var ytan täckt av asfalt med undantag för området där byggnaden som nu rivits hade stått och marken fyllt ut med grovt grus, se figur 5. Berg förekom relativt grunt i östra delen av undersökningsområdet och var en trolig orsak till borrstop. I flera provpunkter förekom en lukt vilken förknippades med petroleumkolväten eller gyttja. Lukten bedömdes komma från den siltiga leran. I provpunkt 18NC7 förekom tegel ytligt och hela vägen ner i profilen. Kompletterande beskrivningar om fältresultaten redovisas i fältprotokollet. Figur 5. Provtagning vid provpunkt 18NC3. I förgrunden syns ytan för det nedbrunna omklädningsrummet. Foto taget mot nordost. Foto: Norconsult ( ) (20)

14 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Analysresultat Analysresultaten för jordprov har sammanställts tillsammans mot Naturvårdsverkets generella riktvärden som presenterades i avsnitt 2 i föreliggande rapport. Analyssammanställningen redovisas i bilaga 3. Laboratoriets analysrapporter redovisas i bilaga 4. Petroleumkolväten och PAH påvisades i flera provpunkter, men låg under halter för KM i samtliga provpunkter med undantag för provpunkt 18NC3. I provpunkt 18NC3 uppmättes halter avseende petroleumkolväten (alifater >C16-C35, aromater >C10-C16) och PAH med medelhög molekylvikt (PAH-M) samt PAH med hög molekylvikt (PAH-H) över riktvärden för KM, men under MKM. De förhöjda halterna avseende petroleumkolväten och PAH påvisades ytligt på provtagningsnivån 0,0 0,2 m under markytan. Vid provtagningsnivån 1,0 1,5 meter under markytan påvisades petroleumkolväten (alifater >C16- C35), PAH-M och PAH-H i halter under riktvärden för KM. Påvisade halter avseende alifater >C16- C35 var dock precis under riktvärdet för KM. I provpunkterna 18NC1, 18NC2, 18NC3 och 18NC4 påvisades petroleumkolväten med de högsta halterna av analyserade jordprov ytligt. I provpunkterna 18NC6, 18NC7 och 18NC8 påvisades de högsta halterna petroleumkolväten av analyserade jordprov djupare i jordlagerföljden. I provpunkt 18NC5 påvisades inga halter avseende petroleumkolväten eller PAH över laboratoriets rapporteringsgränser. Inga förhöjda halter över riktvärden för KM avseende metaller påvisades i något av de jordprov som valdes ut (20)

15 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Översiktlig riskbedömning Allmänt Denna översiktliga riskbedömning baseras på avsnitt för förenklad riskbedömning ur rapporten Riskbedömning av förorenade områden (Naturvårdsverket, 2009b). Syftet med en översiktlig riskbedömning är att ge en översiktlig bild av vilka risker som föroreningssituationen innebär idag och i framtiden. Uppmätta halter jämförs med s.k. riskbaserade haltkriterier och bestäms utifrån den planerade markanvändningen på det undersökta området. Riskbedömningen i denna rapport baseras på riskbaserade haltkriterier motsvarande riktvärden för KM. Övergripande åtgärdsmål De övergripande åtgärdsmålen anges för att ge en generell bild över vilka halter som kan anses vara acceptabla. Åtgärdsmålen beskriver vilken typ av markanvändning eller funktion ett område ska användas för efter att eventuella efterbehandlingsåtgärder utförts. Efterbehandlingsåtgärder används för att minska riskerna till acceptabla halter. De övergripande åtgärdsmålen utgör därmed en grund för riskbedömning och åtgärdsutredning. I Naturvårdsverkets rapport 5978 (2009c) går det att läsa mer om detta. Förslag övergripande åtgärdsmål Följande övergripande åtgärdsmål föreslås för området som omfattas av undersökningsområdet: Marken ska vara lämplig för parkändamål (lekpark). Ingen skadlig exponering för föroreningar ska ske Marken ska stödja de markekologiska funktioner som är nödvändiga för området. Det ska finnas förutsättningar för växtetablering i tilltänkta grönområden Spridning av föroreningar från markområdet ska inte orsaka ytterligare påfrestning på Drevviken eller Magelungen Föroreningssituation De generella riktvärdena för KM var satta som riskbaserade haltkriterier. Påvisade halter över riktvärden för KM avsåg petroleumkolväten samt PAH och erhölls enbart från jordprov i provpunkt 18NC3. De förhöjda halterna påvisades i ett ytligt samlingsprov ner till 0,2 meter under markytan. I ett djupare samlingsprov från 1,0 1,5 meter undermarkytan i samma provpunkt påvisades petroleumkolväten strax under riktvärdet för KM. Källan till föroreningarna är okänd (20)

16 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Skyddsobjekt Den planerade markanvändningen styr delvis vilka skyddsobjekt som beaktas i samband med denna riskbedömning. Barn och vuxna antas befinna sig på området med en vistelsetid på 24 timmar per dygn. Även människor som arbetar i området identifieras som skyddsobjekt. Ingen planering för uttag av grundvatten som dricksvatten har identifierats. Området ligger inte inom eller i närheten av något vattenskyddsområde. Grundvattnet bedöms trots detta vara skyddsvärt. Enligt utförd dagvattenutredning (ÅF, 2017) avrinner vatten från undersökningsområdet mot sjöarna Drevviken och Magelungen. Den ekologiska statusen för både Magelungen och Drevviken är otillfredsställande och den kemiska statusen bedöms inte heller uppnå god status. Markens skyddsvärde kommer i samband med upprustning av parken öka. Markens ekologiska funktioner ska vara goda där eventuella planteringar och grönytor ska uppföras. Det markekologiska systemet styrs av bl.a. tillgång till syre, vatten, kväve, organiska ämnen och fysiska egenskaper som exempelvis porositet. Eventuella föroreningar kan också påverka det markekologiska systemet. Vid grönytor är markens skyddsvärde högt och den markekologiska aktiviteten sjunker med jorddjupet. Begränsat skydd förekommer i områden där förutsättningarna för det markekologiska systemet bedöms vara nedsatt som exempelvis hårdgjorda ytor. Då området ska upprustas från befintlig park bedöms i nuläget hela parkområdet identifieras som skyddsvärt. Spridning Påvisade alifater (alifater >C16-C35) är långa och relativt tjockflytande och förekommer därför oftast nära källan (SGF, 2018a). Spridning av dessa alifater kan därför tänkas ske med tyngdlagen och i skikt med genomsläppliga jordarter eller material. Påvisade aromater (>C10-C16) är relativt korta och därmed relativt flyktiga till luft och mer vattenlösliga. Detta gör att dem potentiellt är mer spridningsbenägna och kan förekomma längre ifrån källan än längre aromater (SGF, 2018b). Spridning kan därmed ske via grundvatten. PAH med medelhög- eller hög molekylvikt sprids främst via partiklar i strömmande vatten eller damm (SGF, 2018c). Då området är en lågpunkt i terrängen bedöms spridning av föroreningar via markvatten gå mycket långsamt. Hastigheten kan dock accelereras via eventuella ledningsgravar och schaktgropar. Inga grundvattenrör har installerats på området och ingen analys av eventuella föroreningar i grundvattnet har därmed utförts. På grund av att området är relativt flackt kan eventuell spridning ske till dagvatten. Exponering Exponeringsvägarna utgörs av: Hudkontakt med förekommande förorenade jordarter eller material Intag av jord Inandning av damm Intag av växter (20)

17 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Identifierade kunskapsluckor Utförd undersökning är av översiktlig karaktär och det föreligger därför en risk att föroreningssituationen har överskattats eller underskattats. Följande osäkerheter har identifierats: Det kan förekomma föroreningar i området vilka ännu inte påvisats Det kan förekomma föroreningar i området där maxhalter inte påvisats Marken under den numera rivna byggnaden har inte undersökts Föroreningarna i provpunkt 18NC3 har inte avgränsats Det har inte utförts någon provtagning av asfalten i undersökningsområdet för bedömning om det förekommer tjärasfalt Det finns ingen känd föroreningskälla Samlad riskbedömning I undersökningsområdet har föroreningar över riktvärden för KM endast påvisats ytligt i en provpunkt. Påvisade föroreningar i förhöjda halter avser alifater (>C16-C35), medellånga aromater (>C10-C16), PAH-M samt PAH-H och förekom intill det numera nedbrunna omklädningsrummet. I övriga provpunkter är uppmätta halter avseende analyserade ämnen låga och inga halter överstiger riktvärden för KM. Mot bakgrund av erhållna analysresultat bedöms det vid det nedbrunna omklädningsrummet föreligga hälso- och miljörisker i nuläget och inom överskådlig framtid vid planerad markanvändning motsvarande KM. Påvisade förhöjda halter samt planerad markanvändning föranleder att det finns ett behov av riskreduktion. Spridning av föroreningar till grundvatten är inte känd då det inte utförts installation av grundvattenrör eller provtagning av grundvatten (20)

18 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Slutsats Föreliggande undersökning är av översiktlig karaktär och ska därför användas i syfte att få en översiktlig bild över föroreningssituationen i området. Det kan därmed inte uteslutas att det finns föroreningar i områden som inte är undersökta eller att det förekommer ämnen och föroreningar som inte har analyserats. Norconsult bedömer att området generellt kan nyttjas för planerad markanvändning d.v.s. park och lekpark. Det föreligger dock ett visst åtgärdsbehov i en del av området. I undersökningsområdet föreligger generellt ingen risk i mark för människor eller miljö avseende analyserade ämnen. Vid en provpunkt nära det nu mera rivna omklädningsrummet har halter avseende petroleumkolväten och PAH påvisats i ett ytligt jordprov i halter över riktvärden för KM. Påvisade föroreningar kan innebära risker för markmiljön, men även människors hälsa genom intag av växter i området. Mot nuvarande och planerad markanvändning föreligger därmed ett åtgärdsbehov. Föroreningsutbredningen är inte helt klarlagd och vidare provtagning av jord bedöms nödvändig för att avgränsa föroreningarna. Fyllnadsmassorna i provpunkten utgör inget hinder för vertikal spridning och påvisade föroreningar kan därmed potentiellt infiltrera underliggande jordlager eller djupare ner till berg. Eventuell spridning av föroreningar till grundvatten är i dagsläget okänt och installation av grundvattenrör samt analyser på grundvatten avseende påvisade föroreningar bedöms därför nödvändigt. De förhöjda halterna avseende påvisade föroreningar innebär begränsningar och restriktioner inför eventuella markarbeten inom området. Fastighetsägaren har enligt Miljöbalken 10 kap 11 upplysningsplikt till miljötillsynsmyndigheten då det förekommer halter över riktvärden för KM. Masshantering såsom schakt av förorenad jord är anmälningspliktig verksamhet enligt 28 Förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd (20)

19 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Rekommendationer Norconsult rekommenderar följande åtgärder för det fortsatta arbetet med detaljplanen: Avgränsa föroreningen i provpunkt 18NC3 och undersöka eventuell spridning till grundvatten Utför provtagning av asfalten avseende PAH för att bedöma hur den ska hanteras Eftersom föroreningar som kan innebära skada på miljön eller olägenhet för människors hälsa har påvisats ska fastighetsägaren/verksamhetsutövaren underrätta miljötillsynsmyndigheten enligt miljöbalkens upplysningsskyldighet (10 kap 11 ). Detta gäller oavsett om området tidigare ansetts förorenat Hantering av förorenad jord via exempelvis schakt är anmälningspliktig verksamhet och en anmälan enligt 28 Förordning (1998:899) måste upprättas och godkännas av miljötillsynsmyndigheten innan markarbeten kan påbörjas. Hantering av eventuellt schaktvatten ska specificeras i anmälan (20)

20 Uppdragsnr: Version: 1 Översiktlig Miljöteknisk Markundersökning Sjötorpsparken Referenser Ekologigruppen, 2017 Grön strategi detaljplan kv. Låset 1 m.fl. Internt projektnummer: Huddinge kommun, 2018 Kommunal webbkarta. Tillgänglig online ( ): Huddinge kommun, 2017a Huddinge kommun, 2017b Huddinge kommun, 2012 Naturvårdsverket, 2009a Naturvårdsverket, 2009b Naturvårdsverket, 2009c Detaljplan för Låset 1 m.fl. Skogås. KS-2015/1273 Plankarta med bestämmelser. Samråd Utökat förfarande PBL (2010:900). Detaljplan för Låset 1 m.f.l. inom Skogås. KS-2015/1273. Online ( ): Huddinges natur, karta Strategiskt skydd av Huddinges grönstruktur, Underlagsrapport till Översiktsplan Riktvärden för förorenad mark, modellbeskrivning och vägledning. Rapport 5976, reviderad juli Stockholm. Riskbedömning av förorenade områden. Rapport Stockholm. Att välja efterbehandlingsåtgärd. Rapport Stockholm. SGF, 2018a Åtgärdsportalen. Föroreningar. Alifater. Tillgänglig online ( ): SGF, 2018b Åtgärdsportalen. Föroreningar. Aromater. Tillgänglig online ( ): SGF, 2018c Åtgärdsportalen. Föroreningar. PAH. Tillgänglig online ( ): SGU, 2018a Jordartskarta, Kartgeneratorn. Tillgänglig online ( ): SGU, 2018b Jorddjupskarta, Kartgeneratorn. Tillgänglig online ( ): SGU, 2018c Brunnar, Kartvisare. Tillgänglig online ( ): VISS, 2018a VISS, 2018b ÅF, 2017 Drevviken. VISS Vatteninformationssystem Sverige. Tillgänglig online ( ): Magelungen. VISS Vatteninformationssystem Sverige. Tillgänglig online ( ): Dagvattenutredning för detaljplan för Låset 1 m.fl., Huddinge kommun. Projekt-ID: (20)

21 Utförd borrplan Bilaga 1 < # ± Teckenförklaring ÖMTMU - Sjötorpsparken Skogås! ( Jordprovtagning 18NC8 < # < 18NC7! ( # < 18NC6! ( MTMU LÅSET SKOGÅS UPPDRAG NR: ! ( UPPDRAGSLEDARE: M. JANSSON HANDLÄGGARE: D. WAHL EDMAN TEKNIKANSVARIG: M. JANSSON! ( 18NC2 # #! ( KARTOGRAF: < 18NC3 <! ( DATUM: KOORDINATSYSTEM: SWEREF NC1 # D. WAHL EDMAN < # < < 18NC4 # 18NC5 # HUDDINGE KOMMUN! (! ( 40 Meter Kartunderlag: Huddinge kommun Norconsult AB Hantverkargatan 5k Stockholm

22 ÖMTMU - Sjötorpsparken Skogås Fältprotokoll jord Bilaga 2 1 (2) Fältprotokoll jord Provtagningsdatum: Väder: Soligt, stilla, klart 10 C Fältprovtagare (Norconsult ): Daniel Wahl Edman, Sandra Nilsson Borrentreprenör: DanMag Entreprenad AB Provpunkt Djup under m y (m) Bedömd jordart Anmärkning PID Analys 18NC1:1 0,0 0,5 F:Sa Rostbrun färg. Borrstop, troligtvis berg 2,5 1,2,3 18NC2:1 0,0 0,4 F:GrSa Hårt, grus 4,5 1,2,3 18NC2:2 0,4 1,0 Sile Naturligt, inslag grus 1,5 1,2,3 18NC2:3 1,0 11,5 Sile Naturligt 1,5 18NC2:4 1,5 2,0 Sile Naturligt, inslag av sten, möjligtvis morän. 2,0 18NC3:1 0,0 0,2 F: SaGr Grövre 3,1 1,2,3 18NC3:2 0,3 0,5 F:GraSa Rostbrun 2,7 18NC3:3 0,5 1,0 Sile Naturligt 2,0 18NC3:4 1,0 1,5 Sile Naturligt? Luktar petroleumkolväten/gyttja. 3,5 1,2,3 18NC3:5 1,5 2,0 Sile Naturlig 2,3 18NC4:1 0,0 0,6 F:Sa Sandstrandssand 2,1 1,2,3 18NC4:2 0,6 1,0 Sile Naturligt. Luktar petroleumkolväten/gyttja. 2,5 1,2,3 18NC4:3 1,0 1,5 Sile Naturligt 1,7 18NC4:4 1,5 2,0 Sile Naturligt 1,4 18NC5:1 0,0 0,8 F:GrSa Grusplan, sand 2,1 1,2,3 18NC5:2 0,8 1,0 Sile Naturligt. Luktar petroleumkolväten/gyttja. 1,9 18NC5:3 1,0 1,5 Sile Naturligt. Luktar petroleumkolväten/gyttja 1,8 18NC5:4 1,5 2,0 Sile Naturligt. Luktar petroleumkolväten/gyttja 1,9 1,2,3 18NC6:1 0,0 0,8 F:GrSa Fotbollsplan. 2,8 1,2,3 18NC6:2 0,8 1,0 Sile Naturligt. Luktar petroleumkolväten/gyttja. 1,5 18NC6:3 1,0 1,5 Sile Inslag grus. Mörkt inslag. Luktar 2,0 1,2,3 petroleumkolväten/gyttja 18NC6:4 1,5 2,0 Sile Inslag grus. Luktar petroleumkolväten/gyttja 1,8 Analyser: 1 Metaller inklusive Hg 2 Petroleumkolväten (Alifater, Aromater) 3 PAH

23 ÖMTMU - Sjötorpsparken Skogås Fältprotokoll jord Bilaga 2 2 (2) Provpunkt Djup under m y (m) Bedömd jordart Anmärkning PID Analys 18NC7:1 0,0 0,5 F:Sa Sandstrand, tegel 2,3 18NC7:2 0,5 1,0 SaSile Inslag tegel. Möjligtvis från ovanliggande 3,1 1,2,3 lager. Mörkare färg. Luktar petroleumkolväten/gyttja. 18NC7:3 1,0 1,5 Sile Inslag tegel. Möjligtvis från ovanliggande 2,4 1,2,3 lager. Inslag sand. Luktar petroleumkolväten/gyttja. Borrstop. 18NC8:1 0,0 0,5 SiSa Naturligt. Mull översta 0,1 m. Inslag tegel. 2,3 1,2,3 18NC8:2 0,5 1,0 SiSa Naturligt. 2,0 1,2,3 18NC8:3 1,0 1,5 Sile Gråaktig färg 1,7 18NC8:4 1,5 2,0 Sile Brunaktig färg 1,9 Analyser: 1 Metaller inklusive Hg 2 Petroleumkolväten (Alifater, Aromater) 3 PAH

24 ÖMTMU - Sjötorpsparken Skogås Analyssammanställning jord Bilaga 3 Uppdrag: ÖMTMU - Låset 1 Uppdragsnummer: Provtyp: Jord Provnr /riktvärden Enhet KM ¹ MKM ¹ 18NC1:1 18NC2:1 18NC2:2 18NC3:1 18NC3:4 18NC4:1 18NC4:2 18NC5:1 18NC5:4 18NC6:1 18NC6:3 18NC7:2 18NC7:3 18NC8:1 18NC8:2 Journalnummer - T T T T T T T T T T T T T T T Provtagningsdatum åååå-mm-dd Provtagn nivå m. u.my. 0,0-0,5 0,0-0,4 0,4-1,0 0,0-0,2 1,0-1,5 0,0-0,6 0,6-1,0 0,0-0,8 1,5-2,0 0,0-0,8 1,0-1,5 0,5-1,0 1,0-1,5 0,0-0,5 0,5-1,0 Jordart - Sa GrSa SiLe SaGr SiLe Sa SiLe GrSa SiLe GrSa SiLe SaSiLe SiLe SiSa SiSa Fyllnadsmassor X X X - X - X - X - X - X X - - VOC (ppm) ppm 2,5 4,5 1,5 3,1 3,5 2,1 2,5 2,1 1,9 2,8 2 3, Torrsubstans % 95,9 96,1 81,1 96,8 77,8 92,2 81,7 91,7 84,3 94,5 79,7 91, ,5 84,1 PETROLEUMKOLVÄTEN Alifater >C8-C10 mg/kg TS <10 <10 <10 <30 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 Alifater >C10-C12 mg/kg TS <20 <20 <20 <60 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 Alifater >C12-C16 mg/kg TS <20 <20 <20 <60 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 <20 Alifater >C16-C35 mg/kg TS <20 <20 <20 < <20 33 Aromater >C8-C10 mg/kg TS <1 <1 <1 <3.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 Aromater >C10-C16 mg/kg TS 3 15 <1 <1 <1 5,1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 Aromater >C16-C35 mg/kg TS <1 <1 <1 3,1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylpyrener/metylfluorantener mg/kg TS <1 <1 <1 <3.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 metylkrysener/metylbens(a)antracener mg/kg TS <1 <1 <1 <3.0 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 PAH Naftalen mg/kg TS <0.1 <0.1 <0.1 <0.30 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaftylen mg/kg TS <0.1 <0.1 <0.1 <0.30 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaften mg/kg TS <0.1 <0.1 <0.1 <0.30 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoren mg/kg TS <0.1 <0.1 <0.1 <0.30 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fenantren mg/kg TS <0.1 <0.1 <0.1 3,2 0,31 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 antracen mg/kg TS <0.1 <0.1 <0.1 <0.30 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoranten mg/kg TS 0,13 0,14 <0.1 4,7 0,73 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 pyren mg/kg TS 0,13 0,16 <0.1 3,4 0,47 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 bens(a)antracen mg/kg TS <0.08 <0.08 <0.08 0,71 0,1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 krysen mg/kg TS <0.08 0,1 <0.08 0,87 0,17 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 bens(b)fluoranten mg/kg TS <0.08 <0.08 <0.08 0,71 0,087 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 bens(k)fluoranten mg/kg TS <0.08 <0.08 <0.08 <0.24 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 bens(a)pyren mg/kg TS <0.08 <0.08 <0.08 0,37 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 dibens(ah)antracen mg/kg TS <0.08 <0.08 <0.08 <0.24 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 benso(ghi)perylen mg/kg TS <0.1 <0.1 <0.1 0,61 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 indeno(123cd)pyren mg/kg TS <0.08 <0.08 <0.08 0,35 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 PAH, summa 16 mg/kg TS <1.5 <1.5 < ,9 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 Summa cancerogena PAH mg/kg TS <0.3 0,1 < ,36 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 Summa övriga PAH mg/kg TS ,26 0,3 < ,5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 Summa PAH med låg molekylvikt mg/kg TS 3 15 <0.15 <0.15 <0.15 <0.45 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 Summa PAH med medelhög molekylvikt mg/kg TS 3,5 20 0,26 0,3 < ,5 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 Summa PAH med hög molekylvikt mg/kg TS 1 10 <0.3 0,1 <0.3 3,6 0,36 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 <0.3 METALLER Arsenik As mg/kg TS ,19 0,853 2,28 0,736 2,06 0,577 2,69 0,705 2,81 0,579 2,32 1,12 2,52 3,11 2,24 Barium Ba mg/kg TS ,8 40,6 54, , ,9 9,52 91,1 11,3 82,2 37,6 68,7 57,5 72,2 Bly Pb mg/kg TS ,2 8,17 10,8 7,3 17,6 3,41 19,5 3,19 16,1 2,96 19,3 9,67 19, ,6 Kadmium Cd mg/kg TS 0,8 12 <0.1 <0.1 <0.1 <0.1 0,166 <0.1 0,176 <0.1 0,103 <0.1 0,119 0,101 0,248 0,0995 0,121 Kobolt Co mg/kg TS ,19 5,89 7,03 7,92 8,22 2,61 10,8 2,45 10,5 2,25 9,7 6,53 11,3 9,29 9,84 Koppar Cu mg/kg TS ,3 20, ,3 15,2 8,47 12,2 6,87 27,1 6, ,5 48,1 32,7 Krom Cr mg/kg TS ,1 30,7 23,4 43,8 25,3 9, ,9 6,56 33, ,6 Kvicksilver Hg mg/kg TS 0,25 2,5 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 Nickel Ni mg/kg TS ,9 14,8 15,4 21,7 15,5 5,34 15,8 7,6 24,2 5,16 18,5 13,9 18,6 24,6 18,2 Vanadin V mg/kg TS ,7 27,9 26,8 66,8 30,8 12,6 36,6 9,94 45,1 9,5 36,6 24,4 33,7 27,6 33,9 Zink Zn mg/kg TS ,2 44,9 45,9 55, ,9 80,5 18,9 83, , ,3 58,1 65,6 Provnr /riktvärden KM [mg/kg TS]1 MKM [mg/kg TS]1 18NC1:1 18NC2:1 18NC2:2 18NC3:1 18NC3:4 18NC4:1 18NC4:2 18NC5:1 18NC5:4 18NC6:1 18NC6:3 18NC7:2 18NC7:3 18NC8:1 18NC8:2 < Halten understiger laboratoriets rapporteringsgräns 1 Jämförelser med Naturvårdsverkets riktvärden för förorenad mark (NV5976) Känslig Markanvändning Mindre Känslig Markanvändning

25 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 1 (18) 12Q9EPJRNJL Ankomstdatum Norconsult AB Utfärdad Daniel Wahl Edman Projekt Bestnr Hantverkargatan Stockholm Sweden Analys av fast prov Er beteckning 18NC1:1 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 96.6 % 2 O ANFO alifater >C8-C10 <10 mg/kg TS 3 J LISO alifater >C10-C12 <20 mg/kg TS 3 J LISO alifater >C12-C16 <20 mg/kg TS 3 J LISO alifater >C16-C35 68 mg/kg TS 3 J LISO aromater >C8-C10 <1 mg/kg TS 3 J LISO aromater >C10-C16 <1 mg/kg TS 3 J LISO metylpyrener/metylfluorantener * <1 mg/kg TS 3 N LISO metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N LISO aromater >C16-C35 <1 mg/kg TS 3 J LISO naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen <0.08 mg/kg TS 3 J LISO krysen <0.08 mg/kg TS 3 J LISO bens(b)fluoranten <0.08 mg/kg TS 3 J LISO bens(k)fluoranten <0.08 mg/kg TS 3 J LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com

26 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 2 (18) 12Q9EPJRNJL Er beteckning 18NC1:1 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign bens(a)pyren <0.08 mg/kg TS 3 J LISO dibens(ah)antracen <0.08 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.08 mg/kg TS 3 J LISO PAH, summa 16 <1.5 mg/kg TS 3 D LISO PAH, summa cancerogena * <0.3 mg/kg TS 3 N LISO PAH, summa övriga * 0.26 mg/kg TS 3 N LISO PAH, summa L * <0.15 mg/kg TS 3 N LISO PAH, summa M * 0.26 mg/kg TS 3 N LISO PAH, summa H * <0.3 mg/kg TS 3 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com

27 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 3 (18) 12Q9EPJRNJL Er beteckning 18NC2:1 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 96.5 % 2 O ANFO alifater >C8-C10 <10 mg/kg TS 3 J LISO alifater >C10-C12 <20 mg/kg TS 3 J LISO alifater >C12-C16 <20 mg/kg TS 3 J LISO alifater >C16-C35 59 mg/kg TS 3 J LISO aromater >C8-C10 <1 mg/kg TS 3 J LISO aromater >C10-C16 <1 mg/kg TS 3 J LISO metylpyrener/metylfluorantener * <1 mg/kg TS 3 N LISO metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N LISO aromater >C16-C35 <1 mg/kg TS 3 J LISO naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen <0.08 mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten <0.08 mg/kg TS 3 J LISO bens(k)fluoranten <0.08 mg/kg TS 3 J LISO bens(a)pyren <0.08 mg/kg TS 3 J LISO dibens(ah)antracen <0.08 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.08 mg/kg TS 3 J LISO PAH, summa 16 <1.5 mg/kg TS 3 D LISO PAH, summa cancerogena * 0.10 mg/kg TS 3 N LISO PAH, summa övriga * 0.30 mg/kg TS 3 N LISO PAH, summa L * <0.15 mg/kg TS 3 N LISO PAH, summa M * 0.30 mg/kg TS 3 N LISO PAH, summa H * 0.10 mg/kg TS 3 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com

28 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 4 (18) 12Q9EPJRNJL Er beteckning 18NC2:2 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 85.3 % 2 O ANFO alifater >C8-C10 <10 mg/kg TS 3 J LISO alifater >C10-C12 <20 mg/kg TS 3 J LISO alifater >C12-C16 <20 mg/kg TS 3 J LISO alifater >C16-C35 39 mg/kg TS 3 J LISO aromater >C8-C10 <1 mg/kg TS 3 J LISO aromater >C10-C16 <1 mg/kg TS 3 J LISO metylpyrener/metylfluorantener * <1 mg/kg TS 3 N LISO metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N LISO aromater >C16-C35 <1 mg/kg TS 3 J LISO naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren <0.1 mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten <0.1 mg/kg TS 3 J LISO pyren <0.1 mg/kg TS 3 J LISO bens(a)antracen <0.08 mg/kg TS 3 J LISO krysen <0.08 mg/kg TS 3 J LISO bens(b)fluoranten <0.08 mg/kg TS 3 J LISO bens(k)fluoranten <0.08 mg/kg TS 3 J LISO bens(a)pyren <0.08 mg/kg TS 3 J LISO dibens(ah)antracen <0.08 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.08 mg/kg TS 3 J LISO PAH, summa 16 <1.5 mg/kg TS 3 D LISO PAH, summa cancerogena * <0.3 mg/kg TS 3 N LISO PAH, summa övriga * <0.5 mg/kg TS 3 N LISO PAH, summa L * <0.15 mg/kg TS 3 N LISO PAH, summa M * <0.25 mg/kg TS 3 N LISO PAH, summa H * <0.3 mg/kg TS 3 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com

29 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 5 (18) 12Q9EPJRNJL Er beteckning 18NC3:1 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 98.0 % 2 O ANFO alifater >C8-C10 <30 mg/kg TS 3 J LISO alifater >C10-C12 <60 mg/kg TS 3 J LISO alifater >C12-C16 <60 mg/kg TS 3 J LISO alifater >C16-C mg/kg TS 3 J LISO aromater >C8-C10 <3.0 mg/kg TS 3 J LISO aromater >C10-C mg/kg TS 3 J LISO metylpyrener/metylfluorantener * <3.0 mg/kg TS 3 N LISO metylkrysener/metylbens(a)antracener * <3.0 mg/kg TS 3 N LISO aromater >C16-C mg/kg TS 3 J LISO naftalen <0.30 mg/kg TS 3 J LISO acenaftylen <0.30 mg/kg TS 3 J LISO acenaften <0.30 mg/kg TS 3 J LISO fluoren <0.30 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.30 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.24 mg/kg TS 3 J LISO bens(a)pyren mg/kg TS 3 J LISO dibens(ah)antracen <0.24 mg/kg TS 3 J LISO benso(ghi)perylen mg/kg TS 3 J LISO indeno(123cd)pyren mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena * 3.0 mg/kg TS 3 N LISO PAH, summa övriga * 12 mg/kg TS 3 N LISO PAH, summa L * <0.45 mg/kg TS 3 N LISO PAH, summa M * 11 mg/kg TS 3 N LISO PAH, summa H * 3.6 mg/kg TS 3 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com

30 ÖMTMU - Sjötorpsparken Skogås Laboratoriets analysrapporter Bilaga 4 Rapport T Sida 6 (18) 12Q9EPJRNJL Er beteckning 18NC3:4 Provtagare Daniel Wahl Edman Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 80.5 % 2 O ANFO alifater >C8-C10 <10 mg/kg TS 3 J LISO alifater >C10-C12 <20 mg/kg TS 3 J LISO alifater >C12-C16 <20 mg/kg TS 3 J LISO alifater >C16-C35 98 mg/kg TS 3 J LISO aromater >C8-C10 <1 mg/kg TS 3 J LISO aromater >C10-C16 <1 mg/kg TS 3 J LISO metylpyrener/metylfluorantener * <1 mg/kg TS 3 N LISO metylkrysener/metylbens(a)antracener * <1 mg/kg TS 3 N LISO aromater >C16-C35 <1 mg/kg TS 3 J LISO naftalen <0.1 mg/kg TS 3 J LISO acenaftylen <0.1 mg/kg TS 3 J LISO acenaften <0.1 mg/kg TS 3 J LISO fluoren <0.1 mg/kg TS 3 J LISO fenantren mg/kg TS 3 J LISO antracen <0.1 mg/kg TS 3 J LISO fluoranten mg/kg TS 3 J LISO pyren mg/kg TS 3 J LISO bens(a)antracen mg/kg TS 3 J LISO krysen mg/kg TS 3 J LISO bens(b)fluoranten mg/kg TS 3 J LISO bens(k)fluoranten <0.08 mg/kg TS 3 J LISO bens(a)pyren <0.08 mg/kg TS 3 J LISO dibens(ah)antracen <0.08 mg/kg TS 3 J LISO benso(ghi)perylen <0.1 mg/kg TS 3 J LISO indeno(123cd)pyren <0.08 mg/kg TS 3 J LISO PAH, summa mg/kg TS 3 D LISO PAH, summa cancerogena * 0.36 mg/kg TS 3 N LISO PAH, summa övriga * 1.5 mg/kg TS 3 N LISO PAH, summa L * <0.15 mg/kg TS 3 N LISO PAH, summa M * 1.5 mg/kg TS 3 N LISO PAH, summa H * 0.36 mg/kg TS 3 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:30 Client Service sture.gragg@alsglobal.com
