C30 användarmanual med TD321

Transkript

1

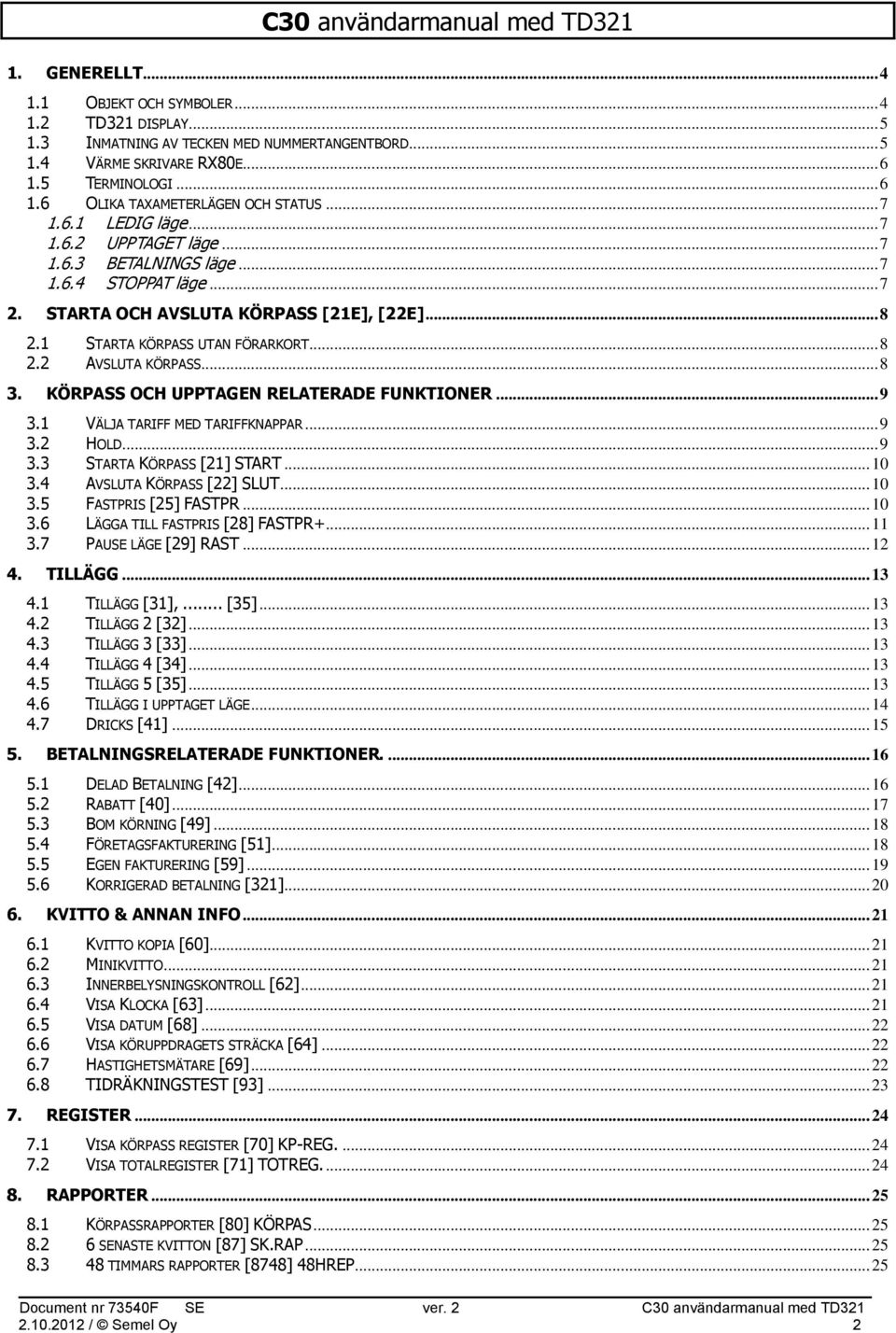

2 1. GENERELLT OBJEKT OCH SYMBOLER TD321 DISPLAY INMATNING AV TECKEN MED NUMMERTANGENTBORD VÄRME SKRIVARE RX80E TERMINOLOGI OLIKA TAXAMETERLÄGEN OCH STATUS LEDIG läge UPPTAGET läge BETALNINGS läge STOPPAT läge STARTA OCH AVSLUTA KÖRPASS [21E], [22E] STARTA KÖRPASS UTAN FÖRARKORT AVSLUTA KÖRPASS KÖRPASS OCH UPPTAGEN RELATERADE FUNKTIONER VÄLJA TARIFF MED TARIFFKNAPPAR HOLD STARTA KÖRPASS [21] START AVSLUTA KÖRPASS [22] SLUT FASTPRIS [25] FASTPR LÄGGA TILL FASTPRIS [28] FASTPR PAUSE LÄGE [29] RAST TILLÄGG TILLÄGG [31],... [35] TILLÄGG 2 [32] TILLÄGG 3 [33] TILLÄGG 4 [34] TILLÄGG 5 [35] TILLÄGG I UPPTAGET LÄGE DRICKS [41] BETALNINGSRELATERADE FUNKTIONER DELAD BETALNING [42] RABATT [40] BOM KÖRNING [49] FÖRETAGSFAKTURERING [51] EGEN FAKTURERING [59] KORRIGERAD BETALNING [321] KVITTO & ANNAN INFO KVITTO KOPIA [60] MINIKVITTO INNERBELYSNINGSKONTROLL [62] VISA KLOCKA [63] VISA DATUM [68] VISA KÖRUPPDRAGETS STRÄCKA [64] HASTIGHETSMÄTARE [69] TIDRÄKNINGSTEST [93] REGISTER VISA KÖRPASS REGISTER [70] KP-REG VISA TOTALREGISTER [71] TOTREG RAPPORTER KÖRPASSRAPPORTER [80] KÖRPAS SENASTE KVITTON [87] SK.RAP TIMMARS RAPPORTER [8748] 48HREP / Semel Oy 2

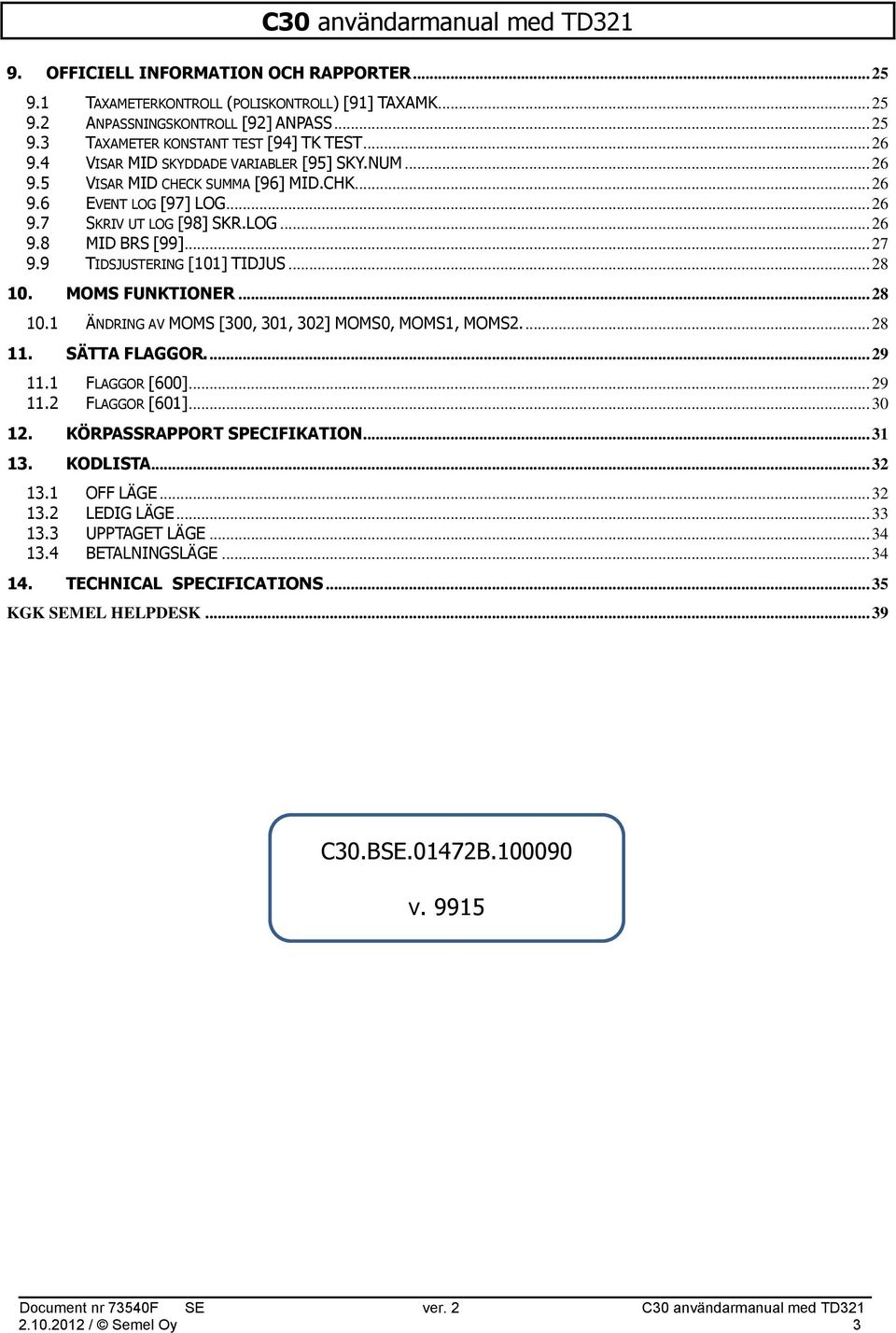

3 9. OFFICIELL INFORMATION OCH RAPPORTER TAXAMETERKONTROLL (POLISKONTROLL) [91] TAXAMK ANPASSNINGSKONTROLL [92] ANPASS TAXAMETER KONSTANT TEST [94] TK TEST VISAR MID SKYDDADE VARIABLER [95] SKY.NUM VISAR MID CHECK SUMMA [96] MID.CHK EVENT LOG [97] LOG SKRIV UT LOG [98] SKR.LOG MID BRS [99] TIDSJUSTERING [101] TIDJUS MOMS FUNKTIONER ÄNDRING AV MOMS [300, 301, 302] MOMS0, MOMS1, MOMS SÄTTA FLAGGOR FLAGGOR [600] FLAGGOR [601] KÖRPASSRAPPORT SPECIFIKATION KODLISTA OFF LÄGE LEDIG LÄGE UPPTAGET LÄGE BETALNINGSLÄGE TECHNICAL SPECIFICATIONS KGK SEMEL HELPDESK C30.BSE.01472B v / Semel Oy 3

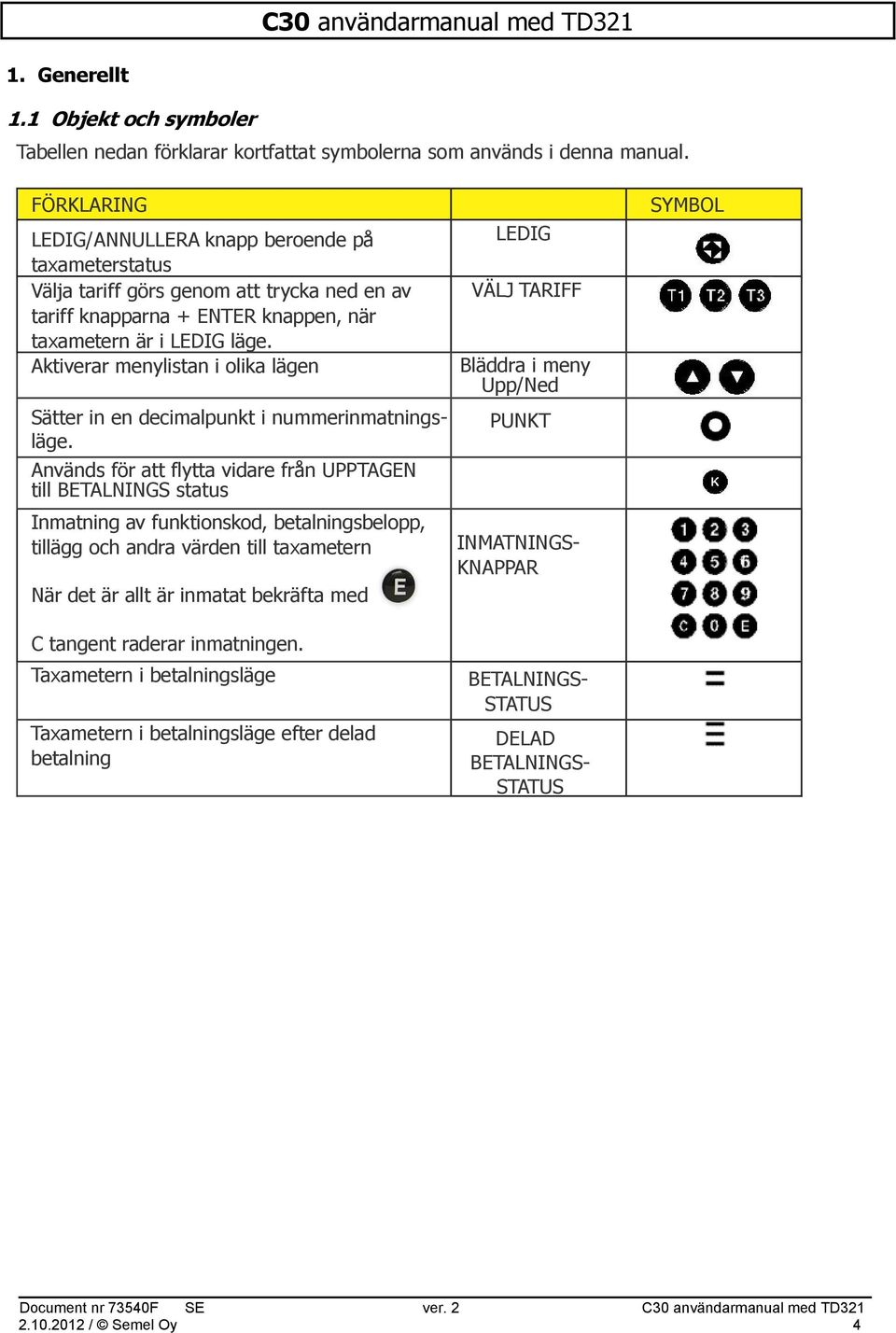

4 1. Generellt 1.1 Objekt och symboler Tabellen nedan förklarar kortfattat symbolerna som används i denna manual. FÖRKLARING LEDIG/ANNULLERA knapp beroende på taxameterstatus Välja tariff görs genom att trycka ned en av tariff knapparna + ENTER knappen, när taxametern är i LEDIG läge. Aktiverar menylistan i olika lägen Sätter in en decimalpunkt i nummerinmatningsläge. Används för att flytta vidare från UPPTAGEN till BETALNINGS status Inmatning av funktionskod, betalningsbelopp, tillägg och andra värden till taxametern När det är allt är inmatat bekräfta med LEDIG VÄLJ TARIFF Bläddra i meny Upp/Ned PUNKT INMATNINGS- KNAPPAR SYMBOL C tangent raderar inmatningen. Taxametern i betalningsläge Taxametern i betalningsläge efter delad betalning BETALNINGS- STATUS DELAD BETALNINGS- STATUS / Semel Oy 4

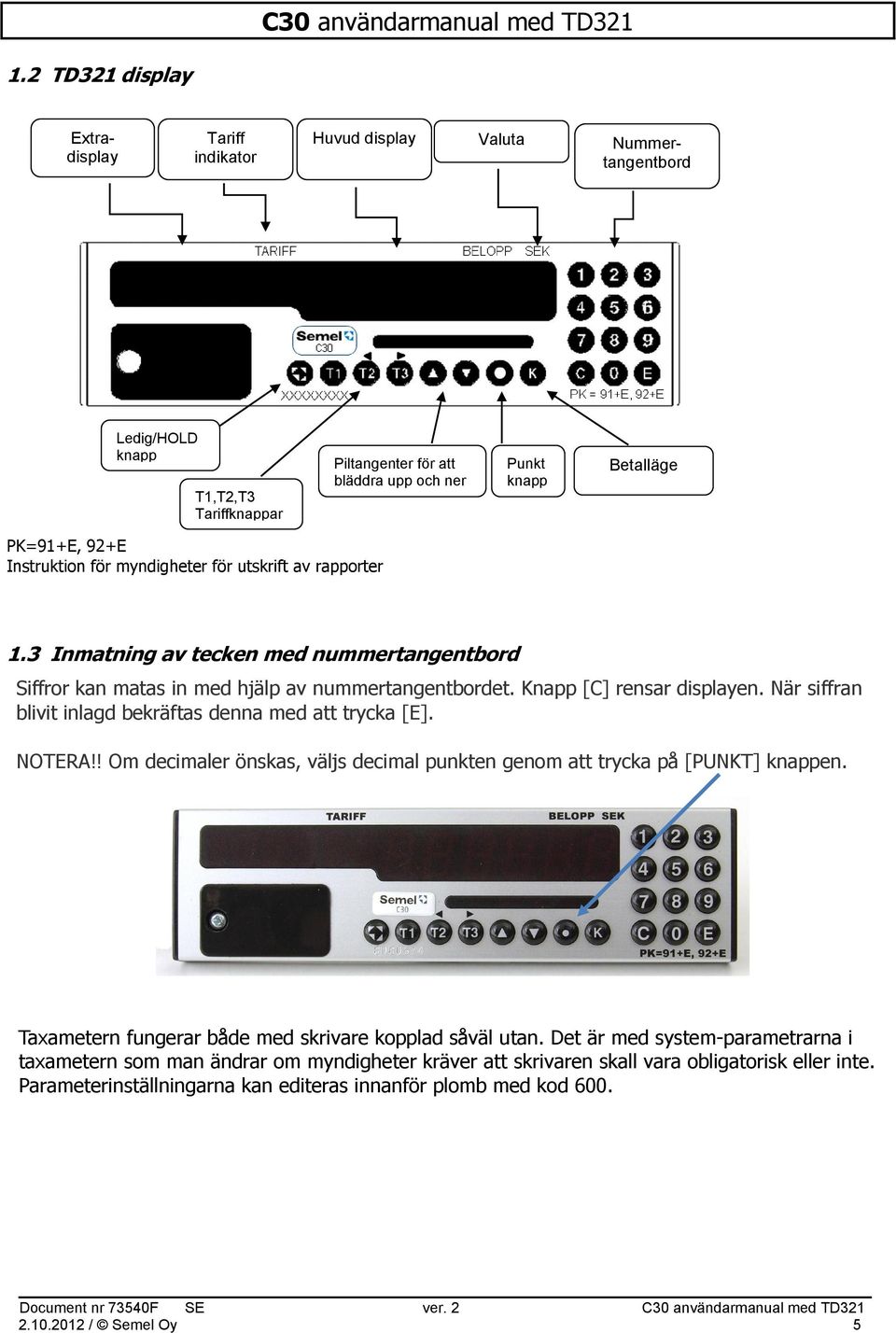

5 1.2 TD321 display Extradisplay Tariff indikator Huvud display Valuta Nummertangentbord Ledig/HOLD knapp T1,T2,T3 Tariffknappar Piltangenter för att bläddra upp och ner Punkt knapp Betalläge PK=91+E, 92+E Instruktion för myndigheter för utskrift av rapporter 1.3 Inmatning av tecken med nummertangentbord Siffror kan matas in med hjälp av nummertangentbordet. Knapp [C] rensar displayen. När siffran blivit inlagd bekräftas denna med att trycka [E]. NOTERA!! Om decimaler önskas, väljs decimal punkten genom att trycka på [PUNKT] knappen. Taxametern fungerar både med skrivare kopplad såväl utan. Det är med system-parametrarna i taxametern som man ändrar om myndigheter kräver att skrivaren skall vara obligatorisk eller inte. Parameterinställningarna kan editeras innanför plomb med kod / Semel Oy 5

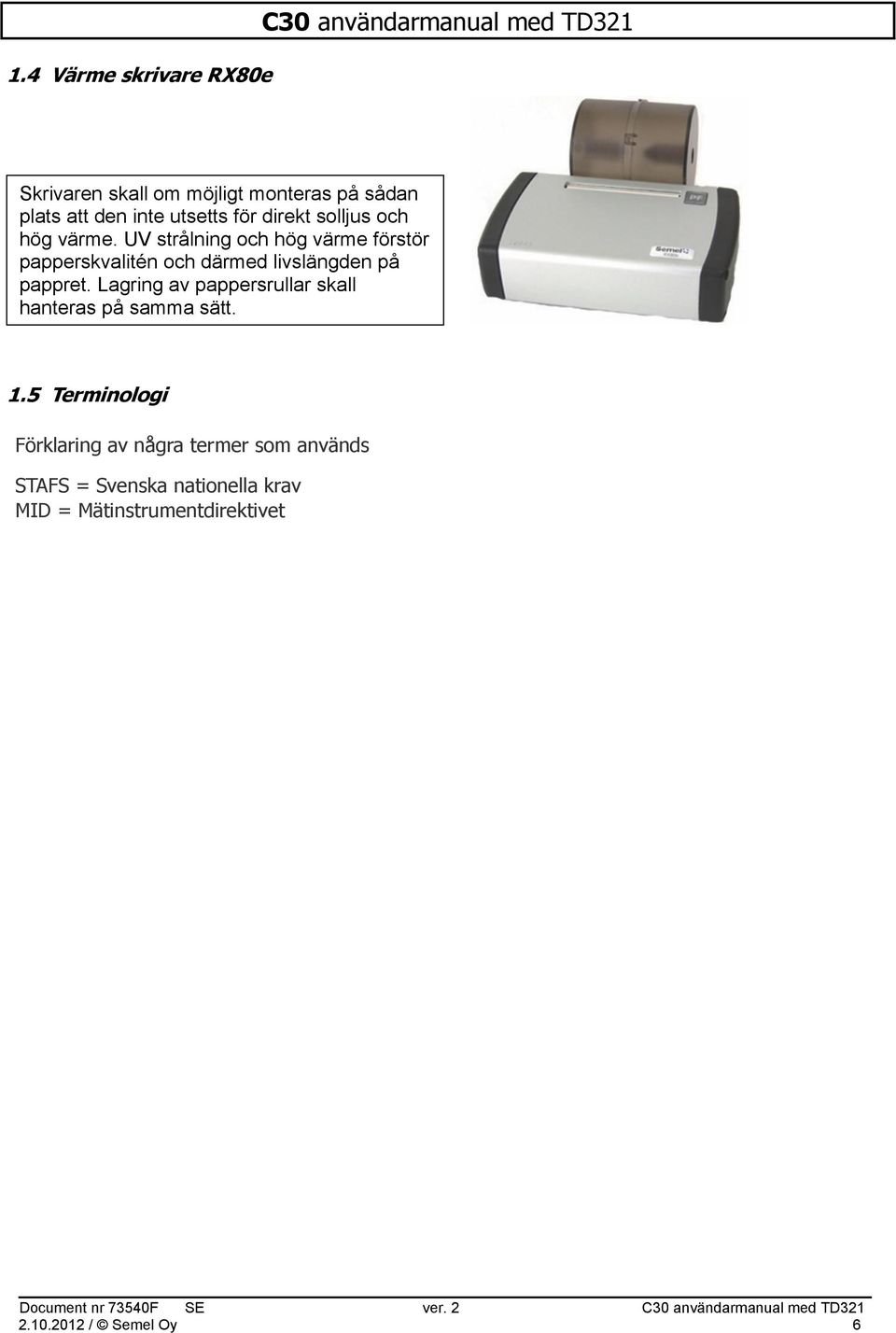

6 1.4 Värme skrivare RX80e C30 användarmanual med TD321 Skrivaren skall om möjligt monteras på sådan plats att den inte utsetts för direkt solljus och hög värme. UV strålning och hög värme förstör papperskvalitén och därmed livslängden på pappret. Lagring av pappersrullar skall hanteras på samma sätt. 1.5 Terminologi av några termer som används STAFS = Svenska nationella krav MID = Mätinstrumentdirektivet / Semel Oy 6

7 1.6 Olika taxameterlägen och status C30 användarmanual med TD LEDIG läge Föraren är färdig att ta emot passagerare i bilen och/eller ta emot kör order från trafikledning UPPTAGET läge Föraren har valt en tariff eller så har tariffen mottagits ihop med bokningen från trafikledningen BETALNINGS läge Föraren har tryck på KASSA [K] för att kunna ta betalt. Föraren kan välja olika sätt att ta betalt för resan STOPPAT läge Föraren Skriver ut kvitto till kunden, bokstaven S blinkar, och återgår till LEDIG läge när bilen börjar rulla eller att knappen med symbolen / Semel Oy 7

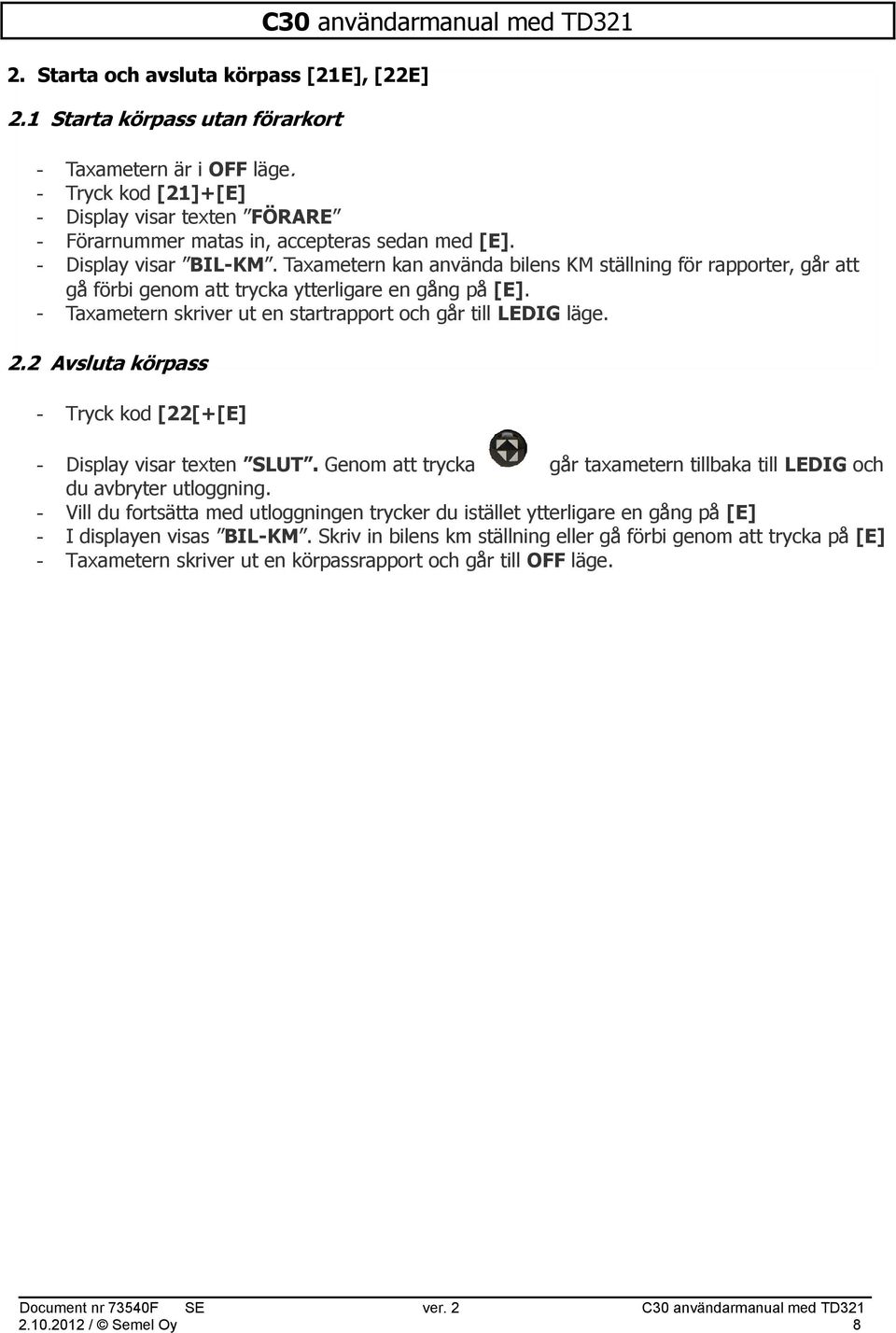

8 2. Starta och avsluta körpass [21E], [22E] 2.1 Starta körpass utan förarkort C30 användarmanual med TD321 - Taxametern är i OFF läge. - Tryck kod [21]+[E] - Display visar texten FÖRARE - Förarnummer matas in, accepteras sedan med [E]. - Display visar BIL-KM. Taxametern kan använda bilens KM ställning för rapporter, går att gå förbi genom att trycka ytterligare en gång på [E]. - Taxametern skriver ut en startrapport och går till LEDIG läge. 2.2 Avsluta körpass - Tryck kod [22[+[E] - Display visar texten SLUT. Genom att trycka går taxametern tillbaka till LEDIG och du avbryter utloggning. - Vill du fortsätta med utloggningen trycker du istället ytterligare en gång på [E] - I displayen visas BIL-KM. Skriv in bilens km ställning eller gå förbi genom att trycka på [E] - Taxametern skriver ut en körpassrapport och går till OFF läge / Semel Oy 8

9 3. Körpass och upptagen relaterade funktioner 3.1 Välja tariff med tariffknappar För att ha möjlighet att aktivera en tariff måste taxametern vara uppstartad och i LEDIG läge. Tariffen kan väljas med knapparna [T1], [T2] och [T3] + ENTER. Genom att trycka T1, T2 eller T3 en aktiveras den gällande tariffen. För att välja tariff 11, 12, 13...,21, 22, , 32, 33...osv, gör följande Taxametern i LEDIG läge Om du vill aktivera tariff 13 gör så här: Välj tariff med knapp [T1] använd sedan PIL tangent upp och ner för att gå till tariff 13. E Tryck sedan E när du bestämt dig för tariffen. (för att välja tariff 23, välj [T2] och sedan samma procedur som ovan). Tariff 13 är aktiverad För att byta tariff under körning måste du gå till kassaläge, görs genom att du trycker på knappen [K], välj sedan vilken tariff du önskar, allt enligt ovan. 3.2 Hold Taxametern kan temporärt stoppa tariff uppräkning genom att byta från tariffläge till HOLD läge. Läget kan användas t.ex. när föraren inte hittar fram till en adress och därför inte vill debitera kunden för denna del av resan. Tid och sträckkostnad debiteras inte i HOLD läge. Taxametern i UPPTAGEN läge, tryck på symbolen Taxametern byter till HOLD läge Tryck på symbolen en gång till och taxametern går tillbaka till ursprungstariffen / Semel Oy 9

10 3.3 Starta Körpass [21] START Starta Körpass 3.4 Avsluta Körpass [22] SLUT Avsluta körpass. C30 användarmanual med TD Fastpris [25] FASTPR Om föraren vill sätta ett fastpris på en specifik resa. Taxametern i LEDIG läge Kod [25] Taxameter I nummermatningsläge, mata in fastpriset och tryck [E] Efter inmatning av pris, går taxametern till UPPTAGET läge. Detta indikeras med att Texten FASTPRIS visas bredvid summan som matades in. När FASTPRIS resan är klar, väljs BETALNINGSLÄGE med knappen [K] Betalning av resa Kvitto skrivs ut / Semel Oy 10

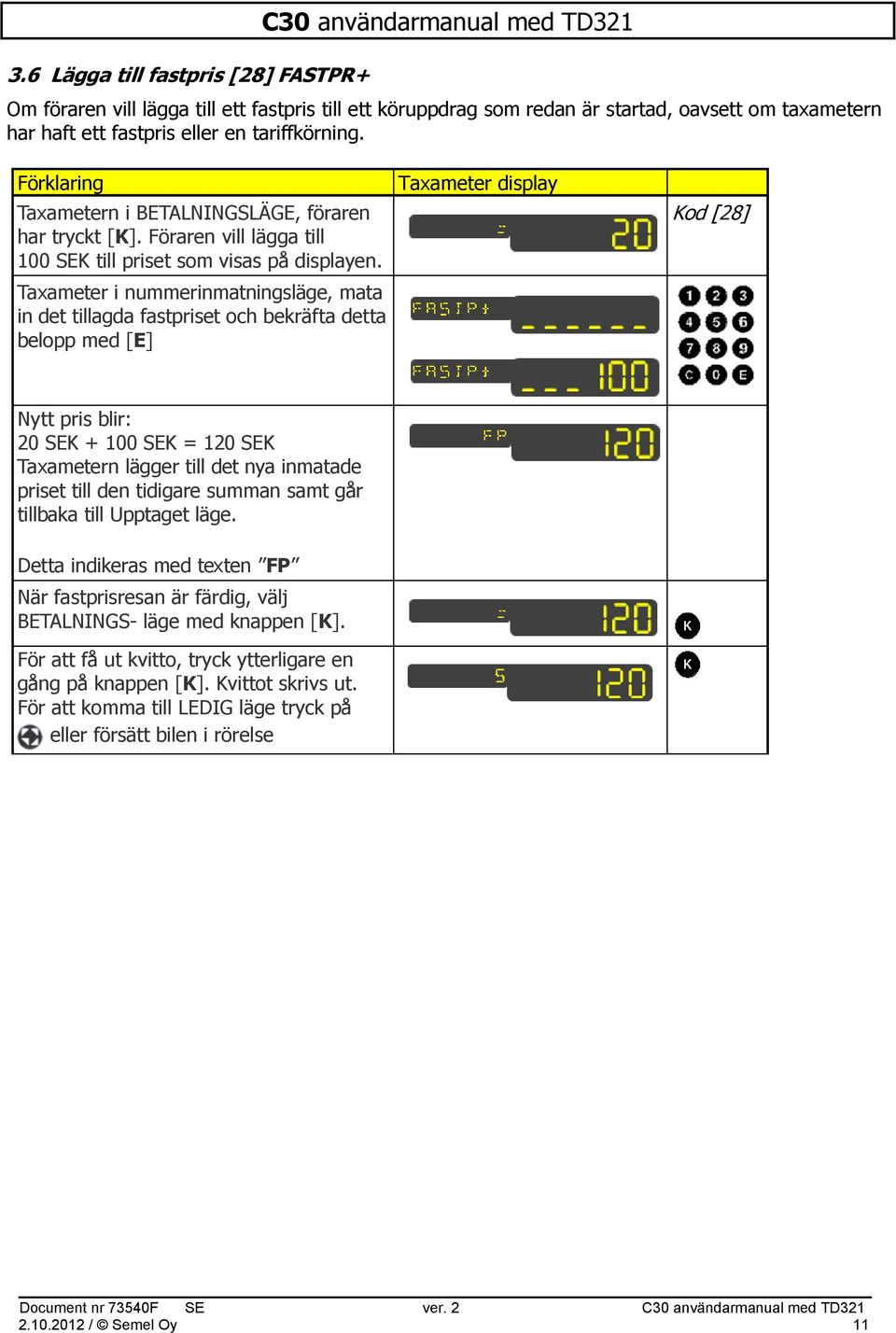

11 3.6 Lägga till fastpris [28] FASTPR+ C30 användarmanual med TD321 Om föraren vill lägga till ett fastpris till ett köruppdrag som redan är startad, oavsett om taxametern har haft ett fastpris eller en tariffkörning. Taxametern i BETALNINGSLÄGE, föraren har tryckt [K]. Föraren vill lägga till 100 SEK till priset som visas på displayen. Taxameter i nummerinmatningsläge, mata in det tillagda fastpriset och bekräfta detta belopp med [E] Kod [28] Nytt pris blir: 20 SEK SEK = 120 SEK Taxametern lägger till det nya inmatade priset till den tidigare summan samt går tillbaka till Upptaget läge. Detta indikeras med texten FP När fastprisresan är färdig, välj BETALNINGS- läge med knappen [K]. För att få ut kvitto, tryck ytterligare en gång på knappen [K]. Kvittot skrivs ut. För att komma till LEDIG läge tryck på eller försätt bilen i rörelse / Semel Oy 11

12 3.7 Pause läge [29] RAST C30 användarmanual med TD321 Det är möjligt att registrera flera rasttidpunkter under ett körpass. Det totala antalet raster kan avläsas i körpassrapporten. Taxametern i LEDIG läge Kod [29] Taxametern går till RAST läge. Tid registrering startar när rasten börjar, detta för att föraren skall se hur lång rast han tar. Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla. OBSERVERA, det är inte möjligt att byta till RAST läge när bilen kör. Taxametern återgår med automatik till LEDIG när bilen kör fortare än 5 km/h. Registrering av RAST under tariff körning. Detta är parameterstyrt. Några olika typer av körningar kan kräva att föraren måste kunna ta RAST i UPPTAGET läge. Detta kan gälla om föraren har passageraren i bilen och speciellt vid långa körningar. Taxametern i UPPTAGET läge. Föraren beslutar att ta en RAST. Taxametern går till RAST läge. Tid registrering startar när rasten börjar, detta för att föraren skall se hur lång rast han tar (10min exempel). Taxametern återgår till ursprungsläge läge när symbol knappen trycks in eller att bilen börjar rulla. Kod [29] OBSERVERA, det är inte möjligt att byta till RAST läge när bilen kör. Taxametern återgår med automatik till LEDIG när bilen kör fortare än 5 km/h / Semel Oy 12

13 4. Tillägg I BETALNINGS läge är det möjligt att lägga till olika typer av tillägg till körningen. VIKTIGT ATT KOMMA IHÅG! Tillägg skall inte förväxlas med DRICKS. Tillägg är avgifter för olika typer av service, som exempel: förbokningsavgift, bår tillägg, cykeltillägg eller flygplatstillägg. 4.1 Tillägg [31],... [35] Olika tillägg kan användas för olika användning. Namn och värden är konfigurerade i tariffeditorn och laddas in i taxametern samtidigt med tariffinformationen. I följande exempel nedan programmeras tillägg 1 att vara flygplats avgift med 50 SEK. Taxametern i BETALNINGSLÄGE. Kod [35] Taxametern visar FLYGF i extra display och den förprogrammerade fasta avgiften (50 sek) visas i huvud display. Tillägget bekräftas med E, eller annulleras med Knapp. E, E, K När kvitto skrivs ut blinkar bokstaven S Taxameter återgår till LEDIG läge när bilen Börjar åka eller trycker på knappen 4.2 Tillägg 2 [32] 4.3 Tillägg 3 [33] 4.4 Tillägg 4 [34] 4.5 Tillägg 5 [35] / Semel Oy 13

14 4.6 Tillägg i upptaget läge Denna funktion är styrd av parameter Taxametern i UPPTAGET läge Kod [35] Taxametern visar FLYGF i extra display och fastpriset i huvuddisplay (50). Tillägget accepteras med knappen E. E, E, Extra displayen (den vänstra) skiftar mellan att visa beloppet och tillägget. Det andra alternativet är att visa ett + i extra displayen, för att visa att ett tillägg är adderat Tryck K för att komma till BETALNINGSLÄGE. Tilläggen adderas automatiskt till beloppet När kvittot skrivs ut så blinkar bokstaven S K Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla / Semel Oy 14

15 4.7 Dricks [41] Om kunden vill ge lite extra till chauffören för en god service, så kan man göra det genom att knappa in TOTALBELOPPET inkl. dricks (87 SEK taxameterbelopp + 13 SEK dricks, knappa in100 SEK) Taxametern i BETALNINGSLÄGE Kod [41] Taxametern visar TIP på displayen. Knappa in totalbeloppet inklusive dricks och bekräfta med E. Tryck för att skriva ut kvitto E, K När kvittot skrivs ut så blinkar bokstaven S Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla / Semel Oy 15

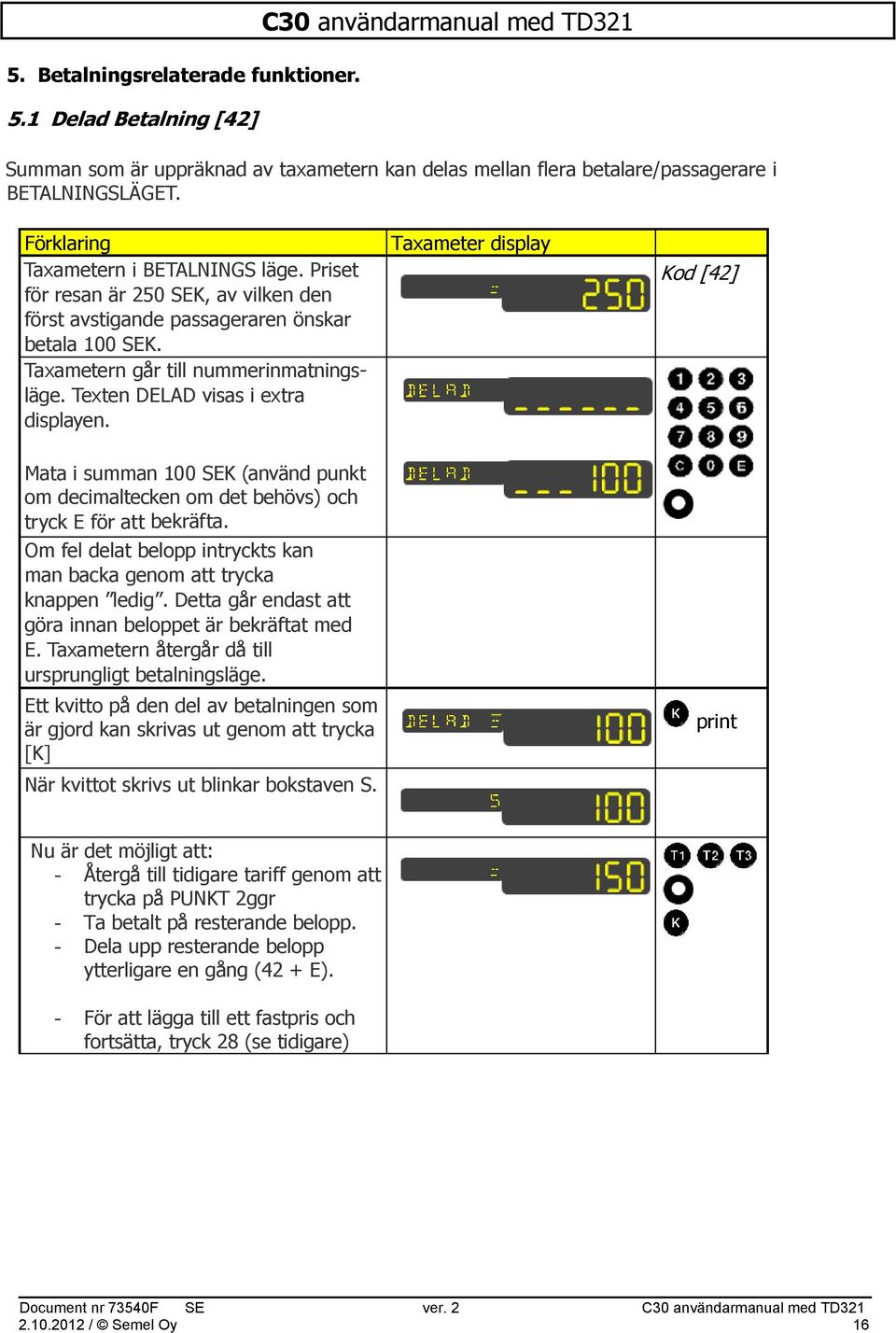

16 5. Betalningsrelaterade funktioner. 5.1 Delad Betalning [42] C30 användarmanual med TD321 Summan som är uppräknad av taxametern kan delas mellan flera betalare/passagerare i BETALNINGSLÄGET. Taxametern i BETALNINGS läge. Priset för resan är 250 SEK, av vilken den först avstigande passageraren önskar betala 100 SEK. Taxametern går till nummerinmatningsläge. Texten DELAD visas i extra displayen. Kod [42] Mata i summan 100 SEK (använd punkt om decimaltecken om det behövs) och tryck E för att bekräfta. Om fel delat belopp intryckts kan man backa genom att trycka knappen ledig. Detta går endast att göra innan beloppet är bekräftat med E. Taxametern återgår då till ursprungligt betalningsläge. Ett kvitto på den del av betalningen som är gjord kan skrivas ut genom att trycka [K] När kvittot skrivs ut blinkar bokstaven S. print Nu är det möjligt att: - Återgå till tidigare tariff genom att trycka på PUNKT 2ggr - Ta betalt på resterande belopp. - Dela upp resterande belopp ytterligare en gång (42 + E). - För att lägga till ett fastpris och fortsätta, tryck 28 (se tidigare) / Semel Oy 16

17 5.2 Rabatt [40] Vill man ge rabatt för turen kan man göra det med kod 40 OBS: Gäller endast turer som körts på tariff, inte fast pris Taxametern i BETALNINGS läge. Turen har körts på tariff och visar 250 kr Skärmen visar först TOT.BEL. Chauffören knappar in totalbeloppet med rabatt, bekräfta med E. OBS: Beloppet kan endast vara lägre än det orginala. Vill man ge rabatt på annat sätt kan man knappa vidare med E, efter TOT.BEL R.PRO = knappa in rabatt sats (%) RABATT = knappa in den rabatt du vill ge, från det originala beloppet (kr) Kod [40] E, E Välj betalsätt Tryck K för att skriva ut kvitto Rabatten syns på kvittot När kvittot skrivs ut blinkar bokstaven S K Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla. Belopp på rabatter registreras separat i taxameterns turregister / Semel Oy 17

18 5.3 Bom körning [49] Om kunden inte kommer till körningen kan summan på taxametern registreras som BOM KÖRNING. Taxametern i BETALNINGSLÄGE. Kod [49] Ett BOM körningskvitto skrivs ut Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla. OBSERVERA, BOM körningar visas på körpassrapporten på separata linjer och inkluderas i det totala km registret. 5.4 Företagsfakturering [51] För fakturering på bolaget måste man ibland fylla i kundnummer, på en tur som ska faktureras. Taxametern i BETALNINGSLÄGE. Kod [51] Taxametern visar Kundnr på skärmen. Skriv in kundnumret Taxametern skriver först ut ett debiteringsunderlag som undertecknas av passagerare Taxameterns skriver ut en följesedel som kunden erhåller Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla. E K Kassakopplad C30 med betalterminal skickar turen vidare till det anslutna bolaget för processering Belopp på bolagsfakturering registreras separat i taxameterns körpassregister / Semel Oy 18

19 5.5 Egen fakturering [59] För egen fakturering måste man ibland fylla i kundnummer, på en tur som ska faktureras. Taxametern i BETALNINGSLÄGE. Kod [51] Taxametern visar Kundnr på skärmen. Skriv in kundnumret Taxametern skriver först ut ett debiteringsunderlag som undertecknas av passagerare Taxameterns skriver ut en följesedel som kunden erhåller Taxametern återgår till LEDIG läge när knappen trycks in eller att bilen börjar rulla. E K Belopp på egenfakturering registreras separat i taxameterns körpassregister / Semel Oy 19

20 5.6 Korrigerad betalning [321] C30 användarmanual med TD321 Korrigerad betalning används i det fall om betalaren vill ändra betalsätt efter att kvitto skrivits ut. På detta sätt kan chauffören backa en betalning och ta emot en annan form av betalning. Chauffören har skrivit ut ett kvitto och taxametern är I LEDIG läge Välj kod 321, skrivaren skriver ut: [L] = Backa [K] = Korrigera Tryck K för att bekräfta eller L för att backa Skrivaren skriver ut ett krediteringskvitto som bör underskrivas av chauffören. Efter följande knapptryck på K skrivs det ut ett kvitto som passageraren skriver på. När kvittona är underskrivna, tryck E Det ursprungliga beloppet visas på taxameterdisplayen och ett annat betalningssätt kan väljas. Kontant, fakturering, kortbetalning..etc. Kod [321] [K] [K] [K] [E] Betalning av resa Nytt kvitto/följesedel skrivs ut / Semel Oy 20

21 6. Kvitto & annan info 6.1 Kvitto kopia [60] Det är möjligt att erhålla en kopia på kvittot från föregående körning. Det kan göras om t.ex. pappret tagit slut under kvittoutskrift eller att kunden önskar en kopia på kvittot. Kvittokopian är märkt med texten KOPIA. Taxametern i LEDIG eller OFF läge. Kod [60] Taxametern skriver ut en kopia på föregående kvitto 6.2 Minikvitto Minikvitto kan alltid erhållas på en körning istället för det vanliga kvittot. Detta görs genom att i BETALNINGLÄGET trycka punkt och sedan direkt K Taxametern i BETALNINGSLÄGE, tryck punkt och sedan K DOT 6.3 Innerbelysningskontroll [62] Om taxametern har blivit kopplad till kontrollen av innerbelysning, så tänds den automatiskt i betalningsläge. Kod [62] gör det möjligt att växla mellan PÅ/AV på innerbelysning. OBSERVERA Detta kräver att innerbelysningen är kopplad till systemet. 6.4 Visa Klocka [63] Gällande tid kan visas i extra display. Taxametern i OFF eller LEDIG läge Kod [63] Tiden visas i huvuddisplay i 2 sek 2 sek. Klockan kommer sedan fram i extra display. För att ångra och ta bort klockan gör om samma procedur igen / Semel Oy 21

22 6.5 Visa datum [68] Gällande datum kan visas i extra display. Taxametern i LEDIG eller OFF läge Kod [68] Datumet visas i huvuddisplay i 2 sek 2 sek. Datumet kommer sedan fram i extra display. För att ta bort funktionen, gör om proceduren. 6.6 Visa köruppdragets sträcka [64] Taxametern i BETALNINGSLÄGE Kod [64] Taxametern visar färden sträcka i km under 2 sekunder Taxametern går tillbaka till föregående läge. 2 sec K 6.7 Hastighetsmätare [69] Eftersom taxametern är kalibrerad för att räkna ut korrekt sträcka, är det samtidigt också möjligt att beräkna och visa hastighet. Taxametern i OFF eller LEDIG läge Kod [69] Hastigheten visas i huvuddisplay t.ex. 23 km/h Tryck ledig och taxametern återgår till original läge / Semel Oy 22

23 6.8 TIDRÄKNINGSTEST [93] C30 användarmanual med TD321 Med denna funktion kan man utföra en 30 minuters tidkontroll. Taxametern i OFF läge. OBSERVERA: Denna operation kan göras med plomb öppen & stängd. Taxametern går i test läge. Extra display visar START. Testen startar så fort E trycks in. Var redo med ett tidtagarur och tryck E samtidigt som tidtagaruret startas. Display visar TID och beräkningen startar. Display visar i denna fas, med en noggrannhet på 10 sekunder. Fortsätt denna test i 10 minuter När displayen visar 10 minuter, stoppa beräkningen genom att trycka på E, stoppa samtidigt tidtagaruret. Exakt tid visas i sekunder.(10 minuter = 600 Sekunder) Tryck E och skriv in manuellt avläst tid från tidtagarurets i sekunder, bekräfta inskrivet värde med E. Resultatet är nu omräknat till 30 min, period och skrivs ut på skrivaren. Denna rapport skall läggas till kontrollrapporten. Taxametern återgår till OFF läge. Kod [93] E E E / Semel Oy 23

24 7. Register 7.1 Visa körpass register [70] KP-REG. Taxametern visar de registrerande värdena från pågående körpass i displayen. För att byta till nästa värde tryck E-knapp. Registren är: TOT-KM BET-KM UPPDRG KONTNT KREDIT BOM.SEK TOT.TG Totala km under pågående körpass Antal kilometer i TARIFF och STOPPAT läge Antal köruppdrag under körpasset. Kontanter under körpasset Krediter under körpasset. BOM körningar under körpasset i SEK. Tillägg under körpasset. OBSERVERA inte dricks. 7.2 Visa totalregister [71] TOTREG. Taxametern visar de totala registrerade värdena i display. För att byta till nästa värde tryck E-knapp. Registren är: TOT-KM BET-KM UPPDRG KONTNT KREDIT BOM.SEK TOT.TG Totalt ackumulerade kilometer Totalt ackumulerade kilometer i TARIFF och STOPPAT läge. Totalt ackumulerade köruppdrag Totalt ackumulerade kontanter. Totalt ackumulerade krediter. Totalt ackumulerade bomkörningar i SEK. Totalt ackumulerade tillägg. OBSERVERA inte dricks / Semel Oy 24

25 8. Rapporter 8.1 Körpassrapporter [80] KÖRPAS Skriver ut KÖRPASSRAPPORT i överenstämmelse med STAFS. Om kommandot görs under ett körpass blir det istället en MELLANRAPPORT. Kopior av körpassrapporten är märkta med KOPIA senaste kvitton [87] SK.RAP Skriver ut de senaste sex kvittona i överensstämmelse med STAFS. Alla kvittokopior är märkta med texten KOPIA timmars rapporter [8748] 48HREP Skriver ut alla avslutade KÖRPASSRAPPORTER från de senaste 48 timmarna i överenstämmelse med STAFS. Om endast en rapport finns tillgänglig, skriver taxametern ut den föregående körpassrapporten, även om den inte är avslutad under de senaste 48 timmarna. De utskrivna gamla rapporterna är alla märkta med KOPIA. 9. Officiell information och rapporter 9.1 Taxameterkontroll (poliskontroll) [91] TAXAMK Skriver ut taxameterns taxameterkontrollrapport i överenstämmelse med STAFS. 9.2 Anpassningskontroll [92] ANPASS Skriver ut anpassningskontroll i överenstämmelse med STAFS / Semel Oy 25

26 9.3 Taxameter konstant test [94] TK TEST Med denna funktion kan man manuellt kontrollera konstanten (Tk). Kontrollen kommer inte att ändra ursprungsvärdet Taxametern i OFF läge Kod [94] Taxametern går i test läge. Extra display visar START. Testen startar så fort E trycks in Så fort E har tryckts startar taxametern att räkna Pulser. Kör teststräckan 1000 m och tryck E vid slutmärket. Taxametern visar först det senaste lagrade värdet Tk, inlagt vid kalibreringen. Mätaren visar sedan det aktuella värdet från detta test. Om allt stämmer så skall det bli samma värde som det tidigare. Mätaren visar den körda sträckan, det skall bli1000 m. E E E E E 9.4 Visar MID skyddade variabler [95] SKY.NUM Visar antal ändringar/byte av skyddad mjukvara Taxametern i OFF läge Kod [95] Taxametern visar antalet av skyddade ändringar. E 9.5 Visar MID check summa [96] MID.CHK Visar MID check summa på display. 9.6 Event log [97] LOG Händelselog kan visas på display. 9.7 Skriv ut log [98] SKR.LOG Skriver ut händelselogg / Semel Oy 26

27 9.8 MID BRS [99] C30 användarmanual med TD321 Denna meny gör det möjligt att bläddra genom olika data som är som är krav i MID regel verket. TOT-KM Totala km sedan första installation BET-KM 9506 Totalt betalda km UPPDRG 560 Antal uppdrag från första installation TOT.TG 500 Totalt tillägg från första installation TOTUTG 9506 Totalt inkört utan tillägg Tk 2345 Taxameter konstant PLOMB.D Plomberingsdatum TAXINR Taxi nummer T1 S/D S Tariff 1 med eller utan brytpunkt (S/D) T1SEKM 73 Tariff 1, SEK/km T1SEKH 167 Tariff 1, SEK/h T1STRO 10 Stroke T2 S/D D Tariff 2 med eller utan brytpunkt (S/D).. T3 S/D D Tariff 3 med eller utan brytpunkt (S/D) T4 S/D D Tariff 4 med eller utan brytpunkt (S/D) E31 FLYG Tillägg 31 namn E31MIN 60 Tillägg 31 min pris E31MAX 60 Tillägg 31 max pris E31DEF 60 Tillägg 31 restriktion. E32 FÄRDTJ Tillägg 32. E33 TÅG Tillägg 33. SK 923 Sista kvittonummer SKSTAD DDMMYY Sista kvittots startdatum SKSTAT 0800 Sista kvittots starttid SKSLUD DDMMYY Sista kvittots slutdatum SKSLUT 0830 Sista kvittots sluttid PÅSLAG 42 Startavgift/Påslag SKTILL 60 Registrerade tillägg T1KM 6.70 KM på Tariff 1 T1SEKM 73 Tariff 1, SEK/km T1H 0.5 Tid på tariff (timmar) T1SEKH 167 Tariff 1, SEK/h SKTUT 489 Sista kvittots totala belopp utan tillägg SKTOT 549 Sista kvittots totala belopp / Semel Oy 27

28 9.9 Tidsjustering [101] TIDJUS C30 användarmanual med TD321 Tidsjustering av taxameterns klocka kan göras med denna funktion. Max ändring är +/- 2 min under en vecka. Taxametern i UPPTAGEN eller OFF läge. Kod [101] Display visar TIDJUS, tryck E för att ändra, använd nummer tangenterna för att skriva in timmar och minuter. E Display visar tiden i HHMM (timmar och minuter) När ny tid är satt, accepterar taxametern ingen ändring som är större än +/- 2 minuter under en vecka. Avbryt med knappsymbol 10. MOMS funktioner 10.1 Ändring av MOMS [300, 301, 302] MOMS0, MOMS1, MOMS2. Taxametern använder alltid MOMS för persontransporter som default (givet värde). Om andra momssatser skall används, måste dessa väljas före betalning. Det är tre MOMS värden: VAT0 (momsfri transport (utomlands) 300 VAT1 (persontransport) 301 VAT2 ( godstransport) 302 Taxametern i BETALNINGS läge. Extra displayen visar den valda MOMS satsen vilken försvinner automatiskt efter 2 sekunder. (Detta ex. Kod 300) Taxametern räknar om med den nya momssatsen, vilket sedan visas på kvittot. När kvittot skrivs ut så blinkar S. Koder [300,301, 302] 2 sec. K Taxametern återgår till LEDIG läge när bilen börjar åka eller trycker symbolen / Semel Oy 28

29 11. Sätta flaggor Flaggor [600] Denna meny gör det möjligt att ändra vissa parametrar. Vissa parametrar kräver öppen plomb. Parameter Definition F-KORT Körpass startas med förarkort 0 = Inget förarkort 1 = Med förarkort (default) OFF.KM Visar körda kilometer i OFF läge. 0 = Visa kilometer(default) 1 = Visa inte kilometer CLO.VIS Inställning för klocka 0 = Klocka visas inte (default) 1 = Klockan visas 2 = Klockan visas beroende på inställning i föregående körpass ROU.CAS Inställning för körningar som ska faktureras 0 = automatiskt till F-fakturering 1 = automatiskt till E-fakturering 2 = välj alltid manuellt LT.INTE Test intervall för taklampa 0 = Ingen test (default) 1-X = Lampans diagnostik körs med intervall i sekunder. LAMP.TP Ställa in taklampans typ 0 = Ingen (default) 1 = Starplast 2 = Gamma KLO.INT Display typ 0 = TD330 1 = TD321(DEFAULT) RASTUT Pausa under UPPTAGEN läge 0 = Inte tillåtet 1 = Tillåtet (default) PRIVAT Privat körning tillåten 0 = Inte tillåten 1 = Tillåten (default) WORKTM Arbetstidsuppföljning 0 = Inte aktiv (DEFAULT) 1 = Aktiv TAKSKY Takskylt belysning 0 = Takskylt släckt 1 = Takskylt tänd (DEFAULT) START.R Start rapport 0 = Skrivs inte ut 1 = Skrivs ut MC40 MC40/50 ansluten 0 = MC40/MC50 inte ansluten (DEFAULT) 1 = MC40/MC50 ansluten PMT.TRM Betalterminal ansluten 0 = Betalterminal inte ansluten (DEFAULT) 1 = Betalterminal ansluten F-KORT Förarkort 0 = Inte förarkort (DEFAULT) 1 = Använd förarkort A-TUR Minikvitto 0 = Inga minikvitto utskrifter 1 = Skriver ut minikvitto efter körpass rapport (DEFAULT) A-KÖRP Körpass rapport 0 = Ingen körpass rapport 1 = Skriver ut körpass rapport (DEFAULT) 2 = Skriver ut körpass rapport + 1 kopia 3 = Skriver ut körpass rapport + 2 kopior / Semel Oy 29

30 11.2 Flaggor [601] C30 användarmanual med TD321 Denna meny gör det möjligt att ändra vissa MID och STAFS styrda parametrar. Kräver öppen plomb. Parameter Definition MID/STAFS LOG.WAR Ledigt minnesutrymme i procent för MID logg. Meddelande när minnet är fullt = default MID = 5 TAR.NAM INF.MID Visa tariff namn/nummer på display MID logg överskrivning tillåt/neka 0 = Visa nummer (default) 1 = Visa namn 0 = Logg överskrivning tillåten 1 = Logg överskrivning nekad, kräver kod 902 för att rensa logg (default) MID.MIN Hantera minimum pris 0 = min pris visas först vid KASSA läge. 1 = min. pris visas genast från start. (DEFAULT) MID.EXT SW.PERM Tillägg inkluderas/inkluderas inte i pris Inställning för godkännande av SW uppdatering 0 = Inkluderas 1 = Inkluderas inte (default) 2 = Inkluderas med extra tillägg till vänster. 0 = Godkännande av SW uppdatering med kod = Inget godkännande (default) MID.OP Visa OFF och LEDIG läge 0 = Visa inte på display 1 = OFF läge (inte körpass) och LEDIG status på display. (default) DIS.OFF Display hantering 0 = display är alltid aktiv (default) 1 = display kan stängas av så att den inte visar någonting. PRI.OBL Skrivare obligatorisk 0 = Inte obligatoriskt (default) 1 = Obligatorisk DRI.NO Förarnummer minimum längd 0 = Inget förarnummer behövs (default) 1-X = Förarnr. min längd STAFS = 0 MID=1 MID=1 MID = 1 MID/STAFS = 1 MID=0 STAFS = 1 STAFS = / Semel Oy 30

31 12. KÖRPASSRAPPORT specifikation C30 användarmanual med TD321 Pass tot km. Pass taxam.km Antal uppdrag Löpnummer Totalt körd distans under körpass. Distans unders STOPPAD och UPPTAGEN lägen. Antal köruppdrag Kvittonummer intervall (XXXX-YYYY) KÖRPASSVÄRDEN Kontant kr: Varav moms kr Moms 6.00 Moms Momsfritt Kredit kr: Varav moms kr Moms 6.00 Moms Extra momsf Pass avslutat utan kort Raster: Totalt inkört belopp. Moms på inkört belopp. 6% moms del. 25% moms del. Inkört med 0 % moms. Totalt inkört kredit. Moms på inkört kredit. 6% moms del. 25% moms del. Inkört med 0 % moms (t.ex. dricks). Körpass avslutat utan förarkort (JA/NEJ) Antal raster under körpass ACKUMULERADE VÄRDEN Tot. färdst.km Tot taxitr. Km Tot ant.uppd. Tot.tlg.KR: Tot.färd KR Total sträcka Total sträcka i taxitrafik. Totalt antal köruppdrag. Totalt tillägg Totalt inkört belopp Inkluderar värden även under låg spänningsförsörjning / Semel Oy 31

32 13. KODLISTA 13.1 OFF LÄGE KOD FÖRKORTNING NAMN 21 START Starta körpass 24 SERVICE Vägsträcka registreras som service 60 KOPIA Skriver ut kopia av senaste kvitto 62 I-BELY Slå av och på innerbelysning 63 KLOCK Visar tid 67 VOLTS Visar spänning till taxametern 68 DATUM Visar datum 69 HASTIG Visar hastighetsinformation 70 KP-REG Visar körpassregister 71 TOTREG Visar totalregister 80 KÖRPAS Skriver ut körpassrapport 87 SK.RAP Skriver ut 6 senaste kvitton 89 PARAM Skriver ut parameter rapport 91 TAXAMK Poliskontroll PK1 (taxameterkontroll) 92 ANPASS Poliskontroll PK2 (anpassningskontroll) 93 TD TEST Test av klocka 94 TK.TEST Taxameterkonstant test 95 PRO.NUM Visar antal av ändring/byte av skyddad SW 96 MID.CHK Visar MID check nummer 97 MID.LOG Visar händelse logg 98 SKR.LOG Skriver ut händelse logg 99 MID.BRS Visar MID information 101 TIDINS Klockjustering 204 TERID.1 Service nummer första 6 siffror 205 TERID.2 Service nummer sista 6 siffror 207 FAK.NUM Inställning för faktureringsnummer 229 SKR.TS Skrivartest 600 FLAGS Öppnar meny för inställningar av flaggor 601 MID.FLA Öppnar menyn för MID flaggor 650 INF.LOG Informations log. 660 FIFO.RE Visar vad som ligger i FIFO minne HREP Skriva ut senaste 2 eller alla körpassrapporter från senaste 48 timmarna 9001 BYTE Ändring av betalterminalsnummer / Semel Oy 32

33 13.2 LEDIG LÄGE KOD FÖRKORTNING NAMN 15 ORDER Skriv in ordernummer 16 KÖRKLA Skriv in referensnummer 22 SLUT Avsluta körpass 24 SERVICE Registrera service körning 25 FASTPRIS Mata in ett fastpris 26 SLINGA LB körning, Slingkörning 29 RAST Rast 60 KOPIA Skriver ut kopia på senaste kvittot 62 I-BELY Slå av/på innebelysning 63 KLOCK Visar tid 67 VOLTS Visar matningsspänningen till C30 68 DATUM Visar Datum 69 HASTIG Visar hastighetsinformation 70 KP-REG Visar körpassregister 71 TOTREG Visar Totalregister 80 KÖRPAS Visar Körpassregister 81 TURER Skriva ut körpassrapport med kvitton 87 SK.RAP Skriver ut 6 senaste kvitton 89 PARAM Skriver ut parameter rapport 91 TAXAMK Poliskontroll PK1 (taxameterkontroll) 92 ANPASS Poliskontroll PK2 (anpassningskontroll) 93 TD.TEST Test av klocka 94 TK.TEST Taxameterkonstant test 96 MID.CHK Visar MID check nummer 99 MID.BRS Visar MID information 101 TIDJUS Klockjustering 321 KORR-1 Korrigering av sista kvittot 322 KORR-2 Korrigering av näst sista kvittot 323 KORR-3 Korrigering av 3:e sista kvittot 601 MID.FLA Öppnar menyn för MID flaggor 660 FIFO.RE Visar vad som ligger i FIFO minne HREP Skriva ut senaste 2 eller alla körpassrapporter från senaste 48 timmarna / Semel Oy 33

34 13.3 UPPTAGET LÄGE KOD FÖRKORTNING NAMN 29 RAST Rast 31 TILLÄGG 1 Lägga till tillägg 32 TILLÄGG 2 Lägga till tillägg 33 TILLÄGG 3 Lägga till tillägg 34 TILLÄGG 4 Lägga till tillägg 35 TILLÄGG 5 Lägga till tillägg 65 VÄNTTID Används INTE 91 TAXAMK Poliskontroll PK1 (taxameterkontroll) 13.4 BETALNINGSLÄGE KOD FÖRKORTNING NAMN 16 KÖRKLA Skriv in referensnummer 25 FASTPR Fastpris 28 FASTPR+ Lägga till ett fastpris till tidigare belopp 31 TILLÄGG 1 Lägga till tillägg 32 TILLÄGG 2 Lägga till tillägg 33 TILLÄGG 3 Lägga till tillägg 34 TILLÄGG 4 Lägga till tillägg 35 TILLÄGG 5 Lägga till tillägg 40 BELOPP Ge rabatt 41 EXTRA Lägga till dricks 42 DELAD Delad betalning 49 BOM Bomkörning 51 B-FAKT Företagsfakturering 59 E-FAKT Egen fakturering 62 I-BELY Slå av och på innerbelysning 64 KM Visa köruppdragets sträcka i KM 91 TAXAMK Poliskontroll PK1 (taxameterkontroll) 300 MOMS0 Ändra moms 301 MOMS1 Ändra moms 302 MOMS2 Ändra moms 303 MOMS3 Ändra moms / Semel Oy 34

35 14. Technical specifications C30 användarmanual med TD321 TM206E Construction TM206 (central power unit) Dimensions TM206E Voltage TM206e Power consumption TM206e Operating temperature Storage temperature Pulse input frequency range aluminum profile 33 mm x 119mm x 72 mm (T x L x W) Weight: 200g 8 32 VDC 40 ma at 12 V C C imp/km TD321 and TD330 Construction TD321 (display) Construction TD330 (display) Dimensions TD321 Dimensions TD330 RX80E Dimensions RX80e Voltage RX80e Construction RX80e (thermal printer) aluminum front, plastic back aluminum front, plastic back 15 mm x 180 mm x 50 mm (T x L x W) Weight: 150g 15 mm x 150 mm x 50 mm (T x L x W) Weight: 140g 32 mm x 122 mm x 75 mm (T x L x W) Weight: 400g 9 16 VDC aluminum profile Installationsmanual i separat dokument / Semel Oy 35

36 DECLARATION OF CONFIRMITY This declaration certifies that the below mentioned system conforms to the essential requirements of the 2004/22/EC and 2004/104/EC. Description of the system: Type: Manufacturer: Ansatie 2 FIN VANTAA Taxameter system C30, TM6000, FR3000 Semel Oy The construction of the appliances is in accordance with the following standards: EMC: Class E3 ISO IEC IEC IEC SS-ISO ISO EN Mechanical test: OIML D11 class M3 IEC IEC IEC IEC Vibration test Vibration test Vibration test Drop test Climate test: IEC Temperature sequence IEC Temperature with duration TR IEC Climate sequence IEC Humidity test IEC Temperature test with duration TR The system has been tested according to these standards by the SP Sveriges Tekniska Forskningsinstitut, All requirements are fulfilled. EC type examination certificate: No MID Assessment decision certificate No MID The product is CE marked since Signature: The authorized signature to this declaration, on behalf of the manufacturer, and the Responsible person based within the EU, is identified below. Vantaa, November 07, 2008 Börje Nummelin Managing Director Semel Oy / Semel Oy 36

37 EGNA ANTECKNINGAR. MITT SYSTEM ID / Semel Oy 37

38

39 KGK Semel AB KGK SEMEL HELPDESK KGK Semel Ab helpdesk ger support i tekniska problem på nummer KGK Semel Ab helpdesk tillgänglig mellan
