1 COCKPIT 2 FC 520/ 530 / 535 SE BRUKSANVISNING

2 Bästa kund, vänligen uppmärksamma TRELOCK-kodsystemet när du tar i bruk din cykeldator! PIN-kod: Alla produkter har en fabriksinställd PIN-kod som är Du kan skydda din TRELOCK-mätare från stöld genom att använda PIN-koden (sida 21/22). Du kan byta PIN-kod och PIN-tid (energisparande funktion) när som helst. Nedan du skriva din PIN-kod och din PIN-tid: PIN-kod: PIN-tid Du har gjort ett gott beslut genom att välja TRELOCK cykeldator FC 520 eller FC 530 (båda med Uni-hölje), eller FC 535 (Night- Light-hölje). Din nya cykeldator är enkel och behändig att använda tack vare det visuella guidesystemet och en stor monoknapp typisk för TRELOCK-produkter. Vänligen läs igenom denna manual före du tar cykeldatorn i bruk. Innehåll 1. Cykeldatorns delar 4 2. Installera batteriet 5 3. Installation 6 4. Displaydesign och funktionsprincip Allmänna grundinställningar Huvudmenyerna Träning Tilläggsråd och -information Anteckningar 29 Du kan dessutom registrera din PIN-kod och de övriga koderna på : Ifall din adress ändras ber vi dig meddela detta till oss. 2 3

3 1. Cykeldatorns delar 2. Installera batteriet 2.1 Endast FC FC 520, FC 535 När kunden får produkten har batteriet redan installerats i cykeldatorn. För att aktivera cykeldatorn måste den röda plastremsan först avlägsnas. Vrid locket till batteriavdelningen i bottnet på datorn motsols och dra ut plastremsan. Vrid sedan locket på plats. Displayen på cykeldatorn drivs med ett batteri i Night-Light-höljet. Använd ett mynt för att vrida upp locket på batteriavdelningen på sensorn. Vrid locket motsols och placera batteriet med +-tecknet uppåt (se bild). Vrid sedan locket på plats. 2x 4x 4x Lithium-batteri CR2032 Lithium-batteri CR

4 3. Hopsättning/Montering 3.1 Hopsättning/Montering FC 520, Styrstångsmontering FC 520, 530 a) Styrstångsmontering b) Styrstamsmontering 6 7

5 3.3 Styrstamsmontering FC Installation av sensor 8 9

6 3.5 Installation av magnet 4. Displaydesign och funktionsprincip SET-knapp Visuellt guidesystem Analogisk hastighetsmätare Byt batteri Displayrad 1 Displayrad 2 Displayrad 3 MODE-knapp 10 11

7 5. Allmänna grundinställningar 5.1 Språkval När cykeldatorn aktiverats genom att plastremsan avlägsnats kommer du automatiskt till Sprache? -menyn (språkmenyn). Genom att trycka på SET-knappen visas du språkvalsalternativen. Använd MODE-knappen för att välja en av de 8 språken (tyska, engelska, franska, holländska, spanska, italienska, ryska eller polska) och bekräfta ditt val med SET

8 5.2 Välj antingen km/h eller m/h I Dimensions? -menyn är km/h grundinställt. Om du vill bekräfta denna grundinställning tryck MODE. För att byta till m/h tryck på SET. Använd sedan MODE-knappen för att välja mellan m/h and km/h i Unit Speed -fönstret window. Bekräfta med SET. Dimensions set bike 5.3 Ställa in hjulstorlek (inte FC 520) Du kan använda din cykeldator på två olika cyklar- även om hjulen inte är av samma storlek.för att göra detta behöver du en sändare (Art. ZF 405 för FC 530, eller ZF 409 för FC 535) och en magnet, ZF 50. Dessa är tilläggsutrustning och följer inte med i förpackningen. Tryck på SET- knappen för att ställa in eller byta inställningar för cykel 1 eller cykel 2 i Set Bike -fönstret. Använd MODE-knappen för val av Cycle 1 eller Cycle 2, bekräfta med SET. set bike Dimensions unit speed unit speed bike

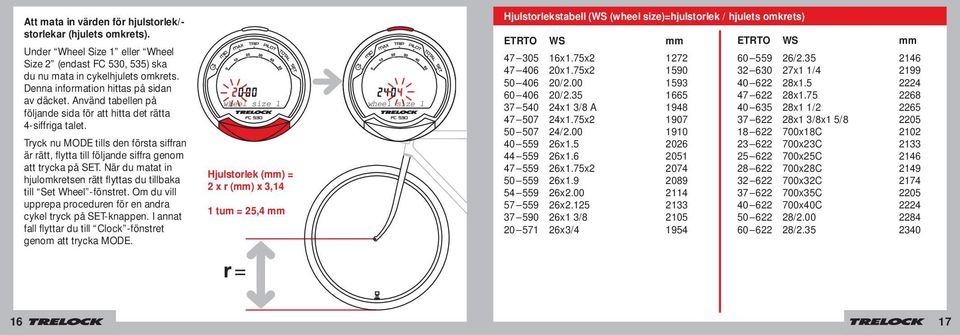

9 Att mata in värden för hjulstorlek/- storlekar (hjulets omkrets). Under Wheel Size 1 eller Wheel Size 2 (endast FC 530, 535) ska du nu mata in cykelhjulets omkrets. Denna information hittas på sidan av däcket. Använd tabellen på följande sida för att hitta det rätta 4-siffriga talet. Tryck nu MODE tills den första siffran är rätt, flytta till följande siffra genom att trycka på SET. När du matat in hjulomkretsen rätt flyttas du tillbaka till Set Wheel -fönstret. Om du vill upprepa proceduren för en andra cykel tryck på SET-knappen. I annat fall flyttar du till Clock -fönstret genom att trycka MODE. wheel size 1 wheel size 1 Hjulstorlek (mm) = 2 x r (mm) x 3,14 1 tum = 25,4 mm Hjulstorlekstabell (WS (wheel size)=hjulstorlek / hjulets omkrets) ETRTO WS mm ETRTO WS mm x1.75x x1.75x / / x1 3/8 A x1.75x / x x x1.75x x x x x1 3/ x3/ / x1 1/ x x x1 1/ x1 3/8x1 5/ x18C x23C x25C x28C x32C x35C x40C / /

10 5.4 Att ställa klockan Om du vill mata in tiden tryck då SET. En efter en kan timmar, minuter och sekunder (som startar efter att minuterna bekräftats) matas in genom att trycka på MODE-knappen. Använd SET för att bekräfta och för att flytta till följande siffra. Clock? Clock 5.5 Att mata in och byta den stöldförebyggande PIN-koden Du kan använda PIN-koden för att förhindra olovlig användning av din cykeldator. Cykeldatorn kan inte användas om inte rätt PIN-kod matas in. När tiden matats in flyttas du automatiskt till Change PIN? -fönstret. Här kan du mata in din personliga PIN-kod och senare byta den. Tryck på MODE-knappen om du önskar att inte ta ibruk PIN-koden. I annat fall, efter att ha tryckt SET, ombeds du mata in din gamla PIN-kod (fabriksinställning 0000 ). Tryck MODE tills den rätta siffran visas och förflytta dig till nästa siffra med SET. Om fel PIN-kod matats in visas Wrong PIN under ca. 3 sekunder och du omeds mata in koden på nytt. Om koden är korrekt matas den nya PIN-koden in enligt beskrivningen ovan. När sista siffran bekräftats med SET bör PIN-koden matas in en gång till. Om koden felmatas andra gången flyttas du automatiskt till Change PIN? - fönstret. Kom ihåg att anteckna din kod på s. 2 i denna manual så att du inte glömmer den! change PIN? Clock Clock Clock enter PIN 18 19

11 5.6 Att mata in och byta PIN-tid Om cykeldatorn är i viloläge (Sleep) och inte aktiveras inom en viss tid måste PIN-koden matas in. Denna tidsperiod (PIN Time) kan matas in i Set PIN Time - fönstret. Efter att ha tryckt på SETknappen ombeds du mata in din PIN-kod. Om koden är korrekt flyttas du automatiskt till PIN Time, där du kan mata in en tid på maximalt 240 minuter. Om du inte önskar aktivera denna funktion ställ PIN time till 000. PIN-Time new? 5.7 Funktion för energisparande En funktion för energisparande är kopplad till PIN time - funktionen. Fabriksinställningen för PIN-tid är 60 min., och fabriksinställningen för PIN-kod är Displayrutan försätts med andra ord i viloläge under 60 minuter, varefter datorn stängs av. Denna tidsperiod kan justeras enligt instruktionerna på föregående sida. Om PIN-tiden matats in som 0, är funktionen för energisparande deaktiverad och klockan visas konstant i displayrutan. Om PIN-koden är 0000 och en PIN-tid annat än 0 matats in är funktionen för energisparande aktiv. Detta betyder att när PINtiden gått ut stängs cykeldatorn av och kan endast aktiveras med en korrekt PIN-kod. 6. Huvudmenyerna Tryck på MODE för att flytta mellan huvudmenyerna (menus) - (se ). För att mata in siffror (tid, nedräkningsvärden osv.), tryck på MODE flera gånger tills rätt siffra visas i displayrutan. Tryck sedan SET för att flytta till nästa siffra. Efter sista siffran bekräftar du värdena med SET. enter PIN PIN-Time PIN-Time 20 21

12 6.1 Tidtagarur-meny (endast FC 530, 535 ) Nuvarande hastighet Tidtagarur Menydisplay Att starta, stoppa och nollställa tidtagaruret Använd SET-knappen för att starta och stoppa tidtagaruret. Genom att trycka in SETknappen i 3 sekunder nollställs tidtagaruret. 6.2 Medelhastighetsmeny (MID) Nuvarande hastighet Nuvarande tid Medelhastighet på ifrågavarande varv MID -menyn visar varvets nuvarande medelhastighet. Genom att rycka in SET-knappen i 3 sekunder stannas medelhastighetsmätningen för ifrågavarande varv och all varvinformation nollställs. 6.3 Maxmeny (MAX) 6.4 Tripmenyn (TRIP) Maxhastigheten på ifrågavarande varv visas i Maxmenyn. Genom att rycka in SET-knappen i 3 sekunder stannas maxhastighetsmätningen för ifrågavarande varv och all varvinformation nollställs. Nuvarande hastighet Nuvarande tid Nuvarande hastighet Varvtid Varvtiden och antalet kilometrar på ifrågavarande varv visas i Tripmenyn. Genom att rycka in SET-knappen i 3 sekunder stannas mätningen för varvtid och sträcka på ifrågavarande varv och all varvinformation nollställs. Maxhastighet på ifrågavarande varv Varvkilometrar 22 23

13 6.5 Kilometerräknarmeny (PILOT) Nuvarande hastighet Nuvarande tid Kilometerräknare (justerbar) Ställa kilometerräknaren Genom att rycka in SET-knappen i 3 sekunder kan kilometerräknaren ställas i Set km -fönstret (detta är endast möjligt om tidtagaruret är deaktiverat). Denna funktion är behändig om du tex. tagit en omväg trots att du följer en förutbestämd rutt på kartan. 6.6 Total-menyn (TOTAL) Nuvarande hastighet Körtid sammanlagt (ifrågavarande cykel) Kilometrar sammanlagt (ifrågavarande cykel) Den sammanlagda körtiden och kilometrarna visas i Total-menyn. Kilometrarna kan justeras via Inställningsmenyn (SET), vilket gör det möjligt att flytta kilometertalet från din gamla cykeldator till din nya TRELOCK-dator. 3 sekunder 6.7 Inställningsmeny (SET) Att byta förhandsinställning Nuvarande hastighet Total körtid (Cykel 1+ 2) Totala körkilometrar (Cykel 1+ 2) Om du använder datorn på två olika cyklar (gäller inte FC 520), måste du välja cykel på datorn före du startar. Genom att trycka på SET-knappen visas vilken cykel som för tillfället är vald, i displayrutan. Använd MODEknappen för att byta cykel och bekräfta med SET. Om du inte trycker på SET bekräftas cykelvalet automatiskt efter 5 sekunder. Bike 1 Genom att rycka in SET-knappen i 3 sekunder i Inställningmenyn (SET) kan du ändra på dina grundinställningar. MODE-knappen flyttar dig automatiskt till inställningarna för Clock? (klocka) och Wheel Size? (hjulstorlek) och undermenyerna Bike 1 och Bike 2 (gäller inte FC 520) samt Total km, en efter en. Tryck på SET och MODEknapparna samtidigt i 3 sekunder för att återgå till de allmänna grundinställningarna

14 7. Träning 7.1 Målinriktad träning Din TRELOCK-cykeldator erbjuder dig flera alternativ för målinriktad träning. Du har, till exempel, möjlighet att följa hur länge du tränar hur många kilometrar du till tillryggalägger hur lång tid det tar att tillryggalägga en viss sträcka 8. Tilläggsråd och -information 8.1 Att byta batteri = När denna symbol visas i displayrutan behöver batteriet bytas. I cykeldatorn, sensorn och Night-Light-höljet (endast FC 535) finns ett 3V batteri av typen CR Märk: Gamla batterier är problemavfall och bör absolut inte slängas bland hushållsavfallet! Dina inställningar finns kvar i cykeldatorn trots att den är utan batteri. 8.2 Vanliga frågor Varför kan cykeldatorn inte aktiveras? Batteriet är slut och måste ersättas med ett nytt. Varför visas ingen annan information än tid i displayrutan? Cykeldatorn är i viloläge (Sleep mode) tryck på vilken knapp som helst, eller börja cykla, för att aktivera den. Varför visas fel hastighet i displayrutan? Fel hjulstorlek har matats in. Varför visas ingen hastighet alls? Avståndet mellan sensorn och magneten är för stort eller sensorbatteriet är slut. Varför är displayrutan mörk eller reagerar långsamt? Användningstemperaturen på (5 C 50 C; 40 F 120 F) är för låg eller för hög. Varför syns informationen i displayrutan svagt? Batteriet är slut och måste ersättas med ett nytt. 8.3 Nollställning Alla behövliga nollställningar uttförs automatiskt av cykeldatorn. Ifall att ett problem trots detta skulle inträffa rekommenderas att du tar ut batteriet, väntar en stund och installerar batteriet på nytt. 8.4 Underhåll Din TRELOCK-cykeldator kräver inget underhåll. Om du vill rengöra delarna rekommenderas ett milt rengöringsmede. Skydda sensorn och mätaren från extrema temperaturer. Temperaturer under 20 C ( 4 F) och över 80 C (176 F) kan skada cykeldatorn. Användningstemperaturen borde ligga mellan 5 C 50 C (40 F 120 F). 8.5 Säkerhetsföreskrifter TRELOCK-cykeldatorer är tillverkade för privat träningsbruk och är inte ämnade för kommerciell eller medicinsk användning. 8.6 Teknisk information Användningstemperatur: 5 C - 50 C (40 F F) Förvaringstemperatur: 20 C - 80 C ( 4 F F) Batterityp för cykeldator och sensor: 3V Lithium CR

15 8.7 Garanti och service Du har köpt en TRELOCK-kvalitetsprodukt. TRELOCK ger den ursprungliga ägaren av denna produkt en produktgaranti på två år utgående från köpdagen. Om apparaten lider av ett material- eller tillverkningsfel repareras apparaten utan extra kostnader eller ersätts av en ny likadan produkt. Om ett fel uppdagas, var vänlig och ta kontakt med försäljaren eller importören av denna produkt (i detta fall behövs denna garanti samt ett köpkvitto). Garantin gäller inte fel som uppstått på grund av olycka, felandvändning, underlåtenhet, felhantering eller modifiering av produkten. Garantin gäller inte batterier eller andra delar som slits under användning. Garantin gäller inte skador som uppstått pga. brister i produkten, och TRELOCK kan inte ställas till svars för dylika skador. Garantin hindrar dock inte användarens lagstadgade rätt till skadestånd för skador eller brister. Om du har frågor var vänlig och kontakta TRELOCK kundservice: Trelock GmbH, Postfach 7880, Münster, Germany, Anteckningar 28 29
