1 Manual Räknevåg 2240 Innehåll Sidnr. Yttre våg. 2 Skrivarutgång Inställningar... 3 Nollsökning Nollområde Viktenhet Yttre våg Automatiskt vågbyte.. 4 Minne för sista styckevikt Automatisk summering Signal Lagra ID nummer 12 timmars klocka Europeiskt datum Tvångsräkna. 5 Skrivarutgång Kvittoformat Streckkod Räknenoggrannhet Automatisk avstängning Display intensitet.. 6 Radera minne Skriv ut inställningar Klar Justering av intern våg. 7 Justering av yttre våg Batteridrift. 8 Installation 1

2 Yttre våg En yttre våg ansluts till kontakten märkt REMOTE SCALE på baksidan av vågen (9 polig Dsub hona). Om den yttre vågen har avkänning (sense) ska byglarna märkta J1 och J2 tas bort från A/D kortet. Anslutningar 1 +Matning 2 Signal 4 Avkänning 5 Skärm 6 Matning 7 +Signal 9 +Avkänning Skrivarutgång RS-232 Vid tryck på PRINT sänds viktdata till vågens seriella skrivarport märkt PRINTER på baksidan av vågen (25 polig Dsub hona). Skrivarutgången har fast format; 9600 baud, 8 bitar, ingen paritet, 1 stopbit. Anslutningar 3 TXD.Data ut 7 COMMON..Signal jord 19 CTS..Insignal (Clear to send) 2

3 Inställningar Alla inställningar görs via tangentbordet och kan nås på två sätt. Justeringsskruven borttagen. När justeringen av vågen är klar visar displayen calib done. Stäng av vågen och montera justeringsskruven för att avsluta justeringen eller tryck ENTER för att komma till inställningar. Displayen visar SCALE, tryck ENTER igen. Displayen visar ScAL 2 = den första inställningen. Justeringsskruven på plats. Sätt på vågen. Tryck ENTER när viktdisplayen visar modellnumret 2240 eller 2241 och antalsdisplayen visar vågens kapacitet och revisionsnummer. Displayen visar ScAL 2 = den första inställningen. Under inställningarna anges värden med siffertangenterna. Visad inställning sparas med ENTER. Om fel värde har angivits tryck CE för att radera och ange ett nytt värde. Nollsökning Displayen visar OtrAc. YES = Vågen nollställer automatiskt viktvärden inom 1 skaldel. no = Nollsökning avstängd Nollområde Displayen visar 4 Pct. YES = Knappen för nollställning är begränsad till 4% av vågens kapacitet. no = Knappen för nollställning fungerar inom hela mätområdet (100%). Viktenhet Displayen visar units. 1 = Enbart pounds (LB) 2 = Enbart kilogram (KG) 3 = Pounds och kilogram (LB/KG) Yttre våg Displayen visar ScAL 2. YES = Yttre våg är ansluten. no = Ingen yttre våg. 3

4 Automatiskt vågbyte Displayen visar A Sut. YES = Byt till yttre våg när styckevikten är fastställd no = Manuellt val av yttre våg med knappen REMOTE SCALE. Minne för sista styckevikt Displayen visar A rcl. YES = Lagra senaste styckevikten i minnet. Vid uppstart av vågen räcker det att trycka COUNT för att börja räkna detaljer. no = Ingen minnesfunktion. Automatisk summering Displayen visar A Acc. YES = Summerar automatiskt detaljer vid sluförd räkneoperation. no = Ingen summering. Signal Displayen visar beepr. YES = Ett ljud hörs vid knapptryckningar och vid fel. no = Inget ljud. Lagra ID nummer Displayen visar Str id. YES = Aktiverar ID registret. Vågen kan lagra upp till 300 poster. no = Inget ID register. 12 timmars klocka Displayen visar 12 Hour. YES = Visar tiden i 12 timmars format. no = Visar tiden i 24 timmars format. Europeiskt datum Displayen visar EuroP. YES = Visa datum i europeiskt format (DD-MM-ÅÅÅÅ). no = Ivisa datum i amerikanskt format (MM-DD-ÅÅÅÅ). 4

5 Tvångsräkna Displayen visar n cnt. YES = Tryck COUNT för att tvinga vågen att acceptera en för liten provvikt. no = För liten provvikt accepteras inte. Räkneoperationen kan inte fullföljas förrän en större provvikt har placerats på vågen. Skrivarutgång Displayen visar Prntr. YES = Skrivare är ansluten till skrivarutgången. no = Ingen skrivare. Kvittoformat Displayen visar ticfr. 1 = Vertikal utskrift 2 = Horisontell utskrift 3 = Enbart text (ASCII med CR/LF) Antalet siffror i ID numret begränsas av valt kvittoformat. Vid format 1 är max. 10 siffror och vid format 2 är max. 12 siffror. Streckkod Displayen visar barco. YES = Utskrift av streckkod. no = Ingen streckkod. Utskrift av streckkod är endast möjlig vid kvittoformat 1 & 2. Räknenoggrannhet Displayen visar C Acr. 1 = Minsta provvikt 0,1% av vågens kapacitet (Min.10 g vid 10 kg kapacitet). 5 = Minsta provvikt 0,5% av vågens kapacitet (Min.50 g vid 10 kg kapacitet) Automatisk avstängning Displayen visar A off. 1-9 = Tid i minuter innan vågen stänger av sig automatiskt. Tiden börjar räknas när vågen är inaktiv. 0 = Ingen automatisk avstängning 5

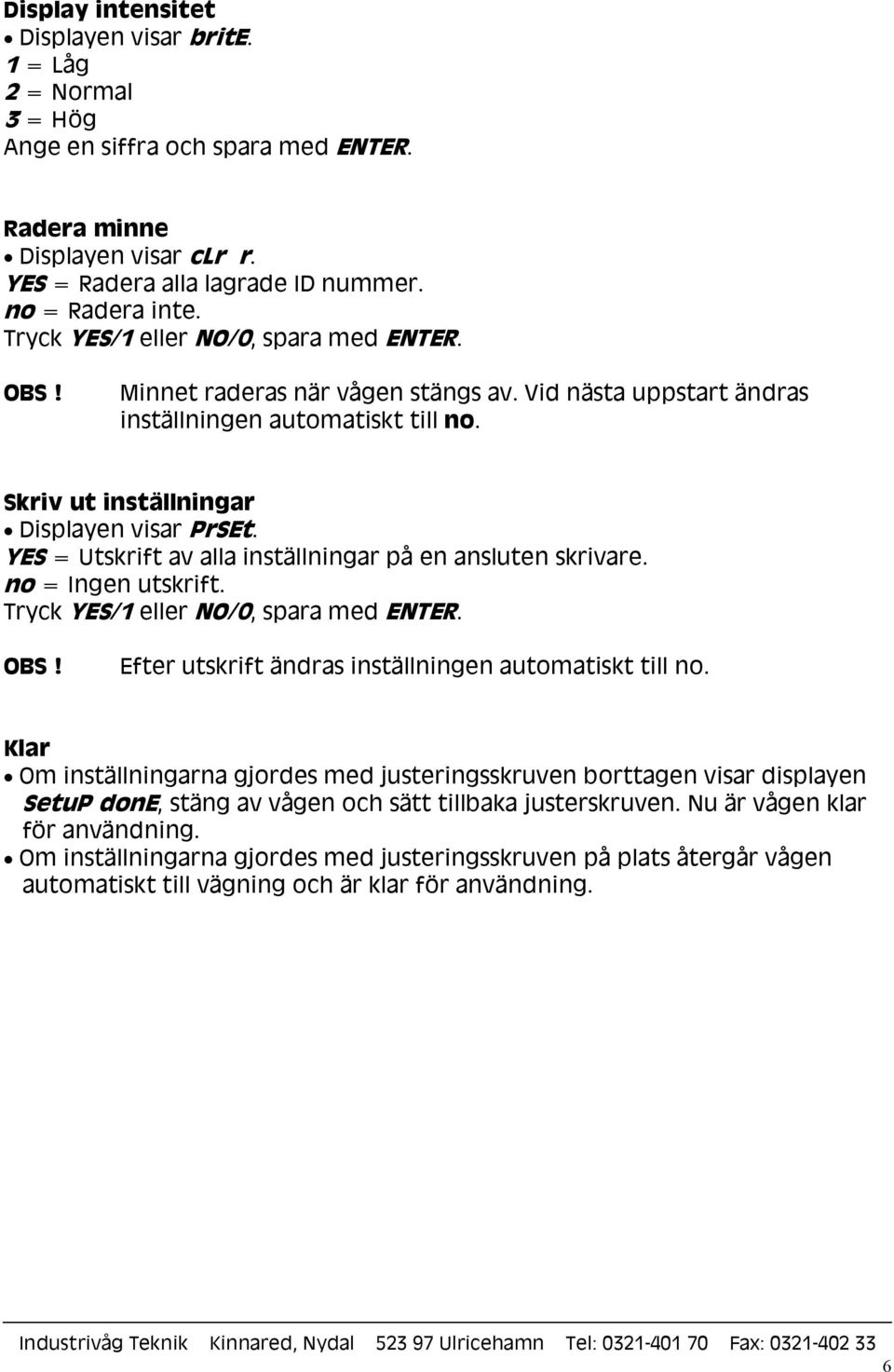

6 Display intensitet Displayen visar brite. 1 = Låg 2 = Normal 3 = Hög Radera minne Displayen visar clr r. YES = Radera alla lagrade ID nummer. no = Radera inte. Minnet raderas när vågen stängs av. Vid nästa uppstart ändras inställningen automatiskt till no. Skriv ut inställningar Displayen visar PrSEt. YES = Utskrift av alla inställningar på en ansluten skrivare. no = Ingen utskrift. Efter utskrift ändras inställningen automatiskt till no. Klar Om inställningarna gjordes med justeringsskruven borttagen visar displayen SetuP done, stäng av vågen och sätt tillbaka justerskruven. Nu är vågen klar för användning. Om inställningarna gjordes med justeringsskruven på plats återgår vågen automatiskt till vägning och är klar för användning. 6

7 Justering av intern våg Stäng av vågen. Skruva ur justeringsskruven på höger sida bredvid på/av knappen. Sätt på vågen. Displayen visar SCALE. Tryck på knappen LOCAL SCALE. Viktdisplayen visar LOAd och antalsdisplayen visar vågens kapacitet. (Tryck + eller för att ställa om vågens kapacitet.) Kontrollera att vald viktenhet är KG, om inte tryck LB/KG för att ändra. Placera en vikt motsvarande vågens kapacitet i centrum på vågplattan. Vänta fem sekunder och tryck ENTER. Ta bort vikten när displayen visar UnLOAd. Vänta fem sekunder och tryck ENTER. Stäng av vågen när displayen visar calib done och montera justeringsskruven för att avsluta justeringen eller tryck ENTER för att komma till inställningar. Displayen visar SCALE, tryck ENTER igen. Displayen visar ScAL 2 = den första inställningen. Justering av yttre våg Stäng av vågen. Skruva ur justeringsskruven på höger sida bredvid på/av knappen. Sätt på vågen. Displayen visar SCALE. Tryck på knappen REMOTE SCALE. Viktdisplayen visar cap =. Ange vågens kapacitet (max.6 siffror) och tryck ENTER. Viktdisplayen visar int =. Ange vågens delning och tryck ENTER. Följande värden accepteras av vågen: 1, 2 & 5 med 0 4 decimaler. Antalet skaldelar får ej överstiga (kapacitet/delning) Viktdisplayen visar units. Kontrollera att vald viktenhet är KG, om inte tryck LB/KG för att ändra. Tryck ENTER. Viktdisplayen visar LOAd. Placera en känd vikt i centrum på den yttre vågen. Min.25% av vågens kapacitet rekommenderas. Ange vikten med siffertangenterna och tryck ENTER. Ta bort vikten när displayen visar UnLOAd. Vänta fem sekunder och tryck ENTER. Stäng av vågen när displayen visar calib done och montera justeringsskruven för att avsluta justeringen eller tryck ENTER för att komma till inställningar. Displayen visar SCALE, tryck ENTER igen. Displayen visar ScAL 2 = den första inställningen. 7

8 Batteridrift Vågen kan drivas av ett batteri typ CAM-350, 12V/2Ah. Denna typ av batteri finns att köpa hos de flesta välsorterade hemelektronikbutiker. Driftstiden med ett fräscht nyladdat batteri är ca.10 timmar. Installation Stäng av vågen. Koppla ur nätsladden. Skruva bort låsskruven på batteriluckan. Kontrollera att batteriets pluspol är vänd uppåt. Tryck försiktigt in batteriet i luckan. Stäng batteriluckan och skruva fast låsskruven. Koppla in nätsladden. Låt vågen ladda upp batteriet i ca. 10 timmar. Man kan använda vågen även under uppladdning, det påverkar inte laddningstiden. 8
